表面处理 发蓝 发黑
钢件表面发蓝(发黑)处理
第五节钢件表面发蓝（发黑）处理1．发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。
在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10-7。
此溶液的密度是1.4g/cm，沸点是130℃。
在此溶液的作用下，铁的氧化过程是这样的： Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（2）去油目的是除去工件表面的油污。
经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10-8。
将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
金属表面发黑(发蓝)工艺介绍
金属表面发黑（发蓝）工艺介绍收录于话题#金属#工程技术#紧固件#工艺发黑或发蓝工艺属于钢的氧化处理，是在含有氧化剂的溶液中处理零件，使其表面生成一层均匀致密的的蓝黑色或者黑色保护膜的过程。
这层氧化膜可以很好地将金属基体和外界空气隔绝，从而避免与空气中的腐蚀物质直接接触，可以提高金属防锈性能。
金属氧化处理可分为热加工、化学加工和电化学加工三种工艺。
热加工法是将钢件在熔融的磷酸钾液中加热而形成一层厚约为1μm 的氧化膜的方法，但此法如果单独用于氧化处理时耗能太高，形成的氧化膜质量不稳定，颜色各异，适于大批量处理，现很少用此法。
化学加工法包括碱性化学氧化和酸性化学氧化，碱性化学氧化是将钢件置入一定温度下的含有氧化剂氢氧化钠的溶液中进行。
所获得氧化膜厚度为0.8～1.5μm。
酸性化学氧化所采用工作溶液中含磷酸和氧化剂，若在常温下进行又称冷发蓝，酸性氧化法得到的膜不是纯氧化膜，尚含有磷酸盐，此法得到氧化膜厚度可达3μm，处理时间可减少一半，膜的强度和抗蚀性较高但化学膜的颜色不够美观，故目前在工业上采用碱性氧化法较多。
电化学加工是将制件做为阳极，置放在氢氧化钠溶液中进行处理的一种方法，即是我们经常说的阳极氧化。
其中，钢铁的化学氧化根据处理温度的高低，可以分为高温化学氧化法和常温化学氧化法，由于两种方法采用处理液的成分不同，因此，膜的组成以及成膜的机理也不相同。
钢的氧化处理所形成的膜其主要成分是磁性氧化铁（Fe3O4），一般在低温下（约130℃）氧化成的Fe3O4呈暗黑色，一般呈黑色和蓝黑色；在高温下（约550℃）氧化成的Fe3O4呈天蓝色，这就是为什么称之为发黑或者发蓝。
发黑和发蓝工艺的本质一样，只是具体工艺过程有一定区别。
铸钢和含硅较高的特殊钢为褐色或黑褐色。
氧化膜虽然能提高钢铁零件的耐蚀性，但是它对钢铁零件的保护性能仍然是较差的，若将氧化处理后的零件用肥皂或重铬酸钾溶液处理，或进行涂油处理，能提高氧化膜的耐蚀性和润滑能力。
发黑、发蓝、磷化
钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
钢件表面发蓝(发黑)处理大全
钢件表面发蓝(发黑）处理1。
发蓝（发黑)原理ﻩ为了提高钢件得防锈能力,用强得氧化剂将钢件表面氧化成致密、光滑得四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成得四氧化三铁呈天蓝色,故称发蓝处理。
在低温下（约 3 50℃)形成得四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用得就是发蓝处理;在工业生产中，常用得就是发黑处理。
ﻩ能否把钢铁表面氧化致密、光滑得四氧化三铁,关键就是选择好强得氧化剂。
强氧化剂就是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们得熔融液去处理钢件；发黑时用它们得水溶液去处理钢件。
常用得发黑溶液成分见表10－7。
此溶液得密度就是1、4g/cm，沸点就是130℃。
在此溶液得作用下,铁得氧化过程就是这样得:ﻩ Fe→Nａ2FeO2→Na2Fe2O4→Fe3O4具体得化学反应就是：3Fe＋NaNO2+5ＮaOH=3Nａ2FeO2+NＨ3+H2O６Na2FeO2＋NaNO２+5H２O=3Nａ2Ｆe2O４＋NH３+７NaOHＮa2FｅO２＋Na2Fｅ2Ｏ４+2H2O＝Fｅ3O4↓+4NaＯＨ生产实践经验证明，要获得光亮、致密得四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠得比例，要保持在1：3～3、5之间。
２。
发蓝(发黑）操作发蓝(发黑）得操作流程:ﻩ工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（１）工件装夹要根据工件得形状、大小，设计专门得夹具或吊具。
目得就是使工件之间留有足够得间隙，工件间不能相互接触,要使每个工件都能完全浸入氧化液中被氧化.(2）去油目得就是除去工件表面得油污。
经过机加工后（发蓝、发黑就是最后一道工序)，工件表面难免不留下油污，用防锈油作工序间防锈得更就是这样。
任何油污,都会严重影响四氧化三铁得生成，所以必须在发蓝、发黑之前除去。
常用得除油溶液配方，见表１0—8。
表１0-8 常用得除油溶液配方还得延长除油时间，以除油彻底为准。
表面处理技术之钢铁发黑

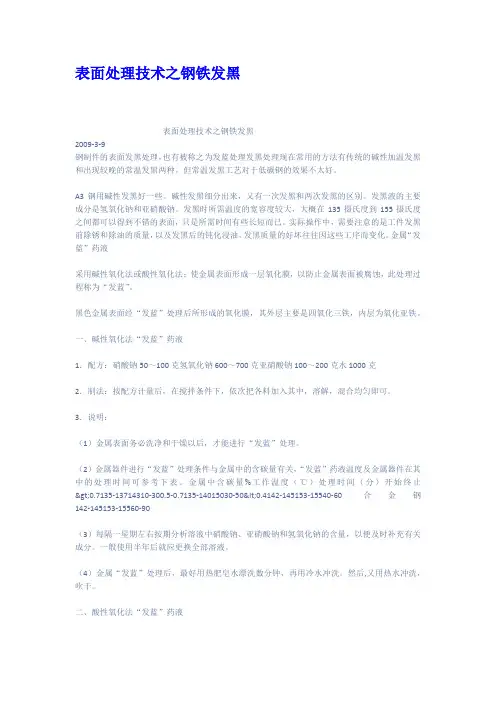

表面处理技术之钢铁发黑表面处理技术之钢铁发黑2009-3-9钢制件的表面发黑处理，也有被称之为发蓝处理发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发蓝”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹干。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
发黑与发蓝
For personal use only in study and research; not for commercial use钢铁发蓝工艺钢铁件的氧化处理俗称发蓝(发黑），多采用碱性氧化剂，主要成分是NaHO，当其他的组分不同时，产生的颜色就有不同（材料不同时也会变化）。
发蓝工艺是为防止钢铁工件的腐蚀生锈、增加零件表面美观的方法；常温发蓝与传统的高温发蓝相比具有：节能（不加热）；工作效率大大提高；发蓝时间仅需2-5 分钟；综合成本大大降低；无有害气体排出；对钢型号，含炭量适应性大。
本剂使用工艺简单，操作方便，投资少，发蓝膜结合力好，溶液稳定，使用寿命长。
用于弹簧、齿轮、兵器、枪械、光学仪表、链条、油咀油泵、轴承、标准件、五金工具、阀门水泵、机械零件等各种不允许电镀或油漆加工的精密机械的防护和装饰。
用该产品节能、节水、省电，不污染环境，是标准件行业流水线作业的理想配套产品。
适用于钢铁机械加工件、铸、锻件的氧化发蓝。
钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
钢件表面发蓝(发黑)处理大全
钢件表面发蓝（发黑）处理1．发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。
在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10-7。
Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（2）去油目的是除去工件表面的油污。
经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10-8。
将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
（3）酸洗酸洗的目的是除去工件表面的锈迹。
什么是金属零件的发黑处理
什么是金属零件的发黑处理金属的发黑处理是一种常用的表面防腐处理，也叫发蓝处理。
其过程为将工件置于常温空气、水蒸气或化学溶液中或加热至适当温度，从而在表面形成蓝色或黑色氧化膜，以提高其耐腐蚀性和外观的表面加工工艺。
主要适用于碳钢和低碳钢。
表面膜层的主要成分为四氧化三铁，其可以隔绝空气而防止钢的内部被氧化，以达到耐腐蚀的目的。
由于受到钢铁中碳、硅、锰、铬、镍等合金元素含量的影响，表面呈现会出黑色、蓝黑色、蓝色，甚至棕红色等颜色。
发黑处理常用的强氧化剂是由氢氧化钠(NaOH)、亚硝酸钠(NaNO2)、磷酸三钠(Na3PO4)组成，溶液浓度为1.4g/cm，沸点是130℃。
氧化过程为：Fe→Na2FeO2→Na2Fe2O4→Fe3O4发黑处理氧化剂组成：发黑处理工艺流程为：装夹→脱脂→清洗→酸洗→氧化→清洗→皂化→热水洗→检查根据工件形状、大小、设计专门夹具或吊具。
目是使工件之间留有足够间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
2. 脱脂目的是除去工件表面加工过程、转运过程中留下的油污，防止影响后续的表面氧化过程。
常用的脱脂配方如下：将脱脂溶液加热至 80-90°C，然后将工件浸入保持约 30 分钟。
如果油渍较多，须延长脱脂时间，以脱脂彻底为准。
酸洗的目的是去除工件表面的锈迹。
表面生锈阻碍了致密Fe3O4层的形成；即使工件没有生锈，进行酸洗能进一步除油、增加工件表面的分子活化性能，在下一道氧化工序中，能够生成较厚的Fe3O4层。
酸洗液一般为10%～15%浓度的硫酸溶液，温度为70～80℃。
将工件浸入硫酸溶液中，保持时间约为30min，锈迹少的可浸泡20min，锈迹多的需浸泡40min以上。
4. 氧化氧化是发蓝发黑的主要过程。
Fe3O4 薄膜是否致密、光滑和足够厚取决于氧化阶段。
工艺温度为550°C。
黑化溶液的温度为130至145°C。
浸泡时间为 50 至 80 分钟。
钢件表面发蓝(发黑)处理大全
钢件表面发蓝（发黑）处理1．发蓝(发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色,故称发蓝处理.在低温下（约3 50℃)形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中,常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂.强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成.发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10—7。
Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
2．发蓝(发黑)操作发蓝(发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查.(1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具.目的是使工件之间留有足够的间隙，工件间不能相互接触,要使每个工件都能完全浸入氧化液中被氧化。
（2)去油目的是除去工件表面的油污。
经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成,所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10—8。
将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右,若油污较多，还得延长除油时间，以除油彻底为准。
(3）酸洗酸洗的目的是除去工件表面的锈迹。
发蓝、镀锌、磷化表面处理分析
标准件主要采用的表面处理工艺是发蓝，镀锌钝化，防蚀磷化三种。
且工厂所用一般标准件均采用汽标基本型。
（备注：镀锌和磷化防腐性能都要优于发蓝。
而镀锌的防腐性能要优于磷化。
成本方面，发蓝的成本最低。
镀锌与磷化的成本相当。
10.9级标准件可以用镀锌，但要加上去氢的工序了，成本增加了，所以采用防蚀磷化，且去氢的效果还不一定好，就有氢脆的隐患。
氢脆属于静载延迟断裂，
是一种与时间有关的低应力脆性断裂失效模式，酸洗或电镀过程中氢原子进入材料在应力的作用下向缺陷处富集，富集的氢引起原子结合力下降，进而显著降低材料的局部屈服强度。
材料强度级别越高，受氢程度也越严重，受应力也越大，氢脆危险性也越大，氢脆性几乎不降低冲击强度，但在低于材料的极限拉伸强度的静载荷作用下，经过一段时间后，突然发生断裂，即所谓的“延迟断裂”或“静疲劳断裂”。
为防止高强度螺栓出现氢脆现象，酸洗或电镀后应进行去氢处理，在标准件，10.9级常用的表面处理方式为防蚀磷化。
钢件表面发蓝(发黑)处理原理及工艺流程
钢件表面发蓝（发黑）处理原理及工艺流程一、发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁(Fe3O4)。
这Fe3O4薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的Fe3O4呈天蓝色，帮称发蓝处理。
在低温下（约130℃）氧化成的Fe3O4呈暗黑色，帮称发黑处理。
在兵器工业上，常用的是发蓝处理；在工业生产上，常用的是发黑处理。
能否把铁氧化成致密、光滑的Fe3O4关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠(NaOH)、亚硝酸钠(NaNO2)、磷酸三钠(Na3PO4)组成。
发蓝时用它们的熔融液去处理工件；发黑是用它们的水溶液去处理工件。
常用的发黑溶液成分见表一。
3是这样的：Fe→Ma2FeO2→Na2Fe2O4→Fe3O4生产实践经验证明，要获得光亮、致密的Fe3O4膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
二、发蓝（发黑）的操作过程：发蓝（发黑）的操作过程：工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。
（一）工件装夹要根据工件的形状、大小、设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（二）去油目的是除去工件表面的油污。
经过机架工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响Fe3O4的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表二。
油污较多，还得延长除油时间，以除油彻底为准。
（三）酸洗酸洗目的，是除去工件表面的铁锈。
因为铁锈会阻碍生成致密的Fe3O4层。
即使工件无铁锈，也应酸洗，因为它使油污进一步去除干净，而且酸洗会提高工件表面分子的活化能，有得于下一工序的氧化，能生成较厚的Fe3O4层。
酸洗溶液一般是10%～15%浓度的硫酸溶液，温度是70～80℃。
发蓝(发黑)处理
发蓝（发黑）处理发黑工艺钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克。
2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90。
（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克。
(待分)钢件表面发蓝发黑处理原理及技术流程
钢件表面发蓝（发黑）处理原理及工艺流程一、发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁()。
这薄层能有效地保护钢件内部不受氧化。
在高温下（约℃）氧化成的呈天蓝色，帮称发蓝处理。
在低温下（约℃）氧化成的呈暗黑色，帮称发黑处理。
在兵器工业上，常用的是发蓝处理。
在工业生产上，常用的是发黑处理。
能否把铁氧化成致密、光滑的关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠()、亚硝酸钠()、磷酸三钠()组成。
发蓝时用它们的熔融液去处理工件。
发黑是用它们的水溶液去处理工件。
常用的发黑溶液成分见表一。
是这样的：→→→生产实践经验证明，要获得光亮、致密的膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在：～之间。
二、发蓝（发黑）的操作过程：发蓝（发黑）的操作过程：工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。
（一）工件装夹要根据工件的形状、大小、设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（二）去油目的是除去工件表面的油污。
经过机架工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表二。
还得延长除油时间，以除油彻底为准。
（三）酸洗酸洗目的，是除去工件表面的铁锈。
因为铁锈会阻碍生成致密的层。
即使工件无铁锈，也应酸洗，因为它使油污进一步去除干净，而且酸洗会提高工件表面分子的活化能，有得于下一工序的氧化，能生成较厚的层。
酸洗溶液一般是～浓度的硫酸溶液，温度是～℃。
，将工件浸入硫酸溶液中，浸入时间为左右，铁锈少的可浸，铁锈多的需浸以上。
（四）氧化氧化是发蓝、发黑的主要工序。
膜层是否致密、是否光滑、是否有足够的厚度，取决于氧化阶段。
发蓝的温度是℃。
发黑溶液的温度是～℃。
浸入时间是～。
发黑、发蓝、磷化
钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1简介
钢铁零件的发蓝可在亚硝酸钠和硝酸钠的熔融盐中进行，也可在高温热空气及500℃以上的过热蒸气中进行，更常用的是在加有亚硝酸钠的浓苛性钠中加热。
发蓝时的溶液成分、反应温度和时间依钢铁基体的成分而定。
发蓝膜的成分为磁性氧化铁，厚度为0.5～1.5微米，颜色与材料成分和工艺条件有关，有灰黑、深黑、亮蓝等。
单独的发蓝膜抗腐蚀性较差，但经涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。
发蓝时，工件的尺寸和光洁度对质量影响不大。
故常用于精密仪器、光学仪器、工具、硬度块及机械行业中的标准件等。
钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化
A、发蓝液配方（与水溶解）：
1# 配方苛性钠600-700克/升硝酸钠50-70克/升亚硝酸钠180-220克/升
2# 配方苛性钠700-800克/升硝酸钠100克/升亚硝酸钠100克/升
3# 配方苛性钠600克/升亚硝酸钠60克/升磷酸三钠20-40克/升
B、皂化溶液配方：肥皂30~50克/升，将肥皂溶解水中，80度以上。
去油液配方：氢氧化钠10克，碳酸钠50克，硅酸钠50克，水1升。
C、工具：
1. 电炉（1500W以上，电炉能够很好的控制温度）
2. 0~200玻璃温度计1支。
3. 塑料桶一只，酸洗时用，我是用有手把和盖子的塑料痰盂，便宜又实用。
4. 铁制（最好是不锈钢）罐子数只，如果是一次性使用，可以用废旧的油漆桶。
5. 方便清洁的自来水源。
D、发蓝工艺流程
1. 去油：零件在去油液中煮20~30分钟，温度80~100 ℃。
2. 冷水清洗：选用流动清水漂洗。
3. 酸洗：使用盐酸溶液清洗，常温，时间不长于30秒
4. 发蓝（将发蓝液装在铁或不锈钢容器中，底部用电炉加热）
①一般碳素钢136~138 ℃入槽，142~145 ℃出槽，时间90-120分
②铬硅钢138~142 ℃入槽，145~146 ℃出槽，时间90-120分
③碳素工具钢、合金钢、高速钢142~145 ℃入槽，146~148 ℃出槽，时间90-120
分
5. 水洗：流动冷水或温水清洗，时间30-60秒
6. 沸水清洗：时间2-5分钟
7. 皂化处理：温度80~90℃，时间2-3分钟。
8. 浸油：在80℃左右变压器油或锭子油中浸1-3分钟，油空净后成品。
药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
3．说明：（1）金属器件先经洗净和干燥后才能进行“发蓝”处理。
（2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。
4.“发蓝”工作温度为100℃，处理时间为40～45分钟。
在处理碳素钢时，药液中磷酸含量控制在3～5克/升；处理合金钢或铸钢时，磷酸含量控制在5～10克/升。
应注意定期分析药液磷酸的含量。
热点模具网博客5.“发蓝”处理后金属器件的清洗方法同上。
皇冠：钢铁常温发黑液，发蓝液，发黑液（适合金属防锈翻新）1kg
三氯化铁腐蚀钢铁严重，必须稀释3--4倍再试…‟…‟不要碰到膛线
1．配Fang：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克。
二、酸性氧化法“发蓝”药液
1．配Fang：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克。
