LWZ2万能转换开关
从入门到精通学习万能转换开关
从入门到精通学习万能转换开关一，了解万能转换开关的用途万能转换开关具有多个操作位置，可以进行多个开关位置和多个电路的转换的手动控制电器。
万能转换开关主要用于配电转置和近距离的控制和操作，比如当万能转换开关打到就地，就是近距离控制，打到远方就是远距离控制。
万能转换开关还用于电压表的换相测量，打到电压表的AB,AC,BC,用于测量线电压。
万能转换开关还可以用于小容量电动机的起动，停止，调速，和电动机正反转的控制，用途比较广泛，所以称为万能转换开关。
二，万能转换开关的分类按照手柄操作方式分为自复式万能转换开关和定位式万能转换开关。
自复式万能转换开关就是当开关手柄打到开关的某一位置后，当手松开手柄后，开关手柄自动返回原来的开关位置。
定位式万能转换开关就是当开关手柄打到某一位置后，当手松开手柄后，开关手柄仍停留在该位置上。
三，万能转换开关之电动机倒顺开关1,倒顺开关适用于交流50HZ,三相三线变换相序接线之用，如控制电动机倒顺转动。
2，倒顺开关装用电动机最大额定电流如下，15A380伏3千瓦，220伏1.7千万30A380伏5.5千瓦，228伏2.8千瓦60A380伏7.5千瓦，220伏4.5千瓦3,本开关应装置在电路控制开关和熔断器内侧，不允许作单项电源控制之用，不得装置在过于潮湿或腐蚀性气体场所。
4,倒顺开关虽虽使用在额定容量之下，但不得骤然制动使用。
5,倒顺开关使用应经常检查触头接触面和转动机构。
如有烧毛和不灵活情况，应断开电源修整完好后再行使用。
6，倒顺开关装置时要妥善接地。
7,倒顺开关如何控制看下图倒顺开关的N1,N2,N3接线端子,分别接电源的A相，B相，C相。
倒顺开关的C1,C2,C3接线端子接电动机电源线。
当倒顺开关打到顺（正转）时，A相(N1)与电动机的C1接通，B相（N2）与电动机的C2接通，C相（N3）与电动机的C3接通。
当倒顺开关打到停时，倒顺开关的电源侧与负载侧两边接线端子不通。
LW12型万能转换开关
型号含义 LW 12 - 16 □ □□ □
手柄型式 辅助规格代号 派生代号 基本规格代号 以约定发热电流(A)表示 设计代号 类组代号，万能转换开关
主要技术参数
◆ 额定电压：500V； 电流：16A ； ◆ 允许正常操作频率：300 次 / 小时，AC-4 为 120 次 / 小时； ◆ 转换开关机械寿命：100 × 104 次； ◆ 电寿命为 20 ×104 次 ； ◆ 主令控制用转换开关的电寿命试验参数见表。
L W 1 2 型万能转换开关
适用范围
LW12-16 型万能转换开关(以下简称开关)，该开关约定发热电流为 16A，可用于交流 50Hz，电压至 500V 及直流电压到 440V 的电路中，作电气控制线路的转换之用和电压 380V、5.5kW 及以下的三相电动 机的直接控制之用，其技术参数符合国家有关标准和国际 IEC 有关标准，该产品采用一系列新工艺新材 料，性能可靠，功能齐全，体积小，结构合理，能替代目前全部同类型产品，品种有普通型基本，开启 型组合式，防护型组合式。
2.6 0.7
4.6
- 20 × 104
0.27
0.6
- 300 20 × 104
0.4
0.9
返回
电流分类 使用分类
P
UA
380 交流 AC-15 1000VA
220
直流
220 双断点 6 0 W
110 DC-13
220 四断点 9 0 W
110
接通
IA cosf T0.95ms U A
26 0.7
46
38ቤተ መጻሕፍቲ ባይዱ -
220
0.27
220
0.6
-
30 110
LW2系列万能转换开关资料
!
10A 20A !"#$% 45° 90° !"# 30° 45° 90° !"#$% !"#$%&'() !"# !" !"#$%&'()*+ !"#$%& NO !"# NJS NJNO
!"#$%&' !" ! !" sç
!"#$%& SS
3
LW42
!
! ! !"# -6 -5 -4 -3 -2 -1 0 0° 45° -45° 0° 0° -45° -45° 45° -90° -45° -90° -45° -90° -45° -135° -90° -45° -45° 90° !" 90° -90° -90° -135° -90° -120° -90° -60° 30° -120° -90° -60° -150° -120° -90° -60° -150° -120° -90° -60°
!"
!"!#
!"#$%&'()*+,-
!"#$%&'
()*+E
!"F
20
36
0.1
Ø10
LW42=
!
21
LW42
!
! k NM^ ! ! ! ! OM^ ! OR^==PO^ ! OR^JNMM^ ! !
OR^JNMM^ !
NM^ OM^ OR^ PO^ SP^ NMM^ !" !" !" !" !" !"
!" !"
万能转换开关原理图
万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。
用于可逆运行控制时，只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。
1518 542. 将每一档各对触头的通断情况填入表格中，通用“x”表示，断用“ ”表示。
3. 164533303.1516174.322216421641610164582110116 200001605.6.7.8.9.。
万能转换开关

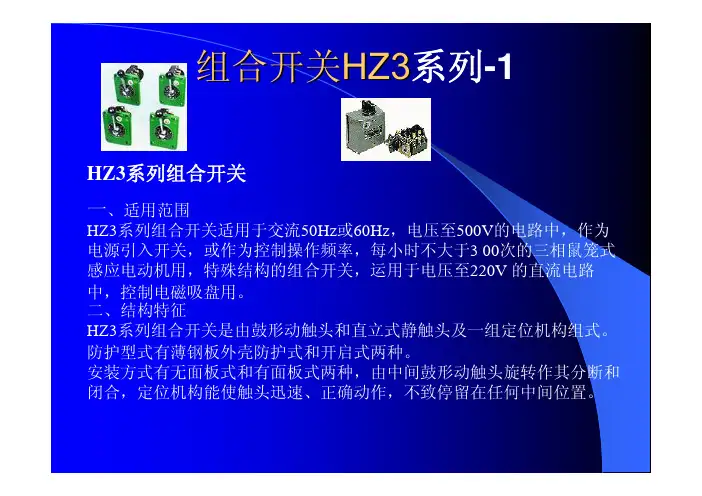

组合开关HZ3系列-1HZ3系列组合开关一、适用范围HZ3系列组合开关适用于交流50Hz或60Hz，电压至500V的电路中，作为电源引入开关，或作为控制操作频率，每小时不大于3 00次的三相鼠笼式感应电动机用，特殊结构的组合开关，运用于电压至220V 的直流电路中，控制电磁吸盘用。
二、结构特征HZ3系列组合开关是由鼓形动触头和直立式静触头及一组定位机构组式。
防护型式有薄钢板外壳防护式和开启式两种。
安装方式有无面板式和有面板式两种，由中间鼓形动触头旋转作其分断和闭合，定位机构能使触头迅速、正确动作，不致停留在任何中间位置。
组合开关HZ3系列-2组合开关HZ5系列-1HZ5系列组合开关HZ5系列开关主要用于交流50Hz，电压380V及以下的电气线路中作电源开关和笼型感应电动机的起动、换向、变速开关。
也可作控制线路的换接之用。
组合开关HZ5系列-2组合开关HZ5B系列-1HZ5B系列组合开关一、适用范围HZ5B型组合开关适用于交流50赫兹，电压至380伏的电路中作电动机、停止、换向、变速之用。
1.海拔高度不超过2000米；2.周围空气温度不高于+40℃，不低于-25℃，24小时内的平均温度不超过+35℃;3.安装地点空气清洁，大气相对湿度在周围最高温度为40℃时不超过50%，最湿月的平均温度25℃时月平均最大湿度为90%，并考虑到由于温度变化发生在产品表面上的凝露。
组合开关HZ5B系列-2三、结构特征1、开关按接触系统节数分为1－8节、10节、共9种；2、开关按用途分为转换电路用和直接开闭电动用两种；3、开关按操作方式与操动器位置的组合分有9种，见表组合开关HZ5B系列-3组合开关HZ10系列-1HZ10系列组合开关HZ10系列组合开关(以下称开关)适用于交流50赫兹380及以下，直流220伏及以下的电气线路中，供手动作不频繁地接通或分断电路；换接电源或负载；测量电路之用，也可控制小容量电动机。
组合开关HZ10系列-2组合开关HZ10系列-3组合开关BHZ51系列BHZ51系列隔爆型防爆组合开关1.爆炸性气体混合物危险场所：1区、2区2.爆炸性气体混合物：∏A、∏B、∏C3.温度组别：T1～T64.户内、户外(IP54，可按用户要求达到IP65)万能转换开关LW2系列-1LW2系列万能转换开关LW2系列万能转换开关用于交、直流220V及以下的电气设备中作各种控制开关之用。
