电力电缆概述讲解
电缆基础知识介绍ppt课件
常见的有电缆：
型号 YJV YJY YJV22 YJV23 YJV32 YJV33 YJV42 YJV43
名称
适用范围
铜芯交联聚乙烯绝缘聚氯乙烯护
套电力电缆
敷设于室内，隧道、电缆沟及管道中，也可埋在
松散的土壤中，电缆能承受一定的敷设牵引，但
铜芯交联聚乙烯绝缘聚乙烯护套 不能承受机械外力作用的场合
电力电缆
序号 1
类别 金属材质
种类 银线、铜线、铝线、铜包铝，铁线等。
2
导线形状 线型、矩型等。
3
导线绝缘性能
裸线、塑料绝缘线、橡皮绝缘线、护套绝缘线、交联电缆 等。
4
导线类别
裸导线、绝缘导线、耐热导线、屏蔽线缆、电力线缆、预 制分支线缆、医用线缆、特种线缆等。
5
敷设方式 明敷设(支架、钢索)线缆、暗敷设(直埋、穿管)线缆等。
例如：1、BV2.5 2.5平方毫米的铜芯聚氯乙烯绝缘电线 2、RV2.5 2.5平方毫米的铜芯聚氯乙烯绝缘软电线 3、ZR-KYJVP22-450/750V
额定电压450/750V阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套双层钢带铠装屏蔽控制电缆
二、电缆种类介绍 2.1 裸电线 2.2 电力电缆 2.3 漆包线
L-铝
铜芯不 标注
V-聚氯乙烯内 护套 Y-聚乙烯内护 套 H-普通橡套 F-氯丁橡套 Q-铅包 L-铝包
D-不滴流 F-分相护 套 P-屏蔽 Z-直流 CY-充油
0-无铠
2-双层钢带 铠装
3-细钢丝铠 装
4-粗钢丝铠 装
0-无外被套
1-纤维外被套
2-聚氯乙烯外 护套
3-聚乙烯外护 套
另外，B-布电线（绝缘电线）；R-软电线；
电力系统电力电缆
电力系统电力电缆电力系统是现代社会运行不可或缺的重要组成部分，而电力电缆则是电力系统中传输电能的关键设备。
本文将从电力电缆的定义、分类、结构、敷设方式以及维护等方面进行论述，旨在全面了解电力电缆在电力系统中的重要性和应用。
一、电力电缆的定义电力电缆是指用于传输电能的一种电线电缆，通常由导体、绝缘材料、护套等部分组成。
它可以在地下、水下、空中等环境中敷设传输电能，广泛应用于电力系统中的输电、配电和供电等领域。
二、电力电缆的分类根据用途和结构，电力电缆可以分为多种类型，包括但不限于以下几种：1. 电压等级分类电力电缆的电压等级根据不同的应用需求划分。
常见的电压等级有低压电缆（一般为1000V以下）、高压电缆（1kV至35kV）以及超高压电缆（35kV以上）等。
2. 用途分类根据电力系统中的不同功能需求，电力电缆可以分为输电电缆、配电电缆和供电电缆等。
输电电缆主要用于将电能从发电厂输送至变电站，配电电缆用于将电能从变电站输送至终端用户，供电电缆则主要用于电源与设备之间的连接。
3. 结构分类电力电缆的结构分为单芯电缆和多芯电缆两种。
单芯电缆由一根导体和其绝缘材料组成，适用于高压输电和地下敷设。
而多芯电缆由多根绝缘导体组成，适用于低压配电系统和室内敷设。
三、电力电缆的结构1. 导体电力电缆的导体通常由高导电性的金属材料如铜或铝制成。
导体的截面积越大，电流传输能力越强。
2. 绝缘材料绝缘材料主要起到隔离和保护导体的作用，防止电能泄漏和外界干扰。
常见的绝缘材料包括聚乙烯、交联聚乙烯、PVC等。
3. 金属护套为了保护电缆中的导体和绝缘材料免受机械损伤和腐蚀，电力电缆通常还会有金属护套。
护套主要由铝或钢制成，可提高电缆的耐压和抗外力能力。
四、电力电缆的敷设方式1. 地下敷设地下敷设是电力电缆应用最为广泛的一种方式。
通过将电缆埋入地下，可以保护电缆免受恶劣气象条件和机械损伤的影响。
2. 水下敷设在某些特殊情况下，如海底输电和水下隧道等，需要采用水下敷设电力电缆的方式。

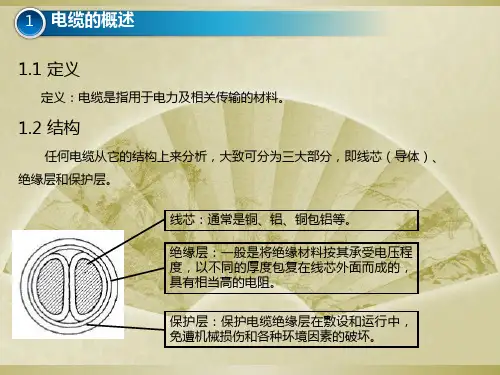

电力电缆基础知识课件
漆包线：在导体（铜或铝）表面涂上一层绝缘漆形成绝缘层的导线体。 其结构示意图如下：
结构
润滑油
铜 绝缘漆膜
漆包线广泛应用于各行各业。 1、家用电器行业:冰箱、冰柜、空调、低温器上的压缩机绕组；洗衣机、吸尘
器电机绕组；彩色电视偏转线圈绕组等。
2、电动工具行业:电锤、电锯、切割机等电机定、转子线等。
常用的电缆有绝缘电线（BV或RV）、YJV电缆线等。
BV线
BVV线
RVV线
RVVP线
RV线
2 电缆种类介绍
2.2.2 聚乙烯绝缘护套电力电缆
交联电力电缆适用于工频交流电压500KV以下的输配电线路。 常见的有电缆：
型号
名称
适用范围
YJV
铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
敷设于室内，隧道、电缆沟及管道中， 也可埋在松散的土壤中，电缆能承受一
1 电缆的概述
1.3 分类
序 号
类别
种类
1 金属材质 银线、铜线、铝线、铜包铝，铁线等。
2 导线形状 线型、矩型等。
3
导线绝缘性 裸线、塑料绝缘线、橡皮绝缘线、护套绝缘线、
能
交联电缆等。
4
导线类别
裸导线、绝缘导线、耐热导线、屏蔽线缆、电力 线缆、预制分支线缆、医用线缆、特种线缆等。
5
耐火性能
耐火线缆、阻燃线缆、低烟无卤线缆、低烟低卤 线缆等。
3 电缆线的选型原则
其 他
如何选择 电缆？
3 电缆线的选型原则
3.2 载流量
导体铜有电阻值，在通过电流时会发热。而电缆的绝缘层有温度限制， 所以必须对电缆的载流量有所限制。
载流量除了与绝缘电缆的最高工作温度有关外，还与通电工作制度、 敷设方式和使用环境有关。 常见电线有0.5mm²、0.75mm²、1mm²、1.5mm²、2.5mm²、4mm²、 6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、 95mm²、120mm²、150mm²、185mm²、240mm²、300mm²、 400mm²、500mm²等规格。
电缆电力电缆
电缆电力电缆1. 介绍电力电缆是一种用于输送电能的导线，通常由一个或多个绝缘层和导体组成。
它们在电力系统中起着至关重要的作用，用于将发电厂产生的电能输送到各个用户。
2. 电缆的组成一个典型的电力电缆由以下几个部分组成： - 导体：通常由铜或铝制成，用于传输电流。
- 绝缘层：包裹在导体周围，用于阻止电流泄漏或接触其他物体。
- 护套：位于绝缘层外部，用于保护绝缘层免受机械损坏或环境影响。
- 屏蔽层：有时会在绝缘层和护套之间添加屏蔽层，以减少外界干扰。
3. 不同类型的电力电缆根据其特定用途和设计，电力电缆可以分为多种类型。
以下是几种常见的类型： - 低压电缆：用于低压输配电网络，通常在建筑物内部使用。
- 中压电缆：适用于城市配网和工业设施，用于输送中等电压的电能。
- 高压电缆：主要用于输送高压电能，例如从发电站到变电站。
- 光缆：用于传输光信号的电缆，广泛应用于通信领域。
4. 电缆的安装和维护正确的安装和维护是确保电力电缆长期稳定运行的关键。
以下是一些常见的安装和维护步骤： - 安装前的准备工作：在安装之前，需要进行地质勘探、土壤测试和路径规划等工作。
这有助于确定最佳布线方案，并确保地下环境适合安装电缆。
- 安装过程：在安装过程中，需要使用适当的工具和设备将电缆埋入地下或固定在支架上。
特别注意避免损坏导体或绝缘层。
- 维护和检修：定期检查电力电缆以确保其正常运行。
这包括检查绝缘层是否完好、护套是否受损以及是否有任何潜在故障。
5. 电力电缆的应用电力电缆广泛应用于各个领域，包括： - 发电厂和变电站：用于将发电厂产生的电能输送到变电站，然后再分配给不同的用户。
- 工业领域：用于驱动各种机械设备和工业生产线。
- 建筑物：用于室内和室外的配电系统，以供应建筑物内的电能需求。
- 交通运输：用于铁路、地铁和隧道等交通设施中的供电系统。
6. 未来发展趋势随着能源需求的增长和技术的进步，电力电缆行业也在不断发展。
电线电缆基础知识介绍
电线电缆基础知识介绍电线电缆基础知识介绍电线电缆是电气行业中常用的材料，广泛应用于各个领域。
从最简单的家庭用电线到高科技的通讯光缆，都需要用到电线电缆。
本文将介绍电线电缆的基础知识，包括电线电缆的分类、结构及其应用。
一、电线电缆的分类电线电缆的分类根据不同标准会有不同，根据用途和结构分为两类：1.按用途分类，一般可分为以下几类：（1）电力线路电缆：主要应用于输送高压电力，例如带电路水泥杆，架空电缆等。
（2）通讯光缆：主要应用于数据传输，例如网线，光纤等。
（3）电器设备线缆：主要应用于电器连接和停电前检修维护，例如电扇电源线，电视机线等。
（4）控制电缆：主要用于机器设备和电气自动控制电路，例如中央空调控制线。
2.按结构分类一般可分为以下几类：（1）铠装电缆：在电线电缆的外层加装铠装或金属丝织带，提高电线电缆的抗拉，防火和耐磨性，可用于隧道、地铁、采矿等场合。
（2）橡皮电缆：用环氧树脂、硅橡胶等橡胶为电线电缆护套材料，以保证电线电缆在高温环境下的使用。
（3）阻燃电缆：电线电缆的外层用阻燃材料，使电线电缆在遭受外界火灾时，能够防止火势蔓延，避免引发更大火灾。
二、电线电缆的结构电线电缆的结构可分为导体、绝缘层、绝缘外皮和复合屏蔽层。
1.导体：导体是电线电缆的核心组成部分，用来传输电流的。
导体的材料分为两大类：金属导体和非金属导体。
（1）金属导体：常用的金属导体有铜线、铝线、镍线等，一般都是多股细线合并成的单根导体，用途广泛。
（2）非金属导体：非金属导体常用的材料有聚乙烯、聚氯乙烯、聚丙烯、橡胶等。
2.绝缘层：绝缘层是包在导体外面的部分，用来隔绝电流传输，防止电流泄露。
绝缘层的材料一般为聚乙烯、聚氯乙烯、聚丙烯等合成材料。
3.绝缘外皮：绝缘外皮是为了保护电线电缆而加入的硬质材料，用来增加电线电缆的强度和阻抗。
绝缘外皮常用的材料有聚乙烯、聚氯乙烯、橡胶等。
4.复合屏蔽层：复合屏蔽层常是用于电缆造成的干扰信号，能够防止干扰产生的电流被传导到其他的设备中去，一般使用的材料有金属屏蔽层、铝箔屏蔽层等。

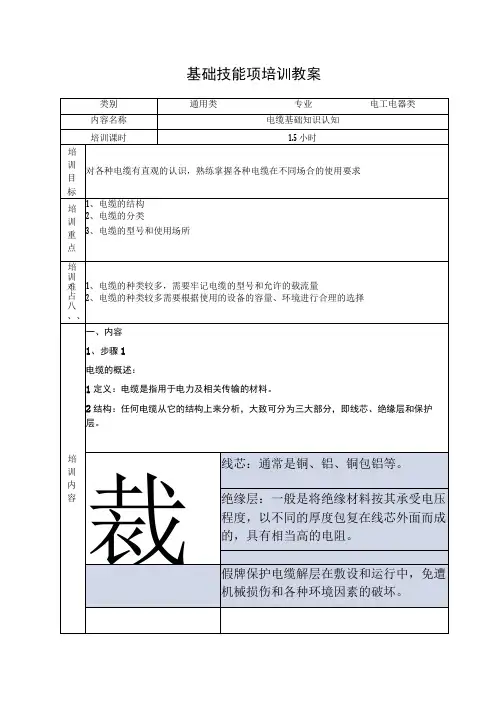

电缆基础知识认知
基础技能项培训教案3、步骤3电缆的型号:另外，B・布电线（绝缘电线）；R.软电线;例如：1、BV2.52.5平方毫米的铜芯聚氯乙烯绝缘电线2、RV2.52.5平方毫米的铜芯聚氯乙烯绝缘软电线3、ZR-KYJVP22-450/750V额定电压450/75OV阻燃钢芯交联聚乙辘缘聚象乙笳护翻层钢带铠装屏雕制电缆4、步骤4电缆的规格：常见电缆有0.5mm2、0.75mm2、Imm2>1.5mm2、2.5mm2、4mm2>6πun2、IOmm2、16mm2、25mm2、35mm2、50mm2、7Omm2、95mm2、120mm2、150mm2、185mm2、240ππn2>300mm2>400mm2、500mm2等规格。
5、步骤5电缆的安全载流量：电缆安全载流量表型号 载流量 (A)型号 载流量 (A)(mm 2) 空气中 土壤中 (mm 2) 空气中 土壤中I 1.5 20 31 50 161 210 2.5 27 41 70 204 257 4 35 53 95 252 310I 6 45 66 120 291 351 10 63 90 150 333 391 16 84 117 185 385 445 25 113 151 240 457 516 35139181300527583★此表只作为电缆选择载流量的参考，实际载流量与电缆材质，使用 环境，敷设方式等因素有关。
6、步骤6电缆的允许温度：例如：BV 电缆不超过 75℃；RV 电缆 不超过70℃；<JYJV 电缆不超过90℃；\）[低温下电缆）的绝缘层和护套层会变脆，其弯曲和耐拉伸能力都会降<<°√要点：电缆种类繁多，有很多具有通用性，在日常工作中需合理选择。
还应该注意 电缆的低温要求。
<√每种电缆都有其耐热温度，定义为可以长期安全稳定工I 作糠蔗。
）的绝缘层和护套层会加速老化，电缆的寿I 命会降低。
电力电缆基础知识培训课件ppt
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
电缆结构
6、内衬层
内衬层的作用：保护金属铠装层不伤害内衬层以内的绝缘 线芯或金属屏蔽层。 金属铠装电缆应采用内衬层，内衬层可以挤包或绕包。 用于内衬层的材料应是非湿性材料，且适合电缆的运行温 度并与电缆绝缘材料相兼容。
电缆结构
电力电缆由以下几部分组成： 导体、导体屏蔽、绝缘、绝缘屏蔽、金属屏蔽层、内护层、 铠装层、外护层 1、导体 导体是产品进行电流电磁波信息传输功能的最基本的必不 可少的主要构件。 主要材料：铜、铝、铜包钢等导电性能优良的有色金属制 成。 导体的作用是传输电流，要求导体电导率高、加工性能好。 目前主要使用铜和铝。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
电缆结构
2、导体屏蔽层 实质是一种改善电场分的措施，电缆的导体是由多根导线 绞合而成的，它与绝缘之间易形成气隙，导体表面不光洁 会造成电场集中。在导体表面加一层半导电材料的屏蔽 层， 它与被屏蔽的导体等电位，并与绝缘层能紧密接触，从而 避免在导体与绝缘表面 存在气隙，在电缆绝缘层表面加一 层半导电材料的屏蔽 层，它与被屏蔽的绝缘层有良好的接 触，与金属护套等电位，从而避免在绝缘层与护套之间发 生局部放电。
电缆型号、选型
电缆选型：
选择电线电缆时要考虑用途、敷设条件及安全性. 例如： 1、根据用途不同，可选用电力电缆、电磁线和控制电缆 等。 2、根据敷设条件不同，可选用一般塑料电缆、铠装电缆、 抗腐蚀电缆、耐火电缆等。 3、根据安全性要求，可选用不延燃电缆、阻燃电缆、无 卤物阻燃 电 缆、耐火电缆等。
电缆基本知识介绍
电缆基本知识介绍
电缆是由一组绝缘导体和保护材料组成的电气组件，通常在建筑、工业、交通、能源和通信设备中用于电力传输和通信传输。
以下是电缆的一些基本知识：
1. 导体：电缆通常由一组铜或铝导体组成，这些导体可提供电力传输或信号传输功能。
2. 绝缘材料：绝缘材料包裹在导体周围，以防止电流泄漏或短路。
常用的绝缘材料包括聚乙烯、聚氯乙烯和橡胶等。
3. 外护套：外护套是电缆的保护层，可抵抗物理损伤和化学腐蚀等外部因素。
4. 电缆分类：根据用途不同，电缆可分为低压电力电缆、高压电力电缆、通信电缆和控制电缆等。
5. 阻燃性能：电缆的阻燃性能是电缆安全性的重要指标。
高品质电缆应具有良好的阻燃性能，以防止火灾和人身和财产损失。
总之，电缆是现代电力和通信系统中极其重要的组成部分，它们的类型和规格应根据不同的需求进行选择，并按照正确的安装和维护程序进行操作。
电力电缆线路概述(PPT 51页)
45
110kV交联电缆GIS终端
CDYJJZGG 64/110－1×（240，300，400，500，630，800，1000，1200，1600 ）
46
GIS终端应力锥
47
48
110kV交联电缆瓷套户外终端 CDYJZWG 64/110－1×（240～800, 1000～1600 ）
绝缘层厚度与工作电压有关。一般来说，电压越 高绝缘层的厚度也越厚，但并不成比例。
绝缘层的材料主要有油浸电缆纸、塑料和橡胶三 种。
1、油浸纸绝缘由电缆纸与浸渍剂组合而成。它具 有较强的耐热性，但可曲性比较差。
18
2、塑料绝缘主要有聚氯乙烯绝缘和交联聚乙烯绝 缘两种。这种绝缘电气性能及耐水性能良好，能 抗酸、碱，防腐蚀，它还具有允许工作温度高、 机械性能好、可制造高电压电缆等优点。现在已 基本上全部使用塑料绝缘电缆代替传统的油浸纸 绝缘电力电缆。
20
护层
21
为了使电缆适应各种使用环境的要求而在 电缆绝缘层外面所施加的保护覆盖层，叫做电缆 护层。 电缆护层分为内护层和外护层。
内护层是包覆在电缆绝缘上的保护覆盖层， 用来防止绝缘层受潮、机械损伤以及光和化学侵 蚀性媒质等作用，同时还可以流过短路电流。
外护层是包覆在电缆护套（内护层）外面的 保护覆盖层，主要起机械加强和防腐蚀作用。
(26/35)、26/45～47；36/60～69； 64/110～115；76/132～138； 87/150～161；
c) 超高压：IEC62067（U=220～500 （Um=550）），对应的国标GB/Z XXXXX：
127/220～230；160/275～287； 190/330～345；220/380～400； 290/500。
电力电缆的概念
电力电缆是一种用于输送电能的导电材料和绝缘材料组合而成的电气设备。
它由多根或多芯的金属导体、绝缘材料和外护套组成，通常用于在建筑物、工业设施、电力系统以及其他需要输送电能的场所进行电能传输和分配。
以下是电力电缆的主要组成部分：
1.导体：通常由铜或铝制成，是电流的主要承载者。
导体可为单芯（单根导
体）或多芯（多根导体），具体取决于电缆的设计要求和用途。
2.绝缘材料：用于将导体与外界环境隔离，防止电流泄漏和短路。
绝缘材料
通常采用聚乙烯、交联聚乙烯（XLPE）、橡胶等。
3.绝缘屏蔽层：有些电缆可能还包括绝缘屏蔽层，它用于进一步隔离导体和
金属护套之间的电场，减小电容干扰。
4.外护套：位于电缆外部，保护导体和绝缘材料免受物理和环境损害。
外护
套常用的材料包括聚氯乙烯（PVC）、聚乙烯（PE）或橡胶。
根据应用需求的不同，还可以在电缆中加入其他组件，如钢带或钢丝装甲层（用于增加电缆的机械强度），阻燃剂（用于提高电缆的阻燃性能）等。
电力电缆能够输送高电压和大电流，广泛应用于电力输送、照明、控制系统以及工业和建筑领域。
其设计和制造需遵循相关标准和规范，以确保电缆的安全可靠性和良好的电气性能。
电力电缆讲义
电力电缆培训讲义(初稿)一、电缆的选用第一节概述1、为什么要用电力电缆？把发电厂发出的电能输送到变电所、配电所及各种用户，就需要用架空线或电缆。
用于电力传输和分配的电缆，称为电力电缆。
在建筑物和居民密集的地区，道路两侧空间有限，不允许架设灯杆和架空线，在这种情况下就需要用地下电缆代替；在发电厂或变电所中，要引出很多的架空线路，往往也因空间不够而受到限制，也需用电缆代替架空线输送电能。
优点：（1）占地小，作地下敷设不占地面空间，不受路面建筑物的影响，易于在城市供电，也不需在路面架设杆塔和导线，使市容整齐美观；（2）对人身比较安全；（3）供电可靠，不受外界的影响，不会产生如雷电、风害、挂冰、风筝和鸟害等造成架空线的短路和接地等故障；（4）作地下敷设，比较隐蔽，易于备战；（5）运行比较简单方便，维护工作量少，费用低；（6）电缆的电容较大，有利于提高电力系统的功率因数。
2、电力电缆有哪几种？（1）按照绝缘材料分类：油纸绝缘：粘性浸渍纸绝缘型（统包型；分相屏蔽型）；不滴流浸渍纸绝缘型（统包型；分相屏蔽型）；有油压，油浸渍纸绝缘型（自容式充油电缆；钢管充油电缆）；有气压，粘性浸渍纸绝缘型（自容式充气电缆；钢管充气电缆）。
塑料绝缘：聚氯乙稀绝缘型；聚乙烯绝缘型；交联聚乙烯绝缘型。
橡胶绝缘：天然橡胶绝缘型；乙丙橡胶绝缘型。
（2）按传输电能形式分类：交流电缆和直流电缆。
（3）按照结构特征分类：统包型（线芯成缆后，在外包有统包绝缘，并置于同一内护套内）；分相型（主要是分相屏蔽，一般用在10～35千伏，有油纸绝缘和塑料绝缘）；钢管型(电缆绝缘外有钢管护套，分钢管充油、充气电缆和钢管油压式、气压式电缆)；扁平型（三芯电缆的外形呈扁平状，一般用于大长度海底电缆）；自容型（护套内部有压力的电缆，分自容式充油电缆和充气电缆）。
现将几种电力电缆的主要特点分别叙述如下：一、油纸绝缘电缆：（一）粘性浸渍纸绝缘电力电缆：1.成本低，工作寿命长；2.结构简单，制造方便；3.绝缘材料来源充足；4.易于安装维护；5.油易淌流，不利于作高落差敷设；6.允许工作场强较低，不易作高电压电力传输。
电力电缆的基础知识介绍ppt课件
电线与电缆的区分
“电线”和“电缆”并没有严格的界限。 电线是由一根或几根柔软的导线组成，外面 包以轻软的护层；电缆是由一根或几根绝缘 包导线组成，外面再包以金属或橡皮制的坚 韧外层。 通常将芯数少、产品直径小、结构简单 的产品称为电线，没有绝缘的称为裸电线， 其他的称为电缆；导体截面积较大的(大于6 平方毫米)称为大电线，较小的(小于或等于6 平方毫米)称为小电线，绝缘电线又称为布电 线。
电力电缆的基础知识
二、电缆的电压等级
中低压电力电缆 35千伏及以下 高压电缆 110千伏以上 超高压电缆 275～800千伏 特高压电缆 1000千伏以上
低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以 下的输配电线路上作输送电能用。 按电流制分为交流电缆和直流电缆。
电缆的型号命名
电缆的型号由八部分组成： 一、用途代码 不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码 Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码 不标为铜，L为铝； 四、内护层代码 Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、派生代码 D不滴流，P干绝缘； 六、外护层代码 七、特殊产品代码 TH湿热带，TA干热带； 八、额定电压 单位KV
电力电缆的认证
ISO 9001-2000认证：ISO9000不是指一个标准，而是一 族标准的统称。“ISO9000族标准”指由ISO/TC176制定的 所有国际标准。1994版ISO9000标准已被采用多年，有三个 质量保证标准通常被用来作为外部认证之用。2000年12月 15日，2000版的ISO9000族标准正式发布实施，2000版 ISO9000族国际标准的核心标准共有四个。
国内著名电缆厂家
1、宝胜电缆 (中国驰名商标,一线品牌/牌子) 2、远东电缆 (一线品牌/牌子) 3、上上电缆 (中国驰名商标,一线品牌/牌子) 4、南洋电缆 (一线品牌/牌子) 5、亨通光电 (中国驰名商标,中国名牌,一线品牌/牌子) 6、金龙羽电缆 (一线品牌/牌子,广东名牌) 7、奔达康电缆 (一线品牌/牌子,广东名牌) 8、熊猫电线 (一线品牌/牌子,知名品牌) 9、五彩-江南电缆 (一线品牌/牌子,江南电缆出品) 10、日辉-阳谷电缆 (一线品牌/牌子)
电力电缆概述
电缆线路——导体 ，绝缘层，保护 覆盖层；受气候影响小，安全耐用
1 导线 • 架空导线架设在空中，要承受自重、风 压、冰雪荷载等机械力的作用和空气中 有害气体的侵蚀，同时还受温度变化的 影响，运行条件比较恶劣。因此，它们 的材料应有较高的机械强度和抗腐蚀能 力，而且导线要有良好的导电性能。导 线按结构分为单股线与多股绞线；按材 质分为铝（L）、钢（G）、铜（T）、铝 合金（HL）等类型。由于多股绞线优于 单股线，故架空导线多采用多股绞线。 • 铝绞线（LJ） 导电率高、质轻价廉，但机械强度较小、 耐腐蚀性差，故多用于挡距不大的10kV 及以下的架空线路。
• 3）多条电缆同沟敷设或相互交叉时，电缆外皮间的距离应符合 以下要求： ①电力电缆相互间或与控制电缆间的最小净距10kV及以下 为0.1m，10kV以上为0.25m；不同部门使用的电缆（包括通信 电缆）相互间为0.5m，如用电缆隔板隔开时，可降为0.1m，穿 入管中不作规定。 ②电缆相互交叉时的最小净距为0.5m。电缆在交叉点前后 1m范围内，如用隔板隔开时，上述距离可降为0.25m，穿入管 内时不作规定。 ③电缆平行或交叉时要保持一定距离是考虑以下几个原因：
