• 电缆线路：电缆线路的投资相对较大，但由于电 缆线路埋设在底下，可避免外力破坏和气象条件 的影响，不需要架设杆塔，不影响城市美观，可 跨海送电等优点，因而可根据具体需要采用电缆 线路。
架空 线路
如图左所示 • 架空线路是由导线、 避雷针、杆塔、绝 缘子和金具等原件 组成。
• 导线是架空线路的主要的组成部分，其功 能主要是传导电流、输送电能。 • 避雷针架设在导线的上方且是接地的，故 又称为架地地线，主要是将雷电电流引入 大地
• 这个问题需要从三个方面来说明： （1）导线材质：目前 常见的钢芯铝绞线也分为多芯和单芯，所以能够承受的导 线质量也就不同，最大档距也就不同，芯数越多承重越大、 档距越大； （2）杆塔类型：按照杆塔的功能通常分为直 线杆、耐张杆、转角杆等，其中耐张杆能够承受的拉力最 大、造价最高，因此使用耐张杆能架设的档距最大； （3） 气候条件：温差越小、风力越小、敷冰越小的气候环境可 以架设的档距越大，反之越小，外界对架空线的影响是很 明显的。 • 杆塔配电线路的挡距，对于电压为3～l0kV的线路，城镇 为40～50m，郊区为50—l00m；对于电压为3kV以下的线 路，城镇为40～50m，郊区为40—60m。 • 6~10KV的电压档距一般为100m以下，110~220kv电压如 果用钢筋混凝土时为150~400m如果用铁塔时为 250~500m。
• 导线和避雷针拥有较高的机械强度和抗腐 蚀能力。
• 导线主要采用铝、 钢、铝合金等材料 制成。 • 避雷针采用钢线。
ห้องสมุดไป่ตู้
请思考：
• 10kv一 下的线 路因受 力小用 铝绞线 LJ； 35kv用 钢芯铝 绞线 LGJ
杆塔配电线路的挡距 是多长？
杆塔 • 杆塔主要是 作用于支持 导线和避雷 针的。 • 按材料分木 杆、钢筋混 凝土和铁杆。

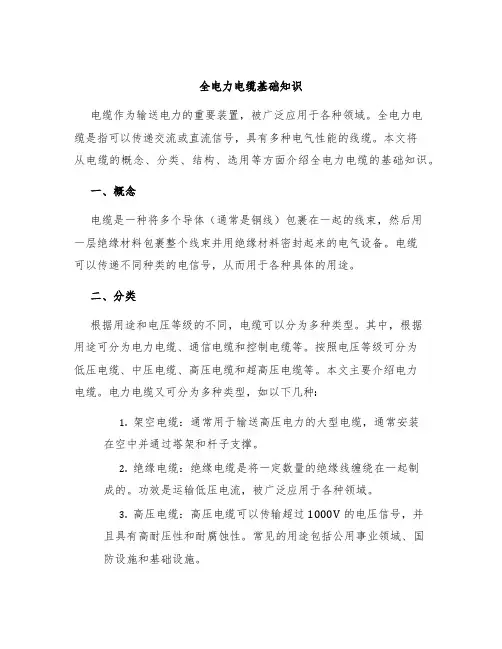

全电力电缆基础知识
全电力电缆基础知识电缆作为输送电力的重要装置，被广泛应用于各种领域。
全电力电缆是指可以传递交流或直流信号，具有多种电气性能的线缆。
本文将从电缆的概念、分类、结构、选用等方面介绍全电力电缆的基础知识。
一、概念电缆是一种将多个导体（通常是铜线）包裹在一起的线束，然后用一层绝缘材料包裹整个线束并用绝缘材料密封起来的电气设备。
电缆可以传递不同种类的电信号，从而用于各种具体的用途。
二、分类根据用途和电压等级的不同，电缆可以分为多种类型。
其中，根据用途可分为电力电缆、通信电缆和控制电缆等。
按照电压等级可分为低压电缆、中压电缆、高压电缆和超高压电缆等。
本文主要介绍电力电缆。
电力电缆又可分为多种类型，如以下几种:1.架空电缆：通常用于输送高压电力的大型电缆，通常安装在空中并通过塔架和杆子支撑。
2.绝缘电缆：绝缘电缆是将一定数量的绝缘线缠绕在一起制成的。
功效是运输低压电流，被广泛应用于各种领域。
3.高压电缆：高压电缆可以传输超过1000V的电压信号，并且具有高耐压性和耐腐蚀性。
常见的用途包括公用事业领域、国防设施和基础设施。
4.聚丙烯绝缘电缆：聚丙烯绝缘电缆是一种高性能电缆，它具有低介电损耗、高绝缘强度和优异的热稳定性。
5.低烟无卤阻燃电缆：低烟无卤阻燃电缆具有低烟、无卤和阻燃等特点，适用于室内和地下安装。
三、结构电缆结构由以下几部分组成:1.导体：导体是电缆中的电子输送通道，通常是铜、铝等导电金属。
2.绝缘层：绝缘层是将导体与外部世界隔离的层。
常见的绝缘材料包括聚乙烯、聚氯乙烯、交联聚乙烯等。
3.阻燃层：阻燃层是一种特殊的材料，其功效是在遇到明火时不会燃烧。
4.外护层：外护层是一层保护电缆的壳体，常用的材料有聚氯乙烯、聚乙烯等。
四、选用在选择电缆时，需要考虑以下几个因素：1.功率需求：电缆的尺寸和电压等级需要根据输送功率的需求和地理环境来确定。
2.空间和环境：地下、地面或空铁电缆的选择需要根据周围环境和空间要求来确定。
架空线路和电缆线路的优缺点
架空线路和电缆线路的优缺点
1、架空线路主要由导线、杆塔、绝缘子、横担、金具、拉线和基础等组成。
2、电力电缆线路主要由电力电缆、终端头和中间接头等三部分组成。
3、架空线路造价低、机动性强，便于检修。
但是架空线路妨碍交通和建设，易受空气中杂物的污染；而且，架空线路可能碰撞或过分接近树木及其他高大设施或物件，导致电击、短路等事故。
电缆线路的特点是造价高，不便分支，施工和维修难度大。
与架空线路相比，电缆线路就不妨碍市容和交通外，更重要的是供电可靠，不受外界影响，不易发生因雷击、风害、冰雪等自然灾害造成的故障。
在现代企业中，电缆线路得到了广泛的应用，特别是在有腐蚀性气体或蒸气，或易燃、易爆的场所应用最为广泛。
1。
架空电线与电缆电线的区别
架空电线与电缆电线的区别架空线路主要指架空明线，架设在地面之上，是用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。
那么架空电线与电缆电线的区别有哪些呢?2、特点不同架空电线：架设及维修比较方便，成本较低，但容易受到气象和环境(如大风、雷击、污秽、冰雪等)的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
电缆电线：电缆线路具有使用寿命长，通信容量大，传输质量稳定，受外界干扰小，保密性能好等优点，因而在有线电通信线路中占主要地位。
3、结构不同架空电线：导线，导线是用来传导电流、输送电能的元件。
避雷线，避雷线一般也采用钢芯铝绞线，且不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。
杆塔，杆塔是电杆和铁塔的总称。
杆塔的用途是支持导线和避雷线，以使导线之间、导线与避雷线、导线与地面及交叉跨越物之间保持一定的安全距离。
绝缘子，绝缘子是一种隔电产品，一般是用电工陶瓷制成的，又叫瓷瓶。
金具，金具在架空电力线路中，主要用于支持、固定和接续导线及绝缘子连接成串，亦用于保护导线和绝缘子。
杆塔基础，架空电力线路杆塔的地下装置统称为基础。
拉线，拉线用来平衡作用于杆塔的横向荷载和导线张力、可减少杆塔材料的消耗量，降低线路造价。
接地装置，架空地线在导线的上方，它将通过每基杆塔的接地线或接地体与大地相连，当雷击地线时可迅速地将雷电流向大地中扩散，因此，输电线路的接地装置主要是泄导雷电流，降低杆塔顶电位，保护线路绝缘不致击穿闪络。
电缆电线：电缆线路由导线、绝缘层、包护层等构成;导线：传输电能，用铜或铝的单股或多股线，通常用多股;绝缘层：使导线与导线、导线与包护层互相绝缘，绝缘材料有橡胶、沥青、聚乙烯、聚氯乙烯、棉、麻、绸、油浸纸和矿物油、植物油等，目前大多数用油浸纸;包护层：保护绝缘层，并有防止绝缘油外溢的作用，分为内护层和外护层;电缆线路的造价比架空线路高，但其不用架设杆塔，占地少，供电可靠，极少受外力破坏，对人身安全。

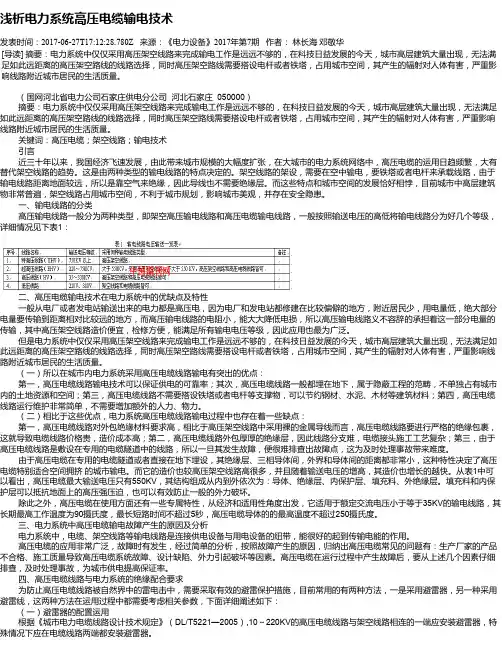

浅析电力系统高压电缆输电技术
浅析电力系统高压电缆输电技术发表时间：2017-06-27T17:12:28.780Z 来源：《电力设备》2017年第7期作者：林长海邓敬华[导读] 摘要：电力系统中仅仅采用高压架空线路来完成输电工作是远远不够的，在科技日益发展的今天，城市高层建筑大量出现，无法满足如此远距离的高压架空路线的线路选择，同时高压架空路线需要搭设电杆或者铁塔，占用城市空间，其产生的辐射对人体有害，严重影响线路附近城市居民的生活质量。
（国网河北省电力公司石家庄供电分公司河北石家庄 050000）摘要：电力系统中仅仅采用高压架空线路来完成输电工作是远远不够的，在科技日益发展的今天，城市高层建筑大量出现，无法满足如此远距离的高压架空路线的线路选择，同时高压架空路线需要搭设电杆或者铁塔，占用城市空间，其产生的辐射对人体有害，严重影响线路附近城市居民的生活质量。
关键词：高压电缆；架空线路；输电技术引言近三十年以来，我国经济飞速发展，由此带来城市规模的大幅度扩张，在大城市的电力系统网络中，高压电缆的运用日趋频繁，大有替代架空线路的趋势。
这是由两种类型的输电线路的特点决定的。
架空线路的架设，需要在空中输电，要铁塔或者电杆来承载线路，由于输电线路距离地面较远，所以是靠空气来绝缘，因此导线也不需要绝缘层。
而这些特点和城市空间的发展恰好相悖，目前城市中高层建筑物非常普遍，架空线路占用城市空间，不利于城市规划，影响城市美观，并存在安全隐患。
一、输电线路的分类高压输电线路一般分为两种类型，即架空高压输电线路和高压电缆输电线路，一般按照输送电压的高低将输电线路分为好几个等级，详细情况见下表1：二、高压电缆输电技术在电力系统中的优缺点及特性一般从电厂或者发电站输送出来的电力都是高压电，因为电厂和发电站都修建在比较偏僻的地方，附近居民少，用电量低，绝大部分电量要传输到距离相对比较远的地方，而高压输电线路的电阻小，能大大降低电损，所以高压输电线路义不容辞的承担着这一部分电量的传输，其中高压架空线路造价便宜，检修方便，能满足所有输电电压等级，因此应用也最为广泛。
高压电工进网作业培训高压电力线路

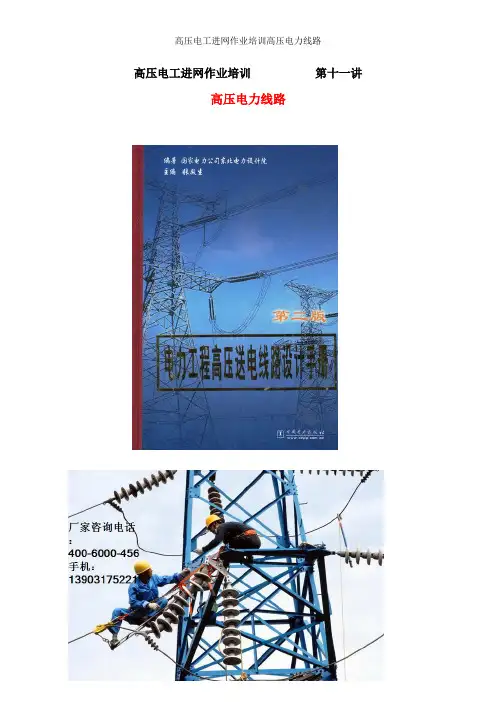

高压电工进网作业培训第十一讲高压电力线路一、概述1、电力线路的作用是输送和分配电能2、电力线路可分为输电线路和配电线路1）架设在发电厂和地区变电所之间的线路用于输电能的叫输电线路。
输电线路电压一般在110KV及以上，220KV以上也称超高压输电线路2）用于分配电能的称为配电线路。
配电线路可分为高压配电线路（10KV~110KV）和低压配电线路（220/380V）3、电力线路按架设方式来分为：架空电力线路和电缆电力线路二、架空电力线路（一）架空电力线路构成及其作用1、架空电力线路的结构主要包括：杆塔及其基础、导线、绝缘子、拉线、横担、金具、防雷设施和接地设施2、架空电力线路在运行中要承受自重、风力、温度变化、覆冰、雷雨、污秽等自然条件的影响3、架空电力线路得用杆塔的固定和支撑把导线布置在离地面一定的高度（二）杆塔种类及使用特点杆塔的作用是支持导线、避雷线和其它附件，杆塔的型式和尺寸应能使导线与导线之间、导线与避雷线之间、导线与杆塔本身以及导线对大地和交叉跨越物之间，有足够的安全距离1、杆塔按材质分类1）木杆木杆的优点是绝缘性能好，质量小、运输及施工方便；缺点是机械强度低、易腐朽、维护工作量大2）水泥杆水泥杆即钢筋混凝土杆，共优点是结实耐用、使用年限长、美观、维护工作量小；缺点是比较笨重、运输及施工不便。
3）金属杆金属杆有铁塔、钢管杆和型钢杆，基优点是机械强度高搬运组装方便、使用年限长；缺点是耗用钢材多、投资大、维修中除刷漆工作量大2、杆塔按在线路上的作用分类1）直线杆塔（用Z表示）直线杆塔主要用于线路的直线段中，在正常情况下，一般不受顺线路方向的拉力，而是受垂直荷载（导线、绝缘子、金具、覆冰重量，以及水平风荷载）2）耐张杆塔（用N表示）耐张杆塔（又称承力杆塔），主要用于线路分段处，在正常情况下，除承受与直线杆塔一样的荷载外，还承受导线的不平衡张力。
在断线的情况下，耐张杆塔还要承受断线张力，并能将线路断线、倒杆事故控制在一个耐张段内。
架空线路和电缆线路.
（1）种类：交联聚 乙烯绝缘聚氯乙烯护 套电缆和聚氯乙烯 绝缘聚氯乙烯护套电 缆两种。
（2）型号：ZR为阻 燃型；GZR为隔氧层 型阻燃；DL为低烟 卤型；DW或WL为低烟 无卤型；NH为耐火； M为煤矿用阻燃； V为聚氯乙烯；Y为聚 乙烯；YJ为交联聚乙 烯。
电缆的敷设
1）电缆敷设 的一般要求 2）电缆的敷设方式 3）煤矿井下 电缆的敷设
（1）选择合适 的敷设路径； （2）电缆敷设 时应注意的问 题
（1）直接接地敷 设： 敷设方法、 特点、适用情况。 （2）在电缆沟内 敷设 （3）架空与沿墙 敷设。
煤矿井下电 缆的敷设（
B+200 保护板 100 沙或软土
≥700
≥50 ≥50 ≥100+d
B
100 10KV及以下电缆
电缆直接埋地敷设
3 电杆
分类 1）木杆、水泥杆、管型杆、铁塔杆。 2) 直线、耐张、转角、终端、分支、跨越、换位。
水泥杆
管型杆
铁塔杆
转角杆
终端杆
分支杆
4
拉线
（1）作用：平衡电杆各方面的拉力，稳固电杆。 （2）组成：拉线包箍、拉线绝缘子、花兰螺栓、 拉线地盘和拉线组成。 （3）种类：普通拉线、人字拉线、高桩拉线、自 身拉线。
第一节
架空线路
一、基本概念 1、输电线路作用： 输电、连接发电厂、变电所和用户。 2、输电线路分类： 架空线路和电缆线路
3、特点：：架空线路与电缆线路相比，架空
线路受自然条件影响大，占有空间大，在
城市中架设影响市容美观，高压线路通过
居民区有较大危险，故架空线路的使用范 围受一定的限制。 但由于架空线路具有投资费用低（较电缆 线路少近一半）、建设速度快、容易发现 故障和易于维护检修等优点，所以在工矿 企业应用仍较为普通。
超高压电缆
超高压电缆引言超高压电缆是一种专门用于输送高电压的电能的电力设备，主要用于输送电力、通信和控制信号。
超高压电缆的使用具有很多优势，例如输送功率大、输电损耗小、安全可靠等。
本文将介绍超高压电缆的定义、分类、应用领域以及一些相关的技术和发展趋势。
定义超高压电缆是指额定电压大于110千伏（kV）的电缆，常见的超高压电缆额定电压为220千伏、330千伏甚至更高。
与传统的电缆相比，超高压电缆具有更高的输电能力和更小的损耗。
分类根据超高压电缆的结构和用途，可以将其分为以下几类：架空式超高压电缆该类型的超高压电缆常用于远距离的输电线路，通过将电缆悬挂在特殊的支架上，以减少对周围环境的影响。
架空式超高压电缆具有输送功率大、输电损耗小的优势，并且安装和维护相对较方便。
地下式超高压电缆地下式超高压电缆是铺设在地下的电缆，常用于城市或需要保持美观的地区。
它们通常具有良好的绝缘性能和机械强度，以保护电缆免受地下环境的损害。
地下式超高压电缆可以有效减少对风、雨、冰等天气条件的影响，提高了输电线路的可靠性。
海底超高压电缆海底超高压电缆是铺设在海底的电缆，主要用于海上风电场、海底油田和跨海电力输送。
海底超高压电缆具有良好的耐压性能和抗海水腐蚀能力，能够可靠地传输大功率电能。
海底超高压电缆的铺设和维护较为复杂，但其优势在于减少了土地占用和对环境的影响。
应用领域超高压电缆被广泛应用于各个领域，如电力输送、电网升级、电动汽车充电等。
以下是一些常见的应用领域的介绍：电力输送超高压电缆能够实现长距离、高功率的电力输送，尤其适用于跨越山地、河流、海洋等复杂地形条件的电力输送。
通过使用超高压电缆，可以实现电网的可靠性提升和输电损耗的降低。
电网升级随着经济的快速发展和能源需求的增加，传统的电网已经无法满足日益增长的电力需求。
超高压电缆的应用可以实现电力输送的高效、稳定和安全，促进电网升级和改造。
电动汽车充电电动汽车的普及带来了对充电设施的需求增长。
电力高压知识点总结
电力高压知识点总结一、高压电力概述高压电力是指电力系统中的电压较高的电力，通常用于输送电能。
高压电力主要用于输电、配电和供电系统，是电力系统中的重要组成部分。
高压电力可以通过输电线路、变电站和变压器进行传输和分配，为各种电力设备和系统提供电力支持。
二、高压电力系统高压电力系统是由输电线路、变电站和变压器等设备组成的电力系统。
输电线路主要用于输送电能，变电站用于进行电能的变换、分配和调节，变压器用于改变电压的大小。
高压电力系统根据不同的电压等级可以分为超高压、特高压、高压和中压等不同等级，不同的等级有着不同的应用范围和技术要求。
三、高压输电线路高压输电线路是用于输送电能的输电通道，主要包括电缆和架空线路两种类型。
电缆线路主要用于城市和工业区域，架空线路主要用于农村和乡镇地区。
高压输电线路的设计和施工需要考虑到电压、电流和线路损耗等因素，同时需要遵守相关的电力规范和标准，确保输电线路的安全和可靠。
四、高压变电站高压变电站是用于电能变换、分配和调节的设备，主要由变压器、断路器、隔离开关和电力电子设备等组成。
高压变电站的主要功能是将输送到变电站的电能进行变压和分配，同时进行电能的调节和保护。
高压变电站的设计和运行需要满足相关的电力规范和标准，确保变电站的高效、安全和可靠。
五、高压变压器高压变压器是用于改变电压大小的电力设备，主要用于电能的变换和分配。
高压变压器有着不同的类型和结构，包括油浸式、干式、双绕组和三绕组等不同种类。
高压变压器的设计和制造需要考虑到电压等级、电流容量和绝缘性能等因素，同时需要遵守相关的电力规范和标准，确保变压器的高效、安全和可靠。
六、高压电力保护高压电力保护是用于保护电力系统和设备的安全运行的技术措施，主要包括过流保护、过压保护、接地保护和短路保护等不同类型。
高压电力保护的设计和实施需要考虑到电力系统的各种故障、事故和异常情况，确保电力系统和设备的安全和可靠。
七、高压电力设备高压电力设备是用于输电、配电和供电的电力设备，包括变电站设备、输电线路设备和户外电器设备等不同种类。
送配电架空线路和电力电缆线路问答
送配电架空线路和电力电缆线路问答（一）架空线路的基本知识1、架空电力线路的电压等级是如何确定的？答：目前我国电力系统的额定电压等级为：220V；380V；3KV；6KV；10KV；35KV；60KV；110KV；154KV；220KV；330KV等。
架空线路额定电压，应根据输送功率的大小及输送距离来确定。
一般来说，电压越高，输送的功率越大，输送的距离就越远。
例如：35KV架空线路，输送距离在50KM左右时，一般输送功率为1~2万千瓦；110KV线路，输送距离为100左右KM时，输送功率为3~6万千瓦；220KV线路，输送距离为200~300KM时，可输送功率20~25万千瓦。
在相同的电压下，输送的功率越小，可输送的距离越远；反之输送的功率越大，可输送的距离越近。
2、什么叫送电线路，什么叫配电线路？答；把发电厂生产的电能经升压变压器输送到电力系统中的降压变压器及用电单位的35KV及以上的高压电力线路，称为送电线路。
把发电厂生产的电能直接配给用电单位或电力系统中的降压变压器配给用电单位电能的10KV 及以下电力线路，称为配电线路。
3~10KV线路称高压配电线路；1KV及以下线路称为低压配电线路。
3、常用的杆塔类型有哪些？答：架空电力线路中架设导线的支持物，有钢筋混凝土杆，铁塔及木杆，总称为杆塔。
杆塔类型与线路额定电压和导线，地线种类及安装方式，回路数，线路所经过地区的自然条件，线路的重要性等有关。
一般的杆塔类型有几下几种：（1）按杆塔的作用分：1）直线杆塔直线杆塔又称中间杆塔，用于线路直线中间部分，在平坦的地区，这种杆塔占总数的80%左右，直线杆塔的导线是用线夹和悬式绝缘子串挂在横担上以及用针式绝缘子固定在横担上。
正常情况下，它仅承受导线的重量；2）耐张杆塔又称承力杆塔，与直线杆塔相比，强度较大，导线用耐张线病例和耐张绝缘子串或用蝶式绝缘子固定在杆塔上。
耐张绝缘子串的位置几乎是平行于地面的，杆塔两边的导线用弓子线连接起来。
高压架空线路知识慨述
高压架空线路知识慨述北极星电力网技术频道作者: 2012-1-13 11:49:28 (阅289次)所属频道: 电网关键词: 高压架空线高压线路一、高压线路的重要作用传输电能。
电能有许多优点，它使用方便、清洁，易于传输、集中和控制，易于被转换成其他形式的能量，是全人类普遍使用的能源。
而电力负荷基本以城市、工业区和居民区为中心，发电厂一般建设在江河峡谷，或煤炭、石油、天然气富集区域等远离用户的地方。
各等级高压线路相应地承担着把发电厂发出的电力，经过长距离输电线路送至负荷中心或接入电网中变电所的任务，使电力得以对国民生产发挥巨大的经济效益。
1、匹配用户电能。
高压配电线路是根据用户的用电功率、用电量以及与电源距离的远近而确定其相应的等级。
从电网把电力送至用户的配电变压器和电气设备上的线路或者指原来供电电网发展导致，其规模、传输容量明显不足，而新架设的环网线路或多回路，起补充电力、调整功率分配、保证电能质量合格的网络线路。
在我国城乡先阶段，配电线路的电压等级主要是6~35KV。
只有少部分建设早发展的快的负荷密集区，为保证合理的电能分布，110KV高压线路主要地负担起了配电的任务。
而在国外发达国家，很多500KV的电力线路网络，也已主要地发挥着配电作用。
2、连接电力系统各区域，提高运行可靠性和经济性。
为了提高电网运行的安全可靠性和实现最大经济效益，依靠高压线路把各个小发电厂、电网和电力系统有机地连接起来，成为最大的电力系统;把各大的电力系统再用超高压或特高压线路连接起来，组成联合电力系统，最终实现全国统一的电力系统。
电力系统的并列运行在经济、技术上的优越性无可比拟。
高压线路承担着联络系统、连接发电厂以及系统之间容量交换的作用，使电力系统之间的联系得以加强。
可以看出，科学技术的飞速发展和生产的社会化，发电机单机容量及发电厂的容量越来越大。
电力生产不断地趋于集中，电力系统间或系统内各个枢纽间起联络作用的高压线路会越来越多。
太阳能光伏发电场架空输电线路与电力电缆输电线路对比分析
太阳能光伏发电场架空输电线路与电力电缆输电线路对比分析摘要：输电线路是电力系统中最重要的组成部分，其稳定而又可靠的运行为整个电力系统提供一个良好的工作环境。
本文就光伏发电场架空输电线路与电力电缆输电线路组成、分类、优缺点及经济对比分析，以供参考。
关键词：架空输电线路；电力电缆输电线路；经济分析1、架空输电线路的组成避雷线：避雷线大多采用镀锌钢绞线，个别线路或线段由于特殊需要，有时采用钢芯铝绞线或铝镁合金绞线等良导体。
导线：一般线路多采用单根导线。
对于超高压大容量输电线路，由于输电容量大，同时为了减小电晕损失和电晕干扰，常采用相分裂导线，每相采用2根、3根、4根或更多导线。
金具：架空线路的金具种类很多，按照金具的性能和用途可分为固定金具、连接金具、保护金具和拉线金具四大类。
绝缘子：架空线路常用有针式绝缘子（柱瓶）、蝶式绝缘子（拉台）、悬式绝缘子（吊瓶）、陶瓷横担绝缘子、防污式绝缘子和瓷拉棒绝缘子。
杆塔：支撑导线、避雷线及其辅助设备，并使导线、避雷线、杆塔三者之间保持一定的安全距离。
杆塔类型与线路额定电压、导线、地线种类及安装方式、回路数、线路所经过地区的自然条件、线路的重要性等有关。
按其作用可分为直线杆、耐张杆、转角杆、终端杆、换位杆、跨越杆。
拉线和基础：拉线的作用是用来加强电杆的强度和稳定性，平衡电杆受力。
基础是将杆塔固定在地下，以保证杆塔不发生倾斜或倒塌的设施。
2、电力电缆输电线路2.1电力电缆输电线路的组成电力电缆输电线路一般敷设于电缆隧道或直接埋入地下，也有通过桥架架空敷设的情况。
电力电缆输电线路主要由电缆、电缆中间接头、电缆终端头、电缆分接箱等组成。
2.2电力电缆输电线路的分类2.2.1按绝缘材料分类油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆，具有安全可靠、寿命长、价格低优点，缺点是敷设受落差限制，当敷设在有落差的环境中，油浸纸中的油因环境的落差而产生滴流，造成绝缘不均和损坏。
塑料绝缘电力电缆，其绝缘层为挤压塑料，常用的材料有聚氯乙烯、聚乙烯、交联聚乙烯。
配电线路、输电线路、电缆线路的区别是什么
配电线路、输电线路、电缆线路的区别是什么？
按使用的材质来区分，电力线路主要分为架空线路和电缆线路二种；
按线路的用途来区分，电力线路主要分为配电线路和输电线路二种；配电线路是直接供电到用户的线路，电压较低，一般是指10KV高压线路和380V低压线路；输电线路是指连接二个公共变电站之间的线路，电压较高，一般是指35KV及以上电压等级的线路(不过随作经济不断发展,现在一些直接供电到用户的线路已经为110KV或者220kV,500kv相对这些线路也属于配电线路)；
可见，电缆线路就是由电缆材料组成的电力线路；架空配电线路就是电力导线由架空方式敷设组成的配电线路；架空输电线路就是电力导线由架空方式敷设组成的输电线路。
送电（输电）线路是指将电能远距离输送的线路，要求线路损耗小，所以采用高电压，小电流的输送方式。
常用电压有35KV，110KV，220KV等。
而配电线路是将电压变换成合适电压后使用，要求安全，所以常用的电压是10KV，380V/220V
配电，是指将电力按照负荷需求，从电源向负荷中心输送的过程。
馈电就是送电的意思，例如：馈线就是送电线路的专业用语；馈
电柜就叫送电柜。
既然都有送电的意思，那么配电和馈电、送电有什么区别呢？
个人认为，配电的范围更广，分为高压配电、中压配电和低压配电，是一个较全面的概念，内容含概了变电、输电、保护、控制、使用等内容。
而送电和馈电，只含有输送电力的概念。
受电就更好理解了就是负荷中心接受电力输入的过程。
高压电缆在电力系统中的应用研究
高压电缆在电力系统中的应用研究随着工业化和城市化进程的不断加快，电力需求量日益增长，对电力传输的可靠性和效率要求也越来越高。
在电力系统中，高压电缆作为一种重要的输电方式，其应用得到了广泛研究和应用。
一、高压电缆的发展与应用高压电缆是指额定电压超过1kV的电力电缆。
随着电力系统的发展，高压电缆逐渐取代了传统的架空线路，成为一种重要的输电方式。
与架空线路相比，高压电缆具有输电距离远、占地面积小、线路运行维护方便等优势。
因此，在城市及密集居民区、山区等特殊环境中，高压电缆被广泛应用于电力输送。
二、高压电缆的结构与特点高压电缆由导体、绝缘层、导体屏蔽层、绝缘层、金属护套和外护套等组成。
其中，绝缘层是保证电缆正常运行的关键部分。
绝缘层的材料种类主要有橡胶、交联聚乙烯、交联聚氯乙烯等。
高压电缆的特点是具有较高的耐电压能力和良好的绝缘性能，能够有效防止电力传输过程中的电能损耗和电力系统中电压降低、短路等故障。
三、高压电缆的故障与监测尽管高压电缆具有良好的绝缘性能，但由于受到环境和运行条件的影响，仍有可能发生故障。
高压电缆的故障主要包括接头断裂、电力损耗过大、绝缘老化等。
为了保证电力系统的安全运行，及时监测高压电缆的运行状况至关重要。
目前，高压电缆的故障监测主要通过在线监测和离线监测两种方法。
在线监测是指通过传感器等设备实时监测电缆的温度、压力、电流等参数，及时发现故障并采取相应措施。
离线监测则是在高压电缆故障后进行故障诊断，借助测量仪器和试验设备对电缆进行全面测试以确定故障位置和性质。
四、高压电缆的发展趋势随着科技的不断发展，高压电缆也在不断创新和改进。
未来高压电缆的发展趋势主要体现在以下几个方面。
1. 高压电缆材料的研究：以提高绝缘材料的耐压能力和抗老化性能为目标，开发出新型材料，提高高压电缆的质量和可靠性。
2. 高压电缆的运输和敷设技术：研究新型高压电缆的敷设技术，减少人力和物力资源的浪费，提高电缆的敷设效率。
输变电基础知识
输变电基础知识
输变电是指将电能从发电厂输送到用户的过程，其中包括输电和变电两个环节。
下面介绍一些输变电基础知识：
1. 输电线路：输电线路是将电能从发电站或变电站通过电缆或
电线传输到消费者的设施，主要包括高压输电线路和中低压配电线路。
2. 变电站：变电站是将高压电能转变为低压电能并进行分配的
设施，主要包括主变压器、开关设备、电容器等。
3. 高压电缆：高压电缆主要用于地下输电，适用于城市等需要
美观环保的场合，其输电能力比架空线路略低。
4. 架空线路：架空线路主要用于远距离输电，其输电能力较高，但受到自然灾害和建筑物影响较大。
5. 输电损耗：输电过程中，电能会因为电阻产生一定的损耗，
损耗大小与线路长度、线路材料、电流大小等因素有关。
6. 电网调度：电网调度是指根据电力需求和电源状况，对电力
系统进行调度控制，确保电网稳定运行，避免电力供应中断。
以上是部分输变电基础知识介绍，希望对大家有所帮助。
- 1 -。
001架空输电线路
主要部件
4、光滑导线 光滑导线由于外径较普通导线略小，可减少导线承受的风和冰荷载，由
于表面光滑可减少导线舞动现象。在欧洲，美国，日本都已得到应用。 5、分裂导线
一般，每相2根为水平排列，3根为两上一下倒三角排列，4根为正方形排 列。
分裂导线在超高压线路得到广泛应用。它除具有表面电位梯度小，临界 电晕电压高的特性外，还有以下优点。 （1）单位电抗小，其电气效果与缩短线路长度相同； （2）单位电纳大，等于增加了无功补偿； （3）用普通标号导线组成，制造较方便； （4）分裂导线装间隔棒可减少导线振动，实测表明双分裂导线比单根导线 减小振幅50%，减少振动次数20%，四分裂减少更大 6、扩径导线
XXXXXXXXX学院 XXXXXX
高压塔同学们都见过吗
处处留心多学问
目录
CONTENT
架空线路的构成
本节重点：
为什么高压线路一般都采用架空线路 为什么远距离传输要采用高电压等级 架空线路的构成；
PART 01
第一部分
01 什么是架空线 路
什么是架空线路
一、输电线路 ➢输电的通路由电力线路、 变配电设备构成。
现在的输电线路多采用中心为机械强度高的钢线，周围是电 导率较高的硬铝绞线的钢芯铝绞线。钢芯铝绞线比铜线电导率略 小，但是具有机械强度高、重量轻、价格便宜等特点，特别适用 于高压输电线。钢芯铝绞线由于其抗拉强度大，弧垂小，所以可 以使档距放大。
主要部件
钢芯铝绞线按其铝、钢截面比的不同，分为正 常型（LGJ）、加强型（LGJJ）、轻型（LGJQ） 三种。在高压输电线路中，采用正常型较多。 在超高压线路中采用轻型较多。在机械强度高 的地区，如大跨越、重冰区等，采用加强型的 较多。
二、避雷线 避雷线作用是防止雷电直接击于导线上，并把雷电流引
高压输电线路简介
绝缘子的分类
• 按材料的不同分为绝缘子、钢化玻璃绝缘 子和硅橡合成绝缘子等。
• 按形状不同可子及棒型绝缘子。
• 针式绝缘子 悬式绝缘子
棒式绝缘子
瓷横担绝缘子
• 金具：架路中，用来连接、固定、保护导 线及绝缘子的各种金属零件统称为金具
• 按用途分：
悬垂线夹
连接金具
接续金具
保护金具
• 电缆线路：
电力电缆的结构主要 包括导体、绝缘层 和保护层三大部分
电缆还有多层保护 层和电缆的附件等。
www.sys m www.hzdi
回顾总结：
小知识：杆塔配电线路的档距是多长？
• 这个问题需要从三个方面来说明： （1）导线材质：目前 常见的钢芯铝档距也就不同，芯数越多承重越大、档距越 大； （2）杆塔类型：按照杆塔的功能通常分为直线杆、 耐张杆、转角能架设的档距最大； （3）气候条件：温差 越小、风力越小、敷冰越小的气候环境可以架设的档距越 大，反之越小，外界对架空线的影响是很明显的。
• 避雷针架设在导线的上方且是接地的，故 又称为架地地线，主要是将雷电电流引入 大地
• 导线和避雷针拥有较高的机械强度和抗腐 蚀能力。
• 导线主要采用铝、 钢、铝合金等材料 制成。
• 避雷针采用钢线。
• 10kv一 下的线 路因受 力小用 铝绞线 LJ； 35kv用 钢芯铝 绞线
LGJ
ห้องสมุดไป่ตู้请思考：
杆塔配电线路的挡距 是多长？
• 当电输送到用电的地方后，要把电压降低下来才能 用。
高压输电线路的结构：
高压输电线路是用来传输电能的，按结 构不同可分为架空输电线路和电缆输电线 路。
架空输电线路： 将裸露线架设在电线杆上来进行电能的传输的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压架空输电线路和高压电缆有什么区别？
目前采用的送电线路有两种，一种是最常见的架空线路，它一般使用无绝缘的裸导线，通过立于地面的杆塔作为支持物，将导线用绝缘子悬架于杆塔上;另一种是电力电缆线路，它采用特殊加工制造而成的电缆线，埋设于地下或敷设在电缆隧道中。
送电线路的输送容量及传送距离均与电压有关。
线路电压越高输送距离越远。
线路及系统的电压需根据其输送的距离和容量来确定。
1. 架空输电线路架空输电线路由线路杆塔、导线、绝缘子等构成，架设在地面之上。
导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。
超高压输电则多采用分裂导线。
架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。
重要的输电线路通常用两根架空地线。
绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。
每串绝缘子个数由输电电压等级决定。
杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。
架空线路架设及维修比较方便，成本也较低。
架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响。
架空输电线路所经路径还要有足够的地面宽度和净空走廊。
输电线路在综合考虑技术、经济等各项因素后所确定的最大输送功率，称为该线路的输送容量。
输送容量大体与输电电压的平方成正比。
因此，提高输电电压是实现大容量或远距离输电的主要技术手段，也是输电技术发展水平的主要标志。
目前国内外（包括欧美发达国家）普遍采用架空线路做为输送电能的最主要方式。
2. 电力电缆线路
电力电缆一般由导线、绝缘层和保护层组成有单芯、双芯和三芯电缆。
地下电缆线路多用于架空线路架设困难的地区，如城市或特殊跨越地段的输电。
目前采用电缆方式送电，主要是从城市景观和线路安全角度考虑。
但电缆线路故障查找时间和维修时间非常长，给电网运行的可靠性和用户的正常用电带来严重
的影响。
所以在电网建设中，用电缆线路全部替代架空线路还是无法实现的。
电缆线路特点：
(1)供电可靠。
(2)不占地面和空间。
(3)不使用电杆，节约木材、钢材、水泥。
(4)运行维护简单，节省线路维修费用。
(5)电缆价格贵，线路分支难，电缆接头施工工艺较复杂，故障点较难发现，不便及时处理事故。
3.架空线路和电力电缆线路的工频电场、磁场
3.1工频电场电压产生电场，架空线路工频电场强度的大小与线路的电压大小、与居民的距离远近等有关。
根据HJ_T_24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》，居民区工频电场强度执行4kV/m的标准，电网建设工程只有通过了环境影响评价，完全符合标准才能施工。
而电缆线路深埋于7－10米的地下隧道内，加之隧道的钢筋水泥及地表的覆土，在地表面的工频电场已经非常小，且趋于环境背景值。
故此电缆线路的工频电场强度基本可以忽略不计。
3.2工频磁场
电流产生磁场，架空线路工频磁感应强度的大小与线路的电流大小、与居民的距离远近等有关。
根据HJ_T_24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》，居民区工频磁感应强度执行0.1mT的标准。
电缆线路由于隧道钢筋结构的屏蔽，及与地表距离较大的原因，其地表面的工频磁感应强度一般不超过0.003mT。
随着与电缆隧道水平距离的增加，工频磁感应强度迅速衰减，趋于环境本底值。
