高压架空输电线路大跨越铁塔承台基础施工发布时间:2023-03-10T02:13:27.238Z 来源:《科技潮》2022年35期作者:张志文庞旭[导读] 还需具体问题具体分析,尤其注意占地面积较大的承台基础,相关人员务必采取对应的技术措施来控制后期的施工问题。

济南和源工程咨询有限公司山东省济南市 250098山东润生电力有限公司山东省济南市 250014摘要:在大跨越的输电线路中,铁塔承台结构是决定输电线路质量的核心部位,对于铁塔承台的施工要求也较为苛刻。

在当前阶段下,由于铁塔承台施工成本高、地势复杂且工程内容较为繁琐,导致相关人员在进行施工的过程中总是会遇到瓶颈,因此全方位提升铁塔承台的施工水平势在必行。

本文以高压架空输电线路大跨越承台基础的施工特点为出发点,通过案例对高压架空输电线路大跨越铁塔承台基础施工进行探讨。

关键词:高压架空输电线路;大跨越铁塔承台基础;施工1高压架空输电线路大跨越承台基础的施工特点一般而言,高压输电线路大跨越灌注桩承台基础施工所承受的作用力气相对较大,致使在进行灌注桩承台基础设计时上面的承台方量相对比较大,且施工周期较长,从而为高压输电线路相关施工人员带来了较大的工作负担,影响施工效率与施工质量。

与此同时,承台基础施工对灌注桩的施工质量要求比较高,务必在相关单位检验合格后方可对承台进行施工。

除此之外,在进行灌注桩承台基础施工的过程中,承台基础的施工质量与工期进度和运行安全存在着千丝万缕的关系。

若稍有不慎,则会造成基础漏筋、蜂窝、杆塔倾斜等一系列安全事故,甚至会使承台基础开裂,其带来的不良后果可想而知。

因此,还需具体问题具体分析,尤其注意占地面积较大的承台基础,相关人员务必采取对应的技术措施来控制后期的施工问题。

2高压架空输电线路大跨越铁塔承台基础施工2.1案例情况介绍本文探讨的案例输电线路工程总长度超过100km,且在大跨越输电段采用了四个基塔。

该工程在进行基础建设时实现了人工挖孔桩技术与钻孔灌注桩技术的综合运用。

高压输电线路大跨越铁塔灌注桩承台基础的施工方法

高压输电线路大跨越铁塔灌注桩承台基础的施工方法

高压输电线路大跨越铁塔灌注桩承台基础的施工方法高压输电线路大跨越铁塔的灌注桩承台基础是确保输电线路安全稳定运行的关键之一。

在施工过程中,需要严格按照一定的方法进行操作,以确保基础的质量和稳定性。

首先,在确定施工地点后,需要进行地质勘察,了解地质条件和土壤的承载能力。

根据勘察结果,确定灌注桩的类型和尺寸,以及承台的形状和尺寸。

其次,根据设计要求,在施工现场进行标志放线,确定桩位和桩基坑的位置和尺寸。

然后进行地面的开挖,确保坑底平整,并及时排除松散土和积水。

接下来,进行桩基坑的处理,包括清理坑底和坑壁,去除坑底的杂物和积水,并进行必要的加固处理。

然后,在坑底铺设一层适当的砂石垫层,以提高地基的承载能力。

然后,进行灌注桩的施工。

首先,根据设计要求,制作好钢模板,并进行安装和固定。

然后,根据设计要求,将预制的混凝土搅拌桶吊至施工现场,进行混凝土的浇筑。

在浇筑过程中,需要保持混凝土的均匀性和稠度,并及时用振捣器进行振捣,以排除混凝土中的气泡。

灌注桩浇筑完成后,需要进行养护。

通常情况下,需进行湿养护,使用覆盖物覆盖桩身,并进行适当的浇水和湿度控制,以确保混凝土的强度和稳定性。

最后,进行承台的施工。

根据设计要求,制作好钢筋笼,并进行安装和固定。

然后,将预制的混凝土搅拌桶吊至施工现场,进行混凝土的浇筑。

在浇筑过程中,需保持混凝土的均匀性和稠度,并及时用振捣器进行振捣,以保证混凝土的密实性和均匀性。

承台浇筑完成后,需进行适当的养护,包括湿养护和温度控制,以确保混凝土的强度和稳定性。

总结起来,高压输电线路大跨越铁塔灌注桩承台基础的施工方法包括地质勘察、桩位确定、基坑处理、灌注桩的浇筑和养护,以及承台的施工和养护。

通过严格按照这些方法进行施工,可以确保基础的质量和稳定性,从而保证输电线路的安全运行。

高压架空输电线路大跨越铁塔承台基础施工

高压架空输电线路大跨越铁塔承台基础施工

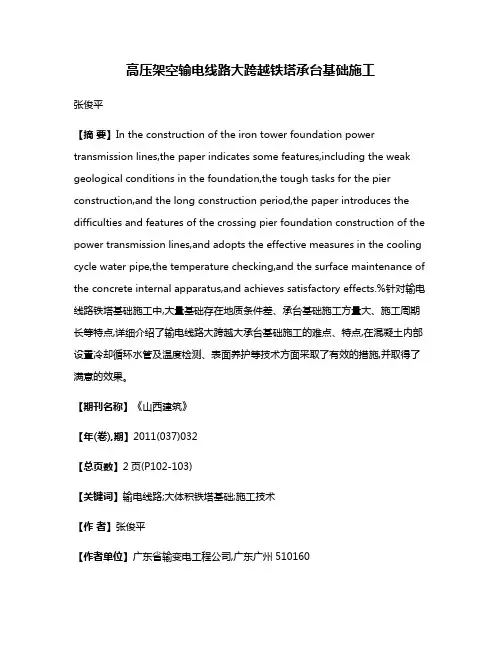

高压架空输电线路大跨越铁塔承台基础施工张俊平【摘要】In the construction of the iron tower foundation power transmission lines,the paper indicates some features,including the weak geological conditions in the foundation,the tough tasks for the pier construction,and the long construction period,the paper introduces the difficulties and features of the crossing pier foundation construction of the power transmission lines,and adopts the effective measures in the cooling cycle water pipe,the temperature checking,and the surface maintenance of the concrete internal apparatus,and achieves satisfactory effects.%针对输电线路铁塔基础施工中,大量基础存在地质条件差、承台基础施工方量大、施工周期长等特点,详细介绍了输电线路大跨越大承台基础施工的难点、特点,在混凝土内部设置冷却循环水管及温度检测、表面养护等技术方面采取了有效的措施,并取得了满意的效果。

【期刊名称】《山西建筑》【年(卷),期】2011(037)032【总页数】2页(P102-103)【关键词】输电线路;大体积铁塔基础;施工技术【作者】张俊平【作者单位】广东省输变电工程公司,广东广州510160【正文语种】中文【中图分类】TU7551 输电线路铁塔基础概况输电线路杆塔地下部分的总体统称为基础。
