架空输电线路工程计量
农村架空配电线路施工中常用的一些数据估算

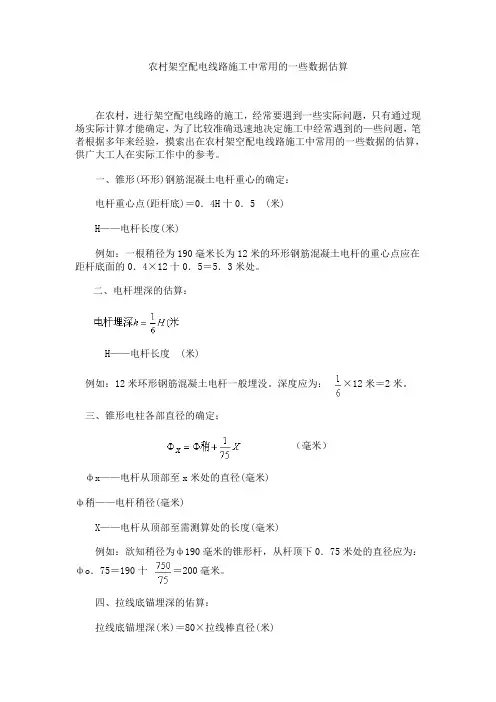

农村架空配电线路施工中常用的一些数据估算在农村，进行架空配电线路的施工，经常要遇到一些实际问题，只有通过现场实际计算才能确定，为了比较准确迅速地决定施工中经常遇到的—些问题，笔者根据多年来经验，摸索出在农村架空配电线路施工中常用的一些数据的估算，供广大工人在实际工作中的参考。
一、锥形(环形)钢筋混凝土电杆重心的确定：电杆重心点(距杆底)＝0．4H十0．5 (米)H——电杆长度(米)例如：一根稍径为190毫米长为12米的环形钢筋混凝土电杆的重心点应在距杆底面的0．4×12十0．5＝5．3米处。
二、电杆埋深的估算：H——电杆长度 (米)例如：12米环形钢筋混凝土电杆一般埋没。
深度应为：×12米＝2米。
三、锥形电柱各部直径的确定；（毫米）фx——电杆从顶部至x米处的直径(毫米)ф稍——电杆稍径(毫米)X——电杆从顶部至需测算处的长度(毫米)例如：欲知稍径为ф190毫米的锥形杆，从杆顶下0．75米处的直径应为：фo．75＝190十＝200毫米。
四、拉线底锚埋深的佑算：拉线底锚埋深(米)＝80×拉线棒直径(米)例如：拉线棒直径为ф16毫米，其埋没深度应为：80×16＝1280毫米＝1．28米五、拉线长度的估算：拉线长度L(米)＝1．4×杆中心至拉线坑中心的距离(米)例如：杆中心至拉线坑中心距离为8米，则拉线长度应为1．4×8＝11．2米六、高压配电线路线间距离的佑算：线间距离D＝0．06U十0．3 (米)H——配电线路的额定电压(千伏)UH例如：——条10千伏的配电线路，导线间距离应为：0．06×10十0。
3＝0．9米七、低压配电线路导线截面选择的估算：S——选择的低压导线截面(平方毫米)例如：在距变压器500米处欲安装20千瓦的水泵应选用多少平方毫米的导线？因此可选用LJ一35导线八、导线重量的估算，铜导线重量G＝导线截面(平方毫米)×导线长度(米)×9铝导线重量G＝导线截面(平方毫米)×导线长度(米)×2．7钢芯铝线重量＝导线截面(平方毫米)×导线长度(千米)×4 ．例如：欲估算120平方毫米长度为2公里的铜导线、铝导线、钢芯铝线的重量分别为：铜导线重＝120×2×9＝2160公斤；铝导线重量＝120×2×27＝648公斤；钢芯铝线重量＝120×2×4＝960公斤。
8.10KV以下架空线路(计量计价)
（a）三角形排列
（b）扁三角排列
（c）水平排列
（d）垂直排列
导线排列与横担组装形式
基础知识复习5 电杆拉线
拉线在架空线路中，是用来平衡电杆各方向的拉力，防
止电杆弯曲或倾倒的。因此，在承力杆上（终端杆、转角杆、
耐张杆），均须安装拉线。 常用拉线有：普通拉线、水平拉线、弓型拉线等，其中
拉线规格又有35mm2、70mm2、120mm2等。
特点：承受的荷重除和耐 张杆承受荷重相同外，还 承受两侧导线拉力的合力。
（4）终端杆 位于线路的起点和终点的 电杆。 由于终端杆只在一侧有导线 （接户线只有很短一段或用电 缆连接），所以在正常情况下， 电杆要一侧承受线路方向全部 导线的拉力，另一侧由拉线的 拉力平 衡。 其杆顶结构和耐张杆相似， 只是拉线有所不同，一般采用 双杆、双横担，或采用三杆、 一杆一相，有时采用铁塔。
内者，其全部人工和机械应乘以1.3系数。
基础知识复习4
横担：
架空线路的横担较为简单，它是装在电杆的上端，用来安装绝 缘子，固定开关设备及避雷器等，应具有一定的长度及机械强度。
横担分类 按材质分：木横担
铁横担
陶瓷横担
绝缘子（俗称瓷瓶）：
用来固定导线，并使导线与 导线间，导线与横担，导线与 电杆间保持绝缘，同时也承受 导线的垂直荷重和水平荷重。 因此，要求绝缘子必须具有良 好的绝缘性能和足够的机械强 度。 架空配电线路常用绝缘子 有：针式绝缘子、蝶式绝缘子、 悬式绝缘子、拉紧绝缘子。 绝缘子有高压（6kV、10kV、 35kV）和低压（1kV）之分。
（4）低压进户线一般应从靠近建筑物而又便于引线的一根电 杆上引下来，但从电杆到建筑物上导线第一支持点的距离不 宜大于25m。
工程量计算-架空线路
第十二节 10KV以下架空线路一、本章定额适用于10KV以下的配电线路安装工程，是按平原条件编制，如在其他地形条件施工时，其人工和机械定额按下表乘以地形系数。
表8 地形系数表项目丘陵一般山地、泥沼地地形系数二、地形划分1、平原地带：指地形比较平坦，地面比较干燥的地带。
2、丘陵地带：指地形起伏的矮岗，土丘等（在1公里以内地形起伏相对高差在30-50m范围以内的地带）3、一般山地：指一般山岭、沟谷（在250m以内地形起伏相对高差在30-50m范围内的地带）。
4、泥沼地带：指有水的庄稼田地或泥水淤积的地带。
三、线路一次施工工程量是按5根以上电杆考虑的。
如在5根以内者，其人工和机械乘以的系数。
架空线路的地形系数与主杆5根以内的人工、机械增加系数为连乘的关系。
四、10KV架空线路的电杆定位执行第三册“送电线路工程”中的土石方工程施工定额的相应子目。
五、挖土（石）方套用第三册“送电线路工程”中的“电杆、拉线塔、拉线坑挖填”定额的相应子目。
1、土石方工程量的计算公式：V=(a+2c+KH)×(b+2c+KH)+(1/3)K2H2式中：V——地坑体积 a——坑底净长b——坑底净宽 K——放坡系数取H——坑的深度 c——工作面取米B C C BV=B/H B=KH如设计无规定时，可按表9计算方量表9 杆坑土方量参考表放坡系数杆高（m）7 8 9 10 11 12 13 15埋深（m）底盘规格（mm）600×600800×8001000×1000带底盘土方量（M3）不带底盘土方量（M3）注：①土方量计算公式亦用于拉线坑。
②双接腿坑，按带底盘的土方量计算。
③木杆按不带底盘的土方量计算。
3、电杆埋深可按下式取整数计算：埋深h=H/6六、10KV架空线路的工地运输可套用第三册“送电线路工程”中的工地运输中的相应子目及有关规定。
七、电杆组立，按电杆的长度及不同的材质以“根”为单位套用定额。

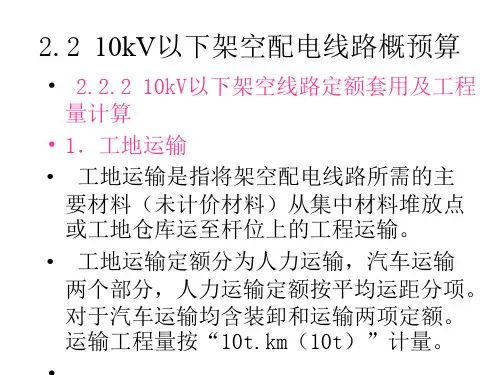

架空线路预算
4、电杆组立
• 电杆组立的预算定额根据电杆的类型不同，分
为单杆、接腿杆及撑杆及钢圈焊接三种定额。注意 线路一次施工工程量按5根以上考虑，若5根以下者， 其全部人工、机械应乘以系数1.3。
定额编号
项目名称
单位
数量
基价单价 基价合价
2-917
混凝土杆
根
8
127.66
1021.28
混凝土杆主材
根
8 X1.005 1000
“100m/单线“，导线为未计价材料。 • 注意： • 低压进户线：应从靠近建筑物而又便于引
线的一根电杆上引下来，从电杆到建筑物 上导线第一个支持点间的距离不宜大于25 米，否则要加进户线杆。
•
2.2 10kV以下架空配电线路概预算
• 9．杆上变配电设备安装 • （1）杆上变压器安装 • 定额按变压器容量（kV·A）分项，计量单位为
• a 无底盘、卡盘的电杆坑土石方量
• 其挖方体积: V=0.8× 0.8h -坑深（m）
式中h-
• b 有底盘、卡盘的电杆坑土石方量
• 见下图杆坑图
2.2 10kV以下架空配电线路概预 算
2.2 10kV以下架空配电线路概预
算
• 计算公式 ：
•
V＝h/6[a2+（a+a1）2+a12]
• 式中式中 V—土（石）方体积 h--坑深（m）；
2.2 10kV以下架空配电线路概预算
• 运输量应根据施工图设计将各类器材分 类汇总，按定额规定运输量和包装系数计 算。运输量计算公式：
• 预算运输工程量=施工图用量× (1+损耗率) +包装物重量
• （不需包装的可不计算包装物重量）
浅析10KV配电架空线路材料的计量
浅析10KV配电架空线路材料的计量作者：柳晨来源：《装饰装修天地》2017年第01期摘要：在我国电力需求不断增加的今天，做好电力线路的预算分析是十分必要的一项工作。
我们对于10kV配电架空线路预算中的一些重点问题进行了研究与分析，在实际操作过程中，也应当积极联系实际，从而真正的保障后续施工过程的顺利进行。
关键词：架空线路；电杆；10KV引言10kV架空线路是我国目前非常主要的一种传输结构，其能够较为有效的对我国不同地区进行电力方面的供应。
而同我国普通的输电线路相比，架空线路具有更好的强度、受力以及绝缘性能，尤其在山地丘陵以及无法设置电缆井的区域更加具有灵活性、方便性，而这也使得其正是成为了我国目前乡镇电网改造工程的一种主要内容。
前期设计准备。
对于10kV线路来说，其在架设的过程中通常都是使用了部分辅助构件以及绝缘子、金具、架空线缆等等，将导线根据之前图纸设计的需求而架设在电线杆上，从而能够以这种形式来对电力供应的稳定性进行良好的维持。
同时，由于架空线路上具有很好的绝缘能力，且其也同时拥有很好的防外力破坏的作用，而这部分优点也逐渐使其成为了我国近年来对于电网规划方面的一项重要内容。
一、10KV配电架空线路工程量的计量首先仔细阅读设计说明以及地质勘察报告，根据工程量计量规范以及定额说明总结说各种系数的数值，然后分类查出材料的数量：1.电杆的计算10KV架空线路的电杆种类主要分为木杆，水泥杆、钢管杆等。
电杆类型主要分为终端杆、耐张杆（直线耐张杆、转角耐张杆）、分支杆、撑杆、拉线杆以及变配电设备所需要的电杆等。
首先熟悉图纸查出各杆的种类，然后再查出各种杆型的数量，分类予以计量，因为在计量过程中杆型的不同会导致配件以及金具的不同，所以一定要采取分类计量。
2.横担10KV架空线路的横担主要分为：木横担、铁横担和陶瓷横担。
横担根据杆型的不同、架设方式的不同、地理位置的不同，排列的方式也会不同。
主要分为三角排列、水平排列、垂直排列等。
工程量计算-架空线路
第十二节10KV 以下架空线路一、本章定额适用于10KV 以下的配电线路安装工程，是按平原条件编制，如在其他地形条件施工时，其人工和机械定额按下表乘以地形系数。
表8 地形系数表项目丘陵一般山地、泥沼地地形系数二、地形划分1、平原地带：指地形比较平坦，地面比较干燥的地带。
2、丘陵地带：指地形起伏的矮岗，土丘等（在1 公里以内地形起伏相对高差在30-50m 范围以内的地带）3、一般山地：指一般山岭、沟谷（在250m 以内地形起伏相对高差在30-50m 范围内的地带）。
4、泥沼地带：指有水的庄稼田地或泥水淤积的地带。
三、线路一次施工工程量是按5 根以上电杆考虑的。
如在5 根以内者，其人工和机械乘以的系数。
架空线路的地形系数与主杆5 根以内的人工、机械增加系数为连乘的关系。
四、10KV 架空线路的电杆定位执行第三册“送电线路工程”中的土石方工程施工定额的相应子目。
五、挖土（石）方套用第三册“送电线路工程”中的“电杆、拉线塔、拉线坑挖填”定额的相应子目。
1、土石方工程量的计算公式：V=(a+2c+KH) ×(b+2c+KH)/+3()1K2H2式中：V——地坑体积a——坑底净长b——坑底净宽K——放坡系数取H——坑的深度c——工作面取米BCCBV=B/H B=KH 如设计无规定时，可按表9 计算方量表9 杆坑土方量参考表放坡系数杆高（m）7891011121315 埋深（m ）底盘规格（mm）600×600800×8001000×1000 带底盘土方量（M3 ）不带底盘土方量（M3 ）注：①土方量计算公式亦用于拉线坑。
②双接腿坑，按带底盘的土方量计算。
③木杆按不带底盘的土方量计算。
3、电杆埋深可按下式取整数计算：埋深h=H/6六、10KV 架空线路的工地运输可套用第三册“送电线路工程”中的工地运输中的相应子目及有关规定。
七、电杆组立，按电杆的长度及不同的材质以“根”为单位套用定1、电杆高度超过15 米，铁塔组立（定额无子目）可套用第三册送电线路工程”中的杆塔组立相应定额，钢管杆套用砼杆的规定。
第六章 架空送电线路工程预算定额使用
图6—8基础断面示意图第六章 架空送电线路工程预算定额使用本体工程各单位工程概预算编制方法，每单位工程包括定额应用、工程量计算及工程实例。
第一节土石方工程土石方工程涉及的主要定额节有线路复测及分坑，电杆坑、拉线塔坑、拉线坑、电缆沟的挖方(或爆破)及回填，自立式铁塔坑的挖方(或爆破)及回填，接地槽的挖方(或爆破)及回填，岩石嵌固基坑爆破，坚土坑掏挖，挖孔桩基坑开挖，井点施工开挖及回填，排水沟开挖，尖峰及施工基面开挖。
一、常用土石方工程 (一)线路复测及分坑 1．定额子目的设置线路复测及分坑这一项目工程内容综合了复测桩位及档距，测定坑位、坑界及施工基面，主桩或辅助桩遗失或变动后的恢复，平、断面的校核，工器具移运等项目。
并按杆塔类型(单杆、双杆；直线、耐张)划分相应的定额子目，计量单位为“基”。
2．定额使用时应注意的事项在线路复测分坑中遇到高低腿杆、塔按相应定额的人工乘以系数1.5，三联杆定额乘以系数1.5；跨越房屋每处另外增加0.7工日计算。
3．工程量计算及定额套用举例(模拟工程)架空送电线路土石方工程单位工程预算表见表6—4。
(二)杆塔坑、电缆沟及接地槽的挖方(或爆破)及回填 1．定额子目的设置杆塔坑、电缆沟及接地槽的挖方(或爆破)及回填这一项目工程按杆塔形式划分为电杆坑、拉线塔坑、拉线坑、电缆沟的挖方(或爆破)及回填，自立式铁塔坑的挖方(或爆破)及回填及接地槽的挖方(或爆破)及回填三个定额节。
其工程内容综合了各杆塔坑、电缆沟挖方(或爆破)，修整、排水、装拆挡土板及回填，工器具移运等项目。
并按不同土质及坑深(接地槽不分坑深)划分相应的定额子目，计量单位为“m3”。
3．工程量计算规则(1)杆坑、拉线坑、塔坑的土、石方量。
基坑的断面形状通常有圆形、正方形、长方形等三种，但最常用的是后面两种。
1)平截方尖柱体适用于为正形的基础截面，如底盘、现浇基础等()21123a aa a hV ++⨯=(6—1)2)平截长方尖柱体适用于长方形截面的基础，如拉线盘()()[]11116b a b b a a ab hV ++++⨯=(6—2)(2)无底盘、卡盘的电杆坑h V ⨯⨯=8.08.0 (6—3)如果h ≥1．5m 时，按放坡计算。
110kv及以上架空线路输电工程计算规则
11OkV及以上架空线路输电工程计算规则
IlOkV及以上架空线路输电工程计算规则包括以下内容：
1.基础工程:根据不同的地质条件和基础类型,采用不同的计算方法。
例如，对于岩石基础，需要根据岩石的种类、风化程度、承载力等因素进行计算；对于土基础，需要根据土壤的种类、承载力、地下水位等因素进行计算。
2.杆塔工程：根据杆塔的种类、高度、重量等因素进行计算。
例如,对于自立式铁塔，需要考虑铁塔的重量、重心位置、风载等因素；对于拉线式铁塔，需要考虑拉线的长度、角度、材料等因素。
3.架线工程：根据导线的种类、截面积、张力等因素进行计算。
例如，对于钢芯铝绞线，需要根据钢芯和铝线的截面积、弹性模量等因素进行计算；对于光纤复合架空地线，需要根据光纤的种类、截面积、张力等因素进行计算。
4.接地工程：根据土壤的电阻率、接地电阻的要求等因素进行计算。
例如，对于一般土壤，需要根据土壤的电阻率、接地体的长度、埋深等因素进行计算；对于高电阻率土壤，可能需要采用降阻剂或其他辅助措施。
5.其他工程：包括通道清理、通道占地补偿、树木砍伐、建筑物拆迁等。
这些工程的费用需要根据具体情况进行估算。
总之，11OkV及以上架空线路输电工程计算规则是一个复杂而细致的过程，需要综合考虑多种因素。
在实际操作中，建议咨询专业的电力工程师或相关机构以获取准确的信息和指导。
110kv及以上架空线路输电工程计算规则
110kv及以上架空线路输电工程计算规则110kv及以上架空线路输电工程计算规则是在输电工程中用于设计和计算架空线路的一套准则和规范。
这些规则旨在确保架空线路的设计满足电力系统的输电要求，同时保证线路的安全、可靠和经济性。
根据电力系统的负荷需求和输电距离，确定输电线路的额定电压等级为110kv及以上。
设计过程中需要考虑电力负荷的大小、线路的长度、承载能力等因素，以确定合适的电压等级。
根据所选定的电压等级，选择适当的导线材料和型号。
导线材料的选择需要考虑电阻、电抗、导热、机械强度等因素。
根据导线的截面积、电阻、电抗等参数，计算导线的负荷能力、短路能力和流态稳定性。
还需考虑架空线路的安装方式和绝缘方式。
安装方式可以选择为一段塔杆或两段塔杆，根据地形和线路长度决定。
绝缘方式可以选择杆侧绝缘、导线绕片绝缘或串列绝缘，根据线路电压等级和环境要求选择合适的绝缘方式。
在计算过程中，需要考虑导线的过载能力、短路能力和电压降等参数。
通过计算，可以确定导线的截面积、跨越距离、塔杆高度和间距等参数。
同时，还需要考虑冰、风、地形等外部环境因素对导线的影响，以保证线路的安全运行。
在设计完毕后，还需要进行检查和验证，确保设计满足相应的国家和行业标准。
这些标准通常包括输电线路的安全距离、可靠性指标、保护装置要求等，以确保输电线路在运行过程中达到安全、可靠和经济的要求。
110kv及以上架空线路输电工程计算规则是为了确保输电线路的设计满足电力系统的输电要求而制定的准则和规范。
通过合理选择电压等级、导线材料和型号，考虑安装方式和绝缘方式，进行对各种参数的计算和验证，确保线路的安全、可靠和经济运行。
架空输电线路工程量计算通用格式
架空输电线路工程量计算通用格式7.0.1 架空输电线路工程量计算通用项目划分及工程量计算规则按照表的规定执行。
7.0.2 架空输电线路工程量计算通用工程量计算规则及包括的工作内容见表。
7.0.3 架空输电线路工程量计算方法按照《电力工程建设预算定额》（输电线路工程）相关规定执行。
表7.0.1 架空输电线路工程量计算通用项目划分及计算规则表8架空输电线路工程建设场地征用及赔偿工程量计算通用格式8.0.1 架空输电线路工程建设场地征用及赔偿工程量计算通用格式按表的规定执行。
表8.0.1 架空输电线路工程建设场地征用及赔偿工程量计算通用格式附录工程量计算文件编制格式附录1工程量计算书封面格式___________________ 工程工程量计算书编制单位：_____________________________________编制时间：附录2 填表须知格式填表须知1. 工程量计算文件及表格应由具有电力行业工程造价专业从业及执业资格的人员填写。
2. 工程量计算文件中所有要求签字、盖章的地方，必须由规定的单位和人员签字、盖章。
3. 各单位工程、分部分项工程的项目设置和内容范围，应符合本规范中相关标准的规定。
4. 分部分项工程量计算表格的各项目编码、项目名称、项目特征、计量单位、工程量等内容应严格按照本规范规定填写。
5. 工程量的计算与统计应按本规范规定的工程量计算规则计算。
6. 设备材料名称、型号规格、计量单位、数量等内容应按照设计图纸的相应内容填写。
7. 工程量数据的小数位数应遵守下列规定：（1）以“ t ”为单位，应保留小数点后三位。
（2）以"m3'、“m2'、“m”为单位，应保留小数点后两位。
（3）以“个”、“只”、“串”、“台”等为单位，应取整数。
附录3签字页格式主要编审人员批准：________________________________________________（本人签字）审核：________________________________________________（本人签字、盖章）校核：________________________________________________（本人签字、盖章）编制：________________________________________________（本人签字、盖章）附录4 编制说明格式及内容编制说明一、工程概况：1、变电工程：工程建设地点、建设性质，本期容量、规划容量，主变压器型号、台数，电气主接线，配电装置，补偿装置，计划开工日期、竣工日期，站址自然地理特点，站址交通状况，征地情况、场地租用情况等。
工程类kv以下架空配电线路安装工程量
辅助材料用量计算：根据工程需要，计算其他辅助材料的用量，如绝缘子、金具等。
金具材料用量计算
拉线及配件用量：根据拉线数量和长度计算
导线及避雷线用量：根据线路长度和规格型号计算
横担用量：根据电杆数量和长度计算
绝缘子用量：根据耐张段长度和绝缘子串长度计算
其他材料用量计算
导线用量：根据设计图纸和施工方案确定
导线截面面积计算：根据导线的规格和载流量要求，计算导线的截面面积。
金具安装工程量计算
安装工程量计算方法：根据设计图纸和施工规范，计算金具的种类、规格、数量和安装位置。
安装工程量计算注意事项：考虑金具的材质、规格、连接方式等因素，确保计算准确。
安装工程量计算依据：依据设计图纸、施工规范、材料表等资料进行计算。
电杆直径：根据设计要求和电杆承载能力确定
电杆长度：根据设计要求和现场实际情况确定
电杆数量：根据线路长度和设计要求确定
导线材料用量计算
导线截面积计算：根据线路的电压等级、输送容量和最大负荷利用小时数等因素确定导线的截面积。
导线长度计算：根据线路的起点和终点坐标，计算导线的长度。
导线材料用量计算：根据导线的截面积和长度，计算所需导线的重量和数量。
安装工程量计算公式：金具安装工程量（t）= 金具质量（t）× 安装数量。
拉线制作安装工程量计算
辅助工程量计算
PART 04
基础工程量计算
土石方开挖：根据施工图纸和现场实际情况计算
基础钢材加工：根据施工图纸和现场实际情况计算
基础安装：根据施工图纸和现场实际情况计算
混凝土浇筑：根据施工图纸和现场实际情况计算
THANK YOU
汇报人：XX
工程类kv以下架空配电线路安装工程量
架空线路工程量计算规则
架空线路工程量计算规则一、前言说到架空线路，大家可能会想，这不就是在空中晃来晃去的电线吗？是的，没错！它不仅美观，还能有效节省空间，但在计算工程量的时候，可不是闹着玩的哦。
今天咱们就来聊聊架空线路工程量的计算规则，让它变得简单易懂，不再让人抬头仰望。
二、架空线路基础知识2.1 什么是架空线路首先，咱们得知道，架空线路其实就是把电缆线架在杆子上，能让电流方便地从一个地方送到另一个地方。
就像你出门时，肩上扛着一袋葱，轻松又自在！而这一工程，通常会有几根这么“扛葱”的杆子，不同的杆子用在不同的地方，造价也会差别很大。
2.2 常见材料及设备接下来，必须得提到的就是那些架空线路的“真身”，比如电缆线、绝缘子和其他配套设施。
这些小家伙们就像是架空线路的“战士”，少了一个都不行。
而且，很多时候，咱们需要根据线路的长度、杆子的高度、间距等数字来进行详细的计算，真的是一门高深的学问。
三、架空线路工程量的计算方法3.1 线路长度的计算咱们先从最简单的说起，线路长度的计算。
要知道，架空线路可不是随便架架就行的，它有自己的规矩。
计算线路长度，就是根据杆子之间的距离和电缆的弯曲程度来算的，简单的说就是——用直尺量一量。
不多说，一个杆子到另一个杆子大约多少米，乘上总杆数，就得出个大概的数字。
不过，有时候线路可不止是那么简单，还得加上些“弯弯绕绕”，就是电缆在拐角处的加长部分。
就像糖葫芦，虽然都是葫芦，但有些糖葫芦可能会比别的更引人注目！3.2 杆数和基础的计算好了，咱们接下来聊聊杆数和基础的计算。
架空线路就像一座桥，杆子就是桥墩，没了它，整个框架都要垮掉。
通常来说，计算这些杆数可不是随口说说，而是要根据设计图纸、实际勘测等多方面的因素进行评估。
要知道，一根杆子的成本可是各位老板心头的一大痛，这可关系到咱们的经济命脉，因此每根杆子都得算得清清楚楚。
基础的计算也是一门学问，杆子得有根基，不然风一吹，可能就“哐当”一声倒了。
好的基础才能好好立住杆子，说明选择合适的桩基、土壤承载力等都是很重要的，像盖房子，基础打得稳，楼层才会高。
架空输电线路工程计量
c. 未涉及余土清理，需要时另按施工基面挖方和工地 运送计算（土石方工程中已简介）；
基础工程（续）
f. 混凝土现场浇制中，施工用水已在定额中综合考虑 了100m旳平均运距，若人力运距超出100m旳部分， 可按500kg/m3混凝土旳用水量（运送重量则为 500kg×1.2=600kg）另计算工地运送；
9. 塔头部分旳支架及横担（型钢）旳吊、组装，能够塔头 旳总重量（t）与塔全高（m）旳乘积“t·m”为计算单 位；
10. 高塔组立适应于塔高超出60m旳铁塔组立；
11. 对塔高超出195m或塔重超出1.2t/m时，应按每米塔重旳 增长百分比（以1.2t/m 为基数）计算人工、机械费；
杆塔工程（续）
——
▪ 工程3.0m量以内拟定1：：0.22
1：0.30
1：0.33
——
3.0m以上 1：0.30
1：0.45
1：0.60
——
1. 根据地质情况，分别按“杆塔坑土石方工程量计算表”
与“拉线坑土石方工程量计算表”查取；
2. 按照《定额》计算规则计算（对照公式解释阐明）；
3. 回填土方已综合在定额子目基价内，不再计算；
12. 拉线制作与安装旳定额单位为“根”，统计时应按拉线 截面、组合方式、组装型式等分别汇总。拉线长度按下 式计算：拉线旳预算长度=（设计斜长+把头留长）× （1+损耗率）。计价后列入材料费。定额对不同材质和 规格已作了综合考虑，它合用于单根拉线旳制作与安装。 若安装V型、Y型等拉线时，应按两根计算 ；定额内拉 线上把高度按40m考虑，超出40m每增高10m乘以1.1系 数，塔高不足10m按10m计算；
架空输电线路工程计量46页文档
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
架空输电线路工程计量
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
10kv以下架空配电线路安装工程量
量，如图所示。定额不包括卡盘、 底盘、拉线盘、抱箍及拉线棒价值， 需另计。 (2)立电杆——以杆高分档，以“根” 计量。 (3)水泥电杆焊接——以“一个口”计 量。
• (4)横担安装 • 定额分10kV以下横担安装、1kV以下横担和进户横担安装。
• 安装工作包括内容与10kV以下横担安装相同。
1kV以下横担用途及组合
• 3)进户横担安装： 进户横担也称进户支架，其进户
装置如图所示。 • 项目划分： 以一端埋墙、两端埋墙和2线、4
线、6线划分类别，以“根” 计算工程量。
• 进户横担安装工作包括埋设横 担、装绝缘子、装防水弯头等 工作。
• 上述10kV以下，1 kV以下和进户横担定额不包括制作， 横担本应是工厂生产镀锌产品，
• (2)导线跨越 • 导线架设时跨越障碍物，以“处”计量。指跨越档内跨越
一种障碍物为“1”处；若有两种以上障碍物时，应视每 一种为“1处”，并分别使用定额。
• 障碍物——指电力线、通讯线、公路、铁路、河流等。 • 导线跨越工作包括：搭设跨越架，拆架及安全监护等。
• (3)进户装置安装 • 1)进户线应称接户线，它必须是绝缘导线，按导线截面大小
石质不同用第二篇相应子目。 • 土石方量按下列公式计算，如图所示，其计算公式为：
注意： 杆坑需增挖立杆“马道”时，每个马道按0．2m3土石方量计算，并计人该杆坑土
石方量内。 杆坑回填土量，不扣除卡盘、底盘及埋入杆坑内杆段的体积量，电杆坑土石方定额
已包括挖及填方工作。
4．杆体安装工程量计算
按架空线路杆塔组成的施工图计算工 程数量。杆体安装不足5根者，人 工和机械均乘以系数1．3计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杆塔工程（续）
6. 铁塔组立，定额所指的每基重量，是指铁塔本身型钢、 联板、螺栓、爬梯的重量，塔材以大代小按5%计； 7. 适用于塔高在62m以内的各种型式的铁塔组立； 8. 混凝土塔的基础及筒身，按其各自尺寸以立方米计算， 并执行建筑工程预算定额有关基础和烟囱的相应定额子 目； 9. 塔头部分的支架及横担（型钢）的吊、组装，可以塔头 的总重量（t）与塔全高（m）的乘积“t· m”为计算单位 ； 10. 高塔组立适应于塔高超过60m的铁塔组立； 11. 对塔高超过195m或塔重超过1.2t/m时，应按每米塔重的 增加比例（以1.2t/m 为基数）计算人工、机械费；
弯曲 系数
（5） 1.1 1.05 1.05 1.3 1.2 1.4 1.5 1.8 1.4 1.3
小计
（6） =（4）× （5） 0.825 0.683 0.21 1.04 1.02 1.12 0.60 1.17 1.19 1.17
工作量
（7） =（2）× （6） 1.320 1.366 0.147 1.664 0.816 2.464 0.660 1.521 1.428 1.755
工地运输
含义：指定额内未计价材料，从工地仓库运 输到现场杆塔位上所发生的单位工程费用。 工程量计算：
1. 装卸量（t）：根据图纸、资料，按《定额》中各类材料 分类，统计汇总各种未计价材料量，并按《定额》规定 计入损耗重量，即概预算量=设计量×（1+损耗率）， 然后按《定额》说明中主材单位运输重量，将相关材料 量折算为运输重量即为装卸量，即装卸量=概预算量× 毛重系数（或单位重量）； 2. 运输量（t· km）：根据所计算的装卸量，分别乘以不同 计算见后实例）
岩石 无模板 0.10 有模板 0.20
土质分类
普通土、坚土、 泥水 、流砂 松砂石、水坑 0.20 0.30
操作裕度（m）
土石方工程（续）
土质分类 坚土 普通土、水坑 松砂石 泥水 、流砂、 岩石
2.0m以内
3.0m以内 3.0m以上
1：0.10
1：0.22 1：0.30
1：0.17
1：0.30 1：0.45
1：0.22
1：0.33 1：0.60
——
—— ——
工程量确定：
1. 根据地质情况，分别按“杆塔坑土石方工程量计算表” 与“拉线坑土石方工程量计算表”查取； 2. 按照《定额》计算规则计算（对照公式解释说明）； 3. 回填土方已综合在定额子目基价内，不再计算； 4. 对岩石坑的开挖，一般地段均以爆破施工计算； 5. 尖峰及施工基面按设计提供、估算资料、 《定额》计算 规则进行计算；
基础工程（续）
5. 各类现浇基础的超灌量，按设计规定计算，无规定时灌 注桩基础按设计量的23%考虑，掏挖式、钻孔爆扩基础 按设计量的7%考虑，岩石灌浆基础按设计量的8%考虑； 6. 护坡挡土墙及排洪沟砌筑： a. 未包括挖土工作，需要时按土石方工程中的排水沟 挖方计算，护坡和挡土墙内侧需填土时，可按土石 方工程中的2.0m内普通土和相应工地运输计算； b. 砂浆用量，按设计规定计算，无规定时可按护坡、 挡土墙体积的20%计列；
26.50
8.37 18.26 9.32 29.04 16.17 20.15
⑨、⑩
2.7
10+1.2+0.9+2.2+4=18.30
49.41
合计 平均运距
14.0 14 工作量201.3/14+超出运距15
201.30 30.00
工地运输（续）
人力平均运距计算表
线路分 段号
（1） ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
工地运输（续）
工地运输平均运距计算实例：
设某架空线路工程单回路长度为14km，沿线工程地形： 平地4.3km，泥沼2.4km，丘陵3.7km，一般山地2.3km， 高山1.3km。汽车运输道路均为平地，工地仓库设在火 车站至线路中途，运距为25km，当地装材预算价运输 范围为10km，超出的15km可计入工地运输，运输方式 为汽车和人力运输两种，计算平均运距？（线路路径示 意见附图） 弯曲系数由各省规定，参考值为：平地1.05~1.1，河网、 泥沼1.1~1.2（有河流阻碍时可考虑1.1以上），丘陵 1.1~1.3，一般山地1.3~1.5，高山1.6~1.8 。
a. 现浇和预制基坑余土：砼体积（m3）×0.3 ×1.5t/m3 b. 灌注桩钻孔的渣土按桩设计体积（m3） ×1.7t/m3 计算， 1.7t/m3 即在土方单位重量1.5 t/m3 基础上增 加0.2 t/m3的含水量；
基础工程
基础工程量：
1. 定额有预制基础、现浇基础、岩石基础、灌注桩基础、 护坡挡土墙及排洪沟砌筑、基础防腐六大类； 2. 预制基础：按基、块、组为计量单位，并按每基某类得 每块、每腿得重量进行汇总，如底盘安装，双杆每基二 块，每块重量500kg以内共**基；拉盘安装，每组一块， 每块重量300kg以内共**组； 3. 现浇基础：
分段线 路长度
（2） 1.6 2.0 0.7 1.6 0.8 2.2 1.1 1.3 1.2 1.5
运输距离
地形
（3） 平地 平地 平地 泥沼 泥沼 丘陵 山地 高山 山地 丘陵
直线距离
（ 4） （0.4+1.1）/2=0.75 （1.1+0.2）/2=0.65 （0.2+0.2）/2=0.2 1.6/2=0.75 （0.9+0.8）/2=0.85 （0.8+0.8）/2=0.8 （0.8+0.0）/2=0.4 1.3/2=0.65 （1.3+0.4）/2=0.85 （0.4+1.4）/2=0.9
土石方工程（续）
“土石方工程量计算表”的使用方法：
1. 表中已按不同的土质、坑深和相应的边坡系数计算，拉 线坑的计算宽度已经计入操作裕度，但杆塔坑的底宽为 坑底的实际开挖宽度，使用时应按设计底宽加上不同土 质规定的两边操作裕度后，直接按坑深查表； 2. 表中杆塔坑的计算底宽均按偶数排列，如出现奇数时， 其土方量可按下式近似求得：V=（A+B-0.02h）/2，式 中A、B为相邻偶数得土方量，h为坑深；
合计 平均运距
14.0 14 13.141/14
13.141 0.94
土石方工程
基本要求：
1. 土质分为普通土、坚土、松砂石、水坑、岩石、泥水 、 流砂，同一坑、槽中出现两种以上土质时，以含量大的 一种确定类别，若遇流砂层，均按流砂坑计算； 2. 电杆、铁塔坑的挖土（石）方，应按其底面积、坑深， 以立方米计算，按规定需计算操作裕度、放坡的分别计 算汇总；
杆塔工程（续）
12. 拉线制作与安装的定额单位为“根”，统计时应按拉线 截面、组合方式、组装型式等分别汇总。拉线长度按下 式计算：拉线的预算长度=（设计斜长+把头留长）× （1+损耗率）。计价后列入材料费。定额对不同材质和 规格已作了综合考虑，它适用于单根拉线的制作与安装。 若安装V型、Y型等拉线时，应按两根计算 ；定额内拉 线上把高度按40m考虑，超过40m每增高10m乘以1.1系 数，塔高不足10m按10m计算； 13. 接地不包括接地槽的挖、填方，以“根”为计量单位。 接地钢材的加工费，按基础工程定额编号YX3-100以吨 计算；接地钢带敷设每基按1根计算。接地钢管每基若超 过2.5m时，乘以系数1.25； 14. 接地电阻测定以“次· 基”为单位；
10+1.4+0.2+0.7+1.9/2=13.25
10+1.4+0.2+0.7/2=11.95 10+1.4=11.4 10+1.2+0.9/2=11.65 10+1.2+0.9+2.2/2=18.30 10+1.2+0.9+2.2+（0.8+0）/2=14.70 10+1.2+0.9+2.2+1.2=15.50
基础工程（续）
f. 混凝土现场浇制中，施工用水已在定额中综合考虑 了100m的平均运距，若人力运距超过100m的部分， 可按500kg/m3混凝土的用水量（运输重量则为 500kg×1.2=600kg）另计算工地运输； 4. 灌注桩基础：
a. 钻孔土质分类：一孔中有不同的土质时，应按设计 提供（或实际钻探）的地质资料分层计算； b. 不包括基础防沉台、承台和框梁的浇制，需要时另 按现浇基础计算； c. 未包括余土清理，需要时另按施工基面挖方和工地 运输计算（土石方工程中已介绍）；
基础工程（续）
f. 混凝土现场浇制中，施工用水已在定额中综合考虑 了100m的平均运距，若人力运距超过100m的部分， 可按500kg/m3混凝土的用水量（运输重量则为 500kg×1.2=600kg）另计算工地运输； 4. 灌注桩基础：
a. 钻孔土质分类：一孔中有不同的土质时，应按设计 提供（或实际钻探）的地质资料分层计算； b. 不包括基础防沉台、承台和框梁的浇制，需要时另 按现浇基础计算； c. 未包括余土清理，需要时另按施工基面挖方和工地 运输计算（土石方工程中已介绍）；
依据来源及内容
依据来源：
1. 初步设计阶段，各专业设计人作为专业配合交换资料提 供； 2. 施工图设计阶段，取自施工图设计文件——说明书和工 程图纸；
内容（7个单位工程）：
1. 工地运输；2. 土石方工程；3. 基础工程； 4. 杆塔工程；5. 架线工程； 6. 附件工程； 7. 电缆工程；
未计价材料量：
1. 将混凝土按强度（标号），依照配合比，分解为水泥、 砂、石和水的设计用量，再考虑损耗系数；
基础工程（续）
2. 底拉盘作为装置性材料处理，不需按混凝土分解为水泥、 砂、石和水，按规格分类统计； 3. 现浇混凝土是按每基混凝土量档次归纳统计； 4. 未计价材料的损耗率查《定额》总说明；
