办公大楼等电位联结设计与施工
等电位连接施工方案
等电位连接施工方案1. 引言等电位连接在电气工程中广泛使用，可以有效地减小设备之间的电位差，提高设备的安全性和运行效率。
本文将介绍等电位连接的概念及其施工方案，旨在帮助读者了解等电位连接的重要性，并指导如何正确进行施工。
2. 等电位连接的概念等电位连接是指使用导体将设备之间的电位保持在同一水平，从而消除设备间的电位差。
它可以有效地减小电流在设备之间的流动，降低火灾和电击等安全风险，并提高设备的运行效率。
3. 施工准备在进行等电位连接的施工前，需要进行一些准备工作，包括以下几个方面：3.1 材料准备•铜排或铝排：用于连接设备之间的等电位导体。
•接地线：用于将等电位导体连接到地块的接地系统。
•螺栓、螺母和垫圈：用于固定等电位导体。
3.2 设备检查在施工前，需要对待连接的设备进行检查，确保设备表面干净无油污，并排除设备可能存在的接地故障。
3.3 施工图纸根据实际工程情况，制定等电位连接的施工图纸，明确设备之间的连接方式，包括导线的位置、固定方式等。
4. 施工步骤按照以下步骤进行等电位连接的施工：4.1 确定连接点根据施工图纸，确定设备之间的连接点，使之符合工程要求。
4.2 准备等电位导体根据实际情况，将铜排或铝排切割成所需长度，并对其表面进行清洁，确保无油污。
4.3 连接设备将等电位导体连接到设备之间的连接点，使用螺栓、螺母和垫圈固定导体与设备。
4.4 接地连接将等电位导体连接到地块的接地系统，确保良好的接地效果。
4.5 防腐处理根据工程要求，对等电位连接的导体进行防腐处理，提高其耐久性和安全性。
4.6 施工记录在施工过程中，及时记录施工细节，包括连接点、导体长度、防腐处理等信息，方便后续维护和管理。
5. 施工注意事项在进行等电位连接的施工过程中，需要特别注意以下几个方面：•施工人员应具备相关的电气知识和操作经验。
•施工图纸应根据实际情况合理调整，确保连接位置正确。
•导体连接要牢固可靠，确保电路畅通。
浅谈等电位联结设计与施工中应注意的问题
工 技 术
浅谈等电位联结设计与施工中应注意的问题
李凌 陕西烽火通信 集团公司 陕西
７ ２ １ ０ ０ ６
【 摘 要】Ｉ Ｅ Ｃ 标准把等电位联结作为电气装 置最基本的保 护， 我国 盆、 金属 采暖管 和地面钢 筋 网通 过等 电位 联结线 在 局部 等电位联 结端 《 建 筑物防雷设计规 范》Ｇ Ｂ ５ ０ ０ ５ ７ —９ ４ （ ２ ０ ０ ０ 版） 、《 电梯工程施 工质量验收 子板处 连接在一 起 ， 当墙 为混凝土 墙时， 墙 内钢 筋网也宜与等 电位联 结 规 范》Ｇ Ｂ ５ ０ ５ １ ０ －２ ０ ０ ２ 、《 建 筑 电气工 程 施 工 质量 验 收 规 范》Ｇ Ｂ ５ ０ ５ ０ ５ －２ ０ ０ ２ 线连 通； 金属地漏、 扶 手、 浴 巾架、 肥 皂盒等孤 立之物可不作连接 。 局 部 已将建 筑物 内作等电位联 结规 定为强制性的电气安全措 施 ， 本文讨论 了 等 等 电位 联结 端 子板应设 置在方 便检测 的位 置， 等 电位联 结端 子 板应 采 电位联结在设计和施工中应该注意的一些问题 。 取螺 栓联结 ， 以便拆 卸进行 定期检测 。 ２ ． ２ 水泵房等 电位联 结安装 【 关 键字】等电 位联 结； 端予板 ； 电涌保护器 水泵房 特别 是设在 地下层的水 泵房处 在潮 湿环 境中， 应 作局部 等 等 电位联结 定义 ： Ｇ Ｂ ５ ０ ０ ５ ７ － ９ ４ 对 等电位联接 的定义 ： 将分 开的装 电位联 结 ， 但目 前 在 工程 中水 泵房 作局 部等 电位联 结 的设 计不多见 ， 置、 诸导 电物 体等用等 电位连 接导 体或 电涌保护 器连 接起 来以 减小雷 但我认 为此 部位 应设 等电位 联结 ， 从 而保证 人 身安全 。 水泵房 的局 部 电流在它们之间产生的电位差。 等电位联 结安 装可参见 《 利 用建 筑物金 属体做 防雷及接 地装 置安装 》 等电位联 结作用 ： 它 对用 电安 全、 防雷以 及电子 信息设备 的正 常工 （ ０ ３ Ｄ ５ ０ １ －３ ） 第６ ０ 页示 例。 作和安 全 使用， 都 是十分必 要的 。 根 据理论 分析， 等 电位联 结作用范 围 局部 等电位 联结安 装完毕后， 应进行导通性测试 ， 测试 用 电源可采 越小 ， 电气上 越安全。 用空载 电压 为４ － ２ ４ ｖ 的直 流或交流 电源 ， 测试电流不应小于 ０ ． ２ Ａ， 若等 等电位联结分类 ： 电位联 结端 子板与等 电位联 结 范围内的金 属管 道等金 属体未 端之 间的 １ ． １ 总等 电位联 结作用于全 建筑物 ， 由等 电位联 结端 子板放 射连接 电 阻不超 过 ３ 欧姆 ， 可认为 等 电位联 结是 有效 的， 如发 现导通 不良的 管 或链接进 出建筑物 的金属管道、 金属结构 构件等。 道连 接处 ， 应作跨接 线。 在施 工时， 各工种 间需密 切配合， 以保证等 电位 １ ． ２ 局 部等电位联结是 在一局 部场所范 围内通过 局部等 电位联 结端 联 结的始终导通 。 子板 把 各可导 电部分 连 通 。 一般 是用在 浴室、 游泳 池 、 医 院手术室 、 农 三、 辅助 等 电位联 结 安装 中应 注 意的 问题 牧 业等场所 ， 发 生电击事故 的危险性较 大， 或 为满足信息 系统抗 干扰的 辅 助等 电位 联结 的做 法是在各 导 电部 分之 间， 用导 线直 接连 通 ， 要求 ， 一般局部 等电位 联结也都 有一 个端子板或 者连成环 形。 使 其电位 相等或 接近 。 它把电气装置上平 时不 带电压 ， 但 故障情况下 可 １ ． ３ 辅助 等电位联 结是在 建筑 物做了总等 电位 联结之 后， 在 伸臂范 能 带 电压 的易触及 的导 电部 分与不属电气装 置组成部 分 的可导 电部 位 围内的某些外露可导 电部分与装 置外可导 电部 分之间， 再用导线 附加连 用联 结线直 接连 通 。 如 金属 门或窗旁 有配 电箱 、 柜， 则配 电箱 、 柜 与金
等电位连接施工方案
等电位连接施工方案引言在电力系统中，等电位连接是保障系统安全和稳定运行的关键步骤之一。
等电位连接是指将系统中的多个设备或设施的地电位相连，以确保它们具有相同的电势，以防止电流通过地势之间的不均匀分布而引起的电压差。
本文将介绍等电位连接的施工方案，并讨论一些注意事项和常见问题的解决方法。
施工准备在开始等电位连接的施工之前，需要进行一些准备工作，以确保施工的顺利进行。
以下是一些施工准备的步骤：1.规划和设计：在施工之前，需要制定一个详细的规划和设计方案。
这将包括确定需要连接的设备或设施、连接方式和线路布置等信息。
2.材料准备：准备好所需的材料，例如导线、接头、绝缘子等。
确保材料的质量符合相关标准，并提前采购，以防止延迟施工进度。
3.设备检查：在施工之前，对需要连接的设备进行检查。
确保设备的接地系统完好无损，并检查设备的工作状态。
4.安全措施：在施工过程中，要严格遵守安全操作规程，戴好防护用具，并确保施工区域的安全。
施工步骤下面是等电位连接的施工步骤：1.设备清洁：在连接之前，应清洁设备表面以去除污垢和氧化物。
这有助于确保良好的电接触。
2.导线剥皮：将导线剥皮，露出足够的导线长度以进行连接。
3.接头安装：使用合适的接头，将导线连接到设备的接地点。
确保连接紧固可靠，以防止松动。
4.绝缘处理：对接头处和导线暴露部分进行绝缘处理。
可以使用绝缘胶带、绝缘套管等材料进行绝缘。
5.连接检查：完成连接后，检查连接的质量和稳固性。
使用万用表或接地测试仪检测连接的电阻，确保连接良好。
6.测试和验证：在完成施工后，进行测试和验证，确保连接的等电位性能符合要求。
可以进行电阻测试、绝缘测试等。
注意事项和常见问题解决方法在等电位连接施工过程中，需要注意以下事项和常见问题的解决方法：1.接地点选择：选择合适的接地点非常重要。
应优先选择设备本身具有的接地点，如果没有合适的接地点，则需要另外设计。
2.导线选择：导线的选择应根据需要传输的电流和电压来确定。
等电位连接施工方案
等电位连接施工方案本工程通过等电位联结端子板，将进出建筑物的金属管道、上、下水、热力、燃气、建筑物金属结构及接地干线互相连通。
总等电位盘、局部等电位盘由黄铜板制成。
在电话房、消防控制室、电梯机房等处作局部等电位连接，并由局部等电位盘用BVR-1*25MM2多股铜导线穿SC25钢管与接地装置相连，在各层强弱电竖井，卫生间处设局部等电位连接并有井内设置-40*4镀锌扁钢，固定安装。
1 等电位连接的一般规定：1.1、等电位联结线与金属管道的连接采用抱箍，抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。
1.2、等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。
1.3、等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。
1.4、等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压变4～24V 的直流或交流电源，测试电流不应小于0.2A，当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时，可认为等电位联结是有效的，如发现导通不良的管道连接处，应做跨接线，并在投入使用后应定期做测试。
1.5、建筑物等电位联结干线应从与接地装置不少于2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
2 卫生间局部等电位连接卫生间局部等电位祥见《卫生间局部等电位连接施工方案》。
4.3 电线、电缆穿管敷设本工程动力配管及应急照明配管均为镀锌钢管，镀锌钢管严禁对口熔焊连接，配管时的跨接线必须作好，用专用接地卡跨接两卡间的连线为铜芯软导线，截面积不小于4mm 。
除动力系统、消防系统的镀锌钢管为明敷设，其余镀锌钢管均为暗敷设。
按照建设方恢复的设计洽商记录要求本工程施工所采用钢管为镀锌钢管，当图纸要求钢管的公称直径大于40mm时选用热镀锌钢管，a当图纸钢管的公称直径小于等于40mm时选用冷镀锌钢管。
等电位联结接地系统安装施工方案-secret

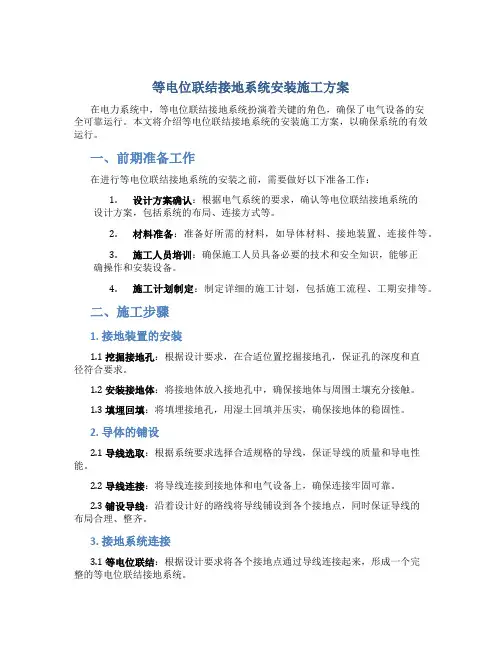

等电位联结接地系统安装施工方案在电力系统中，等电位联结接地系统扮演着关键的角色，确保了电气设备的安全可靠运行。
本文将介绍等电位联结接地系统的安装施工方案，以确保系统的有效运行。
一、前期准备工作在进行等电位联结接地系统的安装之前，需要做好以下准备工作：1.设计方案确认：根据电气系统的要求，确认等电位联结接地系统的设计方案，包括系统的布局、连接方式等。
2.材料准备：准备好所需的材料，如导体材料、接地装置、连接件等。
3.施工人员培训：确保施工人员具备必要的技术和安全知识，能够正确操作和安装设备。
4.施工计划制定：制定详细的施工计划，包括施工流程、工期安排等。
二、施工步骤1. 接地装置的安装1.1 挖掘接地孔：根据设计要求，在合适位置挖掘接地孔，保证孔的深度和直径符合要求。
1.2 安装接地体：将接地体放入接地孔中，确保接地体与周围土壤充分接触。
1.3 填埋回填：将填埋接地孔，用湿土回填并压实，确保接地体的稳固性。
2. 导体的铺设2.1 导线选取：根据系统要求选择合适规格的导线，保证导线的质量和导电性能。
2.2 导线连接：将导线连接到接地体和电气设备上，确保连接牢固可靠。
2.3 铺设导线：沿着设计好的路线将导线铺设到各个接地点，同时保证导线的布局合理、整齐。
3. 接地系统连接3.1 等电位联结：根据设计要求将各个接地点通过导线连接起来，形成一个完整的等电位联结接地系统。
3.2 连接检查：对接地系统的连接进行检查，确保所有连接牢固可靠，没有松动或腐蚀现象。
3.3 接地系统标识：为接地系统各个部分进行标识，方便后续的监测和维护工作。
三、系统调试与验收在等电位联结接地系统安装完成后，需要进行系统的调试与验收，确保系统正常运行。
1.系统测试：对接地系统进行电阻测试和绝缘测试，确保系统的导通性和绝缘性符合标准要求。
2.运行试验：将系统接入正常运行状态，观察系统运行情况，确保各项操作正常运行。
3.验收报告：编制安装施工过程的验收报告，包括施工情况、测试结果等内容，并提交给相关部门进行验收。
等电位联结施工工法(2)
等电位联结施工工法等电位联结施工工法是一种常用的地下工程施工技术，旨在降低地下工程施工过程中的电位差，保证工程的正常运行。
本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面介绍等电位联结施工工法。
一、前言在地下工程施工中，地下设施的等电位是确保设施正常运行的重要因素之一。
而工程施工过程中产生的电位差往往会影响到设施的安全性和稳定性，因此需要采取适当的措施进行调整和管理。
等电位联结施工工法就是一种被广泛应用的调整电位差的方法之一。
二、工法特点等电位联结施工工法的特点主要包括以下几个方面：1. 可以有效减小地下设施之间的电位差，提高设施的安全性和稳定性。
2. 工法简单易行，不需要大量的专业设备和材料，降低施工成本。
3. 施工过程中对周边环境的影响较小，保护了现有设施和地下结构的完整性。
4. 可以提高工程的质量控制，确保施工过程中的电位达到设计要求。
三、适应范围等电位联结施工工法适用于各种地下工程，包括地铁隧道、地下管线、地下电缆等。
无论是新建工程还是维修工程，都可以采用这种工法进行电位控制。
四、工艺原理等电位联结施工工法的工艺原理是通过连接地下设施的金属件，将它们的电位保持在同一水平上。
具体的技术措施可以包括电位接地、电位联结、电位调整等。
这些措施可以通过金属导体、接地电阻器、电位调整装置等设备进行实施。
五、施工工艺1. 施工前需要详细勘察地下设施的电位情况，确定需要进行联结的设施。
2. 根据勘察结果，确定电位调整装置和连接方式。
3. 进行电位接地和接地电阻器布置。
4. 进行设施之间的电位联结。
5. 调整电位，使其达到设计要求。
6. 对工程进行质量检验和记录。
六、劳动组织等电位联结施工工法需要组织一支专业的施工队伍，包括施工人员、监理人员和质检人员等。
施工队伍需要具备一定的电工知识和操作经验，以确保施工质量和施工安全。
七、机具设备进行等电位联结施工需要一些常见的机具设备，包括电位测试仪、金属导体、接地电阻器、电位调整装置等。
等电位联结施工工法
等电位联结施工工法等电位联结施工工法是一种常用的电力工程施工工法，用于电力线路的建设和维护。
本文将介绍等电位联结施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
一、前言电力线路的建设和维护是电力工程中重要的一环，而等电位联结施工工法则是电力线路施工和维护中的一种常用方法。
它通过合理的施工技术和措施，在保证施工质量的同时，提高工作效率，减少施工难度和风险。
二、工法特点等电位联结施工工法有以下几个特点：1.高效节能：该工法采用机械化、自动化施工方式，减少人工投入和劳动强度，提高工作效率，节约时间和人力成本。
2. 施工质量高：采用先进的施工工艺和技术措施，确保施工质量符合设计要求，减少施工缺陷和质量问题。
3. 安全可靠：工法考虑了施工过程中的安全因素，采取相应的措施和应急预案，确保施工过程安全可靠。
4. 经济可行：工法在施工周期、施工成本和使用寿命方面经济可行，能够满足工程要求并达到预期效果。
三、适应范围等电位联结施工工法适用于各种电力线路的建设和维护，包括输电线路、配电线路、光缆线路等。
无论是新建工程还是老旧线路的维护，都可以采用该工法进行施工。
四、工艺原理等电位联结施工工法通过在施工过程中采取一系列的技术措施和工艺原理来实现。
首先，要理解等电位联结施工工法与实际工程之间的联系，明确施工目标和要求。
然后，根据施工目标和要求，确定适合的技术措施和工艺原理。
其中，常用的措施包括土建施工、设备安装、线路架设等，工艺原理包括土质分析、基础处理、固结加固等。
五、施工工艺等电位联结施工工法包括以下几个施工阶段：1. 土建施工：施工前需要对土质进行分析，确定基础处理措施，包括清理、平整、压实等。
2. 设备安装：安装相关电力设备，包括变压器、开关设备、绝缘子等。
3. 线路架设：将导线、电缆等架设在电力塔上，并进行联接和固定。
六、劳动组织等电位联结施工工法需要合理的劳动组织，确保施工任务的完成和施工进度的控制。
建筑物等电位联结技术要求
建筑物等电位联结技术要求一、材料要求1. 等电位端子箱（内设端子板）、等电位联结线、等电位联结用型钢等应符合设计要求，并应有产品出厂合格证或质量保证书。
2. 等电位端子箱内联结板及等电位联结线宜采用铜质材料，若采用镀锌扁钢时，应为热浸镀锌扁钢；等电位联结端子板的截面不得小于所接等电位联结线截面。
3. 等电位联结用的螺栓、垫圈、螺母等均应采用热镀锌制品。
二、工序控制1. 总等电位联结：应先检查确认总等电位联结端子的接地导体位置，再就近安装总等电位联结端子箱及端子板，然后按设计要求作总等电位联结。
2.局部等电位联结：应先检查确认连接端子位置及连接端子板的截面积，再安装局部等电位联结端子箱及端子板，然后按设计要求作局部等电位联结。
3.暗装等电位端子箱（盒）随土建结构预留好安装位置后安装，明装箱工程抹灰喷浆完成时安装。
4.需隐蔽的等电位联接干线、支线，应随土建结构施工时暗敷到位。
5.卫生间局部等电位联结线应等卫生间设备、管道安装时配合进行施工。
6.金属门窗的等电位联结应在门框定位后，墙面装饰层和抹灰层施工之前进行。
三、施工技术要求1. 建筑物等电位联结的范围、形式、方法、部位及联结导体的材料和截面应符合设计要求。
2. 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线应形成环形网路，支线间不应串联连接。
3. 等电位联结的外露可导电部分或其它金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固等连接应可靠导通。
4. 建筑物每个电源进线均应做各自的总等电位联结，所有总等电位联结系统之间应就近互相连通，使整个建筑物电气装置处于同一电位水平。
5. 所有进出建筑物金属管道及构件应作总等电位联结。
6. 电气竖井、水泵房、空调机房、发电机房、风机房、配电箱、母线槽、装有金属外壳排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框以及距外露导电部分2.5m伸臂范围内的金属栏杆、顶棚龙骨等金属体应按设计要求做局部等电位联结或辅助等电位联结。
等电位联结施工的规范要求及做法示例
等电位联结，通俗的讲是指将建筑物内人体所能触及到的金属导体及其他金属构件连接在一起，形成一个等电位网络，使得在其发生电气故障时（诸如雷击等），金属导体均保持在一个相等的电位，以减少雷击电流或其他电气故障产生的“浪涌”电流在它们之间产生的电位差，从而达到保护人生及设施安全的目的。
在当前的电气工程中，存在由于对等电位联结的理解不正确或思想不重视，经常出现安装不到位的问题，例如该联结的未联结，造成安全隐患。
本位总结了等电位联结施工的规范要求及做法示例，以供大家参考借鉴。
规范要求
►建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱联结。
支线间不应串联连接。
►等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。
►需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位连接，且有标识；连接处螺帽紧固，防松零件齐全。
►在高级装修的卫生间内，各种金属部件外观华丽，应在内侧设置专用的等电位联结点与暗敷的等电位联结支线联通，这样就不会因乱接而影响观感质量。
►等电位联结应可靠合理，不因某个设施的检修而使等电位联结系统开断，既不允许串联联结，必须并联联结。
做法示例
总等电位和局部等电位联结示例
局部等电位联结示例
卫生间局部等电位联结示例
总等电位箱标识、搭接做法示例
盥洗盆等电位联结示例
管道等电位联结示例
管道等电位联结示例
煤气进户管等电位联结示例
管道井管道等电位联结做法示例。
写字楼装修电气工程施工方法和方案
写字楼装修电气工程施工方法和方案1.1.1.管线敷设（1）工艺流程：（2）操作工艺：1）煨弯：刚性阻燃管采用弯簧煨弯。
钢管（JDG管）：一般小口径钢管使用板煨弯器，较大口径的使用液压煨弯器或采用热煨法。
2）箱、盒定位及固定：根据设计图要求，准确找出箱盒的位置，并标注出线盒、灯盒的尺寸位置。
在石膏板隔断墙体内预留箱盒时，先预制加工管子的长度，配合木工施工，稳住箱盒。
3）管路敷设：根据设计图要求预制管长，管路较长时加装接线盒。
管子入盒时用端接内锁母连接，并用顶帽保护管品，管与管之间用管箍加螺丝连接。
4）导线敷设：管内穿线前要清除管内砂土，以免损伤导线。
导线的相、零、接地保护线的颜色加以区分，用黄绿颜色做保护地线，蓝色颜色导线做零线。
穿管时与带线绑扎穿管后，在接线盒、开关盒、灯头盒内导线的预留长度为15cm，配电箱内预留箱体周长的1／2／线路接、焊、包全部完成后，进行自检和互检，检查无误后进行绝缘摇测。
（3）注意事项：1）预埋地插线盒要求灰浆饱满，平整牢固，坐标正确。
预埋前加填充物封堵盒口。
JDG线管连接紧密，管口光滑，护口齐全。
管子弯曲处无明显折皱，管子进入盒、箱采用端接头与内锁母，要拧紧盒壁不松动。
在管路较长时，应加接线盒。
2）导线规格、型号符合设计标准，盒箱内清洁无杂物，护口、护线套穿齐全无脱落，明线排列整齐，连接牢固，包扎严密，绝缘良好，不伤线芯。
1.1.2.开关、插座安装（1）工艺流程（2）操作工艺1）清理：清除盒内杂物，用吸尘器将灰尘擦净。
2）开关接线：同一场所有开关切断位置应一致，且操作灵活，接点接触可靠；电器、灯具的相线应经开关控制。
3）插座接线：单相两孔插座接线时，面对插座左零线右相线。
单相三孔插座接线时，面对插座左零线，右相线上地线。
开关、插座安装：安装高度和位置符合设计要求，面板干净端正，并与墙面平齐，螺丝固定牢固。
4）注意事项开关插座安装时不得碰坏墙面，插座的零线与地线严禁混用。
建筑电气工程的等电位联结及其施工质量
建筑电气工程的等电位联结及其施工质量等电位连接(也叫联结)是指“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差”。
等电位联结在电气设计中，是一种行之有效的安全措施，它对于建筑物的防雷及电气安全具有十分重要的作用，广泛应用于住宅楼的电气施工中。
为此，为了避免种种电气事故的发生，文章就建筑电气工程的等电位联结及其施工质量展开探讨，以供参考。
1等电位联结的分类1.1 总等电位联结( MEB) 总等电位联结是指将建筑物内的下列导电部分都在进线配电箱近旁的总等电位联结箱接地母排上相互联结，即：进线配电箱的PE (PEN母排；从接地极引来的接地干线；建筑物内的输送管道及类似的金属件，如给排水管道、集中采暖、空调系统的管道；建筑物钢筋混凝土内的钢筋网、金属构件等。
1.2 局部等电位联结( LEB) 局部等电位联结是指在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。
如卫生间、水泵房、游泳池、喷水池、医院手术室等应做局部等电位联结。
1.3 辅助等电位联结( SEB) 辅助等电位联结是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分（如金属管道、金属结构件）之间直接用导体作联结。
如金属门或窗旁有配电箱、柜，则配电箱、柜与金属门、窗作辅助等电位联结。
2等电位联结的作用2.1 电击防护等电位联结是内部防雷措施的一部分，其在一定程度上可降低建筑物内间接接触电击的间接接触电压和不同金属部件间的电位差，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。
2.2 静电防护等电位联结可将静电电荷收集并传送到接地网，从而消除和防止静电危害，以避免静电产生火花放电，引起火灾、爆炸或电击。
2.3 电磁干扰防护等电位联结可很好地实现机房系统内屏蔽和设备间的电气连接，从而可最大限度减小电位差，避免外部电流侵入系统。
2.4 触电保护在住宅的卫生间做等电位联结，当卫生间的电器因漏电而导致人体将有可能受到电击时，而等电位联结可使电气设备外壳与楼板墙壁电位相等，从而可极大地避免人体受电击的伤害。
办公楼电气施工方案资料
办公楼电气施工方案资料一、项目背景办公楼电气施工方案是为了满足办公楼内电气设备和照明的需求，保证办公楼正常运行，提供一个舒适的工作环境。
二、电气材料及标准1.电缆：选用阻燃型绝缘电缆，符合国家相关标准。
2.开关插座：选用品牌产品，保证质量和耐用性。
3.照明设备：采用LED照明，节能环保，提高照明效果。
4.配电柜：选择合适规格的电力配电柜，保证供电可靠性。
三、电气布线设计1.总布线设计：根据建筑结构和用电需求，合理设计总布线，确保电力供应均衡。
2.照明布线设计：根据照明需求设计布线，避免照明不均匀或过亮过暗情况。
3.专用插座布线：安排合适数量的插座位置，便于办公设备充电使用。
4.安全保护：设置漏电保护器、过载保护器等保护设备，确保电力安全。
四、施工流程1.前期准备：–核对施工图纸和材料清单。
–安排施工人员及工具设备。
2.布线施工：–根据设计要求进行电气布线。
–保证布线整齐、稳固。
3.设备安装：–安装开关插座、照明设备等配电设备。
–遵守安装规范，确保设备牢固可靠。
4.电力调试：–进行电路连接、功率测试等调试工作。
–检查电路安全性，保证电力正常供应。
五、质量控制1.验收标准：按照国家相关标准和建筑规范进行验收。
2.安全监测：定期巡检电路设备，防止安全隐患。
3.保养维护：建立电气设备维护计划，延长设备寿命，提高使用效率。
六、总结办公楼电气施工方案资料是办公楼建设中至关重要的一环，合理的电气设计和施工可为办公环境提供良好的电力支持，保障办公楼正常运行。
在施工过程中，质量和安全是首要保证，只有严格按照设计施工，合乎标准规范，才能确保电气系统的可靠性和稳定性。
以上为办公楼电气施工方案资料，谨供参考。
等电位联结接地系统安装施工方案
等电位联结接地系统安装施工方案一、前言在现代建筑和工业领域中，为了确保电气设备运行的安全，等电位联结接地系统的建设变得至关重要。
本文将详细介绍等电位联结接地系统的安装施工方案，以确保系统的可靠运行。
二、工程概述2.1 目标本工程的主要目标是安装等电位联结接地系统，确保电气系统安全可靠地接地，并达到预期的防雷、防电击等效果。
2.2 工程范围•安装等电位联结接地系统设备•进行接地极的埋设•接地系统与建筑物的连接三、施工步骤3.1 确定设备安装位置根据设计方案和现场情况，确定等电位联结接地系统设备的安装位置，并标记好。
3.2 接地极埋设根据设计要求，选择合适的位置进行接地极的埋设工作，确保埋设深度符合要求，并进行接地极的连接。
3.3 安装设备按照设备安装说明书的要求，进行等电位联结接地系统设备的安装工作，保证设备安装牢固可靠。
3.4 连接建筑物将接地系统与建筑物有效连接，确保接地系统能够有效起到防雷、防电击的作用，并进行必要的测试和检查。
四、施工注意事项4.1 安全防护在施工过程中，工人必须佩戴合适的安全防护用具，确保施工人员的安全。
4.2 施工质量施工人员必须严格按照设计要求和技术标准进行施工，确保等电位联结接地系统的施工质量符合要求。
4.3 施工过程监控在施工过程中，需要进行监控和验收，确保施工按照规范进行，及时发现和处理施工中的问题。
五、总结通过本文介绍，我们对等电位联结接地系统的安装施工方案有了全面的了解。
在实际施工过程中，需要严格按照设计要求和技术标准进行操作，确保接地系统的稳定和可靠运行。
只有这样，我们才能有效地保障电气设备的安全运行，实现防雷、防电击的效果。
以上为等电位联结接地系统安装施工方案的相关内容，希望对您有所帮助。
等电位施工方案
等电位施工方案一、背景等电位施工是一种常用的防止金属结构腐蚀的技术手段，通过消除或降低金属结构间的电位差，减少电流的流动，有效延长设施的使用寿命。
本文将介绍等电位施工的基本原理和实施方案。
二、等电位施工原理1. 电位差防护金属结构在潮湿环境中容易发生腐蚀，而不同金属之间的电位差会加速这一过程。
等电位施工即通过特定的覆盖物或涂层，将金属结构的电位调整到相同的水平，从而减缓腐蚀的发生。
2. 电流回路设计在进行等电位施工时，需要合理设计电流回路，确保电流能够顺利流动并达到降低金属结构间电位差的效果。
通常使用导电性良好的材料作为回路，如铜线等。
三、等电位施工方案1. 表面处理在进行等电位施工前，需要对金属结构表面进行清洁处理，确保覆盖物或涂层能够充分贴合金属表面，提高施工效果。
可以采用砂磨、喷砂等方式进行表面处理。
2. 覆盖物选择选择合适的覆盖物是等电位施工的关键步骤，常见的覆盖物包括聚酯树脂涂层、橡胶涂层等。
根据具体环境条件和金属结构材质的不同，选择适合的覆盖物进行施工。
3. 施工步骤• 3.1 确定施工范围和目标金属结构• 3.2 进行表面处理，清除杂质• 3.3 选择适当的覆盖物进行涂覆或覆盖• 3.4 设计电流回路，确保电流畅通• 3.5 进行等电位施工并检查效果四、施工注意事项1. 施工环境等电位施工需要在干燥通风的环境下进行，避免雨水、湿气等对施工效果的影响。
施工过程中要注意防水、防潮。
2. 安全防护施工人员应佩戴合适的防护装备，避免化学物质对皮肤和呼吸系统的影响。
施工现场应设置警示标识，确保人员安全。
五、结论等电位施工是一项重要的防腐蚀技术，在金属结构保护中发挥关键作用。
通过合理选择覆盖物、设计电流回路和注意施工细节，可以有效延长金属结构的使用寿命，降低维护成本。
等电位连接施工方案
等电位连接施工方案1. 引言在电力系统的运行过程中，各种电气设备（如变压器、发电机、电缆、开关设备等）之间需要进行连接，以实现电能的传输和分配。
其中，等电位连接是一种常见的连接方式，它能够确保电路各部分之间具有相同的电位，从而保证电流的均匀分布，减少电流异常和电压不稳定等问题的发生。
本文将介绍等电位连接的施工方案，包括施工步骤、操作要点和注意事项等内容。
2. 施工步骤2.1 施工前准备在进行等电位连接施工前，需要进行以下准备工作：•完成连接线的设计和选材，确保材料的导电性和耐久性满足要求；•准备好所需工具和设备，如接线工具、压接钳、绝缘剥离工具等；•清理连接区域，确保无杂物和污垢，以免影响连接质量；•检查设备和工具的完好性，如接头、插座、绝缘套管等是否存在损坏。
2.2 连接线的准备连接线的准备主要包括以下步骤：1.量取连接线的长度，根据实际需要进行剪切，留出足够的余量；2.使用绝缘剥离工具，将连接线两端的绝缘层剥离，露出合适的导体长度；3.检查导体表面的清洁度，确保没有污垢和氧化物；4.按照连接方式要求，将连接线两端进行加工，如绞线、套管或焊接等。
2.3 连接线的安装连接线的安装主要包括以下步骤：1.清洁连接部位，将连接线两端的导体表面擦拭干净，确保无污垢和氧化物；2.使用压接钳，将连接线与设备的连接部位夹紧，确保接触良好；3.检查连接部位的紧固度，确保没有松动；4.根据需要，使用绝缘胶带或绝缘套管对连接部位进行绝缘处理，保证安全可靠。
2.4 连接线的测试连接线的测试主要包括以下步骤：1.使用万用表或专用测试仪器，检测连接线两端的电阻值，确保与设计要求一致；2.进行电流负载测试，检测连接线的导电能力和稳定性；3.检查连接线周围的温度变化情况，确保连接部位不产生过热现象；4.在测试完毕后，及时记录测试结果和相关信息，以便后续参考和维护。
3. 操作要点和注意事项在进行等电位连接施工时，需要注意以下要点和事项：•操作人员应严格遵守安全操作规程，佩戴必要的个人防护装备；•连接线应按照设计要求进行选择和连接，材料和尺寸应符合相关标准；•连接线的加工应细致小心，确保连接牢固和电气性能良好；•连接线的安装前应进行必要的清洁处理，避免杂物和污垢的影响；•施工过程中应及时记录关键参数和测试结果，以便后续的检查和维护；•完成施工后，应进行必要的测试和检验，以验证连接线的性能和可靠性。
等电位施工方案范文
等电位施工方案范文一、项目背景随着现代建筑和室内装修的不断发展，电气设备的数量和种类也不断增加，建筑物内部电气设备的连接和布线变得更加复杂。
为了确保电流的安全和稳定供应，等电位施工方案变得至关重要。
本文将提供一种完整的等电位施工方案，确保建筑物内的电气设备都处于相同的电位，以确保电气安全。
二、施工原则1.遵循国家或地方相关的电气安全规范和标准，确保施工符合规范要求。
2.根据建筑物的使用需求和电气设备的种类，合理规划电缆和线路的布置。
3.采用可靠的接地系统，确保建筑物内的电气设备都能有效地接地。
4.选择质量可靠的电气设备和材料，并由专业人员进行安装和调试。
三、具体施工方案1.电气设备布置和连接根据建筑物的各个功能区域和电气设备的需求，合理布置电气设备，并确保其间距符合标准要求。
电缆和线路应按照规范要求进行布线，避免过长、过窄的布线引起的安全隐患。
各个电气设备之间的连接应符合标准，且使用质量可靠的接插件。
2.接地系统设计与施工选择合适的接地方式，例如使用接地极和接地网进行接地，确保接地阻抗符合标准要求。
接地系统的设计和施工应由专业工程师进行，并进行电气性能测试，以确保安全可靠。
3.等电位联结系统在建筑物内使用等电位联结系统，将所有电气设备都连接到相同的电位。
可根据建筑物的结构和电气设备的布局，合理设置联结点，以便进行联结。
使用质量可靠的导线和连接器进行联结，并进行绝缘测试，确保联结的电阻符合标准要求。
4.过电压保护为了保护电气设备免受过电压的损害，可以安装过电压保护装置。
过电压保护装置可以在电压突变或电压过高时起到保护作用，避免电气设备的损坏或人身安全受到威胁。
安装过电压保护装置时，应按照规范要求选择合适的装置并进行正确连接。
四、施工验收1.各个电气设备是否正确地布置、连接和联结。
2.接地系统是否符合标准要求，接地阻抗是否满足设计要求。
3.等电位联结系统的联结是否可靠，电阻是否符合标准要求。
4.过电压保护装置是否正确安装和连接，是否能有效地保护电气设备。
防雷接地及等电位联结工程施工方案
报告厅防雷接地及等电位联络工程施工方案一、编制依照1、建筑电气专业供给防雷和接地施工图。
2、建筑电气设计规范。
3、图纸会审及设计交底记录。
4、建筑工程施工质量查收规范。
二、工程概略本工程为大同市卫生学校御东新校，建筑面积 2000 m2，建筑高度，构造种类为钢筋混凝土框架构造。
防雷接地：本工程为三类防雷建筑物，在建筑物屋顶沿女儿墙上敷设避雷带作为接闪装置，并利用构造柱内两根主筋通长焊接作为防雷引下线，其上部与避雷带焊接，下部与基础钢筋焊接，同时利用构造基础梁内钢筋作为接地体，接地形式为综合接地，防雷、保护以及弱电接地共用接地极，要求接地电阻不大于 1 欧姆，四角外墙引下线在室外处面下1m处引出一根40×4 热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1m。
接地：本工程低压配电系统接地形式采纳TN-C-S系统。
本工程采纳总电位联络，将建筑物内保护干线、设施进线总管、建筑物金属构件进行联络，并在水泵房、洗手间等处设置局部等电位联络。
计算机电源系统、有线电视引入端、电信引入端设过电压装置。
三、工程管理目标1、质量目标认真熟习图纸，施工过程中对要点、难点部位要有详尽合理的施工方案及举措。
施工过程中因为施工环境、作业条件可能对施工造成的阻挡或不利要素，应该认真剖析、加以战胜，保证工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。
2、工期及进度目标亲密配合土建施工，紧跟土建施工进度。
依据施工进度要求，实时绘制施工图，并提出加工计划，在保证工程质量的同时，有效合理的安排施工作业，令人员的分派、搭配最合理、最高效，尽可能赢的工期。
四、施工准备1、技术准备（1）已做好图纸会审及设计交底（2）依据施工图纸及设计交底编制施工方案，进行技术环境安全交底。
（3）组织施工劳务队进行图纸技术交底。
2、资料准备（1）25*4、40*4、50*4 热镀锌扁钢、Φ 12 热镀锌圆钢、等电位箱和电焊条灯应有的质量证明文件和出厂合格证。
建筑物等电位联结安装施工工艺标准
建筑物等电位联结安装施工工艺标准1.适用范围本工艺标准适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。
2.施工准备 2.1 材料要求2.1.1 材料应有材质检验证明及产品出厂合格证。
2.1.2 等电位联结线和等电位联结端子板宜采用铜质材料。
2.1.3 热镀锌钢材：圆钢、扁钢、螺栓、螺母、垫圈等。
2.1.4 辅材：电焊条、铜焊条、氧气、乙炔等。
2.2 主要机具2.2.1 施工工具：钢卷尺、电焊机、电焊工具、气焊工具、电工常用工具等。
2.2.2 测量工具：ZC-8型接地摇表。
2.3 作业条件2.3.1 等电位端子板（箱）施工前，土建墙面应刮白结束。
2.3.2 进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
2.3.3 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前行。
2.4 作业人员主要施工人员：电工，经过培训考核的专业人员持证上岗。
3.施工工艺 3.1 工艺流程 3.2 操作工艺3.2.1 总等电位端子箱、局部等电位端子箱施工根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定。
3.2.2 等电位联结线的截面要求见下表。
等电位联结的截面要求注：①局部场所内最大PE 线截面；②不允许采用无机械保护的铝线。
3.2.3 等电位联结端子板的截面不得小于所接等电位联结线截面。
3.2.4 等电位联结线施工3.2.4.1 等电位联结线可采用BV-4mm 2塑料绝缘导线穿塑料管暗敷设，也可采用—20×4镀锌扁钢或中8镀锌圆钢暗敷设。
等电位联结端子板截面不得小于等电位联结线的截面。
3.2.4.2 等电位联结线施工见图3.2-1。
3.2.5 厨、卫间等电位施工3.2.5.1 在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
办公大楼等电位联结设计与施工
办公大楼内局部等电位联结是将办公大楼内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使办公大楼内的电位处在同一电位上，即使此电位高于地电位，在该范围内是不会产生电位差的，从而避免发生电击事故。
在洗浴时人体皮肤完全湿透，人体阻抗大N1-降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。
这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的，唯一的防范措施是在此作局部等电位联结。
这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，电击事故自然就不会发生。
在《住宅设计规范》中就明确规定“办公大楼宜作局部等电位联结”，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了“除采取总等电位联结外，尚应进行辅助等电他联结”的规定，但我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。
在实际工程中，我们还听到一种说法，即作了局部等电位联结会将外界的高电位引人室内，造成触电事故，不如将此电位由接地线引入接地装置来得安全；即使在办公大楼内作局部等电位联结，也要将其和该建筑内总等电位接地母排相连通，将此电位最终引入地。
这是在没有理解等电位理论的情况下产生的一种错误认识。
接地是以地电
位作参考电位的一种等电位联结，在许多情况下它并不能最大限度地防范人身电击事故。
按等电位理论，只要电位相等，不产生电位差，就不会发生电击事故，作为局部等电位联结是使一定范围内不产生电位差，即使将外界的高电位引入，对人也是安全的。
总等电位联结和局部等电位联结并非配电系统内上级和下级配电箱之间的关系，等电位联结的作用只是使人体伸臂范围内所接触的电位相等或接近而已。
在进行办公大楼内局部等电位联结时，应将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通；金属地漏、扶手、浴巾架、肥皂盒等孤立之物可不作连接。
局部等电位联结端子板应设置在方便检测的位置，等电位联结端子板应采取螺栓联结，以便拆卸进行定期检测；等电位联结线采用BVR—l X 4平方毫米导线在地面内和墙内穿PVC塑料管暗敷，等电位联结线出地面和墙面时采用标准86盒，由86盒引出线为明敷。
地面钢筋网和墙内钢筋网应保证可连接，最好在钢筋网上多作一些焊接点。
等电位联结线与金属管道采用抱箍连接，抱箍与管道接触处的接触表面应刮拭干净，安装完后要刷防护漆；等电位联结线与金属浴盆连接时，采用螺栓直接将等电位联结线固定在浴盆配置的接线端子上。
等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
等电位联结端子板截面不得小于等电位联结线的截面。
另外应注意办公大楼如没有引入PE线，卫生问内局部等电位联
结不得与办公大楼外的PE线相连，因PE线有可能因别处的故障而带电位，反而能引入别处的电位。
如果卫生问装有插座，已经引入了PE线，局部等电位联结则必须与该PE线相连。
局部等电位联结安装完毕后，应进行导通性测试，测试用电源可采用空载电压为4～24v的直流或交流电源，测试电流不应小于0.2A，若等电位联结端子板与等电位联结范围内的金属管道等金属体未端之间的电阻不大于3欧姆，可认为等电位联结是有效的，如发现导通不良的管道连接处，应作跨接线。
在施工时，各工种间需密切配合，以保证等电位联结的始终导通。
由于我国等电位联结的实施尚在起步阶段，等电位联结用的配件、端子板尚无定型产品供应，浴盆等设备也尚未配置接线端子，给施工带来诸多不便，也影响连接的美观，需在现场克服。
这有待于有关电气设备制造商及时开发出满足等电位联结的各种产品来解决。
在实际工程中，许多住宅的卫生问仅仅预留l上下水接口和等电位联结端子板，浴盆等设备都留待住户装修时自己安装，而普通的住户并非专业电气人员，对办公大楼内要做局部等电位联结的规定及怎么做并不知晓，这就造成了办公大楼内局部等电位联结没有完成导通。
为此需要住宅开发商在交付房屋时向住户说明，在住户装修时做好有关没备的联结，实现等电位联结的导通，达到规范的规定。
