等电位连接施工工艺
防雷接地及等电位联结等工程施工方案
防雷接地及等电位联结等工程施工方案1、施工前的准备a技术准备①施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。
②了解设计单位的技术交底、图纸会审和相关洽商的内容。
③熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和对安装的要求。
④绘制主要外加工件的加工草图。
⑤收集已建工程质量通病信息，明确施工重点与难点和质量管理点。
⑥对施工中需要的计量、测量器具提前做好准备。
b作业条件接地体作业条件：按设计位置清理好现场；底板筋与柱筋联结处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完。
②防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋做引下线时，钢筋绑扎完毕；③避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。
④避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。
2、操作工艺①工艺流程测位一一挖沟一一接地线敷设一一焊接、防腐一一测试、检验一一回填土。
1）测位根据施工图要求测定接地体、防雷引线、接地线位置，并划出标记，被利用的结构钢筋、柱筋引线可用油漆等划出标记。
2）挖沟在室外按划出的标记挖沟，沟宽0.5m,深0.8m。
3）接地线敷设镀锌扁钢敷设前应放开、并调直。
按测定位置将扁钢敷设在沟中，扁钢应侧放。
4）焊接、防腐：依次将扁钢与接地体用电焊（气焊）焊接。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青作防腐处理，并将接地线引出至需要位置，留出足够的连接长度，以待使用。
当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
5）测试检验、回填土：接地体连接完毕后，应及时请监理及质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土。
回填土内不应夹有石块及建筑垃圾等。
电气工程等电位联结方案
电气工程等电位联结方案1)工艺流程：电位接地线敷设→总、局部等电位端子箱安装→联结线与各种金属管道连接→等电位联结导通性测试2)总、局部等电位箱的加工制作：(1)总、局部等电位箱的加工制作要满足机械强度要求。
(2)总、局部等电位箱的外表面要满足建筑装饰美观要求，箱门（盖板）上必有“等电位联结端子箱，不可触动”标识，颜色为黒色。
(3)总、局部等电位箱加工尺寸及材质要求按设计要求制作，当设计无要求时按下列要求加工制作；等电位联结端子板的截面应满足机械强度要求，并不得小于所接最大联结线截面，总等电位板由紫铜板制成。
3)总、局部等电位箱的安装：同嵌入式配电箱安装，总等电位箱位置应尽量靠近接地装置，以便与接地装置短捷的联接，局部等电位箱安装位置应兼顾建筑装饰美观，卫生间（条件允许时）内局部等电位箱可安装在吊顶内。
4)等电位联结线联接：等电位联结线联接的一般原则：(1)铜质等电位联结线不应在土壤中与钢性接地体或接地干线联接。
(2)暗敷设的等电位联结线及其联接处必须作隐蔽工程验收，验收合格后方能隐蔽，对于隐蔽部位的等电位的联结线及其联结处应在竣工图上注明实际走向和部位。
(3)等电位联结线采用钢材焊接时，应采用搭接焊并应满足如下要求：①扁钢的搭接长度不应小于其宽度的二倍，三面施焊。
(当扁钢宽度不同时，搭接长度以宽的为准)。
②圆钢的搭接长度不应小于其直径的六倍，双面施焊。
(当直径不同时，搭接长度以直径大的为准。
③圆钢与扁钢连接时，其搭接长度不应小于圆钢直径的六倍，双面施焊。
④焊接头应有防腐处理(埋在砼内的接头除外)。
(4)卫生间必须设局部等电位箱，局部等电位箱内必须有PE线，PE线引自相邻近的电源箱，采用8＃镀锌铅丝引至相近结构柱内接地主筋焊接。
卫生间内各种金属管道均与PE线相接。
PE线为BV-1×2.5－PC16。
终端出线口采用86系列接线盒暗敷设，并加盖86系列面板。
等电位盒安装高度为距地0.5米。
等电位联结安装施工工艺与规程
等电位联结安装施工工艺与规程1材料要求1.1 等电位端子箱应采用制造厂的成品，产品规格应符合设计图纸要求，应具有“CCC”认证标识。
1.2 镀锌材料应包括扁钢、圆钢、抱箍、接地卡子、铅丝、螺栓、螺母、平光垫、弹簧垫圈、接线盒；产品应有材质检验证明及产品出厂合格证。
1.3 塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证；塑料铜线还应有“CCC”认证。
1.4 电焊条、油漆、焊锡等应有出厂合格证。
2主要机具2.1 常用工具应包括电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。
2.2 测试工具应包括钢尺、等电位测试仪等。
3作业条件3.1 暗装等电位端子箱应随土建结构预留好安装位置后稳装，明装等电位端子箱应在抹灰喷浆完成后安装。
3.2 各类金属进户管、干管应安装完毕。
3.3 等电位干线、支线管路应敷设完毕。
3.4 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层和抹灰层施工之前进行。
3.5 浴室或具有洗浴功能的卫生间设备应安装完毕。
4操作工艺4.1 等电位联结安装工艺流程应符合图1的规定：等一位端子箱安浜］一|等电位联结线联结卜情电位联结系统导通福而］图1等电位联结安装工艺流程4.2 等电位联结应符合以下基本要求：（1）总等电位联结应包括以下内容：1）总保护导体（保护接地导体、保护接地中性导体）；2）电气装置总接地导体或总接地端子板;3）进出建筑物的水管、燃气管、采暖和空调管道等各种金属干管；4）可接用的建筑物金属结构部分。
（2）辅助等电位联结应包括以下内容：1）按设计要求，将2.5m伸臂范围内可同时触及的电气设备之间或电气设备与外界可导电部分之间直接用导体进行联结；2）按设计要求，在某一部范围内通过等电位端子板，将金属管道、建筑物钢筋网、插座PE线及其他外露可导电部分进行联结。
（3）保护等电位联结的截面积应符合设计要求，当设计无要求时，应符合表2的规定。
（4）等电位联结端子板应采用铜质材料,端子板的截面积不得小于所接联结线的截面积。
等电位连接施工工艺
一、适用范围适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。
二、施工准备2．1 技术准备1．充分熟悉相关图纸及设计要求。
2．根据图纸要求，准备相应施工图集等技术资料。
3．编制技术交底。
2．2 材料要求1．等电位联结线和等电位联结端子板宜采用铜质材料。
(1)等电位联结线的截面要求见表20-25。
(2)等电位联结端子板的截面不得小于所连接等电位联结线截面。
2．热镀锌钢材(圆钢、扁钢等)。
3．辅材(电焊条、铜焊条、氧气、乙炔等)。
以上材料应有材质检验证明及产品出厂合格证。
2．3 主要机具1．施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。
2．测量工具：ZC一8型接地电阻表。
2．4 作业条件1．等电位端子板(箱)施工前，土建墙面应刮白结束。
2．进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
3．进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。
三、施工工艺3．1 工艺流程3．2 操作工艺1．总等电位端子箱、局部等电位端子箱施工根据没汁图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定，，2．等电位联结线施工：等电位联结线施工见图20-39。
3．厨、卫间等电位施工(1)在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防锈漆。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用BV-1x4mm2铜导线穿塑料管于地面或墙内暗敷设。
具体做法见图20-40。
(2)在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状。

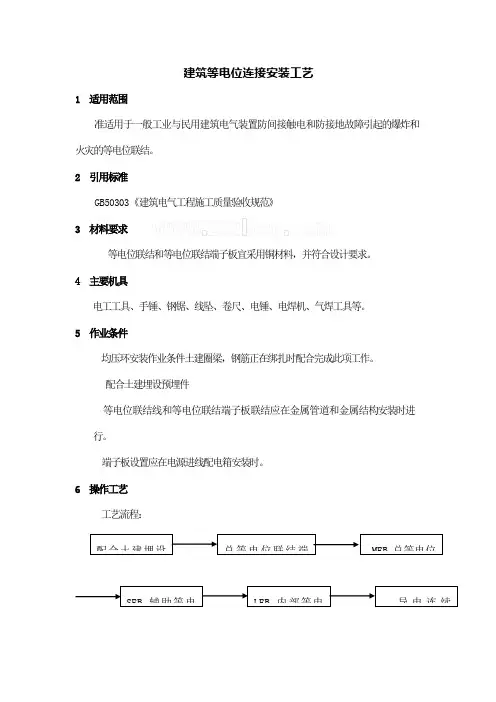

建筑等电位连接安装工艺
建筑等电位连接安装工艺1适用范围准适用于一般工业与民用建筑电气装置防间接触电和防接地故障引起的爆炸和火灾的等电位联结。
2引用标准GB50303《建筑电气工程施工质量验收规范》3材料要求等电位联结和等电位联结端子板宜采用铜材料，并符合设计要求。
4主要机具电工工具、手锤、钢锯、线坠、卷尺、电锤、电焊机、气焊工具等。
5作业条件均压环安装作业条件土建圈梁，钢筋正在绑扎时配合完成此项工作。
配合土建埋设预埋件等电位联结线和等电位联结端子板联结应在金属管道和金属结构安装时进行。
端子板设置应在电源进线配电箱安装时。
6操作工艺工艺流程：总等电位联结（MEB ）6.2.1 总等电位联结作用在于降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑经电气线路的各种金属管道引入的危险故障电压的危害。
6.2.2 总等电位边结通过进线配电箱近旁的总等电位联a 进线配电箱的 PE （PEN ）母排；b 公用设施的金属管道如上，下水、热力、煤气等管道；c 如果可能应包括建筑物金属结构；d 如果作人工接地，也包括其接地极引线；e 建筑物每一电源进线都应做等电位联结各个总等电位联结端子板应互相连通。
辅助等电位联结（SEB ）6.3.1 辅助等电位联结的作用是将两导电部份用导线直接作等电位联结，使故障接触电压降至接触电压限值以下。
6.3.2 下列情况要求作辅助等电位联结：a 电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求时；b 自 TN 系统同一配电箱供给固定式和移动式两种电气设备，而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时；c 为满足浴室、游泳池、医院手术室卫生间等场所对防电击的特殊要求时。
局部等电位联结（CEB ）6.4.1 局部等电位联结的作用是通过该局部等电位联结端子板简便实现该局部范围内的多个辅助等电位联结。
6.4.2通过局部等电位联结端子板将下列部分互相连通。
a PE母线或PE干线；b公用设施的金属管道；c如果可能，包括建筑物金属结构。
等电位施工规范
等电位施工规范等电位施工规范是指在电气设备安装和使用过程中，保证设备和设备之间等电位连接，以减少电气设备损坏和人身安全事故的发生。
下面是关于等电位施工规范的一些常见规定和要求。
1. 施工前，需要对现场进行详细的勘察和分析，确定等电位施工的范围和需要连接的设备。
确保设备之间的电位差不超过一定范围，一般为1V。
2. 施工过程中需要使用合适的工具和设备，确保施工质量和安全。
例如，使用专用的电位接地测试仪测量设备之间的电位差，使用合适的电位接触材料连接设备等。
3. 等电位连接应按照一定的顺序进行。
一般来说，先连接主设备，再连接辅助设备。
对于设备之间电位差较大的情况，可以使用适当的补偿措施，例如使用电阻箱或电位补偿装置。
4. 对于大型设备或设备群，等电位连接需要按照一定的布线规划来进行。
电线电缆应按照合适的规格和标准进行选择和安装，以确保等电位连接的可靠性和稳定性。
5. 施工中需要注意接地电阻的控制。
接地电阻应达到一定要求，以保证接地的有效性和安全性。
一般来说，接地电阻应小于4Ω，并进行定期测量和维护。
6. 施工完成后，需要进行必要的测试和检查。
使用专业的测试仪器对设备和接地进行测试，确保设备之间的电位差符合规定要求。
7. 完成施工后，应制定相应的操作和维护规范。
对设备的操作和维护人员进行培训，确保设备的正常运行和安全使用。
总结起来，等电位施工规范包括现场勘察和分析、使用合适的工具和设备、按照一定顺序进行等电位连接、合理布线和电线电缆选择、控制接地电阻、测试和检查以及制定操作和维护规范等多个方面。
遵守这些规范和要求，可以保证等电位连接的可靠性和安全性，减少电气设备故障和人身安全事故的发生。
等电位安装施工工法
等电位安装施工工法一.前言随着社会经济的高速发展，高层建筑越来越多，对建筑物的功能设计和安全设计,也提升到一定的高度。
建筑物内的等电位联结,也越来越引起人们的高度重视.等电位联结→包括总等电位联接、局部等电位联接和辅助等电位联接。
等电位的作用在于降低建筑物内在接地故障情况下的接触电压和不同外漏可导电部分之间的电位差，并消除自建筑物外经电器线路和金属管道引入的危险电压的危害，保障国家财产安全和人身安全，起到不可估量的作用。
建筑业随着高层建筑不断增加，等电位设施是不可缺少的组成部分，越来越引起政府部门的高度重视。
因此，搞好等电位施工质量，是施工企业必须具备的前提条件，特编制此工法进行推广。
二。
工艺原理将建筑物内所有导电体按分项连接至LEB端子板进入辅助等电位联接箱，再将各辅助等电位联接箱相互连接进入总等电位联接箱，由总等电位箱分至接地体（极），以达到消除因接地故障带来的危害。
三。
工艺程序及施工方法工艺程序：1.1 施工准备→ 材料检验→ 定位放线→ 接地体焊接→预埋管线→ 箱体洞口留置→ 箱体制作与连接→穿线连接→ 功能测试。
1.2施工准备：根据工程计划用量，安置好材料堆放场地，再根据当日施工计划用量进行选材与计量。
1。
3材料检验：按设计规格、型号，截取规范要求的检验用量,送有相应资质的检测单位进行、物理、化学性能试验,合格后允许使用，不合格不得使用。
1.4定位放线：土建工程基础施工时、根据图纸要求进行定位,按选好的材料，均匀的安放在设计所需位置.1.5 接地体焊接:总等电位箱的输出最终要进入接地体，接地体与大地接触平衡电位，因此，接地体的施工是等电位施工的重要环节,接地体施工方法很多，最主要的工艺是焊接工艺,焊接工艺的好坏，直接与接地电阻值的大小有关，阻值越大，焊接质量越差，阻值越小,焊接质量越好。
1。
6预埋管线：预埋管线随土建形象进度进行，根据总等电位箱的区域布置，把所有穿过混凝土板、穿梁处的管线、预埋钢管、待土建工程墙体砌筑时，墙体砂浆凝固以后，进行墙体割槽,割槽深度、宽度，要根据电位联接线径确定预埋的深度、宽度，配管割槽要与箱体中心垂直，在墙体内避免斜割或横割属于横向连接的保护管，应尽量敷设在现浇混凝土内.1.7箱体洞口留置：箱体留置与土建形象进度同步进行。
等电位安装技术交底
工程名称Xx交底部位等电位安装工程工程编号日期2021.4.10（1）建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出，等电位连接干线或局部等电箱间的连接线形成环行网络，环行网络应与就近等电位联接干线或局部等电位箱连接。
支线间不串联接。
（3）材料的质量符合设计要求。
2、一般项目：（1）等电位联结的可接近裸导体或其它金属部件与支线应连接可靠，导通正常。
（2）需等电位联结的金属部件，应有专用接地螺栓与等电位联结支线连接，且有标识，连接处螺帽紧固，防松零件齐全。
四、成品保护（1）电气施工时不得砸坏及弄脏墙面。
（2）喷浆前必须预先将等电位联结线及等电位箱用纸包扎好。
（3）搬运物件时不得砸坏等电位联结线。
（4）焊接时注意采取保护墙面、金属门窗等的措施。
（5）进行卫生间等电位联结时，应注意保护洁具。
五、应注意的质量问题（1）焊接面不够，药皮处理不干净，防腐处理不好，焊口有夹渣、咬肉、裂纹、气孔等，应按规范要求整改。
（2）空调防护栏接地引线遗漏，应及时补上。
（3）卫生间接地卡子及平弹垫片遗漏及螺丝松动，应及时补上及将螺丝拧紧。
（4）等电位连接线刷锡遗漏，应及时补上。
（3）卫生间等电位施工：卫生间内便于检测位置设置局部等电位端子箱，端子板与接地干线采用25*4镀锌扁钢连接，卫生间内金属管道通过等电位连接线与局部等电位端子板连接。
连接时抱箍与管道接触处的表面接触可靠，固定牢固，平弹垫片齐全。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位连结线采用BV-4mm2软铜线穿FPC20管于地面、墙内暗敷设至金属管道处。
具体做法如下：1、主控项目：（1）建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出，等电位连接干线或局部等电箱间的连接线形成环行网络，环行网络应与就近等电位联接干线或局部等电位箱连接。
支线间不串联接。
（3）材料的质量符合设计要求。
等电位安装施工工法
等电位安装施工工法工程施工中，电位差在金属结构和土壤之间产生，导致了金属结构的腐蚀。
为了保护金属结构，减少或防止腐蚀的发生，等电位安装施工工法应运而生。
本文将介绍等电位安装施工工法的原理、步骤及其在工程中的应用。
一、原理等电位安装施工工法是通过连接金属结构和地下金属，以形成一个等电位的电路，将金属结构的电位降至最低，减少或防止腐蚀的发生。
其原理基于电化学阻抗法，通过连接伏安、电极和稳压电源等设备，使金属结构的电位保持在一个稳定的值，从而防止腐蚀的发生。
二、施工步骤1. 施工前准备在进行等电位安装施工之前，需要进行详细的准备工作。
首先要进行现场勘测，确定金属结构的具体情况。
然后，根据勘测结果进行设计，确定等电位安装的具体位置和数量。
最后，准备施工所需的材料和设备。
2. 安装伏安电极根据设计方案，在金属结构的不同部位安装伏安电极。
伏安电极的数量和安装位置根据金属结构的尺寸和形状而定。
在安装伏安电极时，要注意防止损坏金属结构表面，并确保电极与金属结构之间有良好的接触。
3. 连接电路将伏安电极与电极之间使用导线进行连接。
导线要选择质量好、导电性能良好的材料，以确保电路连接的稳定性和可靠性。
在连接电路时，要注意避免导线的弯曲和缠绕，以免影响电路的正常工作。
4. 调试和测试在安装完成后，将稳压电源连接到伏安电极上，进行调试和测试。
在调试过程中，要根据设计要求调整稳压电源的输出电压和电流，以确保金属结构的电位可以稳定控制在一个合适的范围内。
同时，还需要进行电流密度测试，检查系统的工作状态。
5. 定期维护等电位安装施工工法只是保护金属结构的一种手段，需要定期进行维护和检修。
定期检查伏安电极和导线的连接是否正常，并清理金属结构表面的脏物和腐蚀产物。
如发现异常情况，及时进行修复和更换。
三、工程应用等电位安装施工工法广泛应用于各类金属结构的腐蚀防护领域，如建筑物的钢结构、桥梁、输水管道等。
在建筑物的钢结构领域，等电位安装施工工法对于延长金属结构的使用寿命，降低维护成本具有重要意义。
等电位连接施工方案
等电位连接施工方案1. 引言在电力系统的运行过程中，各种电气设备（如变压器、发电机、电缆、开关设备等）之间需要进行连接，以实现电能的传输和分配。
其中，等电位连接是一种常见的连接方式，它能够确保电路各部分之间具有相同的电位，从而保证电流的均匀分布，减少电流异常和电压不稳定等问题的发生。
本文将介绍等电位连接的施工方案，包括施工步骤、操作要点和注意事项等内容。
2. 施工步骤2.1 施工前准备在进行等电位连接施工前，需要进行以下准备工作：•完成连接线的设计和选材，确保材料的导电性和耐久性满足要求；•准备好所需工具和设备，如接线工具、压接钳、绝缘剥离工具等；•清理连接区域，确保无杂物和污垢，以免影响连接质量；•检查设备和工具的完好性，如接头、插座、绝缘套管等是否存在损坏。
2.2 连接线的准备连接线的准备主要包括以下步骤：1.量取连接线的长度，根据实际需要进行剪切，留出足够的余量；2.使用绝缘剥离工具，将连接线两端的绝缘层剥离，露出合适的导体长度；3.检查导体表面的清洁度，确保没有污垢和氧化物；4.按照连接方式要求，将连接线两端进行加工，如绞线、套管或焊接等。
2.3 连接线的安装连接线的安装主要包括以下步骤：1.清洁连接部位，将连接线两端的导体表面擦拭干净，确保无污垢和氧化物；2.使用压接钳，将连接线与设备的连接部位夹紧，确保接触良好；3.检查连接部位的紧固度，确保没有松动；4.根据需要，使用绝缘胶带或绝缘套管对连接部位进行绝缘处理，保证安全可靠。
2.4 连接线的测试连接线的测试主要包括以下步骤：1.使用万用表或专用测试仪器，检测连接线两端的电阻值，确保与设计要求一致；2.进行电流负载测试，检测连接线的导电能力和稳定性；3.检查连接线周围的温度变化情况，确保连接部位不产生过热现象；4.在测试完毕后，及时记录测试结果和相关信息，以便后续参考和维护。
3. 操作要点和注意事项在进行等电位连接施工时，需要注意以下要点和事项：•操作人员应严格遵守安全操作规程，佩戴必要的个人防护装备；•连接线应按照设计要求进行选择和连接，材料和尺寸应符合相关标准；•连接线的加工应细致小心，确保连接牢固和电气性能良好；•连接线的安装前应进行必要的清洁处理，避免杂物和污垢的影响；•施工过程中应及时记录关键参数和测试结果，以便后续的检查和维护；•完成施工后，应进行必要的测试和检验，以验证连接线的性能和可靠性。
等电位安装施工工法
等电位安装施工工法概述等电位安装施工工法是一种用于防止金属结构受腐蚀的技术。
在金属结构中，不同金属之间的接触会导致电流流动，从而引起电腐蚀。
等电位安装施工工法通过将金属结构上的各个部分连接到一个共同的电位，以消除电流流动，从而保护结构免受腐蚀的影响。
等电位安装施工工法的原理等电位安装施工工法的原理是通过将金属结构上的各个部分连接到一个共同的电位，使得整个结构的电位相同，从而消除电流流动。
电位指的是金属结构上的电势差，当不同金属之间的电位差大于一定值时，就会产生电流流动。
等电位安装施工工法通过连接各个部分，使得它们的电位相同，从而防止电流流动，进而防止腐蚀的发生。
等电位安装施工工法的步骤1. 清洁金属结构：在进行等电位安装施工之前，首先要彻底清洁金属结构表面的污垢。
这可以通过使用清洁剂和刷子来完成。
清洁是十分重要的一步，因为污垢或氧化层会影响到接地和导电效果。
2. 安装接地系统：接地系统是等电位安装施工的核心部分。
它可以通过埋地电极、接地线缆和接地装置等组成。
接地系统的目的是将金属结构上的各个部分连接起来，形成一个共同的电位。
接地系统通常需要根据金属结构的类型和规模进行设计和安装。
3. 进行接地连接：在接地系统安装完成后，需要将金属结构上的各个部分与接地系统进行连接。
这可以通过连接接地线缆到金属结构上的特定点实现。
连接点的选择应该根据金属结构的特点和接地系统的设计来确定。
4. 测试和调整：在等电位安装施工完成后，需要对接地系统进行测试和调整。
测试的目的是确保各个部分的电位相同，并且没有电流流动。
测试可以通过使用多功能测试仪器进行，可以测量电位差和电流值。
如果测试结果与预期不符，需要进行调整，直到达到预期的效果。
等电位安装施工工法的应用1. 钢结构：在建筑和桥梁等钢结构中，等电位安装施工工法可以有效地防止钢结构的腐蚀。
钢结构通常会暴露在恶劣的环境中，例如海水、化学品等。
等电位安装施工工法可以提供可靠的保护，延长钢结构的使用寿命。
建筑物等电位联结施工技术交底
建筑物等电位联结施工技术交底一、前言在建筑物的施工中，建筑物等电位联结是一个非常重要的步骤。
它主要是为了保障建筑物和人员的安全，以防止因电流冲击、雷电、地电等因素造成的危险事故。
本文将详细介绍建筑物等电位联结施工技术，以期能够为读者提供有效的指导。
二、等电位联接的概括建筑物等电位联接是指在建筑物内，将所有金属装置、设备以及管道等相互连接，形成一个电气等势面，以达到保证人身安全，减小电器设备故障概率，降低雷电、地电产生的危害人身伤害的可能性。
三、等电位联接的施工工艺1. 等电位联接的目的和方法建筑物内等电位联接的操作方法包括以下几个方面：•将所有的管道、设备、电气设施以及金属构件等通过金属连接件或铜排等等联接起来，以便于形成一个完整电气等势面。
•选址合理，信号传导容易，是否符合构造物的保护，如地基防护等。
•进行各项检测，确保无死区存在。
比如螺丝松动、连接件紧固不严等情况都需要及时查找并且处理。
•给各项构造物留有空间，以便于进行后期维护管理，必须相对方便取下，不影响整体工作。
2. 建筑物等地位联接施工流程•测定地耳位置和放置方式：确定主等电位联接线的位置和走向，以及进行比较研究，明确材料规格。
•确定埋地金属网极和钢筋及联接件的尺寸规格：首先会安装位置靠前或材料更多要求更高等等进行调试与定位。
•钢筋安装和锚固：是为了更好地与钢筋相互协调，提供稳定基础。
•埋设电缆和联接接头：为了更加安全，稳固地进行电气传递以及土建连接，安装一定数量的搪瓷玻璃ins先保护。
•主等电位联接线和接头安装：将已经的主等电位联接线和接头连接形成完整电气等势面, 检查是否松动。
•安装架空等地位联接：对于高地区会采取架空等地位联接的方法，防止雷击等各类危险情况。
3. 等电位联接的质量及验收建筑物等电位联接施工完成后，必须要进行质量验收，以保证施工质量符合要求。
具体的验收标准如下：•注重细节，及时处置那些小问题，比如连接件的松动、卡扣松动等情况。
等电位联结工程施工工艺标准(J620-2004)
对各种金属导体在+20℃时，每100米电阻值列表如下，可供参考：
等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压为4～24V直流或交流电源， 测试电流不应小于0.2A，当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的 电阻不超过3Ω时，可认为等电位联结合格，如发现导通不良的管道联接处，应作跨接线。
对等电位联结进行导通性测试，即是对抱箍、联结件、端子板、联结线及有关接头处整个路径进行 检验，必须通过检验才能证实其有效性。
4.2.2 总、局部等电位箱的外表面要满足建筑装饰美观要求，箱门（盖板）上必有“等电位联结端子 箱，不可触动”标识，颜色为黒色。 4.2.3 总、局部等电位箱加工尺寸及材质要求按设计要求制作，当设计无要求时按下列要求加工制作： 4.2.3.1 材质可选用难燃的 PVC 或金属材料。 4.2.3.2 尺寸要求：总等电位箱尺寸不应小于 400×200×100；局部等电位箱尺寸不应小于 200×100 ×80。 4.2.3.3 电位联结端子板的截面应满足机械强度要求，并不得小于所接最大联结线截面，材质要求如 下：当联结线全部为铜质材料时端子板必须为铜质材料。当联结线有钢材时，端子板应采用镀锌扁钢。 4.2.3.4 等电位端子箱及端子板有专业生产厂家制作，可购买成品。 4.3 总、局部等电位箱的安装： 同嵌入式配电箱安装，总等电位箱位置应尽量靠近接地装置，以便与 接地装置短捷的联接，局部等电位箱安装位置应兼顾建筑装饰美观，卫生间（条件允许时）内局部等电 位箱可安装在吊顶内。 4.4 等电位联结线联接： 4.4.1 等电位联结线联接的一般原则： 4.4.1.1 铜质等电位联结线不应在土壤中与钢接地体联接。 4.4.1.2 暗敷设的等电位联结线及其联接处必须作隐蔽工程验收，验收合格后方能隐蔽,对于隐蔽部份 的等电位的联结线及其联结处应在竣工图上注明实际走向和部位. 4.4.1.3 等电位联结线采用钢材焊接时，应采用搭接焊并应满足如下要求：
防雷接地和等电位施工方案
防雷接地和等电位施工方案防雷接地方案：1.确定接地位置：选择合适的接地位置是接地系统可靠性的关键。
一般来说，接地位置可以选择在建筑物的四个角落、地下室、整体结构较大的金属构件等。
2.接地电极的选择：接地电极是接地系统中最重要的部分，可以选择金属接地电极、埋地水管、钢筋混凝土桩等作为接地电极。
根据实际情况选择合适的接地电极。
3.接地电缆的敷设：接地电缆要尽量缩短长度，降低电缆电阻。
电缆敷设要保持直线，避免盘绕或弯曲，减小电缆的电阻。
4.接地电阻的监测：接地系统的监测是保证接地系统工作正常的重要手段。
可以采用接地电阻仪对接地电阻进行定期检测，确保接地电阻在规定范围内。
等电位施工方案：1.建立物理接地：保证建筑物的金属结构、设备外壳等与接地线连接，形成物理接地，以保持设备外壳和建筑物各部分的等电位。
2.引入等电位连接线：将设备外壳的等电位连接线引入主接地系统，确保设备外壳与主接地系统之间的等电位连接。
3.设置等电位连接线断开检测装置：当等电位连接线发生断开时，检测装置能够及时发出警报，提醒维护人员及时修复，确保设备外壳的等电位连接。
4.路径选择：建筑物内的等电位连接应尽量选择短路径。
对于重要设备和敏感区域，可以采用金属导线等连接，降低接地电阻，提高等电位连接的可靠性。
5.维护保养：定期检查等电位连接线的接触情况，确保连接良好。
对于受损的等电位连接线进行及时更换，并进行合格性验收。
总结：防雷接地和等电位施工方案是保护建筑物和设备免受雷击、电击的重要手段。
在施工过程中，要确保接地位置的选择合理、接地电极的质量可靠、接地电缆的敷设合理、接地电阻的监测到位。
同时，要建立物理接地、引入等电位连接线、设置断开检测装置、选择合适的等电位连接路径，并定期检查和维护等电位连接线的情况。
通过科学的施工方案和严格的施工操作，可以有效提高防雷接地和等电位的可靠性，保护建筑物和设备的安全运行。
等电位连接的作用、分类及施工
等电位连接的作用、分类及施工导言等电位连接是将建筑物内的金属构架、金属装置、电气设备不带电的金属外壳和电气系统的保护导体等与接地装置做可靠的电气连接。
用作等电位连接的保护线称为等电位连接线。
等电位连接的作用（1）等电位连接能减小发生雷击时各金属物体、各电气系统保护导体之间的电位差，避免发生因雷电导致的火灾、爆炸、设备损毁及人身伤亡事故。
（2）等电位连接能减小电气系统发生漏电或接地短路时电气设备金属外壳及其他金属物体与地之间的电压，减小因漏电或短路而导致的触电危险。
（3）等电位连接有利于消除外界电磁场对保护范围内部电子设备的干扰，改善电子设备的电磁兼容性。
对穿过不同防雷区分界处或处在同一防雷区的金属物体及电气系统，都应在分界处作等电位连接。
高层建筑或电气系统采用接地故障保护的建筑物内应实施总等电位连接。
等电位连接的分类等电位连接分为总等电位连接（MEB）、局部等电位连接（LEB）、辅助等电位连接（SEB）三种。
1.总等电位连接（MEB）总等电位连接是指将PE干线、电气装置接地极的接地干线、建筑物内各种金属管道和金属构件全部连接起来，并与接地装置连接形成等电位。
建筑物内总等电位连接如图1所示。
图1 总等电位连接示意图2.局部等电位连接（LEB）局部等电位连接是指在一个局部范围内，将同时能够触及的所有外露可导电部分连接形成等电位。
通过局部等电位连接端子板将PE干线、公用设施的金属管道、建筑物金属结构等部分互相连通。
在如下情况下需做局部等电位连接：电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求；TN系统内自同一配电箱供电给固定式和移动式两种电气设备而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求；为满足浴室、游泳池、医院手术室、农牧业等场所对防电击的特殊要求；为满足防雷和信息系统抗干扰的要求。
图2 局部等电位连接示意图图3 局部等电位连接示意图3.辅助等电位连接（SEB）在建筑物做了总等电位连接之后，在伸臂范围内的某些外露可导电部分与装置外可导电部分之间，再用导线附加连接，以使其间的电位相等或更接近，称为辅助等电位连接。
卫生间局部等电位连接标准及施工工艺
卫生间局部等电位连接标准及施工工艺02年建设部有《等电位联结安装》标准设计图集，详尽介绍了设计、施工的具体方法、质量检验标准。
在住宅设计和施工中，我们发现对作总等电位联结能认真执行,但对局部等电位联结不够重视，甚至还存在一些误解，施工员对怎么作局部等电位联结还存在一些疑问等一些问题。
而卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使卫生间内的电位处在同一电位上，即使此电位高于地电位,在该范围内是不会产生电位差的，从而避免发生电击事故。
在洗浴时人体皮肤完全湿透,人体阻抗下降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。
这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的,唯一的防范措施是在此作局部等电位联结。
这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用,该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差,电击事故自然就不会发生。
在《住宅设计规范》中就明确规定，卫生间宜作局部等电位联结，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了除采取总等电位联结外,尚应进行辅助等电位联结的规定,我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。
进行卫生间内局部等电位联结时，应将金属给排水管、金属面盆、澡盆和马桶、金属采暖管和墙地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起，以加强由于身体电阻降低和身体接触地电位而增加电击危险的安全保护。
当墙为混凝土墙或者钢结构立面时，墙内钢筋网也宜与等电位联结线连通；金属地漏、扶手、浴巾架、肥皂盒等孤立之物可不作连接。
局部等电位联结端子板应设置在方便检测的位置,等电位联结端子板应采取螺栓联结，以便拆卸进行定期检测；等电位联结线采用BVR—l X 4平方毫米导线在地面内和墙内穿PVC塑料管暗敷,等电位联结线出地面和墙面时采用标准86盒，由86盒引出线为明敷，局部等电位联结安装完毕后，应进行导通性测试,测试用电源可采用空载电压为4~24v的直流或交流电源，测试电流不应小于0.2A，若等电位联结端子板与等电位联结范围内的金属管道等金属体未端之间的电阻不大于3欧姆，可认为等电位联结是有效的，如发现导通不良的管道连接处,应作跨接线.施工时各工种间需密切配合，以保证等电位联结的始终导通。
等电位连接施工工艺
一、适用范围适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。
二、施工准备2．1 技术准备1．充分熟悉相关图纸及设计要求。
2．根据图纸要求，准备相应施工图集等技术资料.3．编制技术交底。
2．2 材料要求1．等电位联结线和等电位联结端子板宜采用铜质材料。
(1）等电位联结线的截面要求见表20-25。
(2）等电位联结端子板的截面不得小于所连接等电位联结线截面。
2．热镀锌钢材(圆钢、扁钢等)。
3．辅材(电焊条、铜焊条、氧气、乙炔等)。
以上材料应有材质检验证明及产品出厂合格证.2．3 主要机具1．施工工具:钢卷尺、电焊机、电焊工具、电工常用工具等。
2．测量工具：ZC一8型接地电阻表。
2．4 作业条件1．等电位端子板（箱）施工前，土建墙面应刮白结束。
2．进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
3．进行金属门窗等电位联结应在门窗框定位后,墙面装饰层或抹灰层施工之前进行.三、施工工艺3．1 工艺流程3．2 操作工艺1．总等电位端子箱、局部等电位端子箱施工根据没汁图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后,将等电位端子箱固定，，2．等电位联结线施工：等电位联结线施工见图20-39。
3．厨、卫间等电位施工（1）在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接.连接时抱箍与管道接触处的接触表面须刮拭干净,安装完毕后刷防锈漆。
抱箍内径等于管道外径,抱箍大小依管道大小而定。
等电位联结线采用BV—1x4mm2铜导线穿塑料管于地面或墙内暗敷设。
具体做法见图20—40。
(2）在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状.地面内钢筋网宜与等电位联结线连通,当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通.厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、适用范围
适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。
二、施工准备
2．1 技术准备
1．充分熟悉相关图纸及设计要求。
2．根据图纸要求，准备相应施工图集等技术资料。
3．编制技术交底。
2．2 材料要求
1．等电位联结线和等电位联结端子板宜采用铜质材料。
(1)等电位联结线的截面要求见表20-25。
(2)等电位联结端子板的截面不得小于所连接等电位联结线截面。
2．热镀锌钢材(圆钢、扁钢等)。
3．辅材(电焊条、铜焊条、氧气、乙炔等)。
以上材料应有材质检验证明及产品出厂合格证。
2．3 主要机具
1．施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。
2．测量工具：ZC一8型接地电阻表。
2．4 作业条件
1．等电位端子板(箱)施工前，土建墙面应刮白结束。
2．进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
3．进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。
三、施工工艺
3．1 工艺流程
3．2 操作工艺
1．总等电位端子箱、局部等电位端子箱施工
根据没汁图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定，，
2．等电位联结线施工：
等电位联结线施工见图20-39。
3．厨、卫间等电位施工
(1)在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防锈漆。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用BV-1x4mm2铜导线穿塑料管于地面或墙内暗敷设。
具体做法见图20-40。
(2)在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用截面不小于25x4mm的镀锌扁钢。
具体做法见图20-41。
4．游泳池等电位施工
(1)在游泳池内便于检测处设置局部等电位端子板，金属地漏、金属管等设备通过等电位联结线与等电位端子板连通。
(2)如室内原无PE线,不应引入PE线，将装置外可导电部分相互连接即可。
为此，室内也不应采用金属穿线管或金属护套电缆。
(3)在游泳池边地面下无钢筋时，应敷设电位均衡导线，间距约为0．6m，最少在两处做横向连接。
如在地面下敷设采暖管线，电位均衡导线应位于采暖管线上方。
电位均衡导线也可敷设网格为150x150mm，φ3的铁丝网，相邻铁丝网之间应相互焊接。
(4)一般做法见图20-42。
5. 金属门窗等电位施工
(1)根据设计图纸位置于柱内或圈梁内预留预埋件，预埋件设计无要求时应采用面积大于100xlOOmm的钢板，预埋件应预留于柱角或圈梁角，与柱内或圈梁内主筋焊接。
(2)使用φl0镀锌圆钢或25x4mm镀锌扁钢做等电位联结线连接预埋件与钢窗框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接。
采用圆钢焊接时，搭接长度不小于lOOmm。
(3)如金属门窗框不能直接焊接时，则制作100x 30x30mm的连接件，一端采用不少于1套M6螺栓与金属门窗框连接，一端采用螺栓连接或直接焊接与等电位联结线连通。
(4)所有连接导体宜暗敷设，并应在门窗框定位后、墙面装饰层或抹灰层施工之前进行。
(5)当柱体采用钢柱时，则将连接导体的一端直接焊于钢柱上。
四、质量标准
4．1 主控项目
1．建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环行网路，环行网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
2．材料的质量符合设计要求。
4．2 一般项目
1．等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。
2．需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、放松零件齐全。
五、成品保护
1．电气施工时不得砸碰及弄脏墙面。
2．喷浆前必须预先将等电位联结线及等电位端子箱用纸包扎好。
3．搬运物件时不得砸坏等电位联结线。
4. 焊接时注意采取保护墙面、金属门窗框等措施。
5．进行厨卫间等电位联结时，应注意保护厨卫器具。
六、应注意的质量问题
1．等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬肉、气孔及未焊透等情况。
2．等电位联结内各联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。
3．等电位联结内各联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。
4．等电位联结端子板应采取螺栓连接，以便拆卸进行定期检修。
注意有毒有害废物的分类管理，油漆作业结束后，应及时回收包装材料。
5．机械紧固未加设防松装置，防腐措施未做，机械紧固件未使用热镀锌件。
6．导线色标不对，压接时压接处未进行热搪锡处理，线路截面积偏小。
七、环境、职业健康安全管理措施
7．1 环境管理措施
1．电气焊作业时，应采取相应防护措施，避免弧光作害。
2．油漆作业结束后，应及时回收油漆包装材料。
7．2 职业健康安全管理措施
1．进行电焊作业时，电焊机应符合相关规定并使用专用闸箱，必须做到持证上岗，施工前清理易燃易爆物品，设专门看火人并备有相应灭火器具。
2．进行气焊作业时，氧气、乙炔瓶放置间距应大于5m，设有检测合格的氧气表、乙炔表并设防回火装置，同时必须做到持证上岗，设专门看火人井备有相应灭火器具。
3．在室内进行油漆作业时，应注意通风换气。
