第6章 建筑剖面图的绘制
1500 600 900 1500 400
5.800 5.400
3.900 3.000 2.400
0.900 ± 0.000
-0.450
➢ 绘制建筑剖面图之前，首先要对绘图环境进行设置，包括 设置单位、图层设置和设置图形界限等。
➢ 本实例的别墅剖面图包括底层剖面、二层剖面、夹层剖面 和屋顶剖面3个部分，适宜自下而上分别绘制各层剖切面 ，然后把它们拼接成整体剖面。在绘制建筑剖面图的过程 中，对于建筑物剖面相似或相同的图形对象，一般需要灵 活应用复制、镜像、阵列等操作，才能快速地绘制出建筑 剖面图。
➢ 根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在平 面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部位剖 切。剖面图常用一个剖切平面剖切，有时也可转折一次，用两个平行的 剖切平面剖切。剖切符号一般应画在底层平面图内，剖视方向宜向左、 向上，以便于看图。
➢ 投射方向一般宜向左、向上、 当然也要根据工程情况而定。 剖切符号在底屋平面图中，短 线的指向为投射方向。剖面图 编号标在投射方向一侧，剖切 线若有转折，应在转角的外侧 加注与该符号相同的编号。
➢ 本实例的别墅二层建筑剖面与底层剖面不 相同，门窗位置和大小都不相同，应单独 绘制。绘制方法基本上和绘制底层剖面图 相同。
➢ 由于别墅夹层和屋顶位于同一高度上，并 且在同一平面上反映了相应的内容，因而 可以同时绘制。接下来讲述别墅夹层和屋 顶剖面图的绘制步骤和方法。
➢ 别墅每层剖面图绘制完成后，要对其进行组合，并添加尺 寸标注、适当的文字说明等。接下来讲别墅剖面图其他部 分的绘制步骤和方法。
➢ 建筑剖面图的绘制内容主要包括：
建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。 房屋内部空间组合与室内层高，如建筑物内部情况、各部位的高度、房间进深（或开间）、走
房屋建筑学建筑剖面设计说明
4、混响时间控制。声音的传播在一般室温下341m/s
影响因素： ①吸声材料面积
②吸声系数
③铺设位置
④分布办法
室内使用性质和活动特点的要求
一些室内人数较多、面积较大具有视听等使用特点的活动房 间的高度和剖面形状……. 以视线要求为例来分析，对室内 地坪的剖面形状就有一定的要求。
室内使用性质和活动特点的要求
3.2房屋各部分高度的确定
(一)室内使用性质和活动特点的要求 (二)采光、通风的(三要)求结构类型的要求
室内的净高
(四)设备要求
(五)室内空间比例要求
室内使用性质和活动特点的要求
与平面设计中房间的 面积定额指标一样，许多 大量建造的建筑类型，国 家或地区设计主管部门， 也常制订这些建筑类型主 要使用房间的高度指标 。
房屋剖面中的错层高差，通常有以下几种方法解决：
(1)利用室外台阶解决错层高差。
下图为住宅垂直于等高线布置用室外台阶解决高差的实例：
(2)利用楼梯间解决错层高差。
即通过选用楼梯梯段的数 量(如二梯段、三梯段、四 梯段等)，调整梯段的踏步 数．使楼梯平台的标高和 错层楼地面的标高一致。 这种方法能够较好地结合 地形、灵活地解决纵横向 的错层高差。
设计视点：是指按设计要求所能看到的极限 位置，作为视线设计的主要依据。
如：1、电影院定在银幕底边中点
2、体育馆定在蓝球场边线或边线上空 300—500mm。 3、当地面坡度＞1：6时应做成台阶形
（五）视线设计的要求：
1、看的见（视线无阻） 2、看得好（视觉质量）
（六）专业名词：
1、起始距离：前排观众眼睛到设计视点距离 2、起始高度：前排观众眼睛到设计视点高度 3、升起值：观众自己眼睛到头顶的高度 4、升起段长度：椅背间距或前后观众眼睛距离
第三讲 剖面图与断面图
工程 工程主要特征
等级
工程范围举例
一级 1、高级大型公共 高级宾馆、旅游宾馆、高级招待所、别墅、
建筑
省级展览馆、博物馆、图书馆、科学实验
2、有地区性历史 研究楼（包括高等院校）、高级会堂、高 性意义或技术要 级俱乐部。
求复杂的中小型 不小于300床位医院、疗养院、医疗技术
公共建筑
楼、大型门诊楼、大中型体育馆、室内游
不小于300床位医院疗养院医疗技术楼大型门诊楼大中型体育馆室内游泳馆室内滑冰馆大城市火车站航运楼候机楼摄影棚邮电通讯楼综合商业大楼高级餐厅四级人防五级平战结合人防建筑物重要性和规模建筑一级范例图长沙黄花岗机场南京美龄宫南审图书馆体育馆工程等级工程主要特征工程范围举例二级1中高级大型公共建筑2技术要求较高的中型公共建筑316层以上29层以下住宅大专院校教学楼档案楼礼堂电影院省级机关办公楼300床位以下的医院疗养院地市级图书馆文化馆少年宫俱乐部排演厅报告厅风雨操场大中城市汽车客运站中等城市火车站邮电局多层综合商场风味餐厅高级小住宅等建筑物重要性和规模建筑二级范例图藏式纪念建筑南审竞秀教学楼南京中心大酒店某写字楼工程等级工程主要特征工程范围举例三级1中级中型公共建筑27层以上包括7层15层以下有电梯住宅或框架结构的建筑重点中学中等专科学校教学楼试验楼电教楼社会旅馆饭店招待所浴室邮电所百货大楼托儿所幼儿园综合服务楼一二层商场多层食堂小型车站等建筑物重要性和规模建筑三级范例图某地百货大楼某中学教学楼某写字楼某超市工程等级工程主要特征工程范围举例四级1一般中小型建27层以下无电梯的住宅宿舍及砖混结构建筑一般办公楼中小学教学楼单层食堂单层汽车库消防车库消防站蔬菜门市部粮店杂货店阅览室理发店水冲式厕所等建筑物重要性和规模建筑四级范例图茶社健身房kt包间单层食堂工程等级工程主要特征工程范围举例一二层单功能一般小跨度结构建单层小跨度建筑建筑物的抗震等级钢筋混凝土高层建筑结构抗震等级结构类型防震烈度框架结构高度m252535353535框架剪力墙结构框架简体结构高度m5050606050508080建筑物按其建筑高度结构类型抗震设防烈度等不同可分为四级见下表

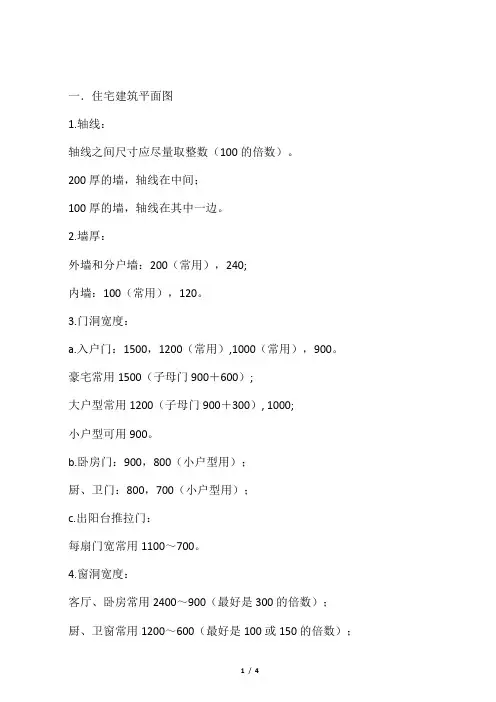

住宅建筑方案设计图常用尺寸
一．住宅建筑平面图1.轴线：轴线之间尺寸应尽量取整数（100的倍数）。
200厚的墙，轴线在中间；100厚的墙，轴线在其中一边。
2.墙厚：外墙和分户墙：200（常用），240;内墙：100（常用），120。
3.门洞宽度：a.入户门：1500，1200（常用）,1000（常用），900。
豪宅常用1500（子母门900＋600）;大户型常用1200（子母门900＋300）, 1000;小户型可用900。
b.卧房门：900，800（小户型用）；厨、卫门：800，700（小户型用）；c.出阳台推拉门：每扇门宽常用1100～700。
4.窗洞宽度：客厅、卧房常用2400～900（最好是300的倍数）；厨、卫窗常用1200～600（最好是100或150的倍数）；飘窗凸出外墙尺寸常用400～600（大飘窗），常用500。
5. Hatch铺地图案：a.厨、卫常用300×300；b.阳台常用150单向；c.大露台、空中花园常用450×450或600×600；d.屋顶天面平面常用600×600或900×900。
6.公共楼梯开间宽度a.轴线距离；多层或低层：用2600,高层：用2700，2800;b.疏散门洞≥1000，常用1100，1200（子母门）;c.楼梯休息平台宽度≥1200，踏步宽度260－300；踏步级最少3级，最多18级。
7.户内楼梯（如复式住宅）开间宽度（轴线）可用2200，踏步宽度≥200,休息平台宽度≥1000。
8.电梯轴线尺寸最小2200×2200，常用2400×2200、2400×2400；电梯厅进深轴线距离≥2000.（净宽≥1800）。
9.消防前室净面积：≥4.5m2，合用前室≥10.风井尺寸≥0.7m2（净），合用风井≥1.1m2（净），水电井检修门洞宽度≥600，xx尺寸0.8m2~1.1m2(净)。
11.公共走道宽度（轴线）≥1400，常用1400－1800。
房屋建筑工程图集-平面图立面图剖面图详图
结合实际看图。
1111
（二）、阅读房屋建筑工程图的方法 先读首页图 读总平面图 读建筑施工图 读结构施工图 读设备施工图 读图时注意工种之间的联系，前后照应。
1212
8.2 总平面图
一、总平面图的形成和用途及表示方法
总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、
99
五、建筑设计总说明
设计依据：立项，规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法：地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
2、建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关
系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位 置及类型。 3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依 据，是建筑施工中的重要图纸。
2323
二、建筑平面图的图示方法
1818
5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示 2）等高线的绘制 假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开， 在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影 面上，就得到一圈一圈的封闭曲线，即为等高线。 3）由等高线分析地形的高低起伏状况： A 等高线间距越大，地面越平坦，间距越小，地面越陡峭 B 数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹 6、 道路：标注道路中心控制点，道路的标高及平面位置
广东某地区多层住宅楼建筑设计CAD施工图
多层住宅建筑平立剖面图(共8张)
现用房屋建筑学_武汉理工大学_第四版_第三章_建筑剖面设计
建筑剖面设计
建筑的剖面形状的确定 房屋各部分高度的确定
房屋的层数的确定
建筑空间的组合 室内空间的处理和利用
School of Architectural and Civil Engineering Anhui University of Technology
建筑剖面的组合方式 单层 多层和高层 错层和跃层
高窗 天窗
保留墙面布展 大进深空间采光 （方向性与均匀性） 增加净高 独特剖面形状
School of Architectural and Civil Engineering Anhui University of Technology
确定剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
确定房间剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
采光、通风 的要求
视线升高值C
对位排列：120mm 错位排列：60mm
地面坡度>1:6 做台阶形
School of Architectural and Civil Engineering Anhui University of Technology
School of Architectural and Civil Engineering Anhui University of Technology
房屋各部分高度的确定
房间的净高：按楼地面完成面至吊顶或楼板或梁底 面之间的垂直距离 房间的层高：该层楼地面到上一层地面之间的距离
建筑剖面作图
一、作图题1．1.任务说明根据图示局部平面图(图1-1)，按指定剖面线位置画出剖面图。
剖面图应正确地反映出平面图所示尺寸及空间关系，并应符合构造要求。
2.构造要求结构类型：砖混结构，现浇钢筋混凝土楼板。
楼梯：现浇钢筋混凝土板式楼梯。
基础：条形砖基础，混凝土垫层300mm(高)×750mm(宽)。
基础底标高为-1.2m。
地坪：素土夯实，150mm厚碎石垫层，80mm厚C15混凝土，20mm厚水泥砂浆找平，面贴地砖。
楼面：100mm厚现浇钢筋混凝土楼板，20mm厚水泥砂浆找平后贴地砖。
屋面：现浇钢筋混凝土坡屋面180mm厚，40mm厚细石钢筋混凝土防水层，20mm厚水泥砂浆找平后贴瓦楞形面砖。
坡度1/2，挑檐1200mm(无天沟)。
外墙：240mm砖墙，20mm厚粉刷，外贴墙面砖。
内墙：240mm砖墙，20mm厚粉刷，面涂乳胶漆。
顶棚：钢筋混凝土板，20mm厚粉刷，面涂乳胶漆。
散水：素土夯实，80mm厚C10混凝土。
屋面板定位标高：①轴与③轴的墙中线与坡屋面的板面交点标高为6.35m。
梁：宽度为240mm，高度为600mm。
门：M1高3000mm，其他门高2100mm。
窗：C1窗高1250mm，首层窗台距地面1150mm，二层窗台距楼面高900mm。
C2窗底标高3.70m，窗顶至屋面斜梁底。
防潮：防潮层采用水泥砂浆或卷材设防。
水池：侧壁及底板均为现浇钢筋混凝土，厚度为200mm，面贴瓷砖。
3.剖面要求(1)画出1：50剖面图。
图中包括基础各部分、楼地面、屋面、内外墙、门窗、楼梯及梯下水池、散水、防潮层等。
(2)剖面图中除标注各部分标高外，并标注各屋脊线的标高及基础埋深和标高。
正确答案:图1-2为参考答卷2．1.任务要求根据所给的住宅平面(图1-3)画出指定位置的剖面图，剖面应正确表达所剖切位置的空间和构造关系，并符合相关规范要求。
2.构造要求层高：6楼层高为2.80m，楼梯间通至屋顶，层高2.70m。
3层别墅建筑施工全套图纸大全
[深圳]XX26层高层住宅楼建筑施工图（内含效果图）一套完整的住宅楼图纸郑州天城小区CAD建筑方案郑州体育馆建筑CAD方案深圳香蜜湖信华花园建筑方案图纸某栈道工程施工方案cad及pdf文本广州爱都项目施工图DWG南海文化艺术中心方案设计CAD中建国际北京亮马河小区CAD一个广场的方案图很不错重庆xxx古镇保护规划图纸xxx科技公园广场方案图私人住宅楼施工图5农村住宅两层简式房屋图纸私人住宅楼施工图9农村别墅施工图图纸某砖混结构住宅楼施工全套上海绿洲xxx别墅施工图一套会所建筑图纸cad室外健身器材图库大全高层住宅楼建筑施工全套cad施工图精美荷兰式别墅施工图私宅建筑施工图cad全套图纸江生私宅设计图cad全套图纸小型私人别墅cad建筑施工图全套多层住宅楼建筑施工图十几层住宅楼建筑施工图.RAR三室二厅及别墅各一例施工图纸世博中国馆图纸鸣泉居（建筑）全套高层现代风格酒店方案初步设计cad图纸及效果图高层建筑户型图集高层四户一梯图纸高层住宅设计方案食堂建筑施工图-6.食堂建筑施工图-5食堂建筑施工图-4食堂建筑施工图-3食堂建筑方案图阿列克谢耶夫教堂长岛别墅.金海岸高层住宅施工图连排别墅平面方案跃层住宅建筑设计CAD施工图纸设计图,农家院设计图某花园住宅楼CAD建筑图纸节能住宅楼建筑设计施工图航运新村高层住宅建筑设计图纸自行车车库图纸.脱硫施工平面规划图老年活动中心建筑图3老年公寓与干休所规划设计建筑施工图纸-2老年公寓与干休所规划设计建筑施工图纸-1老年公寓cad建筑施工图.rar美食城规划方案绿城公寓平面施工图2XXX综合楼建筑结构图带效果图经济适用房设计图精典的基本户型图纸私人别墅施工图私人住宅楼施工图秀枫山庄28栋小高层设计施工图.社区服务中心办公楼建筑施工图很齐全的别墅设施施工图漳州XXX三层小别墅施工图.温泉度假别墅施工图.深圳***三十一层住宅建筑施工图纸沃尔玛广场的全套图纸池州广电大厦建筑图纸.水边木平台欧式建筑立面图纸欧式别墅全套施工图梁结构节点详图.标准住宅套房方案图***高层一号楼图纸.***维修中心食堂设计图***监狱监舍cad施工图纸.***大酒店设计方案图***小区管线规划总平面图2***学院学生活动中心施工图纸***大楼梁、柱、板加固施工图***大型商场建筑施工图cad***售楼处建筑图.***博物馆电子设计图.***仿古公厕建筑施工图.***中学教学楼与宿舍楼建筑施工图-1某中学教学楼. ***中学4层宿舍楼施工图***一梯三高层建筑施工图***17万平大型商场消防图纸.***17万平大型商场消防图纸.杭州精品排屋新宾馆施工图.教堂建筑图纸3套-1.教堂建筑图纸3套-2.教堂建筑图纸3套-3户型平面建筑施工图.建筑设计详图大全.建筑大样图集cad版.康居建筑设计竞赛获奖作品.广州从化逸泉山庄别墅C区CL-B型施工图山地别墅建筑图居委会综合楼施工图小高层住宅楼建筑全套施工图.小高层住宅楼平立剖面图.小户型农宅CAD建筑图纸.小型社区活动中心建筑小型别墅建筑图.小区全套建筑施工图(内含100张).小区会所设计结构建筑施工图.安提瓜和巴布达总理别墅.学院学生活动中心施工图纸.学生公寓楼全套CAD学校入口台阶及值班室施工图.天虹花园别墅建筑施工图.大连***购物广场建筑施工图.大型商住楼平面.多种户型设计方案.多种住宅楼户型图.多层小高层等基本户型图.多层小高层等CAD建筑图纸.堤岸园多层住宅施工方案图.坡屋顶住宅楼地下室组合平面示意图.地下室人防建筑施工图.国外别墅规划设计方案.四层办公楼全套施带工图效果图.商场设计全套cad图纸.商住楼全套CAD建筑施工图.商业街建筑施工图带效果图.各式亭子施工图集古建筑立面建筑图古建亭子施工图集.古代风格办公楼建筑cad变电所建筑施工图.卫生院设计方案图.博物馆建筑施工图.南方某地十一层小高层住宅设计.南方别墅设计方案.南京西路主要老建筑CAD图纸.单体洋房单体建筑图.华丽型私人别墅.北方四合院建筑设计施工图纸（带效果图）别墅设计施工图.19别墅建筑施工图.农村小康住宅方案带效果图.农村住宅设计.农村住宅楼方案图.养老院建筑平面图.公园茶室cad施工图.公共厕所图全套办公楼建筑施工图带效果图.体育馆建筑施工图.住宅电梯高层户型图16住宅楼户型设计CAD参考图纸图集下载.住宅楼户型设计CAD参考图纸图集下载-9住宅楼户型设计CAD参考图纸图集下载-7住宅楼户型设计CAD参考图纸图集下载-6住宅楼户型设计CAD参考图纸图集下载-5住宅楼户型设计CAD参考图纸图集下载-22住宅楼户型设计住宅楼户型设计CAD参考图纸.住宅小区户型方案.住宅区临街商铺建筑施工图仿清式歇山古建(微缩新华门)设计施工图仓库建筑施工图五星酒店方案设计图纸五岭别墅园二层食堂建筑设计乡村别墅建筑图.38乐亭县东方嘉园2#楼施工图.临街的住宅设计图纸中式彩画CAD图块清式梁枋垫板彩画中小户型cad户型图.中学教学楼建筑施工图.上海XXX小高层住宅施工图纸.三层高档别墅.CAD图纸七层框架坡屋顶住宅楼施工图.6层框架结构办公楼图纸四套厂房建筑施工图-4.四套厂房建筑施工图-3-中标厂房设计图纸.四套厂房建筑施工图-2四套厂房建筑施工图-1三层独栋别墅建施图三层的厂房建筑全套施工图三层别墅全套建筑结构图.三十二层高层住宅建筑.图纸2层砌体别墅施工图.10大足群力新村农村别墅施工图.龙泉湖滨住宅扩初施工图高层住宅及小区建模.静音寺建筑施工图.装饰图例英伦风情的教堂施工图.花钵、树、花池大样图.绿化图块私家花园全套施工图纸.私人别墅3D模型图.清式斗拱做法详图.深圳植物设计图例集合.水岸豪门钻石C型别墅比较齐全的CAD图库歌舞厅装饰详图（CAD）歌舞厅装饰详图.楼盘全套CAD图.棕榈灌木图例***运河公园全套施工图.XXX渔港环境设计施工图全套***小学教学楼全套cad施工图***小区总平面规划图.一些的经典欧式建筑立面建筑CAD常用千种图块之仿古装饰.川西民居风格的商业街施工图全套山水草堂景观设计全套图纸（一）山水草堂景观设计全套图纸（二）山水草堂景观设计全套图纸（三）山水草堂景观设计全套图纸（四）山水草堂景观设计全套图纸（五）山庄别墅平面布置.室内平面素材库（一）室内平面素材库（二）室内平面素材库（三）室内平面素材库.多层别墅建筑图V国际花园别墅全套施工图.国家湿地公园景观施工图全套国外别墅规划设计方案图.国内高档别墅施工图全套古建筑门窗及花园围墙单元式多层住宅建筑施工图.北京中关村规划方案图化粪池构造图别墅全套建施图（含两张效果图）仿古船建筑平立剖面.丽都名邸3两层独立豪华别墅施工图上海康桥半岛别墅金沙苑建施图3层坡顶天都城法国古堡建筑施工图一套完整的别墅景观施工图.dwg一套完整的住宅施工图.一个公园的套图cad车模型CAD立面人和指北针推荐CAD平面图块集合.CAD制作的中国画CAD书法贴8000万1套的豪华别墅施工图纸5套多层住宅施工图纸3层独栋别墅施工图纸32层高层住宅建筑图纸12个别墅设计方案十套别墅平面图加效果图高层现代风格酒店方案设计dwg图纸及效果图钢管片拼装框架图柱间支撑计算书下载万科第五园效果图加CAD难得的老外的温泉会所方案CAD图国外温泉会所XXX乡村小别墅设计方案图纸***别墅方案图43山东曲阜孔林享殿测绘图牌楼建筑设计cad方案图***小区几套别墅方案图纸XXX区市联排别墅方案设计图纸***别墅设计方案图24***别墅方案设计图25全套三层别墅图纸附结算浙江省某热电有限公司办公楼图纸一套办公室施工图04某小型办公楼平面图17XXX消防队办公楼全套图纸***实业有限公司办公楼建筑施工图纸一份食堂办公楼全套图纸实用小办公楼全套cad图纸嵊泗引航办公大楼建筑施工图全套的办公楼建筑施工图***烟草公司办公楼全套建筑图某农村办公楼建筑图2***农村办公楼建筑图1某地区工商局建筑施工图***工厂办公楼全套施工图***办公楼设计建筑图***办公楼建筑平面及大样图某经典办公楼cad设计图纸XXX公司办公楼全套的建筑图纸高层建筑全套施工图纸休闲广场平面图别墅装修图纸曙光小区北区独立式住宅A型建筑语结构施工宝按花园试点小区一期工程建筑图纸一套高层住宅CAD施工图***校园建筑设计CAD图纸小别墅设计图含效果图武汉***电影院空调防排烟施工图屋顶花园采光顶钢架天津韩家墅农产品批发市场大门汽车站设计图，包括总平面及各层平面楼房院落布局详图两单元十三层商住楼图纸钢结构采光顶(cad施工图)福州市***别墅建筑图纸二独栋别墅建筑方案设计图茶馆设计方案别墅施工图附效果图别墅cad图纸+3D模型+效果图住宅小区总施工图小区会所dwg学校大门整套图纸新世纪康村镇居住竞赛方案-昆山市建筑设计上海中山广场建筑图纸清静阳房cad施工图***地税局门面建筑图纸XXX茶餐厅施工图XXX农村小康住宅建筑施工图***宾馆建筑详图美丰实验学校学校灾后重建工程cad建筑图纸楼梯节点详图江南***雅苑建筑设计洪雅县实验小学图纸杭州市江干区工商管理局办公楼建筑施工图国家大剧院建筑图纸1张***高层住宅楼平面建施图7住宅楼建筑施工图纸51一个户型多个方案XXX体育中心游泳馆、跳水馆设计图广州二沙岛南堤豪华别墅全套施工图v高层住宅户型图22XXX3层商住楼的施工图住宅电梯高层户型图***一套高层住宅施工图8***新建仓库设计图桐庐水晶机械运动有限公司办公楼建筑cad施工图桃溪中学综合楼全套cad图纸***花苑住宅建筑施工图***红旗小区北区6#楼建筑图***6＋1层砖混住宅楼建施图节能住宅楼建筑图吉林省建筑装饰集团科技园二期工程-教学楼A工业场地联合建筑图纸高层住宅建筑全套施工图9大户型平面图集111错层住宅建筑设计图布吉户型CAD方案.碧桂园小区规划与户型平面100501022331XXX一套国外游泳池图纸***土地储备中心住宅综合楼施工图XXX农村徽派马头墙住宅楼施工图XXX厂区内宿舍5层建筑方案CAD图纸全套绿城公寓平面施工图XXX高层一梯十户紧凑型户型平面高层公寓建筑施工图***多层住宅施工图平面、立面、剖面齐全别墅设计全套建筑图23某盛安花园设计方案图XXX全套多层住宅建筑施工图***学校图书馆建筑图XXX商住楼施工全图联拼别墅1至4层平面方案图***建筑商住楼施工图四方重檐亭CAD建筑图纸湿贴石材踢脚节点图山庄餐饮部建施图tu***三室两厅单厨单卫户型图三开间前廊后无廊建筑cad平面图日本一级建筑事务所设计的别墅图纸人防地下室防爆墙大样CAD图纸农村建筑二层小楼CAD施工图纸***银行CAD方案图***小区设计方案大样图***小区地下车库施工图2***投资区电信接入点机房建施图***私人住宅楼方案图3***6班幼儿园建筑设计方案罗马假日（宏宇广场）cad户型图***六层住宅楼设计图6XXX两层商住楼设计方案绝佳户型平面图cad聚苯板外墙保温系统构造图cad九江500平别墅设计图纸锦绣香江cad户型图金域名苑户型图江畔明珠小区大门江南***户型图建筑大师PAUL SANTMAN代表作洛伊德伦敦住宅假日花园F户型几种，高层核心筒活动地板平面布置及详图恒宝华庭户型图海印南苑户型图光大花园户型图***高层住宅地下室（六级人防。
剖面图表示与建筑剖面设计要求和规定
剖面图表示与建筑剖面设计要求和规定剖面图表示在垂直方向房屋各部分组合关系，在比例为1:100的建筑剖面图上绘制楼梯时，必须要绘出的部分是扶手，平台梁，圈梁。
剖面设计要确定各部分高度、建筑层数，空间组合利用。
在多层住宅设计中为了安全，阳台栏杆高度不应低于105m0在高层建筑中，阳台栏杆以实多虚少为好，栏杆高度不宜低于11m,外廊宜为封闭式。
层高：该层的地坪或楼板面到上层楼板面的距离，即该层房间的净高加以楼板层的结构厚度。
净高：楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。
房间高度的确定依据:人体活动及家具设备的要求,采光、通风等卫生要求，结构层高度及构件方式的要求,室内空间比例要求,建筑经济效益要求。
房间采光、通风的要求通过照度及其均匀度表示，依靠平面中窗的宽度和位置（窗上沿离地距离）、剖面图中窗的高度（侧窗上沿），进深与窗高关系，单侧采光1∕21f双版IJ采光1∕41o某建筑层高3m,预应力楼板厚120mm,梁高600mm,那么二层的地面标高为3.000m o在没有特殊要求的普通房间中，窗台高度一般取900~1000mm o一般民用建筑窗台高度考虑略高于桌面高度，低于人坐下时的视平线高度,常取900mm o桌子一般高800mm o室内净高根据使用性质和活动特点的要求，由人数、面积决定，人多，占面积多。
活动尺度增加，室内换气大，净高增加。
校舍人稍多设双层铺,住宅居室人数少,比一般住宅层高3m要大一些。
某学校宿舍内为双层单人床，那么其宿舍层高可以是3.2m或3.3m o一般情况下，室内最小净高应使人举手不接触到顶棚为宜，为此，房间净高不应低于2.2m。
教室人多面积大，视听要求视线声音无遮挡地坪升起，反射声合理分布剖面形状（顶棚）学校合班教室的地面起坡或阶梯地面的视线升高值一般为12Omm,小于15Omm普通台阶踏步高度。
公共建筑主要出入口处的台阶每一级高度一般不超过150mm。
住宅的使用面积是建筑面积减去结构面积。
某地农村多层住宅全套装修施工设计cad图（含结构平面图，设计说明）
建筑平面图
建筑平面图建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外）。
把房屋用一个假想的水平面，沿门、窗洞门部位（指窗台以上，过梁以下的空间）水平切开，把切开下面的物体投影到所切的水平面上，这时从上往下看到的图形就是房屋的平面图。
建筑平面图主要反映了整个房屋的平面形状、大小和房间的数量和平面布局，承重墙（或柱）与隔墙的位置、厚度、材料以及门窗数量、类型、位置和尺寸等。
图内应包括剖切图和投影方向可见的建筑构造以及必要的尺寸、标高等。
如需要表示高窗、洞口、通气孔、槽、地沟等不可见部分应用虚线。
平面图宜与总平面图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
当同一页图纸上绘制多于一层的平面图时，则各层平面图宜按层数由低到高的顺序，从左到右或从下至上布置；对于平面较大的房屋，可分区绘制平面图，但每张平面图均绘制组合示意图。
各区分别用大写拉丁字母编号；住宅建筑按层数可分为：低层住宅≤3层多层住宅4~6层中高层住宅7~9层高层住宅≥10层多层房屋应画出各层平面图若楼层的平面布置相同，或仅有局部不同时，可只画出首层平面图标准层平面图顶层平面图屋顶平面图局部平面图一、首层平面图首层平面图也叫底层平面图，是指室内地坪为±0.000所在的楼层的平面图。
主要反映了房屋的平面形状，底层的平面布置情况，几个房间的分隔和组合、房间名称、出入口、门厅、走廊、楼梯等的布置和相互关系，各种门、窗的布置，室外的台阶、花台、室内外装饰以及明沟和雨水管的布置等等。
此外还表明了厕所和盥洗室内的固定设施的布置，并且注写了轴线，尺寸及标高等。
一、首层平面图应在首层平面图中明显位置标注指北针符号，用于指示房屋的朝向，指北针方向与总平面图一致；为防止雨水侵袭，除了台阶和花台下所有外墙墙角均设置有明沟或散水，绘制时可只在墙角或外墙的局部，分段地画出明沟或散水的平面位置，并以中粗实线表示；入口处要设置外台阶以防止雨水倒灌；上了台阶就是外门，再通过楼梯、电梯到各个楼层要去的房间。
第3章-建筑剖面设计 (2)
房间的剖面形状——矩形、非矩形
平面设计着重解决内部空间的水平方向上的问题，而剖 面设计的任务则是：根据建筑物的用途、规模、环境条 件及人们的使用要求,解决建筑物在高度方向的布置问题。 ·剖面图——垂直方向 房屋各部分 组合关系 ·剖面设计——各部分高度 建筑层数 空间组合利用
5
2016年3月19日6时30分
三级
5
100
1200
四级
不同结构体系适宜层数
框架结构
框架剪力墙结构
图3-29
剪力墙结构
各种筒体结构 （a）筒体－框架结 构（内筒式）； （b）筒体－框架结 构（外移式）； （c）框筒结构； （d）筒中筒结构； （e）多筒体结构
民用建筑的耐火等级、层数、长度和面积
防火分区间 耐火 等级
最多允许层数
最大允许长度 （m ）
每层最大允许 建筑面积（㎡ ）
2500
备注
一、二级
按本规范第1.0 .2条规定
150
1、体育馆、剧院的观众厅，展览建筑的展厅 ，其防火分区最大允许建筑面积可适当放宽； 2、托儿所、幼儿园的儿童用房和儿童游乐厅 等儿童活动场所不应超过3层或设置在四层及 四层以上楼层或地下、半地下建筑内。 1、托儿所、幼儿园的儿童用房和儿童游乐厅 等儿童活动场所、老年建筑和医院、疗养院的 住院部不应超过2层或设置在三层及三层以上 楼层或地下、半地下建筑内。 2、商店、学校、电影院、剧院、礼堂、食堂 、菜市场不应超过2层或设置在三层及三层以 上楼层。 学校、食堂、菜市场、托儿所、幼儿园、老年 人建筑、医院等不应设置在二层。
图 剖面形状与音质的关系
视听要求 视线声音无遮挡 地坪升起 反射声合理分布 剖面形状（顶棚）
9
框架住宅楼全套结构cad施工图纸
第二章建筑平、立、剖面图
返回
（五）建筑施工图的有关规定
我国2001年颁布了《房屋建筑制图统一标准》、 《建筑制图标准》、《总图制图标准》等国家制图 标准，在绘制和阅读建筑施工图时，应严格遵守国 家标准中的有关规定。
在本节将介绍建筑施工图图示方法、图示内容和 图示特点，以及阅读施工图的基本方法。
返回
一、房屋施工图概述
（一）房屋基本构件及其作用 （二）房屋施工图内容和用途 （三）房屋施工图的图示特点 （四）阅读房屋图的一般方法 （五）房屋施工图的有关规定
返回
（一）房屋基本构、配件及其作用
建筑物按其使用功能上的不同可分为： 工业建筑（厂房、动力车间等）
详图与被索引图 同在一张图纸上
详图与被索引图 不在同一张图纸上
2 详图编号
详图在本张图上
5 详图编号 8 详图所在图纸的编号
2
详图编号
5
详图编号
3
被索引的图纸编号
注：索引符号用细实线引出，并用直径10mm的细实线圆绘制； 详图符号用直径14mm粗实线绘制。
4、图例及代号
在房屋施工图中，众多房屋构配件、材料等均应使 用国家标准中规定的图例、代号来表示。
建筑物相对距离。
返回
（四）施工总说明
施工总说明一般包括：工程概况（如工程名称、 位置、建筑规模、建筑技术经济指标以及绝对标高与 相对标高间的关系等）；结构类型，主要结构的施工 方法，以及对图纸上未能详细注写的用料、做法或需 统一说明的问题进行详细说明，构件使用或套用标准 图的图集代号等。
返回
三、建筑平面图
对多层楼房，原则上每一楼层均要绘制一个平面图，并在平 面图下方注写图名（如底层平面图、二层平面图等）；若房屋某 几层平面布置相同，可将其作为标准层，并在图样下方注写适用 的楼层图名（如三、四、五层平面图）。若房屋对称，可利用其 对称性，在对称符号的两侧各画半个不同楼层平面图。
剖面图和断面图(建筑制图)
4.2 施工图首页
4.2 施工图首页
4.2.2 设计说明
建筑设计说明主要用来表达工程设 计的依据(设计任务书，工程地质、水文、 气象资料，建筑设计规范标准等)、工程 概况(工程名称、建设规模、结构类型、 耐火等级、防水等级、设防烈度等)和设 计中其他有关问题的说明等。
4.2 施工图首页
1. 工程概况
4.2 施工图首页
(5)楼梯踏步及扶手做法参见L96J401。 (6)墙身楼板预留洞与预埋铁件与各工种施工图配合施工。 (7)所有外墙均做SB1保温板保温，构造详图见L00SJ108。 (8)内外装修时，材料需经设计院与甲方看样商定后方可施工。 (9)未尽之处，按施工与验收相关规范严格施工。
4.2 施工图首页
4.4 建筑平面图
4.4.1 建筑平面图的形成和用途
建筑平面图实际上是建筑物的水平剖面图，它是假想用一水平 剖切平面在窗台之上某一适当部位剖切整幢建筑物，对剖切平面以 下的部分所作的水平投影图，也就是移去处于剖切平面上方的部 分，将留下的部分按俯视方向在水平投影面上作正投影所得的图 样。
建筑平面图用来表示房屋的平面布置情况，它反映房屋的平面 形状、大小和房间的布置，墙(或柱)的位置、厚度、材料，门窗的 位置与尺寸等情况，在施工过程中被作为放线、砌墙、门窗安装和 编制工程造价资料的依据。建筑平面图应包括被剖切到的断面、可 见的建筑构件和必要的尺寸、标高等内容。
