青岛电大机械设计基础试卷题A

合集下载

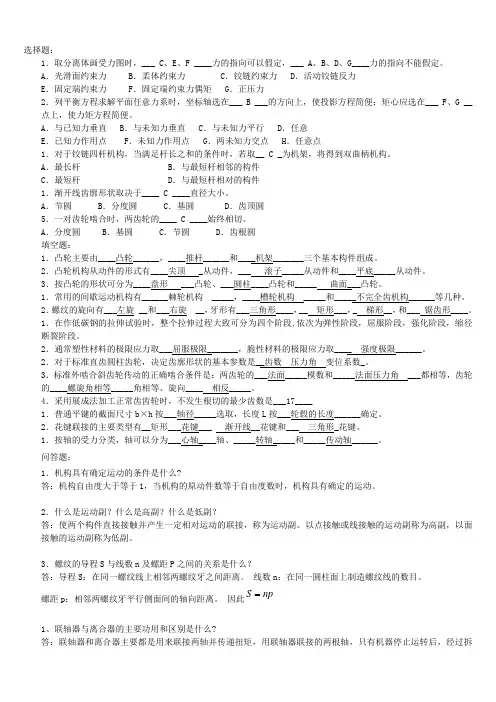

国家开放大学2020年春季学期电大考试《机械设计基础》练习题及答案

选择题：1．取分离体画受力图时，___ C、E、F ____力的指向可以假定，___ A、B、D、G____力的指向不能假定。

A．光滑面约束力 B．柔体约束力 C．铰链约束力 D．活动铰链反力E．固定端约束力 F．固定端约束力偶矩 G．正压力2．列平衡方程求解平面任意力系时，坐标轴选在___ B ___的方向上，使投影方程简便；矩心应选在___ F、G __点上，使力矩方程简便。

A．与已知力垂直 B．与未知力垂直 C．与未知力平行 D．任意E．已知力作用点 F．未知力作用点 G．两未知力交点 H．任意点1．对于铰链四杆机构，当满足杆长之和的条件时，若取__ C _为机架，将得到双曲柄机构。

A．最长杆 B．与最短杆相邻的构件C．最短杆 D．与最短杆相对的构件1．渐开线齿廓形状取决于____ C ____直径大小。

A．节圆 B．分度圆 C．基圆 D．齿顶圆5．一对齿轮啮合时，两齿轮的____ C ____始终相切。

A．分度圆 B．基圆 C．节圆 D．齿根圆填空题：1．凸轮主要由____凸轮______，____推杆______和____机架_______三个基本构件组成。

2．凸轮机构从动件的形式有____尖顶 _从动件，___ 滚子_____从动件和____平底_____从动件。

3．按凸轮的形状可分为____盘形 ___凸轮、___圆柱____凸轮和_____ 曲面___凸轮。

1．常用的间歇运动机构有______棘轮机构 _____，____槽轮机构 _____和_____不完全齿机构______等几种。

2．螺纹的旋向有___左旋 __和___右旋 __，牙形有___三角形____，__ 矩形___，_ 梯形__，和___ 锯齿形____。

1．在作低碳钢的拉伸试验时，整个拉伸过程大致可分为四个阶段,依次为弹性阶段，屈服阶段，强化阶段，缩径断裂阶段。

2．通常塑性材料的极限应力取___屈服极限_______，脆性材料的极限应力取____ 强度极限______。

成人教育《机械设计基础》期末考试复习题及参考答案

机械设计基础练习题A一、选择题1、曲柄摇杆机构中具有急回运动性质的构件是（）。

A.曲柄 B. 连杆 C. 摇杆 D. 机架2、平键的截面尺寸b ⨯h 确定一般是取决于( )。

A.键的强度 B. 所承受的载荷 C.被连接的轴径 D. 连接宽度3、非周期性速度波动（）。

A. 用飞轮调节B.用调速器调节C. 不需要调节D.用飞轮和调速器双重调节 4、既承受弯矩又承受转矩的轴称为（）。

A.转轴B.心轴C.传动轴D.曲轴5、阿基米德蜗杆传动，蜗杆的升角1230λ'=，螺旋方向为右旋，与该蜗杆啮合的蜗轮的螺旋角β为（）。

A. 1230'左旋B. 1230'右旋C. 3230'右旋D. 1030'左旋 6、角接触球轴承一般用于承受（）。

A.径向载荷B.轴向载荷C.双向的轴向载荷D.径向载荷和轴向载荷7、一般V 带传动的主要失效形式是带的打滑及带的（）。

A.松弛B.颤动C.疲劳破坏D.弹性滑动8. 一般闭式齿轮传动的润滑方式的决定是根据齿轮的（）。

A.模数B.分度圆直径C.齿数D.圆周速度9. 对于一组同型号的滚动轴承，在同一条件下运转，能达到或超过该轴承基本额定寿命的可靠度为（）。

A.99％B.90％C.80％D.50％ 10.链条的基本参数是（）。

A.链节数B.链条齿数C. 节距D. 转向 11、平键的截面尺寸b ⨯h 确定一般是取决于( )。

A.键的强度 B. 所承受的载荷C.被连接的轴径D. 连接宽度12、传动比不等于1的带传动，当工作能力不足时，传动带将首先在（）打滑。

A. 大轮上B.小轮上C.主动轮上D.从动轮上13、一对渐开线直齿圆柱齿轮连续传动条件是（）。

A. Z1=Z2 B m1=m2, 12αα= C.1ε≥ D.12ββ=-14、曲柄摇杆机构中具有急回运动性质的构件是（）。

A.曲柄 B. 连杆 C. 摇杆 D. 机架15、齿轮传动的齿根弯曲疲劳强度计算是针对（）失效。

电大在线考试机械设计基础正确答案

一. 单选题（共20题,每题2分,共40分）
6. 蜗杆蜗轮传动中，蜗杆的头数为Z1，直径系数为q，蜗轮齿数为Z2，则蜗杆蜗轮传动的标准中心距
8. 在键联接设计中，普通平键的长度尺寸主要依据( )选定。

（2分）
二. 判断题（共25题,每题2分,共50分）
1. 同一模数和同一压力角，但不同齿数的两个齿轮，可以使用同一把前轮刀具进行加工。

（2分）
12. 齿轮加工中是否产生根切现象，主要取决于齿轮齿数。

（2分）
22. 机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（2
三. 多选题（共5题,每题2分,共10分）
1. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（）模数和（）都相等，齿轮的（）角相等、
3. 平键联接靠键和键槽的（）传力，高度方向有（），不会影响轴与轴。

《机械设计基础》考试卷A参考答案

《机械设计基础》试卷(A)参考答案一选择题： (2×20＝40)1-5、CCDCB 6-10 DACBB 11-15、BAACC 16-20 DAABA二、作图（共14分）1、分别作出下列机构图示位置压力角和传动角。

(2×2＝4分)2. a) 120+45≤100+70,满足杆长条件，以最短杆的邻边为机架，所以是曲柄摇杆机构 b) 100+60≥70+62，不满足杆长条件，所以是双摇杆机构 3、 (每小题2分，共6分) （1）绘出压力角（2）绘出凸轮基圆半径（3）绘出从动杆升程h三、计算题(共46分)1、计算下图所示机构的自由度，注意指出其中的虚约束、局部自由度和复合铰院（系）班级学号姓名链(本小题共6分，每个3分)(a) (b)(a) F ＝3×5－2×7－0＝1 无虚约束、局部自由度和复合铰链(b) F ＝3×4－2×4－2＝2 有局部自由度和虚约束2. (10分，每个参数2分)Z 2=iZ 1=4*20=80m=2a/(z1+z2)=2*150/120=2.5mmd2=mZ 2=200mmda2=200+2*2.5=205mmdf2=200-2*1.25*2.5=193.5mm3. (10分)(1) 空间定轴轮系；(3分)(2) 向下(3分)(3) i 17=Z 2Z 3Z 4Z 5Z 6Z 7/Z 1Z 2'Z 3'Z 4'Z 5'Z 6=50*40*20*18*22/2*1*30*26*46= 220.7 (4分)4、（本题10分）解：轴承基本额定寿命公式如下61010()60t h p f C L n f Pε= 3分由于载荷平稳可知载荷系数p f =1，因t < 100ºC 可知温度系数t f =1，对滚子轴承取ε=10/3。

将以上有关数据代入上式，得610/31012850010000()602001P⨯=⨯⨯ 3分解得当量动载荷 P = 6 778 N 2分由于N207圆柱滚子轴承只能承受径向载荷，故 P = R = 6 778 N ，因此在本题规定的条件下N207圆柱滚子轴承可承受的最大径向载荷为6 778 N 。

机械设计基础试卷A及参考答案

《机械设计基础》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分，共20分）1.构件是机器的__________单元体；零件是机器的__________单元体；部件是机器的 __________单元体。

2.机构具有确定运动的条件是且。

3.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

4.带传动的主要失效形式是__________与__________。

5.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

6.平面运动副可分为__________和__________，低副又可分为__________和__________。

7.在蜗轮齿数不变的情况下，蜗杆的头数__________，则传动比就__________。

8.螺纹按照其用途不同，一般可分为__________和__________两大类。

9.滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越__________。

10.链传动和带传动都属于__________传动。

二、选择题（每题2分，共20分）1.机构具有确定相对运动的条件是()A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目2.闭式硬齿面齿轮传动的主要失效形式是（）A、齿面胶合B、轮齿疲劳折断C、齿面磨粒磨损D、轮齿过载折断3.在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使（）。

Ａ、传动效率提高Ｂ、蜗杆强度提高Ｃ、传动中心距增大Ｄ、蜗杆圆周速度提高4.链传动属于()传动。

Ａ、摩擦传动；Ｂ、啮合传动；Ｃ、两者均不是。

5.两个构件之间以线或点接触形成的运动副，称为（)。

Ａ、低副Ｂ、高副Ｃ、移动副Ｄ、转动副6.()是齿轮最主要的参数。

电大专科《机械设计基础》机考网考题库及答案

最新电大专科《机械设计基础》机考网考题库及答案100%通过20XX年秋期河南电大把《机械设计基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人汇总了该科所有的题，形成一个完整的题库，内容包含了单选题、判断题，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他机考及教学考一体化答案，敬请查看。

一、单项选择题（每小题3分，共36分）1．对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到双曲柄机构。

A.最短杆 B．最短杆的相邻杆C．最短杆的相对杆 D．任何一秆2．平面四杆机构无急回特性时，行程速比系数( )。

A.大于1 B．小于1C．等于1 D．等于O3．凸轮机构从动杆的运动规律，是由凸轮的( )所决定的。

A.转速 B．轮廓曲线C．基圆 D．从动件形式4．脆性材料的失效形式为( )。

A.屈服失效 B．断裂失效C．扭转失效 D．点蚀失效5．以下哪一项是标准外啮合斜齿轮传动的正确啮合条件之一？( )A.齿轮副的法面模数相等B．齿轮副的端面模数相等C．齿轮副的螺旋角旋向同向D．齿轮副的分度圆半径相等6．对于硬齿面的闭式齿轮传动，主要的失效形式是( )。

A．轮齿折断 B．齿面磨损C．齿面点蚀 D．齿面弯曲7．在蜗杆传动中，其他条件相同，若增加蜗杆头数，将使( )。

A．传动效率提高，滑动速度降低B．传动效率降低，滑动速度提高C．传动效率和滑动速度都提高D．传动效率和滑动速度都降低8．在键联接设计中，普通平键的长度尺寸主要依据( )选定。

A．传递转矩的大小 B．轮毂材料的强度C．轮毂装配工艺性 D．轮毂的宽度尺寸1．作用在刚体上的二力平衡条件是( )。

A．大小相等、方向相反、作用线相同、作用在同一刚体上B．大小相等、方向相同、作用线相同、作用在同一刚体上C．大小相等、方向相反、作用线相同、作用在两个相互作用物体上D．大小相等、方向相反、作用点相同2．在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取( )。

机械设计基础课程试卷a卷

学校《机械设计基础》课程试卷200 －200 学年第学期适用班级：出卷时间：考试方式：考试时间： 120分钟课程性质：考试试卷类型： A所在系部：机电工程系教研室：机械设计教研室一、单项选择题（每小题2分，共20分）所有选择题的答案均要求填入下表中。

一、一对齿轮要正确啮合，它们的_______必需相等。

（A ）直径（B ）宽度（C ）模数（D ）齿数二、能知足超越要求的机构是_____________。

（A ）外啮合棘轮机构（B ）内啮合棘轮机构（C ）外啮合槽轮机构（D ）内啮合槽轮机构3、在设计直动平底从动件盘形凸轮机构时，若显现运动失真现象，则应___________。

（A ）减小凸轮基圆半径（B ）减小平底宽度（C ）增大凸轮基圆半径（D ）增加平底宽度4、在双曲柄机构中，已知三杆长度为a=80mm ，b=150mm ，c=120mm ，则d 杆长度为_______。

（A ）＜110mm （B ）110mm ≤d ≤190mm （C ）≥190mm 五、关于结构尺寸b/d>的刚性转子（）。

（A ）需进行静平稳（B ）需进行动平稳（C ）不需要平稳六、转动轴承的额定寿命是指同一批轴承中_________________的轴承能达到的寿命。

（A ）99％（B ）95％（C ）90％（D ）50％7、紧螺栓连接在按拉伸强度计算时，应将拉伸载荷增加导原先的倍，这是考虑到_______________的阻碍。

（A ）螺纹的应力集中（B ）载荷转变与冲击（C ）安全因素（D ）扭转切应力的作用八、大链轮的齿数不能取得过量的缘故是_____________。

（A ）齿数越多链条的磨损就越大（B ）齿数越多，链传动的动载荷与冲击就越大（C ）齿数越多，链传动的噪声就越大（D ）齿数越多，链条磨损后，越容易发生脱链现象九、带张紧的目的是________________。

电大机械设计基础试卷

易读文库2014-2015学年第一学期成人大专班期末考试《机械设计基础》试卷（A ）一、填空题（本题30分，1分/空）1．两构件之间为接触的运动副称为低副，引入一个低副将带入个约束。

两构件之间为接触的运动副称为高副，引入一个高副将带入个约束。

2．如图所示铰链四杆机构中，若机构以AB 杆为机架时，为机构；以CD 杆为机架时，为机构；以AD 杆为机架时，为机构。

3．在凸轮机构从动件的常用运动规律中，等加速等减速运动规律有冲击，简谐运动运动规律有冲击。

4.螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。

螺旋的自锁条件为。

5．运动副是指能使两构件之间既能保持________接触，而又能产生一定的形式相对运动的_______。

6．螺纹联接常用的防松方法有，和变为不可拆卸联接三类。

7．轴按照承载情况可分为、和。

车床的主轴是，电风扇的轴是。

8．某调整螺纹，采用双头粗牙螺纹，螺距为3mm ，为使螺母相对螺杆沿轴向移动12mm ，则螺杆应转_________圈。

9. 按凸轮的形状，凸轮机构可分为_________、_________和_________三类。

10.国标规定，三角带有___________七种类型，11.一标准直齿圆柱的齿距为15.7mm ，齿顶圆直径为400mm ，则该齿轮的齿数为________。

12.额定动载荷是指__________________________13.一般来说，滚子轴承与球轴承相比较, _______轴承更能承受冲击，_____轴承更适合于较高的转速下工作。

二、选择题（本题10分，每小题2分）1.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A ）机构不存在（B ）曲柄与连杆共线时为（C ）摇杆与连杆共线时为（D ）曲柄与机架共线时为2.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A ）压力角（B ）传动角（C ）极位夹角（D ）摆角3.__________决定了从动杆的运动规律。
