《机械设计基础》期末复习试卷（有答案）

《机械设计基础》期末复习试卷（有答案）《机械设计基础》期末复习题⼀、选择题1、原动件的⾃由度为（ B ）。

A．0 B．1 C．2 D．32、在机构中，原动件的数⽬（ B ）机构的⾃由度时，该机构具有确定的运动。

A．⼤于B．等于C．⼩于D．⼤于或等于3、对于铰链四杆机构，当满⾜最短杆和最长杆之和⼩于或等于其他两杆长度之和的条件时，若取（ C ）为机架，将得到曲柄摇杆机构。

A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知⼀铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。

那么，此机构为（ C ）。

A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A）。

A．运动规律B．运动形式C．结构形状D．结构尺⼨6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。

A．产⽣刚性冲击B．产⽣柔性冲击C．既⽆刚性冲击也⽆柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A）。

A．⼤径B．中径C．⼩径D．分度圆直径8、螺纹连接预紧的⽬的是（ABCD ）。

A．增强联接的可靠性B．增强联接的密封性C．防⽌联接⾃⾏松脱D．提⾼疲劳强度9、键的长度选择主要是根据（A）A．传递转矩的⼤⼩B．轮毂的宽度C．传递功率的⼤⼩C．轴的直径10、V带传动主要依靠（A）传递运动和动⼒。

A．带与带轮接触⾯的摩擦⼒B．带的紧边拉⼒C．带的初拉⼒D．带的松边拉⼒11、当中⼼距增加时，⼩带轮的包⾓（A）。

A．增⼤B．不变C．减⼩D．不⼀定12、带传动的中⼼距过⼤将会引起的不良后果是（A）。

A．带会产⽣抖动B．带易磨损C．带易疲劳断裂D．包⾓减⼩13、链传动属于（ C ）。

A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数⼀般不超过3或4排，主要是为了（B ）。

机械设计基础期末试卷试题（附答案）

机械设计基础期末试卷试题（附答案）11数控班专业一《机械设计基础》期末考试试题总分：100分时间：100分钟命题人****一填空题（每空1分，共30分）．1. 花键联接按其齿形不同，可分为矩形、渐开线。

2. 当带传动的传动时，打滑首先发生在带轮的小轮上。

3. 蜗杆传动的失效经常发生在蜗轮上。

4. 工作时只受弯矩不承受扭矩的轴称为心轴。

5. 平面运动副可分为低副和高副，低副又可分为转动副和移动副。

6. 机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

铰链四杆机构的死点位置发生在从动件与连杆共线位置。

7. 滚动轴承内圈与轴颈的配合采用基孔制，外圈与轴承孔的配合采用基轴制。

8. 螺旋机构的工作原理是将螺旋运动转化为直线运动。

9. 渐开线齿形常用的加工方法有仿形法和范成法两类。

10. 在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

11. 斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

12. 在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。

13. 蜗杆传动的中间平面是指：通过_蜗杆_轴线并垂直于__蜗轮__轴线的平面。

14. 若键的标记为键C20×70GB1096-79,则该键为C型平键，b=20，L=70。

15. 轮系运动时，所有齿轮几何轴线都固定不动的，称定轴轮系轮系，至少有一个齿轮几何轴线不固定的，称行星齿轮系。

二、选择题（每题1分，共20分）1．圆锥齿轮机构中， C 模数是标准值A．小端 B.平均直径处 C.大端 D.背锥截面2．机械工程中，通常利用 C 的惯性储蓄能量，以越过平面连杆机构的死点位置。

A．主动件 B.连杆 C.从动件D.连架杆3. 压力角α的定义是 C 。

A．从动件所受的力F与其法向分力Fn之间的夹角B．从动件所受的力F与受力点速度方向之间所夹的钝角C．从动件所受的力F的方向与受力点速度方向之间所夹的锐角4. 对于外凸的凸轮轮廓曲线，从动杆滚子半径必须B 理论轮廓曲线的最小曲率半径。

《机械设计基础》期末考试试题含答案

0906班《机械设计基础》试题（含答案）一、填空题(本大题共15小题，每小题2分，共30分)1. 牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。

2. 在铰链四杆机构中，当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构。

3. 平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构。

4. 凸轮机构主要由、、和三个基本构件组成。

5. 在凸轮机构中，从动件的运动规律完全由 6. 直齿圆锥齿轮的标准模数规定在____端的圆上。

7. 斜齿圆柱齿轮传动的重合度比直齿圆柱齿轮传动的重合度，因而承载能力。

8. 我国规定齿轮标准压力角为度；模数的单位是。

9. 齿轮切削加工方法可分为仿形法和范成法，用成形铣刀加工齿形的方法属法，用滚刀加工齿形的方法属法。

10. 只承受的轴称为传动轴。

11. 既承受又承受的轴称为转轴。

12. 按滚动体的形状，滚动轴承可分为轴承和轴承两大类13. 轴的刚度分为刚度和刚度两种。

14. 轴的常用材料是和。

15.滚动轴承一般由, ，和组成二、选择题(本大题共5小题，每小题2分，共10分)16.最适合凸轮高速运转的从动件运动规律是。

A、等速运动；B、等加速运动与等减速运动；C、简谐运动； D、摆线运动。

17.带传动采用张紧轮的目的是。

A、减轻带的弹性滑动；B、提高带的寿命C、改变带的运动方向D、调节带的初拉力。

18.齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在。

A、靠近齿顶处B、靠近齿根处；C、靠近节线的齿顶处；D、靠近节线的齿根部分。

19.在良好的润滑和密封情况下，滚动轴承的主要失效形式是。

A、塑性变形；B、胶合；C、磨损；D、疲劳点蚀。

20.当轴上安装的零件要承受轴向力时，采用来轴向定位，所受的轴向力较大。

A．圆螺母；B．紧定螺钉；C．弹性挡圈；D．楔形键。

三、是非题（本大题共15小题，每小题1分，共15分）21．在设计平面四杆机构时，一定要避免死点位置22．在铰链四杆机构中，曲柄一定是最短杆。

机械设计基础期末考试试题答案解析

试题一一.填空1. 一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700 ; ⑴当取c杆为机架时，它为何种具体类型？撰曲柄机构________ ;（2）当取d杆为机架时，则为_曲柄摇杆机构__ 。

2. 曲柄摇杆机构中，摇杆为主动件时，_曲柄与连杆共线时为_ 死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3. 为保证四杆机构良好的机械性能，传动角______ 应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4. __ 凸轮轮廓曲线决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5. 凸轮机构中，凸轮基圆半径愈____ 大______ ，压力角愈____ 小—，机构传动性能愈好。

6. 紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有摩擦力___________ 。

（A）压紧力（B）轴向力（C）摩擦力7. 链“ B18X80的含义是B型键宽度b=18mm长度L=80mm _______ _8. 螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来—。

螺旋传动是指利用螺纹零件实现回转运动转换成直线运动____________ 。

9. 螺纹的公称直径是指它的外径___，螺纹“ M12X1.5'的含义为一细牙螺纹外径12mm螺距1.5 。

10. 采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_________ 双头螺栓联接_______________ 。

用于薄壁零件联接的螺纹，宜采用________ 三角形细牙螺纹________________ 。

（A）螺栓联接（B）双头螺栓联接（C）螺钉联接（D）三角形细牙螺纹（E）三角形粗牙螺纹（F）矩形螺纹11. 某调整螺纹，采用双头粗牙螺纹，螺距为3mm为使螺母相对螺杆沿轴向移动12mm则螺杆应转 ___ _2 ___ 。

《机械设计基础》期末考试试卷及答案

《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。

)1、在机械中属于制造单元的是（）。

[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。

[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。

2、_________是机器和机构的统称。

3、齿轮的渐开线齿廓形状取决于_________。

4、轮系分为______轮系、______轮系和______轮系。

5、______是在齿顶圆和齿根圆之间的一个假想基准圆。

6、轴上与轴承配合的部分称为______。

7、标准直齿圆柱齿轮不根切的最少齿数是______。

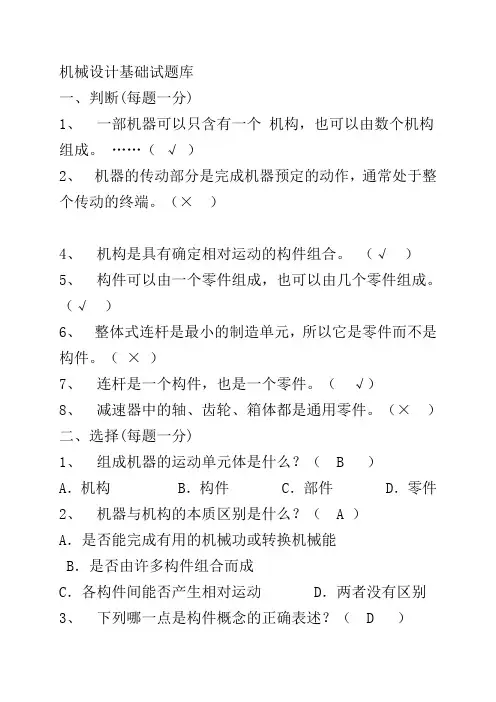

机械设计基础期末考试试题+答案解析(1)

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

（√）5、构件可以由一个零件组成，也可以由几个零件组成。

（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

（×）7、连杆是一个构件，也是一个零件。

（√）8、减速器中的轴、齿轮、箱体都是通用零件。

（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的 B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

机械设计基础期末考试试题+答案解析

机械设计试题[1]一、单项选择题1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副 C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

机械设计基础期末试卷

《机械设计基础》期末考试试卷一、填空题（每空1分，共30分）1.金属材料的力学性能是指金属材料在外力作用下所表现出来的性能，它包括__________、__________、__________、__________和疲劳强度。

2.合金钢按特性和用途分为__________、__________和特殊性能钢。

3.铝合金按其成分和工艺特点可分为__________和__________。

4.热处理工艺过程由__________、__________和__________三个阶段组成。

5.轴上零件的固定方式有__________和__________。

6.常用的润滑剂是__________和__________。

7.螺纹按其牙型分为__________、__________、__________和锯齿形螺纹。

8.V带轮由__________、__________和__________三个部分组成。

9.标准直齿圆柱齿轮的基本参数包括__________、__________和__________。

10.液压传动系统除油液外，一般由__________、__________、__________和__________组成。

11.液压控制阀按作用可分为________控制阀、________控制阀和流量控制阀。

二、选择题（每题2分，共40分）1.下列钢的常存元素中,能产生冷脆性的是()A.SiB.MnC.SD.P2.为了保证飞机的安全，当飞机达到设计允许的使用时间（如10000小时），必须强行退役，这主要是考虑到材料的()A.疲劳强度B.强度C.塑性D.硬度3.08F牌号中，08表示其平均含碳量为()A.0.08%B.0.8%C.8%D.0.008%4.下列牌号的钢中,属于高合金钢的是()A.Gr15SiMnB.CrWMnC.20r2Ni4D.W18Cr4V5.G Cr15钢含Cr为()A.15%B.1.5%C.0.15%D.0.015%6.40Cr按用途和热处理特点分属于()A.合金渗碳钢B.合金调质钢C.合金弹簧钢D.合金工具钢7.制造挖掘机铲斗选用()A.1Cr18Ni9B.ZGMn13C.60Si2MnD.20CrMnTi8.球墨铸铁牌号QT400-15中的组数字分别表示()A.强度和硬度B.强度和塑性C.强度和韧性D.硬度和塑性9.制造飞机上受力较大的结构件(如飞机大梁)时常用的材料是()A.黄铜B.青铜C.铝合金D.钢铁10.易拉罐采用________制造。

机械设计基础试卷及答案

机械设计根基期末考试一试题一、填空题〔30分〕两构件经过____________或____________接触构成的运动副称为高副；曲柄摇杆机构的__________不等于00，机构就拥有急回特征；机构从动件所受力方向与该力作用点速度方向所夹的锐角，称为_________角，用它来权衡机构的__________性能；重合度的大小说明同时参加啮合的_________的对数的多少，重合度越大，传动越_________，承载能力越_________；从切制原理上讲，加工齿轮的方法有__________、_________两种；带传动的主要无效形式是__________和__________；凸轮机构从动件的形式有________从动件，________从动件和________从动件；设计键连结时，键的截面尺寸b×h往常依据__________由标准中选择；在链传动中，当两链轮的轴线在同一平面时，应将_______边部署在上边，_______边部署在下边；牙嵌离合器只好在___________或___________时进行接合；对齿轮资料性能的要求是齿面要__________，齿芯要__________；按防松原理，螺纹联接常用的防松方法有__________、_________、__________三种；在平键联接工作时，是靠__________和__________侧面的挤压传达转矩的；按齿轮的啮合方式不一样，圆柱齿轮能够分为________齿轮传动、________齿轮传动和________传动。

二、判断题〔对的打“√〞，错的打“×〞，10分〕四杆机构中的最短杆是曲柄。

〔〕在摇动导杆机构中，当导杆为主动件时，机构有死点地点。

〔〕斜齿圆柱齿轮的标准模数是大端模数。

〔〕当一对渐开线齿轮制成后，即便两轮的中心距稍有改变，其角速度比仍保持不变。

〔〕螺纹联接件拥有自锁性，不需要防松。

〔〕间歇运动机构的主动件，在何时也不可以变为从动件。

《机械设计基础》试题库及答案1

○运动副
24 识记 B 重合在一起的多个转动副称为。
○复合铰链
25 识记 B 两构件通过点或线接触组成的运动副称为。
○高副
4、铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之ቤተ መጻሕፍቲ ባይዱ，则为了获得
曲柄摇杆机构，其机架应取【】
A、最短杆 B、最短杆的相邻杆 C、最短杆的相对杆 D、任何一杆
5、在液压传动中，油泵属于【】
A、将主动件的连续均匀运动转变为从动件的间歇转动 B、用于主、从动件间的变速传动
C、用于两轴间的变矩传动 D、用于两轴间的匀速传动
8、若组成运动副的两构件间的相对运动是移动，则称这种运动副为【】
A、转动副 B、移动副 C、球面副 D、螺旋副
、。
○
10 识记 A 在机械设计的设计准则中，刚度合格，应符合刚度条件
、。
○
13 识记 A ZG270-500表示该铸钢 ,
21. 构成松键连接的两种键是_____________和_____________。
22．凸轮机构由、和三部分组成。
23、液压泵是将能转换为的能量转换装置。
三、简答题：（每题8分，共16分）
○机器机构
4 识记 A 机器是由组成。
○零件
5 识记 A 机构是由组成。
○构件
○F=3n-2P -P
31 识记 B 平面低副的约束数是。
○2
33 识记 B 每一个运动副都是由构件所组成。
○两个
2、渐开线齿轮的齿廓曲线形状取决于【】
A、分度圆 B、齿顶圆 C、齿根圆 D、基圆
3、铰链四连杆机构的死点位置发生在【】

机械设计基础_试题及答案(1)

《机械设计基础》期末考试试题一一、填空题(每空1分，共30分)1、构件是机器的__运动____单元体；零件是机器的___制造___单元体，分为___通用___零件和___专用____零件；部件是机器的____装配___单元体。

2、运动副是使两构件___接触_____，同时又具有____确定的相对运动_____的一种联接。

平面运动副可分为____高副____和___低副____。

3、机构处于压力角α=____90_____时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构___无___死点位置，而当摇杆为原动件时，机构__有____死点位置。

4、绘制凸轮轮廓曲线，需已知____基圆半径______、_____从动件运动规律______和凸轮的转向。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为___模数___和___压力角___分别相等。

7．斜齿圆柱齿轮的重合度___大于___直齿圆柱齿轮的重合度，所以斜齿轮传动___平稳___，承载能力___高___，可用于______高速载重______的场合。

二、判断题(每题1分，共10分)1、所有构件一定都是由两个以上零件组成的。

（X）2、铰链四杆机构中，传动角γ越大，机构传力性能越高。

（O）3、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。

（O）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。

（X）三、选择题(每空2分，共20分)1、若机构由n个活动构件组成，则机构自由度为（C）A、>3nB、=3nC、<3n2、为使机构顺利通过死点，常采用在高速轴上装什么轮增大惯性？（B）A、齿轮B、飞轮C、凸轮3、当曲柄为原动件时，下述哪种机构具有急回特性？（C）A、平行双曲柄机构B、对心曲柄滑块机构C、摆动导杆机构4、凸轮机构中，从动件在推程按等速运动规律上升时，在何处发生刚性冲击？( C )A、推程开始点B、推程结束点C、推程开始点和结束点6、渐开线在基圆上的压力角为多大？（A）A、0°B、20°C、90°四、简答题(每题3分，共12分)1、说明凸轮机构从动件常用运动规律、冲击特性及应用场合。

机械设计基础期末考试题及答案

机械设计基础期末考试题及答案
一、单选题
1. 下列设计准则中，强调利用经济有效的方式实现系统目标的是
A. 功效准则
B. 重量准则
C. 质量准则
D. 成本准则
答案：D. 成本准则
2. 设计优化的基本思想是
A. 全局优化
B. 局部优化
C. 简化优化
D. 时间优化
答案：A. 全局优化
3. 重点分析消除设备可靠性问题的方法是
A. 使用先进设计技术
B. 处理故障影响因素
C. 控制原材料质量
D. 设置严格的维护规定
答案：B. 处理故障影响因素
4. 以下技术中能够有效提高零部件多功能化水平的是
A. 技术设计
B. 小型化设计
C. 精密加工技术
D. 模块化设计
答案：D. 模块化设计
5. 机械结构降低重量的方法是
A. 全空心结构
B. 连接部件多空心结构
C. 半空心框架结构
D. 预制成型轻质结构
答案：D. 预制成型轻质结构
二、多选题
1. 材料优势评价包括
A. 经济性
B. 物理性
C. 力学性
D. 化学性
答案：A. 经济性 B. 物理性 C. 力学性 D. 化学性
2. 结构设计主要技术内容有
A.图像分析
B. 有效利用材料
C. 非晶结构设计
D. 动力结构优化
答案：A.图像分析 B. 有效利用材料 C. 非晶结构设计 D. 动力结构优化
三、判断题
1. 能满足各种质量要求的设计是有效质量设计。

答案：正确
2. 质量设计不仅包括减轻系统实现成本，还包括改进可靠度和可靠性。

答案：正确。

机械设计基础期末考试试题答案解析

机械基一、判断(每一分)1、一部机器能够只含有一个机构，也能够由数个机构成。

⋯⋯〔√〕2、机器的局部是达成机器定的作，往常于整个的端。

〔×〕4、机构是拥有确立相运的构件合。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯〔√〕5、构件能够由一个零件成，也能够由几个零件成。

⋯⋯⋯⋯⋯⋯〔√〕6、整体式杆是最小的制造元，因此它是零件而不是构件。

⋯⋯〔×〕7、杆是一个构件，也是一个零件。

⋯⋯⋯⋯⋯⋯⋯⋯⋯〔√〕8、减速器中的、、箱体都是通用零件。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯〔×〕二、(每一分)1、成机器的运元体是什么〔B〕A．机构B．构件C．零件D．零件2、机器与机构的本区是什么〔A〕A．能否能达成实用的机械功或机械能B．能否由多构件合而成C．各构件可否生相运D．二者没有区3、以下哪一点是构件看法的正确表述〔D〕A．构件是机器零件合而成的。

B．构件是机器的装置元C．构件是机器的制造元D．构件是机器的运元4、以下物中，哪一种属于用零件〔B〕A．B．起重吊C．螺母D．5、以下不属于机器的工作局部的是〔D〕A．数控机床的刀架B．工机器人的手臂C．汽的子D．空气机三、填空(每空一分)1、依据功能，一台完好的机器是由〔动力系统〕、〔履行系统〕、〔传动系统〕、〔操作控制系统〕四局部构成的。

车床上的主轴属于〔履行〕局部。

2、机械中不行拆卸的根本单元称为〔零件〕，它是〔制造〕的单元体。

3、机械中制造的单元称为〔零件〕，运动的单元称为〔构件〕，装置的单元称为〔机构〕。

4、从〔运动〕看法看，机器和机构并没有差别，工程上统称为〔机械〕。

机器或机构各局部之间应拥有_相对__运动。

机器工作时，都能达成实用的__机械功___或实现变换__能量___。

平面机构一、填空题(每空一分)2.两构件之间以线接触所构成的平面运动副，称为高副，它产生1个拘束，而保留2个自由度。

3.机构拥有确立的相对运动条件是原动件数等于机构的自由度。

在平面机构中假定引入一个高副将引入___1__个拘束，而引入一个低副将引入_2___个拘束，构件数、拘束数与机构自由度的关系是F=3n-2Pl-Ph。

机械设计基础考试题及答案

机械设计基础考试题及答案第一篇：机械设计基础考试题及答案一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n1 选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题 C B D B D 1.渐开线标准齿轮的根切现象发生在。

A.模数较大时 B.模数较小时 C.齿数较少时 D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承 B.圆锥滚子轴承 C.推力球轴承 D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提 X X V X X X X V 1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

《机械设计基础》期末考试试题

《机械设计基础》期末考试试题------------------------------------------作者------------------------------------------日期分）。

、零件受载是在传力的接触表面上会产生应力，其中面接触传力为应力，点、线接触传力为应力。

、在✞带传动设计中，限制带轮最小直径主要是为了限制带传动中的。

、对于链速低于 ❍♦的低速链传动，主要失效形式是。

、开式齿轮传动的主要失效形式是和。

、对于一般的，可使用弯扭合成的方法进行强度计算。

、对于刚性差或安装精度差的轴系，选择轴承时可考虑采用，以保证轴承的正常工作。

、滚动轴承的配合制度是轴承与轴的配合为，轴承与轴承座孔的配合为。

、常用的滑动轴承材料分为、和等三类。

、平键联接靠键和键槽的传力，高度方向有，不会影响轴与轴上零件的对中。

得分评卷人二、计算题（共 分）分）在图示轮系中，481=Z ，272=Z 45',2=Z 1203=Z已知轮的转速m in /1501r n =☎转向如图✆。

试求转臂Ｈ的转速H n 的大小和方向。

．（本题共 分）计算平面构件的自由度（ 分）；要求指出虚约束和局部约束（分）；并画出没有虚约束和局部约束的等效简图（分）得分评卷人三、改错题（本题共有处错误，每改出一处得分，共 分）指出下图中的错误（共有个错误），并作简单说明。

得分评卷人四、设计题（共 分）根据同学们所学过的知识设计一个抽水马桶，要求画出构件简图，并算出其构件的自由度。

其中简图为 分，自由度计算为 分（提示：此题目是比较简单，你只要画出在现实生活中见过的其中一种即可）。

机械设计基础期末考试试题+答案解析

机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。

a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。

a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。

a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。

a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。

a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。

a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。

a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。

a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。

2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。

3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。

4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。

5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。

6._______是机器与机构的统称。

7.包⾓是指带与带轮接触弧所对的圆⼼⾓。

对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。

《机械设计基础》期末考试试题(附标准答案)

第2页共4页在工作时是否），1.凸轮机构是由（）、（）、和（）三个基本构件组成的.2.四冲程内燃机的活塞在气缸内往复移动四次即:( )、（）、（）、（）四个工作过程，完成一个工作循环，它对应着曲轴转两圈。

3.k 个构件形成的复合铰链应具有 ( )个转动副。

4.常用的间歇运动机构有( )，( )。

5.四连杆机构根据连架杆运动的形式不同，可分为（）、（）（）三种基本形式。

6.螺纹的旋向有（）和（）。

7.根据齿轮系运转时，各齿轮的轴线相对于机架是否固定将齿轮系分为( ) 和 ( )两种基本类型。

8.用箭头法标出定轴轮系的转动方向时，当首轮1的转动方向给定后，可按外啮合两轮转向（），内啮合两轮转向（）的规律，对个对齿轮逐一标出转向。

9.V 带传动中，若主动轮的圆周速度为V 主，带的线速度V 带，从动轮的圆周速度为V 从，，则三者之间的关系为（）1. 零件是机器中单独加工，不可再分的单元体。

（）2.机构的自由度总等于1. （）3.平面汇交力系的平衡条件是合力矩为零。

（）4.凡以弯曲为主要变形的构件统称为梁。

（）5.只要满足最长杆与最短杆之和小于或等于另外两杆之和就一定存在曲柄。

（）6.极为夹角越大。

急回运动特性就越显著。

（）7.凸轮机构是多用作传递动力不大的控制机构和调节机构。

（）8.在凸轮从动件运动规律中，等速运动规律存在刚性冲击。

（）9.螺栓连接装拆方便，适用于被连接件较厚的情况。

（） 10.凸轮机构的图解法设计原理是采用反转法原理（）二、填空题（共 8 题，每空2分，共 20分）三、判断题（共 10 题，每题 1分，共10 分）第3页共6页第 4页共6页······························密···················封·····················线·······························1、常用的间歇机构有哪些？列举2种以上间歇机构的应用案例。
