实验五 日光灯电路与功率因数的提高一、 实验目的1． 了解日光灯电路的结构、工作原理和线路的联接。
2． 把握提高功率因数的方式，熟悉提高功率因数的意义。
3． 进一步熟练交流电压表、电流表和功率表的利用。
二、 实验仪器交流电流表 交流电压表 功率表 日光灯电路组件 可变电容器 自耦变压器 三、 预习要求1． 温习有关正弦交流电路功率和谐振电路的内容。
2． 温习功率表的利用方式。
3． 了解日光灯电路的组成和工作原理。
四、 实验原理1． 提高功率因数的意义。
在正弦电路中，一端口上有功功率与视在功率之间的关系为：φφcos cos S UI P == 式中：φcos 为功率因数，φ是电压与电流的相位差，也是无独立源一端口的阻抗角。
当功率因数较低时，一方面会使设备的容量无法被充分利用；另一方面，当电源电压和负载功率一按时端线电流较大，功率损耗增加。
因此，提高负载的功率因数，关于降低电能损耗，提高输电效率具有重要的经济意义。
2． 提高功率因数的方式提高功率因数，能够依照负载的性质在电路中接入适当的电抗元件。
在实际电路中，用电负载多为感性，如电动机、电器、日光灯等，它们的等效电路相当于电阻与电感元件的串联。
在不改变负载的结构和工作状态的前提下，简单易行的方式是在这种感性负载两头并联补偿电容器，如图1-32所示。
图1-32 提高功率因数实验电路 图1-33 相量图U I ..由于感性负载中的感性无功电流，与并联电容中的容性无功电流，二者彼此补偿，相当于提高了功率因数。
由图1-33所示相量图分析可知，并联电容后，使电路的总电压与总电流之间的相位差减小，即提高了并联电路的功率因数，而负载本身仍能够正常工作。
固然，所并联的电容值应该有一个适当的范围，若是太大可能会使整个并联电路呈现容性，达不到提高功率因数的目的。
通过对相量图的分析，还能够看出，功率因数增大时，电路中的总电流减小，功率因数减小时，总电流增大。
日光灯电路及功率因数的提高
实验1.8 日光灯电路及功率因数的提高第一部分 实验指导书(本实验2学时)1. 实验目的（1） 了解日光灯电路的组成、工作原理和线路的连接；（2） 熟悉正弦交流电路的主要特点：1） 掌握交流串联电路中总电压与各部分电压的关系；2） 掌握交流并联电路中总电流与支路电流的关系；3） 了解感性负载电路提高功率因数的方法；4） 学习正确使用交流电流表、交流电压表和功率表。
2. 实验器材与设备日光灯电路实验装置、交流电流表、电压表和功率表、耐压400V 以上的电容器等。
3. 实验内容与要求（1） 实验线路见图1-11。
把日光灯管看成电阻，把镇流器看成感性元件。
（2） 连接实验线路，进行测试，记录数据：1） 首先点亮日光灯，按所设计的表格测试电源电压U ，灯管电压U R 、镇流器电压U L 、电流I 及功率P ，计算功率因数；2） 并联不同的电容（1μF -5μF ），再分别测试各电压及灯管电流I R 、电容电流I C 、总电流I 及功率P ，并计算功率因数。
图1-11 日光灯实验电路4. 预习要求（1） 在开放实验室时提前进行调研，了解日光灯电路实验装置的结构及使用方法。
（2） 画出日光灯电路的实验线路图（画出功率表、电压表、电流表的连接方法）。
（3） 自拟实验步骤并设计出测量数据的表格。
1） 日光灯正常工作后，不并联电容所应测试和计算的数据表格。
2） 并联不同容量的电容后所应测试和计算的数据表格。
测电流插座（4）了解功率表的使用方法。
5. 实验注意事项（1）日光灯起动电流较大，起动时要小心电流表的量限，以防损坏电流表。
（2）不能将220V的交流电源不经过镇流器而直接接在灯管两端，否则将损坏灯管。
（3）在拆除实验线路时，应先切断电源，稍后将电容器放电，然后再拆除。
（4）线路接好后，必须经教师检查允许后方可接通电源，在操作过程中要注意人身及设备安全。
6. 实验报告要求（1）画出实验电路图并简述其工作原理。
（2）将所测得的实验数据和计算数据填写在所设计的表格内。
日光灯电路及功率因数的提高实验报告
日光灯电路及功率因数的提高实验报告1.实验目的：本实验主要是为了了解日光灯的电路原理，以及通过不同方式提高日光灯的功率因数，从而达到节能的目的。
2.实验原理：日光灯是一种比较常见的照明灯具，其原理是通过放电管中的气体放电来产生紫外线，同时紫外线通过荧光粉的激发产生可见光线。
在电路方面，日光灯的电路主要包括电源电路、点火电路和预热电路。
其中，电源电路主要是为了提供足够的工作电压和电流，电路中通常采用交流电源。
点火电路则是为了在启动时提供足够的高压，以便放电管内部形成气体放电和紫外线辐射，最终点亮日光灯。
预热电路则是为了提供足够的预热电流，以便减小放电管的点火电压。
在实验中，我们主要关注提高日光灯的功率因数，其中功率因数是指电路中所消耗的有用功率与视在功率之比。
功率因数越高，电路的能量利用效率也就越高。
在日光灯电路中，功率因数主要受到电容器的影响。
常规日光灯中的电容器通常采用交流电容器，其功率因数较低，只有0.5-0.7左右。
因此，为了提高日光灯的功率因数，我们需要通过改进电路中的电容器来实现。
有几种提高日光灯功率因数的方法，其中较为常见的包括：(1)更换电容器：我们可以通过更换高效的交流电容器或相控交流电容器来提高电路的功率因数。
相控交流电容器比较适合纠正交流电路因为电感而导致功率因数下降的问题。
(2)串联电感：我们可以在电路中增加合适的电感，以降低电路中负载电流的频率，从而提高功率因数。
(3)使用电子镇流器：电子镇流器相对传统的电子镇流器来说，具有更高的效率和功率因数，可以大大减小电路中的损耗和浪费。
3.实验过程：本次实验主要选用更换电容器和串联电感两种方法来提高日光灯的功率因数。
具体步骤如下：(1)连接电路：我们首先按照实验装置要求，连接好日光灯的电路。
(2)记录数据：我们记录下日光灯启动前和启动后的功率因数、功率、电流、电压等数据，作为基准数据。
(3)更换电容器：接下来我们将原来的电容器更换为高效的相控交流电容器，再次记录相关数据。
日光灯电路实验报告
日光灯电路实验报告篇一：日光灯电路改善功率因素实验报告日光灯电路改善功率因素实验报告实验目的1、了解日光灯电路的工作原理及提高功率因素的方法；2、通过测量日光灯所消耗的功率，学会瓦特表；3、学会日光灯的连线方法。
实验仪器8W日光灯装置（灯管、镇流器、启辉器）一套，功率表，万用表，可调电容箱，开关，导线若干实验原理用P、S、I、V分别表示电路的有功功率、视在功率、总电流和电源电压。
按定义电路的功率因数cosα=P/S=P/IU。
由此可见，在电源电压且电路的有功功率一定时，电路的功率因数越高，它占用电源（或供电设备）的容量S就越少。
日光灯电路中，镇流器是一个感性元件（相当于电感与电阻的串联），因此它是一个感性电路，切功率因数很低，约0.5-0.6。
提高日光灯电路（其它感性电路也是一样）功率因素的方法是在电路的输入端并联一定容量的电容器。
测试电路图实验数据表结论在一定范围内，随着电容的增大，功率因数也增大，当超过一定范围，功率因数随着电容的增大而减少。
篇二：电工电子技术实验报告参考稿电子实验报告一般有一下几个主要组成部分:一、实验项目名称：（格式如：实验几XXX实验）二、实验目的要求：（可照抄指导书或教师给出的内容，亦可根据做预习和思考题后自己添加）三、实验仪器设备：（仪器设备的型号及台套数，应根据实际使用设备记录其型号、台套数）四、实验原理：（简述主要原理内容）五、实验内容与步骤：（包括实验线路连接图）六、实验数据及结果分析：七、实验体会或对实验的改进设想等（没有可不写）我将电工电子技术要做的实验报告做了个格式示范附后，供大家参考，请每个同学参考此格式，将自己的实验报告完成。
浙江交通职业技术学院机电学院数控技术专业浙江交通职业技术学院机电学院数控技术专业篇三：日光灯实验报告1.4 单相电路参数测量及功率因数的提高1.4.1 实验目的1．掌握单相功率表的使用。
2．了解日光灯电路的组成、工作原理和线路的连接。
日光灯电路及功率因数的提高实验报告
日光灯电路及功率因数的提高实验报告一、引言引言部分主要介绍日光灯电路及功率因数的背景信息，并阐述实验的目的和意义。
二、实验原理本部分详细介绍日光灯电路的基本原理和功率因数的概念，包括电路结构、工作原理和功率因数的定义与计算方法。
2.1 日光灯电路概述日光灯电路由电源、镇流器、日光灯管和启动装置等组成，其工作原理是通过电流和电压的相互作用，将电能转化为光能。
2.2 功率因数的定义与计算方法功率因数是衡量电路效率的重要指标，其定义为有功功率和视在功率之比。
常见的提高功率因数的方法有补偿电路的设计和无功功率的补偿等。
三、实验步骤本部分详细说明实验的具体步骤和操作流程，并列出实验所需材料和仪器设备清单。
3.1 实验材料与设备•日光灯管•电阻器•电容器•电源•电压表•电流表3.2 实验操作流程1.连接电源和电流表，并调节合适的电流值。
2.依次连接电阻器和电容器，并记录电压和电流的数值。
3.根据记录的数据，计算功率因数。
4.反复进行多组实验，以验证实验结果的准确性。
四、实验结果与分析本部分详细介绍实验所得结果，并进行数据分析和讨论。
4.1 实验数据记录使用表格形式列出各组实验数据，并对数据进行标注。
4.2 数据分析与讨论根据实验数据，计算得到各组实验的功率因数，并进行结果分析和讨论。
五、实验结论本部分总结实验的目的、步骤和结果，给出实验结论，并对实验中遇到的问题和改进方法进行讨论。
六、实验心得本部分讨论实验过程中遇到的困难和挑战，总结实验经验和心得，并提出对今后实验改进的建议。
七、参考文献列出参考的相关文献、教材和网站等。
八、附录提供实验中的原始数据记录表和实验装置的照片等附加信息。
日光灯电路及其功率因数的提高,实验报告

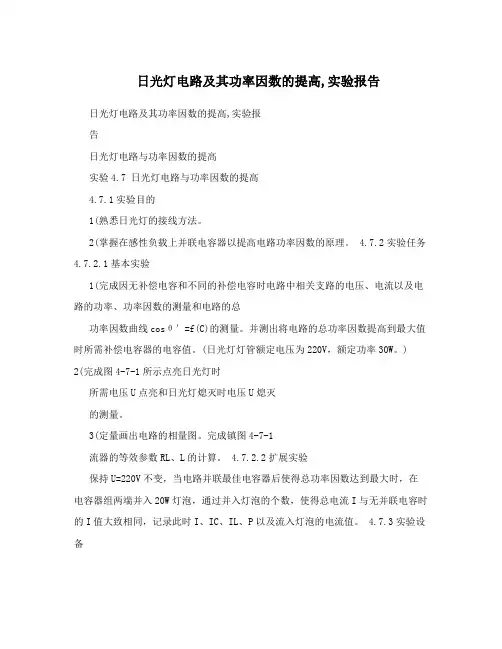

日光灯电路及其功率因数的提高,实验报告日光灯电路及其功率因数的提高,实验报告日光灯电路与功率因数的提高实验4.7 日光灯电路与功率因数的提高4.7.1实验目的1(熟悉日光灯的接线方法。

2(掌握在感性负载上并联电容器以提高电路功率因数的原理。
4.7.2实验任务4.7.2.1基本实验1(完成因无补偿电容和不同的补偿电容时电路中相关支路的电压、电流以及电路的功率、功率因数的测量和电路的总功率因数曲线cosθ′=f(C)的测量。
并测出将电路的总功率因数提高到最大值时所需补偿电容器的电容值。
(日光灯灯管额定电压为220V，额定功率30W。
)2(完成图4-7-1所示点亮日光灯时所需电压U点亮和日光灯熄灭时电压U熄灭的测量。
3(定量画出电路的相量图。
完成镇图4-7-1流器的等效参数RL、L的计算。
4.7.2.2扩展实验保持U=220V不变，当电路并联最佳电容器后使得总功率因数达到最大时，在电容器组两端并入20W灯泡，通过并入灯泡的个数，使得总电流I与无并联电容时的I值大致相同，记录此时I、IC、IL、P以及流入灯泡的电流值。
4.7.3实验设备1(三相自耦调压器一套 2. 灯管一套 3(镇流器一只 4. 起辉器一只 5.单相智能型数字功率表一只 6. 电容器组/500V 一套 7. 电流插座三付 8. 粗导线电流插头一付 9. 交流电压表(0~500V) 或数字万用表一只 10(交流电流表(0~5A) 一只 11(粗导线若干4.7.4 实验原理1(日光灯电路组成日光灯电路主要有灯管、启辉器和镇流器U,组成。
联接关系如图4-7-2所示。
2(日光灯工作原理接通电源后，启辉器内固定电极、可动电极间的氖气发生辉光放电，使可动电极的双金图4-7-2 日光灯电路图属片因受热膨胀而与固定电极接触，内壁涂有荧光粉的真空灯管里的灯丝预热并发射电子。
启辉器接通后辉光放电停止，双金属片冷缩与固定电极断开，此时镇流器将感应出瞬时高电压加于灯管两端，使灯管内的惰性气体电离而引起弧光放电，产生大量紫外线，灯管内壁的荧光粉吸收紫外线后，辐射出可见光，发光后日光灯两端电压急剧下降，下降到一定值，如40W 日光灯下降到110V左右开始稳定工作。
