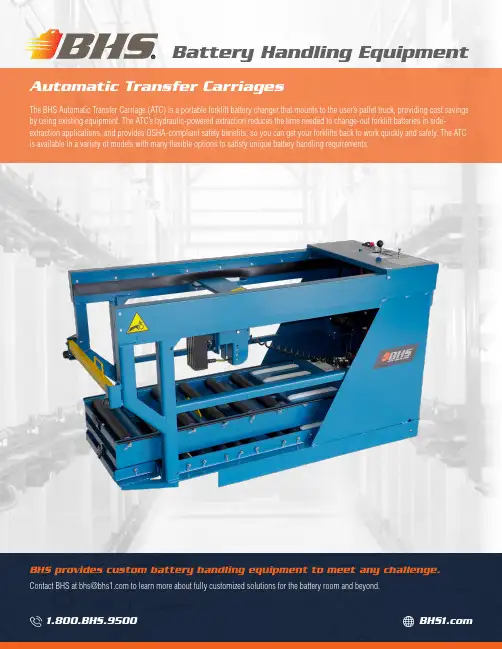

Battery Handling Equipment The BHS Automatic Transfer Carriage (ATC) is a portable forklift battery changer that mounts to the user’s pallet truck, providing cost savings by using existing equipment. The ATC’s hydraulic-powered extraction reduces the time needed to change-out forklift batteries in side-extraction applications, and provides OSHA-compliant safety benefits, so you can get your forklifts back to work quickly and safely. The ATC is available in a variety of models with many flexible options to satisfy unique battery handling requirements.BHS provides custom battery handling equipment to meet any challenge.The powerful extractor arm is hydraulic-powered to push and pull batteries into place using magnetic, vacuum, or hook-and-chain (pictured) attachment.ContainmentA steel Battery Containment Bar and battery flip-stop are used to enclose the compartment and keep the battery secure during transit.Enclosed Dashboard Sides Offers added protection against accidental contact with moving parts during operationThe ATC mounts easily to the user’s existing powered pallet truck. Consult BHS for pallet truck specificationsSimple Operator ControlsSimple, center-mounted controlsfor easy operation from left, right,or rear of the carriageBattery exchange is made easy by theroller bed which is outfitted with 10compartment rollers, providing betterwear and load distributionSmooth Battery Exchange Spark-Proof ProtectionATC OptionsVacuum Extraction (ATC-HC/VAC)Eliminates the need for manual hook-up and reduces wear and tear on batteries. Includes back-up Hook & Chain Extraction. Ideal for use with a dedicated battery room operator.Magnet Extraction (ATC-HC/MAG)Eliminates the need for manual hook-up, reduces wear and tear on batteries, and is ideal when batteries are too narrow for vacuum extraction. Includes back-up Hook & Chain Extraction. Ideal for use with non-dedicated battery room operators.7” Cantilever (ATC-CAN-7)Extends extractor arm reach an additional 7” (178 mm) and is ideal for use with 7” Cantilever & 6” Extended Bed (ATC-CAN-7-6)7” (178 mm) additional extractor arm reach is ideal for use with outriggers, and 6” (152 mm) bed extension accommodates longer batteries 7” Cantilever & 8” Extended Bed (ATC-CAN-7-8)14” Cantilever & 6” Extended Bed (ATC-CAN-14-6)14” Cantilever & 8” Extended Bed (ATC-CAN-14-8)SERVICING TRUCKS WITH OUTRIGGERSIf your forklifts have Outriggers/Base Legs or a picking platform, you will require a Cantilever option for additional arm reach.If you have batteries longer than 40”, you will require an Extended Bed option.* Consult factory for this option.† 24 V dc must be supplied from the host truck for powering the ATC (may require special taps and cable from SDCB battery), or optional on-board battery and charger packages are available if required.for use with pallet truck. See fork pocket dimensions below.3-Way Part-Time MountThree-Way Fork Pocket/QDY (ATC-FP-3-24/30, ATC-FP-3-36/42)†Designed for multi-purpose, multi-position and for applications where a pallet truck can’t be dedicated full time to the battery changing process. Rear-entry fork pockets are designed for use with pallet truck. Side-entry fork pockets are designed for use with SDCB lift trucks. Includes a welded Tongue Kit to enhance stability and an SB quick disconnect (ATC-QDY).3-Way Part-Time MountThree-Way Fork Pocket (ATC-FP-3)†BHS Fleet Tracker ® is a cloud-based fleet-management system, with detailed reporting that allows users to right-size their fleets for optimal efficiency. Connection to the IIoT allows managers to measure the health of batteries, stands, and trucks by logging into a secured Web Portal.Fleet Tracker’s touchscreen HMI mounted to the Automatic Transfer Carriage guides users to charged batteries, posts maintenance reminders, and updates the status of battery assets to the cloud. The Fleet Tracker system improves battery health, improves change-out efficiency, and givesmanagers the real-time data they need to eliminate waste by matching assets to needs exactly.Ask a BHS Representative for more information on Fleet Tracker.STREAMLINE & MONITOR BATTERY ROOM OPERATIONSReduce Maintenance Costs Increase Productivity Improve ProfitabilityNOTES: BHS recommends that high-speed travel be disabled on pallet truck and maximum speed set at turtle or lowest setting.1. Verify capacity of pallet truck being used at the specified load center (minimum 34” with 38” battery). Load center increases by 0.5” (12.7 mm) for every inch of battery over 38” (965 mm) in length. Certain options may affect load capacity. Consult factory.2. Minimum battery width for 10” (254 mm) diameter vacuum is 11.5” (292 mm). Minimum battery width for 12” (305 mm) diameter vacuum is 13.75” (350 mm).3. Consult factory for additional options.4. Weight does not include options. Add 80 lb (36 kg) for magnet extraction.facility maintain a productive battery room. From battery andcharger stands, to cable management and safety accessories,BHS has the total solution to fit the needs of any size facility.NORTH AMERICA:。
柏诚内部培训
特点： 流量计是采用径向叶轮流量传感器，通过总线电池 双供电。仅 适合于联网的应用。110系列产品积分仪采用旋转支架的整体式结构。
东莞市柏诚楼宇智能设备有限公司
柏诚的超声波水表是采用对射式超声波时间差算法， 用于连续测量、记录和显示流经测量传感器的水体积的 计量仪表 适用于城市供水管道及分户计量总表流量计量，解 决了传统水表始动流量高，小流量不计量的难题，适用 于多种无电源工业现场
东莞市柏诚楼宇智能设备有限公司
无源直读式远传气表由基表和智能传感器两 部分组成，气表基表可以根据用户需要选配 所有国标气表。智能传感器由无源直读模块 集成在表内。传感器采用无源开关结构，不 需供电，智能芯片为微功耗元件，只是在抄 表暖间由集中器供电。智能传感器的引线就 是数据线，直接挂到RS485总线上即可输出数 据信号。
东莞市柏诚楼宇智能设备有限公司
东莞市柏诚楼宇智能设备有限公司
东莞市柏诚楼宇智能设备有限公司
计算机Hale Waihona Puke 能耗系统软件OPC服务软件
接入集成系统
RTM转换器
FMU区域管理器
RPT中继器
M-BUS智能仪表 冷量分配表
RS485智能仪表
东莞市柏诚楼宇智能设备有限公司
能源综合管理系统 中的建筑能耗计量 监测系统LMS 8.0是 基于WINDOWS平 台的管理软件。安 装于物业管理部门 的计算机上，通过 RS485/M-BUS、以 太网或其它通讯网 络实时监控和采集 楼宇内供水、供电、 煤气、空调、采暖 等各种能源计量设 备的数据，管理部 门可实时了解楼宇 能耗状况。系统将 能耗计量设备数据 存进行能源数据的 统计、分析、处理 以及各种数据报表 的打印。
RS485布线：一般采用终端匹配的总线型结构，不支 持环形或星形网络。传输最大距离1200M。 线材采用 RVVP2*1.0 连接要分极性
主机装配工艺培训
机座水平调整:
机座上试验台后要进行水平找正， 必须严格按工艺标准执行。 检查地脚螺栓、调整垫布置是否合 理。
1.基础座布置 (1)根据试验台布置图所给定的台位和数据，将基 础座吊入试验台内。 (2)按照布置图调整两基础座T形槽中心线之间的 距离，确定主机中心线与实验台中心线是否有偏 移，摆放调整垫及固定螺栓。 (3)粗调调整垫上平面的水平，要求横向0.10mm/m， 横向全长≤0.50mm；纵向水平度≤0.20mm。 (4)根据图纸摆放机座定位块。 (5)把紧基础座地脚螺栓，并再次复查水平。
10.盘车机安装 通过调整盘车机下面的平垫，来满足 图纸要求。
二、机架部分
1.机架地面预装工作 ⑴涨紧臂支架安装； ⑵链轮烘装及组装； ⑶自由端涨紧支架安装； ⑷安装自由端链条；
2. 其他部件的安装
⑴预装下部链传动机构； ⑵预装前端力矩补偿器； ⑶安装机架燃油侧大门； ⑷装好大门封条、螺栓、压块等； ⑸安装排气侧链轮大门； ⑹安装防爆门； ⑺安装活塞冷却油开口管（先预装，再酸洗，最后安 装）； ⑻安装冷却油观察镜； ⑼安装空气瓶； ⑽安装铭牌； ⑾最重要的是测量滑板尺寸（根据滑板尺寸选配滑
四、缸盖 1.清洁缸盖所有孔，包括排气 阀、起动阀、喷油阀、安全阀、 示功阀各孔； 2.各部件准备好后进行组装成 品缸盖。
五、活塞组装 活塞包括的组件有活塞杆、活 塞裙、活塞头、活塞环以及填 料函等。 这些部件清洁干净之后进行组 装，最后进行压力试验。
六、缸体预装
1.清理缸体上下平面以及缸体与缸体之间的连接面等； 2.检查贯穿螺栓孔和活塞冷却油保护管是否铸造肥大； 3.缸体连接 按图纸将缸体正确摆放在平台上。检查缸体与缸体之 间、缸体与链轮箱之间以及与平台之间的结合面有无 间隙，允差≤0.10mm.螺栓上紧后，重新检查各结合面。 4. 按图纸力矩上紧螺栓。 5.缸套安装 ⑴清洁气缸套、冷却水圈等； ⑵安装冷却水圈，气缸注油器等零部件，将其装入缸 体。 （3）安装缸盖，检查各部件安装到位，进行压力试验
BHS 行李系统设计简明培训
© Bes of HBS 1/2
© BEUMER Group / 16
Types of HBS 2/2
2 of 2 集中式爆炸物安检 集中式爆炸物安检流程是基于将X光安检机或者CT安检机集中布置在一个区域，或在行李处理系统中 的位置远离值机岛区和旅客。典型的集中安检系统将来自于各个值机岛的行李汇合到主线输送机并输 送到安检区域。然后行李将被引导至多个集中安检机（X光安检机或CT安检机）中的一台。X光安检 机的安检图像将被送至集中安检判读室，由经过训练的安检人员对图像进行判读，并及时决定行李是 否含有可疑物品。如果行李没有可疑物品，它将被放行并直接输送至分拣机，相应的旅客也可以通过 旅客安检后到达登机口。如果行李含有可疑物品，它将被分流进行其他方式爆炸物检测，或者输送到 开包间，在旅客在场的情况下进行开包检查。 集中式爆炸物安检流程有以下特点：
© BEUMER Group / 3
Check-In
© BEUMER Group / 4
1. Check-In Single
© BEUMER Group / 5
2. Check-In Double
© BEUMER Group / 6
3. Check-In Three section
© BEUMER Group / 7
© BEUMER Group / 14
Types of HBS 1/2
1 of 2 分散式爆炸物安检 分散式爆炸物安检流程是基于在每个值机柜台的值机输送机上安装X光安检机。此设计 中，旅客由值机员进行值机，他们的行李将离开通过X光安检机进行安全（和海关）检 查。X光安检机获得的X光安检图像将发送到集中安检判读室，由受过训练的安检人员判 断行李是否带有“可疑”物品。如果行李不含有可疑物品，它将直接被输送到分拣系统， 同时到旅客在安检点安检后可以去往相应的登机口。如果行李含有“可疑”物品，安检 人员将在图像判读后通知值机员，引导旅客必须去值机岛末端的开包间，在那里安检员 将在旅客在场的情况下进行开包检查。
德国BHS公司混凝土设备技术
德国BHS公司混凝土设备技术张金宏;陆好剑;李京生;柳利君;李启涛;鲁学恩【期刊名称】《中国水利》【年(卷),期】2002(000)001【摘要】@@ 德国桑索霍芬机械和矿业公司(简称BHS公司)年平均生产100～120台套混凝土搅拌设备销往世界各地,销售额4000～5500万德国马克.公司主要产品:混凝土搅拌机、搅拌站、石料破碎及制砂设备.双卧轴搅拌机技术居世界领先地位,其容量为0.5～9.0m3,标志性产品包括:固定式单机组搅拌站(拌合主机7.0m3,生产率320m3/h);全移动式单机组搅拌站(生产率300m3/h);双卧轴拌合主机(干料充料容积13.5m3,混凝土搅拌容积9.0m3,生产率383m3/h),三者均为世界之冠.【总页数】2页(P66-67)【作者】张金宏;陆好剑;李京生;柳利君;李启涛;鲁学恩【作者单位】水利部综合事业局;水利部综合事业局;水利部综合事业局;水利部综合事业局;水利部淮河水利委员会;山东省水利厅【正文语种】中文【中图分类】TV5【相关文献】1.引进德国砂子加气混凝土设备生产粉煤灰加气混凝土的工艺措施 [J], 刘华章2.德国依米泰克公司和德国MAN汽车公司的通力协作赢得了"BDI新一代柴油机颗粒捕集器环境奖" 后处理技术——最有效的净化柴油机颗粒排放 [J],3.加压过滤——德国BHS公司加压转鼓过滤机的最新发展 [J], StefanScharnhorst;陈荣茂;贺晓东4.德国惠朋的丝绸之路——访德国惠朋（VIPA GmbH）公司总裁Mr．SEEL德国惠朋（VIPA GmbH）公司营销总监Mr．Linkenbach德国惠朋（VIPA GmbH）公司中国区总经理许勇先生 [J],5.美盈森与德国BHS公司强强联合 [J],因版权原因，仅展示原文概要，查看原文内容请购买。
426915$bhwxem$变频器初级培训教材
电气传动基础知识—电气传动系统概述
定义 以交流（直流）电动机为动力拖动各种生产机械的系统我们称之为交流（直流） 电气传动系统，也称交流（直流）电气拖动系统 构成 交流电源 输入 直流 调速 装置 直流输出 直流 电机 中间传动机构 终端机械
交流 调速 装置 变频 器
交流输出 交流 电机
皮带轮、齿轮箱等
载波
SPWM调制
变频器基础知识—控制算法
交流调速的控制核心是： 只有保持电机磁通恒定才能保证电机出力，才能获得理想的调速效果 V/F控制 V/F控制－－－－简单实用，性能一般，使用最为广泛 控制 只要保证输出电压和输出频率恒定就能近似保持磁通保持恒定 例: 对于380V 50Hz电机，当运行频率为40HZ时，要保持V/F 恒定，则 40HZ时电机的供电电压:380×（40/50)＝304V 低频时，定子阻抗压降会导致磁通下降，需将输出电压适当提高 矢量控制－－－性能优良，可以与直流调速媲美，技术成熟较晚 矢量控制 模仿直流电机的控制方法，采用矢量坐标变换来实现对异步电机定子励磁电 流分量和转矩电流分量的解耦控制，保持电机磁通的恒定，进而达到良好的 转矩控制性能，实现高性能控制。性能优良，控制相对复杂，直到90代计算 机技术迅速发展才真正大范围使用
变换方法 （拓朴结构）
变频器基础知识—简要工作原理
交流低压交直交通用变频器系统框图
～
整流部分 交流 直流
储能环节 直流 控制系统
逆变部分 交流
M
整流器：将交流电变换成直流的电力电子装置，其输入电压为正弦波，输入电流非 正弦，带有丰富的谐波 逆变器：将直流电转换成交流电的电力电子装置，其输出电压为非正弦波，输出电 流近似正弦
变频器基础知识—简要工作原理
德国BHS高速横切机_操作手册
BHS操作说明书01
OPERATING INSTRUCTIONSFORBHS ROTARY PRESSURE FILTERATEXBHS-Sonthofen GmbHAn der Eisenschmelze 47D-87515 SonthofenPostfach 1164Telefon +49 8321- 6099-0Telefax +49 8321- 6099-220E-mail info@bhs-sonthofenTable of Contents PageTables and pictures表和照片... ................................................................................................................................... (4)1. General 综述... ..................................................................................................................................................... .. 5 1.1 General Safety Information .一般性安全信息 .. (5)1.1.2 Marking of hints in the operating instructions . 标记提示的操作指令.. .............................................. (5)1.1.3 Qualification and training of personnel 人员资格和培训....................................................................... . 61.1.4 Dangers in the event of non-compliance with the safety information.不符合安全的危险事件的信息.. .................................................................................................................. (6)1.1.5 Safety-conscious working .注意安全工作.. ........................................................................................... . 71.1.6 Safety hints for the user/operator 用户/操作员的安全提示... ............................................................ .. 71.1.7 Safety hints for maintenance, inspection and assembly .安全提示维护、检查和组装.. ............................................................................................................................. . 71.1.8 Safety hints for use in hazardous areas .使用在危险区域的安全提示.. ............................................ . 71.1.8.1 Grouping of components/machines to form plants 组件/机器分组形成安置... ............................ (8)1.1.8.2 Design of protections against accidental contact for shaft couplings .为轴联轴器设计保护免受意外接触.. ............................................................................................................ . 81.1.8.3 Monitoring of technical parameters 监测技术参数... ........................................................................ .. 91.1.8.4 Avoiding sparks by external impact 避免火花由外部影响... ........................................................... .. 91.1.8.5 Unauthorised modifications and genuine spare parts .未经授权的修改和真正的备件.. .............. .. 91.1.8.6 Unacceptable modes of operation 不可接受的操作模式... ............................................................ (9)1.1.8.7 Warranty / Guarantee .质量保证/担保.. ............................................................................................ . 91.2 Unpacking .拆箱.. ............................................................................................................................................ .101.3 Transportation 运输...................................................................................................................................... (10)1.4 Storage and preservation .存放.. ................................................................................................................ ..112. Description .产品描述.. ...................................................................................................................................... (12)2.1 Intended use ..预期用途 (12)2.2 Operating principle .工作原理；操作原理 (12)2.3 Mechanical set-up .机械安装. ..................................................................................................................... (13)2.4 Designs and types..设计和类型. ................................................................................................................. (13)2.5 Technical application limits .技术应用的限制. ........................................................................................... (15)2.6 Accessories .配件附件 ................................................................................................................................. .153. Assembly .装配 .................................................................................................................................................. .. 163.1 Space requirements .空间要求. ............................................................................................................. .163.2 Foundations ..基础................................................................................................................................... ..163.3 Erection .架设.......................................................................................................................................... (17)3.4 Installation of pipework ..安装管道工程................................................................................................. ..183.4.1 General 综述. ....................................................................................................................................... (19)3.4.2 Separating plate contact pressure ..分离板接触压力........................................................................ .. 203.4.3 Supply lines for suspension, washing and drying media .供应链对悬架、洗涤和干燥介质........ (21)3.4.4 Blow back for cake discharge and cloth rinsing 吹了块状物排出和布清洗................................. (22)3.4.5 Filter cloth rinsing 滤布清洗......................................................................................................... .. 223.4.6 Draining piping ..排水管道.......................................................................................................... (22)3.5 Electric installation .电气装置................................................................................................................... (23)4.1 Start-up .启动................................................................................................................................... (26)4.2 Shut-down ..停车 ................................................................................................................................ ..27 4.3 Periodical checks during operation ..在操作期间定期检查........................................................ (28)4.4 Malfunctions 故障... ............................................................................................................................. .295. Maintenance .维护维修保养 . (30)5.1. Safety measures .安全防护措施......................................................................................................... .305.2. Recommended spare parts and annual overhaul .推荐的备件和年度检修 ................................... .315.3. Cell inserts ..电池插入接口................................................................................................................. .325.3.1 General ..综述........................................................................................................................... .. 325.3.2 Cell insert covering ...电池插入接口遮盖物 ............................................................................ (32)5.4 Separating elements (TE) 分离份子 ................................................................................................. .345.4.1 General .综述............................................................................................................................ .. 345.4.2 Replacement of separating elements .更换分离份子。
BHS系列主机培训资料
过滤网面积
品 名
中效过滤片
折间距
3.7-3.8mm 1.08
滤料
PET无纺布滤料
面积(m2)
品 名
活性炭过滤片
折间距
5.2-5.3mm
0.77 4.0-4.2mm 3.19
滤料
活性炭复合材料
面积(m2) 折间距
品 名
高效过滤片
滤料
H13高效低阻复合材料
面积(m2)
效率性能测试
测试风量 300（m3/h）
感谢关注！
布朗（BLLC）公司
AUTO：湿度设置范围为10%-60%，根据室内环境湿度， 低于设置湿度时加湿器自动开启， 高于设置湿 度时加湿器自动关闭； OFF 层过滤系统，预过滤片、活 性炭过滤片、HEPA高效过滤片，对0.3um左右颗粒过滤 效果达99.97%，对所有室外PM2.5过滤效果达99.5%！ 2.超长的使用寿命，预过滤网和活性炭过滤网平均每3-6 个月更换一次，HEPA高效过滤网则长达12-18个月更换 一次。 3.绝对安静的私人空间，主机由3层过滤网与电机构成一 个独立的封闭噪音屏蔽系统，使其运行时噪音更低，更平 稳，更安静。 4. 超大的机外静压，双核动力系统，克服自身过滤网阻 力的同时，并将干净的空气通过扁平管送至房间的每一个 角落。
粒径(μm) 中效过滤器效率 % 活性炭过滤器效率 % 高效过滤器效率 % 0.3
13.52 17.20 99.97
0.5
21.13 28.23 99.98
1
30.85 33.95 100.00
3
33.46 48.96 100.00
5
58.06 58.30 100.00
10
100.00 100.00 100.00
BH7000型灌装机无菌系统培训
生产
主动马达起动低速 校正光电眼读取6个正确 的条形码后C阀上移，A 阀于5秒后打开。 双氧水泵常转 双氧水补充灌注阀生产 时常开。 a 保持双氧水槽内双氧 水液位。 b保持双氧水槽与双氧水 罐中双氧水温度一致。 c保持双氧水槽与双氧水 罐中双氧水浓度一致。 直至图案校正信号落在 正常角度内，滑槽回到 生产位置，包装送出
生产
严格执行质量标准文件， 对其成品包外观要求及 料液的理化指标，感官 指标的控制。 挤压辊轮处有无H2O2滴 漏，气刀温度的控制无 可见双氧水残留。双氧 水的用量符合要求。 包材、密封条本身质量 检查（无分层、粘合性 好、无折皱破损、图案 印刷、质地好,缠绕整齐 无脱卷等）。
正常停机
预热一
穿纸 更换产品管后，带好橡胶手 套，安装好下灌注管，（注 意：安装时要注意密封圈防 止人为损坏） 把包材端切圆穿纸，使包材 正确通过各辊轮，，拇指轮 放入包材内表面，无松动螺 丝螺钉，导向器处于正确位 置，检查包材折痕辊无错位， 使包材的左边压右边。
预热一
拉纸：把选择器开关 打到左位，按寸动拉 纸。 拉纸同时检查切刀， 扣勾动作情况，无夹 纸压痕等现象。 观察纸路与生产状态 基本相符。 检查各压力表与温控 仪上的读数是否正常， 及在该状态下其动作 位置是否正常。
封管
当主加热器达到设定值 时，按动程序上进行管 封。 管封时注意机器运转情 况,是否有异常响声。 管封结束排出的最后两 包做密封检查，检查横 封封合良好，纵封封合 良好，贴条完整，内外 表面无划痕。 观察在封管时校正电眼 信号正常，判断是否纸 管偏，检查校正电眼与 纸管的距离。
3BHS卡匣瓦楞机 操作手册
QF菜单................................................................................................................................................ 16 关于预调烘缸或预热烘缸包绕设置的注释：..................................................................................... 17 关于胶缝调节的注释： ..................................................................................................................... 17
维护工作中的安全措施 ........................................................................................................30
安全措施“断开总开关” ......................................................................................................................... 31 安全措施“断开锁定开关”...................................................................................................................... 31 安全措施“人员看守紧急停机或区域快速停机” ..................................................................................... 32
德国BHS修边机_操作手册
维护工作.................................................................................................................15
符号说明 ............................................................................................................................................. 15
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三层过滤系统
活性炭过滤片：BLGLP-06
采用活性炭颗粒和超细合成纤维复合材料，专为家 用空气净化系统设计，能有效去除空气的异味、苯、甲 醛等有害物质。过滤面积大，吸附能力强，去除效率高， 性能可靠且无二次污染。
三层过滤系统
高效过滤片：BLGLP-07
采用低阻高效的静电驻极技术材料，具有初阻力低、 容尘量高、使用寿命长的特点，过滤效率可达到 99.97%@0.3um。 驻极体是指长期具有储存空间电荷和偶极电荷的电 介质材料。驻极体空气过滤材料就是利用电荷的静电力 作用捕集尘粒。
BHS系列主机
BHS BHS(F) BHS(H) 双核动力主机 可单独应用，接地送风 单核动力主机 需配合其他新风主机应用 双核动力主机 可单独应用，带加湿功能
主机结构图
⑤ ⑥ ③ ④ ② ①
① 预过滤片 ② 活性炭过滤片 ③ HEPA过滤片
④过滤动力风机 ⑤送风动力风机 ⑥加湿器
系统运行图
风口的分布
过滤片规格及更换时间：
代号 BLGLP-05 BLGLP-06 BLGLP-07
名称 中效过滤片 活性炭过滤片 高效过滤片
规格（mm） 370×238×25 370×238×25 370×238×80
建议更换时间 3-6个月 3-6个月 12-18个月
三层过滤系统
中效过滤片：BLGLP-05
中效过滤器采用PET材质，结构紧凑，超薄设计，具 有初阻力低、容尘量高、使用寿命长的特点。可以有效 保护活性炭过滤器及后级高效过滤器免受大颗粒灰尘污 染，提高使用寿命。
主要功能及优点
5. 业内首创的加湿与PM2.5过滤一体机，安全无辐射的超 声波加湿，让您呼吸道新鲜空气的同时调节湿度，给您一 个更舒适健康的家。 6.智能化的自动加湿系统，可选湿度范围为10%-60%， 低于设定湿度时自动开启加湿功能，更方便，更人性化。
7.高度更低， 仅290mm，适应各种室内装修。
风口的分布
技术参数
技术参数
技术参数
三层过滤系统
BHS系列机器采用三层过滤系统：预过滤网、活性炭过 滤网和高效过滤网。
HEAP高效过滤网
活性炭 过滤网
预过滤网
三层过滤系统
布朗全屋空气净化系统将室外含氧空气吸入室内，通过3层过 滤送到室内每个角落，同时把室内循环的空气进行2次净化。
三层过滤系统
过滤器效率曲线 120.00%
过滤效率(%)
100.00% 80.00% 60.00% 40.00% 20.00% 0.00% 0 2
活性炭效率
4
中 效 效 率
6
高 效 效 率
8
10 粉尘粒径( μ m)
12
控制系统
BHS1.0 BHS1.5 BHS2.0
控制系统
BHS1.0(H) BHS1.5(H) BHS2.0(H)
过滤网面积
品 名
中效过滤片
折间距
3.7-3.8mm 1.08
滤料
PET无纺布滤料
面积(m2)
品 名
活性炭过滤片
折间距
5.2-5.3mm
0.77 4.0-4.2mm 3.19
滤料
活性炭复合材料
面积(m2) 折间距
品 名
高效过滤片
滤料
H13高效低阻复合材料
面积(m2)
效率性能测试
测试风量 300（m3/h）
AUTO：湿度设置范围为10%-60%，根据室内环境湿度， 低于设置湿度时加湿器自动开启， 高于设置湿 度时加湿器自动关闭； OFF ：关闭。
主要功能及优点
1.超高的过滤效率，独创的三层过滤系统，预过滤片、活 性炭过滤片、HEPA高效过滤片，对0.3um左右颗粒过滤 效果达99.97%，对所有室外PM2.5过滤效果达99.5%！ 2.超长的使用寿命，预过滤网和活性炭过滤网平均每3-6 个月更换一次，HEPA高效过滤网则长达12-18个月更换 一次。 3.绝对安静的私人空间，主机由3层过滤网与电机构成一 个独立的封闭噪音屏蔽系统，使其运行时噪音更低，更平 稳，更安静。 4. 超大的机外静压，双核动力系统，克服自身过滤网阻 力的同时，并将干净的空气通过扁平管送至房间的每一个 角落。
感谢关注！
布朗（BLLC）公司
粒径(μm) 中效过滤器效率 % 活性炭过滤器效率 % 高效过滤器效率 % 0.3
13.52 17.20 99.97
0.5
21.13 28.23 99.98
1
30.85 33.95 100.00
3
33.46 48.96 100.00
5
58.06 58.30 100.00
10
100.00 100.00 100.00
① ⑤ ⑥
② ④③④ ②
可选菜单有： 1.高速 2.低速 3.间歇（运行30分钟，停 ④ ⑤ ⑥
液晶屏
菜单选择按钮 菜单确定按钮 数值设置按钮 维护指示灯 过滤复位孔
控制系统
BHS1.0(H) BHS1.5(H) BHS2.0(H)
加湿菜单下有ON（常开）、AUTO（自动）和OFF（关闭） 三种模式： ON ：机器将一直处于加湿运行状态；
