视频矩阵主机选择及安装
高清视频网络矩阵说明书
高清视频传输及高清编解码专业厂商高清视频网络矩阵产品说明书优点：任意输入口、输出口设置支持HDMI、DVI、VGA、音频切换功能支持HDMI、DVI、VGA混合切换支持HDCP （HDMI接口）支持最高分辨率1600*1200 1080P 60HZ支持菊花链连接网络远距离传输（六类网线150米）支持传输串口RS232数据应用软件操作，兼容性更好图型界面，操作容易直观预荐配置方案，一键调用网络布线施工，成本更低无线网络远程操作光纤连接远程管理可以由多用户控制切换整套系统成本低维护、检修方便容易功耗低，节能，稳定应用：视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1.高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成，它需要与VGA、DVI、HDMI 编解码器配合使用组成一款高清视频网络矩阵切换系统。
由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过视频网络矩阵进行分配切换，输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频，由显示设备显示。
高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合，它不同于其它视频矩阵，一台设备可灵活组成不同的输入与输出端口，因此，在实际工程中更加灵活方便。
由于采用了网络传输方式，因此具有了远距离传输功能，采用网络布线方式，为大型系统的组成带来更多方便。
由于具有传输功能，因此，更合适远距离信号的传输与切换，省掉了工程中远距离传输高清信号的烦恼。
它比传统的视频矩阵更加灵活方式，采用网络布线的方式，使现场施工更为简单。
由于采用混合视频信号的切换功能，用户就不用考虑采用什么接口的信号源与显示设备。
采用标准1U机箱结构，安装方便，配合前面板接线方式，符合标准的网络交换机安装方式。
HDMI矩阵说明书

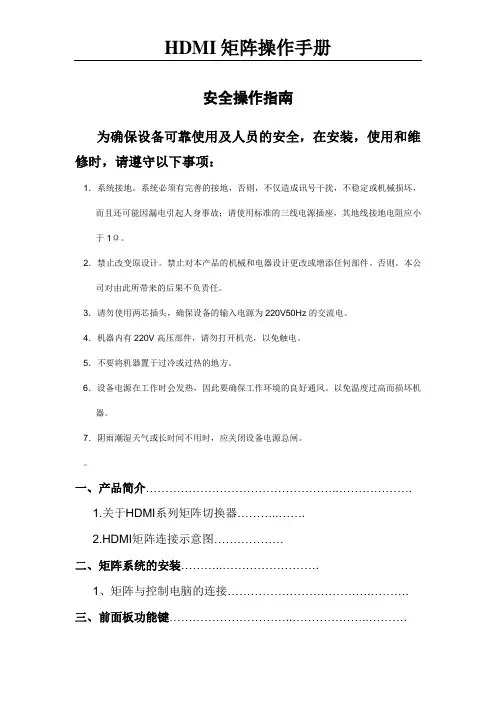

HDMI矩阵操作手册安全操作指南为确保设备可靠使用及人员的安全，在安装，使用和维修时，请遵守以下事项：1．系统接地。
系统必须有完善的接地，否则，不仅造成讯号干扰，不稳定或机械损坏，而且还可能因漏电引起人身事故；请使用标准的三线电源插座，其地线接地电阻应小于1Ω。
2．禁止改变原设计。
禁止对本产品的机械和电器设计更改或增添任何部件。
否则。
本公司对由此所带来的后果不负责任。
3．请勿使用两芯插头，确保设备的输入电源为220V50Hz的交流电。
4．机器内有220V高压部件，请勿打开机壳，以免触电。
5．不要将机器置于过冷或过热的地方。
6．设备电源在工作时会发热，因此要确保工作环境的良好通风。
以免温度过高而损坏机器。
7．阴雨潮湿天气或长时间不用时，应关闭设备电源总闸。
一、产品简介…………………………………………..……………….1.关于HDMI系列矩阵切换器………..…….2.HDMI矩阵连接示意图………………二、矩阵系统的安装………..…………………….1、矩阵与控制电脑的连接……………………………….……….三、前面板功能键…………………………..………………..……….1、切换指令……………………………………..…………….2、UP、Down状态查询指令……………………..………….3、SAVE存储指令…………………………………………….4、RECALL调用指令…………………………………...…….5、CANCEL键…………………………………………..…….四、矩阵控制软件…………………….……….….五、R S232通讯协议…………………………………………………产品简介:1.1关于HDMI系列矩阵切换器HDMI数字视频矩阵切换器是为了将计算机数字视频信号进行重新分配和组合的矩阵交换设备，该设备可将多路HDMI数字视频输入信号切换到多路输出通道的任意通道上去。
可广泛用于所有需要进行HDMI信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。
视频矩阵键盘控制器说明书
矩阵键盘控制器
使用说明手册
按键功能说明
MON 选择监视器
CAM 选择摄像机
LAST 上一个图像
NEXT 下一个图像
CLEAR 清除键
系统登录
开机后键盘现实“PASSWORD”提示输入操作员密码，输入密码（原始密码：000000）然后按“小锁”键登录系统
矩阵操作
1、选择监视器（默认为1）
先在键盘上输入1，然后按MON键，此时，1号监视器为当前控制监视器
2、选择图像
先选择需要监视器显示的图像的编号（例如3），在键盘上输入相应的数字3，然后按CAM 键，此时1号监视器上将显示硬盘录像机上面的3号图像
备注
按NEXT键，则监视器画面显示后一个图像
按LAST键，则监视器画面显示前一个图像
在输入有错误的时候可以按CLEAR键来清楚已经输入的信息
高速球键盘控制器
使用说明手册
按键功能说明
ADDR 地址选择键：选择高速球地址
CLEAR 清除键
ENTER 确认键
ZOOM+ 变焦+键：镜头拉近键，镜头放大倍数增大，镜头缩小视野，放大监视目标ZOOM- 变焦-键：镜头拉远键，镜头放大倍数减小，镜头扩大视野，扩大监视范围
登录系统
默认密码为8888，按ENTER进入系统
选择高速球地址
先按ADDR键，然后在键盘上输入需要控制的高速球的地址编号（例如1），然后按ENTER 键确认，此时键盘就可以控制1号高速球
控制高速球
摇动摇杆控制球的上下左右移动
ZOOM+,ZOOM-控制镜头的拉近拉远。
视频矩阵 说明书 V6.0
注：本设备在出厂前已经过严格的质量测试，符合国家EMC电磁辐射标准。
1
CCTV Matrix / Control System Installation and Operation Manual
目录
(Ver 6.0)
CCTV Matrix / Control System Installation and Operation Manual (Ver 6.0)
温馨提示：
感谢您使用本公司产品。 为了您能够尽快熟练的操作本机，请您仔细阅读我们为您配备内容详细的使用说明书，从中您可以获 取有关产品安全注意事项、产品介绍以及产品使用方法等方面的知识。当您阅读完说明书后，请将它妥善 保存好，以备日后参考。如果您在产品的使用过程中发现什么问题，请联系产品技术报务人员。谢谢您的 合作！
第 4 章 操作与编程--------------------------------------------------------------------------------------------------15
4.1 操作-------------------------------------------------------------------------------------------------------------15 4.1.1 密码登录---------------------------------------------------------------------------------------------------- 15 4.1.2 手动切换-----------------------------------------------------------------------------------------------------15 4.1.3 控制前端设备-----------------------------------------------------------------------------------------------16 4.1.4 运行一个自动切换-----------------------------------------------------------------------------------------17 4.1.5 运行一个程序切换-----------------------------------------------------------------------------------------17
GL-SX450B中型音视频矩阵系统 说明书
2路中 英文 字符 视频输 出板 ：GL -P B4 50 2Z
监视器输出 尺寸
1 V[ p- p] /7 5Ω(B NC×2) 1 81 .9 mm×8 8. 9m m×1 9m m
3 2路 报警 输入 板：GL -P B4 53 2 A
报警输入 报警输出 尺寸
干触 点开关量 ×3 2 干触 点开关量 ×2（过电 流< 50 0m A） 1 81 .9 mm×8 8. 9m m×3 8. 2m m
适用场合
中小型 规模 矩阵G L-SX450B以 其简 约灵 巧的 设计， 可与 冠林 多功 能控 制键盘GL-CU450联网。 此套 设备 目 前已成为中小型购物中心、企业、办公楼以及银行等安防监控系统的理想切换控制设备。本款矩阵适合于各 类机架式安装以及操作台嵌入式安装两种安装方式。
选配件
8路视 频 输入 板 GL-PB4508
可 扩 展 到2 5 6路 报 警 输 入/ 1 2 8路 报 警 输 出 。 ◆ RS485通 讯 端 口 ， 波 特 率 ： 1200bit/s～
1 9 2 0 0 b i t / s (可 选)。 ◆ 突然断电时能保护断电前的工作状态。 ◆ 标准19英寸2U机箱，方便机架安装。 ◆ 可选用多功能控制键盘GL-CU450。
1
C PU主控制 板
1
输入板型号
输入板数量
GL-PB4508
2
输出板型号
输出板数量
GL-PB4504Z
1
8） 报 警 板 ： 用以 接 收 报 警器 的 信 号 输 入， 单 机 最 多 可 配2块 报 警 板 。 报 警 板 的 详 细 说 明 见 图 和 表，报警器的连接见图。
ALM
脚标 1～6 17,36 19 2 0～35 18,37
视频监控系统的安装与调试
江苏省盐城技师学院教案首页编号：YJQD-0507-07 版本：B/O 流水号：课题：视频监控系统的安装与调试教学目标、要求：1、认识视频监控系统的常用设备、说出系统的构成。
2、能够画出视频监控系统的系统结构、掌握相关设备的功能及描述系统的工作原理。
3、掌握视频监控系统设备连接端口的功能并画出系统接线图。
4、掌握系统设备的安装方法及设备参数的设置方法。
教学重点、难点：掌握系统设备的安装方法及设备参数的设置方法。
授课方法：讲授法、示范教学法、演示教学法教学参考及教具（含电教设备）：《楼宇智能化系统安装与调试》、《楼宇自动化实训考核装置》、多媒体课件等。
教学实施情况分析：复习提问：1、消防系统相关设备的功能和工作原理？2 、消防系统的安装方法及设备参数的设置方法有哪些？新课讲授一、认识视频监控系统视频监控系统由实时控制系统、监视系统及管理信息系统组成。
实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，视频监控系统发展了短短二十几年时间，从19 世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。
在IP 技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。
从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“ PC+多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP 网络视频监控系统(IPVS) 。
中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。
中国视频监控市场正从模拟向数字化过渡，数字视频监控成为了市场的主流。
2004 年到2012年，数字监控在总体视频监控市场规模中所占的比例从35.7%增长到了56.7%。
与此同时，网络视频监控市场正在稳步增长，所占比例由2004年的7.4%增长到2012年的28.2%。
Honeywell Video Blox视频矩阵控制系统快速安装指南word资料8页
VideoBloX快速安装指南20191.1快速安装手册目标配置一套完整的CCTV系统：•固定摄像机•监视器•快速球机– Orbiter 或 Rapid球机•报警输入/输出板切换摄像机到监视器控制快速球机创建由报警输入引起的事件设备矩阵VideoBlox•配有CPU卡的矩阵箱（4U，8U或12U），视频输入模块和视频输出模块（带标题）•报警模块•用于控制球机的协议转化器 AVBPIT422 PIT•带操纵杆的键盘 AVBPCKZ配件•监视器（2）•固定摄像机（2）•快速球机（1）（Orbiter或Rapid球机）•24 V AC 电源配置电脑•有效串口第一步–连线摄像机1.)给摄像机上电，连接视频线到视频输入模块的输入1，2，3。
2.)确保球机的地址是#N，并且连接到视频输入模块的输入#N。
监视器1.) 给监视器上电，将监视器的输出连接到视频输出模块的输出#12.) 连接第二个监视器的输出到CPU 模块的视频输出口上。
第二个监视器的顶部中间将会显示[0]。
如果没有，检查机箱和监视器电源；重新连接CPU BNC 口的同轴电缆。
第二步–设置拨码开关S1S2S3S4第三步 – 诊断监视控制按钮1.) 在CPU 模块的前面板上有四个按钮。
在诊断模式的菜单显示下，可用它们进行选择控制。
2.) 右边最远的按钮（下标箭头）是页面顺序切换按钮。
3.) 右边第二个按钮（上标箭头）是页面倒序切换按钮。
通信页面1.) 用右按钮切换到第二页“Communications”2.) 在此可以查看各个端口的波特率第四步 – 连接配置电脑连接VideoBloX CPU 模块1.) 用9-针母头到9-母头的电缆连接配置电脑串口到CPU 模块的“RS232 Slave ”口（针到针）。
从背后看，左边第一个口为“RS232 Slave ”。
GUI 控制、编程PC 与矩阵连接：将厂家的原配DB9（公）线缆剪掉6、9脚的连线方可连接。
安装VideoBlox 配置软件将配置软件安装到配置电脑上。
矩阵 说明书
以下给你发个矩阵说明书安装、连接、设置、通电、指示灯警告：全中文矩阵系统不能擅自拆离前面板，如用户拆离，擅自连线会影响通讯及程序。
安装要由有资格的服务人员进行，并应当遵守相应规定。
必须避免无关人员不当引起故障。
并且维护人员要预先考虑，避免由于掉落物，外来人员破坏，建筑物振动或它相似原因引起故障发生。
如果您在安装使用过程中遇到疑问和故障时，可向技术服务中心咨询。
一、安装全中文矩阵系统是按EIA标准设计3U机箱结构。
为便于通风和维修时的方便，安装时机箱的背面与墙的最小距离应不小于1米，并且全中文矩阵系统与任何其它设备之间应保持有0.5米的间距，安装人员应当确保有适当的气流流过机箱，以提供足够的通风条件。
二、连接系统中所有的连接器均设置在各机箱的后面板上。
为保证全部连接的正常完成，应在系统中所有设备都未通电时进行。
后面板连接如下图：2.1视/音频输出的连接视频输出插座设置在机箱的后面板，即标有数字（CON1-20）的那些DB15连接器，插上视频排线（带8个BNC插头）的BNC插头，其上都标清了输出序号，可接监视器、录像机（VCR）或其他具有75Ω输入阻抗的视频设备。
如果视频输出需要环接多个设备，则可经使用系统的环接输出口进行。
连接如图：2.2视/音频输入的连接视频输入连接是指将外部的视频信号接至，即标有数字（CON1-20）的那些DB15连接器，插上视频排线（带8个BNC插头）的BNC插头，其上都标清了输入序号。
对于全中文矩阵系统，各视频输入均接有75Ω电阻。
最好使用较高档的视频电缆，并且应遵循制造厂推荐的直接传送信号的最大距离。
注意：当传送距离超过300米时，最好应选用视频放大器对图像进行补偿。
视频输入的连接（全中文矩阵系统）对全中文矩阵系统，各视频输入未接有75Ω电阻，如果摄像机输入信号不环接到其他外接的75Ω终端设备，则全中文矩阵系统机箱相应的环接口必须有75Ω输入电阻，否则会造成图像信号过强、发白、字符抖动等现象。
松下WJ-SX650矩阵系统简易操作说明
松下WJ-SX650矩阵系统简易操作及设置说明一、矩阵键盘操作1、用户名（ID）：955，密码：955；2、摄像机选择：输入摄像机路数，按CAM键；3、监视器选择：输入监视器输出编号，按MON键；4、球机控制：使用摇杆；5、当某通道发生报警时，报警输入动作，此时矩阵的图像切换至对应的通道。
报警复位：按住键盘上SHIFT按钮的同时按下ALM RESET/ALM ALL RESET键。
二、多媒体软件操作1、登录界面：①双击主程序的图标后，进入登录界面，如下图所示：②安装完成后，有一个默认的系统管理员用户，用户名为“admin”，密码为“sx850”。
在第一次成功进入主程序后，请尽快在配置程序中修改系统管理员的密码。
③在对话框中输入用户名和密码后，点击“确定”按钮，如果用户名和密码都正确，就会进入本系统。
点击“取消”按钮后，退出登录，本系统不再运行。
④由于系统需要在1024*768的分辨率下进行操作，如果分辨率过低，会弹出提示。
请用户修改分辨率后重新登录。
2、主程序界面登录成功后，进入主程序画面，如下图所示。
3、监控程序主界面①在主程序界面单击执行画面按钮进入监控程序主界面，如下图所示。
②在这里，不同的用户登录，根据用户所对应的权限不同，他所能进行的操作是不同的。
比如用户没有浏览地图的权限，地图栏和地图画面都将不显示图像。
③在窗口的右上方，有两个显示框，分别用来显示当前控制的监视器ID和当前控制的摄像机ID。
监视器显示框前面的指示灯如果变蓝，表示当前监视器可以锁定，监视器显示框后面的指示灯如果变红，表示当前要控制的监视器处于Busy状态。
摄像机显示框后面的指示灯如果变红，表示该摄像机处于Busy 状态。
关于这部分将在监视器摄像机切换中进行详细介绍。
④显示框的左边，地图列表，列出了所有的地图名称，点击列表中的一项，在左边的地图显示框中就会显示出所对应的地图。
⑤左边的地图是在地图编辑器中绘制，并经过配置程序进行过相关设置的图像。
AD2010视频矩阵安装手册
数据缓冲器＝在把视频数据传送到视频输出装置之前 对其进行放大和过滤。
摄像头组符号定义：切换机箱后面板上的“ 号表示摄像头组的编号 (表 1)。
”符
表 1. 摄像头组符号定义
符号
摄像头组 CG1 CG2
CG3
摄像头 1-256 257-512 513-768
CG4
769-1024
5
6
12
CG5 CG6-12
• 在安装过程中，尽早确认每件设备都能正常工作。 拆除少数临时连接要比断开并重新联接大量固定接 线要容易得多。
给系统加电
加电前须完成以下步骤：
• 中央处理器已经安装并连接 • 视频输入已连接 • 至少连接一台显示器用来查看输出 • 所有线路已正确地端接 • 至少接入一只键盘（或外部计算机）进行控制 • 设备已与电源连接，每次连接一个机箱，最后是中
• 机箱之间的最小间隙是 44 毫米（一个机架厚 度）。确保机箱周围有合适的通风条件。
• 对于多机箱组合，在安装之前请仔细找出机箱，使 视频输入口靠近机架顶部以防止电缆缠结。
图1. 机箱安装尺寸
48.3 厘米
26.7 厘米
开箱检查 请小心开箱，本品为电子类产品，应小心轻放。对照 装箱单仔细核对箱内物品。 请妥善保存以下物品： 1. 装运箱和内部填充物。如果发生问题，它们是退回
安装指南
矩阵切换机箱（前视图）
目录
重要信息 .............................................................2 关于本产品 .........................................................4 电源模块 .............................................................9 视频输入模块....................................................10 数据缓冲模块....................................................14 视频输出模块....................................................18 电缆连接 ...........................................................22 机箱通电 ...........................................................23 调整垂直相位....................................................23 调整标题 ...........................................................24 盖上前面板 .......................................................24 技术规格 ...........................................................25 声明 ..................................................................26 附录A：AD2010DBVL 视频丢失检测器数据缓冲模块 ..........................27 附录B：AD2024MDT 主日期/时间模块 ...............................................30 附录C：可选设备..............................................31 附录D：系统配置示例 ......................................32
视频矩阵说明书-
视频矩阵说明书V2060 系列视频矩阵切换系统安装/操作手册V2060 系列矩阵切换系统功能强大,适用于所有安防/监控系统,其预安装功能保证了最高程度的可靠性,模块化结构易于安装、操作和扩展。
作为视频切换技术的巅峰之作,V2060 同时具有很高的性价比。
V2060 应用了最新的ARM9 微处理器和LSI 技术,可以提供自动化电子监控,甚至允许单个用户管理整个CCTV 系统,控制多达4096 路视频输入和512 路视频输出。
在自动电子监控环境下,用户可以预定义巡视和成组切换,并且在单独的监视器上分开执行。
为了最大限度地保证安全,可用视频环接模块将原始视频输出到DVR 或其他记录设备上。
基于Windows 的系统设置软件极大的简化了初始设置步骤和系统参数维护。
矩阵通过RS-232或UDP 协议与控制器或PC 通讯,多达512 个V2060 可以通过UDP 协议在单个视频网络系统内互联,提供定点摄像机的本地和远程控制,而每个摄像点都保持了所有的特性。
注意版权声明本手册内容(包括文字与图片的版权为Infinova 公司所有。
任何个人或法人实体,未经Infinova 公司的书面许可,不得以任何形式对其内容进行翻译、修改或改编。
违者将追究其法律责任。
Infinova 公司保留在事先不进行任何通知的情况下,对本手册的内容以及产品技术规格进行修改的权利,以便向用户提供最商标权声明Infinova®为Infinova 公司的注册商标,Infinova 公司拥有法定的商标权。
本安装手册中可能使用的其它商标及商标权属于其合法所有者拥有。
FCC 警示V2060 系列矩阵切换系统符合FCC 规则第15 章中的规定。
该设备的运行符合以下条件:设备的运行不会产生有害的干扰;设备的运行在一定程度上不受外部干扰,甚至是不良干扰的影响。
V2060 系列矩阵切换系统经过检测,完全符合FCC 规则第15 章中关于A 类电子设备的规定。
电视监控控制矩阵主机使用说明书
电视监控控制/矩阵主机使用说明书本系统主要由主控键盘与矩阵组成。
1.主控键盘的按键说明本系统主控键盘面板如上图所示。
为了方便您的操作,最好先熟悉各个键的名称、位置及其主要功能：1.1.系统设置区在这个区，您可以通过编辑各项菜单来设置您的系统。
：为跳格键，主要用来转移参数设置对象，大部分操作中您将频繁地使用它。
+ -键：为状态键，主要用来转换报警的设防与撤防、探测器的是否在位、继电器的开与关及切换选择的使用。
M键：为菜单键，与输入区的数字键合用可以开启菜单。
如您想开启第3号菜单，只要先在输入区按下3键，再在系统设置区按下M键，您就可以进入3号菜单，进行编辑。
8号三角键：即回车键，在您完成某项菜单的编辑以后，按下此键，则完成此项编辑，并回到时间显示，此时可以开始进行下一项菜单的编辑。
PRINT键：即打印键，在系统有报警后，报警信息将储存在存储器中，如果需要，可以利用微型打印机将报警信息打印出来。
只需按此键，打印机在三秒钟以后自动启动，打印报警信息，在五分钟后自动关机。
您不需要干涉。
（此功能只有在外挂报警控制器与切换矩阵和系统控制键盘联用，组成系统时有效。
）7号三角键：为清除报警键。
若您想清除以前的报警记录，可以用此键来清除报警记录。
在任何状态下，您只需按下CLR键，即可清除报警记录。
有新报警发生时，系统重新开始记录报警信息。
注意：为了避免频繁地启动和关闭报警时系统所联动的相关设备，建议您在使用此功能时，先查询报警信息并进行撤防操作，然后再按CLR键。
MUTE键：又称消音键，在系统报警以后，若您认为报警声音太大，可以按此键来清除报警声音。
在任何状态下按MUTE键，报警声都可以立即消失。
有新报警发生时。
报警声会重新出现。
RESET键：即复位键，按下则系统复位，且原有状态不变。
ESC键：当您进行菜单编辑时，由于输入超出参数范围的数字，造成参数越界时，您会看到参数前出现“？”的现象。
这时可以用此键来清除越界参数。
专业级高清矩阵切换器- 用户手册说明书
Professional Matrix Switch用户手册HDMI系列高清矩阵DVI系列高清矩阵HVD系列高清混插矩阵在使用本系统前，请详细阅读本说明书!安全操作指南为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：系统接地系统必须有完善的接地。
否则，不仅造成信号干扰、不稳定或机械损坏，而且还可能因漏电引起人身事故。
HDMI、DVI、HVD切换矩阵的最终接地点应连接至真地，其接地电阻应小于1Ω。
禁止改变原设计禁止对本产品的机械和电器设计更改或增添任何部件。
否则，生产厂家对由此所带来的危害性结果不负责任。
请勿使用二芯插头，确保设备的输入电源为110V60Hz的交流电。
机器内有交流高压部件，请勿擅自打开机壳，以免发生触电危险。
不要将系统设备置于过冷或过热的地方。
设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。
阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。
在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下：A．取下或重装设备的任何部件。
B．断开或重接设备的任何电器插头或其它连接。
非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。
不要将任何化学品或液体洒在设备上或其附近。
目录一、HDMI/DVI/HVD高清矩阵系统说明 (3)1.1关于矩阵切换器 (3)1.2矩阵系统的分类 (3)二、矩阵系统包装说明 (4)三、矩阵主机安装 (4)四、前后面板示意图 (4)HDMI0808后接口图 (5)HDMI1616后接口图 (5)DVI0808后接口图 (5)DVI1616后接口图 (5)五、矩阵与外围设备的连接 (6)5.1输入、输出接口说明 (6)5.2RS-232通讯端口及连接方法 (6)5.2.1矩阵与网络接口的连接 (6)5.2.2矩阵与控制电脑的连接 (6)5.3高清矩阵切换器的连接方法 (7)5.4插卡式高清矩阵结构说明 (7)六、控制面板使用说明 (8)6.1前面板按键功能说明 (8)6.2操作示例 (9)七、遥控器使用说明 (10)8.1.软件安装说明： (10)8.4软件功能说明 (11)8.5主操作界面功能说明: (11)8.6更多巡航设置： (12)九、通讯协议与控制指令代码 (12)9.1RS232通讯协议 (12)十、矩阵系统技术参数 (14)10.1技术参数： (14)10.2产品系列规格重量 (15)十一、常见故障及维护 (16)本手册说明 (16)一、HDMI/DVI/HVD高清矩阵系统说明1.1关于矩阵切换器HDMI/DVI高清系列矩阵切换器,是一款高性能的专业矩阵切换设备,可用于切换高清音视频信号。
矩阵安装操作说明书
安 装 目 录一、 概述 (1)二、 系统模块2.1 主控制模块 (1)2.2 视频输入模块 (1)2.3 视频输出模块 (1)2.4 音频输入模块 (1)2.5 音频输出模块 (1)2.6 视频环接模块 (1)2.7报警模块 (1)2.8 通讯接口 (1)三、 系统连接3.1 控制数据线连接 (2)3.2 RS-232控制口连接 (2)3.3 报警输入、输出连接 (2)四、 注意事项 (2)五、 机箱外观尺寸图5.1 2U机箱尺寸及后视图 (3)5.2 4U机箱尺寸及后视图 (3)5.3 8U机箱尺寸及后视图 (4)六、 系统典型连接图6.1 矩阵与键盘连接图 (5)6.2 矩阵与智能高速球连接图 (6)6.3 矩阵与多媒体、DVR连接图 (6)6.4 音视频矩阵连接图 (7)6.5 矩阵与报警主机连接图 (7)6.6 系统站点级联矩阵连接图 (8)一、概述矩阵切换控制主机隶属于安防监控系统，是系统中心控制设备，通过设置操作，可以实现在一定数量的输出终端，还原前端多路数的视频或音频信号，并可对当前选定的前端作相应控制。
矩阵切换控制主机均采用机柜或台式安装方式。
依据客户使用的容量，以及扩容的必要性，一般使用的机箱规格有3类：2U、4U和8U。
单机最大容量（含配送键盘）时，重量及功耗如下：2U 4U 8U重量15 Kg 20Kg 23 Kg功耗16 W 32 W 50 W二、系统模块2.1主控制模块（MAIN）矩阵切换控制主机主控制模块通过系统控制键盘控制整个与之连接的设备，如摄像机的云台和镜头。
通过主控制模块，可连接智能高速球、报警主机和键盘等设备，并可接收计算机控制输入信号。
注：1.S1指示灯代表矩阵外部接口通信芯片（信号接收）工作状态；2.S2指示灯代表级联控制状态；3.RESET按钮按下后，矩阵通电约10秒钟（1号摄像机信号正常的情况下，1号监视器显示复位过程），相关设置将恢复出厂设定，应谨慎使用（所有设置及摄像机标题将恢复出厂设置）。
高清视频网络矩阵说明书
高清视频网络矩阵使用说明书HN－HVLM-24/48Ver:1.0优点：1、任意输入口、输出口设置2、支持HDMI、DVI、VGA、音频切换功能3、支持HDMI、DVI、VGA混合切换4、支持HDCP （HDMI接口）5、支持最高分辨率1600*1200 1080P 60HZ6、支持菊花链连接7、网络远距离传输（六类网线150米）8、支持传输串口RS232数据9、应用软件操作，兼容性更好10、图型界面，操作容易直观11、预荐配置方案，一键调用12、网络布线施工，成本更低13、无线网络远程操作14、光纤连接远程管理15、可以由多用户控制切换16、系统成本低17、维护、检修方便容易18、功耗低，节能，稳定应用：视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1. 高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成，它需要与VGA、DVI、HDMI编解码器配合使用组成一款高清视频网络矩阵切换系统。
由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过视频网络矩阵进行分配切换，输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频，由显示设备显示。
高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合，它不同于其它视频矩阵，一台设备可灵活组成不同的输入与输出端口，因此，在实际工程中更加灵活方便。
由于采用了网络传输方式，因此具有了远距离传输功能，采用网络布线方式，为大型系统的组成带来更多方便。
由于具有传输功能，因此，更合适远距离信号的传输与切换，省掉了工程中远距离传输高清信号的烦恼。
它比传统的视频矩阵更加灵活方式，采用网络布线的方式，使现场施工更为简单。
由于采用混合视频信号的切换功能，用户就不用考虑采用什么接口的信号源与显示设备。
视频矩阵主机说明
视频矩阵主机说明概述视频矩阵主机是一种集视频切换、音频切换、报警管理、网络传输控制于一体的完善的安全防范监控系统设备1、键盘密码登录密码登录是一个安全过程，只允许授权的人才能操作系统。
在主控键盘和副控键盘上进行登录，用户必须有一个用户密码才可以访问系统。
密码登录系统允许最多 256 个用户，每个用户有各自的密码。
键盘通电后液晶屏显示区显示“Password”，要求输入操作员密码。
输入密码（原始密码 000000），按【LOCK】键或开锁键登录。
2、选择监视器从键盘操作视频选择，要有效地将键盘连接到监控主机上。
先调监视器再调摄像机，才能实现对摄像机的操作。
（MCC机房液晶电视为1号监视器，传真室壁挂等离子为2号监视器）。
调一个监视器到键盘:1）按【CLEAR】键或稍长时间按【？】键；（清缓冲区数据）(数据显示区显示的数字是已经开始输入但没有全部输入完的一些数字) ；2）在键盘数字区输入所欲调用的监视器号，该号码将显示在键盘显示屏数据显示区上；3）按【MON】键。
3、选择摄像机13层LUT机房摄像机编号：1#：玻璃隔断外吊顶上快球；2#：玻璃隔断内吊顶上快球；3#玻璃隔断外吊顶上半球（原有摄像机）调一个摄像机到受控监视器:1）清除键盘数据显示区的显示；2）输入需要调用的摄像机号(对应该摄像机号应有视频信号输入) ；3）按键盘的【CAM】键，该摄像机画面将切换至指定的监视器上。
4、控制高速智能球形摄像机高速智能球形摄像机是一种集变速云台、摄像机、变焦镜头、和数字解码器于一体的安防监控设备。
5、方向、镜头控制:1）调所要控制的高速智能球至受控监视器；2）向图像要运动的方向，操作矢量摇杆，就可控制摄像机方向；松开矢量摇杆，即停止对摄像机的方向操作。
矢量摇杆偏离中心的程度正比于智能摄像机运动的速度，即矢量摇杆偏离中心位置角度越大，智能摄像机运动的速度越快。
6、镜头控制旋转矢量摇杆可控制摄像机镜头的变倍（ZOOM）功能，通过此功能可改变镜头的变焦倍数,从而获得广角（远离物体）或特写画面（接近物体）。
