视频矩阵的基本功能和要求
高清视频网络矩阵说明书
高清视频传输及高清编解码专业厂商高清视频网络矩阵产品说明书优点：任意输入口、输出口设置支持HDMI、DVI、VGA、音频切换功能支持HDMI、DVI、VGA混合切换支持HDCP （HDMI接口）支持最高分辨率1600*1200 1080P 60HZ支持菊花链连接网络远距离传输（六类网线150米）支持传输串口RS232数据应用软件操作，兼容性更好图型界面，操作容易直观预荐配置方案，一键调用网络布线施工，成本更低无线网络远程操作光纤连接远程管理可以由多用户控制切换整套系统成本低维护、检修方便容易功耗低，节能，稳定应用：视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1.高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成，它需要与VGA、DVI、HDMI 编解码器配合使用组成一款高清视频网络矩阵切换系统。
由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过视频网络矩阵进行分配切换，输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频，由显示设备显示。
高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合，它不同于其它视频矩阵，一台设备可灵活组成不同的输入与输出端口，因此，在实际工程中更加灵活方便。
由于采用了网络传输方式，因此具有了远距离传输功能，采用网络布线方式，为大型系统的组成带来更多方便。
由于具有传输功能，因此，更合适远距离信号的传输与切换，省掉了工程中远距离传输高清信号的烦恼。
它比传统的视频矩阵更加灵活方式，采用网络布线的方式，使现场施工更为简单。
由于采用混合视频信号的切换功能，用户就不用考虑采用什么接口的信号源与显示设备。
采用标准1U机箱结构，安装方便，配合前面板接线方式，符合标准的网络交换机安装方式。
DS-4000MD、数字视频矩阵方案
DS-4000MD、数字视频矩阵方案
视频输出端：MD 卡的视频输出通道。视频输出支持画面分割，每路视频输出最多可划分为 16 窗口，视频矩阵以窗口为单位进行图像切换。 矩阵控制：对于 1 台 PC 中的所有 HC 卡和 MD 卡，HC 卡的每个编码通道和 MD 卡的每个解码 通道， 都可以把本通道的视频输出到任意一块 MD 卡的任意一路显示通道中的任意一个窗口进行显示。 矩阵的基本参数： z 每块 DS-4002MD 支持 2 路矩阵输出，每路输出为 4CIF 分辨率。 z 每块 DS-4004MD 支持 4 路矩阵输出，每路输出为 4CIF 分辨率。 z HC 卡的每个编码通道可以同时支持 1 路显卡预览和 1 路矩阵输出。 z MD 卡的每个解码通道可以同时支持 1 路显卡输出和 2 路矩阵输出。 z 每路视频输出都支持画中画功能，每个窗口的位置动态可调。 z 每路视频输出总的窗口面积之和不能超过 4CIF＋QCIF， 即最大可以实现一个 4CIF 的全屏输 出＋1 个 QCIF 的画中画输出。
杭州海康威视数字技术有限公司版权所有 Copyright(C)HangZhou Hikvision Digital Technology Co,.Ltd 2002-2008. All rights reserved.
DS-4000MD、数字视频矩阵方案
一、 基本性能参数
DS-4000MD 的详细产品型号为 DS-4002MD 和 DS-4004MD。DS-4004MD 产品功能和 2 块 DS-4002MD 相 同。 基于海康威视 DS-4000MD 可以实现数字视频矩阵和硬件解码两大功能。
3)
4)
3. 应用举例
1) HC 卡和 MD 构成 64 路 DVR 系统和 64×4 实时视频矩阵； 在该系统中，由 HC 卡构成 64 路 DVR 系统，这和目前的板卡方案完全相同，另外增加了 2 块 DS-4002MD 完成 4 路模拟输出，实现视频矩阵功能。
视频矩阵 说明书 V6.0
注：本设备在出厂前已经过严格的质量测试，符合国家EMC电磁辐射标准。
1
CCTV Matrix / Control System Installation and Operation Manual
目录
(Ver 6.0)
第 1 章 产品概况 --------------------------------------------------------------------------------------------------- 4
1.1产品概况 ------------------------------------------------------------------------------------------------------ 4
2.2 技术指标 ---------------------- -------------------------------------------------------------------------------9
第 3章 设备安装-------------------------------------------------------------------------------------------------------10
3.1 安装 ----------------------------------------------------------------------------------------------------------- 10
3.2 系统框图和典型连接图----------------------------------------------------------------------------------------------------------------------------------------------------------------------13 3.2.2 控制数据线连接--------------------------------------------------------------------------------------------13 3.2.2.1 RS-485通讯接口---------------------------------------------------------------------------------------13 3.2.2.2 RS-232通讯接口--------------------------------------------------------------------------------------13 3.2.2.3 报警联动输出接口-------------------------------------------------------------------------------------13 3.2.2.4 USB转串口接口----------------------------------------------------------------------------------------13 3.2.2.5 LINK 以太网接口--------------------------------------------------------------------------------------14 3.2.3 报警输入、输出的连接-----------------------------------------------------------------------------------14 3.3 通电-------------------------------------------------------------------------------------------------------------14
视频矩阵 说明书 V6.0
注：本设备在出厂前已经过严格的质量测试，符合国家EMC电磁辐射标准。
1
CCTV Matrix / Control System Installation and Operation Manual
目录
(Ver 6.0)
CCTV Matrix / Control System Installation and Operation Manual (Ver 6.0)
温馨提示：
感谢您使用本公司产品。 为了您能够尽快熟练的操作本机，请您仔细阅读我们为您配备内容详细的使用说明书，从中您可以获 取有关产品安全注意事项、产品介绍以及产品使用方法等方面的知识。当您阅读完说明书后，请将它妥善 保存好，以备日后参考。如果您在产品的使用过程中发现什么问题，请联系产品技术报务人员。谢谢您的 合作！
第 4 章 操作与编程--------------------------------------------------------------------------------------------------15
4.1 操作-------------------------------------------------------------------------------------------------------------15 4.1.1 密码登录---------------------------------------------------------------------------------------------------- 15 4.1.2 手动切换-----------------------------------------------------------------------------------------------------15 4.1.3 控制前端设备-----------------------------------------------------------------------------------------------16 4.1.4 运行一个自动切换-----------------------------------------------------------------------------------------17 4.1.5 运行一个程序切换-----------------------------------------------------------------------------------------17
视频矩阵的工作原理
视频矩阵的工作原理视频矩阵是一种用于视频信号的切换、分配和传输的设备，它可以将多个视频源和显示设备进行连接，实现信号的灵便切换和分发。
视频矩阵通常由输入端口、输出端口、控制单元和内部矩阵组成。
一、输入端口视频矩阵的输入端口用于连接各种视频源，如摄像机、DVD播放器、电视盒子等。
输入端口通常采用标准的视频接口，如HDMI、DVI、VGA等，以支持不同类型的视频信号输入。
二、输出端口视频矩阵的输出端口用于连接显示设备，如电视、投影仪、监视器等。
输出端口也采用与输入端口相同的视频接口，以保持信号的一致性。
三、控制单元视频矩阵的控制单元是整个设备的核心部份，它负责接收和处理用户的指令，并控制信号的切换和分发。
控制单元通常由微处理器、存储器和输入/输出接口组成。
控制单元通过用户界面（如面板按钮、遥控器、电脑软件等）接收用户的指令，用户可以选择要切换的输入源和输出设备。
控制单元根据用户的指令，通过内部矩阵控制信号的路由，将选定的输入信号切换到指定的输出端口。
四、内部矩阵内部矩阵是视频矩阵的关键部份，它由多个交叉开关组成，用于实现信号的切换和分发。
内部矩阵的规模决定了视频矩阵的输入和输出端口数量。
内部矩阵的工作原理是通过交叉开关控制信号的路由。
当用户选择切换输入源时，控制单元会发送指令给内部矩阵，交叉开关会相应地切换信号的路径，将选定的输入信号传输到指定的输出端口。
内部矩阵的设计通常考虑到信号的质量和稳定性。
它可以支持高分辨率的视频信号，如4K、8K等，同时还可以支持音频信号的传输。
五、工作流程视频矩阵的工作流程如下：1. 用户通过控制单元选择要切换的输入源和输出设备。
2. 控制单元接收用户的指令，并发送切换指令给内部矩阵。
3. 内部矩阵根据指令控制交叉开关，切换信号的路径。
4. 选定的输入信号被传输到指定的输出端口，显示设备接收到信号并显示。
六、应用领域视频矩阵广泛应用于各种场景，如会议室、监控中心、演播室、多媒体教室等。

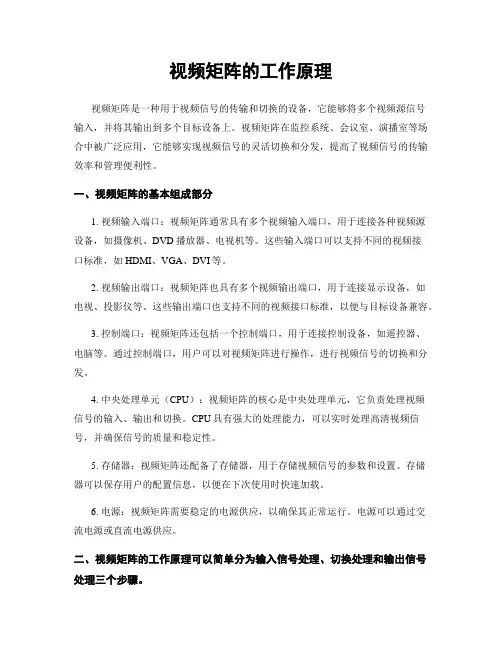

视频矩阵的工作原理
视频矩阵的工作原理视频矩阵是一种用于视频信号的传输和切换的设备，它能够将多个视频源信号输入，并将其输出到多个目标设备上。
视频矩阵在监控系统、会议室、演播室等场合中被广泛应用，它能够实现视频信号的灵活切换和分发，提高了视频信号的传输效率和管理便利性。
一、视频矩阵的基本组成部分1. 视频输入端口：视频矩阵通常具有多个视频输入端口，用于连接各种视频源设备，如摄像机、DVD播放器、电视机等。
这些输入端口可以支持不同的视频接口标准，如HDMI、VGA、DVI等。
2. 视频输出端口：视频矩阵也具有多个视频输出端口，用于连接显示设备，如电视、投影仪等。
这些输出端口也支持不同的视频接口标准，以便与目标设备兼容。
3. 控制端口：视频矩阵还包括一个控制端口，用于连接控制设备，如遥控器、电脑等。
通过控制端口，用户可以对视频矩阵进行操作，进行视频信号的切换和分发。
4. 中央处理单元（CPU）：视频矩阵的核心是中央处理单元，它负责处理视频信号的输入、输出和切换。
CPU具有强大的处理能力，可以实时处理高清视频信号，并确保信号的质量和稳定性。
5. 存储器：视频矩阵还配备了存储器，用于存储视频信号的参数和设置。
存储器可以保存用户的配置信息，以便在下次使用时快速加载。
6. 电源：视频矩阵需要稳定的电源供应，以确保其正常运行。
电源可以通过交流电源或直流电源供应。
二、视频矩阵的工作原理可以简单分为输入信号处理、切换处理和输出信号处理三个步骤。
1. 输入信号处理：当视频源设备的信号通过视频输入端口输入到视频矩阵时，视频矩阵会对输入信号进行处理。
这包括对输入信号进行放大、滤波、去噪等处理，以确保信号的质量和稳定性。
2. 切换处理：视频矩阵可以根据用户的需求进行信号切换。
用户可以通过遥控器或电脑等控制设备，选择要切换的输入信号和输出端口。
视频矩阵会根据用户的选择，将输入信号切换到相应的输出端口上。
3. 输出信号处理：当视频信号被切换到输出端口后，视频矩阵会对输出信号进行处理。
音视频矩阵
音视频矩阵1. 引言音视频矩阵是一个重要的音视频信号管理设备，它在多音视频源和多音视频显示设备之间实现信号的路由和分发，为不同场景下的多媒体应用提供了灵活性和便利性。
本文将介绍音视频矩阵的基本原理、应用场景以及相关的技术发展。
2. 基本原理音视频矩阵由输入端口和输出端口组成。
输入端口可以连接多个音视频源设备（如电视、摄像机、音频播放器等），输出端口可以连接多个音视频显示设备（如显示器、音箱等）。
矩阵内部有交换机和处理器，可以根据用户的需求选择特定的音视频源输入和显示设备输出。
3. 应用场景3.1 会议室音视频矩阵在会议室中扮演着重要的角色。
以一个大型企业的会议室为例，会议室内通常需要连接多个音视频源设备，如电脑、投影仪、话筒等，同时也需要连接多个音视频显示设备，如大屏幕显示器、音箱等。
通过音视频矩阵，可以方便地将不同的音视频源输入到特定的显示设备上，实现会议中的演示和播放。
3.2 教育领域在教育领域，音视频矩阵也发挥着重要的作用。
例如，在教室中，教师可以通过音视频矩阵将电脑上的教学内容输入到大屏幕上，使得学生可以清晰地看到教师所展示的内容。
同时，学生也可以通过音视频矩阵将自己的作品或答案显示在大屏幕上，方便全班同学一起观看和讨论。
3.3 娱乐领域音视频矩阵在娱乐领域中也发挥着重要作用。
例如，在家庭影院中，音视频矩阵可以方便地实现多个音视频源设备和多个显示设备的连接和切换。
这样，不仅可以方便地选择观看不同的电影、电视节目或者玩游戏，同时也可以实现多个观众观看不同的节目。
4. 技术发展随着科技的不断进步，音视频矩阵也在不断演进和发展。
目前，一些先进的音视频矩阵已经支持高清、超高清甚至8K的画质输出，同时也支持多路音频的输入和输出。
此外，一些音视频矩阵还支持无线信号传输和智能控制，可以通过手机或平板电脑进行远程控制和管理。
5. 总结音视频矩阵是一个重要的音视频信号管理设备，通过它可以实现多音视频源和多音视频显示设备之间的信号路由和分发。
视频矩阵的工作原理
视频矩阵的工作原理视频矩阵是一种用于视频信号切换和分配的设备，它可以将多个视频源信号切换到多个显示设备上。
在现代的多媒体应用中，视频矩阵被广泛应用于会议室、监控系统、演播室等场合。
一、视频矩阵的基本组成视频矩阵由输入端口、输出端口、控制单元和交换矩阵组成。
1. 输入端口：视频矩阵可以连接多个视频源设备，如电视、摄像机、DVD播放器等。
每一个视频源设备都通过一个输入端口与视频矩阵相连。
2. 输出端口：视频矩阵可以连接多个显示设备，如电视、投影仪等。
每一个显示设备都通过一个输出端口与视频矩阵相连。
3. 控制单元：控制单元是视频矩阵的核心部份，它负责接收用户的指令并控制视频信号的切换和分配。
控制单元通常由一个微处理器和相应的控制软件组成。
4. 交换矩阵：交换矩阵是视频矩阵的关键组成部份，它决定了视频信号的切换和分配方式。
交换矩阵通常由一组电子开关或者光学开关组成，可以根据用户的指令将输入端口的视频信号切换到输出端口。
二、视频矩阵的工作原理可以分为三个步骤：输入信号采集、信号切换和输出信号分配。
1. 输入信号采集：视频矩阵通过输入端口采集多个视频源设备的信号。
每一个输入端口都与一个视频源设备相连，视频矩阵可以同时采集多个输入端口的信号。
2. 信号切换：通过控制单元，用户可以选择需要切换的视频源设备和输出端口。
控制单元接收用户的指令后，通过交换矩阵将输入端口的视频信号切换到相应的输出端口。
3. 输出信号分配：视频矩阵将切换后的视频信号分配给相应的显示设备。
每一个输出端口都与一个显示设备相连，视频矩阵可以同时向多个输出端口分配视频信号。
三、视频矩阵的优势和应用领域视频矩阵具有以下优势：1. 灵便性：视频矩阵可以根据用户的需求进行自由切换和分配视频信号，实现多个视频源设备向多个显示设备的灵便连接。
2. 高清晰度：视频矩阵能够传输高清晰度的视频信号，保证图象质量的同时满足用户对高清视频的需求。
3. 实时性：视频矩阵可以实时切换和分配视频信号，满足用户对实时视频传输的需求。
迈拓维矩视频矩阵切换器的基本功能与介绍
迈拓维矩视频矩阵切换器的基本功能与介绍视频矩阵是指能够传输复合视频信号的，专业连接和控制复合视频信号的设备，这是狭义上的视频矩阵，而广义上的视频矩阵的话包括了狭义上的视频矩阵，还有能够满足多路信号同时输入，多路信号同时输出的设备，包括了VGA矩阵、RGB矩阵、HDMI矩阵、DVI矩阵、SDI矩阵等。
视频矩阵保护了模拟视频和数字视频，那么我们今天就只讲述传输和切换符合视频信息的矩阵设备。
迈拓维矩视频矩阵功能：迈拓维矩视频矩阵通常包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机、报警器接口、控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。
对于国内用户，字符叠加使用的是中文，方便不懂外语的操作人员使用，矩阵系统还支持级联，以实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统还支持模块化和即插即用（PnP）的，可以随时通过增加或减少视频输入、输出卡来实现不同容量的组合。
矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。
一般而言矩阵系统的容量达到1024×128即为大容量矩阵。
如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。
矩阵容量越大，所需技术水平越高，设计实现难度也越大。
视频矩阵的分类按实现视频切换的不同方式，视频矩阵分为模拟矩阵和数字矩阵。
1、模拟矩阵视频切换在模拟视频层完成。
信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。
2、数字矩阵视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。
数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD转换，将模拟信号变为数字信号，在视频输出端增加DA转换，将数字信号转换为模拟信号输出。
视频切换的核心部分由模拟矩阵的模拟开关，变将成了对数字视频的处理和传输。
视频矩阵的特点：（1）输出可扩充到128路视频输出，输入可扩充到1024路视频输入。
（2）第一路视频带有文字标题叠加功能。
视频矩阵说明书-
视频矩阵说明书V2060 系列视频矩阵切换系统安装/操作手册V2060 系列矩阵切换系统功能强大,适用于所有安防/监控系统,其预安装功能保证了最高程度的可靠性,模块化结构易于安装、操作和扩展。
作为视频切换技术的巅峰之作,V2060 同时具有很高的性价比。
V2060 应用了最新的ARM9 微处理器和LSI 技术,可以提供自动化电子监控,甚至允许单个用户管理整个CCTV 系统,控制多达4096 路视频输入和512 路视频输出。
在自动电子监控环境下,用户可以预定义巡视和成组切换,并且在单独的监视器上分开执行。
为了最大限度地保证安全,可用视频环接模块将原始视频输出到DVR 或其他记录设备上。
基于Windows 的系统设置软件极大的简化了初始设置步骤和系统参数维护。
矩阵通过RS-232或UDP 协议与控制器或PC 通讯,多达512 个V2060 可以通过UDP 协议在单个视频网络系统内互联,提供定点摄像机的本地和远程控制,而每个摄像点都保持了所有的特性。
注意版权声明本手册内容(包括文字与图片的版权为Infinova 公司所有。
任何个人或法人实体,未经Infinova 公司的书面许可,不得以任何形式对其内容进行翻译、修改或改编。
违者将追究其法律责任。
Infinova 公司保留在事先不进行任何通知的情况下,对本手册的内容以及产品技术规格进行修改的权利,以便向用户提供最商标权声明Infinova®为Infinova 公司的注册商标,Infinova 公司拥有法定的商标权。
本安装手册中可能使用的其它商标及商标权属于其合法所有者拥有。
FCC 警示V2060 系列矩阵切换系统符合FCC 规则第15 章中的规定。
该设备的运行符合以下条件:设备的运行不会产生有害的干扰;设备的运行在一定程度上不受外部干扰,甚至是不良干扰的影响。
V2060 系列矩阵切换系统经过检测,完全符合FCC 规则第15 章中关于A 类电子设备的规定。
视频矩阵的工作原理
视频矩阵的工作原理视频矩阵是一种用于视频信号切换和分配的设备，常用于监控系统、会议室、演播室等场合。
它能够实现多个视频源的输入和多个显示设备的输出之间的灵活切换和分配，使得不同的视频信号可以在不同的显示设备上显示。
一、视频矩阵的基本组成视频矩阵主要由以下几个部分组成：1. 视频输入端口：用于连接各种视频源设备，如摄像机、DVD播放器、电视盒等。
视频矩阵通常具有多个输入端口，可以同时接入多个视频源。
2. 视频输出端口：用于连接显示设备，如显示器、投影仪等。
视频矩阵通常具有多个输出端口，可以同时输出多个视频信号。
3. 控制端口：用于连接控制设备，如遥控器、电脑等。
通过控制端口，用户可以对视频矩阵进行操作，实现信号切换和分配。
4. 内部矩阵交换结构：视频矩阵内部采用矩阵交换结构，通过内部的开关电路实现视频信号的切换和分配。
不同的视频矩阵具有不同的矩阵交换结构，常见的有交叉开关矩阵和非交叉开关矩阵。
二、视频矩阵的工作原理视频矩阵的工作原理可以简单分为两个步骤：输入信号切换和输出信号分配。
1. 输入信号切换：当多个视频源设备连接到视频矩阵的输入端口时，用户可以通过控制端口选择要显示的视频源设备。
通过控制信号，视频矩阵内部的开关电路会将选中的视频信号切换到输出端口，从而实现不同视频源的切换。
2. 输出信号分配：当视频信号被切换到输出端口后，用户可以通过控制端口将视频信号分配到不同的显示设备上。
通过控制信号，视频矩阵内部的开关电路会将视频信号分配到选中的输出端口，从而实现不同显示设备的分配。
三、视频矩阵的特点和应用1. 灵活性：视频矩阵可以实现多个视频源设备和多个显示设备之间的任意组合，用户可以根据需要自由切换和分配视频信号。
2. 实时性：视频矩阵能够实时切换和分配视频信号，保证视频信号的传输和显示没有延迟，适用于对实时性要求较高的场合。
3. 扩展性：视频矩阵通常具有多个输入端口和输出端口，用户可以根据需要扩展输入和输出的数量，以适应不同规模的视频系统。
高清视频网络矩阵说明书
高清视频网络矩阵使用说明书HN－HVLM-24/48Ver:1.0优点：1、任意输入口、输出口设置2、支持HDMI、DVI、VGA、音频切换功能3、支持HDMI、DVI、VGA混合切换4、支持HDCP （HDMI接口）5、支持最高分辨率1600*1200 1080P 60HZ6、支持菊花链连接7、网络远距离传输（六类网线150米）8、支持传输串口RS232数据9、应用软件操作，兼容性更好10、图型界面，操作容易直观11、预荐配置方案，一键调用12、网络布线施工，成本更低13、无线网络远程操作14、光纤连接远程管理15、可以由多用户控制切换16、系统成本低17、维护、检修方便容易18、功耗低，节能，稳定应用：视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1. 高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成，它需要与VGA、DVI、HDMI编解码器配合使用组成一款高清视频网络矩阵切换系统。
由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过视频网络矩阵进行分配切换，输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频，由显示设备显示。
高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合，它不同于其它视频矩阵，一台设备可灵活组成不同的输入与输出端口，因此，在实际工程中更加灵活方便。
由于采用了网络传输方式，因此具有了远距离传输功能，采用网络布线方式，为大型系统的组成带来更多方便。
由于具有传输功能，因此，更合适远距离信号的传输与切换，省掉了工程中远距离传输高清信号的烦恼。
它比传统的视频矩阵更加灵活方式，采用网络布线的方式，使现场施工更为简单。
由于采用混合视频信号的切换功能，用户就不用考虑采用什么接口的信号源与显示设备。
视频矩阵的工作原理
视频矩阵的工作原理视频矩阵是一种用于实现视频信号的切换、分配和传输的设备。
它可以将多个视频源连接到多个显示设备上，并通过切换、分配和传输视频信号来实现不同视频源和显示设备之间的连接和切换。
视频矩阵通常由一个主机和多个输入输出接口组成，通过这些接口可以连接多个视频源和显示设备。
视频矩阵的工作原理主要涉及两个方面：信号切换和信号传输。
1. 信号切换：视频矩阵可以根据用户的需求，通过切换不同的输入源和输出设备，实现不同视频源和显示设备之间的连接和切换。
用户可以通过控制面板、遥控器或者网络控制软件来选择需要切换的视频源和显示设备。
视频矩阵内部会根据用户的选择，通过电子开关或者光学开关等方式，将相应的视频信号切换到目标显示设备上。
2. 信号传输：视频矩阵通过各种传输介质，如HDMI、DVI、VGA、光纤等，将视频信号从输入源传输到输出设备。
传输过程中，视频矩阵会对信号进行处理和调整，以保证信号的质量和稳定性。
例如，视频矩阵可以对视频信号进行放大、缩小、增益调节、色采校正等处理，以适应不同显示设备的要求。
视频矩阵还可以支持多种信号分辨率和制式，如1080p、4K、PAL、NTSC等，以满足不同视频源和显示设备的需求。
它还可以支持音频信号的传输和切换，以实现音视频的同步切换。
此外，视频矩阵还可以通过网络控制，实现对视频源和显示设备的远程管理和控制。
用户可以通过网络连接，使用相应的控制软件来实现对视频矩阵的配置和控制，方便快捷地进行信号切换和管理。
总结一下，视频矩阵是一种用于实现视频信号切换、分配和传输的设备，通过信号切换和信号传输两个方面的工作，将多个视频源连接到多个显示设备上，并实现不同视频源和显示设备之间的连接和切换。
它具有信号切换灵便、信号传输稳定、支持多种信号分辨率和制式、支持音频传输和远程控制等特点，广泛应用于会议室、控制中心、数字广播等场合。
视频矩阵的工作原理
视频矩阵的工作原理引言概述：视频矩阵是一种用于视频信号的切换和路由的设备，广泛应用于监控系统、会议室、演播室等场所。
本文将详细介绍视频矩阵的工作原理，包括信号输入、信号切换、信号输出等方面。
正文内容：1. 视频矩阵的信号输入1.1 视频源接入：视频矩阵可以接收多种不同类型的视频信号源，如摄像头、DVD播放器、电视等。
这些信号源通过视频输入接口连接到视频矩阵的输入端口。
1.2 信号格式转换：不同的视频信号源可能采用不同的信号格式，例如HDMI、VGA、DVI等。
视频矩阵会将这些不同格式的信号转换为统一的信号格式，以便进行后续的切换和处理。
2. 视频矩阵的信号切换2.1 信号路由控制：视频矩阵通过控制中心或者遥控器进行信号切换。
用户可以根据需要选择将哪些信号源输出到哪些显示设备上，以实现不同信号源之间的切换。
2.2 信号切换速度：视频矩阵通常具有快速的信号切换速度，可以在毫秒级别内完成信号切换，确保视频信号的流畅传输和无延迟显示。
3. 视频矩阵的信号输出3.1 输出设备连接：视频矩阵可以连接多个显示设备，如投影仪、电视、显示器等。
这些显示设备通过视频输出接口与视频矩阵的输出端口相连。
3.2 信号分发：视频矩阵可以将选定的信号源同时输出到多个显示设备上，实现信号的分发功能。
用户可以将同一信号源的内容显示在多个显示设备上，方便多人同时观看。
4. 视频矩阵的信号处理4.1 信号放大：视频矩阵可以对信号进行放大处理，以保证信号的质量和稳定性。
这对于长距离传输和多屏显示非常重要。
4.2 信号调节：视频矩阵还可以对信号进行亮度、对照度、饱和度等参数的调节，以满足用户对图象质量的要求。
4.3 信号延迟：视频矩阵在信号处理过程中可能会引入一定的延迟，但通常这种延迟非常小，对实时性要求较高的应用也能满足需求。
5. 视频矩阵的控制管理5.1 远程控制：视频矩阵可以支持远程控制，用户可以通过网络或者其他方式对视频矩阵进行操作和管理。
短视频运营矩阵运营方案
短视频运营矩阵运营方案
一、内容策略
1. 确定目标受众：首先需要明确短视频的目标受众群体，包括年龄段、兴趣爱好、地域等信息，以便为其量身定制内容。
2. 制定内容规划：结合目标受众的特点和短视频平台的特点，制定内容规划，包括内容类型、发布频率、时长等，确保内容的多样性和新鲜度。
3. 优质内容制作：不断提升内容的质量，包括选题创意、视频拍摄、剪辑等环节，确保视频内容有趣、有料、富有吸引力。
二、运营手段
1. 互动营销：利用短视频平台的互动功能，与用户进行互动，包括评论、点赞、私信等，增加用户粘性和活跃度。
2. 社交传播：通过社交平台和社交媒体的传播，将短视频内容进行二次传播，扩大内容的观看量和粉丝量。
3. 用户运营：针对不同用户群体进行分类，精准推送内容，增加用户的喜好粘性，促进用户沉淀。
4. 粉丝活动：组织粉丝互动活动，增加粉丝参与度，提升用户粘性和留存率。
5. 合作推广：与相关品牌、网红合作，进行跨界合作推广，提高短视频的曝光度和影响力。
三、数据分析
1. 数据监测：监测短视频的数据情况，包括观看量、点赞量、评论量等，及时跟踪内容的表现情况。
2. 数据分析：对数据进行深度分析，了解用户行为和喜好，为后
续内容制定和运营策略调整提供数据支持。
3. 数据优化：根据数据分析结果，不断优化内容和运营策略，提
高内容的表现和用户互动。
以上是短视频运营矩阵的具体运营方案，通过制定优质内容策略、多样的运营手段和深度的数据分析，可以帮助短视频更好的进行
内容创作和推广运营，提高用户观看量和粉丝增长。
希望以上方
案能够对短视频内容运营有所帮助。
视频矩阵的工作原理
视频矩阵的工作原理视频矩阵是一种用于实现多个视频信号的切换、分发和合成的设备。
它可以将多个输入视频信号切换到多个输出显示设备上，同时也可以将多个输入信号合成到一个输出设备上。
视频矩阵广泛应用于监控系统、会议室、演播室等场合，能够提供灵活的视频信号管理和控制。
视频矩阵的基本组成部分包括输入端口、输出端口、矩阵交换芯片、控制器和电源等。
输入端口用于连接各种视频信号源，如摄像机、DVD播放器、电脑等；输出端口用于连接显示设备，如显示器、投影仪等。
矩阵交换芯片是视频矩阵的核心部件，它负责接收、处理和转发视频信号。
控制器用于操作和控制矩阵的工作，可以通过按钮、遥控器、电脑等方式进行操作。
电源提供供电支持，确保视频矩阵正常工作。
视频矩阵的工作原理如下：1. 输入信号采集：视频矩阵通过输入端口接收各种视频信号源的输入信号。
输入信号可以是模拟信号（如CVBS、VGA、HDMI等）或数字信号（如DVI、HDMI、SDI等）。
2. 信号处理：输入信号经过信号处理模块进行处理。
信号处理模块负责对输入信号进行放大、滤波、色彩空间转换等处理，以保证信号的质量和稳定性。
3. 信号转发：经过信号处理后，输入信号会被送入矩阵交换芯片。
矩阵交换芯片根据控制器的指令，将特定的输入信号切换到特定的输出端口，实现信号的转发和切换。
矩阵交换芯片可以根据需要实现不同的切换模式，如单通道切换、多通道切换、任意组合切换等。
4. 输出信号处理：输出信号经过信号处理模块进行处理，以适应输出设备的要求。
信号处理模块可以进行分辨率转换、格式转换、图像增强等处理，以确保输出信号的质量和兼容性。
5. 输出信号显示：输出信号通过输出端口连接到显示设备，如显示器、投影仪等。
输出信号可以同时连接多个显示设备，实现多屏显示。
6. 控制操作：用户通过控制器对视频矩阵进行操作和控制。
控制器可以通过按钮、遥控器、电脑等方式进行操作，可以实现输入信号的切换、输出信号的选择、切换模式的设置等。
视频矩阵主机说明
视频矩阵主机说明视频矩阵主机说明概述视频矩阵主机是⼀种集视频切换、⾳频切换、报警管理、⽹络传输控制于⼀体的完善的安全防范监控系统设备1、键盘密码登录密码登录是⼀个安全过程，只允许授权的⼈才能操作系统。
在主控键盘和副控键盘上进⾏登录，⽤户必须有⼀个⽤户密码才可以访问系统。
密码登录系统允许最多 256 个⽤户，每个⽤户有各⾃的密码。
键盘通电后液晶屏显⽰区显⽰“Password”，要求输⼊操作员密码。
输⼊密码（原始密码 000000），按【LOCK】键或开锁键登录。
2、选择监视器从键盘操作视频选择，要有效地将键盘连接到监控主机上。
先调监视器再调摄像机，才能实现对摄像机的操作。
（MCC机房液晶电视为1号监视器，传真室壁挂等离⼦为2号监视器）。
调⼀个监视器到键盘:1）按【CLEAR】键或稍长时间按【？】键；（清缓冲区数据）(数据显⽰区显⽰的数字是已经开始输⼊但没有全部输⼊完的⼀些数字) ；2）在键盘数字区输⼊所欲调⽤的监视器号，该号码将显⽰在键盘显⽰屏数据显⽰区上；3）按【MON】键。
3、选择摄像机13层LUT机房摄像机编号：1#：玻璃隔断外吊顶上快球；2#：玻璃隔断内吊顶上快球；3#玻璃隔断外吊顶上半球（原有摄像机）调⼀个摄像机到受控监视器:1）清除键盘数据显⽰区的显⽰；2）输⼊需要调⽤的摄像机号(对应该摄像机号应有视频信号输⼊) ；3）按键盘的【CAM】键，该摄像机画⾯将切换⾄指定的监视器上。
4、控制⾼速智能球形摄像机⾼速智能球形摄像机是⼀种集变速云台、摄像机、变焦镜头、和数字解码器于⼀体的安防监控设备。
5、⽅向、镜头控制:1）调所要控制的⾼速智能球⾄受控监视器；2）向图像要运动的⽅向，操作⽮量摇杆，就可控制摄像机⽅向；松开⽮量摇杆，即停⽌对摄像机的⽅向操作。
⽮量摇杆偏离中⼼的程度正⽐于智能摄像机运动的速度，即⽮量摇杆偏离中⼼位置⾓度越⼤，智能摄像机运动的速度越快。
6、镜头控制旋转⽮量摇杆可控制摄像机镜头的变倍（ZOOM）功能，通过此功能可改变镜头的变焦倍数,从⽽获得⼴⾓（远离物体）或特写画⾯（接近物体）。
视频矩阵技术参数
TC-8764-32M-V3系列矩阵概述：TC-87M系列矩阵为中小规模的专业级视频监控系统提供强大灵活的智能管理，在模块化结构设计、单机视频容量、通讯控制方式、宏指令操作、字符叠加技术、矢量变速控制、多业务功能集成、多机网络级联、用户权限管理、报警联动处理、图像显示处理、系统可靠性保护等方面的创新设计，更贴近用户的实际使用，更符合技术发展的未来潮流。
功能特点：高密度的视频输入输出：单机箱最大64路视频输入32路视频输出，全交叉视频切换，可扩充为128×16。
视频信号实现板间最小路径传输，降低了多机箱扩展导致的视频衰减和信号干扰，图像指标得到最大保证，适合城市安防等大规模视频集中监控场所。
先进的以太网通讯处理引擎：标准以太网接口，数据通讯全IP化，支持100个网络外设连接，不受距离和环境限制，适合城市跨地域联网治安管理。
WEB 集控管理，虚拟键盘控制，通过IE浏览器可以在任意网络终端实现对矩阵的编程设置、日志查询、数据备份和升级维护，增强型批量设置，系统配置更简单。
灵活的多业务集成平台：创新MSIP技术，提供基于通用视频高速总线背板的扩展组件结构，CPU单元、码分器、网络交换机、电源模块全部内置，支持网络视频输出单元等多业务模块集成，可实现数字模拟混合切换和远程显示，无需复杂连接和繁琐调试即可上线，一体化集成型矩阵系统使得用户安装使用更加方便。
领先的字符叠加技术：OSDⅢ自主专利芯片技术，16×16点阵中文字符显示，显示更清晰，视觉更舒适，支持浏览器网页输入提交和键盘拼音输入法提交，内置国家二级字库，可叠加2行16个汉字字符信息，完整诠释监控点状态，适合对庞杂地域的准确标识。
增强型中文宏指令集：用户自定义的快捷按键，可替代连续重复性键盘操作，42条宏动作涵盖最常用的用户操作，1024条宏指令，运行高效，执行快速。
中文网页开放式编辑环境，中文标题注释，支持宏的嵌套调用，用户权限绑定，支持事件触发，可设定时间自动完成用户预录的各种操作，减少持续的手工操作，提供对紧急事态的应急预案处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单的说，会议室中一般输入的设备很多：摄像头了、DVD 、VCR、实物展台、台式电脑，很多的笔记本信号等等，而显示终端很少：投影机了，等离子了，大屏幕显示了，矩阵的作用就出来了，可以把提供信号源的设备的任意一路的信号送到任意一路的显示终端上，可以做到音频和视频同步或者不同步，所心所欲，方便，节约成本。
常见的类型是根据接口类型划分（VGA、AV、RGB），当然还有混合矩阵，就是设备中不不同的接口类型，还根据接口数量来划分，如 8系列的有8进2出，8进4出，8进8出等根据档次分有电信广播级：切换的时候没有闪烁和雪花，很平稳，可以看看CCTV的节目就知道了，接下来是专业矩阵、切换的时候稍微出现点黑屏，但也没有闪烁，接下来是民用的了，大多数会议室用的就是这种，切换的瞬间有闪烁的雪花和抖动，但切换完画面很稳定。
随着数字技术的高速发展，软硬件水平的提高，不断有高性能的DSP和高速的总线得到应用，使基于数字技术的视频矩阵方案能够得以实现。
海康威视近期将在板卡产品线上推出一款新的型号：DS4002MD，即矩阵解码卡，并基于这款产品，海康威视提出数字视频矩阵的解决方案。
同时，我们海康威视认为，数字视频矩阵将是安防业中新兴的一个热点，也将是视频矩阵以后的一个发展趋势。
一、视频矩阵的基本概念1．视频矩阵的基本功能和要求作为视频矩阵，最重要的一个功能就是实现对输入视频图像的切换输出。
准确概括那就是：将视频图像从任意一个输入通道切换到任意一个输出通道显示。
一般来讲,一个M×N矩阵：表示它可以同时支持M路图像输入和N路图像输出。
这里需要强调的是必须要做到任意，即任意的一个输入和任意的一个输出。
另外，一个矩阵系统通常还应该包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机；报警器接口；控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。
对国内用户来说，字符叠加应为全中文，以方便不懂英文的操作人员使用，矩阵系统还需要支持级联，来实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统应该支持模块化和即插即用（PnP）的，可以通过增加或减少视频输入、输出卡来实现不同容量的组合。
矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。
一般而言矩阵系统的容量达到64×16即为大容量矩阵。
如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。
矩阵容量越大，所需技术水平越高，设计实现难度也越大。
2．视频矩阵的分类按实现视频切换的不同方式，视频矩阵分为模拟矩阵和数字矩阵。
模拟矩阵：视频切换在模拟视频层完成。
信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。
数字矩阵视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。
数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD转换，将模拟信号变为数字信号，在视频输出端增加DA转换，将数字信号转换为模拟信号输出。
视频切换的核心部分由模拟矩阵的模拟开关，变将成了对数字视频的处理和传输。
二、数字视频矩阵简介1．数字视频矩阵的分类根据数字视频矩阵的实现方式不同，数字视频矩阵可以分为总线型和包交换型。
总线型数字视频矩阵顾名思义，总线型数字矩阵就是数据的传输和切换是通过一条共用的总线来实现的，例如PCI总线。
总线型矩阵中最常见的就是PC－DVR和嵌入式DVR。
对于PC－DVR来说，它的视频输出是VGA，通过PC显卡来完成图像显示，通常只有1路输出（1块显卡），2路输出的情况（2块显卡）已经很少；嵌入式DVR一般的视频输出是监视器，一些新的嵌入式DVR也可以支持VGA显示。
在上面的两个例子中，它们都可以实现1路视频输出（还可以进行画面分割），可以把这两款产品当作视频矩阵的一个特例，也就是一个只有1路视频输出的特殊情况。
PC－DVR（PC＋H卡、HC卡）构成的总线型数字矩阵包交换型数字视频矩阵包交换型矩阵是通过包交换的方式(通常是IP包)实现图像数据的传输和切换。
包交换型矩阵目前已经比较普及，比如已经广泛应用的远程监控中心，即在本地录像端把图像压缩，然后把压缩的码流通过网络（可以是高速的专网、internet、局域网等）发送到远端，在远端解码后，显示在大屏幕上。
包交换型数字矩阵目前有两个比较大的局限性：延时大、图像质量差。
由于要通过网络传输，因此不可避免的会带来延时，同时为了减少对带宽的占用，往往都需要在发送端对图像进行压缩，然后在接收端实行解压缩，经过有损压缩过的图像很难保证较好的图像质量，同时编、解码过程还会增大延时。
所以目前包交换型矩阵还无法适用于对实时性和图像质量要求比较高的场合。
包交换型数字矩阵三、数字视频矩阵优势分析成本优势：视频矩阵和DVR合二为一采用数字视频矩阵方案，只需一台设备就可以同时实现视频矩阵和DVR的功能，大大的节省了成本。
对矩阵的控制和DVR的控制集成在一起，方便灵活。
如果采用模拟矩阵，至少需要一台矩阵主机和一台DVR主机，安装调试复杂，除了DVR的成本外，还要为模拟矩阵付出高额的成本。
此外，对于模拟矩阵的控制，可能还需要外接其他设备，比如显示设备、矩阵控制器，矩阵控制键盘等，有些复杂的功能甚至需要专门的PC机来进行配置。
模拟矩阵的方案还需要视频信号的分配、复用设备来实现DVR的录像功能，而采用数字矩阵，则只需在DVR的基础之上，增加简单的矩阵模块即可，成本相对低廉，且数字矩阵、录像系统的集成度高，稳定性增强，也降低了以后维护的成本。
功能优势：配置灵活，功能强大，简单易用在模拟矩阵＋DVR方案中，矩阵和DVR各自为政，需要分别控制，模拟矩阵提供的操作方式复杂，易操作性很差，且功能单一，如果要实现比较复杂的功能，需要很繁琐的操作流程；而采用数字矩阵，通过一个控制平台即可实现对切换矩阵和DVR的同时控制，操作界面可由二次开发商在Windows或Linux下自由开发，可以根据自己客户的需求定制应用程序，定制各种功能，所构建的系统，完全取决于开发商自己的软件。
在数字矩阵中，基于对图像的数字处理：可以在实现视频切换的同时，对图像进行很多处理，比如叠加字符、叠加图像，区域遮盖等，这些都是目前DVR所普遍具有的功能，但是对于模拟矩阵，由于它的核心是基于模拟信号的处理，在面对这些功能时，则显得力不从心。
这里以字符叠加功能为例，模拟矩阵往往需要外接字符叠加芯片来实现，通常只能实现ASCII 码也就是英文字符的叠加，而能够实现汉字叠加的模拟则可以说是寥寥无几，更不用说同时支持简体、繁体，甚至日文了。
至于图像叠加等功能，在模拟信号层基本是无法实现的。
数字矩阵可以提供更丰富的图像显示模式。
传统的模拟矩阵只能进行最简单的1:1的图像输出；而数字矩阵在此基础上还可以实现N→1(通过对图像的缩放处理，可以实现多路图像在一个窗口显示)和1→N(一个输入图像同时在多个输出端显示)的显示方式，甚至是画中画等高级功能。
最后是系统稳定性，数字矩阵＋DVR的方案，系统集成度高、功耗低，稳定性高；而采用模拟矩阵方案，由于需要多台设备，出问题的概率则大大增加。
潜力：发展空间巨大模拟矩阵控制系统目前已经非常成熟，其产品的结构和功能在近几年，甚至是十几年内，都没有发生大的变化，可挖掘的潜力已经十分有限。
而数字矩阵则完全不同，目前数字技术的发展可以用日新月异、前途广阔来形容。
首先，随着硬件性能的提高，在高速总线方面：66M的PCI总线已经很成熟和普及，比如PCI－E或其它的高速串行总线也不断的提出；在芯片技术上：已经出现了600M、720M甚至是1GHz 的高性能DSP，可以说，得益于硬件平台性能的不断提高，必然使数字矩阵的功能不断的提升，不断的向高端发展。
与此同时，软件的进步同样不可忽略，不断有新图像的压缩、处理算法提出，图像压缩的效率不断提高，也不断有更复杂、更智能的图像处理算法得到应用，比如智能的移动检测、智能识别技术（人脸识别，指纹识别、车牌识别、签名识别）目前都已经有了比较成熟的应用，这些更高层次的图像处理技术，利用目前硬件平台，已经可以应用到我们的数字视频系统中。
因此随着软、硬件水平的的飞速提高，我们有理由相信，数字矩阵的发展空间会非常广，无论是在性能上还是在功能上必然会全面超过模拟矩阵。
二次开发简单、便捷和以前的H卡和D卡分别使用各自的SDK不同，新的SDK将同时支持H卡、HC卡和MD 卡。
只需通过一个SDK即可以同时实现编码、解码、和矩阵控制，新的SDK中编码、解码部分和原有SDK中的编码、解码部分兼容，用户只需增加矩阵控制部分即可，极大的降低了用户进行二次开发的复杂性。
同时：H卡、HC卡和MD卡可以混插，便于对现有的工程进行维护和扩展。
四、海康威视的数字视频矩阵解决方案我们的数字视频矩阵解决方案是基于海康威视已经推出的HC系列压缩卡和即将发布的MD 系列矩阵解码卡来实现的。
HC卡负责系统的录像、预览、网络传输功能，这部分的应用已经十分成熟。
而MD卡是实现视频矩阵的关键，MD卡在实现原有解码卡的全部功能外，增加了矩阵输出，实现了视频矩阵功能；同时MD卡也可以独立于HC卡，只做硬件解码卡使用，通过网络连接到远端的视频服务器，即可以是海康威视的板卡也可以是嵌入式设备，构成网络视频矩阵，这一点和原有解码卡相同，但新的MD卡在功能上和D卡比较，会有很大的扩充，比如，解码路数大大提高，原有D卡1个DSP只能解1路，现在则至少可以解4路。
同时具备多窗口画面分割功能，用户可以对解码图像做任意组合输出。
新增加的同步功能，可以在各路解码器之间实现同步。
1．DS4002MD卡主要参数操作系统支持Windows2000/XP,及Linux。
作为矩阵使用：每块卡支持2路矩阵输出，可稳定支持4路。
配合HC卡使用，可实现64×4的视频矩阵，同时保证64路实时压缩。
作为解码使用：解码功能和原有解码卡完全兼容。
每块卡支持4路解码（实时解码4路CIF、4路2CIF或2路4CIF），2路模拟输出，最高可支持64路解码，32路模拟输出。
2．DS4002MD典型方案⑴组建本地视频矩阵、实时录像系统在该系统中，由HC卡构成64路DVR系统，这和目前的板卡方案完全相同，另外增加了2块MD卡完成4路模拟输出，实现视频矩阵功能。
一个64×4的数字视频矩阵＋实时录像系统⑵组建网络矩阵由16块DS4002MD组成网络矩阵，同时支持64路网络解码和32路视频输出的网络监控中心。
