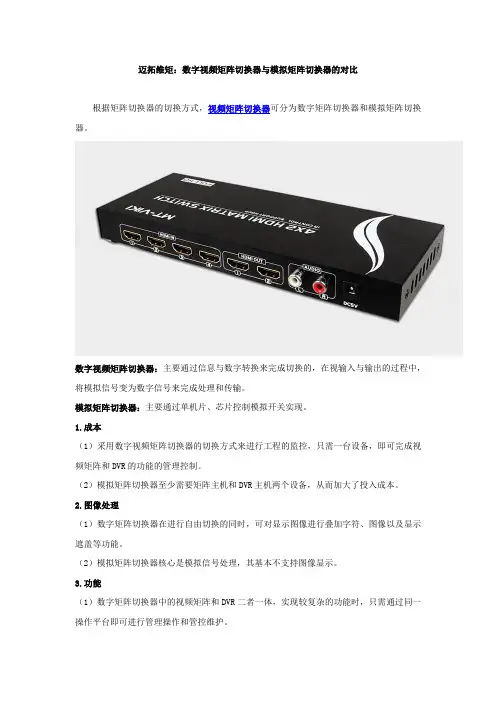

迈拓维矩：数字视频矩阵切换器与模拟矩阵切换器的对比

迈拓维矩：数字视频矩阵切换器与模拟矩阵切换器的对比
根据矩阵切换器的切换方式，视频矩阵切换器可分为数字矩阵切换器和模拟矩阵切换器。

数字视频矩阵切换器：主要通过信息与数字转换来完成切换的，在视输入与输出的过程中，将模拟信号变为数字信号来完成处理和传输。

模拟矩阵切换器：主要通过单机片、芯片控制模拟开关实现。

1.成本
（1）采用数字视频矩阵切换器的切换方式来进行工程的监控，只需一台设备，即可完成视频矩阵和DVR的功能的管理控制。

（2）模拟矩阵切换器至少需要矩阵主机和DVR主机两个设备，从而加大了投入成本。

2.图像处理
（1）数字矩阵切换器在进行自由切换的同时，可对显示图像进行叠加字符、图像以及显示遮盖等功能。

（2）模拟矩阵切换器核心是模拟信号处理，其基本不支持图像显示。

3.功能
（1）数字矩阵切换器中的视频矩阵和DVR二者一体，实现较复杂的功能时，只需通过同一操作平台即可进行管理操作和管控维护。

（2）模拟矩阵切换器的视频矩阵和DVR二者是分开的，需要分开进行操作管控。

4．故障率
（1）数字矩阵切换器的集成功能强、能耗小、其稳定性强、故障率较低。

（2）模拟矩阵切换器的故障率则相对大点。

迈拓维矩14年来专注研发生产KVM切换器、矩阵切换器、分配器、转换器、延长器等一系列产品，在业内遥遥领先，为了提供更好更强的产品和服务，迈拓维矩品牌顺应市场的发展，突破了固有模式，不断地研发出极具市场竞争力的各款产品，品质好，性能强，使用户能大大地提高工作效率和管理效果。

迈拓维矩品牌产品充分满足个人用户、SOHO族群、大中小企业各行业领域的需求。

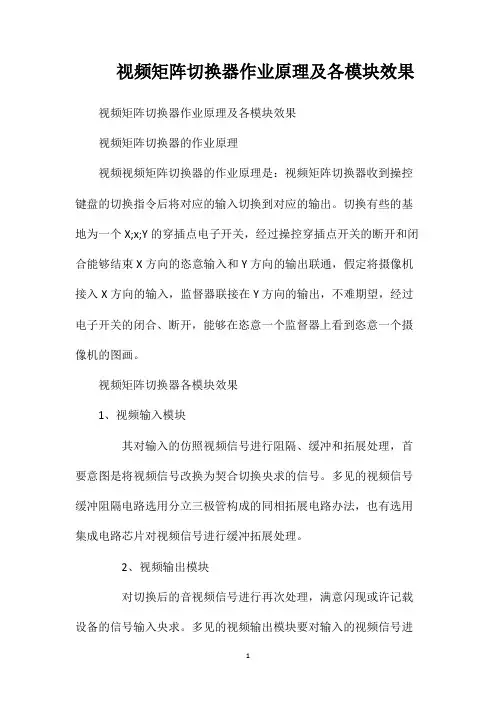

视频矩阵切换器作业原理及各模块效果

视频矩阵切换器作业原理及各模块效果视频矩阵切换器作业原理及各模块效果
视频矩阵切换器的作业原理
视频视频矩阵切换器的作业原理是：视频矩阵切换器收到操控键盘的切换指令后将对应的输入切换到对应的输出。

切换有些的基地为一个X;x;Y的穿插点电子开关，经过操控穿插点开关的断开和闭合能够结束X方向的恣意输入和Y方向的输出联通，假定将摄像机接入X方向的输入，监督器联接在Y方向的输出，不难期望，经过电子开关的闭合、断开，能够在恣意一个监督器上看到恣意一个摄像机的图画。

视频矩阵切换器各模块效果
1、视频输入模块
其对输入的仿照视频信号进行阻隔、缓冲和拓展处理，首要意图是将视频信号改换为契合切换央求的信号。

多见的视频信号缓冲阻隔电路选用分立三极管构成的同相拓展电路办法，也有选用集成电路芯片对视频信号进行缓冲拓展处理。

2、视频输出模块
对切换后的音视频信号进行再次处理，满意闪现或许记载设备的信号输入央求。

多见的视频输出模块要对输入的视频信号进
行崎岖拓展、字符叠加等处理，字符叠加芯片有日本NEC公司的UPD6450（只能叠加英文字母）、UPD6453，富士通公司的MB90092等。

3、基地操控模块
此模块是矩阵切换体系的操控基地，通常由CPU（MCU微处理器）、存储器、通讯芯片、汉字库芯片等构成。

4、报警模块
报警模块用来查看报警输入，通常也会由别的的CPU来做报警查看处理。

视频矩阵切换器的运用图。

视频监控系统-矩阵切换器

什么是矩阵切换器矩阵切换器就是将一路或多路视音频信号分别传输给一个或者多个显示设备,如两台电脑主机要共用一个显示器,矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上.Switchers enable multiple video and audio signals to be selected and sent to one or more display devices. For example, to view two computers with separate presentations, a switcher would be used to physically connect both of the inputs to the display device. The switcher would then be used to select or "switch" between the two computer presentations, allowing the user to alternate back and forth矩阵切换器，也有类型之分，按信号源可以分为：VGA、AV、DVI、RGB、HDMI 矩阵切换器。

这里矩阵的概念可以参考数学中矩阵的概念。

因此，矩阵切换器是一类切换多路信号的输出的设备。

目前主要应用是大屏幕拼接，视频会议工程，A V工程、监控等等需要用到多路音视频信号交替使用的工程中。

一．矩阵切换的概念及功能矩阵的概念引用高数中的线性代数的概念，一般指在多路输入的情况下有多路的输出选择，形成下图的矩阵结构，既每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可(同时)接通不同的输出，如下图。

输出1=输入1，输出2=输入2，而输出3=输出4=输入3，或者说，每一路输出可“独立”地在输入中进行选择，而不必关心其它通道的输出情况，即可以与其它输出不同，也可以相同。

视频矩阵与解码器

视频矩阵切换器是专门为视频信号的切换而设计的高性能智能矩阵设备，具有可扩展的多路视频输入，多路视频输出以及多个控制机箱，专业广播级的核心切换芯片、灵活的输入输出选择、简单可靠的扩展功能、紧凑的外观、简便的安装方式使其具有很高的性价比。

矩阵切换系统可包含一个或多个矩阵切换机箱，机箱中有电源模块、视频输入/输出模块和字符叠加模块。

所有的系统受系统主控模块和键盘控制。

会议室中一般的输入设备很多：摄像头、DVD 、VCR、实物展台、台式电脑以及很多的笔记本信号等等。

而显示终端很少：投影机、等离子、大屏幕显示等。

矩阵可以把提供信号源的设备的任意一路的信号送到任意一路的显示终端上，可以做到音频和视频同步或者不同步，随心所欲，方便，节约成本。

常见的类型是根据接口类型划分（VGA、AV、RGB），当然还有混合矩阵，就是设备中不同的接口类型，还根据接口数量来划分，如8系列的有8进2出，8进4出，8进8出等。

一个矩阵系统通常应该包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机；报警器接口；控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。

对国内用户来说，字符叠加应为全中文，以方便不懂英文的操作人员使用，矩阵系统还需要支持级联，来实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统应该支持模块化和即插即用（PnP）的，可以通过增加或减少视频输入、输出卡来实现不同容量的组合。

矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。

一般而言矩阵系统的容量达到64×16即为大容量矩阵。

如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。

矩阵容量越大，所需技术水平越高，设计实现难度也越大。

根据档次分有电信广播级：切换的时候没有闪烁和雪花，很平稳，可以看看CCTV的节目就知道了，接下来是专业矩阵、切换的时候稍微出现点黑屏，但也没有闪烁，还有是民用的了，大多数会议室用的就是这种，切换的瞬间有闪烁的雪花和抖动，但切换完画面很稳定。

音视频矩阵切换器的功能特点

音视频矩阵切换器的功能特点什么是音视频矩阵切换器音视频矩阵切换器是一种可以在多个输入信号与多个输出信号中进行切换与转换的设备。

它可以使用户在多路设备之间切换并输出指定的信号。

目前，音视频矩阵切换器广泛应用于多媒体会议、监控中心、教育培训、数字广告和家庭影院等领域。

音视频矩阵切换器的功能特点一、多输入与多输出音视频矩阵切换器可以实现多输入源与多输出源之间的切换，它可以将多个设备的音视频信号输入到矩阵切换器中，并把所需的音视频信号输出到显示器或者语音设备上。

同时，用户可以通过矩阵切换器来将信号从一个输出端口切换到另一个输出端口，以便满足不同的需求。

二、信号转换功能音视频矩阵切换器还具备信号转换的功能，可以将不同输入源的信号格式进行转换，比如将VGA信号转换成HDMI信号，或将HDMI信号转换成VGA信号，以便满足不同设备的连接需求。

三、程序控制和遥控控制音视频矩阵切换器可以通过程序控制和遥控方式进行控制，用户可以通过RS232串口、网口或USB端口等方式接入控制平台，通过控制平台对矩阵切换器进行控制。

四、无缝切换音视频矩阵切换器还具有无缝切换功能，切换时可以避免信号的中断，使用户体验更加流畅。

五、USB存储功能音视频矩阵切换器还具有USB存储功能，可以通过将用户需要播放的视频、图片等素材文件存储在USB接口的U盘中，然后通过音视频矩阵切换器远程播放。

六、音频分离功能音视频矩阵切换器还具有音频分离功能，可以将音频信号从视频信号中分离出来输出到外部设备上，以方便进行音频增强、处理和混音等操作。

七、超长传输功能音视频矩阵切换器还具有超长传输功能，可以通过Cat5E/6网线将长距离的音视频信号传输到远程位置。

总结音视频矩阵切换器是一种非常实用的多媒体切换设备，其功能特点包括多输入与多输出、信号转换、程序控制和遥控控制、无缝切换、USB存储功能、音频分离功能和超长传输功能等，这些特点使得音视频矩阵切换器被广泛应用于多媒体会议、监控中心、教育培训、数字广告和家庭影院等领域。

视频矩阵切换控制主机介绍

视频矩阵切换控制主机介绍所谓视频矩阵切换就是可以选择任意一台摄像相机的图像在任一指定的监视器上输出显示，犹如M台摄像机和N台监视器构成的M*N 矩阵一般，视应用需要和装置中模板数量的多少，矩阵切换系统可大可小，小型系统是4*1，大型系统可以达到1024*256或更大。

在以视频矩阵切换与控制主机为核心的系统中，每台摄像机的图像需要经过单独的同轴电缆传送到切换与控制主机；对云台与镜头的控制，则一般由主机经由双绞线或者多芯电缆先送至解码/驱动器，由解码器先对传来的信号进行译码，即确定执行何种控制动作。

解码/驱动器具有的功能如下：（1）前端摄像机电源的开关控制。

（2）对来自主机的命令进行译码，控制云台与镜头，可完成的动作有：云台的左右旋转、云台的上下俯卧、云台的扫描旋转（定速或变速）、云台预置位的快速定位、镜头光圈大小的改变、镜头聚焦的调整、镜头变焦变倍的增减、镜头预置位的定位、摄像机防护罩雨刷的开关、某些摄像机防护罩降温风扇的开关（大多数采用温度控制自动开关）、某些摄像机防护罩除霜加热器的开关（大多数采用低温时自动加电至指定温度时自动关闭）。

（3）通过固态继电器提高对执行动作的驱动能力。

（4）与切换控制主机间的传输控制。

视解码器所接收代码的形式不同，通常有三种类型的解码器：一是直接接收由切换控制发送来曼彻斯的解码器；二是由控制键盘传送来或曼彻斯转换后接收的RS-232输入型解码器；三是经过同轴电缆传送代码的同轴控制性解码器。

因此，与不同解码器配合使用的云台则存在着相互是否兼容的选择。

视频矩阵切换主机是闭路电视监控系统的核心。

多为插卡式箱体，内有电源装置，插有一块含微处理器的CPU版、数量不等的视频输入板、视频输出板、报警接口板等，有众多的视频BNC接插座、控制连线插座及操作键盘插座等。

具备的主要功能有：接收各种视频装置的图像输入，并根据操作键盘的控制将它们有序地切换到相应的监视器上供显示或记录，完成视频矩阵切换功能。

迈拓维矩：视频矩阵切换器的基本功能介绍

迈拓维矩：视频矩阵切换器的基本功能介绍今天，迈拓维矩在这里说的视频矩阵切换器并不是广义上的视频矩阵切换器，而是能够传输复合视频信号、专业连接和控制复合视频信号的设备，这是狭义上的视频矩阵切换器，而广义上的视频矩阵切换器不仅包括了狭义上的视频矩阵切换器，并且还包括了VGA矩阵切换器、RGB矩阵切换器、HDMI矩阵切换器和DVI矩阵切换器。

广义上的视频矩阵切换器分别有模拟视频和数字视频，那么迈拓维矩今天就只讲述传输和切换符合视频信息的矩阵设备。

迈拓维矩视频矩阵切换器是支持多路输入和多路输出的设备，在通常的情况下，视频矩阵切换器的输入数量是大于输出数量的。

不过也有特殊情况的时候，在会议室、培训室等地方，视频矩阵切换器能够方便的实现切换输入视频信号到输出端，并能实现任意的切换，操作非常简单。

视频矩阵切换器可以通过三种方式进行切换，切换方式如下：1、手动切换这种切换方式一般不使用，作为一种备份方式。

2、软件切换计算机连接迈拓维矩视频矩阵切换器，使用软件实现切换。

3、遥控切换使用遥控切换，这是最普通和最常用的切换方式。

目前的视频矩阵切换器大部分都含有音频切换功能（可以把视频和音频进行同步的切换，此种类型的矩阵切换器我们称之为音视频矩阵切换器）,迈拓维矩举例说明，如下：1、会议室的视频矩阵切换器应用在一个会议室中，我们会涉及到很多的设备，其中有摄像头、计算机、DVD、显示器和大屏幕等，迈拓维矩视频矩阵切换器占据着重要的核心作用，此设备可将视频信号源上的任意一路切换到任意一路的显示终端上。

迈拓维矩音视频矩阵切换器可将视频和音频信号一起同时进行切换，视频矩阵切换器有很多种类型，我们一般按输入和输出的接口数来称呼，有8进4出、16进8出、32进8出、64进16出等视频矩阵切换器产品，迈拓维矩视频矩阵切换器在视频信号切换的时候是没有雪花和闪烁的，切换自然、平稳和速度快，画面显示清晰等。

迈拓维矩身为规模化高端KVM切换器的生产制造商，专业提供KVM切换器，矩阵切换器，音视频转换器，延长器等一系列产品。

视频矩阵的工作原理

视频矩阵的工作原理视频矩阵是一种用于视频信号的切换、分配和传输的设备，它可以将多个视频源和显示设备进行连接，实现信号的灵便切换和分发。

视频矩阵通常由输入端口、输出端口、控制单元和内部矩阵组成。

一、输入端口视频矩阵的输入端口用于连接各种视频源，如摄像机、DVD播放器、电视盒子等。

输入端口通常采用标准的视频接口，如HDMI、DVI、VGA等，以支持不同类型的视频信号输入。

二、输出端口视频矩阵的输出端口用于连接显示设备，如电视、投影仪、监视器等。

输出端口也采用与输入端口相同的视频接口，以保持信号的一致性。

三、控制单元视频矩阵的控制单元是整个设备的核心部份，它负责接收和处理用户的指令，并控制信号的切换和分发。

控制单元通常由微处理器、存储器和输入/输出接口组成。

控制单元通过用户界面（如面板按钮、遥控器、电脑软件等）接收用户的指令，用户可以选择要切换的输入源和输出设备。

控制单元根据用户的指令，通过内部矩阵控制信号的路由，将选定的输入信号切换到指定的输出端口。

四、内部矩阵内部矩阵是视频矩阵的关键部份，它由多个交叉开关组成，用于实现信号的切换和分发。

内部矩阵的规模决定了视频矩阵的输入和输出端口数量。

内部矩阵的工作原理是通过交叉开关控制信号的路由。

当用户选择切换输入源时，控制单元会发送指令给内部矩阵，交叉开关会相应地切换信号的路径，将选定的输入信号传输到指定的输出端口。

内部矩阵的设计通常考虑到信号的质量和稳定性。

它可以支持高分辨率的视频信号，如4K、8K等，同时还可以支持音频信号的传输。

五、工作流程视频矩阵的工作流程如下：1. 用户通过控制单元选择要切换的输入源和输出设备。

2. 控制单元接收用户的指令，并发送切换指令给内部矩阵。

3. 内部矩阵根据指令控制交叉开关，切换信号的路径。

4. 选定的输入信号被传输到指定的输出端口，显示设备接收到信号并显示。

六、应用领域视频矩阵广泛应用于各种场景，如会议室、监控中心、演播室、多媒体教室等。

矩阵切换器介绍

矩阵切换器广州拓创电子科技有限公司专业开发生产的TOPTRON(拓创)便携式多媒体一体机、多媒体中控、可编程中控、无线触摸屏、数码视频展示台，DVI矩阵切换器、RGB矩阵切换器、VGA矩阵切换器、A V矩阵切换器、大屏幕拼接系统、电源控制器、调光器、音量控制器、一卡通中控系统、网络中控、多媒体教学平台、多媒体中央控制系统、视频展示台、投影屏幕、图像拼接处理器、投影吊架、会议系统等。

矩阵切换器分为：DVI矩阵切换器；RGB矩阵切换器；VGA矩阵切换器；A V矩阵切换器；视频矩阵切换器；光纤矩阵切换器；HDMI矩阵切换器；混合矩阵切换器。

一、D VI矩阵切换器介绍产品名称：DVI矩阵切换器详细信息:DVI矩阵电脑信号，DVI切换矩阵，DVI电脑信号矩阵，DVI信号切换器—DVI0808矩阵切换器，是一款高性能的电脑信号和音频信号专业切换设备，用于多个电脑信号和音频信号输入输出交叉切换，提供独立的DVI和音频平衡/非平衡输入、输出端子，每路DVI分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。

— DVI0808矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。

本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，带输入前端精确自适应补偿，将最大的输入距离延长至36米，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入, 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载, 带有8路音频输入端口，8路音频输出端口，并具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用—根据用户需求选择8/16路DVI信号输入，2/4/8/16 路DVI信号输出而组成的设备型号（选配带电脑立体声音频接口）；—本产品采用美国进口高可靠性的智能处理芯片，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了信号和通信的可靠性；—具有断电现场切换记忆功能、LCD液晶屏显示切换信息、VGA信号和电脑音频同步或分离切换等功能；—具有RS232通讯接口，支持电脑、中控同时控制或级连控制；—具有设备面板切换功能,并可与红外遥控器配合,进行远程红外遥控切换功能；—该设备兼容各种中央控制系统（如AKCC、CRESTRON、AMX等中控系统）便于集中管理；—该设备是专门为计算机显示信号以及高分辨率地DVI图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各类DVI信号从输入通道选送到任一输出通道上，该系列产品广泛用于大屏幕投影显示工程多功能厅、指挥控制中心、多媒体会议室等场合；技术参数:视频增益：0dB带宽：165MHz, 全数字最大支持分辨：1600x1200@60位时钟抖动(Clock Jitter)：< 0.15 Tbit位上升时间（Risetime）：< 0.3Tbit(20%--80%)位下降时间（Flaltime）：< 0.3Tbit(20%--80%)最大传偷延时：5nS(±1nS)切换速度：200nS(最长时间)信号类型：DVI 1.0 规范中的DVI-D 全数字节T.M.D.S信号视频输入接口：DVI-D母接口信号强度：T.M.D.S +/- 0.4Vpp最小/最大电平：T.M.D.S 2.9V/3.3V阻抗：50Ω输入EDID ：使用系统默认EDID最大直流偏置误差：15mV建议最大输入距离：小于36米，在1600x1200@60时（推荐使用认证过的DVI专用线材。

视频矩阵的工作原理

视频矩阵的工作原理视频矩阵是一种用于视频信号的切换和分配的设备，它可以将多个视频源输入切换到多个显示设备上，实现视频信号的灵活控制和分发。

视频矩阵通常由输入端口、输出端口、控制模块和矩阵交换芯片等组成。

1. 输入端口：视频矩阵的输入端口用于连接各种视频源设备，如摄像机、DVD播放器、电视盒子等。

输入端口的数量可以根据实际需求而定，一般有4个、8个、16个等不同规格的输入端口。

2. 输出端口：视频矩阵的输出端口用于连接显示设备，如电视、投影仪、监视器等。

输出端口的数量也可以根据实际需求而定，与输入端口数量相对应。

3. 控制模块：视频矩阵的控制模块负责接收用户的控制指令，并将指令传递给矩阵交换芯片，以实现视频信号的切换和分配。

控制模块通常包括按钮、遥控器、网络接口等，用户可以通过这些方式来控制视频矩阵的工作。

4. 矩阵交换芯片：视频矩阵的核心部件是矩阵交换芯片，它负责实现视频信号的切换和分配。

矩阵交换芯片根据用户的控制指令，将特定输入端口的视频信号切换到特定输出端口上，从而实现视频信号的分发。

矩阵交换芯片的规格决定了视频矩阵的切换能力，常见的规格有4x4、8x8、16x16等。

视频矩阵的工作原理可以简单描述为以下几个步骤：步骤1：用户通过控制模块发送切换指令，指定要切换的输入端口和输出端口。

步骤2：控制模块接收到用户的指令后，将指令传递给矩阵交换芯片。

步骤3：矩阵交换芯片根据用户的指令，将特定输入端口的视频信号切换到特定输出端口上。

步骤4：切换后的视频信号通过输出端口连接到显示设备，用户可以观看到切换后的视频内容。

视频矩阵的工作原理可以通过一个简单的例子来说明。

假设视频矩阵有4个输入端口和4个输出端口，用户希望将输入端口1的视频信号切换到输出端口3上。

用户通过控制模块发送切换指令，指定输入端口1和输出端口3。

控制模块将指令传递给矩阵交换芯片，矩阵交换芯片根据指令将输入端口1的视频信号切换到输出端口3上。

如何正确选择矩阵切换器

如何正确选择矩阵切换器科技的发展，电子产品的多元化发展，出现了许许多多的视频信号传输问题，使得视频矩阵切换器在现今时代的地位愈发重要。

但是在信息化的社会中，还是很多人不懂矩阵究竟是什么样的电子产品，在这里由迈拓维矩为大家简述何谓矩阵切换器。

矩阵切换器是指将一路或多路音视频信号传输给一个或多个显示设备，如两台电脑可以共用一个显示器，或将两台电脑任意切换输出到同一个或多个显示器上。

矩阵切换器目前主要是集中大屏拼接，视频会议，工程，监控等等领域，并且发挥了重要的作用。

矩阵切换器的连接方式非常简单，根据输入输出接口连接即可，通过面板控制，红外控制即可切换，且通过面板灯显示可知道输入输出出信号，非常简便。

在今天的矩阵切换器运用上是非常广泛的，无论家中的电脑与电视，还是公司的拼接屏运用。

而且在未来的发展中，矩阵将愈发重要，带给我们工作生活中更多的便利性。

既然矩阵切换器在生活中日益重要，下面为大家介绍以下几个场景常用矩阵介绍：1、安防监控行业中；安防监控可能是矩阵切换器应用最为广泛的一个行业了，最为常见的有小区监控，道路监控，大厦监控。

地下车库监控等。

很多第一次接触它或许就是通过视频监控。

在视频监控中，通常会有很多的监控摄像头来采集信号，这些信号经过传输处理之后会显示我们的监控中心，这中间的过程就需要我们的矩阵切换器来实现。

这个场景一般推荐的矩阵主要有hdmi类的矩阵切换器，因为这个场景需要高清的实时的监控，所以尽量选择hdmi矩阵切换器2、智能视频会议中；智能视频会议的出现使得企业能够借助这样的平台更好去管理运营自己，本身会议室就是大家集中起来商讨公司管理运营中出现的大大小小事情的，所以一个轻松沟通，直观描述，互动性强的环境很重要。

比如我们使用迈拓维矩电子的vga矩阵切换器搭配一些其他的设备就能简单的构建出这样一个会议环境，在里面我们可以轻松的实现：把准备的材料由电脑方便的切换输出到显示器中，还能通过互联网在远端就能实时的参与会议的每一个流程，每一个成员都能把自己的声音切换到麦克风的输入端……3、多媒体教室，学术报告厅等；多媒体教室，学术报告厅一般多出现在学校中，它们是进行知识交流传播的一个很好的场合。

迈拓维矩视频矩阵切换器的基本功能与介绍

迈拓维矩视频矩阵切换器的基本功能与介绍视频矩阵是指能够传输复合视频信号的，专业连接和控制复合视频信号的设备，这是狭义上的视频矩阵，而广义上的视频矩阵的话包括了狭义上的视频矩阵，还有能够满足多路信号同时输入，多路信号同时输出的设备，包括了VGA矩阵、RGB矩阵、HDMI矩阵、DVI矩阵、SDI矩阵等。

视频矩阵保护了模拟视频和数字视频，那么我们今天就只讲述传输和切换符合视频信息的矩阵设备。

迈拓维矩视频矩阵功能：迈拓维矩视频矩阵通常包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机、报警器接口、控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。

对于国内用户，字符叠加使用的是中文，方便不懂外语的操作人员使用，矩阵系统还支持级联，以实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统还支持模块化和即插即用（PnP）的，可以随时通过增加或减少视频输入、输出卡来实现不同容量的组合。

矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。

一般而言矩阵系统的容量达到1024×128即为大容量矩阵。

如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。

矩阵容量越大，所需技术水平越高，设计实现难度也越大。

视频矩阵的分类按实现视频切换的不同方式，视频矩阵分为模拟矩阵和数字矩阵。

1、模拟矩阵视频切换在模拟视频层完成。

信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。

2、数字矩阵视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。

数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD转换，将模拟信号变为数字信号，在视频输出端增加DA转换，将数字信号转换为模拟信号输出。

视频切换的核心部分由模拟矩阵的模拟开关，变将成了对数字视频的处理和传输。

视频矩阵的特点：（1）输出可扩充到128路视频输出，输入可扩充到1024路视频输入。

（2）第一路视频带有文字标题叠加功能。

视频矩阵切换使用方法

视频矩阵切换使用方法视频矩阵切换器是一种用于多路视频信号切换的设备，广泛应用于会议室、监控中心、演播室等场合。

它可以实现多路视频信号的切换和分发，方便用户进行多画面显示和监控。

下面将介绍视频矩阵切换器的使用方法。

1. 连接设备。

首先，将各路视频信号源（如摄像头、DVD播放器、电脑等）通过视频线连接到视频矩阵切换器的输入端口上。

然后，将显示设备（如电视、投影仪等）通过视频线连接到视频矩阵切换器的输出端口上。

确保所有设备连接正确并通电。

2. 设置切换模式。

视频矩阵切换器通常具有手动和自动两种切换模式。

在手动模式下，用户可以通过按键或旋钮手动切换视频信号源。

在自动模式下，可以根据预设的切换方案进行自动切换。

根据实际需求选择合适的切换模式，并进行相应设置。

3. 进行切换操作。

在手动模式下，根据需要按下对应的切换按键或旋钮，即可实现视频信号源的切换。

在自动模式下，设定好切换方案后，视频矩阵切换器将按照预设的顺序自动切换视频信号源。

用户也可以根据实际情况随时进行手动干预。

4. 调整显示效果。

在切换完成后，可能需要对显示效果进行调整。

视频矩阵切换器通常具有分辨率调节、画面缩放等功能，用户可以根据需要对显示效果进行调整，以获得更佳的观看体验。

5. 保存设置。

如果用户对切换方案进行了自定义设置，建议在使用完成后保存设置，以便下次直接调用，节省操作时间。

6. 注意事项。

在使用视频矩阵切换器时，需注意以下事项：确保视频信号源和显示设备的连接正确可靠，避免接触不良或松动导致的信号中断。

注意视频信号源的分辨率和显示设备的分辨率匹配，避免因分辨率不匹配导致的显示问题。

定期对设备进行检查和维护，保持设备的良好状态，延长设备的使用寿命。

总结。

视频矩阵切换器是一种功能强大的视频切换设备，能够实现多路视频信号的切换和分发，为用户提供了便利和灵活性。

在使用视频矩阵切换器时，用户应根据实际需求选择合适的切换模式，进行正确的连接和设置，注意调整显示效果，并注意设备的维护和保养，以确保设备的正常运行和稳定性。

监控中矩阵和切换器及分配器概念区分

矩阵和切换器及分配器概念区分
1. 分配器
【产品功能】：分配器可以将某一路视频信号分配到多台显示终端，一般说法是1进几出。

【常见接口】：VGA分配器、AV分配器、纯视频（BNC接口）分配器、HDMI分配器、DVI分配器。

【使用环境】：一般用于教室、培训机构、企业的会议室等项目上，用于视频信号分配。

2. 切换器
【产品功能】：将多路视频信号切换到一台显示终端，一般说法是几进1出。

这里要注意区分切换器与画面分割器，切换器可以切换视频信号源，每次切换只能输出信号源中的一个视频信号，而画面分割器可以同时显示所有信号源的视频图像，只是每个图像都比较小，一般有4、8、9、16路的画面分割器，也就是将终端显示设备的屏幕划分为4或8或9或16个小画面，分别显示输入的信号源。

【常见接口】：VGA切换器、AV切换器、纯视频（BNC接口）切换器、HDMI切换器、DVI切换器。

【使用环境】：一般用于多媒体会议室，公司办公区等项目上，用于视频信号切换。

3. 矩阵
【产品功能】：将视频型号从任意一个输入通道切换到任意一个输出通道显示。

一般说法是几进几出。

【常见接口】：VGA矩阵、AV矩阵、纯视频（BNC接口）矩阵、HDMI 矩阵、DVI矩阵、RGB矩阵。

【使用环境】：一般用于会议室，监控或大屏拼接等项目上，用于视频信号切换。

音视频矩阵切换器的功能特点

音视频矩阵切换器的功能特点音视频矩阵切换器是一种用于音视频信号的切换和分配的设备。

它可以将多个音视频输入信号切换到不同的输出设备上，使得多个信号源能够共享同一个显示屏幕或扬声器系统，同时也可以实现不同的音视频组合。

在实际使用中，由于使用场景的不同，音视频矩阵切换器具备不同的功能特点。

输入/输出接口音视频矩阵切换器通常具备多种类型的输入/输出接口，包括HDMI、VGA、DVI、SDI、BNC等，这些接口常用于连接计算机、DVD机、蓝光播放器、游戏机等不同设备。

输入/输出接口的种类和数量也影响着音视频矩阵切换器的选择。

视频格式支持音视频矩阵切换器需要支持不同的视频格式，如分辨率、帧数等。

对于高清晰度、3D或4K分辨率的视频，音视频矩阵切换器需要支持更高的数据传输速度和更先进的视频协议。

远距离传输在不同位置的设备之间需要进行音视频切换和分配时，距离和信号传输是考虑的重要因素。

对于距离较远的设备，一些音视频矩阵切换器支持远距离传输，如光纤或以太网传输，以确保信号稳定性和质量。

控制方式音视频矩阵切换器一般具备多种控制方式，如前面板的手动操作、基于网络的远程控制和自动控制等。

自动控制需要依赖传感器或者事先设定了规则进行自动切换。

多种输出模式音视频矩阵切换器可以有多种输出模式，包括多画面分屏、多画面切换、画中画模式、全屏显示等。

选择不同的输出模式可以实现多种不同的场景需求。

延迟和切换速度在音视频矩阵切换器的使用中，需要考虑其延迟和切换速度。

延迟指的是音视频信号经过切换器转换后的时间延迟，而切换速度则决定了切换过程中画面或声音中断的时间长短。

扩展性和兼容性随着业务需求的不断变化和增长，音视频矩阵切换器的扩展性和兼容性也非常重要。

扩展性指的是切换器能否有效地扩展网络规模，而兼容性则是指切换器能否兼容各种新技术。

这些因素都会影响在不断变化的业务需求下，音视频矩阵切换器的长期使用和投资价值。

结论在选择音视频矩阵切换器时，需要综合考虑以上因素。

INV-V32系列视频矩阵切换器

INV-V32系列视频矩阵切换器使用说明书S e c u r i t y s y s t e m版本：NO.6INV-V32系列视频矩阵切换器使用说明书一、概述：INV-V32系列视频矩阵切换器是中等规模的矩阵切换器，该机是由微处理器控制，主芯片为专用视频矩阵芯片。

最大32路视频输入，8路视频输出。

与INV-K5005、INV-K5009或多媒体电脑相联，组成一个完整的图像监控控制系统；配上INV-A32系列音频矩阵，可实现音频同步切换；配上INV-M84系列报警联动控制器，可实现报警联动切换。

二、主要功能:1．可任意切换：通过操作键盘的控制可实现任意一个输入可切换到任意一个输出上。

2．时序切换功能：通过操作键盘的控制定时切换图像到输出通道上。

3．切换时间间隔：1～60秒可调。

4．报警联动功能：配合报警联动控制器，一旦接收到报警信号，通过后面板的报警联动输出端子，输出一个开关量信号，用以启动录像机进入录像状态；同时有二个辅助开关量输出，用于联动其他设备。

5．屏幕菜单功能，使用户对该机的操作更为直观和简便。

注：上述功能的具体操作方法见INV-K5005、INV-K5009或多媒体电脑使用说明书。

三、技术参数：1．视频输入信号幅度：1Vpp(75Ω)2．视频输出信号幅度：1Vpp(75Ω)3．通讯接口方式：RS-4854．通讯速率：9600bit/s5．通讯线联接：总线制，用一根带屏蔽双绞线与通讯总线相连6．图像带宽：10MB7．通道隔离度：42dB8．供电电源：AC220V±10%50Hz9．整机功耗：30W10．工作环境温度：-10℃～+50℃。

四、接线方法：1．连接方法：►将32只摄像机的视频输出用75Ω同轴电缆分别接入1...32号视频输入端。

►用75Ω同轴电缆连接视频输出到对应的监示器上。

►用电线连接本机的通讯接口至通讯总线上。

通讯线应是两根为红、绿色的线，连接通讯线时应注意通讯总线的正负极性（即红线与红线相连，绿线与绿线相连）。

视频矩阵切换器

视频矩阵切换器简介视频矩阵切换器是一种专业的视频处理设备，它能够实现多个视频信号的切换和合并。

在各种场合，如会议室、演播室、监控中心等，视频矩阵切换器都起着重要的作用。

本文将介绍视频矩阵切换器的工作原理、应用场景以及注意事项。

工作原理视频矩阵切换器通过接收多个视频信号的输入，经过内部的处理和切换，将选定的视频信号输出到目标设备，如显示器、投影仪等。

它通常具有多个输入通道和一个或多个输出通道。

输入通道可以接收不同格式的视频信号，如HDMI、VGA、DVI等，输出通道也是同样的模式。

矩阵切换器内置了处理芯片和信号转换器，可以将不同输入通道的视频信号转换为相同格式的信号输出。

视频矩阵切换器的核心组成部分是矩阵芯片和控制电路。

矩阵芯片是实现视频信号切换的关键元件，它能够根据控制电路的指令，将特定的输入通道与输出通道进行连接。

控制电路由面板按钮、遥控器、网络接口等组成，用户可以通过这些控制方式，选择需要切换的视频信号。

应用场景视频矩阵切换器适用于各种需要实时切换视频信号的场合，下面列举了几个常见的应用场景。

会议室在会议室中，通常需要连接多个电脑或其他设备来进行演示和报告。

视频矩阵切换器可以方便地切换各个设备的视频信号，让每个与会人员都能清晰地看到演示内容。

演播室在电视台、广播站等演播室中，视频矩阵切换器常用于将不同的视频信号切换到画面监视器上，方便工作人员实时观看各个摄像机拍摄的画面。

监控中心监控中心通常需要同时监视多个摄像头所拍摄的画面。

视频矩阵切换器可以将多个摄像头的视频信号合并在一起，并切换到监视器上，提供全方位的监控视野。

智能家居智能家居系统中的视频监控功能通常需要连接多个摄像头，视频矩阵切换器可以帮助用户快速切换并实时查看各个摄像头的画面。

注意事项在使用视频矩阵切换器时，需要注意以下几点。

输入和输出信号的匹配视频矩阵切换器的输入通道和输出通道需要保持一致，即输入信号的格式要与输出设备的格式匹配，否则无法正常工作。

视频矩阵的工作原理

视频矩阵的工作原理视频矩阵是一种用于实现多个视频源与多个显示器之间的切换和分配的设备。

它可以将多个视频输入信号切换到任意一个或多个输出端口，实现多个显示器同时显示不同的视频源，或者一个显示器显示多个视频源。

视频矩阵主要由输入端口、输出端口、切换矩阵和控制系统组成。

1. 输入端口：视频矩阵通常有多个输入端口，用于连接各种视频源，如摄像机、DVD播放器、电视接收器等。

每个输入端口通常有一个视频输入插口和一个音频输入插口，用于传输视频和音频信号。

2. 输出端口：视频矩阵通常有多个输出端口，用于连接显示器或投影仪等视频显示设备。

每个输出端口通常有一个视频输出插口和一个音频输出插口，用于传输视频和音频信号。

3. 切换矩阵：切换矩阵是视频矩阵的核心部分，它负责接收输入端口的视频信号，并根据控制系统的指令将选定的视频信号切换到指定的输出端口。

切换矩阵可以是硬件实现的电子开关矩阵，也可以是软件实现的矩阵处理器。

4. 控制系统：视频矩阵的控制系统用于控制切换矩阵的工作。

它可以通过物理按钮、遥控器、计算机软件或网络接口等方式进行控制。

用户可以通过控制系统选择输入信号源和输出端口，实现视频信号的切换和分配。

视频矩阵的工作原理如下：1. 输入信号传输：视频源通过输入端口传输视频信号和音频信号到切换矩阵。

切换矩阵根据控制系统的指令选择特定的输入信号源。

2. 信号切换：切换矩阵根据控制系统的指令将选定的输入信号切换到指定的输出端口。

切换可以是单向的，即一个输入信号源只能连接到一个输出端口；也可以是多向的，即一个输入信号源可以连接到多个输出端口。

3. 输出信号传输：切换矩阵将选定的输入信号通过输出端口传输到显示器或投影仪等视频显示设备。

输出端口可以是单个，也可以是多个。

4. 控制系统操作：用户通过控制系统选择输入信号源和输出端口。

控制系统将用户的操作指令传输给切换矩阵，以实现视频信号的切换和分配。

视频矩阵的工作原理可以简单描述为：输入信号经过切换矩阵的选择和切换，最终通过输出端口传输到显示设备，实现多个视频源与多个显示器之间的灵活切换和分配。

视频矩阵切换使用方法

视频矩阵切换使用方法
视频矩阵切换器是一种用于在多个视频源之间进行切换的设备，它可以将多个输入视频信号切换并输出到一个或多个显示屏上。

下面是视频矩阵切换器的使用方法：
1. 首先，将所有的视频源连接到视频矩阵切换器的输入端口上。

这些视频源可以是电视机、DVD播放器、摄像头等。

2. 确保视频矩阵切换器已连接到显示屏或投影仪上的输出端口。

这样，切换后的视频信号就可以显示在屏幕上。

3. 打开视频矩阵切换器的电源，并使用其遥控器或面板上的按键进行操作。

4. 在切换器的面板或遥控器上，找到选择输入源的按钮或菜单。

不同的切换器可能有不同的标记或图标，用于表示每个输入源。

5. 按下按钮或选择菜单中对应的输入源，以切换到目标视频源。

这样，切换器会将选定的输入信号发送到输出端口，显示在屏幕上。

6. 如果需要切换到另一个视频源，重复第5步。

根据切换器的功能，你可以在多个输出屏幕上同时显示不同的视频源。

7. 一些视频矩阵切换器还配备了其他功能，如分割屏、画中画等。

你可以根据需要使用其他功能进行视频处理。

8. 当你不再需要切换视频源时，可以关闭视频矩阵切换器的电源。

需要注意的是，不同品牌和型号的视频矩阵切换器使用方法可能略有不同。

因此，在使用视频矩阵切换器之前，请参阅其说明书或使用指南，以了解具体的操作步骤和功能。
