变电站安装施工工艺共46页文档
高压变电站电气设备安装技术重点及施工工艺
高压变电站电气设备安装技术重点及施工工艺高压变电站电气设备的安装是变电站建设中的一个关键环节，安装质量的好坏直接影响着变电站的运行效率和安全性。
因此，高压变电站电气设备的安装要严格按照相关规范和要求进行，具体的施工工艺有以下重点：一、设备安装前要进行检查与准备在设备安装前，需要对设备进行检查，是否符合设计要求，零部件是否齐备等等。
对设备的检查需包括外观检查、结构部位检查、电气部分检查等多方面内容，只有确定设备符合规范才可进行安装。
同时要对安装环境进行检查，如防护措施是否得当、安全道路等。
准备工作完成后，按照电气设备施工组织计划，在指定时间内将电气设备高效组织到指定区域进行安装，确保工程进度的稳定和质量的可靠性。
二、设备安装时注意细节在设备安装时，必须要注意各个细节问题，以确保设备的安全性和精确性。
如在设备吊装时，应该采取合理的吊装方案，利用吊车吊装或利用机器设备进行吊装，吊装的时候必须保持设备水平和垂直。
在设备安装时，必须要保证各个设备之间的间距符合要求，以防止设备因间距过小而造成安全隐患。
设备的存放标志应该醒目明显，易于识别，以避免存储错误和混淆。
同样，设备的卸货过程也是需要小心细心的，以防止设备在卸货过程中不慎损坏。
三、设备接线时要规范正规电气设备的接线是设备安装中最重要的部分，接线质量的好坏直接影响到电气设备的工作状态和安全性。
在设备接线过程中，必须要按照相关规范和要求进行操作，严格控制接线量和接线方向等参数，同时选用合适的线缆，并严格按照控制图纸等要求进行接线。
在接线时，必须要注意线缆的弯曲半径和线缆跨度的问题，尽量避免出现线缆不能弯曲或缠绕爬行等不合理现象。
四、设备检查与调试设备安装后，必须要进行全面的检查和调试，查明是否存在问题，确保设备正常工作。
在设备检查和调试时，应该将整体性能和细节问题都进行一一检查，内容包括设备的参数检查、设备的精度检查、设备的输出信号检查等。
以及解决设备指令和运行程序等问题。
变电站施工标准工艺
变电站施工标准工艺
首先，变电站施工标准工艺要求严格执行相关的施工规范和标准。
在变电站施
工过程中，必须按照国家和行业相关标准进行操作，确保施工的合理性和规范性。
例如，在变电站设备安装过程中，必须按照设备安装规范进行操作，避免因操作不规范导致设备安装不牢固或者存在安全隐患。
只有严格按照标准工艺进行施工，才能确保变电站的施工质量和安全。
其次，变电站施工标准工艺要求严格控制施工过程中的质量。
在变电站施工过
程中，必须严格执行质量控制程序，确保施工过程中的每一个环节都符合质量要求。
例如，在变电站设备安装过程中，必须进行严格的质量检查，确保设备安装的质量达到标准要求。
只有严格控制施工过程中的质量，才能确保变电站的施工质量达标。
另外，变电站施工标准工艺还要求严格执行安全操作规程。
在变电站施工过程中，必须严格执行安全操作规程，确保施工过程中的安全。
例如，在变电站设备安装过程中，必须严格执行相关的安全操作规程，避免因操作不当导致安全事故的发生。
只有严格执行安全操作规程，才能确保变电站施工过程中的安全。
总之，变电站施工标准工艺是确保施工质量和安全的重要保障。
只有严格执行
相关的施工规范和标准、严格控制施工过程中的质量、严格执行安全操作规程，才能确保变电站施工过程中的质量和安全。
希望相关施工单位和施工人员能够严格执行变电站施工标准工艺，确保变电站的施工质量和安全。
变电所电气安装工程施工方案
变电所电气安装工程施工方案1. 引言本文档旨在为变电所电气安装工程施工提供一个详细的施工方案。
电气安装工程是变电所建设中的重要环节，对于保障电力系统的正常运行起着至关重要的作用。
本施工方案从施工准备、材料和设备的准备、施工流程和安全防护措施等方面进行详细阐述。
2. 施工准备在进行电气安装工程施工之前，需做好相关的施工准备工作，包括但不限于以下几个方面： - 确定施工范围和施工进度； - 制定详细的施工计划，并进行合理的资源配置； - 安排人员并进行培训，确保他们具备相关的技术和安全意识； - 落实施工现场的安全措施，包括设置安全标志和安全警示等。
3. 材料和设备的准备在开始施工前，需要准备好所需的材料和设备，以确保施工的顺利进行。
具体的准备工作包括但不限于以下几个方面： - 根据设计方案，采购所需的电气设备和配件，并进行检验和入库； - 准备所需的电缆、线缆、电缆桥架等电气材料，并进行质检； - 检查施工现场所需的工具和施工车辆，确保其功能正常。
4. 施工流程4.1 安装电缆桥架系统首先，需要按照设计方案，在变电所的指定位置安装电缆桥架系统。
具体的施工流程包括以下几个步骤： 1. 定位：根据设计方案的要求，确定电缆桥架的安装位置，并进行标记； 2. 安装支架：根据标记的位置，进行支架的安装，确保支架的牢固和稳定； 3. 安装横梁和纵梁：依次安装电缆桥架的横梁和纵梁，确保各个部件的连接牢固； 4. 安装横担：在桥架上安装横担，用于支撑电缆； 5. 安装电缆托架：按照设计方案的要求，在桥架上安装电缆托架，用于固定电缆。
4.2 安装电力设备和配电系统在完成电缆桥架系统的安装后，需要进行电力设备的安装。
具体的施工流程包括以下几个步骤： 1. 安装主变压器：根据设计方案，将主变压器安装在指定位置，并与电缆桥架系统进行连接； 2. 安装开关设备：按照设计方案的要求，安装高压开关设备和低压开关设备，并进行电气连接； 3. 安装配电盘：安装配电盘，并接入所需的电源和负载设备，确保电力的正常供应和配电的安全； 4. 进行电力设备的测试和调试：在完成设备的安装后，进行必要的测试和调试，确保设备的性能符合要求； 5. 进行设备的保护和接地：对电力设备进行必要的保护和接地，确保电气安装的安全可靠。

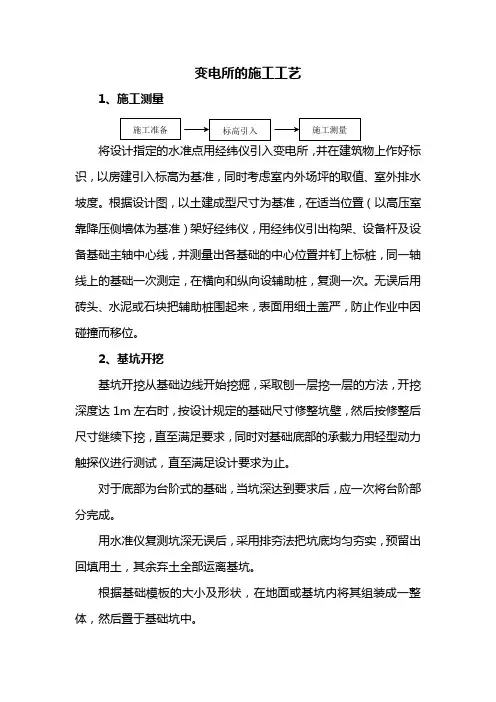

变电所施工工艺
变电所的施工工艺1、施工测量 将设计指定的水准点用经纬仪引入变电所，并在建筑物上作好标识，以房建引入标高为基准，同时考虑室内外场坪的取值、室外排水坡度。
根据设计图，以土建成型尺寸为基准，在适当位臵（以高压室靠降压侧墙体为基准）架好经纬仪，用经纬仪引出构架、设备杆及设备基础主轴中心线，并测量出各基础的中心位臵并钉上标桩，同一轴线上的基础一次测定，在横向和纵向设辅助桩，复测一次。
无误后用砖头、水泥或石块把辅助桩围起来，表面用细土盖严，防止作业中因碰撞而移位。
2、基坑开挖基坑开挖从基础边线开始挖掘，采取刨一层挖一层的方法，开挖深度达1m 左右时，按设计规定的基础尺寸修整坑壁，然后按修整后尺寸继续下挖，直至满足要求，同时对基础底部的承载力用轻型动力触探仪进行测试，直至满足设计要求为止。
对于底部为台阶式的基础，当坑深达到要求后，应一次将台阶部分完成。
用水准仪复测坑深无误后，采用排夯法把坑底均匀夯实，预留出回填用土，其余弃土全部运离基坑。
根据基础模板的大小及形状，在地面或基坑内将其组装成一整体，然后臵于基础坑中。
施工准备3、基坑浇制找出基础周围设臵的辅助桩，直接在桩上钉拉线绳测出基础中心位。
将模型板调整至中心位臵，用水准仪测量模板顶面高度，根据实测高差调整至符合设计和规范要求。
对于杯口型基础，在支内模时，应注意使基础杯底标高比设计标高略低30～50mm，以便立杆前进行标高调整。
复测模板顶面标高和基础中心位，无误后将其牢靠地固定在预设位臵上。
对于有预埋件或预留孔的设备基础，待模板支稳后，再安放预埋件或预留孔桩模。
4、构支架组立检测辅助中心：根据施工图，复核辅助中心桩。
4.1基础中心及基底标高测定杯型基础在拆除内模后，应进行基础中心及基底标高测定，步骤如下：找出基础四周测量辅桩，用经纬仪从定位基准线上分别检测各主轴线上的基础辅桩是否在同一中心线上，必要时重新测定。
在各辅桩的桩钉之间拉上白线绳，标出基础中心线。
用线坠沿线绳中心线标定出基础杯口每边的中心，并用红漆作出标记。
变电站电气设备安装技术重点及施工工艺
变电站电气设备安装技术重点及施工工艺1.设备安装前的准备工作变电站电气设备安装前，需要进行必要的准备工作，包括：检查设备的数量和型号，核实设备清单，准备必要的工具和设备，制定详细的施工方案和进度计划，明确人员分工和责任。
2.设备基础施工设备基础的施工工艺一般包括：选定合适的基础位置，进行土地平整与基坑开挖工作，制作混凝土基础，并按照设备要求进行布置预埋件。
还需进行设备基础的固定与校核，确保其稳定性和承载能力。
3.设备安装与接地设备安装的关键是正确连接设备的导线和电缆，确保其接地导体的准确且可靠。
这需要掌握正确的接线方法和技术要求，包括合适的接线方式和材料的选择，符合规范的接地方式和导线的正确接头制作。
4.设备组装与调试设备组装与调试是确保变电站电气设备运行正常的重要环节。
要按照设备制造商的要求和技术规范进行设备组装和调试，确保设备电气连接的正确性和可靠性。
在调试过程中，还需要进行相应的测试和检查，以确保设备能够满足设计要求和相关技术规范。
5.设备保护与安全设备保护与安全是变电站电气设备安装工艺的必要要素。
工程施工中要加强对设备的保护，确保设备不受损坏，并按照设计要求安装各种保护装置，如过电压保护装置、短路保护装置、接地保护装置等，以提高设备的可靠性和安全性。
6.设备验收与运行设备安装完成后，需要进行验收和运行试验，以确保设备运行正常。
验收包括设备的外观检查和功能测试，运行试验包括设备的负荷试验、保护装置的动作试验等，以验证设备符合设计要求和技术规范。
变电站电气设备安装技术的重点及施工工艺涉及到设备基础施工、设备安装与接地、设备组装与调试、设备保护与安全、设备验收与运行等多个方面，需要掌握相应的安装技术和工艺要求，以确保设备安装质量和运行可靠性。

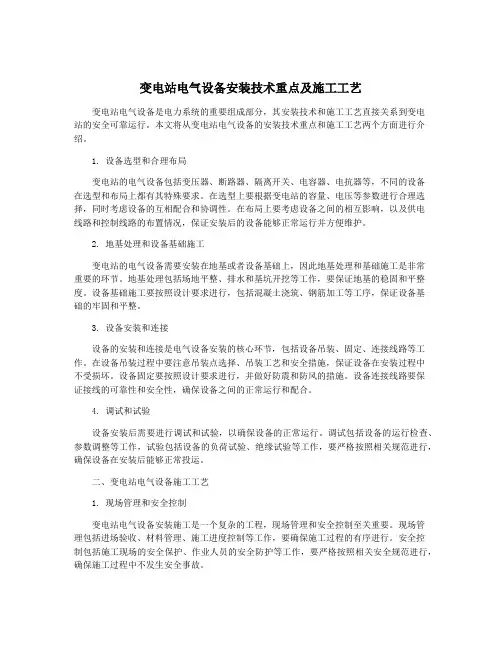

变电站电气设备安装技术重点及施工工艺
变电站电气设备安装技术重点及施工工艺变电站电气设备是电力系统的重要组成部分，其安装技术和施工工艺直接关系到变电站的安全可靠运行。
本文将从变电站电气设备的安装技术重点和施工工艺两个方面进行介绍。
1. 设备选型和合理布局变电站的电气设备包括变压器、断路器、隔离开关、电容器、电抗器等，不同的设备在选型和布局上都有其特殊要求。
在选型上要根据变电站的容量、电压等参数进行合理选择，同时考虑设备的互相配合和协调性。
在布局上要考虑设备之间的相互影响，以及供电线路和控制线路的布置情况，保证安装后的设备能够正常运行并方便维护。
2. 地基处理和设备基础施工变电站的电气设备需要安装在地基或者设备基础上，因此地基处理和基础施工是非常重要的环节。
地基处理包括场地平整、排水和基坑开挖等工作，要保证地基的稳固和平整度。
设备基础施工要按照设计要求进行，包括混凝土浇筑、钢筋加工等工序，保证设备基础的牢固和平整。
3. 设备安装和连接设备的安装和连接是电气设备安装的核心环节，包括设备吊装、固定、连接线路等工作。
在设备吊装过程中要注意吊装点选择、吊装工艺和安全措施，保证设备在安装过程中不受损坏。
设备固定要按照设计要求进行，并做好防震和防风的措施。
设备连接线路要保证接线的可靠性和安全性，确保设备之间的正常运行和配合。
4. 调试和试验设备安装后需要进行调试和试验，以确保设备的正常运行。
调试包括设备的运行检查、参数调整等工作，试验包括设备的负荷试验、绝缘试验等工作，要严格按照相关规范进行，确保设备在安装后能够正常投运。
二、变电站电气设备施工工艺1. 现场管理和安全控制变电站电气设备安装施工是一个复杂的工程，现场管理和安全控制至关重要。
现场管理包括进场验收、材料管理、施工进度控制等工作，要确保施工过程的有序进行。
安全控制包括施工现场的安全保护、作业人员的安全防护等工作，要严格按照相关安全规范进行，确保施工过程中不发生安全事故。
2. 吊装和运输3. 现场加工和安装变电站电气设备的安装过程中很多构件需要进行现场加工和安装，要求施工单位具有一定的现场加工和安装技术。
变电站电气安装施工工艺
变电站电气安装施工工艺1. 引言变电站电气安装施工工艺是电力工程中非常重要的一项工作，它涉及到变电站电气设备的安装、调试和运行。
本文将介绍变电站电气安装施工工艺的一般步骤和本卷须知。
2. 变电站电气安装施工工艺步骤2.1 设备安装前准备工作在进行变电站电气设备安装之前，需要进行一系列的准备工作。
首先，需要明确各种电气设备的安装位置和布局，以及各设备之间的连接方式。
其次，需要准备好所需的材料和工具，包括电缆、绝缘子、导电管道等。
最后，需要对安装区域进行清理和平整，确保设备安装的环境符合平安要求。
2.2 设备安装设备安装是变电站电气安装施工的核心步骤。
在进行设备安装之前，需要先进行设备的验收和检查，确保设备质量符合要求。
然后，需要按照设备的安装要求进行安装，包括设备的固定、接线等。
在进行安装过程中，需要注意安装过程中的平安事项，比方防止设备受损、防止人员伤害等。
2.3 设备调试设备安装完成之后，需要进行设备的调试。
调试包括设备的初次通电、各种参数的调整和测试等。
调试过程中需要注意平安，防止设备发生故障或意外事故。
同时，需要按照设备的调试要求进行操作，确保设备能正常运行。
2.4 运行试验设备调试完成后，需要进行运行试验。
运行试验主要是对设备进行长时间的运行，测试设备的性能和可靠性。
在进行运行试验时，需要注意对设备的监测和记录，及时发现并解决问题。
运行试验完成后，需要对设备进行评估和验收，确保设备能够正常投入使用。
3. 本卷须知在进行变电站电气安装施工工艺时，需要注意以下一些事项：•平安第一：在进行安装、调试和试验过程中，需要严格遵守各种平安规定和操作流程，确保人员和设备的平安。
•质量控制：设备的安装、调试和试验过程中，需要进行严格的质量控制，确保设备的质量符合要求。
•环境保护：在进行设备安装施工时，需要注意环境保护，合理使用资源，减少环境污染。
•文档记录：在进行安装、调试和试验过程中，需要及时记录各种信息和数据，以备后续查询和分析。
变电站电气安装施工工艺
变电站电气安装施工工艺一、前期准备在进行变电站电气安装施工工艺之前，需要进行一系列的前期准备工作。
首先，需要根据变电站的设计图纸和布线图，确定各电气设备之间的连接方式和线路布置。
其次，需要对施工现场进行勘测，确定变电站的土建工程和电气设备的安装位置，以及通道和巷道的宽度和高度。
当确定了变电站的电气设备连接方式和线路布置后，需要制定详细的施工方案和施工计划，安排施工队伍和施工人员。
同时，还需要准备好所需的施工材料和设备，以及必要的安全防护措施。
二、电气设备安装电气设备安装是变电站电气安装施工工艺中的关键环节之一。
不同的电气设备安装方式和施工方法会对变电站的安全性、可靠性和运行效率产生不同的影响。
在变电站电气设备的安装过程中，需要按照设备的安装要求进行施工。
具体操作包括：1.安装支架和框架：根据设备类型和规格要求，选择相应的支架和框架进行安装。
需要保证支架和框架的安装牢固和稳定。
2.布置电缆和线路：根据电气设备连接方式和线路布置，将电缆和线路敷设到相应的位置。
需要注意电缆和线路的绝缘、接头和连接问题。
3.安装开关柜和配电箱：根据电气系统的需求，安装开关柜和配电箱，并进行接线和调试。
4.安装变压器和断路器：根据变压器和断路器的型号和规格要求，进行安装和接线。
需要注意变压器和断路器的耐压和耐电弧能力。
5.安装继电保护设备：根据电气系统的保护要求，安装继电保护设备，并进行接线和调试。
需要保证继电保护设备的可靠性和精度。
三、接地装置安装接地装置安装是变电站电气安装施工工艺的重要环节之一。
接地装置不仅可以保障电气设备的安全运行，还可以防止电气事故和雷电击中。
在进行接地装置安装时，需要按照国家和地方政策法规、行业标准和设备生产厂家的要求进行施工。
具体操作包括：1.设置接地点：根据土建工程和电气设备的实际情况，确定接地点和接地电阻值。
需要保证接地电阻值符合国家和行业标准要求。
2.安装接地体：根据接地点的要求和环境条件，选择适当的接地体进行安装。
变电站安装施工工艺
变电站安装施工工艺随着电力需求的增长和城市化进程的推进，变电站作为电力输配系统的核心组成部分，起着至关重要的作用。
而变电站的安装施工工艺，对于保障电网的稳定运行和电力供应的可靠性具有重要意义。
本文将介绍变电站安装施工过程中的主要工艺步骤。
一、前期准备工作在进行变电站安装施工之前，必须进行充分的前期准备。
首先，需要对选址进行勘察，确定适合建设变电站的地点。
其次，需要进行地质勘探，评估地质条件是否符合变电站的要求。
然后，要进行土地征用和手续申请，获取建设变电站所需的土地使用权和相关许可证。
最后，还需制定详细的施工方案，并与相关部门进行沟通和协调。
二、基础工程施工基础工程是变电站安装施工的重要一环。
包括土方开挖、基础填筑和浇筑混凝土等工作。
首先，进行土方开挖，确保变电站基础的稳固。
接着，进行基础填筑，采用适当的填土材料，并进行均匀压实。
最后，进行混凝土浇筑，按照设计要求进行施工，确保基础的强度和稳定性。
三、设备安装设备安装是变电站施工的重要环节，包括设备运输、吊装和固定等工作。
首先，将各类设备运输至安装现场，注意保护设备的完好无损。
然后，进行设备吊装，使用起重机进行操作，严格按照吊装方案进行施工。
最后，对设备进行固定，采用螺栓、焊接等方式，保证设备的稳定性和可靠性。
四、接线与调试接线与调试是变电站安装施工的最后一步，也是关键一步。
首先，进行设备之间的连线工作，包括高压设备和低压设备之间的连接。
其次，进行接地装置的安装，保证设备的接地良好。
然后，进行继电保护装置的安装和调试，确保系统的安全运行。
最后，进行整体系统的调试，包括系统的上电测试、试运行等工作，保证系统的正常运行。
五、验收与竣工在完成变电站安装施工后，需要进行验收与竣工工作。
验收包括设备的检查、测试和试验等工作，确保设备符合相关标准和规范要求。
竣工包括清理现场和编制竣工资料等工作，使变电站安装施工工程按照计划完成。
总结：变电站安装施工工艺是一个复杂而又关键的过程，各个环节都需要严格按照标准和规范进行施工。
变电站电气安装工程标准工艺
變電站電氣安裝工程標準工藝編制說明1、本標準工藝主要用於指導工程施工作業指導書的編制；2、本標準工藝內容包含了幾種情況下的施工標準，編制作業指導書時應針對具體工程情況及特點參照編寫；3、本標準工藝對施工工器具、人員組織未作強制性規定，編寫施工作業指導書時應根據各工程特點及施工單位情況而定；4、安全技術措施可在本標的基礎上，根據各工程的特點增加相關內容；5、編制作業指導書時，應在概況部分增加工程的概況內容：工程量，設備型號規格、數量，設計特點、施工特點；6、本標準工藝為試行版，今後將不斷根據實施情況及標準的變更進行完善及修訂；7、本標準定於***年*月*日開始實施。
主變壓器安裝一、概況1、本工藝標準適用於500kV及以下電壓等級的電力變壓器的安裝。
2、引用的標準電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規範《GBJ148—90》、電氣裝置安裝工程電氣設備交接試驗標準《GB50150—91》、變壓器油《GB2536—90》。
二、施工工序流程圖（如下圖示）三、安裝技術措施根據安裝工序流程，每道工序除嚴格按規程、規範和廠家技術說明書要求施工外，安裝過程中主要控制以下幾道工序：開箱清點、附件檢查、本體就位、變壓器油處理、器身檢查、真空注油、整體密封試驗。
1、開箱清點及附件檢查在清點附件時，主要進行下列外觀檢查：（1）本體內氣體壓力應為正壓，壓力在0.01～0.03MPa之間。
（2）根據裝箱清單檢查所到設備及附件的技術檔是否齊全，檢查變壓器外表有無機械損傷、溫度計、導油管等預留孔是否齊全各種封蓋螺絲是否齊全緊固，對分散包裝運輸的附件要按清單逐一清點。
（3）套管應無損傷、無裂紋、無滲漏油，散熱器、油泵、導油管等應密封良好。
（4）檢查衝擊記錄儀X、Y、Z三維均小於3g （根據合同要求，需要時才檢查此項）。
2、本體就位變壓器就位之前，在基礎及變壓器上標出縱橫中心線，變壓器按標識就位，變壓器就位時要保證變壓器中心線與基礎中心線一致。
变电站电气安装施工工艺
变电站电气安装施工工艺电气安装是变电站建设中不可或缺的一环，它涉及到变电站的电力系统建设，包括高压设备、中压设备、低压设备的安装。
本文将详细介绍变电站电气安装施工工艺。
一、施工准备阶段在正式开始电气安装施工之前，有必要进行充分的准备工作。
这包括施工方案的制定、材料准备、人员培训等。
1. 施工方案的制定施工方案的制定是确保电气安装施工顺利进行的重要环节。
施工方案应详细描述工程施工的步骤、施工过程中的注意事项、施工所需材料和人力资源配置等。
2. 材料准备在准备阶段，需要提前采购所需的电气安装材料。
包括电缆、电缆接头、开关柜、隔离开关等。
这些材料的采购应符合相关的标准要求，并具有相应的质量保证。
3. 人员培训为确保电气安装施工质量，需要对参与施工的人员进行必要的培训。
培训内容应包括安全操作规范、施工技能培训等，以提高工人的操作水平和安全意识。
二、施工过程电气安装施工的主要过程包括现场布线、设备安装、接线等。
1. 现场布线现场布线是指将电缆、电缆桥架等敷设在变电站内的过程。
在进行现场布线时，应确保电缆的规格和型号符合设计要求，并按照合理的线路设计进行敷设。
2. 设备安装设备安装是指将各类电气设备如开关柜、隔离开关等安装到指定的位置。
在安装过程中，应注意设备的准确定位和固定，确保设备之间的安全间距和通风要求。
3. 接线接线是指将各种设备之间进行电气连接的过程。
在进行接线过程中，应注意接线的规范和正确性，确保电路的通电和工作正常。
三、施工质量控制为确保电气安装施工的质量，需要进行一系列的控制措施。
1. 现场巡检现场巡检是对施工过程中的质量进行实时监控的重要手段。
通过现场巡检，可以及时发现施工中存在的问题，并及时进行处理。
2. 验收测试在施工完成后，需要进行验收测试以确保安装质量。
验收测试包括对设备的功能测试、电路的连通性测试等。
3. 质量记录施工过程中的每个细节都应该有相应的质量记录。
这包括施工方案、材料收发记录、施工记录等。
变配电安装施工工艺
变配电安装施工工艺一、变压器、箱式变电所安装工艺1.1总则1.1.1适用范围本章适用于一般工业与民用建筑电气安装工程10kV及以下中小型室内变压器及箱式变电所安装。
1.1.2编制参考标准及规范(1)《建筑电气工程施工质量验收规范》(GB 50303-2002);(2)《电气装置安装工程；电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ 148-90);(3)《电气装置安装工程电气设备交接试验标准》(GB 50150-91)。
1.2术语1.2.1电气装置为实现一个或几个具体目的且特性相配合的电气设备的组合。
1.2.2建筑电气工程(装置)为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。
1.2.3布线系统一根电缆（电线）多根电缆（电线）或母线以及固定它们的部件的组合。
如果需要，布线系统还包括封装电缆（电线）或母线的部件。
1.2.4保护导体（PE）为防止发生电击危险而与下列部件进行电气连接的一种导体：--裸露导电部件；--外部导电部件；--主接地端子；--接地电极（接地装置）；--电源的接地点或人为的中性接点。
1.2.5中性保护导体（PEN）一种同时具有中性导体和保护导体功能的接地导体。
1.3基本规定执行本章工艺质量达到合格标准。
1.4施工准备。
1.4.1技术准备.（1）熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提由的具体施工要求。
（2）考虑与主体工程和其他工程的配合问题，确定施工方(3)技术交底。
施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。
(4)必须熟悉有关电力工程的技术规范。
1.4.2设备及材料要求(1)查验合格证和随带技术文件，变压器应有由厂试验记录。
(2)外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹, 充油部分不渗漏，充气高压设备气压指示正常，涂层完整。
变电站安装施工
变电站安装施工1、施工工序总体安排工程周边环境复杂，做好安全防护措施尤为重要，因此各项工作均在防护措施得当、并有专职安全人员监视的情况下进行正确操作，以确保安全生产。
并设专人看护工器具及材料。
1）户外一次设备安装工序：一次设备基础调整→一次设备安装调整试验→一次设备连线→主变及辅助设备安装调整试验。
2）设备安装工序：户内高压开关柜安装调试试验→户外母线桥安装。
3）电力补偿装置安装工序：电抗器安装、电容器安装调整试验→配置连接硬母线→高压电缆头安装试验→围杆网门安装。
4）二次设备安装工序：二次盘、柜安装→电缆敷设→二次配线。
5）继电保护调试：保护元件调试→查线对线→整组模拟试验。
6）高压设备试验：变压器、互感器、断路器、隔离开关、避雷器等设备试验。
7）验收阶段工序：一、二次设备验收→施工技术安装调试资料验收→试运行→移交。
2、主要工序的施工方法（1）主变本体安装1）设备到场后进行验收检查：包括外观检查和冲撞情况检查，检查油箱密封是否良好，充氮压力是否正常等。
2）本体及密封零部件的储存与保管。
3）工具设备准备和人员准备，场地准备和安全措施准备。
4）芯部检查：采取从人孔进入芯部检查方式，注油排氮，控制器身在大气中的暴露时间，注意天气情况。
5）附件安装：包括套管、引线及冷却装置安装等。
6）真空处理和注油。
7）安装前本体及附件检查与确认。
8）进行电气试验。
（2）断路器安装调整1）基础安装。
2）开箱检查，核对产品部件是否齐全完好。
3）进行支柱安装和操作机构吊装，在断路器各相连接好并充上气之前绝不允许操动操作机构。
4）断路器极柱安装。
检查运输过程中断路器充入的气体有无泄露。
检查操作机构合闸弹簧未储能后，装上拉杆，注意拉杆不应太紧。
5）进行各部件安装，干燥气室。
6）断路器极柱在进行了真空处理后，充气体至规定值。
7）气体密封检查。
8）电气传动，进行分合闸操作。
9）操动机构运到现场应进行检查，注意液压机构的油路、油箱本体是否渗漏。
变电站电气安装施工工艺(1)
变电站电气安装施工工艺(1)变电站电气安装施工工艺是变电站建设中的重要环节。
它涉及电气安装工程的设计、选择材料、现场安装、调试及验收等方面。
下面从几个重点方面来探讨变电站电气安装施工工艺。
一、电气安装工程设计在电气安装工程设计阶段，需要对变电站的用电负荷、电力设备的选择和配置、电气设备的布局和接线等进行全面分析和设计。
设计中需要考虑电气安装的通道、防火、保护等问题。
设计阶段的工作需要由专业的设计人员来完成，确保设计合理、安全、可靠。
二、材料的选择电气安装中使用的设备和材料要求具备国家标准或行业标准，品质可靠性能好。
比如，变压器需要选用优质的冷轧硅钢片，电缆要求电压等级符合设计要求且耐火性好。
在选择材料的同时，还需对材料的质量进行全面检验和测试，确保材料的质量符合要求。
三、现场安装电气安装现场需要施工人员按照工程设计及相关规范进行材料的搬运、安装、接线等操作。
首先需要对现场进行安全检查，确定施工通道和施工区域。
然后进行电气设备的组装和安装，确保每个设备安装位置准确。
接下来进行电缆接头制作和布线工作。
最后进行设施的调试，保证电气设备的正常工作。
四、调试与验收施工完成后需进行设备的调试、校验及验收。
这一阶段需要由专业的技术人员进行现场调试、测试以及相关质量检测，确保设备的技术性能、安全性能、经济性能和对环境的适应性等方面达到设计要求和标准。
总结：有效的变电站电气安装施工工艺能够确保电气构筑物的安全、可靠、高效、经济。
作为一名施工人员，应该具备全面的专业知识和实践经验，从选材到施工、调试及验收，所有操作都必须精益求精。
同时，还需要注重安全措施，为现场施工人员的安全提供必要保障。
变电站工程的施工方法
1.
钢筋工程是一个非常重要的分项工程，它是否符合质量标准，将直接影响结构的安全，在施工中必须加强对钢筋原材料的检验与保管。
砼结构中所使用的钢筋，都必须有出厂质量证明书或实验报告单，每捆（盘）钢筋均必须有标牌，进场时按炉（批）及直径分批验收，每批重量不超过60t，验收的内容包括查对标牌、外观检查，并抽样送检合格后方可使用。
3）校正环形杆的垂直度用两台经纬仪观测。上测点设在柱顶。经纬仪的架设位置，应使其望远镜视线面与观测面垂直。
4.
环形杆与杯口的空隙用C25细石混凝土浇灌，浇灌工作在校正后进行。灌缝前，将杯口空隙内的木屑等垃圾清除干净，并用水湿润柱和杯口壁。浇灌分两次进行，第一次灌至楔子底面，待混凝土强度达到设计强度的25%后，拔出楔子，全部灌满。捣实时尽量不要碰动楔子。如发现碰动了楔子，必须及时对环形杆的垂直度进行复查。
2.
混凝土浇筑采用机动翻斗车水平运输，人工手推车配合的方法。建（构）筑物上部结构采用搭设斜道和井架运输的方法。
砼浇注前与气象台建立中短期天气预报和灾害性天气预报制度，便于提前做好针对性的防雨、防风和防冻措施，与有关部门建立良好的协作关系，保证现场内道路畅通，水电供应正常。在施工现场设专人负责指挥调度，做到不待料，有序施工。
3.
平面测量结合施工部署和工程进度分阶段采取相应的测量方法。测量方法如下：
平面控制网
根据甲方提供的坐标控制点为测量放线依据，结合施工图进行施工测量定位放线，确定出测量控制主轴线，测量控制主轴线应能满足分段施工时能独立定位的要求，建立起平面控制网，作为轴线传递的依据。控制主轴线施测到现场后，应保护好控制轴线标志不被破坏，标记明显，为稳妥起见，每条控制轴线桩在基坑远处和近处分别施测两点，近点便于引用投测，远点用于保护和校测，定期检查各轴线间的尺寸。
变电站设备安装施工方案
变电站设备安装施工方案一、施工准备1、技术资料准备1.1开工前仔细检查、审核施工图纸，参加施工图交底会审。
1.2编制施工组织设计及工程形象进度计划，报监理、业主审批。
1.3为确保本工程施工质量和安全，根据工程特点，编写有关《施工作业指导书》及技术措施，视工程的具体情况及施工进度要求，在各分项工程开工前出版、发放，并对施工人员进行技术交底。
拟编写的作业指导书有：➢《电力电缆安装作业指导书》➢《电气设备安装作业指导书》➢《电气试验及调试作业指导书》2、工程材料准备2.1本工程主要设备、材料，经业主（监理）、（应业主要求部分设备需经设计确认）确认后订购，业主有特殊要求的材料，需经过检查和试验，主要材料及设备，采购执行厂家验货、运输到现场验货和收料使用程序。
2.2所购物品均应有质量保证文件，进行现场验收货物，合格后方可使用。
2.3现场物资供应按施工总平面布置要求合理存放、保管、使用。
所有物资收验货后做好台账和标识卡片，不允许使用未经检验的物品。
2.4根据工程进度计划制定材料供应计划。
3、施工通讯准备工程开工前现场专用电脑安装送变电工程管理系统，满足施工现场与建设单位及监理的资料及时传递，对外联络主要采用因特网、电话和传真机。
办公设施：现场项目部配备足够的办公桌、椅，配置电脑等办公器材，方便现场办公应用；管理人员配备移动电话，确保施工管理信息联系。
4、施工场地准备项目部：按照业主制定位置，尽量设在施工现场附近，直接、全面地管理施工现场，更有效地发挥项目部的作用，全面控制质量、安全、进度以及成本。
5、施工机械配置5.1根据设备或材料的种类，弄清其运输的重量、外形尺寸及轮廓，选用适当的运输及吊车完成设备转运工作；该项目进入现场的主要施工设备有5吨加长卡车、16吨吊车、5吨铲车、电焊机、液压小车、人力车、手拉葫芦、磨光机、钻床、放线架、滑排、滑车、旋转连接器/拉力表、放线架90度滑排、2＋1转向滑车、V型滑车、直线滑车、光纤熔接仪、摇表、电气试验、继电保护仪器等。
