膨润土的检测方法
膨润土收货标准及检测方法
1、膨润土收货标准2吸蓝量2.1仪器设备2.1.1 玻璃容量瓶：1000ml，棕色；2.1.2 玻璃滴定管：50ml，棕色；2.1.3 锥形烧瓶：250ml；2.1.4中速定量滤纸：φ9cm;2.1.5 天平：精度0.0001g；2.1.6 磁力搅拌器。
2.2 试剂2.2.1 焦磷酸钠：1%（质量分数）2.2.2 亚甲基蓝溶液【c（MB）=0.006mol/L】：准确称取2.3380g分析纯亚甲基蓝试剂（三水亚甲基蓝，相对分子质量373.9，试剂在使用前应一直在干燥器中密封避光储存），使其充分溶解于蒸馏水，在1000ml棕色容量瓶中用水稀释至刻度。
2.3 试验步骤称取已在1050C±30C烘干2h的膨润土试样0.2g±0.001g，置于预先盛有50ml 水250ml锥形烧瓶中，使其润湿后，在磁力搅拌器上分散5min，加入1%焦磷酸钠溶液20ml，继续搅拌2mi n～3min。
然后在电炉上加热至微沸2min，取下冷却至250C±50C。
在搅拌下用滴定管滴加亚甲基蓝标准溶液，第一次可预滴加约总量2/3的亚甲基蓝溶液，搅拌2min 使其充分反应，以后每次滴加1m l ～2ml ，搅拌30s 后用玻璃棒沾取一滴试液在中速定量滤纸上，观察蓝色斑点周围是否出现淡蓝色晕环，若未出现，则继续滴加亚甲基蓝溶液，当开始出现蓝色晕环后，继续搅拌2min ，再用玻璃棒沾取一滴试液在中速定量滤纸上，观察是否出现淡蓝色晕环，若淡蓝色晕环不再出现，继续仔细滴加亚甲基蓝溶液，如搅拌2min 后仍出现淡蓝色晕环，表明已到终点，记录滴定体积。
2.4 计算方法试样的吸蓝量，按公式（1）计算：MBI=100100085.319⨯mVC………………………（1） 式中：MBI ——吸蓝量，单位为g/100g ；C ——亚甲基蓝溶液浓度，单位为mol/L ； V ——亚甲基蓝溶液的滴定量，单位为ml ； m ——试样质量，单位为g ；319.85——无水亚甲基蓝的摩尔质量的数值，单位为g/mol ；100——每克膨润土吸蓝量换算成100克膨润土吸蓝量的系数。
膨润土检测报告
膨润土检测报告一、检测目的本次检测旨在对膨润土进行全面的物理性能和化学成分的分析，以评估其适用性和质量稳定性，并为工程设计和施工提供技术支持。
三、检测方法四、检测结果与分析1.质量指标的测定结果：样品的总含水量为X%，符合国家标准的要求（不超过18%）。
该含水量有助于膨润土颗粒的膨胀，提高其粘结性和可塑性。
样品的颗粒密度为X g/cm³，符合国家标准的要求（不低于2.6g/cm³）。
高密度有利于提高膨润土的强度和稳定性。
样品的颗粒形状呈片状，颗粒之间排列较紧密，无明显的颗粒状分散现象。
颗粒形状的规则性及颗粒间的紧密排列有助于提高膨润土的稳定性和可塑性。
2.物理性能的测定结果：样品的液限为X%，塑限为X%，塑性指数为X。
液限和塑限的测定结果显示，该膨润土具有较好的塑性和可塑性，适合用于土壤改良和土方工程。
样品的压缩性指数为X cm²/kg，容重为X kg/m³。
压缩性指数和容重的测定结果显示，该膨润土具有较好的压缩性和承载能力，可满足一定的工程要求。
3.化学成分的分析结果：经化学成分分析，样品中主要含有二氧化硅（SiO₂）、氧化铁（Fe₂O₃）、氧化铝（Al₂O₃）等成分。
各成分含量如下：SiO₂：X%Fe₂O₃：X%Al₂O₃：X%样品中的化学成分符合国家标准的要求，各成分含量均在允许范围内。
这些成分的存在有助于提高膨润土的稳定性和强度。
五、结论根据对膨润土的全面检测结果，可以得出以下结论：1.本次检测的膨润土样品质量符合国家标准的要求，适合用于土壤改良和土方工程。
2.膨润土具有较好的塑性、可塑性、压缩性和承载能力，能够满足一定的工程要求。
3.化学成分符合国家标准的要求，各成分含量适中，在工程应用中能够提供稳定性和强度。
六、建议在膨润土的使用过程中，建议根据实际工程要求和特性，在施工过程中注意控制含水量、加以适当的加固和处理，以提高其工程性能和稳定性。
七、附录1.膨润土样品采集照片：（附上采样点位照片、样品照片等）2.检测数据表：（附上详细的检测记录和数据表格）。
膨润土检测指标
膨润土检测指标膨润土是一种具有吸水膨胀性质的天然矿物质，广泛应用于建筑、土壤改良、环境工程等领域。
为了评估和控制膨润土的质量，需要进行膨润土的检测。
本文将从不同方面介绍膨润土的检测指标。
一、外观特征检测膨润土的外观特征是评估其质量的重要指标之一。
通常，膨润土的颜色应为白色或浅黄色，无明显杂质和颗粒。
检测时可以通过目测或显微镜观察膨润土的颜色、形态及颗粒大小等特征，以判断其外观是否符合要求。
二、含水率检测膨润土的含水率是其重要的物理指标之一，直接影响其性质和用途。
常用的含水率测定方法有烘箱法和质量法。
烘箱法是将膨润土样品置于恒温烘箱中加热，待达到平衡后称重，通过质量差计算含水率。
质量法则是将膨润土样品加热至高温，使水分蒸发，再称重，通过质量差计算含水率。
含水率的测定结果对膨润土的应用和加工具有重要意义。
三、液塑限度检测液塑限度是用来评估膨润土的可塑性和可压缩性的指标之一。
液塑限度的测定主要有压实法和落球法。
压实法是将膨润土与一定量的水混合，通过压实、切割等操作，确定液塑限度。
落球法是将膨润土制成固体球体，从一定高度自由落下，通过测定落球的高度来判断液塑限度。
四、黏粒含量检测黏粒含量是评估膨润土黏性的重要指标之一。
常用的黏粒含量测定方法有重量法和筛网法。
重量法是将膨润土样品与水混合后通过筛网分离固体和液体，再通过烘干后称重，计算黏粒含量。
筛网法则是通过不同孔径的筛网将膨润土样品分离，再通过称重计算黏粒含量。
五、离子交换容量检测离子交换容量是评估膨润土吸附能力的重要指标之一。
常用的离子交换容量测定方法有钡副硫酸法和氯化钡法。
钡副硫酸法是将膨润土与钡副硫酸溶液反应，通过滴定测定未反应的硫酸钡浓度，计算离子交换容量。
氯化钡法则是将膨润土与氯化钡溶液反应，通过滴定测定未反应的氯化钡浓度，计算离子交换容量。
六、压实度检测压实度是评估膨润土抗压性能的重要指标之一。
常用的压实度测定方法有标准贯入试验和压实试验。
标准贯入试验是通过将贯入器插入膨润土样品中，测定贯入阻力大小，从而评估压实度。
膨润土水分的测定方法

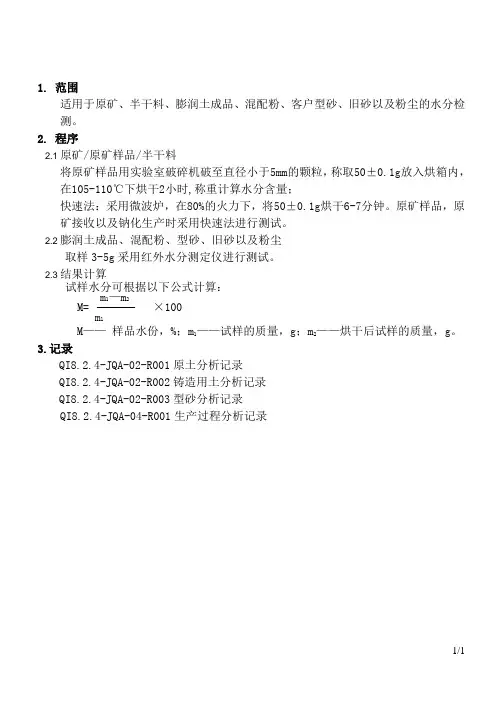

1.范围
适用于原矿、半干料、膨润土成品、混配粉、客户型砂、旧砂以及粉尘的水分检测。
2.程序
2.1 原矿/原矿样品/半干料
将原矿样品用实验室破碎机破至直径小于5mm的颗粒，称取50±0.1g放入烘箱内，在105-110℃下烘干2小时,称重计算水分含量；
快速法：采用微波炉，在80%的火力下，将50±0.1g烘干6-7分钟。
原矿样品，原矿接收以及钠化生产时采用快速法进行测试。
2.2 膨润土成品、混配粉、型砂、旧砂以及粉尘
取样3-5g采用红外水分测定仪进行测试。
2.3 结果计算
试样水分可根据以下公式计算：
m1—m2
M= ×100
m1
M——样品水份，%；m1——试样的质量，g；m2——烘干后试样的质量，g。
3.记录
QI8.2.4-JQA-02-R001原土分析记录
QI8.2.4-JQA-02-R002铸造用土分析记录
QI8.2.4-JQA-02-R003型砂分析记录
QI8.2.4-JQA-04-R001生产过程分析记录
1/1。
膨润土常用指标的检测方法
膨润土常用指标的检测方法一、吸蓝量的测定膨润土分散于水溶液中，具有吸附次甲基兰的能力，其吸附的量被称为吸蓝量，以100克样吸附的次甲基兰毫克当量数或克数表示。
膨润土中的蒙脱石含量越高，吸蓝量越多。
因此，吸蓝量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。
（一）主要试剂和材料1、次甲基兰标准溶液（0.005M）：将次甲基兰（指示剂）在93土3℃的烘箱中烘4小时，置于干燥器内冷却至室温。
称取1.5995克于烧杯中，加水使其完全溶解（如次甲基兰不溶解，可微热，温度不宜太高，以免次甲基兰变质），移入1000毫升棕色容量瓶中，加水稀释至刻度，摇匀。
此溶液1毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。
2、焦磷酸钠溶液（1%）：称取10克焦磷酸钠于烧杯中，加水使其完全溶解（可微热）。
加水稀释至1000毫升，摇匀。
3、中速定量滤纸（杭州新华造纸厂产）。
（二）操作步骤1、称取0.2000克试样，置于已加入50毫升水的锥形瓶中，摇动，使试样在水中充分散开，再加入20毫升1%焦磷酸溶液，摇匀。
2、将盛有混合溶液的锥形瓶置于电炉（或电热板）上加热微沸5分钟，取下冷却至室温。
3、用次甲基兰标准溶液滴定。
开始可依次滴加5毫升，逐次缩小间隔至2—3毫升，快到终点时，每次滴加0.5—1.0毫升。
每次滴加后，摇晃15—30秒钟，用直径2.5—3.0毫米的玻璃棒蘸一滴试液于中性定量滤纸上，观察在中央深蓝色斑点周围又无出现浅绿色晕环。
如未出现，则继续滴加。
当在深蓝色斑点周围出现浅绿色晕环时，再摇晃30秒钟，用玻璃棒蘸一滴于滤纸上，若浅绿色晕环还不消失，即为滴定终点。
记下滴定所耗次甲基兰标准溶液的毫升（V），到终点后，可继续滴加1—2毫升次甲基兰溶液，若浅绿色晕环变明显且宽度增大，则表示终点判断无误。
4、计算：B=100（M×V×0.3199/G）式中：B——吸蓝量（克/100克样）；M——次甲基兰标准溶液的摩尔浓度；V——滴定所消耗次甲基兰标准溶液的毫升数；G——试样重量（克）；0.3199——无水次甲基兰的毫摩尔数。
膨润土膨胀倍数的检测方法
三、讨论 l、优质钠基膨润土的膨胀性能好，摇动分散的程度对结果有明显的影响。 所以，在充分摇散的前提下，应严格控制摇动的时间。 2、酸性膨润土的膨胀倍有的小于5毫升／克样．而量筒无小于5毫升刻度， 无法准确读数，则可以〈5毫升／克样表示。
膨润土膨胀倍数的检测方法
一、主要仪器与试剂 l、带塞量筒(100毫升，直径约25毫米) 2、盐酸溶液(1N)，取83毫升盐酸加水稀释至1000毫升，摇 匀。
二、操作步骤 l、称取1.000克试样于加入30～40毫升水的100毫升带塞量 筒内，再加水至75毫升刻度处。 2、盖紧塞子摇晃3分钟，使试样充分散开与水混匀，在光亮 处观察，无明显颗粒团块即可。 3、打开塞子，加入25毫升lN盐酸溶液，再塞上塞子，摇晃1 分钟。 4、将量筒放置于不受振动的台面上，静置24小时，读出沉 淀物界面的刻度值，即为膨胀倍，以升／克样表示。
膨润土吸蓝量测试方法
膨润土吸蓝量测试方法
膨润土吸蓝量测试方法是用来测定膨润土样品能够吸收的液体蓝色染料量的方法。
以下是一种常用的膨润土吸蓝量测试方法：
材料与设备：
1. 膨润土样品
2. 试验容器
3. 瓶塞或盖子
4. 蓝色染料（例如甲基蓝）
5. 过滤纸
6. 电子天平
7. 滤纸
步骤：
1. 将试验容器称量并记录质量（M1）。
2. 将一定质量的膨润土样品加入试验容器中，并重新称重容器和膨润土样品的质量（M2）。
3. 向试验容器中加入适量的蓝色染料，并盖紧瓶塞或盖子。
4. 将试验容器放置在恒温水浴中，温度为室温，静置一定时间（通常为24小时）。
5. 取出试验容器，将上方的液体蓝色染料用滤纸过滤掉。
6. 将含有蓝色染料的滤纸干燥，然后重新称重（M3）。
7. 计算吸蓝量：
吸蓝量= (M3 - M2) / M2
注意事项：
1. 所有称量需使用电子天平，并保持精确度。
2. 试验容器要选择无吸附性的材料，以避免蓝色染料被容器吸附。
3. 需要控制好蓝色染料的浓度和样品与蓝色染料的接触时间，以确保测试结果的准确性。
4. 测试过程中要严格遵守实验室安全操作规范，避免对人身和环境造成伤害。
膨润土检测方法—科标检测
膨润土检测方法—科标检测文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-膨润土的检测方法——科标检测本方法膨润土试样的制备为：将试样加工至0.044mm，在105℃―140℃温度下烘干2h。
分析用水均指蒸馏水或去离子水。
?5.1胶质价的测定方法?膨润土试样置于盛有适量水的量筒中，混匀后加入氧化镁，放置沉降24h，试样凝聚形成的凝胶体积，称为胶质价。
?本方法参照资料为DZG93--06非金属矿物化性能测试规程。
?a．带刻度具塞量筒（100ml，直径约25mm）；?b．轻质氧化镁（化学纯），存放于密闭瓶中或干燥器?5.2膨胀容的测定方法?膨润土试样置于盛有一定浓度盐酸的量筒中，混匀后放置沉降24h，试样凝聚形成的沉降物体积，称为膨胀容。
?本方法引用资料为DZG93--06非金属矿物化性能测试规程。
?a．带刻度具塞量筒（100ml，直径约25mm）；?b．盐酸溶液（1N），取83ml盐酸（ρ=1.19g/ml），用水稀释至1000ml。
?5.3吸蓝量的测定?膨润土分散于水中，具有吸附次甲基蓝的能力，其吸附的量称为吸蓝量，以100g试样吸附的次甲基蓝克数表示。
?本方法引用资料为ZBJ31009--90 铸造用膨润土和粘土。
?a．次甲基蓝标准溶液（0.2%）：将次甲基蓝（指示剂，含量不小于95%）在93℃±3℃的烘箱中干燥4h，取出后置于干燥器内，冷却至室温。
称取2.000g次甲基蓝溶解于1000ml水中，即配制成0.2%浓度的次甲基蓝溶液。
?b．焦磷酸钠溶液（1%）：称取10g焦磷酸钠，加水使其完全溶解，再加水稀释至1000ml，摇匀。
．c中速定量滤纸。
d．天平：感量0.1g e．电炉。
f．50ml滴定管。
?g．锥形瓶：250ml。
?5.4吸水率的测定?膨润土在多孔砖（板）上吸水，单位重量的膨润土所能吸附水的重量称为吸水率，以百分数表示，在美国称为Water Absorption on Porous Plate 。
防水材料膨润土膨胀指数检测标准
防水材料膨润土膨胀指数检测标准1. 膨润土是一种广泛用于防水材料中的重要成分，它具有优良的吸水性和膨胀性能。
在防水材料中，膨润土的膨胀指数检测标准被认为是非常重要的，因为它能够直接反映出膨润土在防水材料中的性能表现。
在本文中，我将以这一主题为中心，从不同角度探讨膨润土膨胀指数检测标准的重要性和影响因素。
2. 膨润土膨胀指数检测标准主要用于评估膨润土在不同条件下的膨胀性能。
它通常是通过一系列标准试验方法来进行检测的，其中包括液限试验、塑限试验、干燥密度试验等。
这些试验方法能够全面、准确地反映出膨润土在防水材料中的膨胀特性，是评估膨润土质量和性能的重要手段。
3. 膨润土的膨胀指数检测标准不仅仅是一种定量的指标，更是在实际工程中具有重要的指导作用。
它能够帮助工程师和设计师更好地选择和使用膨润土材料，从而确保防水材料在不同条件下具有良好的防水性能和稳定性。
膨润土膨胀指数检测标准对于保障工程质量、延长工程寿命具有不可替代的作用。
4. 除了以上提到的标准试验方法，膨润土的膨胀指数还受到许多影响因素的影响。
膨润土的矿物成分、颗粒结构、粒度分布等都会对其膨胀性能产生影响。
在实际检测和评估过程中，需要考虑这些影响因素，综合分析膨润土的膨胀指数数据，才能得出准确的评价和判断。
5. 个人观点：在防水材料中，膨润土的膨胀指数检测标准是非常重要的，它不仅能够帮助工程师和设计师选择合适的膨润土材料，还能够保障工程质量和延长工程寿命。
我认为对膨润土膨胀指数检测标准的研究和应用具有非常重要的意义，需要引起足够的重视和关注。
总结回顾：从本文中可以看出，膨润土膨胀指数检测标准在防水材料中具有非常重要的作用。
它不仅是一种定量的指标，更是在实际工程中具有重要的指导作用。
综合考虑影响因素，准确评估膨润土膨胀性能对于保障工程质量和延长工程寿命至关重要。
我们需要更加重视对膨润土膨胀指数检测标准的研究和应用，以推动防水材料行业的发展和进步。
膨润土膨胀指数检测标准的研究和应用在防水材料中具有非常重要的意义，它直接影响着防水材料的质量和性能。
检测膨润土质量的四大标准
检测涂料膨润土质量的四大标准：
1、膨润土在铸造涂料中的主要作用是形成立体网状结构，从而使涂料的性能较为稳定，并形成一系列的流变性能，其作用的强弱可用涂料的稀释比来衡量。
2、铸造涂料用的膨润土质量，应以膨润土结构形成的能力为衡量指标。
不能按型砂用膨润土的检验标准作为评价涂料用膨润土质量指标。
3、以固定浓度的膨润土稀释比作为涂料用膨润土质量检查的主要指标。
它与涂料的稀释比有很高的相关性，能准确地反映各种膨润土在涂料中结构形成能力的差异。
4、膨润土的屈服值与涂料的稀释比也有较高的相关性，在一定程度上反映了与膨润土形成结构能力的差异，也可以作为涂料用膨润土质量检控指标之一。
膨润土在涂料中的作用：
1、膨润土在水中形成絮状物质，具有增稠作用，它的分子基团能与涂料中的有机基料结合，能增强涂层的耐水性，提高涂层的强度和附着力。
2、膨润土生产工艺使涂料不易沉淀，不易分层，颜色均匀，从而改善涂料悬浮液的稳定性，而且涂刷性能好，能形成厚薄均匀、平整光滑的涂层。
3、膨润土具有一定的黏合力和遮盖力，而且价格低廉，把它加到聚乙烯醇系列涂料中，可使聚乙烯醇和它的填料（如轻质碳
酸钙）的用量大为减少，使产品成本降低。
4、膨润土具有优良的亲水性、塑性、膨胀性、黏结性，可与适量的水结合成胶体，起到分散剂的作用。
5、在防水涂料中，膨润土降低了涂料与水的界面张力，阻止涂料重新凝聚，从而形成稳定的分散相，起到了乳化剂的作用。
6、膨润土具有耐寒性，所配制的涂料在冬季较低温度下仍可使用。
检测膨润土质量的四大标准您学会了吗？另外涂料膨润土在使用过程中注意防潮、防晒，注意它的保质期。
hty885jk 广州珍珠岩。
防水材料膨润土膨胀指数检测标准
防水材料膨润土膨胀指数检测标准防水材料膨润土膨胀指数检测标准1. 背景介绍防水材料是一种广泛应用于建筑工程中的材料，它的作用是阻止水分通过建筑物内部的表面或结构进入。
膨润土是防水材料中常用的一种原料，其膨胀指数是衡量膨润土膨胀性能的重要指标。
膨胀指数的大小直接影响着防水材料的防水效果，因此对其进行准确检测是至关重要的。
2. 膨胀指数的定义膨胀指数是指在一定条件下，膨润土在吸水膨胀时体积的增大程度。
通俗来讲，就是膨润土在吸水后膨胀的能力有多强。
膨胀指数是一个可以通过实验来进行准确测量的物理量。
3. 检测方法膨胀指数的检测方法主要包括线性膨胀法和排水膨胀法两种。
线性膨胀法是指在固定应力作用下，测量膨润土在吸水膨胀时的长度增大量。
排水膨胀法则是指在充分排水的条件下，测定膨润土在吸水膨胀时的体积增大量。
4. 检测标准目前国内外对膨胀指数的检测标准多以地方标准和行业标准为主，其中我国《建筑材料检测方法标准》GB/T 50169-2018中包含了膨胀指数的测试方法和要求。
在国际上，ASTM D4546-17也是关于膨润土膨胀指数检验的重要标准。
5. 个人观点和理解作为一名建筑材料的研究者，我深知防水材料的重要性。
而膨润土作为防水材料中的重要组成部分，其膨胀指数的检测标准更是至关重要。
只有依据严格的检测标准来评定膨润土的膨胀指数，才能确保防水材料的质量，从而保障建筑物的防水效果。
6. 总结通过对防水材料膨润土膨胀指数检测标准的全面介绍，我们不仅对膨胀指数有了更深入的了解，同时也意识到了检测标准在保障防水材料质量和工程建设安全方面的重要作用。
希望通过不断完善检测标准和提高检测技术，能够更好地推动建筑材料领域的发展，为建筑工程的可持续发展贡献力量。
以上就是对防水材料膨润土膨胀指数检测标准的全面探讨，希望对你有所帮助。
国内外对膨胀指数检测标准的关注在不断增加，主要是因为建筑材料的应用范围越来越广，对防水材料性能的要求也越来越高。
天然钠基膨润土与人工钠化膨润土的简易鉴别方法
天然钠基膨润土与人工钠化膨润土的简易鉴别方法
（1）感观法
1）观色法：观看原矿的颜色。
天然钠基膨润土颜色较深，90%以上为深灰、黑灰、蓝灰、绿灰。
人工钠化膨润土颜色较浅，90%以上为白、灰白、浅黄、浅灰、粉红等。
2）舌尝法：也可用舌头舔原矿。
天然钠基膨润土吸附力特强，有苦涩味道。
钙基膨润土吸附力不强，无苦涩味道。
人工钠化膨润土有灼感（为安全起见最好不用此法尝试）。
3）手搓法：用水与原矿拌匀后用手指拈搓。
天然钠基膨润土粘性感较强，滑感性较弱；人工纳化膨润土粘性感弱，滑性感强。
（2）简易化学法
1）稀酸法。
将烘干后的毯中膨润土试样（颗粒状）放进玻璃杯中，在倒入1：1%~3%的盐酸溶液至颗粒表面1cm以上观察，天然钠基膨润土几乎无反应，或仅有很小细泡；人工钠化膨润土反应剧烈，有很多气泡逸出（注意倒稀酸时，尽量远离自身尤其是面部，严防受伤。
也可用9o醋做为试剂）。
2）PH值测试法。
天然钠基膨润土的pH值≤9；人工钠化膨润土的pH值＞9。
（3）90米醋进行快速检测
考虑到施工现场检验的方便性与安全性可以采用超市卖的食用的9o米醋作为试剂对于进场材料进行鉴别：将防水毯中的膨润土粉颗粒取出堆成一小堆（20g 左右），浇上少量9o米醋，马上可观察到冒泡多的就是人工钠化膨润土，无泡或只有极少量小泡的是天然钠基膨润土。
膨润土膨胀倍数检测方法
膨润土膨胀倍数检测方法嘿，大家好哇！今天咱来聊聊膨润土膨胀倍数的检测方法。
有一回啊，我在一个工厂里看到他们在检测膨润土的膨胀倍数。
我就好奇地凑过去看，嘿，还挺有意思的呢。
他们先准备了一些膨润土样品，看起来就跟普通的泥土差不多。
然后，他们把这些膨润土放进一个小杯子里，再加入一些水。
我看着那水慢慢地渗进膨润土里，心里想着，这能看出啥膨胀倍数啊？接着，他们就开始观察了。
他们拿着一个小尺子，一会儿量量这个，一会儿量量那个。
我也看不懂他们在量啥，就问旁边的一个工人师傅：“师傅，你们这是在干啥呢？”师傅笑着说：“我们在量膨润土膨胀后的高度呢。
”我一听，哦，原来是这样啊。
过了一会儿，膨润土开始膨胀了。
它变得越来越大，就像一个小面包一样。
我看着那膨胀的膨润土，心里觉得特别神奇。
师傅们就赶紧用尺子量了量膨胀后的高度，然后又量了量原来的高度。
他们把这两个数字一除，就得到了膨胀倍数。
我觉得这检测方法还挺简单的嘛。
但是师傅说，这可不能马虎，得非常准确才行。
因为膨胀倍数对于膨润土的质量很重要，如果膨胀倍数不对，可能会影响到产品的性能。
我就想起有一次，我在家里做实验。
我也想试试检测膨润土的膨胀倍数。
我就按照师傅们的方法，准备了膨润土和水。
但是我做得可没有师傅们那么专业，我量的时候也不是很准确。
结果，我的实验失败了。
嘿，从那以后，我就知道了，检测膨润土膨胀倍数可不是一件容易的事情。
需要专业的设备和技术，还需要认真仔细。
大家要是也对膨润土膨胀倍数感兴趣，可以去专业的实验室看看哦。
说不定你也会觉得很神奇呢。
谢谢大家！。
膨润土检测 试验方法
5 膨润土检测试验方法本方法膨润土试样的制备为：将试样加工至0.044mm，在105℃―140℃温度下烘干2h。
分析用水均指蒸馏水或去离子水。
5.1胶质价的测定方法5.1.1提要膨润土试样置于盛有适量水的量筒中，混匀后加入氧化镁，放置沉降24h，试样凝聚形成的凝胶体积，称为胶质价。
本方法参照资料为DZG93--06非金属矿物化性能测试规程。
5.1.2仪器与试剂a．带刻度具塞量筒（100ml，直径约25mm）；b．轻质氧化镁（化学纯），存放于密闭瓶中或干燥器5.1.3操作步骤5.1.3.1称取1.00g试样，精确至0.1g，置于已加入50--60ml水的具塞量筒中，塞紧塞子，手握量筒上下方向摇300次（约五分钟），使试样与水混匀，在光亮处观察，无明显颗粒或团块。
如有团块，应继续摇动至团块消失为止。
5.1.3.2打开量筒塞，加入1.0g（精确至0.1g）轻质氧化镁，再加水至100ml刻度处，塞紧量筒塞，再上下摇动200次（约三分钟）。
5.1.3.3将量筒置于不受振动的台面上，静置24h，读取凝胶体界面的刻度值（精确至0.5ml）×10，即为胶质价，以ml/15g表示。
5.2膨胀容的测定方法5.2.1提要膨润土试样置于盛有一定浓度盐酸的量筒中，混匀后放置沉降24h，试样凝聚形成的沉降物体积，称为膨胀容。
本方法引用资料为DZG93--06非金属矿物化性能测试规程。
5.2.2仪器与试剂a．带刻度具塞量筒（100ml，直径约25mm）；b．盐酸溶液（1N），取83ml盐酸（ρ=1.19g/ml），用水稀释至1000ml。
5.2.3操作步骤5.2.3.1称取1.00g试样，精确至0.1g，置于已加入50ml水的具塞量筒中，塞紧塞子，手握量筒上下方向摇300次（约五分钟），使试样与水混匀，在光亮处观察，无明显颗粒或团块。
如有团块，应继续摇动至团块消失为止。
5.2.3.2打开量筒塞，加入25ml浓度为1N的盐酸，再加水至100ml刻度处，塞紧量筒塞，再上下摇动200次（约三分钟）。
膨润土检测标准
膨润土检测标准一、膨润土检测新项目：水分含量、密度、比例、吸水性、胀大量、弹性模具、胀大内应力、粒度分布、耐崩介指数值、牢固性指数、抗拉强度、抗压强度、抗拉强度、普式强度、硬度、饱和状态吸水性、孔隙率、岩矿评定、矿物质化学成分分析、元素含量等。
二、膨润土检测关键指标值：1.水分含量剖析膨润土的水分含量一般可达30%上下。
而做成商品后，制冷干燥，水分含量会大幅度降低，若过多脱干，其吸水能力能的而修复全过程会变的极为迟缓。
因而，由该产品供货的膨润土研磨商品带有约8-12%的水。
机械工程规范JB/T 9227-1999《铸造用膨润土和黏土》膨润土的水分含量不可超出12.0%，冬天不超过15.0%。
该测试标准可依据GB/T2684-1981《铸造用原砂及混和料试验方式》开展。
2. 湿态粘结性检测膨润土的首要功用是将疏松的沙石汇聚黏合在一起，特别是在在湿砂中。
假如采用的膨润土融合不太好，就要加入大量的膨润土来得到湿砂的需要特性。
这不但大大增加了产品成本，且提升了沙浆含量和水分含量，还造成铸造件中的孔隙度等缺点。
危害膨润土湿哒哒态黏接力的原因许多，主要是膨润土的纯净度。
此外，膨润土的薄厚，粒度分布和蒙脱石散结晶的粒度分布也是有较大的危害。
3. 吸蓝量检测剖析膨润土的纯净度跟膨润土黏合能力密切有关，膨润土中的蒙脱石散具备较强的吸咐亚甲基蓝或别的颜色的能力，而石英石等残渣对其吸咐能力更低得多。
因而，可以根据精确测量吸咐量亚甲基蓝来精确测量膨润土的纯净度，进而分辨其吸咐能力。
4. 膨润特性剖析膨润土在水中匀称分散化胀大成混液，静放一定時间后在器皿的底端产生容积是多少不同的沉淀。
为此可以可能所含钠、钙离子的量。
5. 耐热性检测剖析膨润土的耐热性能还可以称之为膨润土的可多次重复使用性或耐温性。
膨润土在一定水平上被热毁坏，与水混和后湿沾附力明显降低。
在较高温度下加温且长期后，膨润土的热被毁坏，变成沒有粘结力的“死黏土”。
膨润土质量简单检测方法
膨润土质量简单检测方法
堵漏、治塌、配完井液和封闭浆都需要膨润土，膨润土质量优劣决定所配泥浆质量优劣。
膨润土质量太重要了，进货前和使用前要对膨润土质量做简单检测，以确定能用还是不能用以及怎么样。
检测仪器：试管（100毫升）、天平、烧杯（1000毫升）。
检测方法：用天平称100克膨润土，在烧杯里加900克纯净水，把100克土加到900克水中搅拌一个小时，待测。
在试管里加100毫升泥浆，半个小时后观测：①、试管中清水析出大于30毫升，那这种土就根本用不成，因为这种土造浆率小于7m3/T；②、试管中清水析出在5-30毫升，那说明这种土不太好但能用，只是要加2.5-5%的纯碱进行改性，提高其造浆率；③、试管中清水析出量小于5毫升，这种土就是好土，造浆率在11m3/T以上。
当然，要进一步检测，还包括漏斗粘度、含砂量、失水量、pH 值等性能检测。
膨润土质量确认后，它的用量和使用方法也就心中有数了。
膨润土的检测方法
膨润土常用指标的检测方法一、吸蓝量的测定膨润土分散于水溶液中，具有吸附次甲基兰的能力，其吸附的量被称为吸蓝量，以100克样吸附的次甲基兰毫克当量数或克数表示。
膨润土中的蒙脱石含量越高，吸蓝量越多。
因此，吸蓝量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。
（一）主要试剂和材料1、次甲基兰标准溶液（0.005M）：将次甲基兰（指示剂）在93土3℃的烘箱中烘4小时，置于干燥器内冷却至室温。
称取1.5995克于烧杯中，加水使其完全溶解（如次甲基兰不溶解，可微热，温度不宜太高，以免次甲基兰变质），移入1000毫升棕色容量瓶中，加水稀释至刻度，摇匀。
此溶液1毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。
2、焦磷酸钠溶液（1%）：称取10克焦磷酸钠于烧杯中，加水使其完全溶解（可微热）。
加水稀释至1000毫升，摇匀。
3、中速定量滤纸（杭州新华造纸厂产）。
（二）操作步骤1、称取0.2000克试样，置于已加入50毫升水的锥形瓶中，摇动，使试样在水中充分散开，再加入20毫升1%焦磷酸溶液，摇匀。
2、将盛有混合溶液的锥形瓶置于电炉（或电热板）上加热微沸5分钟，取下冷却至室温。
3、用次甲基兰标准溶液滴定。
开始可依次滴加5毫升，逐次缩小间隔至2—3毫升，快到终点时，每次滴加0.5—1.0毫升。
每次滴加后，摇晃15—30秒钟，用直径2.5—3.0毫米的玻璃棒蘸一滴试液于中性定量滤纸上，观察在中央深蓝色斑点周围又无出现浅绿色晕环。
如未出现，则继续滴加。
当在深蓝色斑点周围出现浅绿色晕环时，再摇晃30秒钟，用玻璃棒蘸一滴于滤纸上，若浅绿色晕环还不消失，即为滴定终点。
记下滴定所耗次甲基兰标准溶液的毫升（V），到终点后，可继续滴加1—2毫升次甲基兰溶液，若浅绿色晕环变明显且宽度增大，则表示终点判断无误。
4、计算：B=100（M×V×0.3199/G）式中：B——吸蓝量（克/100克样）； M——次甲基兰标准溶液的摩尔浓度； V——滴定所消耗次甲基兰标准溶液的毫升数； G——试样重量（克）； 0.3199——无水次甲基兰的毫摩尔数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 膨润土检测试验方法本方法膨润土试样的制备为：将试样加工至0.044mm，在105℃―140℃温度下烘干2h。
分析用水均指蒸馏水或去离子水。
5.1胶质价的测定方法5.1.1提要膨润土试样置于盛有适量水的量筒中，混匀后加入氧化镁，放置沉降24h，试样凝聚形成的凝胶体积，称为胶质价。
本方法参照资料为DZG93--06非金属矿物化性能测试规程。
5.1.2仪器与试剂a．带刻度具塞量筒（100ml，直径约25mm）；b．轻质氧化镁（化学纯），存放于密闭瓶中或干燥器5.1.3操作步骤5.1.3.1称取1.00g试样，精确至0.1g，置于已加入50--60ml水的具塞量筒中，塞紧塞子，手握量筒上下方向摇300次（约五分钟），使试样与水混匀，在光亮处观察，无明显颗粒或团块。
如有团块，应继续摇动至团块消失为止。
5.1.3.2打开量筒塞，加入1.0g（精确至0.1g）轻质氧化镁，再加水至100ml刻度处，塞紧量筒塞，再上下摇动200次（约三分钟）。
5.1.3.3将量筒置于不受振动的台面上，静置24h，读取凝胶体界面的刻度值（精确至0.5ml）×10，即为胶质价，以ml/15g表示。
5.2膨胀容的测定方法5.2.1提要膨润土试样置于盛有一定浓度盐酸的量筒中，混匀后放置沉降24h，试样凝聚形成的沉降物体积，称为膨胀容。
本方法引用资料为DZG93--06非金属矿物化性能测试规程。
5.2.2仪器与试剂a．带刻度具塞量筒（100ml，直径约25mm）；b．盐酸溶液（1N），取83ml盐酸（ρ=1.19g/ml），用水稀释至1000ml。
5.2.3操作步骤5.2.3.1称取1.00g试样，精确至0.1g，置于已加入50ml水的具塞量筒中，塞紧塞子，手握量筒上下方向摇300次（约五分钟），使试样与水混匀，在光亮处观察，无明显颗粒或团块。
如有团块，应继续摇动至团块消失为止。
5.2.3.2打开量筒塞，加入25ml浓度为1N的盐酸，再加水至100ml刻度处，塞紧量筒塞，再上下摇动200次（约三分钟）。
5.2.3.3将量筒置于不受振动的台面上，静置24h，读取凝胶体界面的刻度值（精确至0.5ml），即为膨胀容，以ml/g表示。
5.3吸蓝量的测定5.3.1提要膨润土分散于水中，具有吸附次甲基蓝的能力，其吸附的量称为吸蓝量，以100g试样吸附的次甲基蓝克数表示。
本方法引用资料为ZBJ31009--90 铸造用膨润土和粘土。
5.3.2试剂和仪器a．次甲基蓝标准溶液（0.2%）：将次甲基蓝（指示剂，含量不小于95%）在93℃±3℃的烘箱中干燥4h，取出后置于干燥器内，冷却至室温。
称取2.000g次甲基蓝溶解于1000ml水中，即配制成0.2%浓度的次甲基蓝溶液。
b．焦磷酸钠溶液（1%）：称取10g焦磷酸钠，加水使其完全溶解，再加水稀释至1000ml，摇匀。
．c 中速定量滤纸。
d．天平：感量0.1g e．电炉。
f．50ml滴定管。
g．锥形瓶：250ml。
5.3.3操作步骤5.3.3.1称取0.2g试样，置于已加入50ml水的锥形瓶中，摇动，使试样在水中充分分散，再加入20ml浓度为1%的焦磷酸钠溶液，摇匀。
5.3.3.2将盛有混合溶液的锥形瓶置于电炉上，加热微沸5分钟，加热过程中摇动2-3次，取下冷却至室温。
5.3.3.3用次甲基蓝标准溶液滴定。
开始时，可以依次滴加5ml，逐次缩小滴定量至2-3ml，快到终止时，每次滴加0.5-1ml。
每次滴加后，摇晃15-30秒钟，用直径2.5-3mm的玻璃棒沾一滴试液滴于中速定量滤纸上，观察在中央深蓝色斑点周围有无出现淡蓝色晕环。
若未出现，则继续滴加。
当深蓝色斑点周围刚出现淡蓝色晕环时，再摇晃30秒钟，用玻璃棒沾一滴试液于滤纸上，若淡蓝色晕环仍不消失，即为滴定终点，记下滴定所耗次甲基蓝标准溶液的毫升数。
到终点后，可继续滴加1-2ml次甲基蓝溶液，若淡蓝色晕环变明显且宽度增大，则表示终点判断无误。
所耗次甲基蓝标准溶液的毫升数即为吸蓝量数，以g/100g 表示。
5.4吸水率的测定5.4.1提要膨润土在多孔砖（板）上吸水，单位重量的膨润土所能吸附水的重量称为吸水率，以百分数表示，在美国称为Water Absorption on Porous Plate 。
膨润土的吸水率不单能反映其吸水的能力，不同时间的吸水率还反映了膨润土的吸水速度。
5.4.2主要仪器a．天平，精确度为0.1g b．吸水率测定仪c．定量滤纸（8cm）5.4.3操作步骤5.4.3.1检查吸水率测定仪中的水位，水面距多孔砖上表面的距离应为3±1mm，若不符合，应添加或减少水量；5.4.3.2取一张定量滤纸置于吸水率测定仪的多孔砖上，待完全润湿后称重（精确到0.1g），记为m1，称重后的湿滤纸放回多孔砖上原来的位置；5.4.3.3称取试样2.0g，精确到0.1g，将试样均匀地洒在称过重的湿滤纸上，记下时间；5.4.3.4试样吸水2h时，称取湿滤纸和吸水试样的总重（精确到0.1g），记为m2；5.4.3.5吸水率的计算：m2- m1-2Wr（%）=---------------- × 100 这里：Wr--------吸水率（%）；m1--------湿滤纸的重量（g）；2；m2--------湿滤纸和湿样品的总重量（g）。
5.4.3.6 为了提高数据的准确率和减少人为误差，对同一个试样应做平行试验，实际数据可采用两次试验吸水率的平均数。
5.5粒度的测定方法5.5.1提要经过粉碎加工的膨润土粉，烘干后进行干筛分析，计算某筛孔的通过率。
本方法参照标准为JC/T593―1995膨润土试验方法。
5.5.2仪器a干燥箱控制温度在105--110℃；b天平感量0.1g；c标准筛0.075mm，0.044mm。
5.5.3操作程序称取烘干后的试样10.0g±0.1g置于标准筛中，水平运动筛子，若过筛性不好，可用手拍打或用木块轻轻敲打筛托，给筛网以震动，不得在筛网上对试样施加任何压力，充分筛分后，称量筛上剩余物。
5.5.4试样通过率的计算方法：取样量（g）-筛余量（g）过筛量（%）=- ----------------------------------- ×100取样量（g）数值精确到小数点后一位。
5.5.5关于充分筛分的讨论：325目粒度测定时，手工筛分过筛性不好，标准中的“充分筛分”很难掌握，经过大量实验，当叩击筛子100次，过筛粉量≤0.1g时，筛分终点误差在标准范围内。
因此，在筛分将至终点时，将标准筛水平运动幅度≥50mm，并使筛托叩击固定木料，当叩击100次过筛粉量≤0.1g时，视为“充分筛分”。
5.6水份的测定方法5.6.1提要已知质量的试样，在一定温度下干燥后，失去吸附水的质量与原试样质量之比，称为水份。
本方法引用资料为GB2684--81 铸造用原砂及混合料试验方法5.6.2仪器a干燥箱控制温度在105℃--110℃；b天平感量0.1g。
5.6.3试验程序膨润土粉：称取20.0g±0.1g试样，放入直径不小于110mm的不锈钢盘中均匀摊开，放入温度为105℃--110℃的烘箱中，干燥2--2.5小时，取出后置于干燥器内，冷却至室温后称重。
膨润土原矿：将原矿粗破碎，粒度不大于5mm，称取50g±0.1g，均匀摊开在搪瓷盘中，放入温度为105℃--110℃的烘箱中，干燥2--2.5小时，取出后置于干燥器内，冷却至室温后称重。
半成品钠化球：粗破碎后称取50g±0.1g，均匀摊开在搪瓷盘中，放入温度为105℃--110℃的烘箱中，干燥2--2.5小时，取出后置于干燥器内，冷却至室温后称重。
5.6.4计算方法水份按下式计算：m1-m2M(%) =------------- ×100 式中：M------水份%；m1-----试样的质量g；m1m2-----烘干后试样的质量g。
数值精确到小数点后一位。
6 检验规则6．1 产品检验分出厂检验和型式检验。
6．2 出厂检验和型式检验项目包括：吸蓝量、胶质价、膨胀容、吸水率、粒度和水份。
6．3 有下列情况之一时，应进行型式检验。
a. 新生产的厂或矿；b. 新开采的矿体；c. 加工工艺改变；d. 正常生产,屏风，每批应进行一次以上检验；e. 出厂检验结果与上次型式检验有较大差异时；f. 国家质量监督机构提出进行型式检验要求时。
6．4 批量同一用途、同一标记的膨润土以＜＝60吨为一批计。
6．5 取样在每批产品中按随机取样法抽取10次，每次抽取10个点，每个点用取样器取出50g样混合成500g试样。
6．6 制样用堆锥四分法将试样分为两份，一份送检，一份留作备用。
6．7 验收规则每批产品均应经过检验，检验结果应符合表1中规定的要求。
指标若有任何一项达不到技术要求时，应从同一次料中加倍取样量，对该项指标进行复检，以复检结果为最终结果。
7 包装、标志、运输、储存7．1 包装7．1．1 包装袋应具有足够的强度，不允许破损。
7．1．2 每袋净重50kg，允许误差±5%。
但每批产品中任意抽检50袋，其平均重量不应少于50kg。
7．2 标志7．2．1 包装袋外应印有产品名称、标记、产品执行标准、生产厂名和厂址。
7．2．2 每批产品中应附有产品合格证。
7．2．3 产品合格证应包括产品名称、标记、生产日期、生产厂名称、批号等。
7．3 运输及储存运输及储存应注意防雨、防潮。
冶金球团用复合膨润土企业标准编制说明书任瑞刚一、复合膨润土及标准编制冶金球团用复合膨润土，是首钢鹏飞新材料科技有限公司研制，宣钢宣冶公司生产开发的新型冶金球团粘合剂，它是将钙基膨润土在一定条件下用半湿法人工钠化，并复合有机粘结剂，使复合膨润土理化指标较钙基膨润土理化指标成几倍地提高，在冶金球团粘结中应用复合膨润土，能降低用量30-70%，有效地提高了球团品位，高炉经济效益显著。
由于复合膨润土是新产品，无现有标准可利用，为规范生产和使用，需对该复合膨润土进行标准制订，以便冶金球团、膨润土等行业进行指标比较及市场规范，因此，宣钢集团有限责任公司作为首先正规生产、正常工艺使用的单位，根据生产实践和参考有关标准编制该企业标准。
二、有关标准的参照与比较本标准分析研究了DZG93-06，JC/T592-1995，JC/T593-1995，ZBJ31009-90，地矿部《膨润土矿物化性能测试暂行统一办法》美国Water Absonption on Porous Plate，GB2684-81等标准的检测理论、方法和指标要求，根据复合膨润土特性和产品检测对比试验，编制了本标准。
本标准的质量指标比JC/T592-1995铁矿球团用膨润土的质量指标高几倍，比较见表。
