12水下电缆的敷设
水下电缆技术资料
水下电缆技术资料简介水下电缆是一种用于在水中传输电能和信号的重要设备。
它被广泛应用在海底油田、海洋能源开发、通信电缆等领域。
本文档将介绍水下电缆的技术资料，包括结构、材料、敷设方式和维护保养等方面的内容。
结构水下电缆的结构一般包括导体、绝缘层、护套和外护层。
导体是电能和信号的传输介质，通常由铜或铝制成。
绝缘层防止电流泄漏，采用的材料可以是橡胶、聚乙烯或聚氯乙烯等。
护套用于保护电缆内部结构，常见的材料有金属和聚合物。
外护层则是对整个电缆的保护，常见的材料有聚氯乙烯和聚乙烯等。
材料水下电缆的材料选择要考虑电气性能、耐腐蚀性能和机械强度等因素。
常用的导体材料包括铜和铝，铜导体具有良好的导电性能和机械强度，而铝导体则相对轻便。
绝缘层材料通常选择橡胶、聚乙烯或聚氯乙烯，这些材料具有良好的绝缘性能和耐腐蚀性。
护套材料可以选择金属或聚合物，金属护套具有良好的防护性能，而聚合物护套则相对轻便。
外护层材料常选用聚氯乙烯或聚乙烯，这些材料具有良好的耐候性和防水性。
敷设方式水下电缆的敷设方式有多种，根据敷设深度和环境条件的不同，选择合适的方式非常重要。
常见的敷设方式包括浅埋、直埋、悬吊和水下铺设等。
浅埋是将电缆埋入水底的浅层土壤中，适用于较浅的水域。
直埋是将电缆直接埋入水底的深层土壤中，适用于较深的水域。
悬吊是将电缆吊挂在水下结构物上方，适用于需要经过水下障碍物的情况。
水下铺设是将电缆沉放在水底，适用于较深的水域和长距离传输。
维护保养水下电缆的维护保养非常重要，可以延长其使用寿命和保证传输质量。
常见的维护保养方式包括定期巡检、清洁和修复。
定期巡检可以检查电缆的外观和敷设情况，及时发现问题并进行修复。
定期清洁可以去除电缆表面的污物和海藻，保持良好的传输性能。
修复工作通常需要专业人员进行，在电缆受损或故障时进行。
结论水下电缆是现代海洋工程的重要组成部分，通过了解其结构、材料、敷设方式和维护保养等技术资料，可以更好地应用和维护水下电缆设备。
海上风电项目海底电缆敷设流程及技术要点
海上风电项目海底电缆敷设流程及技术要点海上风电项目正逐渐成为可再生能源领域的重要发展方向。
这些项目需要大量的电力输送，因此海底电缆的敷设成为项目顺利进行的重要环节。
本文将详细介绍海上风电项目海底电缆敷设的流程及技术要点。
一、海上风电项目海底电缆敷设流程1. 前期准备：在正式进行海底电缆敷设之前，需要进行一系列的前期准备工作。
包括项目评估、方案设计、设备选型、施工计划制定等。
同时还需要办理相关的手续、取得必要的许可证和执照。
2. 海底勘测：在确定具体的敷设方案之前，需要进行海底勘测工作。
通过潜水员、水下机器人或声纳技术等手段，对海底地貌、海底沉积物、地形地貌、水流、海底生态等进行详细调查，为后续工作提供数据支持。
3. 终端站建设：海上风电项目通常会建设终端站，用于收集、转换和传输电力。
终端站通常位于离岸一段距离的海上。
在建设终端站时，需要考虑供电稳定性、设备可靠性、紧急维修等因素。
4. 电缆铺设：电缆是海上风电项目的关键组成部分，也是保障电力传输的主要通道。
电缆铺设通常采用海上敷设和海底沉贮两种方式。
海上敷设是指将电缆从陆地或者终端站铺设到风力发电设备的过程，而海底沉贮则是指将电缆从终端站直接沉入海底的过程。
在进行电缆敷设时，需要使用专业的敷设船只、潜水器材以及终端连接设备。
5. 电缆连接：在完成电缆敷设之后，需要进行电缆的连接工作。
通常会使用特殊的连接器将电缆末端连接到风力发电设备或终端站的相应设备上。
同时还需要进行电缆的绝缘、密封等处理，确保连接的可靠性和防水性。
6. 电缆测试：在完成电缆连接后，需要进行电缆的测试工作，以确保电缆正常工作。
电缆测试通常包括绝缘测试、导通测试、载流能力测试等。
只有通过了严格的测试，才能保证电力的可靠传输。
7. 运行维护：海上风电项目的海底电缆一旦敷设完毕，就需要进行日常的运行维护工作。
这包括定期巡检、故障排除、维修维护等工作。
同时还需要建立起完善的巡检、维护记录体系，以便及时发现和解决潜在问题。

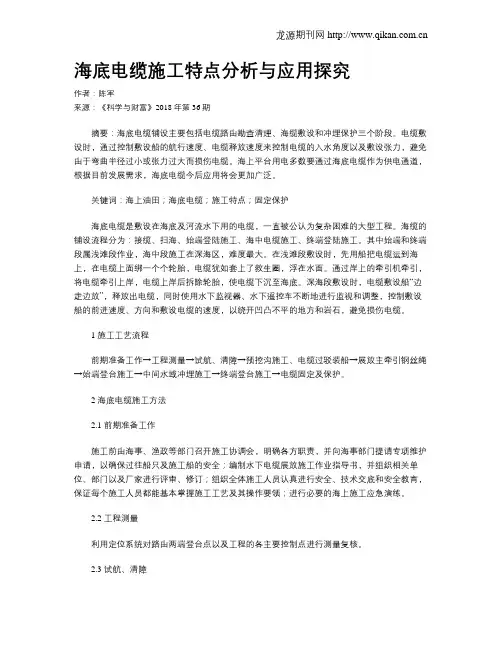

海底电缆施工特点分析与应用探究
海底电缆施工特点分析与应用探究作者：陈军来源：《科学与财富》2018年第36期摘要：海底电缆铺设主要包括电缆路由勘查清理、海缆敷设和冲埋保护三个阶段。
电缆敷设时，通过控制敷设船的航行速度、电缆释放速度来控制电缆的入水角度以及敷设张力，避免由于弯曲半径过小或张力过大而损伤电缆。
海上平台用电多数要通过海底电缆作为供电通道，根据目前发展需求，海底电缆今后应用将会更加广泛。
关键词：海上油田；海底电缆；施工特点；固定保护海底电缆是敷设在海底及河流水下用的电缆，一直被公认为复杂困难的大型工程。
海缆的铺设流程分为：接缆、扫海、始端登陆施工、海中电缆施工、终端登陆施工。
其中始端和终端段属浅滩段作业，海中段施工在深海区，难度最大。
在浅滩段敷设时，先用船把电缆运到海上，在电缆上面绑一个个轮胎，电缆犹如套上了救生圈，浮在水面。
通过岸上的牵引机牵引，将电缆牵引上岸，电缆上岸后拆除轮胎，使电缆下沉至海底。
深海段敷设时，电缆敷设船“边走边放”，释放出电缆，同时使用水下监视器、水下遥控车不断地进行监视和调整，控制敷设船的前进速度、方向和敷设电缆的速度，以绕开凹凸不平的地方和岩石，避免损伤电缆。
1 施工工艺流程前期准备工作→工程测量→试航、清障→预挖沟施工、电缆过驳装船→展放主牵引钢丝绳→始端登台施工→中间水域冲埋施工→终端登台施工→电缆固定及保护。
2 海底电缆施工方法2.1 前期准备工作施工前由海事、渔政等部门召开施工协调会，明确各方职责，并向海事部门提请专项维护申请，以确保过往船只及施工船的安全；编制水下电缆展放施工作业指导书，并组织相关单位、部门以及厂家进行评审、修订；组织全体施工人员认真进行安全、技术交底和安全教育，保证每个施工人员都能基本掌握施工工艺及其操作要领；进行必要的海上施工应急演练。
2.2 工程测量利用定位系统对路由两端登台点以及工程的各主要控制点进行测量复核。
2.3 试航、清障海缆敷设前船舶进行试航显得尤为重要，先让船长及水手熟悉该海域的施工环境，为后续作业安全质量提供保证。
水底电缆的敷设方法
水底电缆的敷设方法
水底电缆是指在水下敷设的电缆,常用于海洋工程、港口、河流、湖泊、水库等场合的通信、电力、监控等应用。
水底电缆敷设需要考虑到复杂的水下环境,包括水下压力、温度、盐度、水流等因素,同时还需要保证电缆的安全性和可靠性。
水底电缆敷设的方法主要包括以下几种:
1. 直接敷设:在陆地上直接将电缆埋设到水底,这种方法适用于电缆长度较短、敷设位置较固定的情况。
2. 浮标敷设:在敷设电缆的岸边设置浮标,将电缆浮在水面上,通过机械手段将电缆拉紧固定,这种方法适用于电缆长度较长、敷设位置不确定的情况。
3. 海底电缆隧道敷设:在海底挖设隧道,将电缆穿过海底,这种方法适用于长距离、复杂海底环境的电缆敷设。
4. 敷设在水下管道中:将电缆敷设在水下管道中,这种方法适用于通信、电力等管道系统的电缆敷设。
在水底电缆敷设过程中,需要注意以下几点:
1. 电缆选型:根据敷设场合、电缆长度、通信协议等因素选择合适的电缆类型和规格。
2. 电缆固定:采用锚固、拉锚、固定支架等方式对电缆进行固定,保证电缆的稳定性和安全性。
3. 电缆保护:采用防水、防潮、防腐等措施对电缆进行保护,防止电缆受到损坏。
4. 监测和控制:对敷设的水底电缆进行监测和控制,确保其正常运行和安全
运行。
水底电缆敷设是一项复杂的工程,需要充分考虑水下环境的复杂性和安全性,采用科学合理的方法进行敷设,确保电缆的稳定运行和安全运行。
海底电缆的物理连接
海底电缆的物理连接海底电缆（undersea cable）是用绝缘材料包裹的电缆，铺设在海底，用于电信传输。
海底电缆分海底通信电缆和海底电力电缆。
现代的海底电缆都是使用光纤作为材料，传输电话和互联网信号。
全世界第一条海底电缆是1850年在英国和法国之间铺设。
中国的第一条海底电缆是在1888年完成。
底电缆（submarine cable）是用绝缘材料包裹的导线，敷设在海底及河流水下，用于电信传输。
现代的海底电缆都是使用光纤作为材料，传输电话和互联网信号。
全世界第一条海底电缆是1850年在英国和法国之间铺设的。
中国的第一条海底电缆是在1888年完成，共有两条，一是福州川石岛与台湾沪尾（淡水）之间，长177海里另一条由台南安平通往澎湖，长53海里。
海底电缆分海底通信电缆和海底电力电缆：海底通信电缆主要用于通讯业务,费用昂贵,但保密程度高。
海底电力电缆主要用于水下传输大功率电能,与地下电力电缆的作用等同,只不过应用的场合和敷设的方式不同。
由于海底电缆工程被世界各国公认为复杂困难的大型工程,从环境探测、海洋物理调查,以及电缆的设计、制造和安装,都应用复杂技术,因而海底电缆的制造厂家在世界上为数不多,主要有挪威、丹麦、日本、加拿大、美、英、法、意等国,这些国家除制造外还提供敷设技术。
目前220kv光电复合海缆打破国外垄断格局，开始不需要完全依靠进口。
2015年8月份，宁波某家电缆公司，国内首条220kv（目前全球海底电缆电压的最高等级）电缆开始装船，意味着中国也能够自行研发制造高压电缆，不再依赖国外进口！在海底光缆的制作中，光纤首先会被嵌入在类似果冻的化合物中，保护即使在与海水接触的情况下电缆也不会损坏。
然后将光缆装入钢管中，防止水的压力将其破坏。
接下来将其包裹在整体强度极高的钢丝之中，并套在铜管之中，最后套上聚乙烯材料的保护层。
靠近大陆架的海岸，海底电缆的铺设通常采用轻质电缆搭配强度更大的钢丝，并覆盖沥青涂层以防止海水腐蚀。
海上风电海缆敷设施工方案
海上风电海缆敷设施工方案1、工程概况海上风电项目位于大丰市东部的泥螺垳、麻菜垳和太平沙之间的海域，风电场（中心）离岸距离43km，场区大部分区域水深5~15m。
风电场分南北两个场区布置，北区（东西向）长 6.0km（南北向）宽 3.7km，布置了42台风电机组；南区（东西向）长 6.5km（南北向）宽 2.5km，布置38台风电机组，两个场区间相距3km，与本工程西侧龙源江苏大丰（H12）200MW海上风电项目最近点也相距3km，两个场区涉海面积共38km2。
风电场配套设置一座220kV海上升压站，以一回一根3×500的220kV联络海缆送出，接入龙源江苏大丰（H12）200MW海上风电项目的海上升压站内。
风电场设置8回35kV集电线路，各联合单元由1回35kV集电线路接至220kV海上升压站，35kV海底电缆路由长约78km。
在西边风场西南端设置一座220kV 海上升压站，所有风电机组所发电能经220kV海上升压站升压后以1回共三根1×1600 220kV单芯XLPE海底电缆接入海缆登陆点，单根220kV海底电缆路由直线长约19.5km。
2、工艺介绍2.1、施工工艺总体概述本工程海底电缆施工，采用我司特长的水底电（光）缆敷设施工工法进行海缆敷埋施工。
该工艺的原理是采用无动力驳船慢速绞锚牵引作为海缆专业施工船，船上布置有储缆圈，退扭架，布缆机，起重架，高压供水体系，埋设机，海缆埋深监测体系，DGPS定位体系，侧向锚泊定位体系，发电机组和生活舱等设备、办法。
施工时采用拖轮侧顶纠偏或使用施工船自有的锚泊定位体系举行前进和纠偏的施工方法。
2.2、无动力平板驳船边敷边埋工艺采用无动力平板驳船结构，吃水浅，可以登滩搁浅坐滩侯潮作业。
采用导缆笼，确保了从敷设船到海底埋设犁之间悬空段海缆的安全。
导缆笼是海缆经过的通道并保证海缆在通过导缆笼时不发生曲折的征象，具有保护海缆的作用。
导缆笼与导缆笼之间的装置紧密，不留有空隙。
12_水下电缆的敷设
3.埋设深度
水下电缆的埋深是从安全防护和实现投资 两方面综合考虑的。
按通航船舶的吨位和河床的土质可分为浮 埋、浅埋和深埋三种。
电力电缆线路
第十二讲 水下电缆的敷设
电气工程学院
1
201302
复习
请列举电缆敷设施工中常用的设备和工具。
请简述直埋电缆的敷设施工程序。
穿越道路的施工方法有哪几种？
钢丝绳绑扎牵引施工时使用尼龙绳还是 麻绳？为什么？
排管敷设前应该进行什么检查？
敷设在桥梁上的电缆应该采取哪些特别 防护措施？
电缆施工的质量管理主要应注意哪两个 方面？
本学时主要内容：
电力电缆的水下敷设施工
2
第四节 水下电缆的敷设
一、水下电缆选择及电缆订货长度
水下电缆敷设是指电缆敷设在水底的一种电缆 安装方式。敷设于江河、湖泊、海域水底的电 力电缆，都可称为水下电缆敷设。
1.水下电缆选择 目前国内外使用的水下电力电缆主要有 浸渍纸绝缘电缆、自容式充油电缆、交联聚乙
（1）利用电缆自重下沉或放在坚硬的泥质 河床上的埋设方式称为浮埋。
也有采用水泥装入麻袋中，覆盖在电缆上。
浮埋一般适用于不通航或船只稀少的内河航道。
在船只锚链长度不及水深的海洋中或没有抛锚 可能的海域内，也有不覆盖水泥袋而直接将电 缆放在河床上的敷设方式。
7
3.埋设深度
（2）电缆敷设水底后，使用高压水泵将电 缆周围泥沙吹散，利用电缆的自重沉入泥 土中，深度一般达1m左右，称为浅埋。
水下的电缆敷设方法
水下的电缆敷设方法
1）水下电缆路径的选择，应满足电缆不易受机械性损伤、能实施可靠防护、敷设作业方便、经济合理等要求，且应符合下列规定：
1.电缆宜敷设在河床稳定、流速较缓、岸边不易被冲刷、海底无石山或沉船等障碍、少有沉锚和拖网渔船活动的水域。
2.电缆不宜敷设在码头、渡口、水工构筑物附近、且不宜敷设在疏浚挖泥区和规划筑港地带。
2）水下电缆不得悬空于水中，应埋置于水底。
在通航水道等需防范外部机械力损伤的水域，电缆应埋置于水底适当深度的沟槽中，并应加以稳固覆盖保护；浅水区埋深不宜小于0.5m，深水航道的埋深不宜小于2m。
3）水下电缆严禁交叉、重叠。
相邻的电缆应保持足够的安全间距，且应符合下列规定：
1.主航道内，电缆间距不宜小于平均最大水深的1.2倍。
引至岸边间距可适当缩小。
2.在非通航的流速未超过1m/s的小河中，同回路单芯电缆间距不得小于0.5m，不同回路电缆间距不得小于5m。
3.除上述情况外，应按水的流速和电缆埋深等因素确定。
4）水下的电缆与工业管道之间的水平距离，电气设计在线教学狄老师；不宜小于50m；受条件限制时，不得小于15m。
5）水下电缆引至岸上的区段，应采取适合敷设条件的防护措施，且应符合下列规定：
1.岸边稳定时，应采用保护管、沟槽敷设电缆，必要时可设置工作井连接，管沟
下端宜置于最低水位下不小于1m处。
2.岸边未稳定时，宜采取迂回形式敷设以预留适当备用长度的电缆。
6）水下电缆的两岸，应设置醒目的警告标志。
电缆敷设施工方案123
电缆敷设施工方案123在电力工程中，电缆的敷设是一个至关重要的环节，直接关系到电力传输的效率和安全性。
为了确保电缆敷设工程的顺利进行，需要制定科学合理的施工方案。
本文将从施工准备、施工流程以及安全注意事项等方面阐述电缆敷设的施工方案。
一、施工准备1.方案制定：在开始电缆敷设工程之前，需要根据具体情况制定详细的施工方案，包括施工计划、施工流程、工程量清单等内容。
2.人员培训：确保施工人员具有相关的电力施工经验和相应的证书资质，严格按照操作规程进行培训。
3.材料采购：提前采购好所需的电缆、管道、接头等材料，并按照要求进行验收，确保质量符合要求。
4.设备检查：对施工所需的机械设备进行检查和维护，确保设备完好，能够正常使用。
二、施工流程1.场地准备：清理施工现场，确保施工现场平整、无杂物，安全通道畅通。
2.敷设布线：根据电缆敷设方案，在地面进行布线，确定电缆的敷设路径和长度。
3.地面开挖：使用挖掘机等设备对敷设路径进行开挖，确保开挖深度和宽度符合要求。
4.电缆敷设：将电缆按照设计要求敷设到设定的路径中，并进行必要的固定和接头处理。
5.接头封闭：对电缆的接头进行封闭处理，防止受潮和损坏，确保电缆传输质量。
6.填埋覆土：对完成敷设的电缆进行填埋，覆土深度应符合要求，保护电缆免受外界损害。
三、安全注意事项1.施工人员安全：施工现场应设立警示标志，工作人员必须穿戴安全防护装备，严格遵守安全操作规程。
2.材料质量：电缆材料应符合国家标准，严格按照施工方案使用，确保电缆质量可靠。
3.设备使用：施工机械设备操作人员必须持证上岗，设备使用过程中应定期检查和维护，确保设备安全运行。
4.地质勘察：在选定敷设路径之前，应进行地质勘察，了解地下情况，避免施工中遇到意外情况。
5.施工环境保护：施工过程中应注意环境保护，严禁乱倒垃圾、污染环境，对施工现场进行定期清理。
综上所述，科学合理的电缆敷设施工方案对于保障电力传输工程的安全和稳定具有重要意义。
北京12定额
北京12定额章节说明及定额解释章节说明册说明一、第四册《电气设备安装工程》（以下简称本定额）适用于工业与民用建筑项目中的10kV以下电气设备安装工程。
二、架空线路工程中的钢管杆基础，执行第一部分《房屋建筑与装饰工程预算定额》相应项目。
三、灯具安装工程中的组立铁杆基础，执行第一部分《房屋建筑与装饰工程预算定额》相应项目。
四、本定额设备安装未包括基础浇注及二次灌浆，基础浇注执行第一部分《房屋建筑与装饰工程预算定额》相应项目；二次灌浆执行第三册《静置设备与工艺金属结构制作安装工程》相应项目。
五、排管敷设定额中未包括土方、砌筑、混凝土、模板、钢筋等项目，均执行第四部分《市政工程预算定额》相应项目。
六、有关规定：本定额均不包括施工、试验、空载、试车用水和用电，已含在第一部分《房屋建筑与装饰工程预算定额》相应项目中。
带负荷试运转、系统联合试运转及试运转所需油（油脂）、气等费用，由发承包双方另行计算。
七、建筑物檐高：建筑物檐高以室外设计地坪标高作为计算起点。
1.平屋顶带挑檐者，算至挑檐板下皮标高；2.平屋顶带女儿墙者，算至屋顶结构板上皮标高；3.坡屋面或其他曲面屋顶均算至墙的中心线与屋面板交点的高度；4.阶梯式建筑物按高层的建筑物计算檐高；5.突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。
八、通用安装工程费用标准详见附录（二）。
第八章电缆说明一、本章包括：电力电缆、控制电缆、电缆保护管、电缆沟铺砂盖保护板（砖）及移动盖板、电缆终端头、电缆中间头、防火堵洞、防火隔板、防火涂料、电缆分支箱、电缆沟挖填土等11节共403个子目。
二、电缆敷设定额，是按平原地区和厂内电缆工程的施工条件编制的，不适用在积水区、水底、井下等特殊条件下的电缆敷设。
三、电缆在一般山地、丘陵地区敷设时，其定额人工工日乘以系数1.3。
该地段所需的施工材料，如固定桩、夹具等按实计算。
四、电缆敷设定额，未包括因弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，其增加工程量按附表执行。
海底电缆敷设及检验方法
海底电缆敷设及检验方法作者：崔晓明来源：《中国石油和化工标准与质量》2013年第01期【摘要】海底电力电缆敷主要用于从陆上连接采油平台或采油平台间的互相连接等，主要用于海底传输大功率电能。
海底电缆工程从环境探测、海洋物理调查，以及电缆的设计、制造和安装，都应用复杂技术。
本文介绍了海底电缆的敷设施工及检验的方法。
【关键词】路由勘察海缆敷设冲埋保护检验方法1 项目概况海底电缆敷设主要包括电缆路由勘查清理、海缆敷设和冲埋保护三个阶段。
电缆敷设时要通过控制敷设船的航行速度、电缆释放速度来控制电缆的入水角度以及敷设张力，避免由于弯曲半径过小或张力过大而损伤电缆。
使用水下监视器控制敷设船的前进速度、方向和敷设电缆的速度。
在施工的最后主要是对海底电缆进行深埋保护，减小复杂的海洋环境对海底电缆的影响，保证运行安全。
在淤泥区，用高压冲水产生一条约1.5米深的沟槽，将电缆埋入其中，自然回填形成保护。
2 海底电缆施工方法2.1 电缆路由勘查清理根据设计提供的路由勘察技术资料进行相关的海底路由复查，了解以下海底状况：复查海底地层，了解海床面地形起伏与堆积层厚度；复查海底底质，决定是否适于冲埋施工以及能否埋设到所需深度；复查海底障碍，了解是否有妨碍埋设施工的海底障碍物。
2.2 海底电缆敷设施工（1）海底电缆检测、吊装及敷缆设备安装。
海底电缆到货后，先进行外观检查，之后按相应的电缆试验标准，进行施工前试验检测。
海底电缆由浮吊将电缆盘吊起至施工船上确定位置，之后施工人员对电缆盘进行加固处理。
（2）海底电缆登平台施工。
利用低平潮时间，施工船靠平台就位。
启动布缆机缓缓送出海缆，海缆呈一定入水角下水，一般控制在45°～60°之间。
同时启动锚机锚头带动拖曳钢绳牵引海缆端头进入埋设犁的专用海缆通道，之后再穿过整个护管上平台，在平台海缆登陆处垫以滑轮防护海缆表面不受损坏。
海缆通过护管到达终端点后必须将电缆临时固定方可进入下道工序，以防止中间海域海缆埋深时把电缆拉出。
电缆敷设方式选择及一般规定
电缆敷设方式选择及一般规定（1）电缆敷设的一般规定1）电缆的路径选择，应符合下列规定：L应避免电缆遭受机械性外力、过热、腐蚀等危害。
2.满足安全要求条件下，应保证电缆路径最短。
3.应便于敷设、维护。
4.宜避开将要挖掘施工的地方。
5.充油电缆线路通过起伏地形时，应保证供油装置合理配置。
2）电缆在任何敷设方式及其全部路径条件的上下左右改变部位，电气设计在线教学狄老师；均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
3）同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1.应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2.支架层数受通道空间限制时，电气设计在线教学狄老师；35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，IkV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3.同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
4）同一层支架上电缆排列的配置，宜符合下列规定:1.控制和信号电缆可紧靠或多层叠置。
2.除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3.除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。
5）交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
6）交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1.使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
海底电缆敷设施工标准化管理及工艺创新
海底电缆敷设施工标准化管理及工艺创新专业名称：建设管理-施工技术报送日期：2012年10月报送单位：山东电力集团公司烟台供电公司摘要:目前海底电缆及其附件只在山东省烟台长山列岛、浙江舟山群岛等海岛上使用，国内只有少数厂家具备生产能力，属于国网采购非标物料，海缆与陆缆相比有其独特性，造价要远高于陆缆，防水材料一般为铅质，相对抗疲劳强度和防水性更好，单重达到陆缆的三倍左右。
海底电缆的敷设受天气、海流、潮汐、海底情况、渔船作业等外部因素影响极大，其加工生产周期较长，海上运输、敷设施工工艺与常规电缆有诸多不同特点。
长岛县作为山东省及环渤海地区唯一的海岛县，为保证该海岛的供电可靠性，亟需敷设自烟台蓬莱至长岛约10公里的110千伏海底电缆。
通过认真分析总结工程建设施工过程中的管理经验，对于进一步规范海底电缆标准化建设管理工作具有非常宝贵的现实意义。
一、海缆施工管理的目标描述海缆施工管理的理念或策略海缆施工管理以“安全生产无事故，质量技术有保障”为总体目标，以过程管理控制为主线，采取积极有效措施和手段，确保海缆敷设施工安全有序开展，相关技术指标符合乃至超越既定要求。
并客观、真实的剖析海缆施工过程中的各个关键节点，从海缆施工设计阶段进行多次技术论证和现场勘查，到海缆选型针对相关技术参数的严格要求，以及提前介入、监督海缆的生产质量，狠抓海缆敷设施工过程中安全管理和敷设施工过程各关键节点的质量控制；直至海缆敷设完毕后余缆存放和成品保护，并完善相关交接试验标准要求等。
全面总结提炼海底电缆施工过程的先进管理经验，达到全面提高海底电缆施工过程管理水平，进一步规范海底电缆施工过程管理的效果。
1.2 海缆工程管理范围和目标范围：海缆工程从前期策划到竣工验收送电期间的管理全过程。
目标：采用先进施工工艺，运用大型工程驳船作为电缆施工船，并采用绞锚牵引、拖轮或锚艇侧推的方法进行海底电缆的敷设施工，路由偏差采用DGPS定位系统进行测量和控制，确保安全文明施工，将工程建设成为保障民生用电安全、促进海岛经济发展、增强新型能源输送能力、巩固海岛建设的惠民工程。
电气装置安装工程 电缆线路施工及验收标准
1总则1.0.1为确保电缆线路工程建设质量，统一施工及验收标准，规范施工过程的质量控制要求和验收条件，制定本标准。
1.0.2本标准适用于额定电压为500kV及以下电缆线路及其附属设施施工及验收。
1.0.3矿山、船舶、海底、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合相关专业标准的有关规定。
1.0.4电缆线路施工及照惊商简合本标准外，尚应符合国家现行有关标准的规定。
· 1·2术语2.0.1电缆线路cable line由电缆、附件、附属设备及附属设施所组成的整个系统。
2.0.2金属套metallic sheath均匀连续密封的金属管状包覆层。
2.0.3铠装层armour由金属带或金属丝组成的包覆层。
通常用来保护电缆不受外界的机械力作用。
2.0.4电缆终端cable termination安装在电缆末端，以使电缆与其他电气设备或架空输电线相连接，并维持绝缘直至连接点的装置。
2.0.5电缆接头cable joint连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使电缆线路连续的装置。
2.0.6软接头flexible joint在工厂可控条件下将未铠装的电缆进行连接所制作的中间接头，连同电缆一起进行连续的铠装。
2.0.7电缆分接(分支)箱cable dividing box完成配电系统中电缆线路的汇集和分接功能，但一般不具备控制测量等二次辅助配置的专用电气连接设备。
2.0.8电缆线路在线监控系统cable tunnel and cable line on-line monitoring system对电缆运行状态及电缆隧道等线路设施进行监测、分析、辅助诊断、报警与远程控制的系统。
监控系统由现场设备、传感器、信号采集单元、监控主机、监控子站、远程监控中心六部分组成。
·2·2.0.9电缆导管cable ducts电缆本体敷设于其内部受到保护和在电缆发生故障后便于将电缆拉出更换用的管子。
电缆的敷设要求
电缆敷设是电缆安装中的重要工序，电缆敷设质量的优良是实现电气安装工程质量优良的重要前提。
电缆按绝缘材料分有油浸纸绝缘、塑料绝缘、橡胶绝缘。
外皮有带铠和不带铠的。
按用途分有高压、低压电力电缆缘，控制电缆和通讯电缆。
电缆敷设分：室内敷设和室外敷设。
室内敷设分为：明敷和暗敷。
室外敷设分为：桥架、沿墙支架、钢索吊架、电缆隧道、电缆沟、直埋等多种方法。
应根据环境要求、电缆数量、电压高低等具体情况决定敷设方式。
一、敷设方式选择电缆工程敷设方式的选择，应视工程条件、环境特点和电缆型类、数量等因素，且按满足运行可靠、便于维护的要求和技术经济合理的原则来选择。
电缆直埋敷设方式的选择，应符合下列规定：（1）同一通路少于6根的35kV及以下电力电缆，在厂区通往远距离辅助设施或城郊等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。
（2）厂区内地下管网较多的地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。
（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。
电缆穿管敷设方式的选择，应符合下列规定：（1）在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。
（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。
（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多的情况下，可用穿管敷设。
浅槽敷设方式的选择，应符合下列规定：（1）地下水位较高的地方。
（2）通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等场所。
电缆沟敷设方式的选择，应符合下列规定：有化学腐蚀液体或高温熔化金属溢流的场所，或在载重车辆频繁经过的地段，不得用电缆沟。
（2）经常有工业水溢流、可燃粉尘弥漫的厂房内，不宜用电缆沟。
（3）在厂区、建筑物内地下电缆数量较多但不需采用隧道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述（1）、（2）项的情况下，宜用电缆沟。
海缆敷设船舶退扭设施及平面布置
海缆敷设船舶退扭设施及平面布置李昊【摘要】针对现今因政府加大基础建设投资，加速沿海一代电网改造工程的进行，以及通讯产业的大力发展，使得海底电缆敷设这一市场得到急速的扩容，企业订单增多这一现状，如何在各种复杂施工条件、环境下，结合不同的船舶特性，合理有效地设置海缆储缆、退扭设施，并进行相应的船舶施工设备的布置。
【关键字】海底光电缆敷设施工、储缆盘、退纽架、施工船平面布置1 引言随着国家应对经济危机措施的深入，政府加大了对基础设施建设的投入。
随着经济的复苏，各行各业对用电的需求与日俱增，人们对电力系统供电质量的要求日益严格，国内的能源供应正面临了新一轮的挑战。
尤其在沿海地区，伴随着大量的海洋资源的开发和利用，特别是大港油田、春晓油气田等的建设，大量新兴的海上风力发电设施的落成，使得供用电系统对电缆的需求迅猛增长；同时，随着互联网技术的日新月异，中国沿海岛屿的军队和民间对高速网络传输的需求逐渐加大，3G等新兴通讯技术的实用化，使得市场对海底通讯光缆的需求也日益增大。
由此可见，海底光电缆的制造及施工已成为一个巨大的市场，伴随着竞争加剧以及市场的规模化、标准化，这一行业的各方各面均面临着巨大的机遇和挑战。
海底光电缆施工，尤其是超大截面海底电缆施工，对施工船舶的要求较高，对施工船舶的抗风能力，大流速下的船体稳性要求较高。
而在当今中国，沿海地区已经开始大力发展110KV以上等级海缆，其重量更是达到了每千米35吨至70吨，允许最小弯曲半径也要达到3至4米，而部分超高压海底电缆，如220KV 甚至500KV的海底电缆，其重量以及最小弯曲半径将会更大。
虽然西方已经有万吨乃至数万吨的海缆敷设施工船存在，但由于其施工成本极高，同样敷设一根10公里的110KV海底电缆，其价格可能比国内的单位高出数倍，因此，大量运用国外的施工船舶和力量并不适合我国的国情。
因此，在吸取国外优秀经验的同时，应结合自身的条件，摸索出一条适合当前国内发展的道路，利用现有的船舶资源，通过合理、科学的设计、管理，构建安全可靠的理论，与实践相结合，成为了现阶段海底光电缆敷设船设计的重中之重。
海底电缆牵引锚方式敷设施工工法
海底电缆牵引锚方式敷设施工工法电气安装公司赵宏宇、樊洪军、张宏卫目录一、前言 (3)二、工法特点 (4)三、适用范国 (4)四、工艺原理 (4)五、工艺流程及要点 (5)六、机具设备 (10)七、劳动组织及HSE管理 (13)八、质量要求 (14)九、效益分析 (16)十、应用实例 (17)一、前吕目前国内敷设主要有三种方式：1、深海长距离海底电缆敷设，利用两条拖轮左右带动工作船进行海底电缆的敷设。
因为深海作业，电缆、光缆一般不进行埋深。
在上海舟山群岛处由于渔船拉网作业将中美海底光缆两次拖断，造成很大经济损失。
并且海底电缆敷设时对电缆、光缆敷设量不好控制，敷设电缆、光缆浪费很大。
2、工作船依靠自己的工作锚进行移船敷设海缆方式。
工作船前后共八个锚，通过抛锚船沿电缆路由方向抛锚，工作船再依靠锚机拉动，使自己向前移动，从而进行电缆敷设。
这种方式敷设海底电缆速度慢，并且在工作区域海缆、海管错综复杂时抛锚有可能伤及海底电缆、海底管线，施工十分危险。
同时也有跑锚的危险。
3、采用牵引钢缆带动工作船进行移船并利用水力埋设犁敷设海底电缆方式。
敷设海底电缆的速度由工作船主卷扬机控制。
水力埋设犁冲埋敷设方式利用水力埋设犁自重及水压进行电缆敷设，较适合坦岛海域海底表层内为淤泥质粉质粘土及粉沙，局部有硬质粘土（铁板砂）的特点；并且这种施工简便灵活适应埋岛海域海底电缆、海底管线复杂的特点。
我分公司从98年6月至2008年，己成功敷设了近百条电缆，截面从3*7Omm2至萨285mm2,长度从几百米至3.5公里，均取得了投产送电一次成功的佳绩。
电缆埋深经青岛海洋大学海底检测全部符合设计要求。
工程验交一次合格率100%,质量优良率90%。
二、工法特点1、适用中短距离海底电缆敷设施工，具有灵活机动、施工工期短等特点。
2、与前二种施工方式相比，减少对海上作业船舶和设备的要求。
3、采用先进的工艺和方法。
如利用PLC和工控软件对埋设机的各种参数进行实时监测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.埋设深度
❖ 水下电缆的埋深是从安全防护和实现投资 两方面综合考虑的。
❖ 按通航船舶的吨位和河床的土质可分为浮 埋、浅埋和深埋三种。
❖
追 求 至 善 凭 技术开 拓市场 ，凭管 理增创 效益， 凭服务 树立形 象。2020年 12月 13日 星期日 上午1时 50分3秒 01:50:0320.12.13
❖
严 格 把 控 质 量关， 让生产 更加有 保障。 2020年 12月上 午1时50分 20.12.1301:50December 13, 2020
❖ （1）利用电缆自重下沉或放在坚硬的泥质 河床上的埋设方式称为浮埋。
也有采用水泥装入麻袋中，覆盖在电缆上。
浮埋一般适用于不通航或船只稀少的内河航道。
在船只锚链长度不及水深的海洋中或没有抛锚 可能的海域内，也有不覆盖水泥袋而直接将电 缆放在河床上的敷设方式。
7
3.埋设深度
❖ （2）电缆敷设水底后，使用高压水泵将电 缆周围泥沙吹散，利用电缆的自重沉入泥 土中，深度一般达1m左右，称为浅埋。
11
退扭架
12
2.水下电缆敷设作业用敷设、埋设机具 （2）溜槽，溜槽是电缆敷设时的通道，使
电缆能保持一定的形状和要求，通过各 机具敷入水中装置。有半圆溜槽、斜溜 槽、过渡溜槽、平溜槽四种。 （3）水下电缆敷设布缆机。布缆机在敷设 施工中的作用是牵引电缆和制动电缆。 （4）计米器。计米器是用来测量敷设电缆 长度的计算装置。 （5）张力测定器。张力测定器用来检测电 缆在施工时所承受的张力。
10
2.水下电缆敷设作业用敷设、埋设机具 敷设、埋设机具有退扭架、溜槽、布缆机、
计米器、张力测定器、入水槽、入水角 度指示器和埋深作业用的埋设机等。 （1）退扭架。由于电缆在盘绕装船时会形 成扭转现象而产生扭应力，因此，在电 缆敷设施工前，必须将其电缆的扭应力 释放掉，使其恢复自然状态，以便敷设。
❖
科 学 ， 你 是 国力的 灵魂； 同时又 是社会 发展的 标志。 上午1时 50分3秒 上午 1时50分 01:50:0320.12.13
❖
每 天 都 是 美 好的一 天，新 的一天 开启。 20.12.1320.12.1301:5001:50:0301:50:03Dec-20
❖
人 生 不 是 自 发的自 我发展 ，而是 一长串 机缘。 事件和 决定， 这些机 缘、事 件和决 定在它 们实现 的当时 是取决 于我们 的意志 的。2020年 12月 13日 星期日 1时50分 3秒Sunday, December 13, 2020
❖
天 生 我 材 必 有用， 千金散 尽还复 来。01:50:0301:50:0301:5012/13/2020 1:50:03 AM
❖
安 全 象 只 弓 ，不拉 它就松 ，要想 保安全 ，常把 弓弦绷 。20.12.1301:50:0301:50Dec-2013-Dec-20
❖
得 道 多 助 失 道寡助 ，掌控 人心方 位上。 01:50:0301:50:0301:50Sunday, December 13, 2020
电力电缆线路
第十二讲 水下电缆的敷设
电气工程学院
1
201302
❖ 复习
请列举电缆敷设施工中常用的设备和工具。
请简述直埋电缆的敷设施工程序。
穿越道路的施工方法有哪几种？
钢丝绳绑扎牵引施工时使用尼龙绳还是 麻绳？为什么？
排管敷设前应该进行什么检查？
敷设在桥梁上的电缆应该采取哪些特别 防护措施？
电缆施工的质量管理主要应注意哪两个 方面？
❖ 浅滩 ❖ 水域内
15
四、水下电力电缆的埋设
❖ 1.用于水底电缆埋设的机械及施工方法 ❖ （1）犁式开沟机敷设水底电缆及施工。
16
四、水下电力电缆的埋设
❖ 1.用于水底电缆埋设的机械及施工方法 ❖ （2）水力喷射埋设机及施工方法 ❖ （3）机械切削式埋设机及施工方式。
17
❖ 综上所述，采用水底施工机械的施工方法分将水 底电缆敷设好后再进行埋设和边敷设边埋设。
44
❖
树 立 质 量 法 制观念 、提高 全员质 量意识 。20.12.1320.12.13Sunday, December 13, 2020
❖
人 生 得 意 须 尽欢， 莫使金 樽空对 月。01:50:0301:50:0301:5012/13/2020 1:50:03 AM
❖
安 全 象 只 弓 ，不拉 它就松 ，要想 保安全 ，常把 弓弦绷 。20.12.1301:50:0301:50Dec-2013-Dec-20
❖ 1.水下电缆工程敷设施工用船舶 ❖ 第一类，是直接参加电缆敷设或埋深作业
的专业施工船舶，一般分为敷设施工船、 埋设施工船、敷设和埋设并行的施工船。
❖ 第二类，是不直接参与电缆施工的辅助船 舶，仅在电缆的施工中配合专业船舶的正 常作业而提供必不可少的技术、后勤保障， 如普通的水上船舶，包括拖轮、锚艇、潜 水工作船和交通艇等。
适用于小型船只出入的水域或海底电缆接近堤 岸浅滩登陆地段。
❖ （3）电缆埋设在河床下3~5m（大于大型船 舶的锚齿长度）左右，适用于大型船舶来往的 海域，称为深埋。
它的优点是能用电缆埋设机敷设电缆，也可用挖泥 船将河床挖成需要深度的电缆沟，待电缆敷入沟内 后覆土回填。
8
9
三、水下电力电缆施工程工准备工作
❖ （2）筒装敷设
19
❖ （3）圈装敷设
20
❖ 五、全球定位系统
❖ 水底电缆敷设时，确定电缆按设计的路径 敷设是极其重要的。
❖ 但在江河、湖泊、海域上，要确定敷设船 舶所在位置，仅靠六分仪是不可能达到设 计精度要求的。
❖ 由于全球定位系统（GPS）的研制成功， 将其应用到电缆水底敷设，进行导航定位 时具有极高的精度，它能使敷设电缆的定 位精度精确到5m左右。
长距离、大容量的跨海联网
工程，也是世界上继加拿大
之后第二个同类工程。
33
牵引
34
上岸
35
上岸（2）
36
37
38
❖ 六、水底电缆力学计算
❖ 1.退扭力计算 ❖ 为了将电缆制造厂的电缆送至施工地点，
电缆经常采用盘装或堆成圈状或筒装状。
39
40
❖ 2.弯曲半径和张力 ❖ 水底电缆自敷设船自由沉入水底，处在悬垂轨
❖
牢 记 安 全 之 责，善 谋安全 之策， 力务安 全之实 。2020年 12月 13日星 期日1时 50分3秒 Sunday, December 13, 2020
❖
相 信 相 信 得 力量。 20.12.132020年 12月 13日 星期 日1时 50分3秒 20.12.13
谢谢大家！
❖
每 一 次 的 加 油，每 一次的 努力都 是为了 下一次 更好的 自己。 20.12.1320.12.13Sunday, December 13, 2020
迹线上出现有上下两个弯曲，保持张力也是为 了保证弯曲半径在允许范围内， ❖ 上弯曲是电缆入水的自由弯曲，一般用放线弧 形滑滚槽控制。 ❖ 下弯曲是电缆沉入水底自由接触水底时的弯曲。
41
42
❖ 3.悬垂轨迹电缆长度计算
43
问题：
❖ 请列举电缆敷设施工中常用的设备 和工具。
❖ 请简述直埋电缆的敷设施工程序。
❖ 前者主要用于已敷电缆的埋深，包括已运行一段 时间的电缆和电缆发生故障及打捞修理后电缆的 埋深，后者则用于新建水底电缆工程的埋深。
❖ 浅水、滩涂和登陆段的埋设可采用先敷设后埋深 的方法。此外，电缆上面还要覆上水泥盖板，在 电缆上套上铸铁或钢质关节套管。图3-49
18
❖ 2.根据电缆运输包装方式选用敷设方法 ❖ （1）盘装敷设
14
四、水下电力电缆的埋设
❖ 近年来，随着水底电缆施工技术的不断发展和完 善，尤其是水下埋设机和开发研制和成功应用， 水底敷设工程已得到广泛应用。
❖ 电缆埋设在水底，可防止因船舶抛锚、渔业捕捞 对电缆产生的机械损坏以及因水底流速使电缆和 水底发生摩擦、震动等。·
❖ 水底电缆埋设与陆地敷设的施工方法基本相同。 它分水底电缆敷设和水底电缆埋设两种施工方法。
烯绝缘电缆。
3
❖ 2.水下电缆订货长度 ❖ 除依据敷设路径的实测长度外， ❖ 还应考虑水底的地形起伏、敷设时各种施工方法
造成的偏移轴线距离大小及其他因素影响来确定 的，并应留有充足的余量。 ❖ 按照我国目前施工的水平，水下电缆订货长度余 量推荐值见表3-13
4
二、水下电缆路径选择
❖ 广阔的海底、江底和河底并不是每处都适合敷设电缆， 确定水下电力电缆路径比确定陆地电缆路径复杂得多。
❖ 1.水下电缆线路路径调查
❖ 执行规范：《海道测量规范》（GB12327-1990)、《海 图图式》（GB12317-1990）、交通局《港口工程技术规 范》（1987年版）。
❖ 调查的主要内容有：
❖ （1）两端登陆点调查 ❖ （2）水底地形、地质调查 ❖ （3）水底障碍物的调查 ❖ （4）水文气象调查
❖
做 专 业 的 企 业，做 专业的 事情， 让自己 专业起 来。2020年 12月 上午 1时50分 20.12.1301:50December 13, 2020
❖
时 间 是 人 类 发展的 空间。 2020年 12月13日 星期 日1时50分 3秒 01:50:0313 December 2020
13
2.水下电缆敷设作业用敷设、埋设机具 （6）入水槽及入水角度指示器。入水槽是
敷设船上电缆入水前的最后一个机具。 电缆通过入水槽既受到电缆对它产生的 压力，又会受到由船舶调向、偏位所产 生的侧向力，因此入水槽的设计安装必 须牢固可靠。 （7）其他辅助机具。其他辅助机具包括电 缆登陆时的牵引卷扬机、充气浮胎、电 缆托轮、绑扎电缆用的绳索、木撬杠等。
