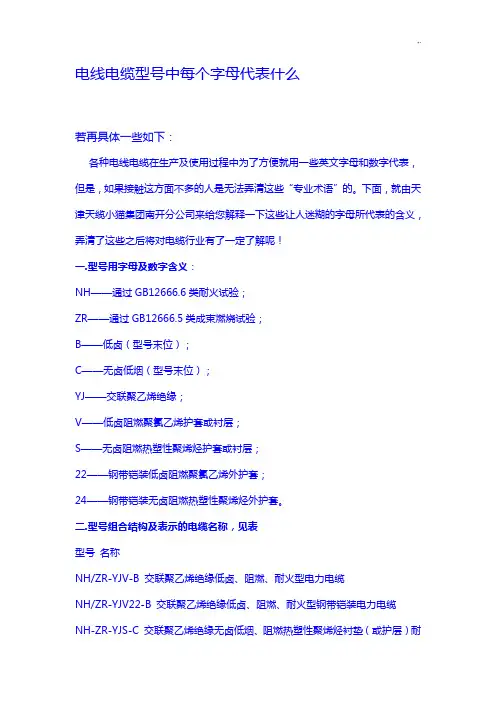

电线电缆代号意义

一、 R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、ZR—阻燃型NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型二：通用各种字母代表的含义： A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁, 半,编(织),泵,布,(聚)苯(乙烯),三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

1、电缆通用符号表示的含义：〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安〔2〕用途，K－控制电缆，P－信号电缆，DJ－计算机电缆〔3〕绝缘层。

V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，〔4〕导体。

T－铜芯缺省表示，L－铝芯。

〔5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。

YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆四、电线知识： 1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示) 〔2〕导体。

T－铜芯(缺省表示)，L－铝芯，R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他。

R－软电线，P－屏蔽，B－平行电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(太长了！)“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

电缆的规格型号代表的含义一型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV 请登陆:输配电设备网浏览更多信息②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

而且两者规格结构不同，因此有两种表示方法：①将主干电缆和支线电缆分别表示，如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1KV支线电缆：FD-YJV-4*（1*25）+1*16 0.6/1KV这种方法在设计时尤为简明，可以方便地表示出支线规格的不同②将主干电缆和支线电缆连同表示，如：FD-YJV-4*（1*185/25） +1*95/160.6/1KV这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：由于分支电缆主要由于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。

二、产品型号中拼音字母所代表的意义（无括号的字）A：（聚）胺（脂），安（装），铝塑料护套（Alpeth）请登陆:输配电设备网浏览更多信息B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补，平行C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充，偿，（黄腊）绸，（三）醋（酸薄膜），自承式D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡皮），镀E：二（层），野（外），对称结构（代号），乙（丙橡皮）（EPR）F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙烯（YF）G：钢、沟、改（性漆）、管、高（压）H：合（金），环（氧漆），焊、花、通讯电缆（用途代号），H（H型，即分相屏蔽结构），寒J：绞、加（强），加（厚），锯，局（用）K：（真）空，卡（普隆），控制，铠装，空心L：铝、炉、腊（克）、沥（青）、（防）雷、磷M：棉（纱）、麻、母（线）、帽、膜N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火O：同轴（结构代号）P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电缆（用途代号）Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯醇缩醛）R：软、人（造）丝、日用（用途代号），（耐）热（化）。

S：刷，丝，射频（用途代号），双，钢塑料护层(Stalpeth)，低烟无卤阻燃护套T：铜、梯、特、通、陶、电梯、探U：矿、棉（指石棉），矿用（用途代号）V：（P）V（C）（聚氯乙烯）W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号）X：橡（力缆）、聚酰胺、橡（皮绝缘）Y：硬，园，油，氧，（耐）油，移动（用途代号），聚乙烯，压Z：（聚）酯，纸，（电）钻，中型，综（合）YJ：交联聚乙烯绝缘P2：铜带屏蔽ZRK：系列代号，表示阻燃型控制电缆电线电缆代号一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层二、电缆的型号组成数据如下[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。

裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。

第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。

有时为了突出该项，把此项写到最前面。

如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

电力电缆铠装和外护套数字数字标记铠装层外被层或外护套0无---1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝---5皱纹(轧纹)钢带---6双铝(或铝合金)带---7铜丝编织---8钢丝编织三、常规电缆的规格型号、名称、使用范围VV VLVVY VLY 聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆，敷设在室内、隧道及管道中，电缆不能承受机械外力作用。

VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆，敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。

VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。

YJV YJLVYJY YJLY 交联聚乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用。

YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。

YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。
