电力变电站防雷防电安全知识培训
发电厂和变电站的防雷保护
ud iL Rch
独立避雷针离配电构架的距离
为了防止避雷针与被保护的配电构架或设备之间的空气间隙 Sk被击穿而造成反击事故；为了防止避雷针接地装置和被保 护设备接地装置之间在土壤中的间隙Sd被击穿：
iL
A SK 1
K
要求：
h
2 Sd
L
d
sk>0.3Rch+0.1h sd >0.3Rch
Rch
在一般情况下， sk不应小于5m， sd不应小于3m。
7.2、变电所内避雷器的保护作用
7.2、变电所内避雷器的保护作用
装设避雷器是变电所对入侵雷电过电压波进行防护的主 要措施，它的保护作用主要是限制过电压波的幅值。但 是还需要有“进线段保护”与之配合。 避雷器的保护作用基于三个前提： 它的伏秒特性与被保护绝缘的伏秒特性有良好的配合; 它的伏安特性应保证其残压低于被保护绝缘的冲击电气 强度; 被保护绝缘必须处于该避雷器的保护距离之内。
发电厂和变电所雷电过电压来源及危害
雷直击发电厂和变电所 雷击输电线路产生的过电压沿线路侵入 发电厂和变电所 造成大面积停电。发电机、变压器等主 要电气设备的内绝缘大都没有自恢复的 能力
过电压防护的主要措施
防止直击雷过电压的主要措施是装设专门的避雷针或 悬挂避雷线。
对雷电侵入波过电压防护的主要措施是在发电厂、变 电站内装设避雷器，同时在线路进线段上采取辅助措 施。
是一幅值为避雷器残压
的斜角平顶波。幅值为 5KA时的残压Ub.5.
2.避雷器和保护物之间有一定的距离时的情况
2.避雷器和保护物之间有一定的距离时的情况
斜角平顶波
避雷器动作后，由于波在1、2间
发生折、反射，使得设备绝缘上
防雷安全培训制度[1]
![防雷安全培训制度[1]](https://img.taocdn.com/s3/m/919336c903d276a20029bd64783e0912a2167cb9.png)
防雷安全培训制度前言雷电是一种常见的自然灾害，其对人们的生命财产造成的威胁不容忽视。
为了保障企业和员工的安全，必须建立完善的防雷安全制度，提高员工的防雷意识和能力，降低雷击风险。
本文将会介绍防雷安全培训制度。
培训内容一、基础知识防雷安全培训的基础知识包括：•雷电的形成过程和特点；•雷击的危害与后果；•防雷装置的种类和作用；•雷电防护的基本原理和措施；•雷电监测和预警系统的基本结构和原理。
员工必须掌握以上基础知识，以便更好地理解和应对雷击风险。
二、防雷装置及操作维护1.防雷装置安装前的准备工作：员工应该明确防雷装置的布局方案和施工图纸，检查材料和工具是否齐备，确保安装工作的质量。
2.防雷装置的安装和调试：员工应熟练掌握防雷装置的安装和调试技能，并严格安装质量要求。
3.防雷装置的操作：员工应熟记防雷装置的操作流程和基本原则，做好日常操作和维护工作。
三、现场管理1.雷电监测和预警系统的日常维护：员工应做好雷电监测和预警系统的日常维护工作，确保系统的正常运行。
2.雷电预防措施的实施：员工应按照雷电预防措施实施计划，加强各级领导和员工对雷电预防工作的重视，确保安全生产。
培训方式防雷安全培训可以采用以下方式：1.现场指导。
现场指导是培训的最好方法之一，能够让员工在实际操作中学习掌握技能和知识。
2.录制视频。
将培训内容录制成视频并制成光盘或U盘发放给员工自学，便于多次学习。
3.线上培训。
通过网络培训平台进行在线直播或录制视频，便于跨地域培训。
4.班内培训。
将员工分批组成班级，由专业讲师进行统一教育。
培训周期防雷安全培训应当进行连续性的学习和培训，不间断地提高员工的防雷意识和能力。
具体周期可以根据实际情况而定，建议按季度或半年度开展培训。
培训后的效果评估对于防雷安全培训的效果评估应从多个方面进行：包括员工的学习效果、防雷装置的使用效果和现场管理的效果等。
结语防雷安全是企业的必要安全措施之一，防雷安全培训制度的建立有利于提高员工的防雷意识和能力，预防雷电灾害，保障企业和员工的生命财产安全。
发电厂和变电所的防雷保护
分析用图
避雷器上的电压
变压器上的电压波形
变压器承受雷电波能力
U c.5
2
l
Uj
变电所中变压器距避雷器的最大允许电气距离
lm
U j U c.5
2 /
三.变电所的进线段保护
保护目的：
为使变电所内避雷器能可靠地保护电气设 备，限制流经避雷器的电流幅值不超过 5kv、限制侵入波陡度α不超过一定的允 许值
1.进线段首端落雷，流经避雷器电流的计算 计算条件：
进线段1---2公里 雷电侵入波最大幅值为线路绝缘50%冲击 闪络电压
原理接线和等值电路图
3. 35kv及以上变电所的进线段保护
计算方程：
2.进入变电所的雷电波陡度α的计算
u
u
l
0.5
0.008u hd
令v=300m/us,陡度化为kv/m单位
2u
ib
ub z1
z1
ub
ub
ib
z1 2
u
用图解法求解
分析
避雷器电压有两个峰值：
uch
避雷器冲击放电电压，由于阀式避雷
器的伏的特性较平，可认为是一个定
值
uca 避雷器最高的残压，由于流经避雷器
的雷电流一般不超过5kA，因此其值取 为5kA下的残压
(2).变压器和避雷器之间有一定的电器距离 接线图
110kv及以上 可以相连，若ρ>1000Ω·m 应 加集中接地装置
35—60kv 当ρ<=500Ω·m 允许相连，但应 加集 中接地装置
当ρ>500Ω·m 不允许相连
二.变电所的侵入波保护
1.阀式避雷器的保护作用分析
(1).变压器与避雷器之间的距离为零
变电站防雷与接地
第四十一页，编辑于星期六：点 五十三分。
4、变电所进线段的保护 变电所进线段保护的作用在于限制流经 避雷器的雷电流和限制入侵波的陡度。 5、三相绕组变压器的防雷保护 当变压器高压侧有雷电波入侵时，通过 绕组间的静电和电磁耦合，在其低压侧 也将出现过电压。为了限制这种过电压， 只要在任一相低压绕组直接出口处对地 加装一个避雷器即可，中压绕组虽也有 开路的可能，但其绝缘水平较高，一般 不装。
1、中性点直接接地电力系统 主要优点是：单相接地时，其中性点电 位不变，非故障相对地电压接近于相电 压（可能略有增大），因此降低了电力 网绝缘的投资，而且电压越高，其经济 效益也越大。
5
第五页，编辑于星期六：点 五十三分。
2、中性点不接地电力系统 主要优点是运行可靠性高。单相接地时， 不能构成短路回路，接地相电流不大， 电力网线电压的大小和相位关系仍维持 不变，但非接地相的对地电压升为线电 压。
第三节 防雷装置
一、避雷针 二、避雷线（又称架空地线） 三、避雷器
2222
第二十二页，编辑于星期六：点 五十三分。
一、避雷针
1、用途 为了防止设备免受直接雷击，通常采用装 设避雷针或避雷线的措施，避雷针高于被 保护物，其作用是将雷电吸引到避雷针本 身上来并安全地将雷电流引入大地，从而 保护了设备。
一、雷电的形成 二、雷电过电压 三、雷电的危害
17 17
第十七页，编辑于星期六：点 五十三分。
一、雷电的形成
雷电产生原因的解释很多，现象也比较复 杂。几个主要名次如下： （1）雷云 （2）导电通道 （3）先导放电 （4）主放电阶段（回击放电）
1188
第十八页，编辑于星期六：点 五十三分。
二、雷电过电压
3333

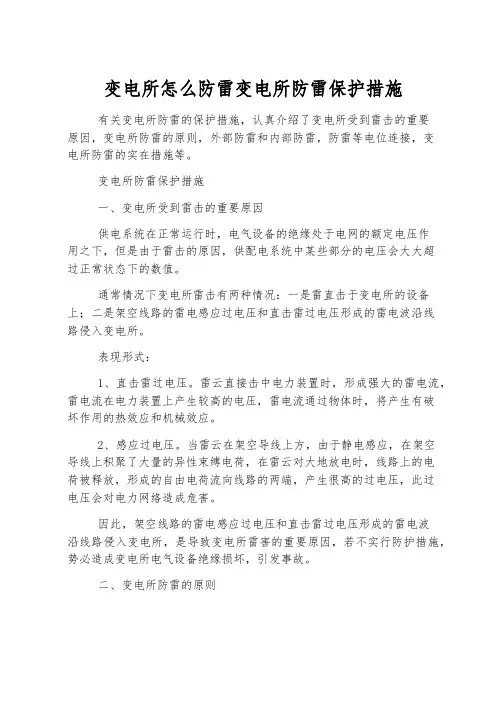

变电所怎么防雷变电所防雷保护措施
变电所怎么防雷变电所防雷保护措施有关变电所防雷的保护措施，认真介绍了变电所受到雷击的重要原因，变电所防雷的原则，外部防雷和内部防雷，防雷等电位连接，变电所防雷的实在措施等。
变电所防雷保护措施一、变电所受到雷击的重要原因供电系统在正常运行时，电气设备的绝缘处于电网的额定电压作用之下，但是由于雷击的原因，供配电系统中某些部分的电压会大大超过正常状态下的数值。
通常情况下变电所雷击有两种情况：一是雷直击于变电所的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。
表现形式：1、直击雷过电压。
雷云直接击中电力装置时，形成强大的雷电流，雷电流在电力装置上产生较高的电压，雷电流通过物体时，将产生有破坏作用的热效应和机械效应。
2、感应过电压。
当雷云在架空导线上方，由于静电感应，在架空导线上积聚了大量的异性束缚电荷，在雷云对大地放电时，线路上的电荷被释放，形成的自由电荷流向线路的两端，产生很高的过电压，此过电压会对电力网络造成危害。
因此，架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所，是导致变电所雷害的重要原因，若不实行防护措施，势必造成变电所电气设备绝缘损坏，引发事故。
二、变电所防雷的原则针对变电所的特点，其总的防雷原则是将绝大部分雷电流直接接闪引入地下泄散（外部保护）；堵塞沿电源线或数据、信号线引入的过电压波（内部保护及过电压保护）；限制被保护设备上浪涌过压幅值（过电压保护）。
这三道防线，相互搭配，各行其责，缺一不可。
应从单纯一维防护（避雷针引雷入地无源保护），工变电器为三维防护（有源和无源防护），包括：防直击雷，防感应雷电波侵入，防雷电电磁感应等多方面系统加以分析。
1、外部防雷和内部防雷避雷针或避雷带、避雷网引下线和接地系统构成外部防雷系统，重要是为了保护建筑物免受雷击引起火灾事故及人身安全事故；而内部防雷系统则是防止雷电和其它形式的过电压侵入设备中造成损坏，这是外部防雷系统无法保证的。

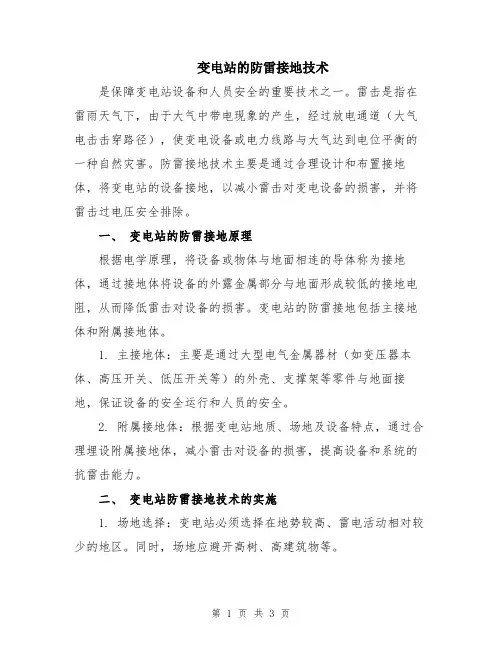

变电站的防雷接地技术
变电站的防雷接地技术是保障变电站设备和人员安全的重要技术之一。
雷击是指在雷雨天气下，由于大气中带电现象的产生，经过放电通道（大气电击击穿路径），使变电设备或电力线路与大气达到电位平衡的一种自然灾害。
防雷接地技术主要是通过合理设计和布置接地体，将变电站的设备接地，以减小雷击对变电设备的损害，并将雷击过电压安全排除。
一、变电站的防雷接地原理根据电学原理，将设备或物体与地面相连的导体称为接地体，通过接地体将设备的外露金属部分与地面形成较低的接地电阻，从而降低雷击对设备的损害。
变电站的防雷接地包括主接地体和附属接地体。
1. 主接地体：主要是通过大型电气金属器材（如变压器本体、高压开关、低压开关等）的外壳、支撑架等零件与地面接地，保证设备的安全运行和人员的安全。
2. 附属接地体：根据变电站地质、场地及设备特点，通过合理埋设附属接地体，减小雷击对设备的损害，提高设备和系统的抗雷击能力。
二、变电站防雷接地技术的实施1. 场地选择：变电站必须选择在地势较高、雷电活动相对较少的地区。
同时，场地应避开高树、高建筑物等。
2. 合理布置主接地体：主接地体应设计成具有足够导电面积的图形，如网状和圆环状接地体。
接地体应选用优质的电气导体，并与设备连接牢固。
在设备竖立位置上应采用并联接地体的方式，以减小接地电阻。
3. 合理布置附属接地体：根据场地特点和设备分布情况，合理选取附属接地体的类型和布置位置。
一般根据雷击概率和设备电击承受能力等因素，将附属接地体分为雷击电流引入接地体和对大规模雷电集中放电有吸收作用的避雷针等。
4. 接地体的埋设：接地体的埋设需要注意以下几点：- 保证接地体与地面的良好接触。
接地体与地面接触不良会导致接地电阻增加，从而减小防雷的效果。
- 埋设深度要适当，一般要求超过地面0.5米，以保证稳定性和防腐能力。
- 不同接地体之间需要保持一定的距离，以防止相互干扰。
5. 接地电阻测试：接地电阻是衡量接地效果的重要指标之一。
防雷技术基础知识培训
防雷技术
1.2 防雷装置
❖ 闪接器：避雷针、避雷线、避雷网、避雷带、金属屋面 可作为闪接器。
❖ 避雷器：有阀型、管形和保护间隙三种类型。
❖ 下引线：常用园钢或扁钢制成，要求路线尽可能短。建 筑物和构筑物的金属结构可用作下引线，但须连接可靠。
❖ 接地装置：与一般接地装置相同。
要求：用园钢直径≥10mm，用扁钢厚度≥4mm、截面积 ≥100mm2，用角钢厚度≥4mm，用钢管壁厚≥3.5mm。
由此可见雷电的放电 通道是弯曲的。
雷电形成的原因
雷雨云
一般专业书中讲的雷雨云就是指积雨云。云的形成过程 是空气中的水汽经由各种原因达到饱和或过饱和状态而发生 凝结的过程。使空气中水汽达到饱和是形成云的一个必要条 件，其主要方式有： ① 水汽含量不变，空气降温冷却； ② 温度不变，增加水汽含量； ③ 既增加水汽含量，又降低温度。
➢ 离开墙壁或树木8米以上、离开小山、或隆起的小道； ➢ 尽量离开海滨、湖滨、河边、池旁、铁丝网、旗杆、 烟囱、宝塔、金属晒衣绳、以及无防雷保护的小建筑物；
➢ 在户内尽量离开电源线、电话线、电视机天线、以 及与其相连的设备1.5米以上；
➢ 关闭门窗，以防雷球进入。
1.4雷电的简介
这就是壮 观的雷电
防雷技术基础知识培训
1.1 雷电事故
❖ 雷电：是大自然分离和积累的电荷放电现象。 ❖ 特点：雷电放电具有电流大电压高的特点，有极大的破坏力。 ❖ 建议：建筑物和构筑物，特别是具有爆炸和火灾危险的建筑物和构筑物、 发电厂、电力线路和变电站，油库，以及个人都必须考虑防雷措施。
雷击案例
事事故故原经因过：： 1989年（81月）2由1日于，设东计营和－施黄工岛时输没油有管考线虑末防站雷油问库题，罐 一座内2钢.3和万金立属方构米件非互金不属连油接罐，（因5号此罐不）能爆及炸时起排火除，雷随电 后又强将电旁场边的的感一应座电非，金导属致油了罐雷（电4产号生罐火）花引引爆燃，油并气使的 另外可三能座性容。量1万立方米的金属罐引燃，造成19人死 亡，7（8人2）受防伤雷，设烧施掉不原合油要3.6求万，吨长，年烧锈毁蚀大失型去油了罐应五有
变电站安全教育培训记录内容
变电站安全教育培训记录内容一、培训目的变电站作为电力系统的重要组成部分，其安全稳定运行对保障供电质量和人员生命财产安全具有重要意义。
因此，为了提高变电站工作人员的安全意识和工作技能，加强对变电站安全管理的认识，本次培训旨在全面介绍变电站的安全要求和操作规程，提高人员的安全意识和应急处理能力。
二、培训内容1. 变电站的基本概念和组成：介绍变电站的定义、功能和基本组成，包括主变压器、断路器、隔离开关、电流互感器等设备的作用和特点。
2. 变电站的安全要求：详细介绍变电站的安全要求，包括场地选址、设备布置、环境管理等方面的规定。
重点强调防雷、防火、防爆等安全措施的重要性，提醒人员要时刻保持警惕并妥善处理各类安全隐患。
3. 变电站的操作规程：详细讲解变电站的操作规程，包括设备操作、事故处理、应急救援等方面的内容。
强调人员必须熟悉设备的正常操作流程，遵守各项操作规定，严禁违章操作，确保变电站的安全稳定运行。
4. 变电站的事故案例分析：通过分析实际发生的变电站事故案例，总结事故原因和教训，让培训对象深刻认识到安全意识和规范操作的重要性。
同时，针对不同类型的事故，讲解相应的应急处理方法和预防措施，提高人员的应急处理能力。
5. 变电站的安全检查和维护：介绍变电站的安全检查和维护工作，包括定期巡视、设备维护、设备状态监测等内容。
强调人员要按照规定进行定期检查和维护，及时发现和排除隐患，确保设备的安全可靠运行。
三、培训形式本次培训采用多种形式，包括讲座、案例分析、实地考察和模拟演练等。
讲座环节主要由专业人员进行，通过PPT、视频等多媒体形式进行内容讲解。
案例分析环节通过分析实际案例，让培训对象深入了解变电站事故的原因和处理方法。
实地考察环节将组织人员到变电站现场进行实地观摩，并重点介绍各种设备的操作和维护。
模拟演练环节将组织人员进行应急处理演练，提高其应对突发情况的能力。
四、培训效果评估为了评估培训效果，将进行以下几个方面的评估：1. 培训前后的知识测试：通过对培训前后进行知识测试，评估培训对象的知识掌握程度和培训效果。
防雷防电安全教育知识_防雷电安全小常识
防雷防电安全教育知识_防雷电安全小常识防雷防电意识，保障人民生命财产安全。
以下是由店铺整理关于防雷防电安全教育知识的内容，希望大家喜欢!防雷防电安全教育知识一、雷电预警信号如何分级及防御?雷电预警信号分三级，分别以黄色、橙色、红色表示。
(一)雷电黄色预警信号标准：6小时内可能发生雷电活动，可能会造成雷电灾害事故。
防御指南：1、政府及相关部门按照职责做好防雷工作。
2、易燃、易爆、危险化学物品应尽快放置到安全场所或采取安全防护措施，取消上述物品警报实效内的运输计划。
3、密切关注天气，尽量避免户外活动，取消警报实效内户外的生产、旅游、体育、集会、商业等活动计划。
4、处在户外且附近没有安全避护场所的人员应尽快返回，游乐场所尽快安排停运户外设施，并把游人安置到安全场所。
5、处在未经防雷检测或检测不合格场所的人员应特别注意加强防范。
(二)雷电橙色预警信号标准：2小时内发生雷电活动的可能性很大，或者已经受雷电活动影响，且可能持续，出现雷电灾害事故的可能性比较大。
防御指南：1、政府及相关部门按照职责落实防雷应急措施。
2、安排人员密切监视易燃、易爆、危险化学物品储存场所，应急专业处置队伍集合待命;停止上述物品的运输，就近妥善处置。
3、停止户外的生产、旅游、体育、集会、商业等活动;不要在室外游泳和水面附近活动。
4、游乐场所立即停运户外设施，并把游人安置到安全场所;位于房顶、脚手架、塔吊等高空作业人员立即停止作业并转移到安全地带。
5、不要在树木、塔吊、变压器下及孤立的棚子和小屋里避雨，应当尽快躲入有防雷设施的建筑物或者汽车内，并关好门窗。
6、在空旷场地不要打伞，发现雷电时不要把农具、羽毛球拍、高尔夫球杆等扛在肩上，不要骑马、骑自行车、电动车和摩托车。
7、切断危险电源，远离电线、变压器等带电设备，远离铁塔、烟囱、电线杆、旗杆、各种天线等高大物体，远离建筑物的避雷针及其下引线，远离铁丝网、水管、金属门窗和其他类似金属装置。
特高压变电站的防雷保护
特高压变电站的防雷保护特高压变电站是负责输电的重要设施，其稳定运行与安全操作至关重要。
雷电是特高压变电站运行中必须防范的自然现象之一，如果不采取有效的防雷保护措施，将会给变电站造成严重的损失。
因此，特高压变电站的防雷保护措施十分重要。
一、防雷保护的基本原理防雷保护的基本原理是采取一定的防护措施，使雷电电流在安全的通道上流动，保护特高压变电设施和相关设备，避免雷电直接击中变电站从而造成设备的损坏和人员的伤亡。
1. 建造避雷针：特高压变电站上方需要建造一定高度的避雷针，使其成为电气系统的最高点，引导雷电电流沿路排放，形成安全的通道。
2. 接地网：在特高压变电站周围铺设接地网，将雷电过电压与大地直接接触，保护变电站不受到雷电的损害。
3. 屏蔽和接地：在特高压设备周围设置防雷屏蔽，有效防止雷电直接击中电气设备。
4. 安装避雷器：在特高压变电站安装避雷器能有效保护电器设备，避免雷电过压对设备造成损害。
5. 特别地面处理：特高压变电站周围的地面需要进行特别的处理，以防止地面反射雷电。
特高压变电站的防雷保护方案的制定是十分关键的，下面介绍几个方案应该获得重点关注。
对于架空线路电缆的防雷保护，主要是通过在高杆上建造避雷针进行防护和按规定距离安装避雷器来达到防雷的目的。
2. 金属屏蔽试验3. 天线防护策略天线是特高压变电站所必须安装的重要设备，防护其又尤为重要。
天线防护策略主要采用金属线圈的方式来实现，这可以有效地抵抗雷电对天线的破坏。
四、总结特高压变电站的防雷保护对于保障电力的稳定和安全至关重要。
在制定防雷保护方案时，需要充分考虑变电站周围的环境和设备，采取针对性的措施，确保有效的防护。
需要指出的是，特高压变电站防雷保护是一项复杂的工程，需要专业人员在工程设计和建设中进行全方位、细致的考虑和措施。
雷电防护安全培训制度范文
雷电防护安全培训制度范文一、培训目的为了提高公司员工对雷电防护的认识，增强雷电防护意识，减少雷电灾害事故的发生，特制定本培训制度。
二、培训内容1. 雷电的基本知识介绍雷电是一种自然现象，是指大气层中不同电荷之间产生放电的过程。
雷电主要有云对云闪电、云对地闪电、云对物体闪电三种形式。
1.1 云对云闪电云对云闪电是不同高度的云之间发生的闪电，通常是从云底到云顶或从云顶到云底的电流。
云对云闪电占所有闪电发生的95%。
1.2 云对地闪电云对地闪电是云与地面之间产生的闪电，其路径通常为云顶向地面。
1.3 云对物体闪电云对物体闪电是云与物体之间产生的闪电，物体可以是建筑物、树木、山脉等。
2. 雷电的危害性介绍雷电灾害是一种非常严重的自然灾害，有可能导致人员伤亡、财产损失、设备故障等后果。
雷电可以通过建筑物的金属结构、电线电缆等传导到室内，对人员和设备产生危害。
3. 雷电防护措施介绍3.1 室外雷电防护室外雷电防护主要包括建筑物的避雷系统的设计和安装，以及设备和人员的避雷保护措施。
建筑物的避雷系统应符合国家相关标准，设备和人员应保持适当的距离。
3.2 室内雷电防护室内雷电防护主要包括建筑物内的接地系统的设计和维护，以及电器设备的保护措施。
接地系统应符合国家相关标准，电器设备应使用符合雷电防护标准的设备。
4. 雷电防护实操演练为了增强员工的雷电防护技能，定期进行雷电防护实操演练。
演练内容包括正确使用避雷器材、紧急疏散演练等。
三、培训安排1. 培训时间本培训将分为一天进行，具体时间为上午9点至下午4点。
2. 培训形式本培训将以面对面教学的形式进行，培训内容包括理论知识讲解、案例分析、实操演练等。
3. 培训地点培训地点为公司会议室或大型培训室。
四、培训评估为了确保培训效果，培训结束后将进行培训评估。
培训评估内容包括知识掌握情况、培训满意度、培训效果等方面。
五、培训记录和证书发放为了记录员工的培训情况，培训结束后将进行培训记录，记录培训时间、培训内容、培训人员等信息，并将发放相应的培训证书。
变电站的防雷保护
在更新与升级防雷设备时，应充 分考虑设备的兼容性和可靠性， 确保其能够正常、稳定地运行。
对更新与升级后的防雷设备进行 验收和性能测试，确保其性能达
标，符合变电站的防雷要求。
04
CHAPTER
变电站防雷保护的未来发展
新型防雷技术的研发与应用
研发更高效、可靠的防雷设备与装置，提高防雷保护的可靠性和稳定性。
2
通过安装传感器和监测设备，实时监测变电站的 防雷设备运行状态和环境气象条件，及时发现异 常情况并采取相应措施。
3
利用人工智能算法对监测数据进行处理和分析， 预测雷电活动趋势和雷击风险，为变电站的运行 和维护提供决策支持。
防雷保护与环境保护的协调发展
在防雷保护措施的设计和实施过 程中，充分考虑环Байду номын сангаас保护的需求， 选用环保材料和设备，降低对环
人员和周边居民的生命安全。防雷保护可以降低雷电对人员安全的威胁。
02
CHAPTER
变电站防雷保护措施
直击雷防护
安装避雷针
在变电站的屋顶和烟囱上安装避 雷针，以吸引雷电并引导电流入
地。
避雷网和避雷带
在变电站的屋面和墙体上设置避雷 网和避雷带，以防止直击雷对设备 造成损坏。
防雷接地
将避雷针、避雷网和避雷带等防雷 设施与大地相连，确保雷电能够安 全导入大地。
电磁感应
雷电放电时产生的电磁场 可能引起变电站设备过电 压，导致设备故障。
防雷保护对电力系统稳定性的影响
保障电力供应
有效的防雷保护可以减少 因雷电造成的设备损坏和 停电事故，保障电力系统 的稳定运行。
防止连锁反应
雷电可能导致变电站设备 故障，引发连锁反应，影 响整个电力系统的稳定性。
防雷防静电基础知识
• 在进行静电接地时，必须注意 下列部位的接地： 1 装在设备内部而通常从外 部不能进行检查的导体； 2 装在绝缘物体上的金属部 件； 3 与绝缘物体同时使用的导 体； 4 被涂料或粉体绝缘的导体； 5 容易腐蚀而造成接触不良 的导体； 6 在液面上悬浮的导体。
固定设备：固定设备（塔、容 器、机泵、换热器、过滤器等） 的外壳，应进行静电接地。若 为覆土设备一般可不做静电接 地。与地绝缘的金属部件（如 法兰、胶管接头、喷嘴等）， 应采用铜芯软绞线跨接引出接 地。 5) 管道系统：管道在进出装置 区（含生产车间厂房）处、分 岔处应进行接地。长距离无分 支管道应每隔100m接地一次。 平行管道净距小于100mm时， 应每隔20m加跨接线。当管道 交叉且净距小于100mm时，应 加跨接线。
就有可能发生电击。由于静电能量很 小，静电电击不致于直接使人致命， 但可能因击坠落摔倒引起二次事故。
• (3)妨碍生产：在某些生产 过程中，如不清除静电， 将会妨碍生产或降低产品 质量。例如，纺织行业， 静电使纤维缠结、吸附尘 土，降低纺织品质量；在 印刷行业，静电使纸张不 齐，不能分开，影响印刷 速度和质量；静电还可能 引起电子元件误动作。
目 录
• 一、防雷基础知识 • 二、防静电基础知识 • 三、防雷防静电措施-接地
• 四、事故案例
一、防雷基础知识
• 雷电的主要特点 ：冲击电流大、 • 雷电属于一种自然现象， 时间短、雷电流变化梯度大、冲 但是不加以控制和预防， 击电压高、强大的电流产生的交 它同样算是一种自然灾 变磁场，其感应电压可高达上亿 害，可以造成人员伤亡 伏 。 和财产损失的事故于信息系统，应分为粗保护和精 细保护。粗保护量级根据所属保护 区的级别确定，精细保护要根据电 子设备的敏感度来进行确定。 • 目前普遍对仪表信号系统的雷电浪 涌防护还重视不够，常常引起设备 的损坏。
防雷安全知识培训
1
国际电工委 员会（IEC）
标准：IEC 62305
4
中国国家标 准（GB）： GB 50057-
2010
2
美国国家标 准（ANSI）：
NFPA 780
5
澳大利亚标 准（AS）：
AS/NZS 1768
3
欧洲标准 （EN）：EN
62305
6
日本工业标 准（JIS）： JIS C 0006
防雷安全监管
01
雷装置，可以有效地防止雷击事故的发生。
避免在雷雨天气外出：雷雨天气时，尽量避免外 02 出，尤其是不要在空旷地带、树下、电线杆等容
易遭受雷击的地方停留。
关闭电器设备：雷雨天气时，应关闭电视机、电 03 脑等电器设备，并拔掉电源插头，以防雷击造成
电器损坏。
遵守交通规则：雷雨天气时，应遵守交通规则， 04 避免在雷雨天气中驾驶车辆，以防雷击造成交通
防雷安全知识培训
演讲人
目录
01. 雷电基础知识 02. 防雷措施 03. 雷击事故处理 04. 防雷安全法律法规
1 雷电基础知识
雷电的形成原理
01
雷电是一种自然现象，由云层中的电荷积累和释放产生。
02
当云层中的电荷积累到一定程度时，会发生电荷中和，产生闪电。
03
闪电产生的高温、高压和强电磁场会导致空气膨胀和爆炸，产生雷声。
事故。
4
防雷安全法律法 规
防雷安全法规
防雷安全法规 是保障人民生 命财产安全的 重要措施
防雷安全法规 包括建筑防雷 设计规范、防 雷装置安装规 范等
防雷安全法规 要求建筑物必 须安装防雷装 置，并定期进 行检测和维护
违反防雷安全 法规的行为将 受到行政处罚， 严重者将承担 刑事责任
变电站防雷
变电站防雷
变电站防雷是指通过采取一系列防雷措施，以减轻或防止
雷电对变电站设备的损坏和人员的伤害。
以下是一些常见
的变电站防雷措施：
1. 地线系统：构建完备的地线系统，将变电站设备与地面
良好连接，使雷电能够通过地线系统快速、安全地流入地下。
2. 避雷针：在变电站周围设置避雷针，既能吸引雷电击中，又能通过导线将雷电释放到地下。
3. 避雷网：在变电站设备周围设置金属网或铜排，形成密
集的网状结构，能够在一定程度上分散雷电的能量。
4. 避雷器：安装避雷器用以吸收雷电的能量，保护变电设
备免受雷击。
5. 绝缘措施：对于变电设备和线路，应采用合适的绝缘材
料和绝缘结构，以防止雷电直接接触设备导致损坏。
6. 接地保护：对于设备的导体部分，应进行良好的接地保护，以保证设备接地不会引起雷电冲击。
7. 雷电监测系统：安装雷电监测设备，实时监测变电站附
近的雷电活动，及时采取措施防止损害。
8. 维护和检查：定期进行设备的维护和检查，确保防雷措
施的有效性，及时发现和修复可能存在的问题。
总之，变电站防雷需要综合考虑各种因素，采取多种措施，以提高变电站的雷电防护水平，保证设备和人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力变电站防雷防电安全知识培训
简介
本文档旨在为电力变电站工作人员提供有关防雷和防电安全的知识培训。
电力变电站是一个重要的设施，它将高压电力转换为低压电力以供分配和使用。
因此，了解如何正确操作和维护变电站以确保安全非常重要。
电力变电站的雷电防护
雷电是电力变电站面临的主要风险之一。
以下是一些常见的防雷措施：
1. 安装避雷针：在变电站周围安装足够数量的避雷针以吸引雷电，并将其安全地引导到地面。
2. 地线系统：建立有效的地线系统以确保雷电能够安全地释放到地面，而不会对设备和人员造成危害。
3. 金属屏蔽：在关键设备和电缆周围使用金属屏蔽以减少雷击的危险。
电力变电站的电击防护
电击是另一个潜在的危险，以下是一些建议的电击防护方法：
1. 保护装置：使用合适的保护装置，如绝缘手套和绝缘工具，以防止电流通过身体流过。
2. 安全距离：在与高压设备操作时，要保持安全距离，避免直接接触电源。
如果需要接近设备，请确保先切断电源。
3. 合适的接地：确保电力变电站的设备和接地电线都是正确接地的，以防止漏电和电击。
常见安全注意事项
在进行电力变电站操作和维护时，请记住以下安全注意事项：
1. 定期检查设备：定期检查设备的状态和工作性能，确保其正常运行。
2. 危险警示标识：在变电站内外明显位置标识危险区域，并提供必要的安全警示标识。
3. 安全培训：确保所有工作人员都接受过适当的安全培训，了解操作变电站时需要采取的安全措施。
请将这些内容与变电站工作人员分享，以提高他们的防雷和防电安全意识，并确保他们清楚如何正确应对潜在的危险。
