ODN组网与链路预算

合集下载

接入光缆与ODN 网络规划方法

2 接入光缆网规划的基本原理 ...................................8 2.1 接入光缆网规划原理....................................8 2.1.1 OLT 覆盖半径.....................................................................................8 2.1.2 配线光节点覆盖范围 ...............................13 2.2 接入光缆网规划总体流程和原则.........................16 2.2.1 接入光缆网规划原则 ...............................16 2.2.2 接入光缆网规划流程 ...............................20
资源的光缆用户。对光缆有需求的用户可分为两大类：PON 接入的用
户和非 PON 接入的用户。
对于 PON 接入的用户，主要采用 FTTB/H/O 方式接入，网络结构
主要为星树形结构，如下图所示：
IP Network BAS
CDN
PST N/SS
ODN
（Optical Distribution Network）
5
接入光缆及 ODN 网规划方法
用户光节点（即建筑物内光缆末梢节点）到用户终端之间的垂直及水平光缆（含蝶形引入光缆）定义为光缆终端子系统，一般不需要在接入光缆规划中考虑其建设方案，其投资纳入驻地网投资。
配线光节点是指用于汇聚多条引入光缆的光交接设施，一般为光交接箱或接头盒（可能内置有分光器）。配线光节点一般设置在小区或路边，用于汇聚一个片区内的引入光缆。配线节点到主干节点之间的光缆定义为配线光缆，配线光缆结构以星形或树形为主，对于个别接入重要、有双路由需求的政企客户的配线光节点，也可能会与其他主干或配线节点组成环形。

ODN产品的应用与链路测试

- 从光分路器或OLT的OTDR测试 (如果没有ONU/OLT在响应)
光纤到户，一路光维
穿过分路器的OTDR测试
理想曲线有两个假定，首先要有足够的动态范围，才能够跨过分光器并能够测试达到最远的用户（ONU），其次32个用户端（ONU）与分光器的距离不一样，每两个ONT之间的距离差要大于离分光器位置较近的ONT接头产生的反射盲区值，才能够在曲线上有32个反射峰，即分辨出32个用户端。因此，小动态范围的OTDR是不可能完成这样的测试的。
光纤到户，一路光维
PON网络的验收测试
FDH
1310/1490nm 激光下行
OLT
Video
1550nm激光下行
WDM 耦合器
CO
1 ×n 分路器
1310nm 激光上行
ONU
中心局测试 – OLT输出功率 – 视频输出功率 – ONU+链路输入功率 – ORL – WDM耦合损耗
馈线光纤、配线光纤 – 馈线光纤损耗与连续性 – 配线光纤损耗与连续性 – 连接器反射 – ORL – 故障定位
ODN产品的应用与链路测试
光纤到户，一路光维
目录
ODN产品的应用 PON网络测试方案
光纤到户，一路光维
ODN产品的应用
光纤到户，一路光维
光维在降低施工成本上的优势
光维有十五年的线路测试和维护经验，对施工维护单位以及施工维护的过程十分熟悉。
大量走访各设计施工单位，了解客户需求，随时准备改进产品线。
JDSU MTS-6000
光纤到户，一路光维
PON测试——建设
OLT
光纤 xDSL
ONT
下行传输: - 语音 & 数据 @ 1490 nm - 模拟视频 @ 1550 nm 上行传输: 语音 & 数据 @ 1310 nm

ODN网络规划流程和方法

网络天地• Network World12 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】ODN 网络规划流程方法ODN 网络的规划是FTTH 建设非常关键的一步，ODN 光缆网络是面向所有客户群和业务网络的基础网络，直接或间接使用光缆承载业务的客户群都可以认为是ODN 光缆的用户。

对于不同的用户，因为采用的组网技术和对网络安全性要求不同，对光缆结构的要求和纤芯数量的需求也有较大差异。

FTTH 作为有线接入网的发展目标，成为电信运营商提供带宽和多业务接入的一种网络基础，然而在接入光缆和ODN 快速接入的关键部分，根据新的发展形式加强对于接入光缆的结构性规划，就可以支撑其大规模的发展需求。

1 ODN光缆网规划的目标在满足业务发展需求的前提下，尽量降低总体建设成本，实现科学的ODN 光缆网络的发展布局和结构发展需求，超可以承载ODN 光缆网速承载的多元化主体，尤其是在由政企客户逐渐转向家庭客户的过程中，关于网络连接节点的大幅度提升，有可能带来一定的成本超额。

因此，ODN 光缆规划的总目标就是希望能够降低局房建设成本和光缆建设总成本，虽然光缆的长度较短，光缆投资较少，但是要考虑到光缆连接的及时点和最优的OLT 布局方案，在整体建设成本相对较低的情况之下，物理汇聚功能和光节点投资有可能是配线光缆引入光缆和配线设施的总投资达到最低。

2 ODN光缆网规划总体流程和原则2.1 确定OLT节点规划ODN 网络规划流程和方法文/耿志刚OLT 节点，根据所覆盖区域内的用户密度，根据其建设成本的覆盖半径来逐渐改变，节点的位置必须要满足大多数设备厂家的更换和维修能力。

节点位置的选择应该定位在IP 城域网的汇聚层，按照“大容量，少局所”的原则来设置OLT 。

在条件允许的情况下，尽量集中设置OLT 。

在市区，每个OLT 的最终覆盖半径应按2-4公里考虑，终局容量按2-5万考虑，在网格化规划和街坊配线的原则下，一个OLT 覆盖的街坊数一般为4-16个。

GPON网络中ODN链路预算

GPON网络中ODN链路预算部分1、ODN链路包括：ODN ( Optical Distribution Network) ：光配线网络，用于在OLT和ONT 间提供光通道，其中入户光缆段是ODN实施中最困难的部分。

目前GPON最大支持1：64分光，后续可支持1：128分光，ODN组网不能超过两级分光ODN链路的分光比不是由连接上的设备数量决定的，因为只要你接上分光器，光衰已经产生。

对于第一个链路，分光比为1：8×1：16＝1：128，超过了当前可以支持的最大分光比2、ODN产品包括：ODF、分光器(上架式)、分光器(小体积)、适配器(FC-FC、SC-SC )、尾纤、跳纤、光缆。

3、ODN网络关键参数：1.衰减(光缆)，2.插入损耗(ODN器件)，3.回波损耗（ORL）衰减(光缆)插入损耗(ODN器件)插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。

插入损耗的测量方法同衰减的测量方法相同。

回波损耗（ORL）回波损耗又称为反射损耗，它是指在光纤连接处，后向反射光相对输入光的比率的分贝数回波损耗愈大愈好，以减少反射光对光源和系统的影响建议线路最小ORL 45 db精度为PC的回波损耗为>45db APC>55db。

对于CATV业务，要求ODN所有节点必须使用APC类型接头。

4、ODN测试步骤步骤1:链路总损耗预算步骤2:馈线段链路测试步骤3:配线段和入户段测试步骤4:分光器链路测试步骤5:业务发放步骤一：总损耗预算根据部署的PON 类型，测试前应认真检查ODN网络的每个元件，ODN链路总损耗包括以下几个方面1)分光器损耗2) 熔接和冷接损耗3)连接器、适配器(法兰盘)损耗4)光纤传输损耗5)线路额外损耗，一般取3db左右对于集成CATV业务，需要另外增加考虑：6)WDM 的损耗，每个WDM 耦合器的损耗通常约为0.7 到1.0 dB。

7)1550nm波长应用于CATV传输时，链路功率预算需另外计算，1550 nm 的衰减约为0.2 dB/km，CATV接收机光功率最小为－8 dBmODN链路衰减预算要求：GPON光模块满足ClassB＋标准，满足20km、1：64分光比建议ODN1：根据协议规定，OLT的接收机范围是在15db以内，及最大光衰和最小光衰的差值应该在15db以内，否则一旦超出OLT接收机的动态范围，会导致误码率上升，甚至某些ONU 掉线2：如果按照标准规划ODN网络，链路总损耗符合协议规定，一般不会出现这个问题。

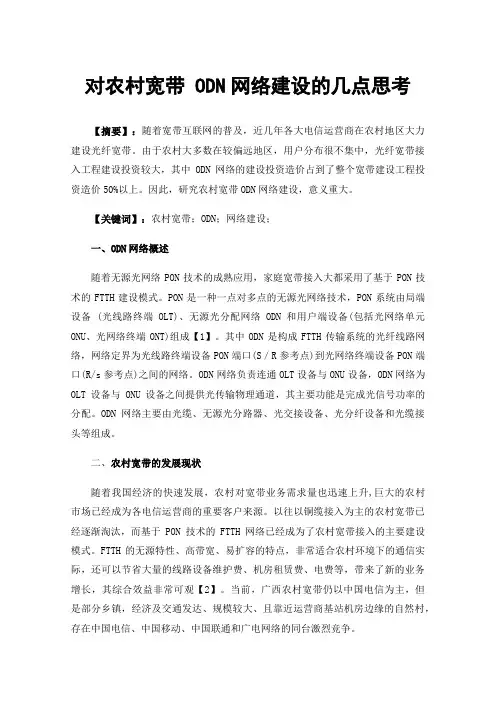

对农村宽带ODN网络建设的几点思考

对农村宽带 ODN网络建设的几点思考【摘要】：随着宽带互联网的普及，近几年各大电信运营商在农村地区大力建设光纤宽带。

由于农村大多数在较偏远地区，用户分布很不集中，光纤宽带接入工程建设投资较大，其中ODN网络的建设投资造价占到了整个宽带建设工程投资造价50%以上。

因此，研究农村宽带ODN网络建设，意义重大。

【关键词】：农村宽带；ODN；网络建设；一、ODN网络概述随着无源光网络PON技术的成熟应用，家庭宽带接入大都采用了基于PON技术的FTTH建设模式。

PON是一种一点对多点的无源光网络技术，PON系统由局端设备 (光线路终端OLT)、无源光分配网络ODN和用户端设备(包括光网络单元ONU、光网络终端ONT)组成【1】。

其中ODN是构成FTTH传输系统的光纤线路网络，网络定界为光线路终端设备PON端口(S／R参考点)到光网络终端设备PON端口(R/s参考点)之间的网络。

ODN网络负责连通OLT设备与ONU设备，ODN网络为OLT设备与ONU设备之间提供光传输物理通道，其主要功能是完成光信号功率的分配。

ODN网络主要由光缆、无源光分路器、光交接设备、光分纤设备和光缆接头等组成。

二、农村宽带的发展现状随着我国经济的快速发展，农村对宽带业务需求量也迅速上升,巨大的农村市场已经成为各电信运营商的重要客户来源。

以往以铜缆接入为主的农村宽带已经逐渐淘汰，而基于PON技术的FTTH网络已经成为了农村宽带接入的主要建设模式。

FTTH的无源特性、高带宽、易扩容的特点，非常适合农村环境下的通信实际，还可以节省大量的线路设备维护费、机房租赁费、电费等，带来了新的业务增长，其综合效益非常可观【2】。

当前，广西农村宽带仍以中国电信为主，但是部分乡镇，经济及交通发达、规模较大、且靠近运营商基站机房边缘的自然村，存在中国电信、中国移动、中国联通和广电网络的同台激烈竞争。

三、当前农村宽带ODN网络建设问题1、工程投入产出失衡，农村宽带建设不能满足农村市场发展的需要。

【2014】PON光通道损耗的计算

PON光通道损耗的计算ODN的光功率预算所容许的损耗定义为S/R和R/S（S: 光发信参考点、R:光收信参考点）参考点之间的光损耗，以dB表示。

这一损耗包括了光纤和无源光元件（例如光分路器、活动连接器和光接头等）所引入的损耗。

ODN 的容许损耗值对下行和上行方向是相同的。

ODN 光通道模型1、光接口链路预算(1)、光接口链路预算=光功率预算-光功率代价。

(2)、现阶段主流PON设备PON接口的光功率预算和链路预算指标如下表所示。

常见PON接口的光功率预算和链路预算指标(3)、接口链路预算是光分配网络ODN允许的衰减，工程建设中严禁光分配网络ODN全程衰减值大于光接口链路预算值。

(4)、EPON支持1：64必须采用PX20+光模块；GPON CASSC+均支持1：128分光比。

(5)、FTTH部署需要采用PX20+、CLASSB+以上光模块满足大分光比组网要求。

2、光通道损耗是ODN最重要的网络性能指标。

XPON光路是否合适、是否满足传输要求，最重要的一条规则就是实际工程结束后，能够符合OLT和ONU 之间的光功率预算要求。

光功率衰减的主要影响因素有：•分光器的插入损耗（不同分光比有不同的插入损耗）•光缆本身的损耗，与长度有关•光缆熔接点损耗•尾纤/跳纤通过适配器端口连接的插入损耗光通道损耗为以上因素引起的损耗总和。

在工程设计时，必须控制ODN 中最大的衰减值，建议控制在10-27dB以内。

在工程设计中，对光通道损耗的估算可采用如下的光损耗参数表:ODN光通道衰耗 + 光缆线路富余度 < ODN允许的最大衰耗ODN光通道损耗 = 光纤衰耗 + 光分路器插损 + 活接头损耗光通道损耗＝L×a＋n1×b＋n2×c＋n3×d＋e＋f （dB）•a表示光纤每公里平均损耗（dB/km），L为光纤总长度，单位Km。

工程中使用的光纤跳线，尾纤等，一般长度较短，可以忽略。

光纤到户FTTHODN组网及造价PPT课件

第10页/共29页
已建多层住宅ODN组网模式-一级分光
已建多层住宅大多建筑年限较长，一般小区内管道和楼内垂直竖井等通信配套资源比较缺乏；
一般为3-7层，每层2-6户或更多，建议每个单元楼内住户小于等于6户时采用一级分光方式，大于6户时采用二级分光方式；
一级分光方式 ➢ 规模较小的宜将分光器集中安装在小区光纤汇聚点的光缆交接/配纤设备内； ➢ 较大规模的多层住宅，分区域设计光纤汇聚点，分光器安装在光缆交接/配纤设备内； ➢ 每个单元楼内中间楼层安装一只光缆分纤盒，配纤容量小于等于6芯； ➢ 小区光纤汇聚点的光缆交接/配纤设备，其上联光缆容量按业务终期时光分路器的安装数量来配置，并预留 2-4 芯备用纤；
➢ 聚类型商务楼每楼层安装一只光缆分纤盒；楼层型商务楼每间隔2-3 个楼层安装一只光
第20页缆/共分2纤9页盒
农村区域ODN组网模式
农村区域指未经统一规划建设，由农村住户依据地形、宅基地分布自行建设的，不具备水平、垂直弱电通道，主要采用架空、墙壁等方式明布入户光缆的低端住宅（农村、城郊结合部居民自建住房，社会主义新农村统规自建住房）；
课程提纲
1 FTTH ODN组网概述
2 不同场景ODN组网模式 3 FTTH 造价分析
第1页/共29页
ODN组网主要因素
并从建网的经济性、网络的安全性和维护的便捷性等多方面综合考虑，选择合适的组网模式
用户分布情况
系统的传输距离现有光缆路由
ODN 组网
用户属性带宽需求
现有光缆容量管道等基础资源
第5页/共29页
分光方式特点及优劣势比较
一级分光方式的 ODN网络
• 结构简单，故障点少，较二级分光可节省0.5-1.0dB的插损；

ODN网络规划方法

一般机楼
L
总体投资分析
线路投资
假设每个OLT节点覆盖范围为a*b的长方形
单个OLT覆盖范围内的光缆总纤芯公里为l，其光缆投资P=500*l/W
光缆总投资=P*S/(a*b)
机房投资
Y a
dy dx
y b
x X
机房投资= 300000*S/(a*b)
总投资=
S a2
a3
2
500 W
300000
S a2
l

a/2b/2
4
(x
y)dxdy

(a 2b ab2 )
00
4
OLT最经济覆盖半径
当OLT覆盖范围为正方形时，对总投资求导，可在总投资最低时的OLT最经济覆盖半径（或用户数）
最经济覆盖半径是OLT到最远用户的直线距离（上述正方形的对角线一半长度）
基本原理总投资=OLT机房投资+光缆线路投资根据总投资与OLT覆盖范围的关系，求出投资最低时的 OLT覆盖面积
设定规划区位正方形，边长为L公里，面积为S平方公里 PON用户密度为σ户/平方公里主干配线的收敛比为W 主干造价为500元/纤芯公里 OLT机房造价为30万元/个
OLT节点及用户节点规划原则光交接节点规划原则主干光缆结构及配纤原则 ODN网络规划流程
OLT节点的规划原理（与ODN相关）
OLT节点的规划目标使得在实现FTTH规模覆盖的情况下，OLT机房和接入光缆的总投资最低
影响OLT节点布局的两个因素 OLT机房投资：包括基本土建、配套电源空调等。主要受节点数量影响，OLT节点越多，机房投资越高 FTTH用户接入的光缆投资：包括从用户节点到OLT机房的FTTH 光缆投资。在一个确定的区域内，主要受OLT节点数量越多，用户光缆的长度越短，光缆投资越少。

ODN介绍

一、ODN的概念
FTTH ODN规模部署面临的主要问题
规划设计
全新课题，规划设计能力如何支持规模部署？
FTTH 光纤如何入户 ODN站点获取不同场景如何部署ODN
产品选型
ODN产品选型难评估，如何保证产品质量？
基础设施，产品生命周期要求高；使用环境差异较大，没有系统标准产品类型多，可靠性要求高，选型测试操作困难
光纤插座
T-type
接头盒
分纤箱
ONT
分纤箱
Daisy chain-type
光交箱
分纤箱
方案2 : （上海模式）一级分光器集中放置在光交箱二级分光器分散放置在分纤箱
方案3 :
一分P级别a和放g二置e级在2分分1光纤器箱
三、ODN组网方式
三种分光方式并存：
集中分光
即一次分光集中放置模式，分光器设置在大的配线光节点处，如小区机房或小区光交（FDT），一般采用多个分光器在ODF 或大容量FDT内集中放置，覆盖用户在144户以上。
10G PON时代
WDM PON时代
2018
?
ODN建设需满足带宽增长及下一代PON技术平滑演进需要，是电信未来长期发展的基础。
ODN建设投资已超过主设备和终端，且建设周期长，对业务影响大，需要前瞻性的综合考虑。
澳洲、新加坡等国家纷纷成立国家宽带项目负责光纤基础网络建设，ODN建设已上升为国家战略。
加强件(金属或细纺纶纱)
光纤(1~2芯)
加强件(金属或细纺纶纱)
阻燃外护套(米黄色、黑色、灰白色)
光纤芯数
1~2 主要性能工作及存储温度
光缆尺寸（mm）
光缆重量 (kg/km)
允许拉力(N)

宽带接入之ODN介绍

网络架构的优化：更加扁平化、智能化的网络架构，提高网络效率和稳定性
接入技术的创新：如GPON、 EPON等接入技术的不断发展，提高宽带接入速度
网络设备的智能化：通过引入AI 技术，实现网络设备的自动管理和维护，提高网络运维效率
市场需求
1
随着互联网技术的发展，宽带接入需求持续增长
设备损坏
04
解决方案：优化线路布局、更换设备、升级系统
3
ODN的应用场景
家庭宽带接入
04
ODN在家庭宽带
接入中的发展趋势
03
ODN在家庭宽带
接入中的技术特点
02
ODN在家庭宽带
接入中的优势
01
ODN在家庭宽带
接入中的应用
企业宽带接入
企业办公网络：提供高速稳定的网络连接，支持企业内部通信和外部业务拓展
光缆终端盒：用于保护光缆接头和光分路器的部件
光缆交接箱：用于连接不同光缆的部件
光缆终端盒：用于保护光缆接头和光分路器的部件
光缆接头盒：用于保护光缆接头的部件
ODN的安装与维护
01
安装步骤：规划、布线、安装设备、
测试、验收
02
维护方法：定期检查、清洁、更换损坏部件
03
常见问题：信号衰减、线路故障、
ODN的作用
01
提供宽带接入服务
02
传输数据信号
03
连接用户终端设备
04
提高网络性能和稳定性
2
ODN的结构与组成
ODN的结构
ODN主要由光纤、光分路器、光
01
缆接头、光缆终端盒等组成。光纤是ODN的主要传输介质，具有

光接入网ODN网络

p 综合考虑商务楼内各楼层的建筑规模、分割布局情况，从光缆交接/配纤设备通过垂直竖井或管孔敷设光缆至楼层，并安装光缆分纤盒。为了便于引入光缆的敷设，建议聚类型商务楼每楼层安装一只光缆分纤盒；楼层型商务楼每间隔2-3个楼层安装一只光缆分纤盒，各光缆分纤盒的配纤容量可预估业务终期时的需求配置。
商务楼
A
20
光缆的基本结构
光缆一般由缆芯、加强元件和护层三部分组成。缆芯：由单根或多根光纤芯线组成，有紧套和松套两种结构。紧套光纤有二层和
三层结构。
加强元件：用于增强光缆敷设时可承受的负荷，一般是金属丝或非金属纤维。护层：具有阻燃、防潮、耐压、耐腐蚀等特性，主要是对已成缆的光纤芯线进行
保护。根据敷设条件可由铝带/聚乙烯综合纵包带粘界外护层（LAP），钢带（或钢丝）铠装和聚乙烯护层等组成。
一级分光
ONU ONU
ONU
ONU
ONU
ONU
二级分光
ONU
ONU
ONU
光分路器级联后总的分路数
ONU
不得大于系统设计的最大光分路数
5
多层住宅（一级分光）
p 多层住宅楼层数较少，用户较为分散，通常在一楼或二楼的单元楼道内设置光分线箱，光分线箱与住户之间通过开发商预埋的暗管穿放皮线光缆。
p 多层住宅场景下，如果每单元均设置光分路器，则端口利用率较低；如果2-3单元设置1个光分路器，则光缆熔接（冷接）量较大，投资增加；结合造价分析结果，多层住宅建设场景下新建区域一般采用集中分光模式，分光器集中放置于小区配线箱中，初期一般配置一个 1:64的分光器，后期根据用户发展情况增加分光器端口。
配线光缆的选用
配线光缆是光分配点至用户接入点之间的光缆。根据光分配点与用户接入点的位置，配线段光缆可选用室外光缆，室内室外两用光缆和室内光缆。

OND光纤链路

表3
单模光纤衰减系数
3、ODN拓扑结构及组网原则
3.1 ODN基本结构
光分配网络（ODN）是一种点对多点的无源网络，按照光分路器的连接方式可以组成多种结构(星形和树形),其中树形为最常用结构。
网络侧
S/R
OLT
用户光缆网
ODN 图7 星形结构示意图
R/S 用户侧 ONU 1
ONU n
3.1.2树形结构：树形结构有两种基本形式： 1）当OLT与ONU之间按一点对多点配置，即每一个OLT与多
ONU n
2）当采用两个或两个以上光分路器（OBD）按照级联的方式连接时就构成树形结构见图9，优点是由于光分路器分散安装减少了对管道的需求，适用于用户比较分散的小区，缺点是增加了跳接点即增加了线路衰减，出现故障概率增加，同时数据库的管理增加难度。
网络侧 S/R OLT
用户光缆网
OBD
OBD
1.4.2 光分配网（ODN）组成从网络结构来看，光分配网由馈线光纤、
光分路器和支线组成，它们分别由不同的无源光器件组成，主要的无源光器件有： 1）单模光纤； 2）光分路器； 3）光纤连接器，包括活动连接器和冷接子。
1.4.3 光分配网（ODN）的基本功能光分配网（ODN）将一个光线路终端
Hale Waihona Puke 局端ODN用户端
OLT
ODF
用户光缆
一级光交接箱
二级光交接箱
光分纤箱
主干光缆
一级配光缆
二级配光缆
OBD装在室内或室外
驻地网
ONU
用户1
ONU
用户2
ONU
用户3
图10 分光无源光网络结构图（一）
2）当采用一级分光方式，光分路器也可分别设在主干层或用户配光缆层，设在主干层时，光分路器可分别安装在一级光交接箱内、二级光交接箱或光分纤箱内，如图11所示。这种方式适合于用户分布非常分散的情况及新建的用户光缆网。

ODN组网与链路预算

一、ODN的概念
FTTH ODN规模部署面临的主要问题

规划设计
全新课题，规划设计能力如何支持规模部署？
FTTH 光纤如何入户 ODN站点获取不同场景如何部署ODN
产品选型
ODN产品选型难评估，如何保证产品质量？
基础设施，产品生命周期要求高；使用环境差异较大，没有系统标准产品类型多，可靠性要求高，选型测试操作困难
四、链路预算
传输距离的估算：
R/S-S/R间允许最大衰耗
光分路器
插入损耗值(dB)
快速连接器
插入损耗值(dB/个) 数量(个)
跳接接头
插入损耗值(dB/个) 数量(个)
热熔接头
插入损耗值(dB/个) 数量(个)
光缆线路
富余度(dB)
光纤衰减
系数(dB/km)
工程距离(km)
28.5 22 0.5 2 0.3 7 0.1 4 1 0.35 5.71
-30℃~+70℃
二、ODN设备和器件
光分路器：
盒式封装的分路器
微型封装的分路器
1U/19英寸机架式分路器
插卡式分路器
3U/19英寸高密度分路器
二、ODN设备和器件
光分路器：
二、ODN设备和器件
快速连接器、冷接子：
快速连接器用于皮线光缆施工现场快速成端，有SC、FC两种类型、插入损耗0.5dB，可多次使用。冷接子（机械连接器）为两根光纤提供可靠的连接，光纤接续简单、快捷。冷接子尺寸40x4x4 mm（长X宽X高），插入损耗 0.2dB。
主要内容
一、ODN的概念二、ODN设备和器件三、ODN组网方式四、链路预算五、测量工具
五、测量工具

ODN如何组网

ODN（光分配网络）是指基于PON技术的FTTx网络中从OLT到ONU终端之间的光纤网络，是接入光缆网的一部分（图1）。

在FTTH网络中，由于网络设备组网更加简单，ODN 实际上已经成为网络投资的主体，在FTTH初期建设投资中超过70%。

因此，ODN网络的规划、施工、维护需要深入研究。

由于ODN网络更靠近用户，全程线路中超过80%的投资处于建筑物内部。

虽然ODN 是由无源器件组成的光分配网络，但受建筑物形态特点的影响，ODN具有器件种类多、型号复杂、器件隐蔽分散（多分布于竖井、暗管内）等特点，而且一经建成，需要支持十几到几十年的业务应用，其器件和施工质量对后期运营维护的影响极大。

ODN的规划原则ODN的规划内容包括OLT节点规划、配线节点规划、分光方式和分光比选择等内容。

OLT节点选择应遵循以下五个原则。

其一，从OLT设备的交换能力、设备容量考虑，主流厂商的OLT已经达到了A类汇聚交换机的能力，是低成本的多业务接入与汇聚平台，OLT节点应定位于汇聚以上网络节点，而不是作为接入设备使用。

因此，对于不同的OLT布局方案，即使整体投资相差不大，运营商也应尽量集中设置OLT节点。

对于OLT节点的布局规划，在同等条件下，运营商应更倾向于OLT集中部署方案。

其二，城市地区每个OLT节点规划的FTTH终局容量应根据用户密度覆盖2~4公里，终局容量在2~5万用户之间。

对于用户密度较低的区域，OLT规划容量最低不得低于1万用户。

其三，农村地区应依托现有一般机楼、支局所部署OLT节点。

由于农村用户分布以点线形式分布为主，组网方式以FTTB/N为主，OLT节点的覆盖范围应按照PON系统的最大传送距离进行规划。

其四，为适应现有接入光缆逐级汇聚的现状，避免出现反向占用主干纤芯，导致纤芯方向混乱的情况，OLT节点机房在光缆网上的层次应不低于主干光节点。

其五，OLT节点应选择机房条件好、管道路由丰富的现有接入机房，原则上不应为OLT 节点新建机房。

楼内外室内外布线ODN组网方案

楼内外室内外布线ODN组网方案因为涉及复杂的组网布线，ODN正成为运营商FTTH建设和部署的重要组成部分。

2011年在运营商大规模建设FTTH之时，成熟高效的ODN方案将成为众多厂商竞争FTTH的新目标。

三网融合和FTTH的推荐，加速了国内ODN市场的发展和竞争。

一般来说，FTTH网络包括OLT、ODN、ONT三部分。

OLT负责汇聚各种业务，并送入上层业务网; ODN是指光分配网络，实现光缆延伸至用户，主要包括馈线段、配线段和入户线段;ONT负责话音、宽带、IPTV等业务复用和解复用。

其中ODN作为FTTH建设的重中之重，直接影响FTTx的综合成本、系统性能、可靠性及升级潜力，对FTTx的建设起到至关重要的作用。

FTTH系统中ODN应用ODN建设就是要实现目标区域内各建筑入户前和入户后的网络覆盖，重点关注的是要解决好OLT局点位置的选择、分光层级定位和分光器位置的选择，最终目标就是实现方案在经济性、实用性、灵活性、可靠性、可管理性和可维护性等几方面的平衡。

亨通光电经过多年的持续投入产品研发，已经拥有一整套ODN解决方案产品，在FTTH建设中拥有了明显的综合竞争力。

如表所示，面对FTTx市场的广阔前景，亨通光电致力于FTTH整体解决方案的全线产品。

针对核心O DN网络建设，逐步研发制造出包括：ODF(光纤配线架)、室外光缆交接箱、室内光缆交接箱、光缆分纤箱、光缆接头盒、宽带数据用综合配线箱、光缆终端盒、光分路器、光纤面板、冷接子、快速连接器等一系列的配套产品。

ODN组网方案FTTH的建设，需要根据各地特殊的需求，提供产品的快速定制，包括产品功能的增减、外观、结构、尺寸等的改变，因此是否能提供整套FTTH解决方案产品对于FTTH的建设变得越来越重要。

亨通光电在SDU、MDU和商业楼宇光纤接入上能提供高质量和有效的各种解决方案，共包含以下9部分方案。

1.设计方案小区建筑分散、独栋的特点，二级分光点很难合理经济地安置，故建议采用集中分光方式，并在小区机房安置分光器;②最大限度使用小区机房，可节省馈线线缆费用和管理资源;③由于物业、环境条件和设备容量等原因，尽量减少在别墅小区地面增加配线设施(如光交);④相对高(多)层建筑，独栋别墅没有室外缆转室内缆的条件，在别墅建筑外墙上添加转换设施困难，故光缆从管道入户;⑤传统室外缆的特性不适合直接入户和端接保护，故推荐采用室内外通用的管道型8字皮线光缆;⑥室内光纤端接点(用户智能终端箱/光纤插座)是运营商线路和用户自有局域网的分界点，地位非常重要，最好能事先和开发商规划协调。

FTTH_ODN造价分析

ONU
光缆分纤盒
ONU
的容量下一次性敷设。
配线光缆
14
已建住宅建筑
2. 二级分光方式
在多层住宅小区内的光缆汇聚点设立光缆交接 /配纤设备，并在里面配置一级光分路器；在多层住宅的每个单元楼内的中间楼道上安装光缆分光分纤盒，并在里面配置第二级光分路器。为便于入户光缆的敷设和维修，已建多层住宅楼
已建多层住宅
在高层住宅每个单元楼内的住户数大于 50 户时，可采用一级分光方式，即在每个单元楼内设置一只光缆配纤设备，初期在里面配置一个光分路器，
已建高层住宅楼
已建高层住宅
日后随着用户需求的增加，通过逐步增加光分路器的数量来实现端口的扩容，配置的光分路器一般采用1∶64。为便于入户光缆的敷设和维修，避免过多的入户光缆集中到一只箱体内，在每间隔 5 ～ 6 个楼
已建高层住宅楼
已建高层住宅
分纤盒，并在里面配置第二级光分路器，每个片区覆盖的用
户数应按规划安装的二级光分路器容量来考虑，一般5～6个楼层为一个片区，覆盖10～24户。一级光分路器的分光比应按二级光分路器的分光比配置，但总分光比不应大于 1 ∶ 64 。网络架构如图所示：设置一级光分路器的光缆交接/配
配线光缆一级光分路器 ONU ONU
光缆汇聚点
光缆交接/配线设备 ONU
二级光分路器入户光缆
光缆分光分纤盒
12

已建住宅建筑
一般已建的多层住宅小区大多建筑年限较长，小区内管道和楼
内垂直竖井等通信配套资源比较缺乏，多层住宅建筑一般为 3 ～7
已建多层住宅
层，每层2 ～6 户或更多，针对此类建筑的住宅小区建议在每个单元楼层内的住户数小于等于 6 户时采用一级分光方式，大于6户时

光分配网ODN中光缆的组网结构

光分配网(ODN)中光缆的组网结构摘要：ODN中的光缆线路从业务汇聚点到用户一般要分成主干、配线、引入、入户多个光缆段落，本文介绍了各段落光缆的组网结构及用户光缆与用户接入点的含义。

ODN中的光缆线路从业务汇聚点到用户一般要分成主干、配线、引入、入户多个光缆段落，如图1所示。

这些光缆段落叠加在一个平面（通信管道或通信杆路）上，从而构成了一个复杂的网络。

图1 光分配网(ODN)中光链路的分段组成图一、主干段主干段指从业务汇聚点到主干光缆交接箱（以下简称“光交”）、以及主干光交间的光缆段落。

光交是光缆的接口设备，可对进入箱体内的光缆纤芯接续、分歧和调度。

主干光缆线路的组网结构可以是环形、也可能是树形。

无论是环形还是树形，每个主干光交内都有部分（或全部）纤芯可直达业务汇聚点（局端），所以，主干光交也叫一级光交。

主干光缆线路的组网结构如图2所示。

图2 主干光缆线路组网结构图二、配线段配线段指从主干光交到配线光交、以及配线光交间的光缆段落。

配线光缆线路的组网结构可以是树形、链型和环形。

配线光交一般服务于微网格（见图3中光交所在的彩色区块，图3为上图2的右下角区域），如小区、商务楼宇等；配线光交也被称为小区光交、楼宇接入光交。

图3 配线光缆线路的组网结构图配线光交成端的纤芯只能直达主干光交，若要连接到业务汇聚点必须要通过主干光交跳纤，所以，配线光交也叫二级光交。

有的专家认为可以把小区光交、楼宇接入光交上联到就近的配线光交（二级），如图4所示，这样会导致ODN光链路全程衰耗的增加，笔者建议，ODN光链路中光交的级别越少越好，不宜超过2级。

图4 CMCC某指导意见中的接入光缆组网结构图三、引入段和入户段引入段指从配线光交到分纤箱、以及分纤箱之间的光缆段落，光缆线路的组网结构主要是树形和链型，如图5所示。

图5 配线、入户光缆线路组网结构图入户段指从光缆分纤箱到用户的那一段缆，通常在放装时点对点布放。
