走道内机械排烟系统设计计算步骤

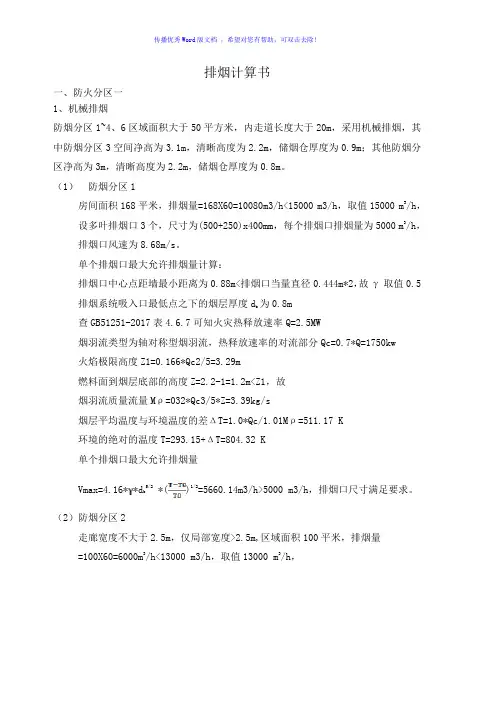

排烟计算书(机械和自然排烟)Word版

排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。

（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5为0.8m排烟系统吸入口最低点之下的烟层厚度db查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。

Vmax=4.16**db（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2，故γ取值0.5 其他参数同防烟分区1，单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>4334 m3/h，排烟口尺寸满足要求。

机械排烟系统排烟量计算

送风系统或单独的机械补风系统，补风量不应小于排风量的50%。（3）《汽车库、修车库、停车场设计防火规范》中规定：汽车库内无直
接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应同时设置进风系统，且送风量不宜小于排烟量的50%。
机械排烟系统排烟量计算
机械排烟风量的计算例题：
机械排烟系统排烟量计算机械排烟量的计算机械排烟的补风及补风量的计算
（1）《建筑设计防火规范》中规定：在地下建筑和地上密闭场所中设置机械排烟系统时，应同时设置补风系统。当设置机械补风系统时，其补风量不宜小于排烟量的50%；
（2）《人民防空工程设计防火规范》中规定： ①当补风通路的空气阻力不大于50Pa时，可自然补风； ②当补风通路的空气阻力大于50Pa时，应设置火灾时可转换成补风的机械
机械排烟系统排烟量计算
机械排烟风量的计算 1、当系统担负一个防烟分区时或净空高度大于6.0m的不划防烟
分区的房间，应按该防烟分区面积不小于60m3/（h·m2）计算，但最小排烟量不应小于7200m3/h；当担负两个或两个以上防烟分区时，应按最大防烟分区面积不小于120m3/（h·m2）计算。 2、中庭的排烟量以其体积大小，按4~6次/h换气计算。当室内中庭体积小于或等于17000m3时，其排烟量按n=6次/h换气计算；中庭体积大于17000m3时，其排烟量按n=4次/h换气计算。但最小排烟量不应小于102000m3/h。 3、汽车库排烟量应按换气次数不小于6次/h计算确定。

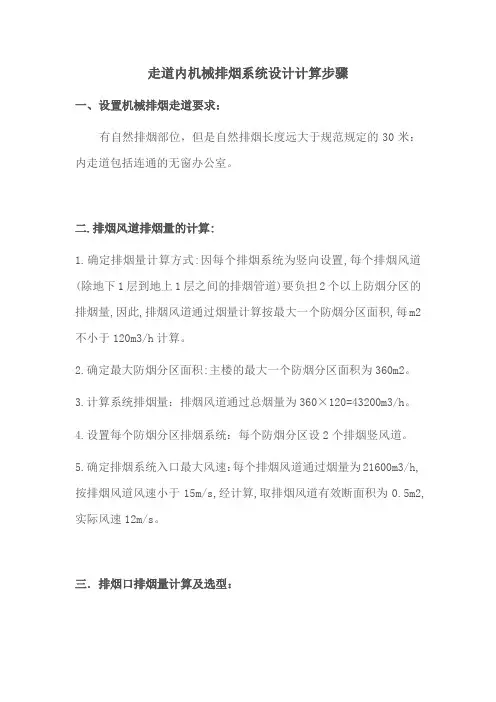

[中考]走道内机械排烟系统设计计算步骤

走道内机械排烟系统设计计算步骤一、设置机械排烟走道要求：有自然排烟部位，但是自然排烟长度远大于规范规定的30米：内走道包括连通的无窗办公室。

二.排烟风道排烟量的计算:1.确定排烟量计算方式:因每个排烟系统为竖向设置,每个排烟风道(除地下1层到地上1层之间的排烟管道)要负担2个以上防烟分区的排烟量,因此,排烟风道通过烟量计算按最大一个防烟分区面积,每m2不小于120m3/h计算。

2.确定最大防烟分区面积:主楼的最大一个防烟分区面积为360m2。

3.计算系统排烟量：排烟风道通过总烟量为360×120=43200m3/h。

4.设置每个防烟分区排烟系统：每个防烟分区设2个排烟竖风道。

5.确定排烟系统入口最大风速：每个排烟风道通过烟量为21600m3/h,按排烟风道风速小于15m/s,经计算,取排烟风道有效断面积为0.5m2,实际风速12m/s。

三．排烟口排烟量计算及选型：1.确定风口个数：每层为一个防烟分区,按防烟分区内的排烟口距最远点的水平距离不应超过30m和排烟风口之间不应超过60米的要求，每层设有2个排烟口；2.计算风口风量：每个防烟分区排烟量为360×60 =21600 m3/h,由于每一个防烟分区有两个排烟口，则每个排烟口排烟量为21600/2=10800m3/h。

3.选取风口规格：取排烟口风速为10m/s,经计算,排烟口面积为10800/10/3600=0.3m2,故选用排烟口有效面积为0.3*0.8（有效面积系数），为600*400排烟口。

4.确定风口类型：本场所不选百叶风口，该排烟口为电动排烟风口，具有DC24V电信号开启、远间隔缆绳控制开启、手动复位、280℃熔断、输出开启和封闭电信号的功能。

四.排烟风管计算及选型：假定连接一个风口的风管为A段，连接两个风口的风管为B段,求出A、B段风管规格，则：A段风管截面积为一个风口风量10800/风管假定风速12m/s/3600(秒)=0.25m2, B段风管截面积为两个风口风量10800*2/风管假定风速12m/s/3600(秒)=0.5m2，依此类推，计算多个排烟风口规格，然后按照风管截面积选定风管宽高的尺寸，前段风管风速应比后段风管风速稍大点。

排烟计算书(机械和自然排烟)

排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。

（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5 排烟系统吸入口最低点之下的烟层厚度d为0.8mb查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。

Vmax=4.16**db（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。
