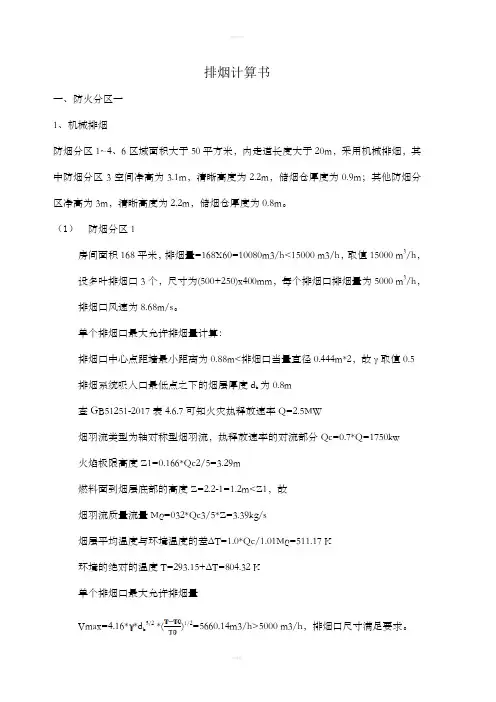

排烟计算书(机械和自然排烟)
排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。
（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。
单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5 排烟系统吸入口最低点之下的烟层厚度d为0.8mb查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。
Vmax=4.16**db（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。
单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2，故γ取值0.5 其他参数同防烟分区1，单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>4334 m3/h，排烟口尺寸满足要求。
【管理资料】机械排烟系统排烟量计算汇编
送风系统或单独的机械补风系统，补风量不应小于排风量的50%。 （3）《汽车库、修车库、停车场设计防火规范》中规定：汽车库内无直
接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应 同时设置进风系统，且送风量不宜小于排烟量的50%。
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
机械排风量的计算 机械排烟的补风及补风量的计算
（1）《建筑设计防火规范》中规定：在地下建筑和地上密闭场所中设置 机械排烟系统时，应同时设置补风系统。当设置机械补风系统时，其 补风量不宜小于排烟量的50%；
（2）《人民防空工程设计防火规范》中规定： ①当补风通路的空气阻力不大于50Pa时，可自然补风； ②当补风通路的空气阻力大于50Pa时，应设置火灾时可转换成补风的机械
排烟计算书(机械和自然排烟)
排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。
（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。
单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5排烟系统吸入口最低点之下的烟层厚度d b为0.8m查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量Vmax=4.16**d b5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。
（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。
单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2，故γ取值0.5其他参数同防烟分区1，单个排烟口最大允许排烟量Vmax=4.16**d b5/2 *()1/2=5660.14m3/h>4334 m3/h，排烟口尺寸满足要求。
建筑防烟排烟系统设计计算及示例
建筑防烟排烟系统设计计算及示例（实用版）目录1.建筑防烟排烟系统的设计风量计算2.防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风计算3.系统负担建筑高度大于 24m 时的计算方法4.建筑防烟排烟系统技术标准的规范防火设计5.新版《建筑防烟排烟系统技术标准》的实施时间正文一、建筑防烟排烟系统的设计风量计算在建筑防烟排烟系统设计中，设计风量的计算是非常重要的一环。
根据《建筑防烟排烟系统技术标准》规定，机械加压送风系统的设计风量不应小于计算风量的 1.2 倍。
此外，防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风的计算风量应按照本标准第3.4.5 条和第 3.4.8 条的规定进行计算确定。
二、防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风计算在计算防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风时，需要按照本标准第 3.4.5 条和第 3.4.8 条的规定进行计算。
当系统负担建筑高度大于 24m 时，防烟楼梯间、独立前室、合用前室和消防电梯前室的机械加压送风应按计算值与表 3.4.2-1 和表3.4.2-4 的值中的较大值确定。
三、系统负担建筑高度大于 24m 时的计算方法当建筑防烟排烟系统负担的建筑高度大于 24m 时，计算防烟楼梯间、独立前室、合用前室和消防电梯前室的机械加压送风时，需要按照计算值与表 3.4.2-1 和表 3.4.2-4 的值中的较大值确定。
四、建筑防烟排烟系统技术标准的规范防火设计新版《建筑防烟排烟系统技术标准》（GB51251-2017）是由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局于2018 年 05 月 01 日联合发布的，旨在规范防火设计，确保建筑防烟排烟系统的安全有效。
五、新版《建筑防烟排烟系统技术标准》的实施时间新版《建筑防烟排烟系统技术标准》（GB51251-2017）于 2018 年 05 月 01 日发布，并于 2018 年 08 月 01 日正式实施。

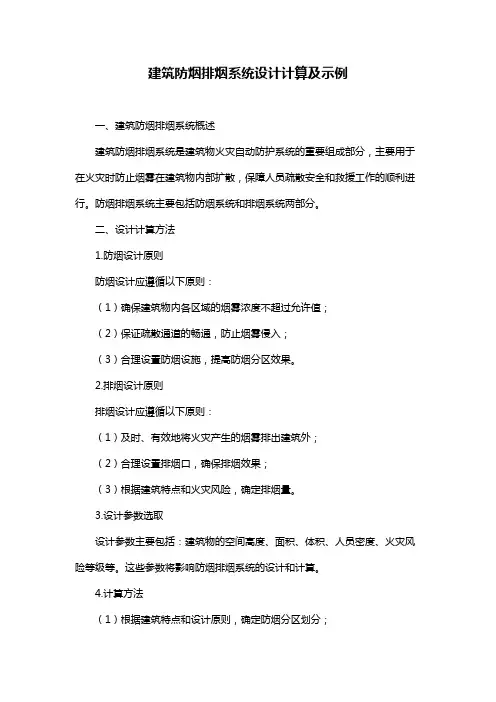

建筑防烟排烟系统设计计算及示例
建筑防烟排烟系统设计计算及示例一、建筑防烟排烟系统概述建筑防烟排烟系统是建筑物火灾自动防护系统的重要组成部分，主要用于在火灾时防止烟雾在建筑物内部扩散，保障人员疏散安全和救援工作的顺利进行。
防烟排烟系统主要包括防烟系统和排烟系统两部分。
二、设计计算方法1.防烟设计原则防烟设计应遵循以下原则：（1）确保建筑物内各区域的烟雾浓度不超过允许值；（2）保证疏散通道的畅通，防止烟雾侵入；（3）合理设置防烟设施，提高防烟分区效果。
2.排烟设计原则排烟设计应遵循以下原则：（1）及时、有效地将火灾产生的烟雾排出建筑外；（2）合理设置排烟口，确保排烟效果；（3）根据建筑特点和火灾风险，确定排烟量。
3.设计参数选取设计参数主要包括：建筑物的空间高度、面积、体积、人员密度、火灾风险等级等。
这些参数将影响防烟排烟系统的设计和计算。
4.计算方法（1）根据建筑特点和设计原则，确定防烟分区划分；（2）计算各防烟分区所需的防烟设施容量；（3）根据排烟原则，确定排烟口的位置和数量；（4）计算排烟量，确保满足火灾时建筑内的通风需求。
三、示例分析1.建筑防烟设计示例（1）建筑特点：一座高层办公楼，总建筑面积为10000平方米，高度为100米，共20层，每层设有两个防烟分区。
（2）防烟分区设置：根据建筑高度和面积，将建筑物划分为5个防烟分区。
（3）防烟设施设计：每个防烟分区设置一套机械防烟设施，采用通风方式进行防烟。
2.排烟设计示例（1）排烟区域划分：与防烟分区相对应，将建筑划分为5个排烟区域。
（2）排烟口设置：每层设置两个排烟口，分别位于建筑的两端。
（3）排烟量计算：根据建筑体积和火灾风险等级，计算每个排烟区域的排烟量为10000立方米/小时。
3.防烟排烟系统联合设计示例在保证防烟和排烟功能的前提下，综合考虑建筑美观、通风效果和能耗等因素，进行防烟排烟系统的联合设计。
四、系统调试与验收防烟排烟系统在设计完成后，需进行调试和验收，确保系统在火灾发生时能够正常运行。
走道内机械排烟系统设计计算步骤
走道内机械排烟系统设计计算步骤走道内的机械排烟系统设计是建筑物安全设计的重要组成部分，其目的是在火灾发生时及时排除烟雾，保障人员安全撤离。
以下是走道内机械排烟系统设计的计算步骤：1. 确定走道内机械排烟系统的设计流量：按照国家标准及建筑安全规范，首先需要确定走道内机械排烟系统的设计流量。
一般情况下，可以根据走道的长度、宽度、高度和人员密度来计算设计流量。
流量计算包括平均流速计算和最大流量计算。
2. 计算机械排烟风机的数量和容量：根据设计流量，确定机械排烟风机的数量和容量。
一般情况下，可以根据机械排烟风机的静压和流量特性曲线来选择适当的风机。
3. 进行烟道系统的计算和布置：根据机械排烟风机的布置位置和数量，进行烟道系统的计算和布置。
烟道系统应包括烟道管道、烟道排烟口和防火阀等设施。
4. 计算排烟口的数量和位置：根据走道的长度和宽度，计算排烟口的数量和位置。
一般情况下，排烟口应布置在走道的两侧，数量应根据走道的长度和宽度来确定。
5. 计算防火阀的数量和位置：根据烟道系统的长度和防火区域的划分，计算防火阀的数量和位置。
防火阀应布置在烟道系统的适当位置，以实现火灾发生时的自动关闭和防止烟气传播。
6. 确定烟雾探测器的布置位置：烟雾探测器的布置位置应根据火灾风险评估和走道的特点来确定。
一般情况下，烟雾探测器应布置在走道的高度适当位置，以便及早发现火灾并触发机械排烟系统。
7. 选择合适的控制方式和设备：根据机械排烟系统的布置和要求，选择合适的控制方式和设备，如自动控制系统、风机控制器等。
这些设备应能够实现机械排烟系统的自动启停、联动控制等功能。
8. 根据建筑物的特点进行排烟系统的细化设计：根据具体的建筑物特点，对机械排烟系统进行细化设计，包括烟道系统的管道尺寸计算、风机的选型、排烟口和防火阀的尺寸计算等。
9. 进行系统的施工和调试：根据设计和细化设计的要求，进行机械排烟系统的施工和调试。
施工过程中需要确保施工质量和安全性，调试过程中需要对系统进行全面的检测和试运行，确保系统可以正常运行。
走道内机械排烟系统设计计算步骤
走道内机械排烟系统设计计算步骤文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]走道内机械排烟系统设计计算步骤一、设置机械排烟走道要求：有自然排烟部位，但是自然排烟长度远大于规范规定的30米：内走道包括连通的无窗办公室。
二.排烟风道排烟量的计算:1.确定排烟量计算方式:因每个排烟系统为竖向设置,每个排烟风道(除地下1层到地上1层之间的排烟管道)要负担2个以上防烟分区的排烟量,因此,排烟风道通过烟量计算按最大一个防烟分区面积,每m2不小于120m3/h计算。
2.确定最大防烟分区面积:主楼的最大一个防烟分区面积为360m2。
3.计算系统排烟量：排烟风道通过总烟量为360×120=43200m3/h。
4.设置每个防烟分区排烟系统：每个防烟分区设2个排烟竖风道。
5.确定排烟系统入口最大风速：每个排烟风道通过烟量为21600m3/h,按排烟风道风速小于15m/s,经计算,取排烟风道有效断面积为0.5m2,实际风速12m/s。
三．排烟口排烟量计算及选型：1.确定风口个数：每层为一个防烟分区,按防烟分区内的排烟口距最远点的水平距离不应超过30m和排烟风口之间不应超过60米的要求，每层设有2个排烟口；2.计算风口风量：每个防烟分区排烟量为360×60 =21600 m3/h,由于每一个防烟分区有两个排烟口，则每个排烟口排烟量为21600/2=10800m3/h。
3.选取风口规格：取排烟口风速为10m/s,经计算,排烟口面积为10800/10/3600=0.3m2,故选用排烟口有效面积为0.3*0.8（有效面积系数），为600*400排烟口。
4.确定风口类型：本场所不选百叶风口，该排烟口为电动排烟风口，具有DC24V电信号开启、远间隔缆绳控制开启、手动复位、280℃熔断、输出开启和封闭电信号的功能。
四.排烟风管计算及选型：假定连接一个风口的风管为A段，连接两个风口的风管为B段,求出A、B 段风管规格，则：A段风管截面积为一个风口风量10800/风管假定风速12m/s/3600(秒)=0.25m2, B段风管截面积为两个风口风量10800*2/风管假定风速12m/s/3600(秒)=0.5m2，依此类推，计算多个排烟风口规格，然后按照风管截面积选定风管宽高的尺寸，前段风管风速应比后段风管风速稍大点。
机械排烟系统排烟量计算
机械排烟系统排烟量计算
机械排烟风量的计算 例题：
机械排烟系统排烟量计算
机械排烟风量的计算 机械排烟的补风及补风量的计算
（1）《建筑设计防火规范》中规定：在地下建筑和地上密闭场所中设置 机械排烟系统时，应同时设置补风系统。当设置机械补风系统时，其 补风量不宜小于排烟量的50%；
（2）《人民防空工程设计防火规范》中规定： ①当补风通路的空气阻力不大于50Pa时，可自然补风； ②当补风通路的空气阻力大于50Pa时，应设置火灾时可转换成补风的机械
送风系统或单独的机械补风系统，补风量不应小于排风量的50%。 （3）《汽车库、修车库、停车场设计防火规范》中规定：汽车库内无直
接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应 同时设置进风系统，且送风量不宜小于排烟量的50%。
机械排烟系统排烟量计算
机械排烟风量的计算 1、当系统担负一个防烟分区时或净空高度大于6.0m的不划防烟
分区的房间，应按该防烟分区面积不小于60m3/（h·m2）计算 ，但最小排烟量不应小于7200m3/h于120m3/（h·m2）计 算。 2、中庭的排烟量以其体积大小，按4~6次/h换气计算。当室内中 庭体积小于或等于17000m3时，其排烟量按n=6次/h换气计算； 中庭体积大于17000m3时，其排烟量按n=4次/h换气计算。但最 小排烟量不应小于102000m3/h。 3、汽车库排烟量应按换气次数不小于6次/h计算确定。
建筑防烟排烟系统设计计算及示例
建筑防烟排烟系统设计计算及示例建筑防烟排烟系统是建筑设计中非常重要的一部分，它能确保人们在火灾发生时能够及时逃生，并确保烟气不会扩散到非火灾区域。
为了正确设计防烟排烟系统，需要对建筑物的特点、人流量以及烟气扩散等因素进行全面的考虑。
下面我们将介绍防烟排烟系统的设计计算及示例，以便更好地指导实践。
首先，了解建筑物的特点是非常重要的。
包括建筑物的形状、楼层高度、房间布局等。
这些因素将影响防烟排烟系统的布置和排烟口的位置。
比如，对于高楼建筑来说，可能需要设置排烟风机和排烟口在不同的楼层以确保烟气能够迅速排出建筑物。
其次，根据建筑物的人流量确定设计计算。
人流量是决定防烟排烟系统能否有效运行的重要因素。
需要根据建筑物的类型和用途，以及安全标准规定的人员密度来确定。
根据人流量的大小，可以决定排烟风机的规格和数量，以及所需的排烟口的尺寸和数量。
然后，进行烟气扩散计算。
烟气扩散计算是设计防烟排烟系统的关键步骤，可以通过使用计算机模拟软件来进行。
该软件可以模拟火灾发生后烟气的扩散情况，并根据模拟结果来确定排烟口的位置和尺寸。
进行烟气扩散计算时，需要考虑建筑物内部的空气流动情况、温度变化和风速等因素。
最后，我们来看一个防烟排烟系统设计计算的示例。
假设我们需要设计一个办公楼的防烟排烟系统。
根据建筑物的形状和高度，我们决定在每个楼层的最高处设置排烟风机，并将排烟口设置在每个楼层的走道上。
根据办公楼的使用情况，我们计算出每个楼层的人流量为200人。
通过进行烟气扩散计算，我们确定了排烟口的位置和数量。
根据计算结果，我们决定在每个楼层的走道上设置5个排烟口，并选择了适当的尺寸。
综上所述，建筑防烟排烟系统的设计计算及示例对于确保人员安全和建筑物的防火安全非常重要。
通过全面考虑建筑物特点、人流量和烟气扩散等因素，我们可以设计出高效的防烟排烟系统，提供及时的疏散通道，并确保建筑物的非火灾区域不受烟气扩散的影响。
因此，在设计建筑防烟排烟系统时，我们应该密切关注这些因素，并灵活应用计算方法和工具，以确保系统的设计符合实际需要，并能够有效地应对火灾风险。
排烟管道设计计算讲解
vj ?
2Pj
?
ห้องสมุดไป่ตู้
空气在风管内的流速为
vd ?
2Pd
?
v j 风管内空气的静压； vd 风管内空气的动压。
空气从孔口流出时，实际流速为合成速度：
tg? ? vj
vd
?
Pj Pd
孔口实际流速：
v ? vj
sin ?
孔口流出风量： L0 ? 3600 ? fv
vj 风管内空气的静压速度； vd 风管内空气的动压速度。
吹清灰袋式除尘器，除尘器阻力 △P＝1200Pa 。对该系
统进行水力计算，并选择风机。
1．绘制轴测图，标注各管段编号，长度和风量。
2．确定最不利管路 1－3－5－6－7。 3．根据各管段风量及选定流速，确定最不利管 路各管段的尺寸，比摩阻。
1，2，3，4，5段流速14 m/s 。 6，7段流速12 m/s 。
图
由L1＝0.42 m 3/h，v1＝14 m/s ，查附录 6，求管径和 摩阻，且管径符合附录 8规格。
D1 ? 200 mm , Rm1 ? 12 .5 Pa / m
L3＝0.64m 3/s，v3＝14，
实际流速
v3
?
L3
/ ?? ?
?4
D 1 2 ?? ?
D1 ? 240 mm , R m1 ? 12 Pa / m
确定每一管段的尺寸和摩阻。
4．计算各管段沿程和局部阻力。 管段1沿程阻力： Rml＝12.5×11＝137.5
管段1局部阻力：
v2 F2
设备密闭罩 ξ＝1.0
90°弯头 ξ＝0.17
v1F1 直流三通 (1－3) ，ξ＝0.17
v3 F3
建筑防烟排烟系统设计计算及示例
建筑防烟排烟系统设计计算及示例（实用版）目录1.建筑防烟排烟系统设计计算的重要性2.设计计算的主要内容3.示例：防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风计算4.系统负担建筑高度大于 24m 时的计算方法5.结语正文一、建筑防烟排烟系统设计计算的重要性建筑防烟排烟系统是建筑物防火安全系统的重要组成部分，其主要功能是在火灾发生时防止烟雾扩散，保证人员疏散和灭火工作的顺利进行。
为了确保防烟排烟系统的有效性和可靠性，设计计算环节尤为重要。
二、设计计算的主要内容设计计算主要包括以下几个方面：1.系统风量的计算：根据建筑物的用途、面积、高度等因素，计算出系统所需的风量。
2.机械加压送风系统的设计：根据计算出的系统风量，设计机械加压送风系统，确保系统能够在火灾发生时提供足够的风量，防止烟雾扩散。
3.防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风计算：根据建筑物的结构和火灾扩散路径，计算出各个区域的机械加压送风量。
三、示例：防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风计算以防烟楼梯间为例，其机械加压送风量的计算方法如下：1.根据防烟楼梯间的面积和高度，计算出防烟楼梯间的体积。
2.根据防烟楼梯间的体积和火灾扩散速度，计算出火灾发生时所需要的机械加压送风量。
3.根据本标准第 3.4.5 条和第 3.4.8 条的规定，计算出防烟楼梯间的机械加压送风设计风量。
四、系统负担建筑高度大于 24m 时的计算方法当系统负担建筑高度大于 24m 时，防烟楼梯间、独立前室、合用前室和消防电梯前室的机械加压送风设计风量应按计算值与表 3.4.2-1、表3.4.2-4 的值中的较大值确定。
五、结语建筑防烟排烟系统设计计算是确保防烟排烟系统有效性和可靠性的关键环节，需要根据建筑物的结构、用途、面积、高度等因素进行细致的计算。
机械排烟系统如何设计
机械排烟系统如何设计推荐文章在机械设计中如何完成挂片设计? 热度：如何设计机械标志热度：机械设计中如何垫圈热度：养生保健时间如何安排时间表热度：早泄该如何锻炼_早泄自我锻炼方法热度：机械排烟系统能在火灾发生时，有效的排除大量人员，保障人员安全。
下面是小编为大家精心整理的关于机械排烟系统如何设计，希望能够帮助到你们。
方法/步骤1一、机械排烟方式1.局部排烟方式：在每个空间区域内设置风机，将烟气排除室外。
2.集中排烟方式：使用排烟风机将若干个分区的烟气通过管道集中起来排除到室外。
2二、机械排烟的部位1.在无直接自然通风且长度超过20米的内走道或者虽然有直接自然通风，但长度超过60米的内走道。
2.面积大于100平米，并且常有人停留或者可燃烧物较多的无窗房间。
3.除了可以利用的窗井的房间外，房间超过200平米或者穿过50平米经常有人停留的房间或可燃物较多的的地下室4.不具备自然排烟条件或净空超过12米的中庭3三、机械排烟系统的布置1.内走道的机械排烟系统。
内走道通常采用竖向布置方案。
2.多个房间的机械排烟系统。
通常采用水平布置。
4四、排烟量的计算1.当风机承担一个防烟分区时，应每平米不小于60立方米计算，单台风机最小风量不小于7200m3/h2.当风机承担2个或者2个以上分区时，没平米不小于120立方米计算，最大排烟量为60000m3/h5五、设计要点1.排烟口，设置在顶棚或靠近过顶棚墙面;2.每个防烟分区内应设置排烟口;3.尽量考虑使烟气气流与人流疏散方向相反;6六、排烟风机1.排烟风机可以采用准用排烟轴流风机，并应在其机房入口处设有280度自动关闭排烟防火阀2.排烟风机应设置在系统最高排烟口的上部，位于防火分区的机房内。
机械排烟系统排烟量计算
机械排烟系统排烟量计算
机械排烟风械排烟风量的计算 机械排烟的补风及补风量的计算
（1）《建筑设计防火规范》中规定：在地下建筑和地上密闭场所中设置 机械排烟系统时，应同时设置补风系统。当设置机械补风系统时，其 补风量不宜小于排烟量的50%；
（2）《人民防空工程设计防火规范》中规定： ①当补风通路的空气阻力不大于50Pa时，可自然补风； ②当补风通路的空气阻力大于50Pa时，应设置火灾时可转换成补风的机械
送风系统或单独的机械补风系统，补风量不应小于排风量的50%。 （3）《汽车库、修车库、停车场设计防火规范》中规定：汽车库内无直
接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应 同时设置进风系统，且送风量不宜小于排烟量的50%。
机械排烟系统排烟量计算
机械排烟风量的计算 1、当系统担负一个防烟分区时或净空高度大于6.0m的不划防烟
分区的房间，应按该防烟分区面积不小于60m3/（h·m2）计算 ，但最小排烟量不应小于7200m3/h；当担负两个或两个以上防 烟分区时，应按最大防烟分区面积不小于120m3/（h·m2）计 算。 2、中庭的排烟量以其体积大小，按4~6次/h换气计算。当室内中 庭体积小于或等于17000m3时，其排烟量按n=6次/h换气计算； 中庭体积大于17000m3时，其排烟量按n=4次/h换气计算。但最 小排烟量不应小于102000m3/h。 3、汽车库排烟量应按换气次数不小于6次/h计算确定。
关于建筑机械排烟口面积计算及设置要求
关于建筑机械排烟口面积计算及设置要求乌鲁木齐市消防支队任立军摘要：阐述了应设置机械排烟的场所、建筑排烟口的面积计算及设置要求。
提出了排烟口施工中应注意的一些细节、注意事项。
确保建筑防排烟系统从设计计算到施工应用，能达到规范的具体要求，以便在建筑投入使用中，一旦发生火灾能发挥良好的作用，最大限度降低火灾的风险，保证人员安全疏散，减少人员伤亡。
关键词: 防排烟系统; 排烟口; 面积计算; 设置要求建筑火灾中，大部分人死于火灾时产生的浓烟。
这是因为:①浓烟中含有大量的有毒气体，使人在极短时间内昏迷甚至死亡;②烟气温度过高造成呼吸道灼伤或窒息导致死亡;③火灾时产生的烟气及燃烧时空气中氧含量迅速降低而导致缺氧窒息死亡。
通常在建筑内，对机械防排烟系统的设计时，排烟口的面积及设置经常被忽视，特别是施工当中更不被注意，导致在实际检测和使用中发现防排烟系统的效果会大打折扣。
笔者在日常监督检查中经常发现，抽查到防排烟系统的最不利点时，风量大多很小，基本无法测试。
究其根本原因，就是在机械防排烟设计当中，未能考虑到建筑内的空间布局、结构、装修以及防烟分区内储烟仓的形成对防排烟系统的影响，造成机械防排烟系统的设置，不能真正有效地进行排烟。
另一方面，在工程施工时，排烟口设置及尺寸经常与规范大相径庭，有的尺寸过大，有的又尺寸过小; 或是设置位置根本不考虑烟气流动的特质和特性，以至于无法达到防排烟设计时的初衷，无法在火灾时发挥良好的排烟效果，导致建筑本身的消防设计不能满足安全疏散及灭火救援的需求，在发生火灾时极易造成火灾失控和重大人员伤亡。
1、设置机械排烟的场所1.1民用建筑依据GB 50016－2014《建筑设计防火规范》的要求，一般民用建筑的下列主要场所应设机械排烟系统，具体如下:（1）在可燃物集中、人员相对较多的地上公共建筑，当建筑面积超过300平方米，未设置自然排烟或自然排烟不符合规范要求时。
（2）建筑中庭内当未设置自然排烟或自然排烟不符合要求时，应设置机械排烟。
排烟计算书(机械和自然排烟)
排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。
（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。
单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5 排烟系统吸入口最低点之下的烟层厚度d为0.8mb查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。
Vmax=4.16**db（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。
单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2，故γ取值0.5 其他参数同防烟分区1，单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>4334 m3/h，排烟口尺寸满足要求。
机械排烟系统的主要设计参数
一级消防工程师考点机械排烟系统的主要设计参数
机械排烟系统的主要设计参数
1)最小清晰高度的计算
走道的最小清晰高度不应小于其净高的1／2，其他区域最小清晰高度应经计算确定。
2)排烟量的选取
①当排烟风机担负多个防烟分区时，其风量应按最大一个防烟分区的排烟量、风管(风道)的漏风量及其它未开启排烟阀(口)的漏风量之和计算。
②一个防烟分区的排烟量应根据场所内的热释放量以及按相关规定的计算确定，但下列场所可按以下规定确定：
③当公共建筑中庭周围场所设有机械排烟时，中庭的排烟量可按周围场所中最大排烟量的2倍数值计算，且不应小于107000mS／h(或25m2的有效开窗面积)；当公共建筑中庭周围仅需在回廊设置排烟或周围场所均设置自然排烟时，中庭的排烟量应按相关规定的计算确定。
④除第②条、第⑨条规定的场所外，其他场所的排烟量或排烟窗面积应按照烟羽流类型，根据火灾功率、清晰高度、烟羽流质量流量及烟羽流温度等参数计算确定。
⑤当烟羽流的质量流量大于150kg／s，或储烟仓的烟层温度与周围空气温差小于15℃时，应重新调整排烟措施。
3)排烟风速
①当采用金属风道时，管道风速不应大于20m／s。
②当采用非金属材料风道时，不应大于15m／s。
③排烟口的风速不宜大于10 m／s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
走道内机械排烟系统设计计算步骤
一、设置机械排烟走道要求：
有自然排烟部位，但是自然排烟长度远大于规范规定的30米：内走道包括连通的无窗办公室。
二.排烟风道排烟量的计算:
1.确定排烟量计算方式:因每个排烟系统为竖向设置,每个排烟风道(除地下1层到地上1层之间的排烟管道)要负担2个以上防烟分区的排烟量,因此,排烟风道通过烟量计算按最大一个防烟分区面积,每m2不小于120m3/h计算。
2.确定最大防烟分区面积:主楼的最大一个防烟分区面积为360m2。
3.计算系统排烟量：排烟风道通过总烟量为360×120=43200m3/h。
4.设置每个防烟分区排烟系统：每个防烟分区设2个排烟竖风道。
5.确定排烟系统入口最大风速：每个排烟风道通过烟量为21600m3/h,按排烟风道风速小于15m/s,经计算,取排烟风道有效断面积为0.5m2,实际风速12m/s。
三．排烟口排烟量计算及选型：
1.确定风口个数：每层为一个防烟分区,按防烟分区内的排烟口距最远点的水平距离不应超过30m和排烟风口之间不应超过60米的要求，每层设有2个排烟口；
2.计算风口风量：每个防烟分区排烟量为360×60 =21600 m3/h,由于每一个防烟分区有两个排烟口，则每个排烟口排烟量为21600/2=10800m3/h。
3.选取风口规格：取排烟口风速为10m/s,经计算,排烟口面积为10800/10/3600=0.3m2,故选用排烟口有效面积为0.3*0.8（有效面积系数），为600*400排烟口。
4.确定风口类型：本场所不选百叶风口，该排烟口为电动排烟风口，具有DC24V电信号开启、远间隔缆绳控制开启、手动复位、280℃熔断、输出开启和封闭电信号的功能。
四.排烟风管计算及选型：
假定连接一个风口的风管为A段，连接两个风口的风管为B段,求出A、B段风管规格，则：A段风管截面积为一个风口风量10800/风管假定风速12m/s/3600(秒)=0.25m2, B段风管截面积为两个风口风量10800*2/风管假定风速12m/s/3600(秒)=0.5m2，依此类推，计算多个排烟风口规格，然后按照风管截面积选定风管宽高的尺寸，前段风管风速应比后段风管风速稍大点。
五.排烟风机排烟量计算及选型：
1.计算风机风量：因为排烟风道通过总烟量为43 200m3/h,考虑排烟量从烟道和排烟口的泄漏,应增加10% ~30%的风量,那么,排烟风机总排烟量为1.3×43 200=56160m3/h。
2.风机选型：因每个防烟分区为2个排烟系统,故每台排烟风机排烟量为28080m3/h,经对系统最不利环路管道阻力进行计算,最后选用HFTⅡ型9号消防排烟专用风机,共2台,每台风量为33 510m3/h,风压840 Pa。
