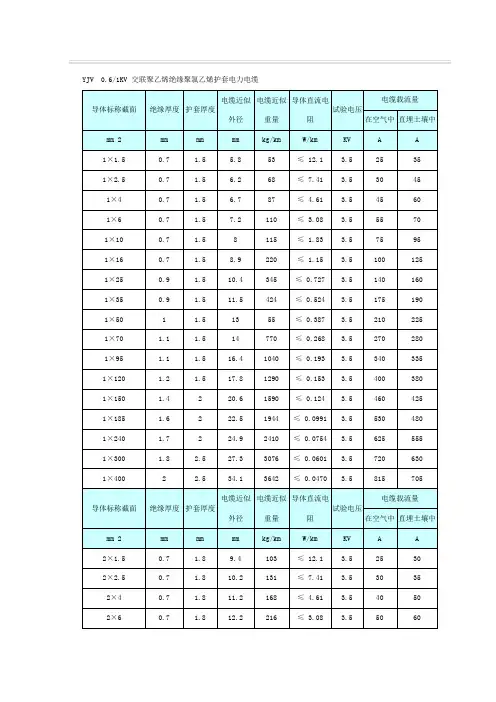

电缆选型表
YJV 0.6/1KV 交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV 10KV 交联电缆技术参数
35KV
额定电压Uo／U分为0.6／1kV、1.8／3kV、3.6／6kV、6／6kV、6／10kv、8.7／15kV、12／20kv、21／35kV、26／35kV。
①导体长期允许的最高工作温度为90℃，短路时(最长持续时间不超过5秒)，电缆导体的最高温度不超过250℃；
③导体直流电阻符合GB3956的规定。
④敷设时的环境温度不低于0℃，低于0℃时应先加热。
最小弯曲半径不小于电缆外径的15倍。
⑤电缆敷设不受落差限制。
⑥工频耐电压试验：
Uo为3.6kV及以下电缆：2.5Uo+2kV／5min不击穿;Uo为3.6kv以上电缆：2.5Uo ／5min不击穿。
⑦局部放电试验：
Uo为1.8kV及以上和18kV以下时1.5Uo下放电量不大于20pc;Uo为18kV以上，1．5Uo下放电量不大于10pC。
⑧阻燃特性：
阻燃电缆能经受GBl2666．5(1EC332-3)规定的成束燃烧试验。
低烟低卤阻燃电缆能经受GBl2666．5(1EC332-3)规定的成束燃烧试验，且燃烧时烟浓度应符合
GBl2666．7(1ECl034)的规定、燃烧析出气体中HCL含量应≤100mg／g，并符合IEC574-1的要求。
低烟无卤阻燃电缆能经受GBl2666．7(1EC332-3)规定的成束燃烧试验、且燃烧时的烟浓度应符合GBl2666．7(1ECl034)的规定，燃烧析出气体水溶液的PH值≥4．3，导电率≤10us／mm并符合IEC754-2的要求。
电缆选型手册簿2012精编版(1)
电缆的选型与配线选择电线平方数和电流一般铜线安全电流最大为：2.5 平方毫米铜电源线的安全载流量－－28A。
4 平方毫米铜电源线的安全载流量－－35A 。
6 平方毫米铜电源线的安全载流量－－48A 。
10 平方毫米铜电源线的安全载流量－－65A。
16 平方毫米铜电源线的安全载流量－－91A 。
25 平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的 1.5-2 倍。
如果铜线电流小于 28A，按每平方毫米 10A 来取肯定安全。
如果铜线电流大于 120A，按每平方毫米 5A 来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是 10 平方以下的铝线,平方毫米数乘以 5 就可以了,要是铜线呢,就升一个档, 比如 2.5 平方的铜线,就按铝线 4 平方计算.一百以上的都是截面积乘以 2, 二十五平方以下的乘以 4, 三十五平方以上的乘以 3, 70 和 95 平方都乘以 2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线 6 平方毫米以下的铜线，每平方电流不超过 10A 就是安全的，从这个角度讲，你可以选择 1.5 平方的铜线或 2.5 平方的铝线。
10 米内，导线电流密度 6A/平方毫米比较合适，10-50 米，3A/平方毫米,50-200 米，2A/平方毫米，500 米以上要小于 1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择 4 平方铜线或者 6 平方铝线。
如果真是距离 150 米供电（不说是不是高楼），一定采用 4 平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电压降（V）S——导线的截面积（MM2）说明： 1、U`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。

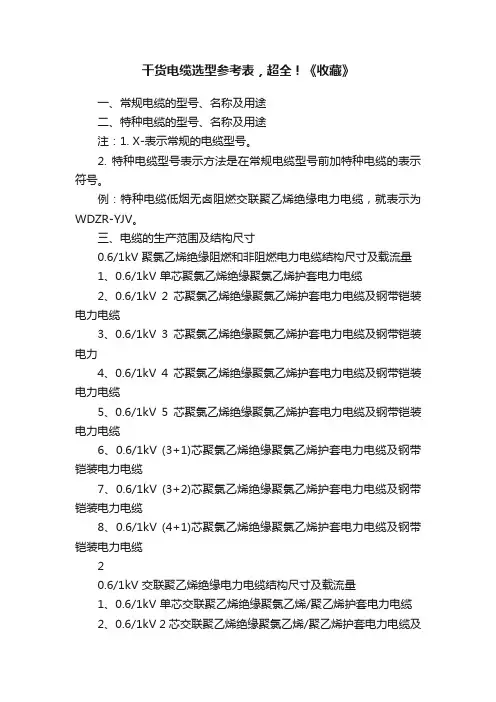

干货电缆选型参考表，超全！《收藏》
干货电缆选型参考表，超全！《收藏》一、常规电缆的型号、名称及用途二、特种电缆的型号、名称及用途注：1. X-表示常规的电缆型号。
2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
例：特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。
三、电缆的生产范围及结构尺寸0.6/1kV 聚氯乙烯绝缘阻燃和非阻燃电力电缆结构尺寸及载流量1、0.6/1kV 单芯聚氯乙烯绝缘聚氯乙烯护套电力电缆2、0.6/1kV 2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆3、0.6/1kV 3芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力4、0.6/1kV 4芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆5、0.6/1kV 5芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆6、0.6/1kV (3+1)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆7、0.6/1kV (3+2)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆8、0.6/1kV (4+1)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆20.6/1kV 交联聚乙烯绝缘电力电缆结构尺寸及载流量1、0.6/1kV 单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆2、0.6/1kV 2 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆及钢带铠装电力电缆3、0.6/1kV 3 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆4、0.6/1kV 4 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆5、0.6/1kV 5 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆6、0.6/1kV (3+1)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆7、0.6/1kV (3+2)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆8、0.6/1kV (4+1)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆3塑料绝缘控制电缆结构1、电缆的绝缘厚度2、聚氯乙烯绝缘聚氯乙烯护套控制电缆3、聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆四、电缆的主要性能1导体的直流电阻2交流电压试验2.1 电力电缆应经受下表中对应的工频试验电压5min 不击穿；其中U0 为6～8.7kV电缆试验电压按IEC60502 从2.5U0提高到3.5U0；额定电压26/35(26/45)kV 电缆按IEC60840 应经受工频65kV/30min 不击穿。
电线电缆规格型号(全部)之欧阳美创编
电线电缆规格型号表电线电缆规格型号表—电缆所有规格型号之一227 IEC 01(BV) 一般用途单芯硬导体无护套电缆227 IEC 02(RV) 一般用途单芯软导体无护套电缆227 IEC 05(BV) 耐温70℃单芯实心导体无护套电缆227 IEC 06(RV) 耐温70℃单芯软导体无护套电缆227 IEC 07(BV-90) 耐温90℃单芯实心导体无护套电缆227 IEC 08(RV-90) 耐温90℃单芯软导体无护套电缆227 IEC 10(BVV) 聚氯乙烯绝缘和护套轻型电缆227 IEC 41(RTPVR) 扁型铜皮软线227 IEC 42(RVB) 扁型无护套软线227 IEC 43(SVR) 户内装饰照明回路用软线227 IEC 52(RVV) 轻型聚氯乙烯护套软线227 IEC 53(RVV) 普通型聚氯乙烯护套软线227 IEC 71f(TVVB) 聚氯乙烯绝缘和护套电梯及可挠性连接用扁形电缆227 IEC 74(RVVYP) 聚氯乙烯绝缘耐油聚氯乙烯护套屏蔽型软电缆227 IEC 75(RVVY) 聚氯乙烯绝缘耐油聚氯乙烯护套非屏蔽型软电缆245 IEC 03(YG) 导体最高温度180℃耐热硅橡胶绝缘电缆245 IEC 04(YYY) 导体最高温度为110℃的耐热乙烯-乙酸乙烯酯橡皮或其它相当的合成弹性体绝缘、单芯、无护套750V电缆245 IEC 05(YRYY) 导体最高温度为110℃的耐热乙烯-乙酸乙烯酯橡皮或其它相当的合成弹性体绝缘、单芯、无护套750V电缆245 IEC 06(YYY) 导体最高温度为110℃的耐热乙烯-乙酸乙烯酯橡皮或其它相当的合成弹性体绝缘、单芯、无护套500V电缆245 IEC 07(YRYY) 导体最高温度为110℃的耐热乙烯-乙酸乙烯酯橡皮或其它相当的合成弹性体绝缘、单芯、无护套500V电缆245 IEC 51(RX) 橡套绝缘软电线和软电缆245 IEC 53(YZ) 普通强度橡套软线245 IEC 57(YZW) 普通氯丁胶(或相当的合成弹性体)橡套软线245 IEC 58(YSF) 圆形氯丁胶(或相当的弹性体)橡套电缆(线) 245 IEC 58f(YSFB) 扁形氯丁胶(或相当的弹性体)橡套电缆(线) 245 IEC 66(YCW) 重型氯丁胶(或相当的合成弹性体)橡套软电缆245 IEC 70(YTB) 编织护套电梯电缆245 IEC 74(YT) 高强度橡套电梯电缆245 IEC 75(YTF) 氯丁或其它相当的合成弹性体橡套电梯电缆245 IEC 81(YH) 橡皮绝缘高强度橡套电焊机用电缆245 IEC 82(YHF) 橡皮绝缘氯丁(或相当的合成弹性体)橡套电焊机用电缆ACSR-720/50 ACSR-720/50钢芯铝绞线ADSS-PE36 B1 全介质自承式光缆(ADSS光缆)AF-150 镀锡铜芯聚全氟乙丙烯绝缘安装线AF-200 镀银铜芯聚全氟乙丙烯绝缘安装线AF-260 镀镍铜芯聚全氟乙丙烯绝缘安装线AFBG 镀锡铜芯聚四氟乙烯薄膜绝缘玻璃丝编织涂漆电线AFFP-150 镀锡铜芯聚全氟乙丙烯绝缘和护套屏蔽安装线AFFP-200 镀银铜芯聚全氟乙丙烯绝缘和护套屏蔽安装线AFFP-260 镀镍铜芯聚全氟乙丙烯绝缘和护套屏蔽安装线AFP-150 镀锡铜芯聚全氟乙丙烯绝缘屏蔽安装线AFP-200 镀银铜芯聚全氟乙丙烯绝缘屏蔽安装线AFP-260 镀镍铜芯聚全氟乙丙烯绝缘屏蔽安装线AFR-200 铜芯氟塑料绕包绝缘安装电线AFR-250 镀银铜芯氟塑料绕包安装电线AFRP-200 铜芯氟塑料绕包金属屏蔽安装电线AFRP-250 镀银铜芯氟塑料绕包金属屏蔽安装电线AGG-12 12kV硅橡胶绝缘耐高压安装线AGG-15 15kV硅橡胶绝缘耐高压安装线AGG-20 20kV硅橡胶绝缘耐高压安装线AGG-25 25kV硅橡胶绝缘耐高压安装线AGG-30 30kV硅橡胶绝缘耐高压安装线AGG-5 5kV硅橡胶绝缘耐高压安装线AGR 硅橡胶绝缘电机、电器耐热安装用电线AGR-1 硅橡胶绝缘安装用电线AGRP 硅橡胶绝缘屏蔽型安装用电线A V 铜芯聚氯乙烯绝缘安装用电线A V-90 铜芯耐热90℃聚氯乙烯绝缘安装用电线A VP 铜芯聚氯乙烯绝缘安装用屏蔽电线A VP-90 铜芯耐热90℃聚氯乙烯绝缘安装用屏蔽电缆A VR 铜芯聚氯乙烯绝缘安装用软电线A VR-90 铜芯耐热90℃聚氯乙烯绝缘安装用软电线A VRB 铜芯聚氯乙烯绝缘扁型安装用软电线A VRS 铜芯聚氯乙烯绝缘绞型安装用软电线A VVR 铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电线BLV 铝芯聚氯乙烯绝缘电线BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆BLX 铝芯橡皮绝缘棉纱或其它相当纤维编织电线BLXF 铝芯橡皮绝缘氯丁或其他相当的合成胶混合物护套电线BLXY 铝芯橡皮绝缘黑色聚乙烯护套电线BL YV 额定电压300/500铝芯聚乙烯绝缘聚氯乙烯护套电缆BPDFGP 对称导体氟塑料绝缘硅橡胶护套变频专用电缆BPDGGP 对称导体硅橡胶绝缘硅橡胶护套变频专用电缆BPDGGPR 对称导体硅橡胶绝缘硅橡胶护套变频专用软电缆BPDVVP 对称导体聚氯乙烯绝缘及护套变频专用电缆BPDVVPR 对称导体聚氯乙烯绝缘及护套变频专用软电缆BPDYJVP 对称导体交联聚乙烯绝缘聚氯乙烯护套变频专用电缆BPTFGPP2 同心导体氟塑料绝缘硅橡胶护套变频专用电缆BPTGGPP2 同心导体硅橡胶绝缘及护套变频专用电缆BPTVVPP2 同心导体聚氯乙烯绝缘及护套变频专用电缆BPTYJVPP2 同心导体交联聚乙烯绝缘聚氯乙烯护套变频专用电缆BSBE 无纺布双玻璃丝绕包圆铜线BSBEB 无纺布双玻璃丝绕包铜扁线BTTQ 轻型铜芯铜护套矿物绝缘电缆BTTVQ 轻型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆BTTVZ 重型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆BTTZ 重型铜芯铜护套矿物绝缘电缆BV 铜芯聚氯乙烯绝缘电线BV-GE 铜芯聚氯乙烯绝缘无接点分支导线BVJ-105 铜芯导体温度105℃交联聚氯乙烯绝缘电线和电缆BVJ-90 铜芯导体温度90℃交联聚氯乙烯绝缘电线和电缆BVJVJ-90 铜芯导体温度90℃交联聚乙烯绝缘和护套电缆BVJVJB-90 铜芯导体温度90℃交联聚乙烯绝缘和护套扁形电缆BVN 铜芯耐热70℃聚氯乙烯绝缘尼龙护套电线BVN-90 铜芯耐热90℃聚氯乙烯绝缘尼龙护套电线BVNVB 铜芯耐热70℃聚氯乙烯尼龙护套绝缘、聚氯乙烯护套扁型电缆BVR 铜芯聚氯乙烯绝缘软电缆BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆BVZA-GE 铜芯聚氯乙烯绝缘低烟低卤阻燃型无接点分支导线BVZ-GE 铜芯聚氯乙烯绝缘阻燃型无接点分支导线BVZNH-GE 铜芯聚氯乙烯绝缘阻燃耐火型无接点分支导线BVZW-GE 铜芯聚氯乙烯绝缘低烟无卤阻燃型无接点分支导线BX 铜芯橡皮绝缘棉纱或其它相当纤维编织电线BXF 铜芯橡皮绝缘氯丁或其他相当的合成胶混合物护套电线BXR 铜芯橡皮绝缘棉纱或其它相当纤维编织软电线BXVW 铜芯橡皮绝缘聚氯乙烯护套电缆(线)BXY 铜芯橡皮绝缘黑色聚乙烯护套电线BYJ 铜芯交联聚乙烯绝缘电线BYJF 铜芯辐照交联聚乙烯绝缘电线BYV 额定电压300/500铜芯聚乙烯绝缘聚氯乙烯护套电缆CCA 铜包铝线CEF/DA 乙丙绝缘氯丁护套船用电力电缆，DA型CEF80/DA 乙丙绝缘氯丁内套裸铜丝编织铠装船用电力电缆，DA 型CEF82/DA 乙丙绝缘氯丁内套铜丝编织铠装聚氯乙烯外套船用电力电缆，DA型CEF90/DA 乙丙绝缘氯丁内套裸钢丝编织铠装船用电力电缆，DA 型CEF92/DA 乙丙绝缘氯丁内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型CEFR/DA 乙丙绝缘氯丁护套船用电力软电缆，DA型CEH/DA 乙丙绝缘氯磺化聚乙烯护套船用电力电缆，DA型CEh80/DA 乙丙绝缘氯磺化聚乙烯内套裸铜丝编织铠装船用电力电缆，DA型CEH82/DA 乙丙绝缘氯磺化聚乙烯内套铜丝编织铠装聚氯乙烯外套船用电力电缆，DA型CEH90/DA 乙丙绝缘氯磺化聚乙烯内套裸钢丝编织铠装船用电力电缆，DA型CEH92/DA 乙丙绝缘氯磺化聚乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型CEHR/DA 乙丙绝缘氯磺化聚乙烯护套船用电力软电缆，DA型CEV/DA 乙丙绝缘聚氯乙烯护套船用电力电缆，DA型CEV80/DA 乙丙绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆，DA型CEV82/DA 乙丙绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套船用电力电缆，DA型CEV90/DA 乙丙绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆，DA型CEV92/DA 乙丙绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型CGLHD 内包钢单线，钢、铝及铝合金复合接触线CGLHJ 内包钢绞线，钢、铝及铝合金复合接触线CGLN 内包梯形钢，钢、铝复合接触线CGLW 外露异形钢，钢、铝复合接触线CHE82 乙丙橡皮绝缘铜丝编织铠装聚氯乙烯外套对称式船用通信电缆CHEV82 乙丙橡皮绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套对称式船用通信电缆CHV82 聚氯乙烯绝缘铜丝编织铠装聚氯乙烯外套对称式船用通信电缆CHVV82 聚氯乙烯绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套对称式船用通信电缆CJV/DA 交联聚乙烯绝缘聚氯乙烯护套船用电力电缆，DA型CJV80/DA 交联聚乙烯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆，DA型CJV90/DA 交联聚乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆，DA型CJV92/DA 交联聚乙烯绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型CKE82/DA 船用乙丙绝缘铜丝编织铠装聚氯乙烯外套控制电缆，DA型CKEF/DA 船用乙丙绝缘氯丁护套控制电缆，DA型CKEF80/DA 船用乙丙绝缘氯丁内套裸铜丝编织铠装控制电缆，DA 型CKEF90/DA 船用乙丙绝缘氯丁内套裸钢丝编织铠装控制电缆，DA 型CKEF92/DA 船用乙丙绝缘氯丁内套钢丝编织铠装聚氯乙烯外套控制电缆，DA型CKEH/DA 船用乙丙绝缘氯磺化聚乙烯外套控制电缆，DA型CKEH80/DA 船用乙丙绝缘氯磺化聚乙烯内套裸铜丝编织铠装控制电缆，DA型CKEH90/DA 船用乙丙绝缘氯磺化聚乙烯内套裸钢丝编织铠装控制电缆，DA型CKEH92/DA 船用乙丙绝缘氯磺化聚乙烯内套钢丝编织铠装聚氯乙烯外套控制电缆，DA型CKEV/DA 船用乙丙绝缘聚氯乙烯护套控制电缆，DA型CKEV80/DA 船用乙丙绝缘聚氯乙烯内套裸铜丝编织铠装控制电缆，DA型CKEV90/DA 船用乙丙绝缘聚氯乙烯内套裸钢丝编织铠装控制电缆，DA型CKEV92/DA 船用乙丙绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套控制电缆，DA型CKJ82/DA 交联聚乙烯绝缘铜丝编织铠装聚氯乙烯外套船用控制电缆CKJV/DA 交联聚乙烯绝缘聚氯乙烯外套船用控制电缆，DA型CKJV80/DA 交联聚乙烯绝缘聚氯乙烯内套裸铜丝编织铠装船用控制电缆CKJV90/DA 交联聚乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用控制电缆CKJV92/DA 交联聚乙烯绝缘聚氯乙烯内套裸钢丝编织铠装聚氯乙烯外套船用控制电缆CKV82/DA 船用聚氯乙烯绝缘铜丝编织铠装聚氯乙烯外套控制电缆CKVV/DA 船用聚氯乙烯绝缘聚氯乙烯护套控制电缆，DA型CKVV80/DA 船用聚氯乙烯绝缘聚氯乙烯内套裸铜丝编织铠装控制电缆，DA型CKVV90/DA 船用聚氯乙烯绝缘聚氯乙烯内套裸钢丝编织铠装控制电缆，DA型CKVV92/DA 船用聚氯乙烯绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套控制电缆，DA型CKX82 船用天然丁苯绝缘铜丝编织铠装聚氯乙烯外套控制电缆CKXF 船用天然丁苯绝缘氯丁护套控制电缆CKXF80 船用天然丁苯绝缘氯丁内套裸铜丝编织铠装控制电缆CKXF90 船用天然丁苯绝缘氯丁内套裸钢丝编织铠装控制电缆CKXF92 船用天然丁苯绝缘氯丁内护套钢丝编织铠装聚氯乙烯外套控制电缆CKXV 船用天然丁苯绝缘聚氯乙烯护套控制电缆CKXV80 船用天然丁苯绝缘聚氯乙烯内套裸铜丝编织铠装控制电缆CKXV90 船用天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装控制电缆CKXV92 船用天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装聚氯乙烯外套控制电缆CLHA 热处理铝镁硅稀土合金接触线CSFF 镀银铜导体聚四氟乙烯绝缘聚四氟乙烯护套玻璃丝编织护层船用同轴射频电缆CSYV 铜导体实芯聚乙烯绝缘聚氯乙烯外套船用同轴射频电缆CSYV90 铜导体实芯聚乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用同轴射频电缆CT 双沟形铜接触线CTHA 铜银合金接触线CTHB1 铜、锡、银接触线CTHB2 铜、锡、银接触线CTHC 铜锡合金接触线CTY 圆形铜接触线CVV/DA 聚氯乙烯绝缘聚氯乙烯护套船用电力电缆，DA型CVV80/DA 聚氯乙烯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆，DA型CVV90/DA 聚氯乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆，DA型CVV92/DA 聚氯乙烯绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型CXF 天然丁苯绝缘氯丁护套船用电力电缆CXF80 天然丁苯绝缘氯丁内套裸铜丝编织铠装船用电力电缆CXF90 天然丁苯绝缘氯丁内套裸钢丝编织铠装船用电力电缆CXF92 天然丁苯绝缘氯丁内护套钢丝编织铠装聚氯乙烯外套船用电力电缆CXFR 天然丁苯绝缘氯丁护套用电力软电缆CXV 天然丁苯绝缘聚氯乙烯护套船用电力电缆CXV80 天然丁苯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆CXV90 天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆CXV92 天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装聚氯乙烯外套船用电力电缆CYDGCC8A 金属加强吊线、骨架层绞全干式、铝-聚乙烯粘结护套"8"字形自承式通信用室外光纤带光缆CYDGCC8S 金属加强吊线、骨架层绞全干式、钢-聚乙烯粘结护套"8"字形自承式通信用室外光纤带光缆CYDXTC8A 金属加强吊线、中心管填充式、铝-聚乙烯粘结护套"8"字形自承式通信用室外光纤带光缆CYDXTC8S 金属加强吊线、中心管填充式、钢-聚乙烯粘结护套"8"字形自承式通信用室外光纤带光缆CYFTC8Y 全介质、松套层绞填充式、聚乙烯护套"8"字形自承式通信用室外光缆CYGTC8A 金属加强吊线、骨架层绞填充式、铝-聚乙烯粘结护套"8"字形自承式通信用室外光缆CYGTC8S 金属加强吊线、骨架层绞填充式、钢-聚乙烯粘结护套"8"字形自承式通信用室外光缆CYTC8A 金属加强吊线、松套层绞填充式、钢-聚乙烯粘结护套"8"字形自承式通信用室外光缆CYTC8S 金属加强吊线、松套层绞填充式、钢-聚乙烯粘结护套"8"字形自承式通信用室外光缆CYTC8Y 金属加强吊线、松套层绞填充式、聚乙烯护套"8"字形自承式通信用室外光缆CYXTC8A 金属加强吊线、中心管填充式、铝-聚乙烯粘结护套"8"字形自承式通信用室外光缆CYXTC8S 金属加强吊线、中心管填充式、钢-聚乙烯粘结护套"8"字形自承式通信用室外光缆CYZQ102 铜芯纸绝缘铅包铜带径向加强聚氯乙烯护套自容式充油电缆CYZQ141 铜芯纸绝缘铅包铜带径向加强钢丝铠装自容式充油电缆CYZQ302 铜芯纸绝缘铅包铜带径向及纵向加强聚氯乙烯护套自容式充油电缆DBGV-1 电雷管引爆用镀锌钢芯铜芯薄型聚氯乙烯绝缘电线DBGV-2 电雷管引爆用镀锌钢芯铜芯厚型聚氯乙烯绝缘电线DBV-1 电雷管引爆用铜芯薄型聚氯乙烯绝缘电线DBV-2 电雷管引爆用铜芯厚型聚氯乙烯绝缘电线DCEH/3 铜芯乙丙绝缘氯磺化聚乙烯护套铁路机车车辆用电缆(电线)DCEH/3-100 铜芯耐热100℃乙丙绝缘氯磺化聚乙烯护套铁路机车车辆用电缆(电线)DCH/3 铜芯氯磺化聚乙烯绝缘机车车辆用电缆(电线)DCH/3-100 铜芯耐热100℃氯磺化聚乙烯绝缘机车车辆用电缆(电线)DCXF/2 天然丁苯橡皮绝缘氯丁橡皮护套铁路机车车辆用电缆(线)DCYZVZ 地铁轨道沿线用信号电缆DDZ-NA-KVDVD 铜芯低烟低卤阻燃聚氯乙烯绝缘和护套A类耐火控制电缆DDZ-NA-KVVP 铜芯低烟低卤阻燃聚氯乙烯绝缘和护套铜线编织屏蔽A类耐火控制电缆DDZ-NA-KVVP2 铜芯低烟低卤阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽A类耐火控制电缆DDZ-NA-KVVR 铜芯低烟低卤阻燃聚氯乙烯绝缘和护套A类耐火控制软电缆DDZ-NA-KVVRP 铜芯低烟低卤阻燃聚氯乙烯绝缘和护套铜线编织屏蔽A类耐火控制软电缆DDZ-NA-KVVRP2 铜芯低烟低卤阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽A类耐火控制软电缆DDZ-NA-VP 铜芯低卤低烟阻燃聚氯乙烯绝缘屏蔽耐火安装线DDZ-NA-VRP 铜芯低卤低烟阻燃聚氯乙烯绝缘屏蔽耐火安装软线DDZ-NA-VVP 铜芯低卤低烟阻燃聚氯乙烯绝缘和护套屏蔽耐火安装线DDZ-NA-VVP2 铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜带屏蔽耐火安装线DDZ-NA-VVRP 铜芯低卤低烟阻燃聚氯乙烯绝缘和护套屏蔽耐火安装软线DDZ-NA-VVRP2 铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜带屏蔽耐火安装软线DGF 电气试验用高压橡皮绝缘耐油橡皮护套软电缆DGFP 电气试验用高压橡皮绝缘耐油橡皮护套金属屏蔽电缆DJFFRP F46绝缘，F46护套铜丝总屏蔽高温防腐耐油软计算机电缆DJFFRP1 F46绝缘，F46护套镀锡铜丝总屏蔽高温防腐耐油软计算机电缆DJFGRP F46绝缘，硅橡胶护套铜丝总屏蔽高温防腐耐油软计算机电缆DJFGRP1 F46绝缘，硅橡胶护套镀锡铜丝总屏蔽高温防腐耐油软计算机电缆DJFP1FP1 F46绝缘，F46护套镀锡铜丝分屏蔽镀锡铜丝总屏蔽高温防腐耐油计算机电缆DJFP2FP2 F46绝缘，F46护套铜带分屏蔽铜带总屏蔽高温防腐耐油计算机电缆DJFP2VP2 F46绝缘，聚氯乙烯护套铜带分屏蔽铜带总屏蔽高温防腐耐油计算机电缆DJFPFP F46绝缘，F46护套铜丝分屏蔽铜丝总屏蔽高温防腐耐油计算机电缆DJFPFPR F46绝缘，F46护套铜丝分屏蔽铜丝总屏蔽高温防腐耐油软计算机电缆DJFPGPR F46绝缘，硅橡胶护套铜丝分屏蔽铜丝总屏蔽高温防腐耐油软计算机电缆DJFPVP F46绝缘，聚氯乙烯护套铜丝分屏蔽铜丝总屏蔽高温防腐耐油计算机电缆DJFPVPR F46绝缘，聚氯乙烯护套铜丝分屏蔽铜丝总屏蔽高温防腐耐油软计算机电缆DJFVP F46绝缘，聚氯乙烯护套铜丝总屏蔽高温防腐耐油计算机电缆DJFVP2 F46绝缘，聚氯乙烯护套铜带总屏蔽高温防腐耐油计算机电缆DJFVRP F46绝缘，聚氯乙烯护套铜丝总屏蔽高温防腐耐油软计算机电缆DJYP2V 铜芯聚乙烯绝缘对绞铜带屏蔽聚氯乙烯护套电子计算机电缆DJYP2V22 铜芯聚乙烯绝缘对绞铜带屏蔽聚氯乙烯护套钢带铠装电子计算机电缆DJYP2VP2 铜芯聚乙烯绝缘对绞铜带屏蔽铜带总屏蔽聚氯乙烯护套电子计算机电缆DJYP2Y 铜芯聚乙烯绝缘对绞铜带屏蔽聚乙烯护套电子计算机电缆DJYP2Y23 铜芯聚乙烯绝缘对绞铜带屏蔽聚乙烯护套钢带铠装电子计算机电缆DJYP2YP2 铜芯聚乙烯绝缘对绞铜带屏蔽铜带总屏蔽聚乙烯护套电子计算机电缆DJYP3V 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽聚氯乙烯护套电子计算机电缆DJYP3V22 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽聚氯乙烯护套钢带铠装电子计算机电缆DJYP3V23 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽聚乙烯护套钢带铠装电子计算机电缆DJYP3VP3 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽及总屏蔽聚氯乙烯护套电子计算机电缆DJYP3VP3R 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽及总屏蔽聚氯乙烯护套电子计算机软电缆DJYP3VR 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽聚氯乙烯护套电子计算机软电缆DJYP3Y 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽聚乙烯护套电子计算机电缆DJYP3YP3 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽及总屏蔽聚乙烯护套电子计算机电缆DJYVP2 铜芯聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套电子计算机电缆DJYVP3 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带总屏蔽聚氯乙烯护套电子计算机电缆DJYVP3R 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带总屏蔽聚氯乙烯护套电子计算机软电缆DJYYP2 铜芯聚乙烯绝缘对绞铜带总屏蔽聚乙烯护套电子计算机电缆DJYYP3 铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带总屏蔽聚乙烯护套电子计算机电缆DKLR 铝芯水泥柱电抗器绕组用电缆DKR 铜芯水泥柱电抗器绕组用电缆DLD-KVV 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套控制电缆DLD-KVV22 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套钢带铠装控制电缆DLD-KVVP 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套编织屏蔽控制电缆DLD-KVVP2 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套铜带屏蔽控制电缆DLD-KYJV 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套控制电缆DLD-KYJV22 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套钢带铠装控制电缆DLD-KYJVP 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套编织屏蔽控制电缆DLD-KYJVP2 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套铜带屏蔽控制电缆电线电缆规格型号表—电缆所有规格型号之二DSBEMB/130 温度指数130双涤纶玻璃丝包薄膜绕包铜扁线DSBEMB/155 温度指数155双涤纶玻璃丝包薄膜绕包铜扁线DSBMB/130 温度指数130单涤纶玻璃丝包薄膜绕包铜扁线DSBMB/155 温度指数155单涤纶玻璃丝包薄膜绕包铜扁线DV(1.27) 绝缘刺破型端接式单色聚氯乙烯绝缘带状电缆DV(1.27)-105 绝缘刺破型端接式单色聚氯乙烯绝缘带状电缆DVC(1.27) 绝缘刺破型端接式彩色聚氯乙烯绝缘带状电缆DVC(1.27)-105 绝缘刺破型端接式彩色聚氯乙烯绝缘带状电缆DWZ-DJEEP 铜芯低烟无卤阻燃绝缘及护套铜丝编织屏蔽电子计算机控制电缆DWZ-DJEEP22 铜芯低烟无卤阻燃绝缘及护套铜丝编织屏蔽、内钢带铠装电子计算机控制电缆DWZ-DJYP2EP2 铜芯聚乙烯绝缘、铜带绕包屏蔽低烟无卤护套电子计算机控制电缆DWZ-DJYP3EP3 铜芯聚乙烯绝缘、铝/塑复合带绕包总屏蔽低烟无卤护套电子计算机控制电缆DXQ22 铜线橡皮绝缘，铅套钢带铠装聚氯乙烯外护套导引电缆DXQ42 铜线橡皮绝缘，铅套钢丝铠装聚氯乙烯外护套导引电缆DYJVP 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号电缆DYJVP2 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号电缆DYJVPL 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合膜带屏蔽电动型仪表信号电缆DYJVRP 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号软电缆DYJVRP2 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号软电缆DYJVRPL 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合膜带屏蔽电动型仪表信号软电缆DYVP 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号电缆DYVPL 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合膜带屏蔽电动型仪表信号电缆DYVRP 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号软电缆DYVRP2 铜芯聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号软电缆DYVRPL 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合膜带屏蔽电动型仪表信号软电缆DYY32 铜线聚乙烯绝缘，钢带铠装聚氯乙烯外护套导引电缆DYY32-P 铜线聚乙烯绝缘，钢、铜丝铠装聚氯乙烯外护套导引电缆DYY33 铜线聚乙烯绝缘，钢丝铠装黑色聚乙烯外护套导引电缆DYY33-P 铜线聚乙烯绝缘，钢、铜丝铠装黑色聚乙烯外护套导引电缆DYYQ02 铜线聚乙烯绝缘，铅套聚氯乙烯外护套导引电缆DYYQ03 铜线聚乙烯绝缘，铅套聚乙烯外护套导引电缆DYYQ22 铜线聚乙烯绝缘，铅套钢带铠装聚氯乙烯外护套导引电缆DYYQ23 铜线聚乙烯绝缘，铅套钢带铠装聚乙烯外护套导引电缆EISC-S 铜芯聚乙烯绝缘，聚氯乙烯护套二芯绞合屏蔽阻燃防爆本质安全电缆EISC-S22 铜芯聚乙烯绝缘，聚氯乙烯护套二芯绞合屏蔽阻燃防爆内钢带铠装本质安全电缆EISC-SS 铜芯聚乙烯绝缘，聚氯乙烯护套二芯绞合屏蔽，总屏蔽阻燃防爆本质安全电缆。

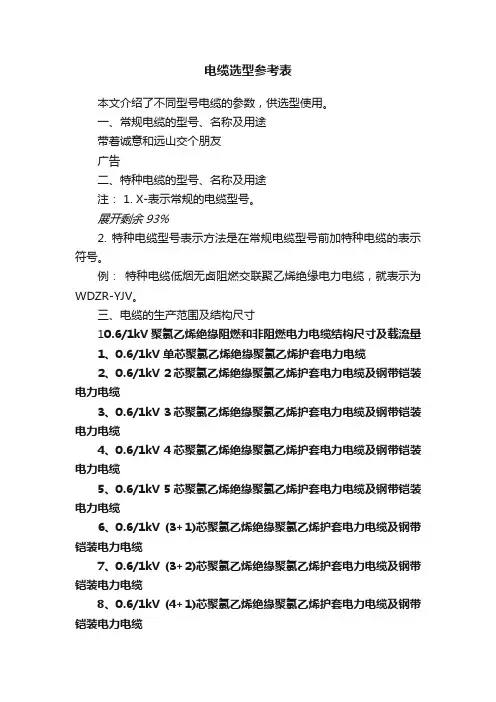

电缆选型参考表
电缆选型参考表本文介绍了不同型号电缆的参数，供选型使用。
一、常规电缆的型号、名称及用途带着诚意和远山交个朋友广告二、特种电缆的型号、名称及用途注： 1. X-表示常规的电缆型号。
展开剩余93%2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
例：特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。
三、电缆的生产范围及结构尺寸10.6/1kV 聚氯乙烯绝缘阻燃和非阻燃电力电缆结构尺寸及载流量1、0.6/1kV 单芯聚氯乙烯绝缘聚氯乙烯护套电力电缆2、0.6/1kV 2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆3、0.6/1kV 3芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆4、0.6/1kV 4芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆5、0.6/1kV 5芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆6、0.6/1kV (3+1)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆7、0.6/1kV (3+2)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆8、0.6/1kV (4+1)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆20.6/1kV 交联聚乙烯绝缘电力电缆结构尺寸及载流量1、0.6/1kV 单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆2、0.6/1kV 2 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆及钢带铠装电力电缆3、0.6/1kV 3 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆4、0.6/1kV 4 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆5、0.6/1kV 5 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆6、0.6/1kV (3+1)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆7、0.6/1kV (3+2)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆8、0.6/1kV (4+1)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆3塑料绝缘控制电缆结构1、电缆的绝缘厚度2、聚氯乙烯绝缘聚氯乙烯护套控制电缆3、聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆四、电缆的主要性能1导体的直流电阻2交流电压试验2.1 电力电缆应经受下表中对应的工频试验电压5min 不击穿；其中U0 为6～8.7kV电缆试验电压按IEC60502 从2.5U0提高到3.5U0；额定电压26/35(26/45)kV 电缆按IEC60840 应经受工频65kV/30min 不击穿。
电缆选型手册
目录一. 概述 (2)二. 范围……………………………………………………………………………2-3三. 参考标准及参数取值依据 (3)四. 符号说明………………………………………………………………………3-4五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用………4-11六. 电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七. 电缆经济截面与发热截面总费用比较及投资回收年计算…………………12-15八. 经济截面的校验条件..................................................................16-17 附录1 铜芯电力电缆综合造价统计表................................................18-19 附录2 电缆造价类别的平均A值 (20)附录3 电缆型号与电缆造价类别对照表 (20)附录4-1 铜芯电力电缆经济电流范围(I-A类别)....................................21-23 附录4-2 铜芯电力电缆经济电流范围(II-A类别)....................................24-26 附录4-3 铜芯电力电缆经济电流范围(III-A类别)....................................27-29 附录4-4 铜芯电力电缆经济电流范围(IV-A类别)....................................30-32 附录4-5 铜芯电力电缆经济电流范围(V-A类别)....................................33-35 附录5 铜芯电力电缆经济电流密度计算数据及图表(不同电价)...............36-40 附录6 电缆导体交流电阻及感抗......................................................41-42 附录 7 铜芯电力电缆允许载流量表 (42)附录8 损耗费用辅助量F─Tmax─P关系的统计值 (43)附录9 最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系 (43)附录10 不同行业的年最大负载利用小时Tmax,(h) (44)九. 参考资料 (44)电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。
电缆选型参考表格
惯例电缆的型号、名称及用途■ 惯例电缆的型号、名称及用途序号型号名称使用范围VV VLV VY VLY 聚氯乙烯绝缘聚氯乙烯/ 聚乙烯护套电力敷设在室内、地道及管道中，电缆电缆不可以承受机械外力作用1 VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯 / 聚乙敷设在室内、地道内直埋土壤，烯护套钢带铠装电力电缆电缆能承受机械外力作用VV32 VLV32 VV33 VLV33 聚氯乙烯绝缘聚氯乙烯 / 聚乙敷设在高落差地域，电缆能承受VV42 VLV42 VV43 VLV43 烯护套钢丝铠装电力电缆机械外力作用及相当的拉力YJV YJLV YJY YJLY 交联聚乙烯绝缘聚氯乙烯/ 敷设在室内、地道及管道中，聚乙烯护套电力电缆电缆不可以承受机械外力作用2YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯/ 聚乙敷设在室内、地道内直埋土壤，烯护套钢带铠装电力电缆电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33 交联聚乙烯绝缘聚氯乙烯/ 聚乙敷设在高落差地域，电缆能承YJV42 YJLV42 YJV43 YJLV43 烯护套钢丝铠装电力电缆受机械外力作用及相当的拉力KVV KVVR KVY KVYR 聚氯乙烯绝缘聚氯乙烯/ 聚乙烯护套控制敷设在室内、电缆沟、管道内及地电缆下KVV22 KVV23 聚氯乙烯绝缘聚氯乙烯 / 聚乙敷设在室内、电缆沟、管道内及烯护套钢带铠装控制电缆地下，电缆能承受机械外力作用KVVP KVVP2 KVVRP 聚氯乙烯绝缘聚氯乙烯护套铜带 / 敷设在室内、电缆沟、管道内及铜丝编织障蔽控制电缆地下，电缆拥有防扰乱能力3交联聚乙烯绝缘聚氯乙烯/ 聚乙烯护套控敷设在室内、电缆沟、管道内及地KYJV KYJVR KYJY KYJYR制电缆下KYJV22 KYJV23 交联聚乙烯绝缘聚氯乙烯/ 聚乙敷设在室内、电缆沟、管道内及烯护套钢带铠装控制电缆地下，电缆能承受机械外力作用KYJVP KYJYP2 KYJYRP 交联聚乙烯绝缘聚氯乙烯 / 聚乙烯护套敷设在室内、电缆沟、管道内及铜带 / 铜丝编织障蔽控制电缆地下，电缆拥有防扰乱能力JKV JKLV JKY JKLY JKYJ JKLYJ 聚氯乙烯 / 聚乙烯 / 交联聚乙烯绝缘架空用于架空电力传输等场所电缆JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线4JKLYJ/Q 交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所JKLGYJ JKLGYJ/Q 钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所，并能承受相当的拉力5 LJ LGJ 铝绞线及钢芯铝绞线用于架空固定敷设227IEC01(BV) 227IEC002(RV)227IEC05(BV) 227IEC06(RV)227IEC07(BV-90)6 227IEC08(RV-90) 聚氯乙烯绝缘电线用于室内布线227IEC10(BVV) 227IEC52(RVV)227IEC53(RVV) BLV BVR BVVBLVV BVVB BLVVB特种电缆的型号、名称及用途序号型号名称使用范围1 ZR-X 阻燃电缆敷设在对阻燃有要求的场所，GZR电缆敷设在2 GZR-X 隔氧层阻燃电缆阻燃要求特别高的场所3 WDZR-X 低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所，GWDZR 电缆4 GWDZR-X 隔氧层低烟无卤阻燃电缆敷设在要求低烟无卤阻燃性能特别高的场所5 NH-X 耐火电缆敷设在对耐火有要求的室内、地道及管道中，GNH6 GNH-X 隔氧层耐火电缆电缆除耐火外要求高阻燃的场所7 WDNH-X 低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、地道及管道中， GWDNH8 GWDNH-X 隔氧层低烟无卤耐火电缆电缆除低烟无卤耐火特征要求外，对阻燃性能有更高要求的场所9 FS-X 防水电缆敷设在地下水位常年较高，对防水有较高要求的地域10 H-X 耐寒电缆敷设在环境温度常年较低，抗衡低温有较高要求的地域11 FYS-X 环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地域以及有阻燃要求地域的12 FYSZR-X 环保型防白蚁、防鼠阻燃电缆电力电缆、控制电缆注： 1. X-表示惯例的电缆型号。
电力电缆选型手册范本
目录一. 概述 (2)二. 围……………………………………………………………………………2-3三. 参考标准及参数取值依据 (3)四. 符号说明………………………………………………………………………3-4五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用………4-11六. 电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七. 电缆经济截面与发热截面总费用比较及投资回收年计算…………………12-15八. 经济截面的校验条件..................................................................16-17 附录1 铜芯电力电缆综合造价统计表................................................18-19 附录2 电缆造价类别的平均A值 (20)附录3 电缆型号与电缆造价类别对照表 (20)附录4-1 铜芯电力电缆经济电流围(I-A类别)………………………………21-23附录4-2 铜芯电力电缆经济电流围(II-A类别)………………………………24-26附录4-3 铜芯电力电缆经济电流围(III-A类别)………………………………27-29附录4-4 铜芯电力电缆经济电流围(IV-A类别)………………………………30-32附录4-5 铜芯电力电缆经济电流围(V-A类别)……………………………… 33-35附录5 铜芯电力电缆经济电流密度计算数据及图表(不同电价)...............36-40 附录6 电缆导体交流电阻及感抗......................................................41-42 附录 7 铜芯电力电缆允许载流量表 (42)附录8 损耗费用辅助量F─Tmax─P关系的统计值 (43)附录9 最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系 (43)附录10 不同行业的年最大负载利用小时Tmax,(h) (44)九. 参考资料 (44)电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。
电缆选型样本
交联聚乙烯绝缘、铜丝编织分屏蔽、聚氯乙烯内护套、双钢带铠装、聚氯乙烯护套仪表电缆
聚乙烯绝缘、铜丝编织分屏蔽和总屏蔽、聚氯乙烯内衬层、双钢带铠装、聚氯乙烯护套仪表电缆
聚氯乙烯绝缘、铜丝编织分屏蔽和总屏蔽、聚氯乙烯内衬层、双钢带铠装、聚氯乙烯护套仪表电缆
交联聚乙烯绝缘、铜丝编织分屏蔽和总屏蔽、聚氯乙烯内衬层、双钢带铠装、聚氯乙烯护套仪表电缆
/－
× mm2)
线组芯数
线组数
耐温等级
阻燃特性
外护套
铠装
内衬层
总屏蔽
线组屏蔽
绝缘
型号中各代号表示说明
项目 系列 绝缘
分屏蔽
总屏蔽
内衬层 铠装 外护套
代号 DJ Y V YJ E
( 省略 ) P P1 P2 P3
( 省略 ) C C1 C2 C3 Y V E
( 省略 ) 2 3 2 3 E
系列
说明 对绞屏蔽控制电缆 聚乙烯（PE） 聚氯乙烯（PVC） 交联聚乙烯（XLPE） 低烟无卤阻燃聚烯烃 无屏蔽 铜丝编织分屏蔽 镀锡铜丝编织分屏蔽 铜塑复合带绕包分屏蔽 铝塑复合带绕包分屏蔽 无屏蔽 铜丝编织总屏蔽 镀锡铜丝编织总屏蔽 铜塑复合带绕包总屏蔽 铝塑复合带绕包总屏蔽 聚乙烯 聚氯乙烯 低烟无卤阻燃聚烯烃 无铠装 双钢带铠装 细钢丝铠装 聚氯乙烯（PVC） 聚乙烯（PE） 低烟无卤阻燃聚烯烃
聚氯乙烯绝缘、铝塑带绕包分屏蔽和总屏蔽、聚氯乙烯内衬层、双钢带铠装、聚氯乙烯护套仪表电缆
交联聚乙烯绝缘、铝塑带绕包分屏蔽和总屏蔽、聚氯乙烯内衬层、双钢带铠装、聚氯乙烯护套仪表电缆
聚乙烯绝缘、铝塑带绕包总屏蔽、聚氯乙烯内衬层、双钢带铠装、聚氯乙烯护套仪表电缆
聚氯乙烯绝缘、铝塑带绕包总屏蔽、聚氯乙烯内衬层、双钢带铠装、聚氯乙烯护套仪表电缆
电线电缆规格选用参考表2
电线电缆规格选用参考表21平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线.10平方铜电线家庭安全使用标准是:如果是暗装取5A/平方.明装7A/平方.那么10平方铜电线明装通过电流为70A在220V电压下可带功率为:15KW;暗装时也只有11KW了这是由于线路敷设在墙里影响了线路的散热工程上粗略计算方法是平方数的5倍，但是越细的越允许高一些，记得当年考电工的题目，不同的电缆允许最大电流为：4平方毫米36A、6平方毫米46A、10平方毫米64A、16平方毫米85A、25平方毫米113A、35平方毫米138A、50平方毫米173A、70平方毫米215A、给电缆截面的选取根据电流来选截面1．用途各种导线的截流量(安全用电)通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。
2．口诀铝心绝缘线截流量与截面的倍数关系： S（截面）=0.785*D(直径)的平方10下5，100上二，25、35，四三界，70、95，两倍半。
①穿管、温度，八九折。
②裸线加一半。
③铜线升级算。
④3．说明口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。
若条件不同，口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。
电力电缆选型表
=====电力电缆=====电缆的额定电压、标称截面及芯数
电缆结构尺寸及主要技术参数
电缆
缆
0.6/1KV五芯(4+1)交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
6/6KV，6/10KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
12/20KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
18/20KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
21/35KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
26/35KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
6/6KV，6/10KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
12/20KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
21/35KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
26/35KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
交货长度
电缆交货长度不小于100m,允许长度不小于30m的短电缆交货，其长度不超过交货总长度的10%，根据双方协议允许任何长度的电缆交货。
长度计量误差为±0.5%。
电缆近似外径及近似量
单芯聚乙烯绝缘及护套电力电缆〔0.6/1KV〕
4〔3+1〕芯聚乙烯绝缘及护套电力电缆〔0.6/1KV〕
电缆结构尺寸。
电力电缆选型表(doc 42页)
=====电力电缆=====电缆的额定电压、标称截面及芯数电缆结构尺寸及主要技术参数0.6/1KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV二芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV四芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV(3+1)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV(3+2)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV5(4+1)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV五芯交联聚乙烯绝缘聚氯乙烯护套电力电缆0.6/1KV二芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1KV四芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1KV四（3+1）芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1KV五(3+2)芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1KV五芯(4+1)交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆0.6/1KV五芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆3.6/6KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆6/6KV，6/10KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆8.7/10KV，8.7/15KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆12/20KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆18/20KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆21/35KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆26/35KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆3.6/6KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆8.7/10KV，8.7/15KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆12/20KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆26/35KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆3.6/6KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆6/6KV，6/10KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆8.7/10KV，8.7/15KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆12/20KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆21/35KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆26/35KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆交货长度电缆交货长度不小于100m,允许长度不小于30m的短电缆交货，其长度不超过交货总长度的10%，根据双方协议允许任何长度的电缆交货。
