发电机安装作业指导书讲解
XX发电机安装作业指导书

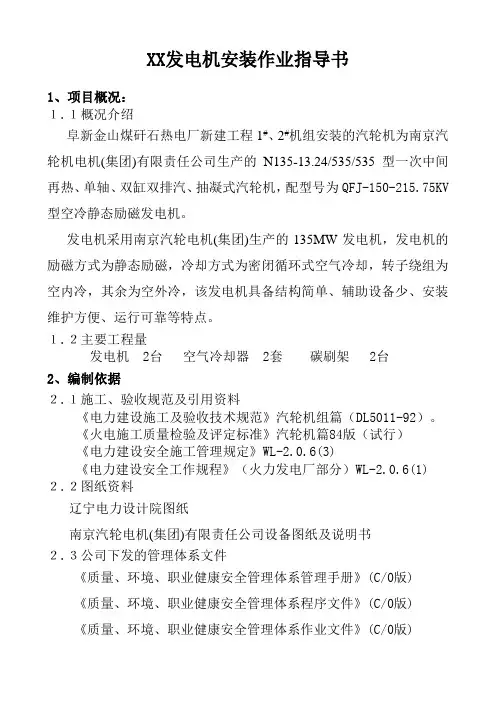

XX发电机安装作业指导书1、项目概况：１.１概况介绍阜新金山煤矸石热电厂新建工程1#、2#机组安装的汽轮机为南京汽轮机电机(集团)有限责任公司生产的N135-13.24/535/535型一次中间再热、单轴、双缸双排汽、抽凝式汽轮机，配型号为QFJ-150-215.75KV 型空冷静态励磁发电机。
发电机采用南京汽轮电机(集团)生产的135MW发电机，发电机的励磁方式为静态励磁，冷却方式为密闭循环式空气冷却，转子绕组为空内冷，其余为空外冷，该发电机具备结构简单、辅助设备少、安装维护方便、运行可靠等特点。
１.２主要工程量发电机 2台空气冷却器 2套碳刷架 2台2、编制依据２.１施工、验收规范及引用资料《电力建设施工及验收技术规范》汽轮机组篇（DL5011-92）。
《火电施工质量检验及评定标准》汽轮机篇84版（试行）《电力建设安全施工管理规定》WL-2.0.6(3)《电力建设安全工作规程》（火力发电厂部分）WL-2.0.6(1) ２.２图纸资料辽宁电力设计院图纸南京汽轮电机(集团)有限责任公司设备图纸及说明书２.３公司下发的管理体系文件《质量、环境、职业健康安全管理体系管理手册》(C/0版)《质量、环境、职业健康安全管理体系程序文件》(C/0版)《质量、环境、职业健康安全管理体系作业文件》(C/0版)3、工程机械及器具汽机房内75/20吨桥吊 2台200吨液压千斤顶 2台4、施工人员配备情况及注意事项施工人员配备施工负责人:技术负责人:质量负责人:安全负责人:钳工班：起重班：４.１所有参加作业人员需经过三级教育、考试合格、熟悉《电力建设安全操作规程》；４.２施工人员必须经过技术及安全交底，施工人员要熟悉图纸施工方案内容；４.３从事此项工作应配备经验丰富、责任心强的高素质作业人员，服从指挥；４.４如遇问题及时与技术员沟通，不许自作主张、盲目施工，保证按时保质完成施工任务；４.５为防止误工、窝工现象，各工种应配备齐全，人数按本方案配备，并且随时随调；４.６特殊工种施工人员必须持证上岗。
柴油发电机作业指导书
柴油发电机作业指导书引言概述：柴油发电机是一种常见的发电设备，广泛应用于各种场所，如工厂、商业建筑、医院等。
为了确保柴油发电机的正常运行和安全使用，制定一份详细的作业指导书是非常必要的。
本文将从柴油发电机的日常维护、操作注意事项、故障排除、安全防护和环境保护等方面进行详细介绍。
一、日常维护1.1 定期检查机油和冷却液的液位，保持在正常范围内。
1.2 清洁柴油发电机的进气口和散热器，确保散热效果良好。
1.3 定期更换柴油滤清器和空气滤清器，保持发动机的正常运行。
二、操作注意事项2.1 在启动柴油发电机前，确保所有开关处于关闭状态。
2.2 操作人员应熟悉柴油发电机的控制面板和启动程序，严格按照操作手册进行操作。
2.3 长时间运行柴油发电机时，要注意监控发电机的温度和压力，及时处理异常情况。
三、故障排除3.1 当柴油发电机出现故障时，应及时停机并断开电源。
3.2 检查故障代码显示，根据手册进行故障排查，排除故障原因。
3.3 若无法解决故障，应及时联系专业维修人员进行处理，避免造成更严重的损坏。
四、安全防护4.1 操作柴油发电机时，应穿戴好安全防护用具，如手套、护目镜等。
4.2 禁止在运行中的柴油发电机周围进行其他作业，以免发生意外。
4.3 定期组织对柴油发电机的安全培训，提高操作人员的安全意识和应急处理能力。
五、环境保护5.1 柴油发电机的废气排放要符合国家相关标准，避免对环境造成污染。
5.2 定期清洁柴油发电机的废气处理装置，确保其正常运行。
5.3 在废弃柴油发电机时，应按照相关法规进行处理，避免对环境造成不良影响。
结论：通过本文的介绍，可以看出柴油发电机的作业指导书对于确保发电机的正常运行和安全使用至关重要。
只有严格按照指导书的要求进行操作和维护，才能保证柴油发电机的长期稳定运行，并有效保护环境和人员的安全。
希望各单位能认真制定和执行柴油发电机的作业指导书，确保设备的正常运行和安全使用。
发电机安装作业指导书
目录1. 工程概况............................................... ......1.1工程（系统或设备）概况................................ ......1.2工程量和工期.......................................... ......2. 编制依据............................................... ......3. 作业前的条件和准备..................................... ......3.1技术准备.............................................. ......3.2作业人员.............................................. ......3.3作业工机具............................................ ......3.4材料和设备............................................ ......3.5安全器具.............................................. ......3.6工序交接.............................................. ......3.7其它.................................................. ......4. 作业程序、方法......................................... ......4.1 施工方案.............................................. ......4.2 施工工艺流程.......................................... ......4.3 施工方法及要求........................................ ......5. 质量控制点的设置和质量通病预防........................ ......5.1质量目标.............................................. ......5.2 质量通病预防.......................................... ......5.3 作业过程中对控制点的设置.............................. ......5.4 质量标准及要求........................................ ......6. 作业的安全要求和环境条件............................... ......6.1作业的安全危害因素辨识和控制.......................... ......6.2环境条件.............................................. ......7. 附录（包括记录表样、附表、附图等）............................发电机安装作业指导书1. 工程概况.1.1工程（系统或设备）概况.简要介绍工程名称、工程规模、建设单位、施工单位，设备名称、型号、生产厂家、参数、主要设备构成及结构特点、旋转方向、主要系统、布置方式。
发电机电气设备安装作业指导书
发电机电气设备安装作业指导书3.4.1 概述电厂二期工程的汽轮发电机型号为QFSN-300-2-20，额定功率为300MW，定子额定电压为20KV。
本标段发电机电气设备安装包括发电机检查清理，发电机定子引出线安装，发电机励磁系统设备安装，发电机电气试验等。
3.4.2 作业准备和条件要求3.4.2.1发电机定子干燥前，定子冷却水管和定子冷却水泵应具备运行条件；3.4.2.2配备足够的合格施工人员，经三级安全教育并考试合格；3.4.2.3机械、机具、工具和材料满足要求；3.4.2.4有关图纸，资料齐全，设备及附件齐备完好。
3.4.3作业的程序和内容3.4.3.1设备验收和保管发电机电气设备到现场后必须做好设备接收工作，清点设备及附件是否齐全，检查设备是否完好、无脱漆，绝缘引水管绝缘良好、无裂纹，槽楔无裂纹、松动，内部各部位清洁，无金属及其它异物。
线圈绝缘及直流电阻等测试应合格。
3.4.3.2转子干燥。
1）当发电机转子的绝缘电阻小于0.5MΩ（用2500V兆欧表检查），则在穿转子前应对转子进行干燥处理。
2）转子干燥时应放置在汽机房12.6米层干净的平台上。
3）转子采用直流电加热法干燥，用直流电焊机的输出直接接于转子中心孔内的导电杆上，调节直流电焊机的输出电流为150A~200A。
4）干燥时温升保持为8℃/小时，温度不高于70℃。
5）干燥中每小时测量温度和绝缘电阻。
6）当转子绝缘电阻大于或等于0.5MΩ时，并在同一温度下经5h稳定不变时，干燥合格。
7）转子干燥中，当直流电焊机发热时可利用风扇降温或用2台直流电焊机交替干燥。
3.4.3.3转子检查清理1）用干净的破布蘸酒精把转子表面、集电环及各处内外表面擦拭干净。
2）若转子表面漆层脱落，在脱落处涂上绝缘清漆。
3）将转子槽楔的通风孔的“塞堵物”（用于保护及试验）全部拆除，并且严格保证没有遗漏。
4）用大功率吸尘器仔细清理转子表面及各处内外表面的灰尘。
3.4.3.4定子检查清理。
发电机母线安装作业指导书
1.11将发电机中性点母线吊架槽钢，按图纸上的位置尺寸，焊接在预埋铁上。
2 PT、避雷器柜的就位安装
2.1将PT柜和避雷器柜用汽机房行车，由13.7米的励磁变吊装孔运到6.85米平台上，再移到相应的基础上。
2.2将PT、避雷器柜按要求在基础上找正，然后用螺栓组装一起，用电焊焊接在基础上。
10封闭母线的整体调整
10.1先将△分支回路的封闭母线，用千斤顶或导链，调整每段母线，使每相母线保持一条直线，每个断口的导体和外壳距离符合设计要求。
10.2将主回路封闭母线，从一端开始，用导链和千斤顶，分别调整每段母线，使每相封闭母线保持一条直线，每个断口的距离符合设计要求，与每个分支回路保证对准。
11.3将穿墙隔板与主母线的间隙调整好以后，用电焊将框架与四周预埋铁焊接牢固。
11.4用专用密封条，将隔板与母线之间的缝隙封好。
12铝抱瓦的装配及焊接
12.1从一端开始（发电机出线侧或主变侧），将导体铝抱瓦和母线中部导体伸缩节，用一吨导链或10#铅丝捆绑牢固，所有焊缝要调整到符合焊接要求。焊接部位的油漆要用除漆剂和钢丝刷彻底清理干净。
4.2在A列墙外用汽车吊将中性点封闭母线，由主封闭母线穿墙孔放到厂房内搭设的平台上，在通过平台，运到安装地点。
4.3将中性点封闭母线按编号用导链起吊到要求的高度，并调整好位置，然后安装好吊架。
4.4将封闭母线的每个接头，按要求安装好。
4.5发电机出线箱的就位安装
5.1用中性点封闭母线的运输方法，将发电机出线箱运到就地位置。
12.2同样从一端开始，由专业焊工，将导体铝抱瓦一一焊接牢固。焊接质量要符合规范要求。
12.3将运输中导体与外壳之间的临时支撑件全部拆除，用2500V兆欧表测试每相导体与外壳之间的绝缘电阻，应符合规范要求。
发电机安装作业指导书详解
1号机发电机安装作业指导书1.工程概况山西国金一期2×350MW煤矸石发电供热工程1号机组安装一台山东济南发电设备厂有限公司生产的QFa-350-2型空冷汽轮发电机。
该发电机为三相交流两极同步发电机，励磁方式为静止可控硅励磁，冷却方式为：密闭循环式空气冷却（简称空冷式），转子绕组为空内冷，其余为空外冷。
发电机基本规范额定功率： 350MW额定电压： 22KV功率因数: 0.85频率: 50 Hz转速: 3000 r/min2.编制依据2.1山西省电力勘测设计院的相关图纸。
2.2山东济南发电设备厂有限公司提供的图纸、安装说明书。
2.3《电力建设施工质量验收及评价规程》第3部分：汽轮发电机组 DL/T 5210.3—2009 2.4《电力建设施工质量验收及评价规程》（第7部分：焊接）DL_T_5210.7-20092.5《火力发电厂焊接技术规程》DL/T869-20122.6《电力建设施工质量及验收评价规程》第5部分：管道及系统 DL/T 5210.5—2009 2.7《电力建设施工及验收技术规范管道篇》（2012年版）2.8《工程建设标准强制性条文》电力工程部分（2011年版）2.9《基建安全管理规定》(2010年版)2.10中国电力出版社《电力建设危险点分析及预控措施》2.11业主、监理公司、项目部等提供的有关施工中安装质量、安全、调试等的文件。
3.施工准备3.1施工条件准备3.1.1汽机房电源、水源、照明设施齐全并能完全满足使用。
3.1.2搭设安全通道与平台、消防器材齐全。
3.1.3发电机设备开箱验收数量无短缺，外观检查无裂纹、锈蚀、变形等缺陷。
3.1.4发电机基础已经办理交接手续，地脚螺栓孔尺寸复查无误。
3.1.5设备运输道路畅通。
3.1.6汽机房行车已通过负荷试验，可正常并完全满足使用。
3.2技术准备3.2.1施工技术人员及施工班组长认真熟悉制造厂的图纸及有关技术资料。
3.2.2会同设计院、监理公司、业主、项目部做好图纸会审工作，编制施工措施。
柴油发电机作业指导书
柴油发电机作业指导书引言概述：柴油发电机是一种常见的发电设备，广泛应用于工业、农业和家庭等领域。
为了正确、安全地操作柴油发电机，本文将详细介绍柴油发电机的作业指导。
一、柴油发电机的基本原理与结构1.1 发电机工作原理：介绍柴油发电机的工作原理，包括燃油燃烧、压缩、发电等基本过程。
1.2 发电机的主要部件：详细介绍柴油发电机的主要部件，如柴油机、发电机、控制系统等，以及它们的功能和相互关系。
1.3 发电机的工作环境要求：介绍柴油发电机的工作环境要求，包括通风、温度、湿度等因素对发电机性能的影响。
二、柴油发电机的操作准备2.1 安全检查：列举柴油发电机操作前应进行的安全检查事项，如检查电缆、燃油管道等是否完好。
2.2 燃油供给与储备：介绍柴油发电机的燃油供给方式，以及如何储备足够的燃油以保证连续运行。
2.3 电力连接与调试：详细说明柴油发电机与电力系统的连接方法，以及如何进行电力调试和负载测试。
三、柴油发电机的启动与停机3.1 启动前准备：介绍柴油发电机启动前应进行的准备工作，如检查燃油、机油、冷却液等液位是否正常。
3.2 启动步骤：详细说明柴油发电机的启动步骤，包括打开燃油阀门、启动电机等操作。
3.3 停机操作：介绍柴油发电机的停机操作，包括逐步减小负载、关闭燃油阀门等步骤，以确保安全停机。
四、柴油发电机的日常维护与保养4.1 机油检查与更换：介绍柴油发电机机油的检查与更换周期，以及更换机油的步骤和注意事项。
4.2 滤清器维护：详细说明柴油发电机滤清器的维护方法，包括空气滤清器和燃油滤清器的清洗和更换。
4.3 冷却系统维护：介绍柴油发电机冷却系统的维护方法，包括冷却液的检查和更换，以及散热器的清洗。
五、柴油发电机故障排除与应急处理5.1 常见故障及排除方法：列举柴油发电机常见故障，如启动困难、燃油泵故障等，并给出相应的排除方法。
5.2 应急处理措施：介绍柴油发电机在紧急情况下的应急处理措施，如停电、漏油等情况的处理方法。
发电机安装作业指导书
发电机安装作业指导书一、概况ABB发电机（AMS900LE）为动力间与汽轮机配套用发电机，共2台。
单台设备重量约34吨，打算在7月初到现场，安装期约在10月。
本作业指导书含设备卸车、二次运输、储存保管、安装工艺。
二编制依据2．1 设备资料、2．2设计图纸2．3国家标准 DL/T5047-95《电力建设施工及验收技术规范(汽轮机组篇)》三施工预备3．1施工所需机械\材料预备2．人力预备1）主管技术人员熟悉施工图纸及相关规范、设备参数。
2）主管技术人员召集施工人员进行施工技术交底。
四施工工艺4．1设备吊装4．1．1吊装设备与工具吊车：50吨汽车吊吊索：钢丝绳Ф28 6×37+1-1700卡环：16吨4．1．2卸车与现场运输装车示意图：4．1．3设备吊装示意图4．2设备的现场运输运输车辆选用30吨平板汽车，运输过程中，采纳手拉葫芦将设备牢固地固定在平板车内，如图：4．3设备的现场存放与保管厂家提供资料如下Measures to be taken by customer or other part.The machine should be left in the crate.The crate should preferably be stored indoors and shall be placed on a vibration-free, flat and well-drained surface. If the crate is to be stored outdoors, the crate must be covered with a tarpaulin on the top extending at least 1 meter out from the crate to avoid direct rain on the crate.The crate should be kept dry, protected from rain and moisture.Before commissioning the following items should be carried out: Visual external inspection of bearings and entering shaftCheck insulation resistance in accordance依照厂家资料，在现场保管打算如下：将设备运输到工地搭建的临时仓库，卸车后平移到仓库，平稳地放置在道木上，其保管要求按厂家提供的方法进行。
汽轮发电机安装作业指导书
一、保证措施1、工程开工前，组织各技术人员了解设计及现场情况，保证工程顺利施工。
2、采取切实可行的措施，保证现场安全文明施工，保证施工通道畅通无阻，力能布置方便有序，设备、材料堆放条理，取用方便。
3、根据施工方案和进度要求，配置满足吊装需要的施工机械，且机动性强、性能先进，为本工程进度控制提供可靠的保障；同时确定其它施工机械、小型机具的类型、数量、进场时间和供应方式；进场前必须经过维修、调试，保证施工机械和机具处于完好状态，一旦需要，马上可以投用。
二、安全注意事项1、机房内门窗应密封良好，光线明亮，地面、墙面清洁，预留孔洞周围应有防护栏。
2、吊装通道应畅通，事先应检查吊装用的钢丝绳是否等长、完好，设备吨位是否在钢丝绳的承受范围内。
3、设备吊装时必须派专人负责指挥。
4、施工现场严禁吸烟、穿拖鞋，进入施工现场必须戴安全帽。
三、主要施工方案1. 施工中必须严格控制的关键点：1.1 机组轴系振动；1.2 汽缸组合拼装；1.3 轴承座、汽缸就位找正及对轮找中心。
1.4 汽缸通流部分间隙的测量调整。
1.5 对轮联接及轴瓦检查安装。
1.6 机组油循环。
1.7 发电机组安装。
2.施工工艺流程3. 施工方案3.1汽轮机安装方案3.1.1 汽轮机为杭州汽轮机股份有限公司生产的6000KW多级背压式汽轮机。
型号：B6-35/5 额定功率：6000KW 最大功率：6600KW汽轮机额定转速：3000r/min 汽轮机临界转速：~5200r/min跳闸转速：3300r/min 转向：顺气流看为顺时针进汽压力：3.43±0.1MPa 进汽温度：435－15＋5 ℃排汽压力：0.49－0.1＋0.2 MPa冷却水温度：正常：27℃额定工况保证汽耗：9.90 Kg/KW.h 最高：33℃3.1.2施工方法及工艺要求3.1.3汽机扣盖前的安装(1)对汽机到货设备进行清点、检查和各种技术测量，同时进行设备消缺，重大缺陷返厂处理。
发电机安装作业指导书
发电机安装作业指导书⽬录1. ⼯程概况............................................... ......1.1⼯程（系统或设备）概况................................ ......1.2⼯程量和⼯期.......................................... ......2. 编制依据............................................... ......3. 作业前的条件和准备..................................... ......3.1技术准备.............................................. ......3.2作业⼈员.............................................. ......3.3作业⼯机具............................................ ......3.4材料和设备............................................ ......3.5安全器具.............................................. ......3.6⼯序交接.............................................. ......3.7其它.................................................. ......4. 作业程序、⽅法......................................... ......4.1 施⼯⽅案.............................................. ......4.2 施⼯⼯艺流程.......................................... ......4.3 施⼯⽅法及要求........................................ ......5. 质量控制点的设置和质量通病预防........................ ......5.1质量⽬标.............................................. ......5.2 质量通病预防.......................................... ......5.3 作业过程中对控制点的设置.............................. ......5.4 质量标准及要求........................................ ......6. 作业的安全要求和环境条件............................... ......6.1作业的安全危害因素辨识和控制.......................... ......6.2环境条件.............................................. ......7. 附录（包括记录表样、附表、附图等）............................发电机安装作业指导书1. ⼯程概况.1.1⼯程（系统或设备）概况.简要介绍⼯程名称、⼯程规模、建设单位、施⼯单位，设备名称、型号、⽣产⼚家、参数、主要设备构成及结构特点、旋转⽅向、主要系统、布置⽅式。
发电机电气与引出线安装作业指导书介绍
发电机电气与引出线安装一、编制依据1、中南电力设计院关于新疆楚星能源五星热电联产新建工程图纸。
电气图册F06461S-D0401《封闭母线安装图》、F06461S-D0402《发电机出口小间安装图》、F06461S-D0403《交直流励磁母线安装图》、中国能源建设集团镇江华东电力设备制造厂图纸资料.3、GB50149—2010《电气装置安装工程母线装置施工及验收规范》4、GB50150-2006《电气装置安装工程电气设备交接试验标准》5、DL/T 5161.7-2002《电气装置安装工程旋转电机施工及验收规范》6、GB150170—2006《电气装置安装旋转电机施工及验收规范》7、DL/T754-2001《铝母线焊接技术规程》8、设备厂家（哈尔滨电机厂有限责任公司)资料及安装使用说明书9、《职业安全卫生与环境管理规程》10、《工程建设标准强制性条文》电力工程部分—2006版；11、湖北省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编（2008版)；12、电力建设安全工作规程（DL5009.1—2002）二、施工内容新疆楚星能源五星热电联产新建项目发电机电气与引出线安装1、发电机定子检查、转子检查及通风实验。
2、发电机出线及CT安装。
3、发电机出线绝缘包扎。
4、发电机离相母线及交直流励磁母线安装.5、中性点盘柜、电压互感器及避雷器柜安装、励磁变、励磁盘柜的安装。
发电机与主变压器之间的全连式离相封闭母线，中性点柜、电压互感器及避雷器柜布置在发电机小间，励磁变由主回路封闭母线T接布置在发电机小间。
发电机封闭母线由主厂房4m平台引出汽机房后与主变压器低压侧套管连接；厂用分支离相封闭母线在主厂房外由发电机封闭母线T接引入高压厂用变压器高压侧套管，起/备变低压侧共箱母线引入汽机房,接入6KV厂用配电装置进线柜;高厂变压器低压侧封闭母线经电缆转接柜引入主厂房，接入6KV厂用配电装置进线柜。
励磁变与励磁交流输入柜之间采用交流共箱封闭母线连接，励磁直流输出柜与发电机转子集电环之间采用直流共箱封闭母线连接。
柴油发电机作业指导书
柴油发机电作业指导书引言概述：柴油发机电是一种常见的发电设备，其作业指导书对于正确操作和维护发机电至关重要。
本文将从五个大点出发，详细阐述柴油发机电作业指导书的内容和重要性。
正文内容：1. 操作指导1.1. 启动和住手发机电1.2. 调节发机电负载1.3. 定期检查发机电运行参数1.4. 处理常见故障和应急情况1.5. 安全操作注意事项2. 维护指导2.1. 定期更换机油和滤清器2.2. 清洁和维护冷却系统2.3. 检查和调整发机电的电气系统2.4. 检查和保养燃油系统2.5. 定期清洁和维护发机电外壳和附件3. 环境保护指导3.1. 合理使用燃油和润滑油3.2. 控制废气排放3.3. 妥善处理废弃物和废水3.4. 定期进行环境保护培训3.5. 遵守相关环保法规和标准4. 性能监测指导4.1. 定期进行发机电性能检测4.2. 分析和记录发机电运行数据4.3. 根据性能监测结果进行调整和维护4.4. 建立性能监测报告和档案4.5. 配备适当的监测设备和工具5. 安全事故预防指导5.1. 建立安全操作规程和流程5.2. 培训操作人员和维护人员5.3. 定期进行安全检查和维护5.4. 加强安全意识和应急准备5.5. 及时处理安全事故和故障总结：柴油发机电作业指导书对于正确操作和维护发机电起到了至关重要的作用。
通过操作指导、维护指导、环境保护指导、性能监测指导和安全事故预防指导，可以确保发机电的正常运行和延长使用寿命。
在操作和维护过程中，必须严格按照指导书的要求进行操作，同时加强安全意识和应急准备，以防止安全事故的发生。
惟独正确使用和维护发机电，才干保证其高效、安全地为我们提供电力。
(完整版)发电机安装作业指导书.docx
2．1汽机房各层平面道路畅通，满足设备运输、就位要求。施工现场照明充足，
消防设施齐全。
2．2施工现场设备运输道路平整、坚硬、畅通满足设备运输要求。
2．3汽机房各层平面配置容量足够的施工用电电源箱，电源箱配置应规范满足
安全用电要求。
3、机具准备：
序号
名称
规格
数量
单位
1
液压千斤顶
200t
4
60MPa
1
台
18
螺旋千斤顶
16t
5
个
五、作业人员的职责分工和权限
1班长职责：
1.1负责组织本班人员学习相关的施工技术与工艺,组织学习各类安全施工规程
与制度。
1.2认真进行每天的班前站班会和班后小结。
1.3以“安全第一”为原则，带领本班人员按质、按期完成施工任务。
2技术人员职责 ：
2.1负责本班组的施工技术、安全技术、环境保护技术工作。
2.11发电机穿转子。详见《发电机穿转子作业指导书》。
2.12发电机位置找正、定位
2.12.1发电机轴向定位，考虑汽轮发电机组在满负荷运行时，转子轴系的轴向
热膨胀的影响，为使满负荷时定子、转子磁场中心重合，安装时应将定子、碳刷
架、稳定轴承相对转子向励端方向偏移。低压转子处于K值位置，定子中心相对
转子后移20mm，碳刷架及稳定轴承中心后移25mm。磁场中心实测值与规定值的
2、主要部件尺寸及重量：
定子中段重量：245t
定子汽端端罩重量：28.75t
定子励端端罩重量：31.15t
转子重量：67.5t
发电机总重量：450t
三、编制依据
1
1、东方电机股份有限公司汽轮发电机图纸、说明书等技术文件
发电机安装作业指导书
发机电安装作业指导书一、引言发机电是一种重要的电力设备，用于将机械能转化为电能。
为了确保发机电的安装过程顺利进行并保证其正常运行，本文将详细介绍发机电安装的步骤和要求。
二、准备工作1. 确定安装位置：选择一个干燥、通风良好的位置，远离易燃物品和腐蚀性物质。
2. 安装基础：根据发机电的分量和尺寸，设计和建造一个稳固的基础，以确保发机电的安全稳定。
3. 确定电源和负载：根据需要确定发机电的电源和负载，确保其能够满足所需的电力需求。
三、安装步骤1. 连接传动装置：根据发机电的类型和传动方式，选择合适的传动装置，并确保其与发机电的连接坚固可靠。
2. 安装机械保护装置：根据需要，安装机械保护装置，如防护罩、防护网等，以保护发机电免受外部伤害。
3. 连接冷却系统：根据发机电的要求，连接冷却系统，确保发机电能够在运行过程中保持适当的温度。
4. 连接燃油系统：如果发机电使用燃油作为能源，确保燃油系统与发机电的连接正确，并进行必要的测试和检查。
5. 连接电气系统：根据发机电的电气要求，连接电气系统，包括电源线、电缆等，确保电气连接正确无误。
6. 连接排气系统：根据发机电的要求，连接排气系统，确保废气能够顺利排出，不影响发机电的正常运行。
四、安装要求1. 安全要求：在安装过程中，必须遵守安全操作规程，佩戴个人防护装备，确保人身安全。
2. 环境要求：安装环境必须符合相关的环保要求，确保发机电的正常运行不对环境造成污染。
3. 温度要求：发机电的安装环境温度应符合其额定温度范围，避免过高或者过低的温度对发机电的影响。
4. 震动和噪音要求：发机电的安装位置应远离震动源和噪音源，以减少震动和噪音对发机电的干扰。
5. 维护要求：在安装完成后，应定期对发机电进行维护和检查，确保其正常运行和延长使用寿命。
五、安装验收1. 功能测试：安装完成后，对发机电进行功能测试，确保其能够正常运行，并满足所需的电力输出要求。
2. 安全检查：对安装过程中的安全措施进行检查，确保安全设施完善，不会对人员和设备造成危（wei）险。
#2机发电机安装作业指导书
#2机发电机安装作业指导书⽬录1编制依据 (2)2作业任务及机组技术参数设计特点 (2)3设备保管清洗、作业环境条件和作业准备 (3)4施⼯进度安排 (4)5施⼯⼯艺流程及施⼯⼯序 (4)6作业质量标准及检验要求 (10)7 职业安全卫⽣及环境管理 (10)1、编制依据1.1《电⼒建设施⼯及验收技术规范.汽机篇》；DL5011-92；1.2《⽕电施⼯质量检验及评定标准.汽机篇》；1998年版；1.3《电⼒建设安全⼯作规程》（⽕⼒发电⼚部分）；DL5009.1-20021.4⼭东济南发电设备有限责任公司提供的图纸和技术资料。
1.5 《公司质量保证⼿册、质量体系⽂件》2002年版；1.6《公司职业安全健康与环境管理体系⽂件》2002年版。
2、作业任务及机组技术参数设计特点2.1⼯程概况及作业范围宜兴协联热电五期扩建⼯程＃2机组安装的发电机为⼭东济南发电设备⼚⽣产的型号为WX21Z-085LLT型空冷静态励磁发电机。
发电机采⽤封闭循环通风系统，并装有空冷器来冷却空⽓，发电机通过静态励磁装臵提供励磁。
该发电机为卧式结构，发电机转⼦由两个单独轴承座⽀撑,通过刚性联轴器与汽轮机转⼦连接。
本机组发电机定⼦、前后轴承座及碳刷架依靠起重螺栓和可调底板⽀撑在基础底板上。
定⼦两侧承⼒⾯各有10个地脚螺栓孔，每个地脚螺栓孔分布三只起重螺栓（内侧两只外侧⼀只）。
调节起重螺栓可调整定⼦标⾼。
轴承座台板分别由四个可调底板和⼋只起重螺栓共同⽀撑，可调底板布臵在地脚螺栓孔上，起重螺栓均布在台板中部。
发电机布臵于汽机房9.00运转平台，转⼦中⼼标⾼为9.90m，呈横向布臵，由汽机端看其转动⽅向为顺时针⽅向。
六台空冷器纵向布臵在5m层。
2.2主要技术参数如下：⽣产⼚家⼭东济南发电设备⼚型号及规格 WX21z-073LLT型额定转速 3000 r/min旋转⽅向从汽轮机端向发电机端看为顺时针⽅向额定功率 150 MW最⼤连续功率与汽轮机的TMCR⼯况匹配 157MW额定功率因数 0.85（滞后）额定电压 15.75 kV额定电流 6150 kA额定频率 50 Hz励磁⽅式静态励磁系统冷却⽅式空-空冷发电机冷却风量： 33.2m3/s发电机定⼦重 148.2t发电机转⼦重 37.4t轴承重量 (汽端/励端) 5.8/4.9t发电机总重 198.2t3、设备保管清洗、作业环境条件和作业准备3.1设备开箱、清点和保管3.1.1设备到现场后，应会同⼚代表、监理、业主、物资保管员对外观进⾏检查，根据⼯程进度进⾏开箱对照供货清单对设备及零部件名称、规格、数量、完好情况进⾏检查，并做好记录，办理好相关⼿续，如发现损坏、缺件或质量缺陷，应及时通知相关部门研究处理，对质量缺陷处理应有记录和签证。
发电机安装作业指导书要点(国汽16)
汽机专业——发电机安装作业指导书要点发电机安装作业指导书要点l.工程概况1.1工程（系统或设备）概况主要介绍工程名称、工程规模、建设单位、施工单位，设备名称、型号、生产厂家、参数、主要设备构成及结构特点、主要系统、布置方式。
1.2工程量和工期1．2．1工程量1．2．2施工工期施工工期一般为天2. 编制依据.列出与发电机本体安装相关的所有设计图纸，厂家资料、技术、质量、安环相关的规程、规范。
表格如下。
3．作业前条件和准备:3.1技术准备厂家资料齐全图纸会审完毕，会审提出问题已解决制定技术和安全措施，并交底双方签字3.2作业人员3.2.2 作业人员职责分工和权限：3．3所需工机具和仪器仪表的规格及准确度注:以上所列工机具均需在使用有效期范围内方可使用. 3．4材料和设备施工用消耗性材料准备齐全（煤油、汽油、砂轮片、钢丝等）3．5安全器具安全帽、防滑鞋、安全带等劳保用品齐全，用具齐全，消防器具齐全安全防护设施布置完好3.6工序交接3．6．1汽轮发电机基础已经交安3.7其它4. 作业程序、方法和内容4.1 作业程序.以上工序安排可根据设备到货情况和厂家对具体设备的要求做适当调整4.2作业方法和内容5作业过程中控制点的设置和质量通病及预防5．1质量目标1）发电机漏氢量不大于8Nm3／24h；2）分项工程验收合格率达100%；3）根据工程质量总目标和专业目标确定的本作业其他质量目标；5.2保证措施及质量通病预防5.2.1质量保证措施1）加强施工人员施工技术和技艺的培训，并经考核合格方可施工；2）加强施工人员责任心；3）加强过程监督控制，确保本序工作合格后才能进行下序工作4）发电机密封瓦安装，密封瓦座水平结合面接触严密，密封瓦座与密封瓦涂色检查接触均匀，各配合面光洁，油室、油孔清洁畅通，无杂物；各油档间隙调整必须达到厂家要求；5）发电机端盖密封槽内清理干净，密封料将沟槽填满，紧好端盖垂直、水平结合面螺栓，加压填充密封料，由上部填充孔开始，下个相邻孔冒出填料后用丝堵堵死，在下一个孔继续加压填充直至全部沟槽填满5．2．2质量通病及预防（见下表）5.3作业过程中控制点的设置R—记录确认点 H——停工待检点 S——连续监视监护 W--见证点5.4质量标准及要求主要执行如下标准：注：以上标准不统一时取较高标准或经有关单位商定解决6作业的安全要求和环境条件6.1 作业的安全要求施工危险因素和环境因素辨识及控制表内容见附录6.2环境条件7．附录:7．1监理要点：R记录确认、W见证点、H停工待检点、S连续监视监护7．2施工危险因素和环境因素辨识及控制对策表发电机安装作业指导书风险控制表项目名称：#1发电机安装控制级别：1级第 1 页共 2 页第0 页共14 页发电机本体安装作业指导书控制办法：R为记录确认点 W为见证点 H为停工点 S为连续监视监护控制级别：一级为班组二级为专业公司或项目组三级为安监部第1页共12 页。
发电机安装作业指导书资料
目录1、编制依据2、工程概况及主要参数3、工程范围4、作业条件5、劳动力计划6、机工具配备7、材料、设备要求8、作业程序和方法9、附页1.编制依据2.工程概况及主要参数2.1.工程概况：准能矸电二期2*330MW机组工程4#机组发电机布置于12.6米层汽机运行平台上，由东方电机股份有限公司制造供货,型号为QFSN-330-2-20B型汽轮发电机，采用机端变压器的静止整流自并励励磁系统，转子极数为二极。
发电机总体上可分为定子、转子、端罩、集电环装置等组成。
2.2.特征参数：3.工程范围3.1.工程范围发电机本体安装包括台板、发电机定子、发电机转子、轴承及端盖、出线盒、氢气冷却器及挡风板等的安装。
发电机励磁系统主要包括集电环装置等的安装。
3.2.实物工程量4.作业条件4.1.现场施工环境：4.1.1.汽机房12.6米平台混凝土基础达到设计强度，并经验收合格，垫铁位置的基础研磨完毕。
4.1.2.汽机房厂房已封闭，不漏雨水，能遮蔽风沙；4.1.3.台板就位吊装前行车已投运；4.1.4.汽轮发电机基础具有清晰准确的中心线和标高基准点；4.1.5.道路畅通，各孔洞和未完工尚有敞口的部位有可靠的临时盖板和栏杆；4.1.6.施工电源和消防设施已齐备，并有清洁的水源。
4.2.吊装运输机械：两台行车已安装完毕，并经验收合格；运输车辆必须确保设备安全、及时到达现场；5.劳动力计划及施工计划:5.1.劳动力计划：钳工4人焊工1人起重工4人5.2.施工计划： 2009年6月至2009年11月6.机工具配备6.1.小型机工具6.2.计量工具7.材料、设备要求设备到达现场后，应会同业主、监理公司、物资科、厂家代表及技术员对设备零部件、备件及专用工具的规格、数量和完好情况进行外观检查，包括腐蚀情况、设备受损情况。
加工情况及有无气孔砂眼、裂缝等。
检查技术文件是否齐全。
8.作业程序和方法8.1.基板和垫铁的安装8.1.1.基板和垫铁的安装按厂图纸要求布置好垫铁位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1号机发电机安装作业指导书1. 工程概况山西国金一期2X 350MV煤矸石发电供热工程1号机组安装一台山东济南发电设备厂有限公司生产的QFa-350-2型空冷汽轮发电机。
该发电机为三相交流两极同步发电机，励磁方式为静止可控硅励磁，冷却方式为：密闭循环式空气冷却（简称空冷式），转子绕组为空内冷，其余为空外冷。
发电机基本规范额定功率：350MW额定电压：22KV功率因数：0.85频率：50 Hz转速：3000 r/min2. 编制依据2.1山西省电力勘测设计院的相关图纸。
2.2山东济南发电设备厂有限公司提供的图纸、安装说明书。
2.3《电力建设施工质量验收及评价规程》第3部分：汽轮发电机组DL/T 5210.3 —20092.4《电力建设施工质量验收及评价规程》（第7部分：焊接）DL_T_5210.7-20092.5《火力发电厂焊接技术规程》DL/T869-20122.6《电力建设施工质量及验收评价规程》第5部分：管道及系统DL/T 5210.5 —20092.7《电力建设施工及验收技术规范管道篇》（2012年版）2.8《工程建设标准强制性条文》电力工程部分（2011年版）2.9《基建安全管理规定》（2010年版）2.10中国电力出版社《电力建设危险点分析及预控措施》2.11业主、监理公司、项目部等提供的有关施工中安装质量、安全、调试等的文件。
3. 施工准备3.1施工条件准备3.1.1汽机房电源、水源、照明设施齐全并能完全满足使用3.1.2搭设安全通道与平台、消防器材齐全。
3.1.3发电机设备开箱验收数量无短缺，外观检查无裂纹、锈蚀、变形等缺陷。
3.1.4发电机基础已经办理交接手续，地脚螺栓孔尺寸复查无误。
3.1.5设备运输道路畅通。
3.1.6汽机房行车已通过负荷试验，可正常并完全满足使用。
3.2技术准备3.2.1施工技术人员及施工班组长认真熟悉制造厂的图纸及有关技术资料。
3.2.2会同设计院、监理公司、业主、项目部做好图纸会审工作，编制施工措施。
3.2.3组织参与施工的所有人员认真学习施工技术、工艺、施工规范及安全防范措施，焊工、起重工、机械工等特殊工种必须做到持操作证上岗。
3.2.4施工前要作好技术交底、安全交底，对将可能发生的技术、质量、安全等方面的问题进行预先分析，作出可靠的防范措施，并有施工人员签字记录。
3.3施工工器具准备施工材料准备:所有参加施工的人员必须经体检合格，而且经过三级安全培训，持有安全上岗证，作业前已接受专业知识培训，熟悉发电机的构造及原理，掌握一定的操作技能。
项目负责人：高旭东生产负责人：韩素宏技术员：连帅琼安全员：陈迎春质量员：朱全喜施工负责人：张艳旭施工人员：8人（包含2名特殊工种人员）注：1、本计划按照发电机定子、发电机转子、发电机其他设备全部按时到货制定2、安装中设备不出现重大缺陷。
3、如果设备不能按时到货或安装中设备出现重大缺陷，施工工期顺延。
5. 施工工艺流程山西国金一期2X350MW煤矸石发电供热工程基础准备*■轴承座及轴瓦下半装配电刷装置安装试运行6. 施工万案6.1底板安装6.1.1基础凿毛处理，凿除基础表面上松散和多余的混凝土。
6.1.2找好机组的纵横轴线，检查基础的标高、预留孔洞尺寸以及基础螺栓孔等是否符合要求。
6.1.3清理发电机底板和地脚螺栓，清除油污、锈蚀和油漆等。
6.1.4按图纸要求安装底板。
发电机基础底板上带调整螺钉，按照图纸要求调整好高度和水平后，基础底板下面和周围用环氧树脂灌浆料Sikadur742 (或Sikadur42或Sikadur42HE)灌注，固化后再安装底座支撑。
发电机定子、轴承和电刷支架均安装在带有球面支撑的基础安装板上，调节基础安装板中的支撑螺块可使它们高度准确定位。
调节完成后，将基础安装板中的角钢焊住以实现对支撑螺块的固定。
发电机的地脚螺栓伸入地脚螺栓箱，紧固后将发电机固定。
6.1.5将发电机底脚板与基础之间空隙进行密圭寸。
6.2发电机定子吊装定子吊装采用劳辛格液压提升装置在汽机房吊装口位置起吊。
吊装过程要做好各项检查工作，在起吊时，将定子吊起100mm寸停留10分钟，对起吊装置进一步检查，确认无误后继续提升到12.6m平台以上。
做好过程的监护、检查工作，确保安全。
定子吊装要成立专门的组织机构，由专人进行现场统一指挥。
起重作业由专业起重工进行指挥，起重指挥要戴袖标，指挥信号要规范、明确，用指挥旗和哨子进行指挥。
定子就位时在发电机两侧的台板上预先放置© 30的圆钢，发电机定子落在圆钢上。
帶发电机定子吊装详细施工方法见《发电机定子吊装作业指导书》。
6.3发电机定子初找中心6.3.1用直径0.5mm的钢丝穿过固定在发电机的平台上的中心标志与汽轮机轴承中心及发电机定子铁心找中心，钢丝悬挂重物为20kg，调整发电机轴承中心高度，要求测量精度为0.5mm 6.3.2拉钢丝以轴承或油挡涡窝为基准找中心，测量汽、励两端左右的偏差不应大于0.5mm 6.4发电机转子穿装(详见《发电机转子穿装施工作业指导书》) 6.4.1转子穿入前的准备工作对转子包装袋进行检查;打开转子包装并予以清洁；对转子绕组绝缘电阻进行测量并记录。
对转子进行视觉检查，看有无运输导致的损伤；对转子重要表面如：轴承处和滑环处的轴颈、联轴器联接表面等进行检查，看有无划痕、凹痕和高点。
如有，应用细砂布予以清除；对轴承处轴颈外径和轴瓦内径进行测量，记录下轴承间隙值。
在转轴的轴密封轴颈、滑环等处包上保护垫（橡胶制品、垫片、纸板或类似材料）；用塑料布将转子本体上的通风口遮盖起来；运输和装配时应卸下所有风扇叶；在转子汽端联轴器处安装滑靴和支撑座；在联轴器凹处轻轻地涂上一层MoS2润滑脂；642穿转子工具准备在定子膛底部铺青壳纸和滑板（聚四氟乙烯板），然后在滑板上表面涂一层二硫化钼润滑脂；铺好后沿径向和轴向在定子膛内部找正滑板层（最大厚度：7mm （由滑板和青壳纸组成）中心，然后用细绳将其四个角固定住，以避免其在插入转子过程中滑出；准备好转子安装过程中将要安装在汽端和励端的转子起吊梁；准备两个钢索拉出器，一个用来将转子拉入定子，一个用来在与前者相反的方向拉住转子；准备两根空气-/氮气管子，一根从汽端穿过定子膛到达励端，另一根准备好，在励端卷起来。
准备四个（两个备用）带减压器的氮气/压缩空气瓶。
在汽端和励端各使用一个氮气/压缩空气瓶；准备好滑靴。
6.4.3吊起转子644穿转子6.5轴承座及轴瓦装配。
6.5.1下半轴承座安装。
下半轴承座通过中间板固定在基础上。
出厂时下半轴承座已与中间板组成一体，有孔的垫板上面放上基础支撑，调节基础支撑的支撑螺块可达到高度尺寸要求，调整定位后，将支撑螺块（用一角钢）焊接固定。
地脚螺栓贯穿中间板、基础支撑、底板后伸入基础梁中预埋的地脚螺栓箱，紧固后使下半轴承座固定。
6.5.2轴瓦安装用起重设备将位于轴承座中的轴承环和下半轴瓦放在转子上，然后将其旋入。
将轴承金属热电阻安装到套筒轴承下半部分。
将套筒轴承下半部分调整到位。
用起吊装置将转子放到轴承下半部分上。
对轴瓦上半部分进行临时安装。
6.6发电机定位找正。
为使发电机在运行时定、转子中心对中心，现场安装时应在冷态尺寸基础上加上汽轮机转子和发电机转子的热态膨胀量，即发电机定子向励端偏移一定距离，此距离为汽轮机转子向发电机侧的膨胀量与发电机转子膨胀量的一半之和（发电机转子膨胀量见汽发联接图，约为转子本体长度的1/1000）；6.7风扇叶安装将螺母与支座配合面涂上一层MoS2润滑脂。
风扇叶底部和风扇环孔中的配合面必须保持干燥。
将风扇叶和定位环装入风扇环中。
根据所做的标记对风扇叶进行找正。
风扇叶螺纹涂一层TS262螺纹锁固胶，使螺母紧固后固定住螺母。
将膨胀套筒和六角螺母拧到风扇叶上。
用力矩扳手对六角螺母进行紧固。
6.8安装导风圈按原拆卸标记再按原位装上，要求导风圈内孔与风叶外圆之间的圆周间隙应相同，要求间隙尺寸为1.40〜3.60mm如达不到要求时应调整，在转子已与汽机调好同心的情况下，应用调整定子的方法达到要求（因在出厂时导风圈与定子铁芯内孔已调好同心，因此不要移动导风圈以免造成定、转子之间的气隙不均）。
安装时保证定、转子间的气隙偏差不大于土1%大修后安装保证定、转子间的气隙偏差不大于土2%6.9外端盖安装出厂时外端盖已与机壳配装好并有标记，因装转子时已拆下，当转子调好后，再按原位装上，并按我厂提供的“内外端盖安装”图进行组装。
进行外端盖安装时应保证轴密封与轴之间间隙尺寸：左右两侧为0.15〜0.30mm顶部为0.25〜0.45mm底部为0.15mm 6.10空气冷却器安装。
冷却器用于冷却发电机热空气，将发电机热量通过冷却水带走，进行热交换。
注意：空冷器安装完毕，风路内务必清理干净！6.11联轴器找中心6.11.1发电机一汽轮机之间有一个中间联接用的联轴器（出厂时单独包装发运），此联轴器应先装在汽轮机转子上，待发电机转子装入后再与发电机联接。
6.11.2发电机与汽轮机找中心6.11.2.1找中心前检查联轴器，其径向跳动及端面跳动量均应不大于0.02mm6.11.2.2发电机找中心应在汽轮机中心确定后进行，以汽轮机低压转子为基准，与汽轮机轴 联轴器对正。
6.11.2.3找中心时发电机汽端轴联轴器与汽轮机低压转子后联轴器应相互对正，尽可能使其跳动差相互抵消。
找中心要求，保证发电机转子比低压转子圆周高 0.17伽，偏差要求如下:不大于0.02mm 不大于0.02mm6.12发电机的最后定位 6.12.1将基础预埋件上表面和导向装置清理干净。
将焊接区域内锈皮和松动铁皮磨掉，直至 未生锈部分露出为止。
6.12.2焊接横向导向装置对螺纹进行清洁并涂上MoS2润滑脂。
将带有螺母的支撑螺栓拧入导向装置支撑座中; 将导向装置支撑座放置在基础预埋件上，相对于发电机底脚板找正后临时点焊住； 将导向装置支撑座焊接到基础预埋件上；焊接处冷却下来之后，涂上C06-1防锈漆。
6.12.3焊接纵向导向装置将基础预埋件和纵向导向装置清理干净，在焊接区域不能有铁锈和污渍；将纵向导向装置放置在基础预埋件上，相对于发电机底脚板找正后临时点焊住； 将拐角支架焊接到埋置的钢板和发电机底脚板上； 焊接处冷却下来之后，涂上C06-1防锈漆。
6.13二次浇灌找正结束后，将基础螺栓与台板点焊牢固，进行发电机台板灌浆工作。
6.14汽轮机-发电机联轴器铰孔连接6.14.1完全把紧临时紧固螺栓，确保铰孔前法兰面无间隙。
6.14.2铰孔完成后，清理孔上的金属屑，沿销孔轴向方向上选择三处测量销孔孔径，并对联 接螺栓进行研磨，使其直径达到平均值。
6.14.3每一联接螺栓螺母及垫圈的质量偏差应在 3g 以下；螺栓按对角顺序进行紧固。
