光纤接口及光纤线分类

合集下载

光纤接头及配件介绍

尾纤盒
简介
光纤尾纤盒是尾纤与终端的连接设备，具有光纤固定、熔接功能，始终接光纤的作用。光纤尾纤盒主要用于外线光缆光纤与设备尾纤之间的接续与存储可以壁挂和落地安装使用。翌日目前使用的尾纤盒外观为盒体，采用冷轧钢板制造。
外观图
内部图
光缆中的纤芯与尾纤熔接接跳纤至终端设备
接入光缆的纤芯
连接图
尾纤盒的配置

SC、ST或FC可选，建议FC

光纤接口为FC

光纤接口为FC
使用尾纤接头为FC/PC
配件介绍
跳纤光纤连接器
尾纤盒
光缆接头盒
跳纤
LC/PC-LC/PC
ST/PC-SC/PC
ST/PC-FC/PC
SC/PC-SC/PC
SC/PC-LC/PC
FC/PC-FC/PC
跳纤一般是跳接光纤的简称。即一根光纤的两端都已有了接头。设备到ODF、尾纤盒，面板到面板经常用到。根据不同的需要，有FC-FC，SC-SC，FC-SC，SC-LC等等
FC
圆头螺口
金属
安装时需先对准卡口后旋紧，密度高时，安装不方便容易折断国内应用不是很广泛
ST MT-RJ
圆头卡口卡接式方型，体积与电话插头相当滑扣
金属工程塑料
安装方便体积小，一头双纤，收发一体，插入损耗低
E2000
ESON
FC和SC接头是最为常见的接头类型工程塑料带弹簧闸门保护，插针不

结论

应选择结构精密、插入损耗小、反射损耗大的光连接器， FC/APC或SC/APC
施工时应十分注意工作环境的清洁和操作者手的清洁

连接前，光纤接头、光法兰盘的软塑料帽不可打开

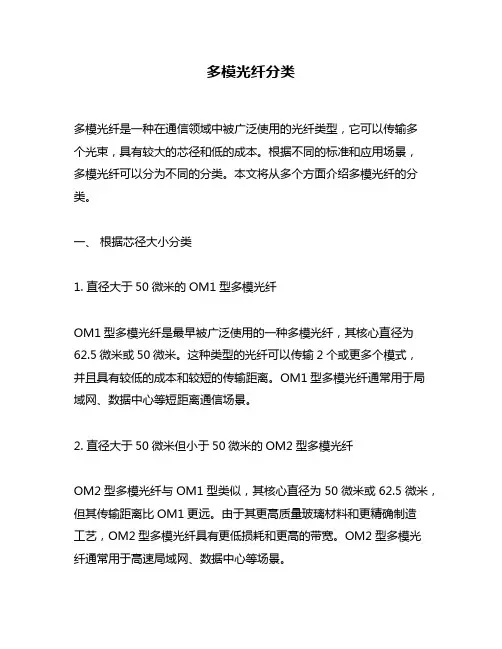

多模光纤分类

多模光纤分类多模光纤是一种在通信领域中被广泛使用的光纤类型，它可以传输多个光束，具有较大的芯径和低的成本。

根据不同的标准和应用场景，多模光纤可以分为不同的分类。

本文将从多个方面介绍多模光纤的分类。

一、根据芯径大小分类1. 直径大于50微米的OM1型多模光纤OM1型多模光纤是最早被广泛使用的一种多模光纤，其核心直径为62.5微米或50微米。

这种类型的光纤可以传输2个或更多个模式，并且具有较低的成本和较短的传输距离。

OM1型多模光纤通常用于局域网、数据中心等短距离通信场景。

2. 直径大于50微米但小于50微米的OM2型多模光纤OM2型多模光纤与OM1型类似，其核心直径为50微米或62.5微米，但其传输距离比OM1更远。

由于其更高质量玻璃材料和更精确制造工艺，OM2型多模光纤具有更低损耗和更高的带宽。

OM2型多模光纤通常用于高速局域网、数据中心等场景。

3. 直径大于50微米但小于50微米的OM3型多模光纤OM3型多模光纤是一种高性能的多模光纤，其核心直径为50微米。

与OM1和OM2相比，OM3具有更高的带宽和更长的传输距离。

OM3型多模光纤通常用于高速数据中心、企业网络等场景。

4. 直径小于50微米的OM4型多模光纤OM4型多模光纤是一种新型的高性能多模光纤，其核心直径为50微米。

OM4具有更长的传输距离和更高的带宽，可以支持更快速度和更远距离的数据传输。

OM4型多模光纤通常用于40Gbps和100Gbps以太网、数据中心互连等场景。

二、根据使用环境分类1. 家庭用户使用的FDDI（Fiber Distributed Data Interface）多模光纤FDDI是一种专门设计用于家庭网络环境下的双向传输协议，其最大传输距离为1000米。

这种类型的多模光纤通常被用于家庭网络的光纤接口。

2. 企业用户使用的ESCON（Enterprise Systems Connection）多模光纤ESCON是一种用于企业级网络环境下的双向传输协议，其最大传输距离为40千米。

常见网络接口和线缆详解

常见网络接口和线缆日期：2007-05-23密级：内部公开杭州华三通信技术有限公司⏹常见网络电接口和线缆 ⏹光纤和光接口目录常见网络电接口和线缆LAN接口和线缆WAN接口和线缆以太网的类型10M 以太网（标准以太网）100M 以太网（快速以太网）1000M 以太网（千兆以太网）10G以太网（万兆以太网）10M以太网接口10Base-T目前使用最广泛的局域网标准之一使用双绞线作为物理传输介质10Base5曾经广泛应用于主干局域网使用粗同轴电缆作为物理传输介质10Base2使用细同轴电缆作为物理传输介质10Base-T的物理介质3类双绞线4类双绞线5类双绞线超5类双绞线6类双绞线有屏蔽与非屏蔽之分均为8芯电缆双绞线的类型由单位长度内的绞环数确定5类双绞线的线序Side1直连网线12345678交叉网线12345678Side 2 Side 11234567812345678Side 2 Side 1 1=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 11=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/绿2=绿3=白/橙4=蓝5=白/蓝6=橙7=白/棕8=棕设备连接方式注：现在很多设备已能自适应交叉或直连线缆，请参考具体产品手册。

主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST 路由器cross cross normal N/A SC/ST 交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 3019200 3038400 2064000 20115200 10波特率（bps）最大传输距离（米）2400 12504800 6259600 31219200 156100M以太网接口100Base-TX物理介质采用5类以上双绞线网段长度最多100米100Base-FX物理介质采用单模光纤，网段长度可达10公里物理介质采用多模光纤，网段长度最多2000米快速以太网由IEEE 802.3u标准定义1000M以太网接口1000Base-T物理介质采用5类以上双绞线，网段长度最多100米1000Base-F物理介质采用多模光纤，网段长度最多500米IEEE 802.3z和802.3abWAN窄带广域网PSTN：Public Switched Telephone Network，公共交换电话网ISDN：Integrated Services Digital Network，综合业务数字网DDN：Digital DataNetwork，数字数据网帧中继：Frame RelayX.25：公用分组交换网宽带广域网ATM：异步传输模式SDH：同步数字系列异步& 同步串口异步串口两种异步串口：异步串口分为设置成异步方式的同/异步串口和专用异步串口异步串口可以设为专线方式和拨号方式，常用的是拨号方式同步串口可以工作在DTE和DCE两种方式可以外接多种类型电缆支持多种链路层协议支持IP和IPX网络层协议display interface serial命令可显示同步串口的信息V.24规程的机械特性DB50（路由器端）--DB25（外接网络端）可工作在同步和异步两种方式下异步工作方式下最高传输速率是115200bps同步方式下最高传输速率为64000bpsV.24规程的机械特性DB50（路由器端）--DB25（外接网络端）V.24电气特性、传输速率和距离在路由器中使用V.24的有WAN、AUX、8AS、Console符合标准的RS-232电平：±12V 传输速率和距离主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST2400 604800 60V.35规程的机械特性DB34（外接网络端）--DB50（路由器端）DTE端为34针型插头DCE端为34孔型插头V.35电气特性、传输速率和距离控制信号遵从标准RS-232电平标准：±12V数据与时钟遵从V.35电平标准：±0.5V同步方式下最大传输速率是：2048000 bps EIA/TIA-V.35 电缆的速率和传输距离主机路由器交换机普通口交换机级连口交换机主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 30ISDN BRI接口BRI 接口：2B+DU口使用两芯的RJ-11或者RJ-45连接器S/T口使用四芯的RJ-45连接器PRI接口在Quidway R系列路由器上以CE1/PRI接口的形式出现CE1/PRI接口带BNC头的连接器用于接75欧姆非平衡同轴电缆的网络端目录⏹常见网络电接口和线缆⏹光纤和光接口光和光纤光光是一种电磁波。

光纤跳线_FC、SC、ST、MU、LC、MTRJ_光纤连接头详细介绍

光纤跳线FC、SC、ST、MU、LC、MTRJ 这些类型都什么意思光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介。

通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是15mm~50mm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8mm~10mm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤通常被扎成束，外面有外壳保护。

纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。

光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。

光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤连接器光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

FC、ST、SC、LC接口区别

FC、ST、SC、LC接⼝区别光纤跳线（⼜称光纤连接器）是指光缆两端都装上连接器插头，⽤来实现光路活动连接，除此之外提到的尾纤是只有⼀端装有连接器插头的光纤。

在安防监控⼯程中，我们会经常⽤到光纤跳线，⽐如连接光纤终端盒与光纤收发器或连接光模块、光设备与光设备的对联、光纤传输线路的跳接等。

安防⼯程中，我们常⽤的光纤跳线基本上有四种接⼝⽅式FC、ST、SC、LC。

⼀般光纤跳线都是⼀根光纤线每侧带⼀个接头，那么这四种接头相互组合会有多少种呢？16种？对吗？你再仔细想想，有没有重复的？请看下图：上图中，颜⾊⼀致的是同⼀种，就好⽐FC-SC与SC-FC是⼀种⼀样。

实际⼯作中，光纤跳线有单模、多模（50/125\62.5/125）、OM3、OM4、OM5、MPO、⽪线光纤跳线等，再加上光纤跳线长度有1⽶、2⽶、3⽶、5⽶、10⽶、20⽶、50⽶等任意长度均可定制。

单模光纤跳线单模光纤(Single-mode Fiber)：⼀般光纤跳线⽤黄⾊表⽰，接头和保护套为蓝⾊;传输距离较长。

多模光纤跳线多模光纤(Multi-mode Fiber)：⼀般光纤跳线⽤橙⾊表⽰，也有的⽤灰⾊表⽰，接头和保护套⽤⽶⾊或者⿊⾊;传输距离较短离较短。

OM3光纤跳线“OM” stand for optical multi-mode，即光模式，是多模光纤表⽰光纤等级的标准。

不同等级传输时的带宽和最⼤距离不同，因此所运⽤的场景也不同，选对合适的光纤跳线有利于节省成本、提⾼效率。

OM3与OM4是表⽰多模光纤等级的标准，因此OM4光纤跳线是OM3光纤跳线的⼀种发展⽅向更优的状态。

OM4多模万兆光纤跳线OM3是850nm激光优化的50um芯径多模光纤，在采⽤850nm VCSEL的10Gb/s以太⽹中，光纤传输距离可以达到300m；OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m。

OM5多模万兆光纤跳线OM5光纤跳线最开始被称为宽带多模光纤跳线，它是TIA和IEC定义的光纤跳线新标准，纤径为50/125µm，与OM3和OM4光纤跳线相⽐，OM5光纤跳线可以⽤于更⾼带宽的应⽤。

光纤接口类型及光纤收发器指示灯图解

光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB)2010-10-29 16:014.jpg (15.84 KB)2010-10-29 16:015.jpg (15.79 KB)2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好。

闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10MFX-100m 光口速率指示/100M光口速率指示，灯亮为100M速率FX-LNK 光纤连接状态指示光纤连接正常时亮,收不到光时灭，有数据收发时闪亮光纤收发器指示灯的含义：光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

光接口类型和参数

光接口类型和参数光接口类型和参数 (1)1 光纤的种类 (1)2 光接口类型 (2)3 光接口参数 (3)1光线路码型 (3)2 S点参数——光发送机参数 (4)3 R点参数——光接收机参数 (5)小结 (5)习题 (6)目标：掌握光接口的类型。

掌握光接口的常用参数的概念及相关规范。

传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。

而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。

为此，必须实现光接口的标准化。

6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。

光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。

其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。

光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。

当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。

为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。

1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。

ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。

其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。

光纤接头分类

光纤接头分类光纤接头是光纤通信系统中的重要组成部分，它起着连接光纤的作用。

根据不同的标准和功能，光纤接头可以分为多种类型。

本文将对光纤接头进行分类介绍，以帮助读者更好地了解光纤接头的特点和应用。

一、按接口类型分类1. SC接头：SC（Subscriber Connector）接头是一种常用的光纤接头，其端面为方形，连接时需推入插座并旋转固定。

SC接头具有插拔方便、稳定性好等优点，广泛应用于数据通信和局域网等领域。

2. LC接头：LC（Lucent Connector）接头是一种小型化的光纤接头，其端面为方形，连接时需推入插座并提起锁扣。

LC接头具有体积小、插拔方便等特点，适用于高密度光纤连接和光模块接口。

3. FC接头：FC（Ferrule Connector）接头是一种常用的光纤接头，其端面为圆形，连接时需推入插座并旋转固定。

FC接头具有连接可靠、振动影响小等优点，常用于测试仪器和测量设备等领域。

4. ST接头：ST（Straight Tip）接头是一种常用的光纤接头，其端面为圆形，连接时需插入插座并旋转固定。

ST接头具有连接稳定、成本较低等特点，广泛应用于多模光纤通信系统。

二、按接口结构分类1. PC接头：PC（Physical Contact）接头是一种常见的光纤接头结构，其端面经过精密研磨，达到一定的几何形状。

PC接头具有低插入损耗、高回波损耗等特点，适用于大部分光纤通信系统。

2. UPC接头：UPC（Ultra Physical Contact）接头是一种精密度更高的光纤接头结构，其端面经过超精密研磨和镀膜处理。

UPC接头具有更低的插入损耗和更高的回波损耗，适用于高要求的光纤通信系统。

3. APC接头：APC（Angled Physical Contact）接头是一种采用倾斜端面的光纤接头结构，其端面形成一定的角度。

APC接头具有更低的回波损耗和更好的防反射性能，适用于需要高度抑制反射的系统，如光纤传感和光纤CATV系统。

光纤接口分类

光纤接口分类随着科技的发展，光纤接口已经广泛应用于各种场合。

光纤接口是用于连接光纤和网络设备之间的一个重要组件。

在实际应用中，光纤接口的选择和使用是非常重要的，下面我们将为您介绍光纤接口的分类和特点。

一、FC光纤接口FC光纤接口是一种常见的光纤接口，是光纤连接器中最古老的一种。

FC光纤接口采用了螺纹锁紧机制，使得它在插拔时更加牢固，不易脱落。

它的优点是连接稳定，传输速率快，误码率低，并且支持单模和多模两种光缆类型。

二、SC光纤接口SC光纤接口是最常用的一种光纤接口，通常用于单模光纤。

它的优点是插拔方便，传输速度快，而且不需要旋转锁紧，非常方便。

它可以非常精确地对齐光纤，使得信号传输更加稳定。

SC光纤接口的特点是简单、可靠，传输距离也比较远，因此在数据中心或者机房中使用非常广泛。

三、LC光纤接口LC光纤接口是一种小型的光纤接口，通常用于高速数据传输。

它的优点是更小，更轻，传输速度更快，而且不需要旋转锁紧机制。

LC光纤接口在高速网络中广泛使用，因为它可以支持更高的数据传输率。

LC光纤接口的缺点是它的连接比较精细，有时会对操作者的灵敏度和精度要求比较高。

四、ST光纤接口ST光纤接口是一种老式的光纤接口，多用于多模光纤的数据传输。

它采用的是插入式锁定机制，安装简单方便，但不够牢固。

因此，ST光纤接口通常在一些低速传输场合中使用。

综上所述，FC、SC、LC和ST四种光纤接口各有其特点和优劣势。

在实际应用中，我们应根据不同的场景需求选择不同的光纤接口。

希望这篇文章对您选择光纤接口有所帮助。

光缆的种类及型号

光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。

根据不同的应用和需求，光缆有不同的种类和型号。

下面将详细介绍几种常见的光缆种类及型号。

1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。

它具有较小的传输损耗和更高的带宽，能够传输更远的距离。

单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。

2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。

它可以携带多条光信号，但传输距离较短。

多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。

3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。

它有较小的直径和柔软的外皮，便于室内布线。

室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。

4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。

室外光缆需要具备耐久性和抗外界环境干扰的特点。

根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。

5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。

它由光纤和连接器组成，具有较小的长度和较高的接插次数。

根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。

光纤单模多模及接口类型介绍

包层外径为125µm的光纤称为62.5/125µm 光纤。
精品医学ppt
2
单模、多模以及设备接口、光模块类型、尾纤类型
2. 多模和单模的区别是什么？多模：
几乎所有的多模光纤尺寸均为50/125µm或62.5/125µm，并且带宽（光纤的信息传输量）通常为200MHz到2GHz。多模光端机通过多模光纤可进行长达5公里的传输。以发光二极管或激光器为光源。单模：
精品医学ppt
4
单模、多模以及设备接口、光模块类型、尾纤类型
光模块
1、何为GBIC？
GBIC是Giga Bitrate Interface Converter的缩写，是将千兆位电
信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。采用 GBIC接口设计的千兆
RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司（Western Electric）开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW，这里的x表示“活性”，触点或者打线针。例如， WE6W 有全部 6个触点，编号1到6, WE4W精界品医面学只pp使t 用4针，最外面的两个触点(1和6) 不用17， WE2W 只使用中间两针（即电话线接口用）。
单模、多模以及设备接口、光模块类型、尾纤类型
制作整理:毛晋晋
精品医学ppt
1
单模、多模以及设备接口、光模块类型、尾纤类型
1. 光纤是如何工作的？
通讯用光纤由外覆塑料保护层的细如毛发的玻璃丝组成。玻璃丝实质上由两部分组成：核心直径为9到62.5µm，外覆直径为125µm的低折射率的玻璃材料。虽然按所用的材料及不同的尺寸而分还有一些其它种类的光纤，但这里提到的是最常见的那几种。光在光纤的芯层部分以“全内反射”方式进行传输，也就是指光线进入光纤的一端后，在芯层和包层界面之间来回反射，进而传输到光纤另一端。芯径为62.5µm，

家用光纤分类

家用光纤分类家用光纤是指用于家庭网络连接的光纤线材，它能够提供高速、稳定的网络连接，满足家庭用户对于网络带宽和稳定性的需求。

随着互联网的普及和家庭网络使用的增加，家用光纤的需求也逐渐增加。

在选择和使用家用光纤时，用户需要根据自己的需求和实际情况来进行分类选择。

一、基于速度的分类根据传输速度的不同，家用光纤可以分为不同的类别。

1.单模光纤：单模光纤是一种传输速度较快的光纤，它适用于具有较高网络需求的用户。

单模光纤的核心直径较小，能够传输更多的信号，使得光信号传输更远、更快。

它适用于长距离传输和高速数据传输，常见于企业和大型机构的网络连接。

2.多模光纤：多模光纤是一种传输速度较慢的光纤，适用于一般家庭用户。

多模光纤的核心直径较大，能够传输较多的光信号，但由于光信号传输距离较短，速度相对较慢。

多模光纤适用于家庭内部网络连接，能够满足一般家庭用户的网络需求。

二、基于连接方式的分类根据连接方式的不同，家用光纤可以分为不同的类型。

1.点对点连接：点对点连接是指将光纤直接连接到两个设备之间，实现设备之间的直接通信。

这种连接方式适用于需要高速、稳定传输的设备，例如电视、电脑等。

点对点连接可以提供更快速、更稳定的网络连接，能够满足用户对于高质量网络的需求。

2.集线器连接：集线器连接是指将多个设备连接到一个集线器上，实现设备之间的相互通信。

这种连接方式适用于家庭网络中多个设备之间的通信，例如电视、电脑、手机等。

集线器连接可以提供多设备同时连接的功能，方便家庭用户在不同设备之间进行数据传输和共享。

三、基于使用环境的分类根据使用环境的不同，家用光纤可以分为不同的种类。

1.室内光纤：室内光纤适用于家庭内部网络连接，能够满足家庭用户对于网络带宽和稳定性的需求。

室内光纤采用特殊的材料和结构设计，能够在室内环境中进行传输，并保持良好的信号质量。

2.室外光纤：室外光纤适用于家庭的室外网络连接，例如连接到路由器或者网络箱等设备。

室外光纤采用耐用的材料和结构设计，能够抵御室外环境中的恶劣条件，保持稳定的信号传输。

光口知识普及

一、光口光纤接口是用来连接光纤线缆的物理接口。

通常有SC、ST、LC、FC等几种类型。

对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。

ST接口通常用于10Base-F，SC接口通常用于100Base-FX和GBIC，LC通常用于SFP 。

1.数据通信产品常用光接口类型：MTRJ、LC、SC、FC●MTRJ为收发一体，其他都是收发分离，MTRJ接口由于不便于维护目前新设计设备上都比较少见。

●FC在ODF架侧使用普遍2.光接口灵活插卡简介：高端路由器配置的都是宽带端口，比如155MPOS、622MPO2、GE、10GE、10GPOS等，接口都是光接口，完成光电转换的器件是GBIC或者SFP。

接口的单、多模式、发光功率、接收灵敏度等参数取决于线路板配置的GBIC或SFP，而且光电转换部分损坏后只更换GBIC或SFP即可，不用更换整个大板，降低了成本。

3.光接口的模式：●光端口的模式共分两种：单模和多模。

工程上要求单模口互连使用单模光纤，多模口互连使用多模光纤。

●多模光接口中心波长850nm，一般有部分在可见光的红光频段的能量。

（可见光部分波长范围是：390~760nm，大于760nm部分是红外光，小于390nm部分是紫外光）●单模光接口的中心波长有两种：1310nm和1550nm，1310nm一般为短距、中距、长距接口、1550nm一般为长距、超长距接口。

都在红外线频段，为不可见光。

4.判断光口单、多模式●通过标注的中心波长。

中心波长850nm为多模，1310nm或1550nm为单模。

●把光口的发射端激活，快速查看发射端是否有红光发出，如有则为多模口，否则为单模口。

5.二、光纤1.光纤分类：单模光纤和多模光纤。

●单模光纤的内芯纤径小于多模光纤。

●多模光纤的中心高折射率玻璃芯直径有两种型号：62.5µm和50µm。

光纤和光缆光纤的分类按照传输模式来划分光纤中传播的模式

光纤和光缆光纤的分类（1）按照传输模式来划分光纤中传播的模式就是光纤中存在的电磁波场场型，或者说是光场场形（HE）。

各种场形都是光波导中经过多次的反射和干涉的结果。

各种模式是不连续的离散的。

由于驻波才能在光纤中稳定的存在，它的存在反映在光纤横截面上就是各种形状的光场，即各种光斑。

若是一个光斑，我们称这种光纤为单模光纤，若为两个以上光斑，我们称之为多模光纤。

·单模光纤（Single-Mode）单模光纤只传输主模，也就是说光线只沿光纤的芯进行传输。

由于完全避免了模式射散使得单模光纤的·传输频带很宽因而适用与大容量，长距离的光纤通迅。

单模光纤使用的光波长为1310nm或1550 nm。

如图1单模纤光线轨迹图。

·多模光纤（Multi-Mode）在一定的工作波长下（850nm/1300nm），有多个模式在光纤中传输，这种光纤称之为多模光纤。

由于色散或像差，·因此，这种光纤的传输性能较差频带比较窄，传输容量也比较小，距离比较短。

2）按照纤芯直径来划分·50/125（μm）缓变型多模光纤·62.5/125（μm）缓变增强型多光纤· 8.3/125（μm）缓变型单模光纤备注：50/62.5/8.3（μm）均为光纤光芯直径数，125（μm）均为光纤玻璃包层的直径数。

（3）按照光纤芯的折射率分布来划分阶越型光纤（Step index fiber）,简称SIF；·梯度型光纤（Graded index fiber）,简称GIF；·环形光纤（ring fiber）；· W形光纤备注：50/62.5/8.3（μm）均为光纤的光芯直径数，125（μm）均为光纤玻璃包层的直径数。

2．光缆点对点光纤传输系统是通过光缆进行连接。

光缆可包含1根光纤（有时称单纤）或2根光纤（有时称双纤），或者甚至更多（48纤、1000纤）光纤的诞生人类从未放弃过对理想光传输介质的寻找，经过不懈的努力，人们发现了透明度很高的石英玻璃丝可以传光。

光纤传输布线中常见问题及解决方法

光纤传输布线中常见问题及解决方法1、光纤概念由玻璃或塑料制成的纤维，用于传输光信号。

传输原理是‘光的全反射’。

具有保密性好、重量轻、抗干扰能力强、距离远、数据带宽高的优点，光纤支持的传输速率包括100Mbps，1Gbps，10Gbps及更高。

2、光纤分类光纤传输的常用波长有：850、1310、1490、1550nm，按照光纤传输光信号模式分为单模光纤（SMF）和多模光纤（MMF）：单模光工纤：只能传输一种模式的光，适用于长距离传输。

多模光纤：可以传输多种模式的光，适用于机房内等短距离传输。

3、光纤的常见接口类型4、光模块负责进行光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。

常见的光模块速率：155M(百兆)、1.25G(千兆)、10G(万兆)、40G。

1）、光模块类型2）、发射光功率发射光功率指发射端的光强度，以dBm为单位，是影响传输距离的重要参数。

3）、接收灵敏度接收灵敏度指可以探测到的光强度，以dBm为单位。

一般情况下，速率越高接收灵敏度越差，即最小接收光功率越大，对于光模块接收端器件的要求也越高。

4）、偏置电流为了使激光器LD高速开关正常工作，必须对它加上略大于阈值电流ITH的直流偏置电流IBIAS,直接用BIAS表示。

BIAS过大会加速器件的老化，BIAS太小激光器无法正常工作。

5）、消光比信号逻辑为1时的光功率与为0时的光功率的大小之比，单位为dB。

消光比和光功率成反比关系，在调试过程中会发现把光功率调大消光比会变小，反之把光功率调小消光比会变大。

6）、光模块分类按光模块模式分类单模：传输距离远多模：传输距离近，一般小于≤2km按链路资源分类单纤光模块双纤光模块7）、光模块配对原则上图方法，内置光模块的设备同样适用！由于光模块进行传输数据时分为发送和接收两个方向，双纤光模块通过不同的端口区分，单纤光模块通过不同的光波长区分，如下。

因此在使用单纤的光模块时，两端光模块的波长要匹配，即TX/RX相反。

光纤接口分类

光纤接口光纤接口是用来连接光纤线缆的物理接口。

其原理是利用了光从光密介质进入光疏介质从而发生了全反射。

通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。

FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。

ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

光纤从内部可传导光波的不同，分为单模（传导长波长的激光）和多模（传导短波长的激光）两种。

单模光缆的连接距离可达10公里，多模光缆的连接距离要短的多，是300米或500米（主要看激光的不同，产生短波长激光的光源一般有两种，一种是62.5的，一种是50的）另外，光缆的接头部分也有两种，一种SC接口为1GB接口还有一种为LC接口为2GB接口。

编辑本段光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)编辑本段光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: SM,波长1310 单模长距LH 波长1310,1550多模:MM 波长850 1300SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下编辑本段尾纤的连接器型号“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等。

光纤环路

ATM—PON最重要的特点就是其无源点到多点式的络结构。它综合了ATM技术和无源光络技术，可以提供现有的从窄带到宽带等各种业务。ATM—PON由OLT、ONU/0NT(0lptical Network Terminal，光络终端)和无源光分路器组成。
作用
总的看，在电信中引入OAN或FITL的最基本的目标有两个：
除了上述两个基本目标外，采用光接入可以满足用户希望较快提供业务，改进业务质量和可用性的要求，也可以节约城市拥挤不堪的地下管道空间，延长传输覆盖距离，适应扩大的本地交换等其他目的，其结果当然也把接入的数字化进一步推向了用户。简言之，采用光接入已经成为解决电信发展瓶颈的主要途径，其应用场合，不仅最适合那些新建的用户区，而且也是对需要更新现有电缆的主要代替手段。
分类
有源光络
无源光络
顾名思义，有源光络的局端设备(CE)和远端设备(RE)通过有源光传输设备相连，传输技术是骨干中已大量采用的SDH和PDH技术，但以SDH技术为主。远端设备主要完成业务的收集、接口适配、复用和传输功能。局端设备主要完成接口适配、复用和传输功能。此外，局端设备还向元管理系统提供管接口。在实际接入建设中，有源光络的拓扑结构通常是星型或环型。
接入方式
从光纤接入系统接入方式来看，OAN有以下三种接入方式。
(1)综合的0AN系统
这类系统的主要特点是通过一个开放的高速数字接口与数字交换机相连。由于接口是开放的，因而OAN系入接入，从而降低了用户接入成本。这种方式代表了0AN的主要发展方向。
这类标准开放接口有两大类，一类是美国贝尔通信研究所为综合的数字环路载波(IDLC)系统提出的TR-303开放接口。该接口采用嵌入的OAM通路，增加一些为支持FITL系统所需要的功能后将成为综合的FITL系统的开放接口。另一类是ITU—T提出的V．5．1和V．5．2开放接口，后者比前者仅多了集中和保护功能。这类接口将成为 OAN的标准开放式数字接口。遗憾的是这两类接口间互不兼容。
