广东电网公司悬式绝缘子选型及爬电比距配置导则

广东电网公司悬式绝缘子选型及爬电比距配置导则作者: 日期:广东电网公司悬式绝缘子选型及爬电比距配置导则1总则本导则规定了选择悬式绝缘子形状和类型及爬电比距配置时所遵循的原则。

本导则适用于玻璃绝缘子、复合绝缘子和瓷绝缘子。

设计单位、基建单位和运行单位在35kV及以上线路选择绝缘子时必须严格执行本导则。

运行线路调爬时可参照本导则选择绝缘子。

2规范性引用文件《Selection and dimensioning of high-voltage insulators for polluted conditions -Part 1: Definitions, information and general principles》(IEC 60815:2006) 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》(GB/T 16434-2010) 《高压输变电设备的绝缘配合》(GB311.1-1997)《架空送电线路运行规程》(DL/T741-2001)《交流电气装置的过电压保护和绝缘配合》(DL/T620-1997)《标称电压高于1000V交流架空线路用复合绝缘子使用导则》(DL/T864-2004)《盘形悬式绝缘子劣化检测规程》(DL/T626-2005)《污秽地区绝缘子使用导则》(JB/T5895-1991)《高压线路用棒形悬式复合绝缘子一一尺寸与特性》(JB/T8460-1996)《110〜500kV架空送电线路设计技术规程》(DL/T5092-1999)《高压架空线路和变电站污区分级与外绝缘选择标准》(Q/GDW152-2006)3术语和定义3.1爬电距离有效系数K钟罩型、深棱型等防污型绝缘子的污耐受电压要高于普通型绝缘子，但污耐受电压提高的程度不一定与爬电距离成正比。

爬电距离有效系数表示爬电距离的有效性，与绝缘子外形、污秽程度等因素有关(参见GB/T 16434-1996附录D)。

3.2复合绝缘子干弧距离指绝缘子两电极间沿空气放电最短距离，须考虑均压引弧装置影响。

污秽等级、爬电距离、爬电比距

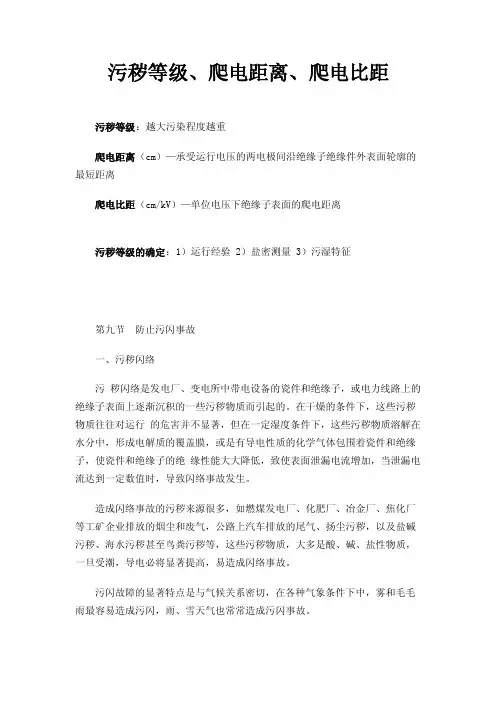

污秽等级、爬电距离、爬电比距污秽等级：越大污染程度越重爬电距离（cm）—承受运行电压的两电极间沿绝缘子绝缘件外表面轮廓的最短距离爬电比距（cm/kV）—单位电压下绝缘子表面的爬电距离污秽等级的确定：1）运行经验 2）盐密测量 3）污湿特征第九节防止污闪事故一、污秽闪络污秽闪络是发电厂、变电所中带电设备的瓷件和绝缘子，或电力线路上的绝缘子表面上逐渐沉积的一些污秽物质而引起的。

在干燥的条件下，这些污秽物质往往对运行的危害并不显著，但在一定湿度条件下，这些污秽物质溶解在水分中，形成电解质的覆盖膜，或是有导电性质的化学气体包围着瓷件和绝缘子，使瓷件和绝缘子的绝缘性能大大降低，致使表面泄漏电流增加，当泄漏电流达到一定数值时，导致闪络事故发生。

造成闪络事故的污秽来源很多，如燃煤发电厂、化肥厂、冶金厂、焦化厂等工矿企业排放的烟尘和废气，公路上汽车排放的尾气、扬尘污秽，以及盐碱污秽、海水污秽甚至鸟粪污秽等，这些污秽物质，大多是酸、碱、盐性物质，一旦受潮，导电必将显著提高，易造成闪络事故。

污闪故障的显著特点是与气候关系密切，在各种气象条件下中，雾和毛毛雨最容易造成污闪，雨、雪天气也常常造成污闪事故。

由于一种气象条件往往发生在一个较大的范围内，且持续时间长，所以污闪往往在多条线路上同时发生，且有可能连续多次发生，这将给电力安全生产带来很不利的影响。

二、做好防止污闪事故的基础工作做好防污闪事故的基础工作，要坚持进行盐密测量，并根据环保气象资料和运行经验，划分污秽等级并绘制制污区图。

盐密测量的方法是用一定量的蒸馏水，将绝缘子或电气设备瓷件表面上的污秽清洗下来，并测量其导电率，再以等量的蒸馏水中产生相同的导电率的氯化钠盐量，作为其等值附盐量，则等值附盐密度＝W／A （4-1）式中 W——等值盐量，mg；A——绝缘体表面积，cm2。

（一）变电所的污秽水平等级按照污秽的严重程度可将变电所的污秽水平分为若干等级。

根据自然污秽环境条件，国际电工委员会将其划分为四级污秽水平。

电气间隙和爬电距离

电气间隙和爬电距离电气间隙是在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

电气间隙的大小和老化现象无关。

电气间隙能承受很高的过电压，但当过电压值超过某一临界值后，此电压很快就引起电击穿，因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压（脉冲耐受电压为依据）。

在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。

因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。

爬电距离：沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。

在绝缘材料表面会形成泄漏电流路径。

若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。

绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。

因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。

根据基准电压、污染等级及绝缘材料组别来选择爬电距离。

基准电压值是从供电电网的额定电压值推导出来的。

随着科学技术的迅猛发展，人们的生活水平的不断提高，越来越多的电子产品进入我们的家庭，为保证使用者的人身安全，世界各国均有相关法规以约束电器产品对人身造成的各种伤害。

因此，安全性设计在产品的整个设计过程中有着至关重要的作用，其中安全距离是在产品设计中最重要的部分之一。

在电气间隙、爬电距离实际测量中往往有不同的结果差异、本篇结合自身实际工作，就电气间隙，爬电距离的安全标准要求做一下概括总结，谈谈以下几点理解。

1 名词解释1、安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离。

2、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

绝缘水平(爬电比距)

、爬电1、爬电现象在绝缘材料的性能降低时受天气等外界因素如空气湿度大节，潮湿环境等使得带电金属部位与绝缘材料产生象水纹样电弧沿着外皮爬的现象，也有点象闪电一样.2、爬电原理两极之间的绝缘体表面有轻微的放电现象，造成绝缘体的表面（一般）呈树枝状或是树叶的经络状放电痕迹，一般这种放电痕迹不是连通两极的，放电一般不是连续的，只是在特定条件下发生，如天气潮湿、绝缘体表面有污秽、灰尘等，时间长了会导致绝缘损坏。

3、引起爬电现象的原因绝缘部分表面附着污秽，使绝缘部分绝缘强度下降，在空气潮湿发生爬电。

4、爬电的本质绝缘表面电压分布不均匀，造成局部放电。

5、发生爬电的环境发生爬电时电弧的长度受污秽的面积大小、空气湿度、电压高低因素影响。

在电缆的绝缘部分，绝缘材料的绝缘强度、防污秽附着、加长绝缘距离”等性能会对爬电现象有影响6、材料的抗爬电性能：绝缘强度、高密度分子等。

2 二、爬电距离 Cree page Dista nee1、定义两个导电部件之间，或一个导电部件与设备及易接触表面之间沿绝缘材料表面测量的最短空间距离.沿绝缘表面放电的距离即泄漏距离也称爬电距离，简称爬距。

爬距=表面距离/系统最高电压.根据污秽程度不同，爬的意思，可以看做一个蚂蚁从一个带电体走到另一个带电体的必须经过最短的路程, 就是爬电距离。

电气间隙，是一个带翅膀的蚂蚁，飞的最短距离。

国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样的。

在GB/T 电工术语低压电器标准中对爬电距离有这样的定义：爬电距离的两导电部件之间沿绝缘材料表面的最短距离。

2、实际应用在电气上，对最小爬电距离的要求，和两导电部件间的电压有关，和绝缘材料的耐泄痕指数有关，和电器所处环境的污染等级有关。

对最小爬电距离做出限制，是为了防止在两导电体之间，通过绝缘材料表面可能出现的污染物出现爬电现象。

爬电距离在运用中，所要安装的带电两导体之间的最短绝缘距离要大于允许的最小爬电距离.，接连阴天梅雨季具有电位差在确定电气间隙和爬电距离时，应考虑额定电压、污染状况、绝缘材料、表面形状、位置方向、承受电压时间长短等多种使用条件和环境因素，在先进的设备与产品标准中均有此规定值。

常用爬电距离和电气距离

Ⅲ
基本
Ⅲ
0.8mm
输出对地
≤150V
Ⅲ
基本
Ⅲ
1.5mm
说明：1.输入对地要满足基本绝缘。
2.输入对输出要满足加强绝缘。
3.输出对地要满足基本绝缘。
4.输出对地的工作电压主要决定于焊机的空载电压。
5.输入对地、输入对输出的工作电压主要决定于电源的输入电压。
6.对于220V的输入，爬电距离应选择≤250V一栏的值，电气距离应选择≤300V一栏的值。
Ⅲ
2.1mm
输出对地
≤100V
Ⅲ
基本
Ⅲ
2.2mm
常用电气距离列表
位置
工作电压
污染等级
绝缘等级
材料类别
要求距离
输入对地
≤300V
Ⅲ
基本
Ⅲ
3.0mm
输入对地
≤600V
Ⅲ
基本
Ⅲ
5.5mm
输入对输出
≤300V
Ⅲ
加强
Ⅲ
5.5mm
输入对输出
≤600V
Ⅲ
加强
Ⅲ
8.0mm
输出对地
≤50V
Ⅲ
基本
Ⅲ
0.8mm
输出对地
≤100V
常用爬电距离列表
位置
工作电压
污染等级
绝缘等级
材料类别
要求距离
输入对地
≤250V
Ⅲ
基本
Ⅲ
4.0mm
输入对地
≤400V
Ⅲ
基本
Ⅲ
6பைடு நூலகம்3mm
输入对输出
≤250V
Ⅲ
加强
Ⅲ
8.0mm
输入对输出
≤400V

爬电距离和电器间隙

爬电距离和电器间隙概要:1、爬电距离:两导电部件之间沿绝缘材料表面的最短距离(爬电距离是沿表面计算的，如果是孔的话要绕过去);2、电气间隙:两导电部件之间在空气中的最短距离(空间直线距离)。

黄色路径是爬电距离,蓝色是电气间隙爬电距离和电气间隙:普通灯具交流(50/60HZ)正弦电压的最小距离(GB7000.1—2007表11.1)(普通灯具的爬电距离)工作电压有效值/V 不超过距离/mm 50 150 250 500 750 1000 爬电距离——基本绝缘PTI ?600 0.6 1.4 1.7 3 4 5.5<600 1.2 1.6 2.5 5 8 10 ——附加绝缘PTI ?600 — 3.2 3.6 4.8 6 8 <600 — 3.2 3.6 5 8 9 加强绝缘— 5.5 6.5 9 12 14 电气间隙——基本绝缘 0.2 1.4 1.7 3 4 5.5 ——附加绝缘— 3.2 3.6 4.8 6 8 ——加强绝缘— 5.5 6.5 9 12 14 1)PTI(耐起痕指数)按照IEC60112.IPX1或以上灯具交流(50/60HZ)正弦电压的最小距离(GB7000.1—2007表11.2)(普通灯具的爬电距离和IPX1或更高的灯具)工作电压有效值/V 不超过距离/mm 50 150 250 500 750 1000 爬电距离——基本绝缘PTI ?600 1.5 2 3.2 6.3 10 12.5175?PTI ，600 1.9 2.5 4 8 12.5 16 ——附加绝缘PTI ?600 — 3.2 4 8 12.5 16 加强绝缘— 5.5 6.5 9 12.5 16 电气间隙——基本绝缘 0.8 1.5 3 4 5.5 8 ——附加绝缘— 3.2 3.6 4.8 6 14 ——加强绝缘— 5.5 6.5 9 12 14 1)PTI(耐起痕指数)按照IEC60112.正弦或非正弦脉冲电压的最小值(GB7000.1—2007表11.3)(普通灯具的爬电距离和IPX1或更高的灯具)额定脉冲电压峰值/KV2.0 2.53.04.05.06.0 8.0 10 12 最小电气间隙/mm 1 1.5 2 3 4 5.5 8 11 14额定脉冲电压峰值/KV15 20 25 30 40 50 60 80 100 最小电气间隙/mm 18 25 33 40 60 75 90 130 170 耐起痕指数:指按照规定的方法试验，材料表面能经受住50滴电解液而没有形成漏电痕迹的最高电压值(在绝缘材料商滴氯化铵溶液的同时施加一定的电压值V，在50滴溶液滴完前，电极之间没有出现闪络或击穿现象，此时的电压值V就是耐起痕指数)。

公称爬电比距

公称爬电比距公称爬电比距是指在高压输电线路中，导线与地面之间的垂直距离与导线间距的比值。

它是评价电力系统绝缘水平的重要参数，也是设计和运行高压输电线路时必须考虑的因素之一。

一、概述公称爬电比距是指在高压输电线路中，导线与地面之间的垂直距离与导线间距的比值。

它是评价电力系统绝缘水平的重要参数，也是设计和运行高压输电线路时必须考虑的因素之一。

二、公称爬电比距的意义公称爬电比距反映了高压输电线路所需绝缘水平和对环境条件变化适应能力。

在设计和运行高压输电线路时，需要根据实际情况选择合适的公称爬电比距，以满足安全可靠运行要求。

三、公称爬电比距的计算方法公称爬电比距可以通过以下公式计算：公称爬电比距 = h / s其中，h为导线与地面之间垂直方向上的最小空气间隙（单位：米），s为导线轴心到轴心之间的距离（单位：米）。

四、公称爬电比距的选择公称爬电比距的选择需要考虑多种因素，包括线路电压等级、气候条件、地形地貌、污秽等级等。

一般来说，公称爬电比距越大，线路的绝缘水平越高，但同时也会增加线路建设和运行成本。

因此，在实际工程中需要根据具体情况进行综合考虑。

五、公称爬电比距的影响因素1. 线路电压等级：高压输电线路的公称爬电比距与其电压等级有关。

一般来说，高压输电线路的公称爬电比距越大，其所承受的电场强度就越小，绝缘性能也就越好。

2. 气候条件：气候条件对高压输电线路绝缘水平有很大影响。

例如，在潮湿环境下，导线表面容易积聚水滴和灰尘等杂质，会导致绝缘性能下降。

3. 地形地貌：地形地貌对高压输电线路绝缘水平也有很大影响。

例如，在山区或丘陵地带，由于地势起伏，导线的垂直距离会发生变化，需要根据实际情况调整公称爬电比距。

4. 污秽等级：污秽等级是指导线表面的灰尘、盐分和其他污染物的含量。

在高污秽环境下，导线表面容易积聚大量杂质，会导致绝缘性能下降。

六、公称爬电比距的应用公称爬电比距是评价电力系统绝缘水平的重要参数之一。

在高压输电线路设计和运行中，需要根据实际情况选择合适的公称爬电比距，并采取相应的绝缘措施，以确保线路安全可靠运行。

绝缘水平爬电比距

绝缘水平爬电比距 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】一、爬电1、爬电现象在绝缘材料的性能降低时受天气等外界因素如空气湿度大,接连阴天梅雨季节,潮湿环境等使得带电金属部位与绝缘材料产生象水纹样电弧沿着外皮爬的现象，也有点象闪电一样.2、爬电原理两极之间的绝缘体表面有轻微的放电现象，造成绝缘体的表面（一般）呈树枝状或是树叶的经络状放电痕迹，一般这种放电痕迹不是连通两极的，放电一般不是连续的，只是在特定条件下发生，如天气潮湿、绝缘体表面有污秽、灰尘等，时间长了会导致绝缘损坏。

3、引起爬电现象的原因绝缘部分表面附着污秽，使绝缘部分绝缘强度下降，在空气潮湿发生爬电。

4、爬电的本质绝缘表面电压分布不均匀，造成局部放电。

5、发生爬电的环境发生爬电时电弧的长度受污秽的面积大小、空气湿度、电压高低因素影响。

在电缆的绝缘部分，绝缘材料的绝缘强度、防污秽附着、加长绝缘“距离”等性能会对爬电现象有影响6、材料的抗爬电性能：绝缘强度、高密度分子等。

2二、爬电距离Creepage Distance1、定义两个导电部件之间,或一个导电部件与设备及易接触表面之间沿绝缘材料表面测量的最短空间距离.沿绝缘表面放电的距离即泄漏距离也称，简称爬距。

爬距=表面距离/系统最高电压.根据污秽程度不同,爬的意思，可以看做一个蚂蚁从一个带电体走到另一个带电体的必须经过最短的路程，就是爬电距离。

电气间隙，是一个带翅膀的蚂蚁，飞的最短距离。

国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样的。

在 GB/T 电工术语低压电器标准中对爬电距离有这样的定义：爬电距离具有电位差的两导电部件之间沿绝缘材料表面的最短距离。

2、实际应用在电气上，对最小爬电距离的要求，和两导电部件间的电压有关，和绝缘材料的耐泄痕指数有关，和电器所处环境的污染等级有关。

对最小爬电距离做出限制，是为了防止在两导电体之间，通过绝缘材料表面可能出现的污染物出现爬电现象。

关于爬电距离的说明

1．GB11022:用GB/T 5582给出的一般规则选择绝缘子，它们在污秽条件下应当具有良好的性能。

位于相和地间、相间、断路器或负荷开关一个极的两个端子间的户外瓷或玻璃绝缘子，其外部的最小标称爬电距离用以下关系式确定：lt=a×lf×Ur×kD式中：lt——最小标称爬电距离，(mm)(见注1)；a——按表7选择的与绝缘类型有关的应用系数；lf——最小标称爬电比距，按GB/T 5582的表1(mm/kV)(见注2)；Ur——开关设备和控制设备的额定电压；kD——直径的校正系数(见JB/T 5895)对于中低压简单理解就是：相地a=1，相间a=√3；按照2类设计lf为：瓷质材料18，有机材料20。

kD=1。

2．DL404：5.1.2 高压开关柜中各组件及其支持绝缘件的外绝缘爬电比距(高压电器组件外绝缘的爬电距离与最高电压之比)的规定如下：a.凝露型的爬电比距：纯瓷绝缘不小于1.4cm/kV，环氧树脂绝缘不小于1.6cm/kV。

b.不凝露型的爬电比距：纯瓷绝缘不小于1.2cm/kV，环氧树脂绝缘不小于1.4cm/kV。

3．DL/T593:表 1 户内开关设备外绝缘最小公称爬电比距要求污秽等级污秽导电率μs 等值盐密mg/cm 最小公称爬电比距mm/kV范围参考值范围参考值瓷质材料有机材料Ⅰ5～10 7 0.01～0.02 0.015 14 16Ⅱ12～16 14 0.02～0.04 0.03 18 20注：根据实验室试验的经验，表列最小公称爬电比距值允许减小(例如，对特殊型式的耐污绝缘子)。

——Ⅰ级污秽地区的对地爬电比距不得小于16mm/kV；——Ⅱ级污秽地区的对地爬电比距不得小于20mm/kV；——Ⅲ级污秽地区的对地爬电比距不得小于25mm/kV；——Ⅳ级污秽地区的对地爬电比距不得小于31mm/kV。

GB 7251.1—19972.9.1 电气间隙clearance不同电位的两导电部件间的空间直线距离。

高电压技术-名词解释题

高电压技术-名词解释题绝缘配合：综合考虑系统中可能出现的各种过电压、保护装置特性及设备的绝缘特性，确定设备的绝缘水平及其使用，从而使设备绝缘故障率或停电事故率降低到经济上和运行上可以接受的水平。

吸收比:指被试品加压60秒时的绝缘电阻与加压15秒时的绝缘电阻之比。

雷击跳闸率：指每100KM线路每年由雷击引起的跳闸次数。

雷暴日：指某地区一年四季中有雷电放电的天数，一天中只要听到一次及以上雷声就是一个雷暴日。

伏秒特性：对某一冲击电压波形，间隙的击穿电压和击穿时间的关系称为伏秒特性。

气体击穿：气体由绝缘状态变为导电状态的现象称为击穿。

耐雷水平：雷击时线路绝缘不发生闪络的最大雷电流幅值。

自恢复绝缘:发生击穿后，一旦去掉外加电压，能恢复其绝缘性能的绝缘。

输电线路耐雷水平:雷击时线路绝缘不发生闪络的最大雷电流幅值。

进线段保护:进线段保护就是在接近变电所1~2km的一段线路上架设避雷线谐振过电压:当系统进行操作或发生故障时，某一回路自振频率与电源频率相等时，将发生谐振现象，导致系统中某些部分(或设备)上出现的过电压。

电气距离:避雷器与各个电气设备之间不可避免地要沿连接线分开一定的距离。

绝缘配合:就是综合考虑电气设备在系统中可能承受的各种作用电压，合理地确定设备必要的绝缘水平，达到在经济上和安全运行上总体效益最高的目的。

自持放电:不需要靠外界电力因数的作用，由放电过程本身就可以不断地供给引起后继电子崩的二次电子。

雷电日和雷电小时:雷电日是该地区1年中有雷电的天数。

雷电小时是该地区1年中有雷电的小时数。

击杆率.雷击杆塔次数与雷击线路总次数之比。

50%冲击放电电压U50% ：放电概率为50%时的冲击放电电压避雷线的保护角指避雷线和外侧导线的连线与避雷线的垂线之间的夹角，用来表示避雷线对导线的保护程度。

保护角愈小，避雷线就愈可靠地保护导线免遭雷击。

接地电阻接地装置对地电位u与通过接地极流入地中电流i的比值称为接地电阻。

绝缘水平(爬电比距)

一、爬电1、爬电现象在绝缘材料的性能降低时受天气等外界因素如空气湿度大,接连阴天梅雨季节,潮湿环境等使得带电金属部位与绝缘材料产生象水纹样电弧沿着外皮爬的现象，也有点象闪电一样.2、爬电原理两极之间的绝缘体表面有轻微的放电现象，造成绝缘体的表面（一般）呈树枝状或是树叶的经络状放电痕迹，一般这种放电痕迹不是连通两极的，放电一般不是连续的，只是在特定条件下发生，如天气潮湿、绝缘体表面有污秽、灰尘等，时间长了会导致绝缘损坏。

3、引起爬电现象的原因绝缘部分表面附着污秽，使绝缘部分绝缘强度下降，在空气潮湿发生爬电。

4、爬电的本质绝缘表面电压分布不均匀，造成局部放电。

5、发生爬电的环境发生爬电时电弧的长度受污秽的面积大小、空气湿度、电压高低因素影响。

2二、爬电距离Creepage Distance1、定义两个导电部件之间,或一个导电部件与设备及易接触表面之间沿绝缘材料表面测量的最短空间距离.沿绝缘表面放电的距离即泄漏距离也称爬电距离，简称爬距。

爬距=表面距离/系统最高电压.根据污秽程度不同,爬的意思，可以看做一个蚂蚁从一个带电体走到另一个带电体的必须经过最短的路程，就是爬电距离。

电气间隙，是一个带翅膀的蚂蚁，飞的最短距离。

国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样的。

在GB/T 电工术语低压电器标准中对爬电距离有这样的定义：爬电距离具有电位差的两导电部件之间沿绝缘材料表面的最短距离。

2、实际应用在电气上，对最小爬电距离的要求，和两导电部件间的电压有关，和绝缘材料的耐泄痕指数有关，和电器所处环境的污染等级有关。

对最小爬电距离做出限制，是为了防止在两导电体之间，通过绝缘材料表面可能出现的污染物出现爬电现象。

爬电距离在运用中，所要安装的带电两导体之间的最短绝缘距离要大于允许的最小爬电距离.在确定电气间隙和爬电距离时，应考虑额定电压、污染状况、绝缘材料、表面形状、位置方向、承受电压时间长短等多种使用条件和环境因素，在先进的设备与产品标准中均有此规定值。

公称爬电比距

公称爬电比距引言在电力系统中，爬电比距是一个重要的指标，它用于评估设备和系统的绝缘状态。

公称爬电比距是指在特定条件下，两个金属导体之间在水平平面上的表面绝缘材料上所能维持的最小安全间隔。

本文将深入探讨公称爬电比距的概念、计算方法以及对电力系统的意义。

公称爬电比距的概念什么是公称爬电比距？公称爬电比距，也称为公称漏电距离，是指在设备和系统设计中所规定的、两个电极之间最小的安全间隔。

它是保证绝缘材料能够有效隔离电极之间的电压，防止漏电和击穿的重要参数。

公称爬电比距的单位和计算方法公称爬电比距的单位通常为毫米（mm）。

计算公称爬电比距时，需要考虑以下几个因素： 1. 电压等级：不同电压等级的设备和系统对应的公称爬电比距有所不同。

2. 大气污秽度：污秽度越高，需要更大的公称爬电比距。

3. 绝缘材料的特性：绝缘材料的特性和性能也会对公称爬电比距的计算产生影响。

公称爬电比距的意义保证电力系统的安全运行合理计算和设置公称爬电比距可以有效保证电力系统的安全运行。

如果公称爬电比距设置过小，可能会导致电极之间的绝缘失效，从而引发漏电和击穿现象，进而对电力设备和系统造成损坏甚至事故。

因此，准确计算并严格遵守公称爬电比距是确保电力系统安全运行的必要条件。

评估设备或系统的绝缘质量公称爬电比距的计算过程中，需要考虑大气污秽度等因素，这使得公称爬电比距成为评估设备或系统绝缘质量的一个重要指标。

通过测量和比较实际爬电比距与公称爬电比距的差异，可以判断绝缘材料的老化程度或系统的绝缘状态，及时采取维护和修复措施，确保设备的可靠性和安全性。

设计合理的电力设备和系统在电力设备和系统的设计过程中，合理考虑和设置公称爬电比距，有助于减少漏电和击穿风险，提高设备的可靠性和性能。

通过对公称爬电比距的优化，可以选择更合适的绝缘材料、增加绝缘距离、改善设计结构等方式，从而降低绝缘失效的概率，提高设备的工作寿命和安全性。

公称爬电比距的计算方法和标准公称爬电比距的计算方法和标准可以根据具体的电压等级和设备类型而有所不同。

绝缘水平(爬电比距)

3、引起爬电现象的原因绝缘部分表面附着污秽，使绝缘部分绝缘强度下降，在空气潮湿发生爬电。

4、爬电的本质绝缘表面电压分布不均匀，造成局部放电。

5、发生爬电的环境发生爬电时电弧的长度受污秽的面积大小、空气湿度、电压高低因素影响。

爬距=表面距离/系统最高电压.根据污秽程度不同,爬的意思，可以看做一个蚂蚁从一个带电体走到另一个带电体的必须经过最短的路程，就是爬电距离。

电气间隙，是一个带翅膀的蚂蚁，飞的最短距离。

国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样的。

在GB/T 2900.18-1992 电工术语低压电器标准中对爬电距离有这样的定义：爬电距离具有电位差的两导电部件之间沿绝缘材料表面的最短距离。

2、实际应用在电气上，对最小爬电距离的要求，和两导电部件间的电压有关，和绝缘材料的耐泄痕指数有关，和电器所处环境的污染等级有关。

对最小爬电距离做出限制，是为了防止在两导电体之间，通过绝缘材料表面可能出现的污染物出现爬电现象。

关于爬电距离的规定

爬电距离与爬电间隙爬电距离：沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

电气间隙和爬电距离（爬电间隙一般被称作电气间隙，因电气间隙决定了爬电情况的发生与否，所以电气间隙也常被称作爬电间隙。

）此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离；电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

可见，爬电距离和电气间隙实际是两个相关参数，都是针对电气绝缘性而来。

特别是在继电器、开关等工控产品的选用中，需要遵守相关标准的同时，还要按实际的使用环境要求（气压、污染等），设定合适的爬电距离及电气间隙，以保障人民生命财产安全和电气性能的稳定。

● 3.3.5功能绝缘functional insulation：为实现电器正确功能，两导电体之间的绝缘，没有安全的功能。

其实这也不是“新”的概念，在开关标准、电子产品标准早就有这个概念了。

大家不妨打开GB4943-1995（idt IEC 60950-1:1991）《信息技术设备（包括电气事务设备）的安全》标准，我们就会发现有类似的概念1.2.9.1“工作绝缘：设备正常工作所需的绝缘，并不起防电击作用”。

最常见的功能绝缘的例子：PCB板上带电件之间的绝缘，如图1中所示，带电件1和带电件2之间的绝缘即为功能绝缘。

而在IEC60335-1：1991版中，会把它当作基本绝缘来考核。

第13.3条：电气强度试验电压发生了变化。

IEC60335-1：1991（第三版）标准的要求：试验电压值：——对其他基本绝缘为1000V——对附加绝缘为2750V——对加强绝缘为3750V可以认为器具内部的部件工作电压都是小于250V，按额定电压小于250V的水平来考核的。

但随着技术的发展，越来越多的白色家电采用新的技术，譬如家用空调变频技术，微波炉高压倍压电路等，器具使用的是220V的额定电源电压，但在器具内部可能出现高于电源电压的工作部件，有的部件工作电压高达数千伏。

电气间隙确定

电气间隙一、电气间隙和爬电距离[1]爬电距离：沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离；在绝缘材料表面会形成泄漏电流路径。

若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。

绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。

因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。

根据基准电压、污染等级及绝缘材料组别来选择爬电距离。

基准电压值是从供电电网的额定电压值推导出来的。

[2]电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

电气间隙的大小和老化现象无关。

在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。

因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。

可见，爬电距离和电气间隙实际是两个相关参数，都是针对电气绝缘性而来。

二、设定爬电距离及电气间隙一般选型是按以下步骤进行：1、确定电气间隙步骤确定工作电压峰值和有效值；确定设备的供电电压和供电设施类别；根据过电压类别来确定进入设备的瞬态过电压大小；确定设备的污染等级（一般设备为污染等级2）；确定电气间隙跨接的绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）。

750千伏绝缘子爬电比距

750千伏绝缘子爬电比距English Answer:The creepage distance of 750kV insulators is an important factor in ensuring the reliable operation ofhigh-voltage power transmission lines. The creepagedistance is the shortest path along the surface of an insulator between two conductive parts of opposite polarity. It is designed to prevent electrical flashover, which can occur when the electric field strength on the insulator surface exceeds the dielectric strength of the insulation material.The creepage distance of 750kV insulators is typicallyin the range of 2000 to 3000 mm. The exact value depends on a number of factors, including the type of insulator, the operating environment, and the level of contamination onthe insulator surface.Factors that affect the creepage distance of 750kVinsulators include:• Type of insulator: Different types of insulators have different creepage distances. For example, porcelain insulators typically have a longer creepage distance than glass insulators.• Operating environment: The operating environment can affect the creepage distance of insulators. For example, insulators in coastal areas or areas with high levels of pollution require a longer creepage distance thaninsulators in clean environments.• Level of contamination: The level of contamination on the insulator surface can affect the creepage distance. For example, insulators with a high level of contamination require a longer creepage distance than insulators with a low level of contamination.The creepage distance of 750kV insulators is an important factor in ensuring the reliable operation ofhigh-voltage power transmission lines. It is important toselect the correct creepage distance for the specific operating environment and level of contamination.中文回答:750千伏绝缘子的爬电比距。

绝缘子串的串长的选取方法

绝缘子串的串长的选取方法
根据绝缘子的耐污闪特性确定输电线路绝缘子串长有两种方法，一种方法是根据污区级别，由爬电比距来决定绝缘子的串长。

另外一种方法是根据试验获得的实际绝缘子在不同污秽程度下的耐污闪电压，使选定的绝缘子串的耐污闪电压大于该线路的最大运行相电压，并且应有一定的安全裕量。

这种方法是与实际绝缘子的污耐受能力直接联系在一起的，因此是一种较为理想的绝缘子串长的确定方法。

但是由于这种方法需做大量的实验，而且人工污秽试验的结果和自然污秽绝缘子污闪电压的等价性问题，还需要大量的工作来验证，实际应用也需要大量的研究工作，可以说此方法还不成熟，在我国的实际工程设计中很少采用。

本文根据第一种方法来确定绝缘子的串长。

输电线路绝缘子的绝缘水平取决于所选取绝缘子的种类、形状、结构尺寸和串长，在绝缘子种类、形状和结构尺寸确定的前提下，每串绝缘子的片数由下式所确定：
0m
e U m K L λ≥
式中，m 为每串绝缘子的片数；m U 为系统的最高运行电压；λ为绝缘子的爬电比距；0L 为每片绝缘子的几何爬电距离；e K 为绝缘子爬电距离的有效系数。

见关志成书 p123 表4.3
认为线路运行于二级污秽地区，λ=2.0。

系统的最高运行电压为1100kV ；FC300/195玻璃绝缘子的几何爬电距离为48.5cm ；e K 一般取1。

这样FC300/195绝缘子片数根据上式：
300/195 2.0110045.36148.5
FC m ⨯≥=⨯片考虑安全裕量，取300/195FC m ＝50片是比较合理的。

爬电比距的单位是

爬电比距的单位是
爬电比距，即爬升电压与爬升距离的比值，是衡量电力线路安全性和稳定性的重要指标。

在电力工程中，为了确保电力系统的正常运行，我们需要对爬电比距进行精确计算和评估。

爬电比距的单位是伏/米（V/m）。

它表示的是电线在单位距离上所能承受的最大电压。

该指标的大小直接关系到电线是否能够承受电压的增加而不会发生击穿或漏电等事故。

为了更好地理解爬电比距的意义，我们可以通过一个具体的例子来说明。

假设一条电线的爬电比距为10kV/m，意味着在电力系统中，这条电线每增加1米的距离，其电压将增加10kV。

如果该电线的长度为100米，那么其总电压将增加1000kV，即1MV。

如果电压超过了电线所能承受的最大电压，就会发生爬电现象，导致电线击穿，引发电力事故。

爬电比距的计算需要考虑多种因素，如电线的材料、形状、环境条件等。

一般来说，电线的直径越大，导线间的间距越小，爬电比距就越大，电线的安全性就越高。

此外，环境条件也会对爬电比距产生影响，比如湿度、温度等因素都会使电线的绝缘能力降低，从而降低爬电比距。

为了保证电力系统的安全运行，我们需要根据实际情况对电线的爬电比距进行合理的选择和设计。

在工程实践中，我们通常会采用一
些措施来提高电线的爬电比距，比如增大导线的直径、增加绝缘层的厚度等。

爬电比距是电力系统中重要的指标，它反映了电线的绝缘能力和安全性。

通过合理的设计和措施，我们可以提高电线的爬电比距，确保电力系统的正常运行，保障人们生活和生产的安全。

江苏省电力系统电瓷设备防污闪工作相关标准说明

江苏省电力系统电瓷设备防污闪工作相关标准说明1、防污闪工作标准江苏开展防污闪排查治理工作依据统一的标准，相关标准有：（1）《高压架空线路和发电厂、变电站环境污区分级及处绝缘选择标准》(GB/T 16434—1996) ；（2）《电力系统污区分级与外绝缘选择标准》(Q/GDW 152-2006)；（3）江苏电网污区分布图(2013版)及执行规定；（4）江苏省发电企业电力设备交接和预防性试验规程（试行）；2、爬电比距定义和防污等级划分的调整（1）爬电比距爬电距离：绝缘子正常承受运行电压的钢脚和钢帽之间沿绝缘件外表面轮廓的最短距离。

最高线电压下的爬电比距：绝缘子爬电距离与交流系统最高线电压之比；额定爬电比距：绝缘子爬电距离与交流系统额定线电压之比；统一爬电比距：绝缘子爬电距离与绝缘子两端最高运行电压之比；表1 三种爬电距离的对应关系最高线电压下的爬电比距(mm/kV) 额定爬电比距(mm/kV)统一爬电比距(mm/kV)14.5 16.0 25.2 16.0 17.6 27.7 18.2 20.0 31.520.0 22.0 34.722.7 25.0 39.425.0 27.5 43.325.4 28.0 44.029.1 32.0 50.431.0 34.1 53.731.8 35.0 55.035.0 38.5 60.6（2）爬电距离有效系数外形简单的绝缘子污闪电压与爬电距离的几何长度成正比。

污秽条件下绝缘子的绝缘水平可用爬电比距来表示。

但外形复杂的绝缘子的污闪电压并不随爬电距离的增加而线性增加。

因为复杂绝缘子在发生局部放电时，可沿个别区域的空气间隙发展。

单纯增加爬电距离不一定能有效地提高其污闪电压。

因此，提出了有效爬距的概念。

根据《江苏电网污区分布图(2013版)及执行规定》规定输电线路外绝缘配置应按绝缘子有效爬距配置，绝缘子有效爬距等于绝缘子几何爬电距离与该绝缘子利用系数的乘积值。

对于各类瓷和玻璃悬式绝缘子的选用，必须充分考虑其爬距有效利用系数，即K 值。
