DLT5168—2002_110kV-500kV_架空电力线路工程施工质量及评定规程

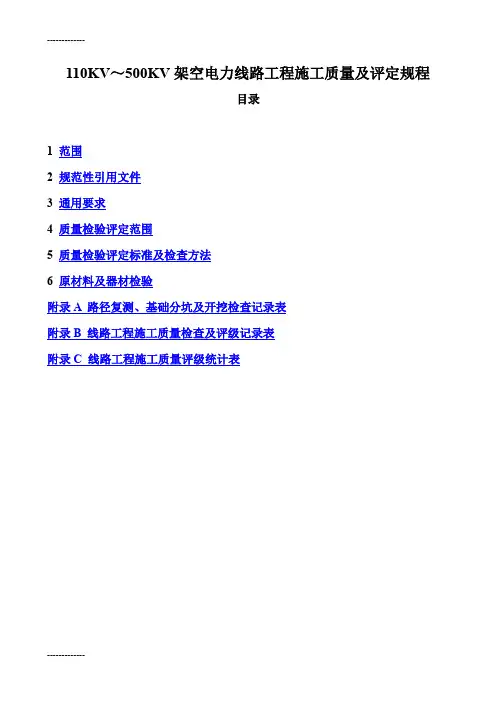

110kV～500kV架空电力线路工程施工质量及评定规程DL/T5168—2002目录1 范围2 规范性引用文件3 通用要求4 质量检验评定范围5 质量检验评定标准及检查方法6 原材料及器材检验附录A 路径复测、基础分坑及开挖检查记录表附录B 线路工程施工质量检查及评级记录表附录C 线路工程施工质量评级统计表1．0．1 本标准系架空电力线路工程施工质量检验及评定标准，包括土石方工程、基础工程、杆塔工程、架线工程、接地工程、线路防护设施与原材料及器材检验等方面，规定了质量检验评定标准及检查方法。

1．0．2 本标准适用于110kV~500kV交流和直流架空电力线路新建工程的施工质量检验及等级评定，对其他电压等级无专业标准的工程亦可参照执行。

2 规范性引用文件…目录下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 772 高压绝缘子瓷件技术条件GB/T775．2 绝缘子试验方法第2部分：电气试验方法GB/T 775．3 绝缘子试验方法第3部分：机械试验方法GB 1001 盘形悬式绝缘子技术条件GB/T1179 圆线同心绞架空导线GB 2314 电力金具通用技术条件GB/ T2315-2000 电力金具标称破坏载荷系列及连接型式尺寸GB/T 2317.4 电力金具验收规则，标志与包装GB 50205 钢结构工程施工质量验收规范GBJ 233-1990 110 - 500kV 架空电力线路施工及验收规范DL/T683-1999 电力金具产品型号命名方法DL/T696-1999 软母线固定金具JGJ 4-1980 工业与民用建筑灌注桩基础设计与施工规程JGJ 53-1992 普通混凝土用碎石或卵石质量标准及检验方法3 ．0 ．1本标准将一条或一个标段的架空电力线路工程定为一个单位工程；每个单位工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中又分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。

架空电力线路工程类别划分见表3．0．1。

表3．0．1架空电力线路施工工程类别划分表3 ．0 ．1（续）3.0.2 检查（检验）项目分类原因：检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目。

关键项目：系指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。

重要项目：系指影响工程结构及尺寸但可修补和返工处理的项目。

一般项目：系指一般不影响施工安装和运行安全的项目。

外观项目：系指显示工艺水平、环境协调及羊观的项目。

3.0.3 施工质量评定标准是按单元工程、分项工程、分部工程、单位工程制定的，均分为优良、合格与不合格三个等级．具体规定为：1 单元工程。

1)优良级：·关键项目必须100%符合本标准的优良级标准；·重要项目、一般项目和外观项目必须100% 达到本标准的合格级标准；·全部检查项目中有80％及以上达到优良级标准。

2）合格级：·关键项目、重要项目、外观项目检查中达到优良级标准者不及80％，但必须100％地达到合格级标准；·一般项目中，如有一项未能达到本标准合格级规定，但不影响使用者，可评为合格级。

3）不合格级：关键项目、重要项目、外观检查项目中有一项或一般检查项目有两项及以上未达到本标准合格级规定者。

2分项工程。

1)优良级。

该分项工程中单元工程100%达到合格级标准，且检查（检验）项目优良级数达到该分项工程中检查（检验）项目总数的80％及以上者。

2)合格级。

该分项工作中单元工程100％达到合格级标准者。

3)不合格级。

分项工程中有一个及以上单元工程未达到合格级标准者。

3分部工程。

1)优良级。

分部工程中分项工程100%合格，并有80%及以上达到优良级，且分部工程中的检查（检验）项目优良级数目达到该分部工程中检查（检验）项目总数的80％及以上者。

2)合格级。

分部工程中分项工程100%达到合格级标准者。

3)不合格级。

分部工程中有一个及以上单元工程未达到合格级标准者。

4单位工程。

1)优良级。

单位工程中分部工程100%合格，并有80%达到优良级标准，且单位工程中总的检查（检验）项目优良数达到该单位工程中检查（检验）项目总数的80%及以上者。

2)合格级。

单位工程中分部工程100%达到合格级标准者。

3)不合格级。

单位工程中有一个及以上单元工程未达到合格级标准者。

3.0.4不合格项目处理及处理合格后的质量评定：1凡不合格的工程项目在竣工验收前一经发现即自行处理者，仍按本标准规定参加评定。

2凡关键项目、重要项目在竣工验收中发现有不合格工程项目者，一次修复达优良者仍可评为优良级，否则不得评为优良级。

3凡不合格项目，经设计者研究同意且业主认可，可降低要求或加固处理者仍可准予合格，但该项目不得评为优良级。

4凡经有关方面共同鉴定，确定非施工原因造成的质量缺陷，若经修改设计或更换不合格设备、材料后，仍可参加正常评级。

3．0．5工程优良率及一次验收合格率为工程质量评定的依据，其计算公式如下：优良率=达到优良级检查（检验）项目数／全部检查（检验）项目数一次验收合格率＝一次验收合格的检查（检验）项目数／全部检查（检验）项目数4 质量检验评定范围…目录4.0.1工程施工及验收质量的检验评定工作一般由以下四方面人员参加并负责。

1业主代表，包括监理工程师或业主委托的运行单位代表；2设计单位代表；3施工单位代表；4政府代表。

4 ．0 ．2 原材料及器材质量检验环节的划分：1出厂检验。

由生产厂负责按照国家有关标准规定进行检验，并向订货单位提供出厂合格证明及质量保证资料，包括能证明该产品质量达到标准的试验检验资料。

大型工程可根据合同要求进行监造，或抽查生产过程质量控制情况。

2供料单位质量检验。

根据合同规定的供料单位职责，对厂家提供的材料设备进行质量检查（检验），负责向厂家索取标准和规程要求的质量检验项目有关资料，以确认其质量合格；有怀疑时应对材料设备进行抽样检验，以确保供应的材料设备合格。

3施工现场检查。

施工人员在施工安装前对所使用的原材料及器材的保管期，包装情况，材料设备的外观质量、规格、数量、防护和锈蚀情况应进行检查，不合格者不得使用。

4原材料及器材只按检验标准进行检验，并必须合格后才能使用，但不评定等级。

4 ．0 ．3 施工质量检验评定方式和范围。

1施工单位内部质量检验一般采用三级检验制度。

1)施工队（班）对所施工的单元工程、分项工程进行质量检查；2)工程处（项目部）对自己施工段的分项工程、分部工程和单位工程进行质量检查；3)公司对分部工程和单位工程组织检查或抽查。

2几个公司共同施工的线路，由业主或派出机构组织对分部工程和单位工程质量进行抽样检验。

3业主代表（业主委托的监理工程师或运行单位代表）参加隐蔽工程、单元工程、分部工程和单位工程的检查。

4质量监督站对大中型工程进行质量监督，对工程总体质量提出评定意见。

5质量检验评定标准及检查方法…目录5.1 土石方工程5 ．1 ．1线路路径复测及基础坑、拉线坑的分坑与开挖，施工基面及电气开方是土石方工程的重要工序，应随时做好施工检查记录。

除岩石基础坑、掏挖（掏挖式、岩石嵌固式）基础坑需做质量评定外，其余不进行质量评定。

5 ．1 ．2线路路径复测应按表5 ．1 ．2的质量要求和检查方法逐基逐点进行全线检查。

表5．1．2线路路径复测质量要求及检查方法（线表）5 ．1 ．3 普通基础坑分坑和开挖应按表5 ．1 ．3的质量要求及检查方法逐基进行检查。

表5．1 ．3普通基础坑分坑和开挖质量要求及检查方法（线表）5 ．1 ．4 拉线基础坑分坑和开挖应按表5 ．1 ．4的质量要求及检查方法逐基进行检查。

表5．1 ．4拉线基础坑分坑和开挖质量要求及检查方法（线表）5 ．1 ．5 岩石基础、掏挖基础坑分坑和开挖质量应按表5 ．1 ．5逐基进行检查评定。

5 ．1 ．6施工基面及电气开方质量应按表5 ．1 ．6逐基逐处进行检查评定。

表5．1 ．5岩石、掏挖基础坑分坑和开挖质量等级评定标准及检查方法（线表）表5 ．1 ．6施工基面及电气开方质量等级评定标准及检查方法（线表）5.2 基础工程5．2．1 基础的浇制（安装）过程应按照GBJ 233规定的有关要求操作。

现浇铁塔基础质量应按表5 ．2．1逐基进行检查评定（无特殊要求的混凝土杆承台基础可参照本标准执行）。

5 ．2 ．2 现浇拉线（含锚杆拉线）基础质量应按表5 ．2．2逐基进行检查评定。

5 ．2 ．3 预制装配式铁塔基础质量应按表5．2．3逐基进行检查评定。

5 ．2 ．4 混凝土杆预制基础（底、拉、卡盘）质量应按表5 ．2．4逐基进行检查评定。

5 ．2 ．5 岩石基础、掏挖基础质量应按表5 ．2．5逐基进行检查评定。

5 ．2 ．6 灌柱桩基础质量应按表5 ．2 ．6逐基进行检查评定。

5 ．2 ．7 贯入桩基础质量应按表5 ．2．7逐基进行检查评定。

表5.2.1 现浇混凝土铁塔基础质量检验等级评定标准及检查方法(线表)表5.2.1(续完)表5.2.2 现浇拉线（含锚杆拉线）基础质量检验等级评定标准及检查方法（线表）表5.2.2(续完)表5 ．2 ．3 预制装配式铁塔基础质量检验等级评定标准及检查方法（线表）表5．2．4 混凝土杆预制基础质量子检验等级评定标准及检查方法（线表）表5．2．4（续完）表5．2．5 岩石、掏挖基础质量检验等级评定标准及检查方法（线表）表5．2．5(续表)表5．2．6灌注桩基础质量等级评定标准及检查方法（线表）表5．2．6(续完)表5 ．2 ．7 贯入桩基础质量等级评定标准及检查方法（线表）表5 ．2 ．7(续完)5.3 杆塔工程5．3 ．1自立式铁塔组立质量应按表5.3.1逐基进行检查评定。

5．3．2 拉线铁塔组立质量应按表5 ．3 ．2逐基进行检查评定。

5 ．3 ．3 混凝土杆组立质量应按表5 ．3 ．3逐基进行检查评定。

5 ．3 ．4 烟囱塔施工质量等级评定标准及检查方法。

1 基础按照本标准第5 ．2．1条进行。

2 烟囱塔身（混凝土部分）参照电力部火电施工质量检验及评定标准的土建工程篇的有关部分进行。

3 烟囱塔塔头，按照本标准第5.3 ．1条进行。

5.4 架线工程5 ．4 ．1 导地线展放质量应按表5 ．4．1全线进行检查评定。

5 ．4 ．2 导地线连接质量应按表5 ．4 ．2进行检查评定。

5 ．4 ．3 导地线紧线质量应按表5 ．4．3逐基每个耐张段检查评定。

5 ．4 ．4 附件安装质量应按表5 ．4 ．4逐基进行检查评定。
