室外架空电力线路施工方法

攀枝花花舞人间特色商业街工程

施工现场临时用电-室外电缆架空工程

施

工

方

案

编制：

审批：

四川省华昌建筑工程有限公司

二零一二年十一月五日

目录

一、工程概况 (2)

二、编制依据 (2)

三、编制原则 (2)

四、施工组织机构 (2)

五、施工准备情况 (2)

六、室外架空电力路线施工方法 (2)

七、安全、文明施工保证措施 (11)

施工方案

一、工程概况：

本工程是为花舞人间特色商业街建设工程的施工区、生活区提供专属供电渠道的电力工程。本次施工架空电力线路能够提供380V高压电路，足够满足花舞人间特色商业街工程的建设使用。该次电力架空工程量以业主、监理、施工方在现场共同收方量为准。

二、编制依据：相关施工规范，工程所需电力情况，现场地貌情况。

三、编制原则：

严格按照相关施工规范的要求，结合现场地貌特征，为工程提供科学合理的施工作业指导，以保证工程施工的安全、质量、进度。

四、施工组织机构：

为保证临电工程的顺利完成，我项目部成立了专项管理小组。项目经理为组长，安全员、质检员、施工员为组员。

五、施工准备情况：

1、施工线路已确定完毕，施工场地已清理完成；

2、所需安装构件已运抵施工现场。详见如下清单列表：

3、架设电杆所需的机械设备已就位。可以进行电缆架空施工。

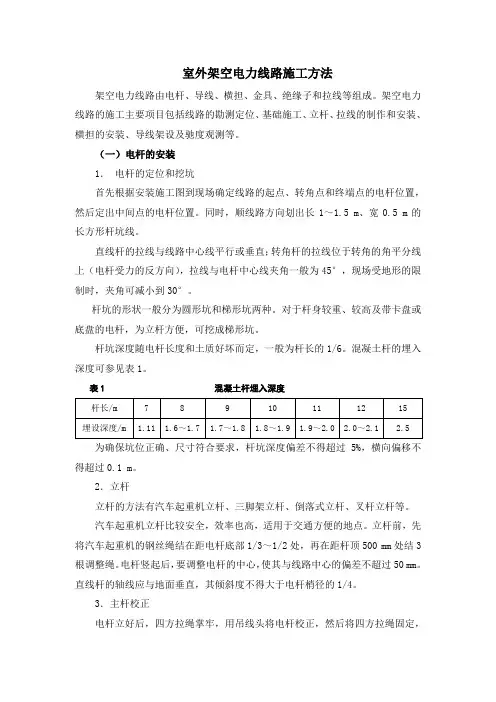

六、室外架空电力路线施工方法

架空电力线路由电杆、导线、横担、金具、绝缘子和拉线等组成。架空电力线路的施工主要项目包括线路的勘测定位、基础施工、立杆、拉线的制作和安装、横担的安装、导线架设及驰度观测等。

（一）电杆的安装

1．电杆的定位和挖坑

首先根据业主指定的场外电力接入点确定线路的起点、转角点和终端点的电杆位置，然后定出中间点的电杆位置，根据现场情况本工程电杆的布置间距确定为每50米一根。同时，顺线路方向划出长1～1.5 m、宽0.5 m的长方形杆坑线。

直线杆的拉线与线路中心线平行或垂直；转角杆的拉线位于转角的角平分线上（电杆受力的反方向），拉线与电杆中心线夹角一般为45°，现场受地形的限制时，夹角可减小到30°。

杆坑深度随电杆长度和土质好坏而定，一般为杆长的1/6。本工程使用12米长电杆，电杆的埋入深度为2.0~2.1米。

为确保坑位正确、尺寸符合要求，杆坑深度偏差不得超过5%，横向偏移不得超过0.1 m。

2．立杆

拟采用10T汽车起重机立杆。立杆前，先将汽车起重机的钢丝绳结在距电杆底部1/3～1/2处，再在距杆顶500 mm处结3根调整绳。电杆竖起后，要调整电杆的中心，使其与线路中心的偏差不超过50 mm。直线杆的轴线应与地面垂直，其倾斜度不得大于电杆梢径的1/4。

3．主杆校正

电杆立好后，四方拉绳掌牢，用吊线头将电杆校正，然后将四方拉绳固定，将电杆洞四周用石头和泥土混合夯实，再用吊线头复校一次。

4．埋杆

当电杆竖起并调整好后，即可用铁锹沿电杆四周将挖出的土填回坑内，边填边夯实。夯实时，应在电杆两侧交叉进行，以防挤动杆位。多余的土应推在电杆根部周围，形成土台，最好高出地面300 mm左右。

5．拉线的制作和安装

拉线又称为扳线，用来平衡电杆，使电杆不因导线的拉力或风力等影响而倾斜。凡导线拉力不平衡的电杆，以及杆上装有电气设备的电杆，均需要装设拉线。

拉线一般由上把、中把、下把和地锚等组成，其示意图如图1-1所示。

拉线的制作可采用线夹绑扎，常用的线夹有U 形线夹、花篮螺栓线夹和UT 可调式线夹等。拉线安装的基本操作分埋设地锚、上把安装、中把安装和下把安装等步骤。

（二）横担的安装

为了施工方便，一般都在立杆前先将电杆顶部的横担和金具等安装完毕，然后整体立杆，

立杆后再进行调整。若在立杆后组装横担，则应从电杆最上端开始，依次往下组装。

1．横担的安装位置

（1） 直线杆的横担应安装在负荷侧（与电源相反方向），90°转角杆的横担应装在拉线侧。

（2） 转角杆、分支杆、终端杆以及受导线张力不平衡的电杆，横担应装在导线张力的反方向侧。

（4） 多层横担均装在同一侧。 2．横担的安装

（1）单横担的安装方法如图2所示。安装时，用U 形抱箍从电杆背部抱过杆身，穿过M 形抱铁和横担的两孔，用螺母拧紧固定。螺栓拧紧后，外露长度不应大于30mm 。

图1 拉线示意图

a-拉线抱箍至地面高度 b-电杆与拉线入地距离

c-拉线的长度 h-地锚把埋深

图2 单横担的安装图3 双横担的安装

(a)组装（b）分解

双横担一般用于耐张杆、重型终端杆和转角杆等受力较大的电杆上。双横担的安装方法如图3所示。

（2）横担安装的注意事项

①横担的上沿至杆顶距离不得小于0.3 mm，应安装水平，其倾斜度不应大于横担长度的1/100。

②在直线段内，每档电杆上的横担必须互相平行。

③同杆架设的双回路或多回路线路，横担间的垂直距离不应小于表2所列值。

表2 横担间的最小垂直距离

导线排列方式直线杆/mm 分支杆或转角杆/mm

10KV与10KV 800 500

10KV与0.4KV 1200 1000

0.4KV与0.4KV 600 300

（三）导线架设

本工程将架设4根125平方毫米单芯多空铝芯线。

（1）放线

本工程拟采用拖放法放线：既是将线盘架设在放线架上拖放导线。拖放前，先清除线路上的障碍物，以免损伤导线。

放线通常按每个耐张段进行。放线前，应选择适当位置放置线架和线盘，线盘在放线架上要保持导线从上方引出，如图4所示。然后在放线段内的每根电杆上都挂1个铝制开口放线滑轮（滑轮直径应不小于导线直径的10倍）。

图4 拖放线和架线
