VRV系统中风管式室内机的安装
VRV家用中央空调系统安装手册 (修复的)

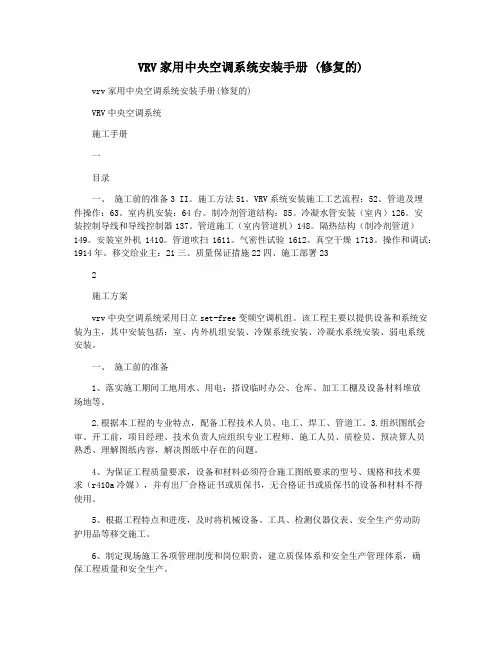

VRV家用中央空调系统安装手册 (修复的)vrv家用中央空调系统安装手册(修复的)VRV中央空调系统施工手册一目录一、施工前的准备3 II。
施工方法51。
VRV系统安装施工工艺流程：52。
管道及埋件操作：63。
室内机安装：64台。
制冷剂管道结构：85。
冷凝水管安装（室内）126。
安装控制导线和导线控制器137。
管道施工（室内管道机）148。
隔热结构（制冷剂管道）149。
安装室外机1410。
管道吹扫1611。
气密性试验1612。
真空干燥1713。
操作和调试：1914年。
移交给业主：21三、质量保证措施22四、施工部署232施工方案vrv中央空调系统采用日立set-free变频空调机组。
该工程主要以提供设备和系统安装为主，其中安装包括：室、内外机组安装、冷媒系统安装、冷凝水系统安装、弱电系统安装。
一、施工前的准备1、落实施工期间工地用水、用电；搭设临时办公、仓库、加工工棚及设备材料堆放场地等。
2.根据本工程的专业特点，配备工程技术人员、电工、焊工、管道工。
3.组织图纸会审。
开工前，项目经理、技术负责人应组织专业工程师、施工人员、质检员、预决算人员熟悉、理解图纸内容，解决图纸中存在的问题。
4、为保证工程质量要求，设备和材料必须符合施工图纸要求的型号、规格和技术要求（r410a冷媒），并有出厂合格证书或质保书，无合格证书或质保书的设备和材料不得使用。
5、根据工程特点和进度，及时将机械设备、工具、检测仪器仪表、安全生产劳动防护用品等移交施工。
6、制定现场施工各项管理制度和岗位职责，建立质保体系和安全生产管理体系，确保工程质量和安全生产。
7.做好技术交底和安装调试培训。
工程技术负责人或日立厂家应组织专业工程师、施工人员、质检员进行技术交底或安装3试运行培训的重点是施工方案的实施，讲解新技术、新工艺、新材料、新设备的施工要点和方法，以及保证工程质量的技术措施，本工程的施工依据和有关施工规范、质量检验标准，技术操作规程和设备系统的调试调试方法，施工人员分别向组长、组长和技术骨干进行具体交底。
VRV空调安装工艺
3 VRV空调安装工艺3.1室内机安装3.1.1要点：保证室内机周围有足够的安装和维修空间；3.1.2安装要符合室内机包装盒内所附安装说明书的要求；3.1.3水平安装：保证水平度在±1°以内，以防止排水盘倾斜使冷凝水流出；3.1.4吊装室内机必须使用带螺纹的吊杆，以便调整室内机位置；3.1.5吊装室内机要使用随机附带的安装纸板来定位吊装孔，保证吊杆竖直，以使设备平稳；3.1.6室内机吊装后要注意防尘、防杂物，可以用随机的包装塑料袋进行保护。
3.2室外机安装3.2.1要点：防止回风短路、保证维修空间；3.2.2基础材料：可采用混凝土平台或角铁支架；3.2.3基础周围要求设置排水沟；3.2.4室外机安装后必须留出以后维修保养的空间，不要过分狭小局促；3.2.5室外机安装后要注意防尘、防杂物，可以用随机的包装塑料袋进行保护。
3.3冷媒配管3.3.1三原则：干燥、清洁、密封。
3.3.2作业顺序：安装室内机→决定配管尺寸→铜管加工及安装→氮气置换→钎焊→吹净→气密试验→真空干燥；3.3.3冷媒铜管的选择：冷媒铜管选择标准3.3.4铜管的加工（1）切割a. 必须使用割管器，不能使用锯子和砂轮机；b. 切割后磨光、去除内侧毛边刺，注意管口朝下以防粉末进入管内。
（2）弯管（可减少焊接点）a. 对于Φ6.35~12.7的铜管，可以用手直接弯管；b. 对于Φ22.2以下的铜管,使用手动弯管器。
（3）扩管（胀管）a. 用于铜管之间的钎焊连接；b. 使用扩管器加工。
（4）扩口a. 用于Φ6.4~19.1铜管之间的螺纹连接；b. 使用扩口器加工；c. 扩口尺寸：见右图d. 对使用力矩扳手进行紧固，紧固力矩选取如下表：3.3.5 水平管的固定支撑间距：注：在液管和气管共同悬吊时，以液管尺寸为准。
3.3.6 在冷媒管施工过程中，应当现场记录液体管实际长度，以便追加充填冷媒；3.3.7 分支接头和端管：（1）接头可垂直安装或水平安装（可倾斜±30°）；（2）端管只能水平安装；（3）接头和端管的出、入口侧均要求500mm以上的直管。
家用中央空调风管式室内机的安装方法
家用中央空调风管式室内机的安装方法
1、风管式室内机的安装位置
安装风管式室内机前，首先需要确定风管式室内机安装位置，下图所示为风管式室内机的安装位置规范示意图。
其安装位置要求如下：
a、风管式室内机的电气盒与墙面之间的距离应当大于30cm ；
b、风管式室内机另一侧距离墙面应当大于15cm；
c、另外，风管式室内机的吊装高度可以根据房屋高度进行调节。
2、风管式室内机的吊装方法
根据规范要求，风管式室内机通常需要使用全螺纹吊杆进行吊装，确定好风管式室内机的安装位置后，首先需要对风管式室内机进行吊装。
风管式室内机的吊装方法如下图所示：
3、风管式室内机管路的连接
风管式室内机吊装完成，并穿凿好穿墙孔后，需要对风管式室内机与联机配管（延长制冷管路）进行连接。
连接时，应首先将室内管路中的液管连接至风管式室内机的液管连接口，室内管路中的气管连接至风管式室内机的气管连接口，室内管路中的排水管连接风管式室内机的排水孔。
风管式室内机管路的连接方法如下图所示：
4、电路连接
当风管式室内机的管路系统安装完成后，应当对其供电电路以及控制电路进行连接，如图所示：。
vrv空调系统的安装施工体会
vrv空调系统的安装施工体会前言vrv空调系统是目前比较流行的中央空调系统之一。
作为HVAC工程师，在实际工程项目中，在新安装或更新现有的中央空调系统时，经常会涉及到vrv空调系统的安装与施工。
在过去的项目工作中，我积累了一些有关vrv空调系统安装施工的经验和体会，现在分享给大家。
安装前的准备在开始vrv空调系统的安装之前，需要做一些准备工作。
具体包括以下几个方面：•定义空调系统的使用需求：这是了解客户需求的基础。
在了解客户的需求之后，可以确定空调系统的类型和规模，从而让具体的安装工作更加有针对性。
•购置适配的设备：vrv空调系统使用的设备比较复杂，包括室内机、室外机、控制器等等。
需要根据实际需求购置适配的设备。
•制定详细的安装方案：在准备好设备和了解客户需求之后，需要制定详细的安装方案，包括每一步的细节。
这一步可以避免在安装过程中遇到困难，从而提高整个工程的效率和质量。
安装过程中需要注意的问题在安装vrv空调系统的过程中，需要注意以下几个方面：安装质量控制vrv空调系统的安装需要高质量的施工，因此需要经过高标准的安装质量控制。
可以通过如下方式来保证安装质量：•确保所有的材料都符合标准规范，并按照规范使用。
例如，电线应符合安全标准，管道应该使用合适的材质等。
•进行低压测试，以确保系统中空气和水的流动情况符合设计要求。
•进行真空测试，以排除系统中的残留空气和水分，保证系统处于真空状态。
•进行试运行，以确保系统可以正常运行，符合设计要求。
试运行应包括完整的开关机、温度控制、气流维持等测试。
工作协调vrv空调系统的安装涉及到多个专业，例如电气、排水、制冷等等。
因此，需要对不同专业之间的工作进行协调，以确保整个工程顺利进行。
协调工作涉及到施工安排、技术交流等等。
安全注意事项vrv空调系统的安装是一项高危工程，需要注意以下安全问题：•工程现场应该设置明确的安全警示标志，加强现场管理。
•安装过程中应该使用合适的安全工具，例如吸盘、工作平台等工具，从而避免各种安全事故的发生。
VRV多联机安装施工注意事项及经验总结
VRV多联机安装施工注意事项及经验总结话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。
下面小编介绍中央空调安装3次8步和5个关键。
一、安装阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装。
1、第一次安装（水电进场时联系安装）（1）吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；（2）安装排管：冷媒管、冷凝水管、信号线。
2、第二次安装（第一次安装结束24小时之后）（1）吊装中央空调室外机；（2）充填冷媒，测试中央空调系统，测量风口尺寸和位置。
3、第三次安装（第二次安装结束后或次日）安装风口，最后设备运行测试。
二、安装材料篇：5个关键辅材不可疏忽大意1、冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。
传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。
因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。
用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。
而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。
2、铜管保温冷媒运行情况直接决定使用效果，铜管保温不可忽视。
3、冷凝水管冷凝水管隐藏在吊顶中，最后会封闭起来。
虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。
4、风口小部位往往被很多消费者疏忽，但这部分影响使用感受。
常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。
两种风口各有利弊。
ABS风口，采用ABS工程材料制作，不容易结露。
VRV空调施工方案(全)

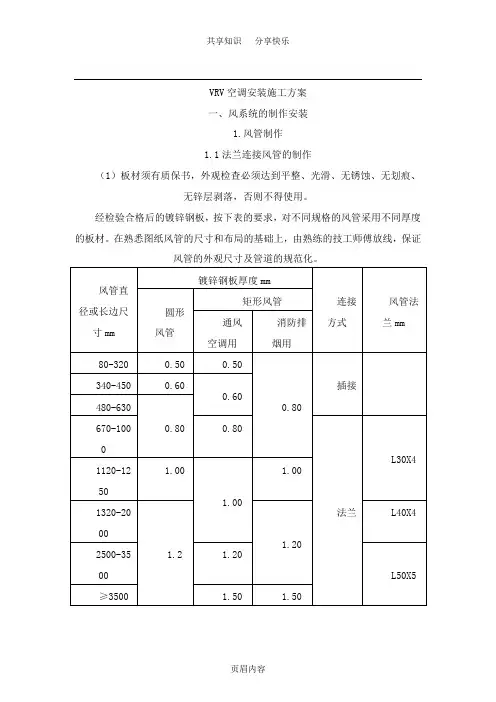

VRV空调安装施工方案一、风系统的制作安装1.风管制作1.1法兰连接风管的制作（1）板材须有质保书，外观检查必须达到平整、光滑、无锈蚀、无划痕、无锌层剥落，否则不得使用。
经检验合格后的镀锌钢板，按下表的要求，对不同规格的风管采用不同厚度的板材。
在熟悉图纸风管的尺寸和布局的基础上，由熟练的技工师傅放线，保证风管的外观尺寸及管道的规范化。
（3）加工前应清除板材上的油污，做到一摸、二擦、三查，保证将油污彻底清除干静。
风管法兰将按照图纸规定的系列规格统一制作，法兰的螺栓孔采用冲床和模具进行等距离冲制，法兰的成型焊接也采用专用模具进行定位焊接，以确保同一规格的风管法兰具有互换性。
法兰的加工除边长（或直径）按规范要求外，还应严格做到：法兰组件焊对缝平整度错口不大于0.5mm，铆钉孔间距不大于100mm，（螺孔间距不大于120mm），孔距准确，应具有互换性。
焊渣、焊接飞溅物、浮锈应彻底清除干净。
钢板开料后，由熟练铆工进行压加强筋、咬口、折弯等工序进行风管的制作。
制作成形后，将法兰固定于风管两端，并在两法兰面平行时，将法兰在风管上铆固。
风管与法兰的共同制作关键点是材料开料的准确和制作场地的平整性要求要水平，制作好的风管有得有扭曲或倾斜。
风管制作好后根据系统进行编号。
组装要按规定进行检验和编号，才能交付安装。
风管、部件、配件、半成品组合，应先将咬口处污物清除干净，组合铆接后，采用涂胶或焊锡堵塞缝隙和孔洞。
翻边宽度一致，应大于6mm，但不得过大，以免遮盖住螺孔，影响连接紧密性，不平整度小于1mm。
风管法兰在制作过程中要求进行校正，不得采用不直角角铁。
风管连接垫层，用d=3mm橡胶板。
矩形镀锌钢板风管应采用咬接或铆接，法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等到于100mm。
矩形法兰的四角应设螺孔。
当三通长边＞1000mm时，三通采用分流板加固。
柔性短管制作选用软橡胶板或优质人造革，制作时要求内壁光滑，纵缝胶合平整，不得有孔洞或漏胶缝隙。
VRV空调工程安装注意事项
VRV空调工程安装注意事项VRV空调在安装时会遇到以下问题必须注意：因为它不同于水系统，安装完成后再整改就非常麻烦。
针对VRV空调系统，现在很多厂家都可以生产该系列的机组，也出了很多注意事项，归纳起来有以下几点是尤其要注意的。
1.安装施工工人必须要很有责任感，就是要对工程负责，不能抱有侥幸心理（这在实际安装过程中是很重要的）。
2.室外机组由于是采用风冷型，所以必须注意室外机组的吸排风不能出现短路现象，导致机组换热不好易出现故障，因为VRV机组不是很大，所以一般人感觉无所谓。
3.室外机组必须留有足够的维修空间。
4.室内机组安装必须注意送回风不能短路，最好禁止采用送回风一体风口。
5.室内机组必须留有检修口，尤其在家装空调中很重要。
6.由于VRV系统是采用铜管作为输送冷媒的管道，所以必须保证铜管管路的三要素：清洁：保持铜管内的清洁，不要有油污和灰尘，尤其对于大管径的直铜管，出厂没有密封更要注意清洁。
干燥：保证铜管内没有水分，众所周知，水分很容易形成冰堵，施工现场比较脏，水源也很多，在施工现场必须注意铜管的保护。
气密性：冷媒管焊接时要充氮气进行保护，避免产生氧化皮，导致系统阻塞的现象发生；7.由于很多采用VRV系统的均为家装客户，所以要注意铜管保温的厚度，以防漏水。
8.在空调配电过程当中，由于VRV系统是采用电子膨胀阀进行节流以及进行冷媒流量的控制，所以一般厂家都要求同一套系统的室内机组必须共用一个电源开关，在回油或是化霜时能统一操作不会出现故障。
9.对于厂家是采用485通讯方式的（国产品牌全是），必须注意于强电进行分开一定的距离（最好5cm以上）以免干扰。
10.由于安装过程当中，安装工疏忽或为了省工而未对系统管道进行三个步骤的操作（吹污处理、打压检漏、真空干燥）而导致系统故障；11.冷媒配管的吊装支撑间距过大，由于在运转过程中配管会产生振动、伸缩，如不进行适当的支撑则会发生部分应力集中而使配管破裂或损坏，从而导致机组故障；以上列举的仅仅是部分，如果真要对这个比较清楚，建议最好参考各厂家的技术服务手册，现在很多品牌均有此类机组。
VRV系统中室内外机连接
在室内机正确安装和制冷剂连接管确认没有泄漏后，可以将制冷剂连接管连接上室内机。
（1）取出波纹管（随机配置）。
（有些室内机因为连接管管径较小不配波管）。
（2）将连接管的喇叭口对准室内机的截止阀，用力矩扳手打紧螺母。
（3）做好保温（保护截止阀处）。
2 保压检漏（将连接管连接上室内外机后的保压检漏）
在连接管的安装时，要求对连接管进行保压检漏。
将连接管连接上室内外机后还需保压检漏一次，这次保压检漏的目的：检验室内、外机螺纹连接处和新焊点是否有泄漏。
步骤：
（1）充注氮气压力2.5Mpa，保压24小时（用压力表在大、小阀门的注氟嘴处充氮气，充
完氮气后保压时，压力表不要卸下）
（2）24小时观察压力是否变化，（合格标准请参照3.1.5连接管的保压检漏）
（3）如有泄漏，请检查室内、外机螺纹连接处和新焊点。
立即打紧或补焊。
重新保压，直到合格为止。
更多内容请访问：冷暖空调网/EEB/VRV.html。
风管机安装流程
风管机安装流程风管机是目前楼宇空调系统中常用的一种空调设备，能够提供室内空气的循环和调节功能。
下面将介绍一下风管机的安装流程。
首先，在安装风管机之前，需要对室内空调系统进行布局和设计。
这涉及到确定室内风管的布置位置、室内机和室外机的安装位置、空调系统的管道走向等。
设计完成后，需要制定详细的安装计划。
第二步是进行材料和工具的准备。
根据设计要求，准备好所需的风管、接头、支架等材料，以及安装所需的工具，如钳子、锤子、螺丝刀等。
第三步是进行工地准备。
清理安装现场，确保其干净整洁，并为室内机和室外机的安装提供足够的空间。
然后是室内机和室外机的安装。
首先安装室外机，根据设计要求将室外机安装在合适的位置，并确保其平稳可靠。
然后安装室内机，将其固定在预定的位置，并将室内机与室外机进行连接。
连接时要注意风管的安装方向和长度，确保其符合设计要求。
此外，还要注意连接的严密性，以免出现漏风或漏水的情况。
接下来是进行管道连接。
根据设计要求，将风管与室内机和室外机进行连接。
在连接之前，确保风管的长度和位置正确，并使用合适的接头进行连接。
连接之后，要检查连接处的严密性，以确保不会出现漏风或漏水的情况。
同时，还要进行风管的绝缘处理，以防止冷凝水的产生。
最后是进行电气连接和调试。
根据设计要求，将室内机和室外机进行电气连接。
连接之前，要确保电源和线路的安全可靠。
连接完成后，进行系统的调试，包括启动和停止测试、温度和湿度的控制测试等。
在调试过程中，要注意观察系统是否正常运行，并根据需要进行调整。
整个安装流程完成后，要进行系统的验收和整理工作。
对于安装完成的风管机系统进行检查，确保其各项指标符合设计要求，并进行相关记录。
同时，对安装现场进行整理，清洁工具和材料，并清理垃圾。
通过以上步骤的安装流程，可以确保风管机系统安装的顺利进行，并使其在后续使用中保持正常运行。
但需要注意的是，安装过程中要严格按照设计要求和相关规范进行操作，并保证安装质量和安全性。
大金VRV空调系统安装标准
大金VRV空调系统安装标准大金VRV空调系统安装标准一、管道及预埋件作业1．冷凝水管道孔应使管道具有向下坡度，标准为1/100，可根据实际情况而定。
2．预埋件必须在混凝土浇注前插入楼面或梁内金属件。
二、室内机安装1．首先确定室内机正确的安装高度、保持水平度及配合装修天花面在可见接合处呈直线状态。
2．安装时必须检查核对型号，保证留下足够的维修空间。
3．冷媒配管必须干燥、无水分，管道内部清洁无尘埃，管道不泄漏。
三、冷凝水管安装1．所有冷凝水管应有1/100的安装坡度，水平管长度尽可能少。
2．室内机冷凝水管应安装存水弯头以产生负压，方便排水及易于日后清洁。
3．管道安装时从管道上游开始安装，冷凝水管应绝热包扎避免管道表面雾化形成水珠，保证所有管道连接处牢靠。
四、风管制作与安装风管在设计和制作时必须保证能通过足够风量，选用材料时镀锌板不能过薄，以免产生振动噪音。
五、冷媒管道安装1．冷媒管道连接处必须焊接，在焊接过程中充入一定量氮气，以避免管道内产生氧化物对整个空调系统造成各种危害。
2．扩口作业前硬管必须退火，使用专用扩口工具，扩口时在扩口内外表面涂些空调机油，以便扩口螺母光滑地通过，防止管道扭曲。
管道切割时小心锯末不能掉进管道内，切割口应整齐光滑。
3．所有管道须选用合适厚度绝热材料包捆，绝热材料连接处须涂胶水密封。
4．所有管道安装完毕后用氮气吹洗干净。
六、电气系统作业1．所有电气安装作业，必须符合当地法规。
根据室内外机负载选用合格的电源线、电缆线。
2．所有室内机、室外机机壳接地，避免电击危险。
3．电源线和信号线不能捆扎在一起敷设。
七、室外机安装1．室外机可用槽钢或混凝土做基础，基础表面平台应做坡度及设置排水沟，以便排走积水。
用螺栓固牢室外机，检查确保基础牢固强度，避免产生振动和噪音。
2．室外机安装在屋顶时，必须检验屋顶楼板强度是否能够承受，并特别注意排水措施。
3．防止通风短路及确保维修空间。
八、系统气密试验按各冷媒系统，对气管及液管分别充氮气做压力测试，测试压力在28kg/cm2，保持24小时以上观察压力变化，允许在规定的范围内有细小的变化。
VRV空调系统的安装与调试施工工法(2)
VRV空调系统的安装与调试施工工法VRV空调系统的安装与调试施工工法一、前言VRV（Variable Refrigerant Volume）空调系统是一种先进的空调技术，它通过多台室内机与一台室外机相配合，实现多个房间或区域的独立温度控制。
VRV空调系统在商业建筑和住宅建筑中得到了广泛应用，它具有高效节能、节约空间和舒适度高等优点。
本文将介绍VRV空调系统的安装与调试施工工法，以帮助读者了解该工法的实践应用。
二、工法特点VRV空调系统的安装与调试施工工法具有以下特点：1. 灵活性强：VRV系统可根据不同建筑的需求进行灵活布置，室内机与室外机的连接采用液体和气体管道，使得布置更加灵活多样；2. 节省空间：由于采用了多台室内机与一台室外机的结构，VRV系统可以减小室外机的体积，节省了场地空间；3. 节能效果好：VRV系统采用变频技术，能根据实际需求自动调节制冷或制热功率，从而提高系统的能效；4. 舒适度高：VRV系统可以实现不同房间之间的独立温度控制，满足不同人员的需求，提供舒适的室内环境。
三、适应范围VRV空调系统的安装与调试施工工法适用于商业建筑、住宅建筑以及其他对温度控制要求较高的场所。
尤其是对于需要分区控制的大型建筑，VRV系统可以提供有效的解决方案。
四、工艺原理VRV空调系统的安装与调试施工工法与实际工程之间的联系紧密。
在施工过程中，需要采取一系列的技术措施来确保系统的正常运行。
首先是正确选择和设计室内机和室外机的数量和位置，以满足不同房间的需求。
然后，进行管道的布置和连接，保证气体和液体正常流通。
同时，还需要注意保护管道免受外界环境的影响，避免漏氟和泄漏的问题。
最后，进行系统的调试和测试，确保每个室内机的运行正常，温度控制准确。
这些技术措施能够保证VRV系统在实际使用中的高效运行。
五、施工工艺VRV空调系统的安装与调试施工工法包括以下施工阶段的详细描述：1. 安装室内机：根据设计要求和施工平面图，合理确定室内机的位置与数量，进行固定和连接。
vrv安装施工方案
VRV安装施工方案1. 介绍VRV（Variable Refrigerant Volume）空调系统是一种新型的中央空调系统，它采用了变频技术和冷媒量控制技术，可以根据室内的需求自动调节冷媒的流量和压力，实现高效能的制冷、制热和通风。
VRV 系统具有高能效、节能环保、空调分区管理等特点，被广泛应用于商业建筑、办公楼、酒店等场所。
本文档将介绍VRV空调系统的安装施工方案，包括材料清单、施工流程和注意事项。
2. 材料清单在进行VRV空调系统的安装施工前，需要准备以下材料：•VRV室内机：根据需求选择合适的型号和数量。
•VRV室外机：根据室内机的数量和制冷负荷确定。
•冷媒管道：选择适当的规格和长度，确保管道质量和密封性。
•排水管道：根据室内机的位置和排水需求确定。
•电源线：根据室内机和室外机的功率要求选择合适的电源线。
•控制线：用于连接室内机和室外机的控制信号线。
•安装支架：用于安装室外机和室内机的支撑架。
3. 施工流程以下是VRV空调系统的安装施工流程：步骤一：确定安装位置根据建筑结构和设计要求，确定VRV室内机和室外机的安装位置。
室内机一般安装在室内天花板或墙壁上，而室外机则安装在建筑外墙、平台或屋顶上。
步骤二：安装支架根据室内机和室外机的重量和尺寸，选择合适的支架进行安装。
确保支架的牢固和稳定。
步骤三：布置管道根据建筑结构和设计要求，布置冷媒管道和排水管道。
冷媒管道应按照厂家提供的要求进行布置，确保管道的连接牢固和密封性良好；排水管道应与室内机的位置相匹配，确保排水畅通。
步骤四：连接管道和线缆将冷媒管道、排水管道、电源线和控制线连接到室内机和室外机上。
注意检查连接是否紧固，线缆是否正确连接。
步骤五：安装室内机和室外机将室内机安装到支架上，并固定好。
然后将室外机安装到支架上，并固定好。
确保室内机和室外机的连接口处于水平位置，以保证冷媒流动和排水畅通。
步骤六：进行调试完成安装后，进行系统的调试和测试。
VRV家用中央空调的安装
VRV家用中央空调系统的安装1)室内机安装(1)确认安装位置。
按设计施工图纸与用户确定的位置安装，并核实安装尺寸，维修空间管道布置空间，检查气流是否顺畅，对冷凝水管排水及天花板强度进行确认。
(2)安装室内机室内机种类多样，安要求各异，因此安时必须严格按照安装说明书进行施工安装。
一般安装时先安装悬吊螺栓，再将室内机安装到悬吊螺栓上，并调整到设计高度，其上平面距天花板至少30mm.维修空间大于300mm用水平仪检查是否水平，可用螺栓上螺母校正,拧紧螺母。
2机的安装(1)确认安装位置。
与用户确认施工图纸中的安装位置，并核实该位置的承重能力。
通风状况维修空间室内外机组间制冷管道长度及高度均合适，无易燃气体泄漏。
(2)确认安装空间尺寸。
安装时应考虑维修保养空间及通风良好，制冷管道接口侧、电源线和控制线进口处应留有200mm以上空间。
(3)安装室外机。
核实安装尺寸，确定地脚螺钉安装位置，再将室外机就位，室外机与机座间应加10mm减振橡胶垫，并用水平仪测量室外机的水平度，通过调节安装螺母可使室外机尽可能水平。
如室外机下部有制冷管道引出，则应加高500mm，以方便引出管道。
3)制冷管道配制及安装配管工序→确定配管规格(直径、长度)→配管下料→扩口加工→焊接→气密性试验(充氮气检漏)→清洗管路→真空干燥。
4)冷凝水排管安装冷凝水排管通常采用PVC其安装斜度至少为1/100，且应就近排放，尽可能短。
如排水配管与积水盘连接处有负压存在，则冷凝水排管需加装存水弯，存水处应安装阀门或堵头，以便清洗。
冷凝水排管需要保温，保温材料通常采用厚6mm的聚乙烯发泡材料。
5)设备装要求保温材料能耐热120℃以上，如发泡聚乙烯管材。
保温管应与铜管管径尺寸相匹配保温管之间的接缝要用胶水粘紧，分支组件需用保温材料和随机附带的保温软板严密包事，并用塑料带捆扎好，不能露出缝隙。
室内机的配管连接部，要用随机附带的保温材料严密包裹，再用塑料带捆扎好，不能露出接头、铜管及螺母，否则易产生凝露。
