哈尔滨工程大学 语音信号处理实验报告
语音信号处理实验报告实验二
语音信号处理实验报告实验二一、实验目的本次语音信号处理实验的目的是深入了解语音信号的特性，掌握语音信号处理的基本方法和技术，并通过实际操作和数据分析来验证和巩固所学的理论知识。
具体而言，本次实验旨在：1、熟悉语音信号的采集和预处理过程，包括录音设备的使用、音频格式的转换以及噪声去除等操作。
2、掌握语音信号的时域和频域分析方法，能够使用相关工具和算法计算语音信号的短时能量、短时过零率、频谱等特征参数。
3、研究语音信号的编码和解码技术，了解不同编码算法对语音质量和数据压缩率的影响。
4、通过实验，培养我们的动手能力、问题解决能力和团队协作精神，提高我们对语音信号处理领域的兴趣和探索欲望。
二、实验原理（一）语音信号的采集和预处理语音信号的采集通常使用麦克风等设备将声音转换为电信号，然后通过模数转换器（ADC）将模拟信号转换为数字信号。
在采集过程中，可能会引入噪声和干扰，因此需要进行预处理，如滤波、降噪等操作，以提高信号的质量。
（二）语音信号的时域分析时域分析是对语音信号在时间轴上的特征进行分析。
常用的时域参数包括短时能量、短时过零率等。
短时能量反映了语音信号在短时间内的能量分布情况，短时过零率则表示信号在单位时间内穿过零电平的次数，可用于区分清音和浊音。
（三）语音信号的频域分析频域分析是将语音信号从时域转换到频域进行分析。
通过快速傅里叶变换（FFT）可以得到语音信号的频谱，从而了解信号的频率成分和分布情况。
（四）语音信号的编码和解码语音编码的目的是在保证一定语音质量的前提下，尽可能降低编码比特率，以减少存储空间和传输带宽的需求。
常见的编码算法有脉冲编码调制（PCM）、自适应差分脉冲编码调制（ADPCM）等。
三、实验设备和软件1、计算机一台2、音频采集设备（如麦克风）3、音频处理软件（如 Audacity、Matlab 等）四、实验步骤（一）语音信号的采集使用麦克风和音频采集软件录制一段语音，保存为常见的音频格式（如 WAV）。
(完整word版)语音信号处理实验报告实验一
通信工程学院12级1班罗恒2012101032实验一语音信号的低通滤波和短时分析综合实验一、实验要求1、根据已有语音信号,设计一个低通滤波器，带宽为采样频率的四分之一，求输出信号；2、辨别原始语音信号与滤波器输出信号有何区别，说明原因；3、改变滤波器带宽,重复滤波实验,辨别语音信号的变化，说明原因；4、利用矩形窗和汉明窗对语音信号进行短时傅立叶分析,绘制语谱图并估计基音周期，分析两种窗函数对基音估计的影响；5、改变窗口长度，重复上一步,说明窗口长度对基音估计的影响。
二、实验目的1.在理论学习的基础上，进一步地理解和掌握语音信号低通滤波的意义，低通滤波分析的基本方法。
2.进一步理解和掌握语音信号不同的窗函数傅里叶变化对基音估计的影响。
三、实验设备1.PC机；2。
MATLAB软件环境；四、实验内容1。
上机前用Matlab语言完成程序编写工作.2。
程序应具有加窗（分帧）、绘制曲线等功能。
3.上机实验时先调试程序,通过后进行信号处理。
4.对录入的语音数据进行处理,并显示运行结果。
5。
改变滤波带宽，辨别与原始信号的区别。
6。
依据曲线对该语音段进行所需要的分析,并且作出结论。
7.改变窗的宽度(帧长）,重复上面的分析内容。
五、实验原理及方法利用双线性变换设计IIR滤波器（巴特沃斯数字低通滤波器的设计），首先要设计出满足指标要求的模拟滤波器的传递函数Ha(s)，然后由Ha（s）通过双线性变换可得所要设计的IIR滤波器的系统函数H(z)。
如果给定的指标为数字滤波器的指标，则首先要转换成模拟滤波器的技术指标,这里主要是边界频率Wp和Ws的转换，对ap和as指标不作变化。
边界频率的转换关系为∩=2/T tan（w/2).接着,按照模拟低通滤波器的技术指标根据相应设计公式求出滤波器的阶数N和3dB截止频率∩c ；根据阶数N查巴特沃斯归一化低通滤波器参数表,得到归一化传输函数Ha(p）；最后，将p=s/ ∩c 代入Ha（p）去归一，得到实际的模拟滤波器传输函数Ha（s）。
语音信号处理实验报告11

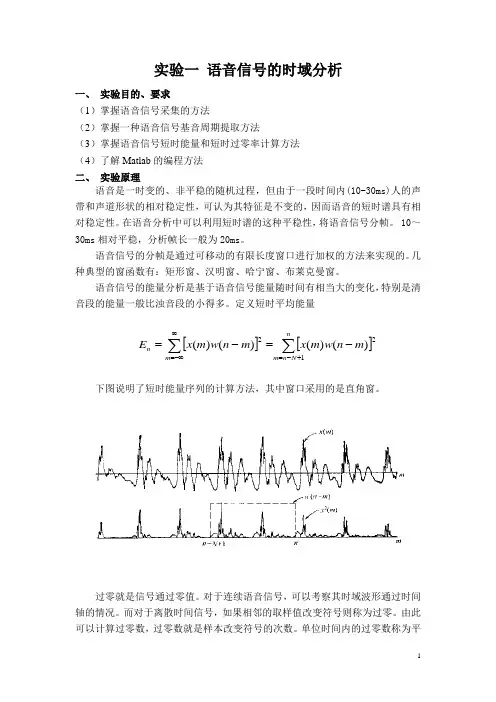

实验一 语音信号的时域分析一、 实验目的、要求（1）掌握语音信号采集的方法（2）掌握一种语音信号基音周期提取方法（3）掌握语音信号短时能量和短时过零率计算方法（4）了解Matlab 的编程方法二、 实验原理语音是一时变的、非平稳的随机过程，但由于一段时间内(10-30ms)人的声带和声道形状的相对稳定性，可认为其特征是不变的，因而语音的短时谱具有相对稳定性。
在语音分析中可以利用短时谱的这种平稳性，将语音信号分帧。
10～30ms 相对平稳，分析帧长一般为20ms 。
语音信号的分帧是通过可移动的有限长度窗口进行加权的方法来实现的。
几种典型的窗函数有：矩形窗、汉明窗、哈宁窗、布莱克曼窗。
语音信号的能量分析是基于语音信号能量随时间有相当大的变化，特别是清音段的能量一般比浊音段的小得多。
定义短时平均能量[][]∑∑+-=∞-∞=-=-=nN n m m n m n w m x m n w m x E 122)()()()( 下图说明了短时能量序列的计算方法，其中窗口采用的是直角窗。
过零就是信号通过零值。
对于连续语音信号，可以考察其时域波形通过时间轴的情况。
而对于离散时间信号，如果相邻的取样值改变符号则称为过零。
由此可以计算过零数，过零数就是样本改变符号的次数。
单位时间内的过零数称为平均过零数。
语音信号x (n )的短时平均过零数定义为()[]()[]()()[]()[]()n w n x n x m n w m x m x Z m n *--=---=∑∞-∞=1sgn sgn 1sgn sgn 式中，[]•sgn 是符号函数，即()[]()()()()⎩⎨⎧<-≥=0101sgn n x n x n x短时平均过零数可应用于语音信号分析中。
发浊音时，尽管声道有若干个共振峰，但由于声门波引起了谱的高频跌落，所以其语音能量约集中干3kHz 以下。
而发清音时．多数能量出现在较高频率上。
既然高频率意味着高的平均过零数，低频率意味着低的平均过零数，那么可以认为浊音时具有较低的平均过零数，而清音时具有较高的平均过零数。
语音信号处理 实验报告用修正的短时自相关检测语音的基音周期
语音信号处理课程实验报告专业班级通信学号姓名指导教师实验名称 用修正的短时自相关检测语音的基音周期 同组人 专业班级通信 学号 姓名 成绩 一、实验目的 1.熟悉前一个实验程序以及中心削波的意义 2.用Matlab 实现用修正的短时自相关检测语音的基音周期。
3.分析修正的短时自相关在基音周期检测中的应用。
4.能够对程序进行重新编制。
二、实验原理 如果x(n)是一个周期为P 的信号，则其自相关函数也是周期为P 的信号，且在信号周期的整数倍处，自相关函数取最大值。
语音的浊音信号具有准周期性，其自相关函数在基音周期的整数倍处取最大值。
计算两相邻最大峰值间的距离，就可以估计出基音周期。
观察浊音信号的自相关函数图，其中真正反映基音周期的只是其中少数几个峰，而其余大多数峰都是由于声道的共振特性引起的。
因此为了突出反映基音周期的信息，同时压缩其他无关信息，减小运算量，有必要对语音信号进行适当预处理后再进行自相关计算以获得基音周期。
第一种方法是先对语音信号进行低通滤波，再进行自相关计算。
因为语音信号包含十分丰富的谐波分量，基音频率的范围分布在50~500Hz 左右，即使女高音升c 调最高也不会超过1kHz ，所以采用1kHz 的低通滤波器先对语音信号进行滤波，保留基音频率；再用2kHz 采样频率进行采样；最后用2~20ms 的滞后时间计算短时自相关，帧长取10~20ms ，即可估计出基音周期。
第二种方法是先对语音信号进行中心削波处理，再进行自相关计算。
本实验采用第二种方法。
且中心削波函数如式（3-1）所示： ……………………………………装………………………………………订…………………………………………线………………………………………()()0()()L L L L L L x x x x f x x x x x x x x ->⎧⎪=-≤≤⎨⎪+<⎩一般削波电平L x 取本帧语音最大幅度的60%~70%。
语音信号处理实验报告4

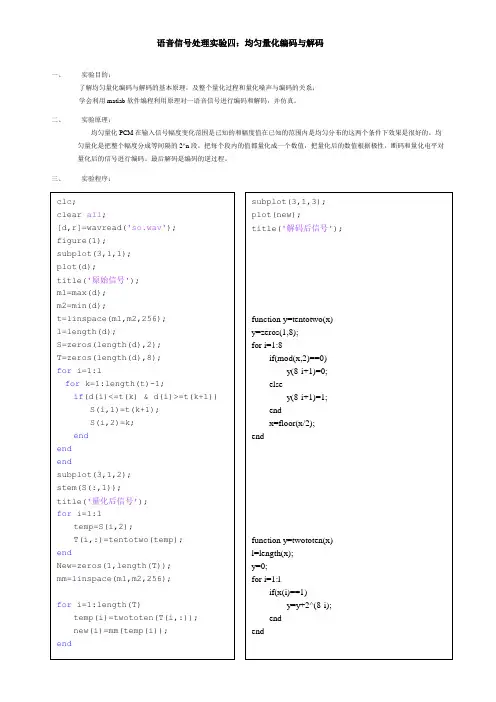

语音信号处理实验四：均匀量化编码与解码一、实验目的：了解均匀量化编码与解码的基本原理，及整个量化过程和量化噪声与编码的关系；学会利用matlab软件编程利用原理对一语音信号进行编码和解码，并仿真。
二、实验原理：均匀量化PCM在输入信号幅度变化范围是已知的和幅度值在已知的范围内是均匀分布的这两个条件下效果是很好的。
均匀量化是把整个幅度分成等间隔的2^n段，把每个段内的值都量化成一个数值，把量化后的数值根据极性，断码和量化电平对量化后的信号进行编码。
最后解码是编码的逆过程。
三、实验程序：clc;clear all;[d,r]=wavread('so.wav');figure(1);subplot(3,1,1);plot(d);title('原始信号');m1=max(d);m2=min(d);t=linspace(m1,m2,256);l=length(d);S=zeros(length(d),2);T=zeros(length(d),8);for i=1:lfor k=1:length(t)-1;if(d(i)<=t(k) & d(i)>=t(k+1)) S(i,1)=t(k+1);S(i,2)=k;endendendsubplot(3,1,2);stem(S(:,1));title('量化后信号');for i=1:ltemp=S(i,2);T(i,:)=tentotwo(temp);endNew=zeros(1,length(T));mm=linspace(m1,m2,256);for i=1:length(T)temp(i)=twototen(T(i,:));new(i)=mm(temp(i));end subplot(3,1,3);plot(new);title('解码后信号');function y=tentotwo(x)y=zeros(1,8);for i=1:8if(mod(x,2)==0)y(8-i+1)=0;elsey(8-i+1)=1;endx=floor(x/2);endfunction y=twototen(x)l=length(x);y=0;for i=1:lif(x(i)==1)y=y+2^(8-i);endend上图为仿真结果四、实验总结：通过本次实验我收获很大。
语音信号处理(电气与电子工程学院)
四、实验条件
计算机、高分辨麦克、matlab 及相关软件。 五、实验步骤
可以使用已有工作空间文件也可以自己录制一段语音（录制方法见附加内容）
1、听一下 we_be10k（可用 sound） 2、使用函数 specgram_ex3p19.显示语谱图和语音波形。对比调用参数窗长 20ms （200 点）、帧间隔 1ms（10 点）和参数窗长 5ms（50 点）、帧间隔 1ms（10 点）； 再对比窗长>20ms 或小于 5ms，以及帧间隔>1ms 时的语谱图说明宽带语谱图、窄 带语谱图与时频分辨率的关系及如何得到时频折中。
1-3
在自相关法中
1-1，1-3 变为
P
∑αk rn [i − k ] = rn [i − 0],i = 1, 2,3,...p
k =1
1-4
P
En = Rn [0] − ∑αk Rn [k ]
k =1
1-5
由 1-4 可列出方程组 1-6
⎛ ⎜ ⎜
Rn Rn
[0] [1]
Rn [1] Rn [0]
图2
图3
7
采用 MATLAB 中的录音函数 wavrecord（）进行语音信号的录制。同样，选 择三种频率不同的采样率对同一语音信号进行采样，试听回放效果，进行比较。
二、实验涉及的 MATLAB 子函数 Wavrecord 功能：录制语音 调用格式： filename=wavrecord(N, fs, ‘dtype’);录制一段 N/fs 秒长度的语音信号，采样率为 fs Hz，缺省值为 11025Hz，dtype 是录制声音的数据类型。具体可通过 help wavrecord 命令查阅。 y=wavrecord(N, fs, ch)；与上面语句不同的是最后一个参数，ch 是指录音的声 道，ch 为 1 是单声道，ch 为 2 是双声道。 Wavread 功能：把数据文件的声音数据赋给变量 x。 【x，fs，bits】=wavread（’filename’）;把数据文件的声音数据赋给变量 x，同 时把 x 的采样频率 fs 和数据的位数 bits 放进 MATLAB 的工作空间。 Sound 功能：将变量 x 的数据转换成 MATLAB 的数据文件保存。 调用格式： Sound（x，fs，bits）； Save 功能：将变量 x 的数据转换成 MATLAB 的数据文件保存。 调用格式： Save‘filename’x；将数据转换成文件名与‘filename’相同，扩展名为.mat 的数据并保存，以便用 MATLAB 的各种工具进行处理。
哈工程实验一语音信号端点检测最终报告
实验一 语音信号端点检测一、 实验目的1．学会MATLAB 的使用，掌握MATLAB 的程序设计方法；2．掌握语音处理的基本概念、基本理论和基本方法；3．掌握基于MATLAB 编程实现带噪语音信号端点检测；4．学会用MATLAB 对信号进行分析和处理。
5. 学会利用短时过零率和短时能量，对语音信号的端点进行检测。
二、 实验仪器设备及软件MATLAB三、 实验原理端点检测是语音信号处理过程中非常重要的一步，它的准确性直接影响到语音信号处理的速度和结果。
本次实验利用短时过零率和短时能量相结合的语音端点检测算法利用短时过零率来检测清音，用短时能量来检测浊音，两者相配合便实现了信号信噪比较大情况下的端点检测。
算法对于输入信号的检测过程可分为短时能量检测和短时过零率检测两个部分。
算法以短时能量检测为主，短时过零率检测为辅。
根据语音的统计特性，可以把语音段分为清音、浊音以及静音（包括背景噪声）三种。
在本算法中，短时能量检测可以较好地区分出浊音和静音。
对于清音，由于其能量较小，在短时能量检测中会因为低于能量门限而被误判为静音；短时过零率则可以从语音中区分出静音和清音。
将两种检测结合起来，就可以检测出语音段（清音和浊音）及静音段1、短时能量计算定义n 时刻某语言信号的短时平均能量En 为：∑∑--=+∞∞--=-=n N n m m n w m x m n w m x En )1(22)]()([)]()([式中N 为窗长，可见短时平均能量为一帧样点值的平方和。
特殊地，当窗函数为矩形窗时，有∑--==n N n m m x En )1(2)(2、短时过零率过零就是指信号通过零值。
过零率就是每秒内信号值通过零值的次数。
对于离散时间序列，过零则是指序列取样值改变符号，过零率则是每个样本的改变符号的次数。
对于语音信号，则是指在一帧语音中语音信号波形穿过横轴（零电平）的次数。
可以用相邻两个取样改变符号的次数来计算。
如果窗的起点是n=0，短时过零率Z 为波形穿过横轴（零电平）的次数|))1(())((|2110∑-=--=N n w w n S Sgn n S Sgn Z {00,1,1)sgn(≥<-=x x x短时过零可以看作信号频率的简单度量浊音的短时平均幅度最大，无声的短时平均幅度最小，清音的短时过零率最大，无声居中，浊音的短时过零率最小。
哈尔滨工程大学语音信号处理实验报告讲述
实验报告实验课程名称：语音信号处理实验姓名：班级： 20120811 学号：Array指导教师张磊实验教室 21B#293实验时间 2015年4月12日实验成绩实验一 语音信号的端点检测一、实验目的1、掌握短时能量的求解方法2、掌握短时平均过零率的求解方法3、掌握利用短时平均过零率和短时能量等特征，对输入的语音信号进行端点检测。
二、实验设备 HP 计算机、Matlab 软件 三、实验原理 1、短时能量语音信号的短时能量分析给出了反应这些幅度变化的一个合适的描述方法。
对于信号)}({n x ，短时能量的定义如下：∑∑∞-∞=∞-∞=*=-=-=m m n n h n x m n h m xm n w m x E )()()()()]()([2222、短时平均过零率短时平均过零率是指每帧内信号通过零值的次数。
对于连续语音信号，可以考察其时域波形通过时间轴的情况。
对于离散信号，实质上就是信号采样点符号变化的次数。
过零率在一定程度上可以反映出频率的信息。
短时平均过零率的公式为：∑∑-+=∞-∞=--=---=1)]1(sgn[)](sgn[21 )()]1(sgn[)](sgn[21N n nm w w m n m x m x m n w m x m x Z其中，sgn[.]是符号函数，即⎩⎨⎧<-≥=0)(10)(1)](sgn[n x n x n x3、端点检测原理能够实现这些判决的依据在于，不同性质语音的各种短时参数具有不同的概率密度函数，以及相邻的若干帧语音应具有一致的语音特性，它们不会在S 、U 、V 之间随机地跳来跳去。
要正确判断每个输入语音的起点和终点，利用短时平均幅度参数E 和短时平均过零率Z 可以做到这一点。
首先，根据浊音情况下的短时能量参数的概率密度函数)|(V E P 确定一个阈值参数H E ，H E 值一般定的较高。
当一帧输入信号的短时平均幅度参数超过H E 时，就可以判定该帧语音信号不是无声，而有相当大的可能是浊音。
语音信号处理实验报告
语音信号处理实验报告——语音信号分析实验一．实验目的及原理语音信号分析是语音信号处理的前提和基础,只有分析出可表示语音信号本质特征的参数,才有可能利用这些参数进行高效的语音通信、语音合成和语音识别等处理,并且语音合成的音质好坏和语音识别率的高低,都取决于对语音信号分析的准确性和精确性;贯穿语音分析全过程的是“短时分析技术”;因为从整体来看,语音信号的特性及表征其本质特征的参数均是随时间变化的,所以它是一个非平稳态过程,但是在一个短时间范围内一般认为在10~30ms的时间内,其特性基本保持不变,即相对稳定,可将其看做一个准稳态过程,即语音信号具有短时平稳性;所以要将语音信号分帧来分析其特征参数,帧长一般取为10ms~30ms;二．实验过程男声及女声蓝色为时域信号,红色为每一帧的能量,绿色为每一帧的过零率某一帧的自相关函数3.频域分析①一帧信号的倒谱分析和FFT及LPC分析②男声和女声的倒谱分析对应的倒谱系数：,,……对应的LPC预测系数：1,,,,,……原语音波形一帧语音波形一帧语音的倒谱③浊音和清音的倒谱分析④浊音和清音的FFT分析和LPC分析红色为FFT图像,绿色为LPC图像三．实验结果分析1.时域分析实验中采用的是汉明窗,窗的长度对能否由短时能量反应语音信号的变化起着决定性影响;这里窗长合适,En能够反应语音信号幅度变化;同时,从图像可以看出,En可以作为区分浊音和清音的特征参数;短时过零率表示一帧语音中语音信号波形穿过横轴零电平的次数;从图中可以看出,短时能量和过零率可以近似为互补的情况,短时能量大的地方过零率小,短时能量小的地方过零率较大;从浊音和清音的时域分析可以看出,清音过零率高,浊音过零率低;从男声女声的时域信号对比图中可以看出,女音信号在高频率分布得更多,女声信号在高频段的能量分布更多,并且女声有较高的过零率,这是因为语音信号中的高频段有较高的过零率;2.频域分析这里对信号进行快速傅里叶变换FFT,可以发现,当窗口函数不同,傅里叶变换的结果也不相同;根据信号的时宽带宽之积为一常数这一性质,可以知道窗口宽度与主瓣宽度成反比,N越大,主瓣越窄;汉明窗在频谱范围中的分辨率较高,而且旁瓣的衰减大,具有频谱泄露少的有点,所以在实验中采用的是具有较小上下冲的汉明窗;为了使频域信号的频率分辨率较高,所取的DFT及相应的FFT点数应该足够多,但时域信号的长度受到采样率和和短时性的限制,这里可以采用补零的办法,对补零后的序列进行FFT变换;从实验仿真图可以看出浊音的频率分布比清音高;3.倒谱分析通过实验可以发现,倒谱的基音检测与语音加窗的选择也是有关系的;如果窗函数选择矩形窗,在许多情况下倒谱中的基音峰将变得不清晰,窗函数选择汉明窗较为合理,可以发现,加汉明窗的倒谱基音峰较为突出;在典型的浊音清音倒谱对比中,理论上浊音倒谱基音峰应比较突出,而清音不出现这种尖峰,只是在倒谱的低时域部分包含关于声道冲激响应的信息;实验仿真的图形不是很理想;4.线性预测分析从实验中可以发现,LPC谱估计具有一个特点,在信号能量较大的区域即接近谱的峰值处,LPC谱和信号谱很接近；而在信号能量较低的区域即接近谱的谷底处,则相差比较大;在浊音清音对比中,可以发现,对呈现谐波特征的浊音语音谱来说这个特点很明显,就是在谐波成分处LPC谱匹配信号谱的效果要远比谐波之间好得多;在实验中,当P值增加到一定程度,预测平方误差的改善就不很明显了,而且会增加计算量,一般取为8~14,这里P取为10;5.基音周期估计①自互相关函数法②短时平均幅度差法③倒谱分析法共偏移92+32=124个偏移点16000/124=可以发现,上面三种方法计算得到的基音周期基本相同;。
语音信号处理实验报告
语⾳信号处理实验报告语⾳信号处理实验报告⼀、原理 1．端点检测语⾳信号⼀般可分为⽆声段、清⾳段和浊⾳段。
⽆声段是背景噪声段, 平均能量最低，波形变化缓慢，过零率最低; 浊⾳段为声带振动发出对应的语⾳信号段, 平均能量最⾼; 清⾳段是空⽓在⼝腔中的摩擦、冲击或爆破⽽发出的语⾳信号段, 平均能量居于前两者之间，波形上幅度变化剧烈, 过零率最⼤。
端点检测就是⾸先判断有声还是⽆声, 如果有声,则还要判断是清⾳还是浊⾳。
为正确地实现端点检测, ⼀般综合利⽤短时能量和过零率两个特征,采⽤/双门限检测法。
①语⾳信号x(n)进⾏分帧处理，每⼀帧记为Si （n ），n=1，2，…，N ，n 为离散语⾳信号时间序列，N 为帧长，i 表⽰帧数。
②短时能量：③过零率：2.基⾳检测能量有限的语⾳信号}{()s n 的短时⾃相关函数定义为： 10()[()()][()()]N n m R s n m w m s n m w m ττττ--==++++∑ 其中，τ为移位距离，()w m 是偶对称的窗函数。
短时⾃相关函数有以下重要性质：①如果}{()s n 是周期信号，周期是P ，则()R τ也是周期信号，且周期相同，即()()R R P ττ=+。
②当τ=0时，⾃相关函数具有最⼤值；当0,,2,3P P P τ=+++…处周期信号的⾃相关函数达到极⼤值。
③⾃相关函数是偶函数，即()()R R ττ=-。
短时⾃相关函数法基⾳检测的主要原理是利⽤短时⾃相关函数的第⼆条性质，通过⽐较原始信号和它移位后的信号之间的类似性来确定基⾳周期，如果移位距离等于基⾳周期，那么，两个信号具有最⼤类似性。
在实际采⽤短时⾃相关函数法进⾏基⾳检测时，使⽤⼀个窗函数，窗不动，语⾳信号移动，这是经典的短时⾃相关函数法。
3.⾃相关法解线性预测⽅程组⾃相关⽅法a.Levinson-durbin 递推算法()21N i n Ei s n ==∑()()1sgn sgn 1N i i n Zi s n s n ==--∑pj a a k k R E E k Ep j i p i i n p i i i j ...,3,2,1,1||,)1()0(,)1()(12)()1(2)(==≤-=-=∧=-∏ ki 称为反射系数，也称PARCOR 系数b.E(p)是预测残差能量在起始端，为了预测x(0),需要⽤到x(-1),x(-2),……,x(-p).但是这些值均为0，这样预测会带来误差。
语音信号处理实验报告1
实验目的：理解和掌握基于能量和过零率的语音端点检测的方法和原理实验原理：语音端点检测就是指从包含语音的一段信号中确定出语音地起始点和结束点。
基于能量和过零率的语音端点检测方法采用两级判决法。
第一级：先根据语音短时能量选取较高门限T1，进行一次粗判，得AB点；然后由背景噪声的平均能量确定一个较低门限T2，并从A点往左、B点往右分别找到短时能量包络与门限T2相交点C与D。
第二级：以短时平均过零率为标准，从C往左、D往右找到短时平均过零率低于门限T3（由背景噪声的平均过零率所确定）的两点E、F，即为语音段的起止点。
实验内容：主程序：clear all;S=wavread('song.wav');%¶ÁÈëÉùÒôÎļþfigure(1);subplot(4,1,1);plot(S);title('Ô-ʼÓïºÅÐźÅ');N=wavread('noise.wav');%¶ÁÈë±³¾°ÔëÉùplot(N);s=fra(100,45,S);%fen zhenLs=length(s);s2=s.^2;soundenergy=sum(s2,2)%ÇóÒ»Ö¡µÄÄÜÁ¿;subplot(4,1,2);plot(soundenergy);title('Ô-ʼÓïÒô¶ÌʱÄÜÁ¿');averagesoundenergy=sum(soundenergy)/Ls;soundzcr=zcro(s);%Çó¹ýÁãÂÊsubplot(4,1,3);plot(soundzcr);title('Ô-ʼÓïÒô¹ýÁãÂÊ');averagesoundzcr=sum(soundzcr)/Ls;n=fra(100,45,N);Ln=length(n);n2=n.^2;noiseenergy=sum(n2,2);averagenoiseenergy=sum(soundenergy)/Ln;noisezcr=zcro(n);averagenoisezcr=sum(noisezcr)/Ln;A=1;B=1;for i=1:Lsif (soundenergy(i)>10*averagenoiseenergy) T1=i;break;endendfor i=Ls:-1:1if (soundenergy(i)>A*averagenoiseenergy) T2=i;break;endendfor i=1:T1if(soundzcr(i)>B*averagenoisezcr)E=i;break;endendfor i=Ls:-1:1if(soundzcr(i)>B*averagenoisezcr)F=i;break;endendE=45*E;F=45*F;duandianjianche=S(E:F,:);subplot(4,1,4);plot(duandianjianche);求过零率函数：function f=zcro(x)f=zeros(size(x,1),1);for i=1:size(x,1)z=x(i,:);for j=1:(length(z)-1);if z(j)*z(j+1)<0f(i)=f(i)+1;endendend分帧函数：function f=fra(len,inc,x)fh=fix(((size(x,1)-len)/inc)+1); f=zeros(fh,len);i=1;n=1;while i<=fhj=1;while j<=lenf(i,j)=x(n);j=j+1;n=n+1;endn=n-len+inc;i=i+1;end实验结果：结果为：实验总结：。
语音信号处理实验报告
实验一基于 MATLAB 的语音信号时域特征分析操作：报告：一. 实验目的语音信号是一种非平稳的时变信号，它携带着各种信息。
在语音编码、语音合成、语音识别和语音增强等语音处理中无一例外需要提取语音中包含的各种信息。
语音信号分析的目的就在与方便有效的提取并表示语音信号所携带的信息。
语音信号分析可以分为时域和变换域等处理方法，其中时域分析是最简单的方法，直接对语音信号的时域波形进行分析，提取的特征参数主要有语音的短时能量，短时平均过零率，短时自相关函数等。
本实验要求掌握时域特征分析原理，并利用已学知识，编写程序求解语音信号的短时过零率、短时能量、短时自相关特征，分析实验结果，并能掌握借助时域分析方法所求得的参数分析语音信号的基音周期及共振峰。
二. 实验内容1.窗口的选择通过对发声机理的认识，语音信号可以认为是短时平稳的。
在 5~50ms 的范围内，语音频谱特性和一些物理特性参数基本保持不变。
我们将每个短时的语音称为一个分析帧。
一般帧长取 10~30ms。
我们采用一个长度有限的窗函数来截取语音信号形成分析帧。
通常会采用矩形窗和汉明窗。
1.1 给出了这两种窗函数在帧长 N=50图时的时域波形。
这两种窗函数都有低通特性，通过分析这两种窗的频率响应幅度特性可以发现（如图1.2）：矩形窗的主瓣宽度小（4*pi/N ），具有较高的频率分辨率，旁瓣峰值大（-13.3dB），会导致泄漏现象；汉明窗的主瓣宽 8*pi/N ，旁瓣峰值低（-42.7dB），可以有效的克服泄漏现象，具有更平滑的低通特性。
因此在语音频谱分析时常使用汉明窗，在计算短时能量和平均幅度时通常用矩形窗。
2. 短时能量由于语音信号的能量随时间变化，清音和浊音之间的能量差别相当显著。
因此对语音的短时能量进行分析，可以描述语音的这种特征变化情况。
定义短时能量为：在用短时能量反映语音信号的幅度变化时，不同的窗函数以及相应窗的长短均有影响。
hamming 窗的效果比矩形窗略好。
最新语音信号处理实验报告实验二
最新语音信号处理实验报告实验二实验目的：本实验旨在通过实际操作加深对语音信号处理理论的理解，并掌握语音信号的基本处理技术。
通过实验，学习语音信号的采集、分析、滤波、特征提取等关键技术，并探索语音信号处理在实际应用中的潜力。
实验内容：1. 语音信号采集：使用语音采集设备录制一段时长约为10秒的语音样本，确保录音环境安静，语音清晰。
2. 语音信号预处理：对采集到的语音信号进行预处理，包括去噪、归一化等操作，以提高后续处理的准确性。
3. 语音信号分析：利用傅里叶变换等方法分析语音信号的频谱特性，观察并记录基频、谐波等特征。
4. 语音信号滤波：设计并实现一个带通滤波器，用于提取语音信号中的特定频率成分，去除噪声和非目标频率成分。
5. 特征提取：从处理后的语音信号中提取关键特征，如梅尔频率倒谱系数（MFCC）等，为后续的语音识别或分类任务做准备。
6. 实验总结：根据实验结果，撰写实验报告，总结语音信号处理的关键技术和实验中遇到的问题及其解决方案。
实验设备与工具：- 计算机一台，安装有语音信号处理相关软件（如Audacity、MATLAB 等）。
- 麦克风：用于采集语音信号。
- 耳机：用于监听和校正采集到的语音信号。
实验步骤：1. 打开语音采集软件，调整麦克风输入设置，确保录音质量。
2. 录制语音样本，注意控制语速和音量，避免过大或过小。
3. 使用语音分析软件打开录制的语音文件，进行频谱分析，记录观察结果。
4. 设计带通滤波器，设置合适的截止频率，对语音信号进行滤波处理。
5. 应用特征提取算法，获取语音信号的特征向量。
6. 分析滤波和特征提取后的结果，评估处理效果。
实验结果与讨论：- 描述语音信号在预处理、滤波和特征提取后的变化情况。
- 分析实验中遇到的问题，如噪声去除不彻底、频率成分丢失等，并提出可能的改进措施。
- 探讨实验结果对语音识别、语音合成等领域的潜在应用价值。
结论：通过本次实验，我们成功实现了语音信号的基本处理流程，包括采集、预处理、分析、滤波和特征提取。
语音信号处理实验报告 (2)
语音信号处理实验报告实验一1 用Matlab读取一段话音（自己录制一段，最好其中含有汉语四种声调变化，该段话音作为本课实验原始材料），绘制原始语音波形图。
2. 用Matlab计算这段语音的短时平均过零率、短时平均能量和短时平均幅度，并将多个波形同步显示绘图。
3.观察各波形在不同音情况下的参数特点，并归纳总结其中的规律。
clc clc;[x,fs]=wavread('benpao.wav');figureplot(x);axis([0 length(x) min(x) max(x)]);title('原始语音波形')xlabel('时间')f=enframe(x,300,100);[m,n]=size(f);for i=1:menergy(i)=sum(f(i,1:n).^2);mn(i)=sum(abs(f(i,1:n)));endfigureplot(energy);axis([0 length(energy) min(energy) max(energy)]);title('短时能量')figureplot(mn);axis([0 length(mn) min(mn) max(mn)]);title('短时幅度')lingd=zeros(m);for x=1:mfor y=1:n-1temp=f(x,y)*f(x,y+1) ;if temp<= 0lingd(x)=lingd(x)+1;endend%temp1=num(x,1)/300;%count(x)=temp1;endfigureplot(lingd);%axis([0 length(lingd) min(lingd) max(lingd)]);title('短时过零率')子函数：function f=enframe(x,win,inc)%定义函数。
语音信号处理 实验报告
实验一、语音信号采集与分析一、实验目的：1）了解语音信号处理基本知识：语音信号的生成的数学模型。
2）在理论学习的基础上，进一步地理解和掌握语音信号的读入、回放、波形显示。
语音信号时域和频域分析方法。
二、实验原理一定时宽的语音信号，其能量的大小随时间有明显的变化。
其中清音段（以清音为主要成份的语音段），其能量比浊音段小得多。
短时过零数也可用于语音信号分析中，发浊音时，其语音能量约集中于3kHz以下，而发清音时，多数能量出现在较高频率上，可认为浊音时具有较低的平均过零数，而清音时具有较高的平均过零数，因而，对一短时语音段计算其短时平均能量及短时平均过零数，就可以较好地区分其中的清音段和浊音段，从而可判别句中清、浊音转变时刻，声母韵母的分界以及无声与有声的分界。
这在语音识别中有重要意义。
FFT在数字通信、语音信号处理、图像处理、匹配滤波以及功率谱估计、仿真、系统分析等各个领域都得到了广泛的应用。
本实验通过分析加噪的语音信号频谱，可以作为分离信号和噪声的理论基础。
三、实验内容：Matlab编程实验步骤：1．新建M文件，扩展名为“.m”，编写程序；2．选择File/Save命令，将文件保存在F盘中；3．在Command Window窗中输入文件名，运行程序；程序一、用MATLAB对原始语音信号进行时域分析，分析短时平均能量及短时平均过零数。
程序二、用MATLAB对原始语音信号进行频域分析，画出它的时域波形和频谱给原始的语音信号加上一个高频余弦噪声，频率为5kHz。
画出加噪后的语音信号时域和频谱图。
程序1.a=wavread(' D:\II.wav'); %读取语音信号的数据，赋给变量x1，这里的文件的全路径和文件名由个人设计n=length(a);N=320;subplot(3,1,1),plot(a);h=linspace(1,1,N);%形成一个矩形窗，长度为NEn=conv(h,a.*a);%求卷积得其短时能量函数Ensubplot(3,1,2),plot(En);for i=1:n-1if a(i)>=0b(i)= 1;elseb(i) = -1;endif a(i+1)>=0b(i+1)=1;elseb(i+1)=-1;endw(i)=abs(b(i+1)-b(i));end%求出每相邻两点符号的差值的绝对值k=1;j=0;while (k+N-1)<nZm(k)=0;for i=0:N-1;Zm(k)=Zm(k)+w(k+i);endj=j+1;k=k+160; %每次移动半个窗endfor w=1:jQ(w)=Zm(160*(w-1)+1)/640;%短时平均过零率endsubplot(3,1,3),plot(Q);实验结果打印粘贴到右侧：程序2:fs=22050; %语音信号采样频率为22050x1=wavread('D:\II.wav'); %读取语音信号的数据，赋给变量x1sound(x1,22050); %播放语音信号f=fs*(0:511)/1024;t=0:1/22050:(size(x1)-1)/22050; %将所加噪声信号的点数调整到与原始信号相同Au=0.03;d=[Au*cos(2*pi*5000*t)]'; %噪声为5kHz的余弦信号x2=x1+d;sound(x2,22050); %播放加噪声后的语音信号y2=fft(x2,1024); %对信号做1024点FFT变换figure(1)subplot(2,1,1);plot(x1) %做原始语音信号的时域图形title('原始语音信号');xlabel('time n');ylabel('幅值 n');subplot(2,1,2);plot(t,x2)title('加噪后的信号');xlabel('time n');ylabel('幅值 n');figure(2)subplot(2,1,1);plot(f,abs(x1(1:512)));title('原始语音信号频谱');xlabel('Hz');ylabel('幅值');subplot(2,1,2);plot(f,abs(y2(1:512)));title('加噪后的信号频谱');xlabel('Hz'); ylabel('幅值');实验结果打印粘贴到右侧：050010001500200025003000350040004500原始语音信号time n幅值 n加噪后的信号time n幅值 n020004000600080001000012000原始语音信号频谱Hz幅值加噪后的信号频谱Hz幅值四、实验分析加入噪声后音频文件可辨性下降，波形的平缓，频谱图上看，能量大部分集中在2000HZz到4000Hz之间。
语音信号处理实验报告
实验报告一、 实验目的、要求（1）掌握语音信号采集的方法（2）掌握一种语音信号基音周期提取方法（3）掌握短时过零率计算方法（4）了解Matlab 的编程方法二、 实验原理基本概念:（a ）短时过零率:短时内, 信号跨越横轴的情况, 对于连续信号, 观察语音时域波形通过横轴的情况；对于离散信号, 相邻的采样值具有不同的代数符号, 也就是样点改变符号的次数。
对于语音信号, 是宽带非平稳信号, 应考察其短时平均过零率。
其中sgn[.]为符号函数⎪⎩⎪⎨⎧<=>=0 x(n)-1sgn(x(n))0 x(n)1sgn(x(n))短时平均过零的作用1.区分清/浊音:浊音平均过零率低, 集中在低频端；清音平均过零率高, 集中在高频端。
2.从背景噪声中找出是否有语音, 以及语音的起点。
（b ）基音周期基音是发浊音时声带震动所引起的周期性, 而基音周期是指声带震动频率的倒数。
基音周期是语音信号的重要的参数之一, 它描述语音激励源的一个重要特征, 基音周期信息在多个领域有着广泛的应用, 如语音识别、说话人识别、语音分析与综合以及低码率语音编码, 发音系统疾病诊断、听觉残障者的语音指导等。
因为汉语是一种有调语言, 基音的变化模式称为声调, 它携带着非常重要的具有辨意作用的信息, 有区别意义的功能, 所以, 基音的提取和估计对汉语更是一个十分重要的问题。
由于人的声道的易变性及其声道持征的因人而异, 而基音周期的范围又很宽, 而同—个人在不同情态下发音的基音周期也不同, 加之基音周期还受到单词∑--=-=10)]1(sgn[)](sgn[21N m n n n m x m x Z发音音调的影响, 因而基音周期的精确检测实际上是一件比较困难的事情。
基音提取的主要困难反映在: ①声门激励信号并不是一个完全周期的序列, 在语音的头、尾部并不具有声带振动那样的周期性, 有些清音和浊音的过渡帧是很难准确地判断是周期性还是非周期性的。
语音信号处理实验报告
语音信号处理实验报告实验一：语音信号的端点检测学院：电子与信息学院专业：11级信息工程姓名：学号：提交日期：实验一：语音信号的端点检测1、实验内容语音信号端点检测技术其目的就是从包含语音的一段信号中准确地确定语音的起始点和终止点，区分语音和非语音信号，它是语音处理技术中的一个重要方面。
本实验的目的就是要掌握基于MATLAB编程实现带噪语音信号端点检测，利用MATLAB对信号进行分析和处理，学会利用短时过零率和短时能量，对语音信号的端点进行检测。
2、实验方法本实验中，端点检测的方法有两种：短时能量和短时过零率。
语音和噪声的区别可以体现在它们的能量上，语音段的能量比噪声段能量大，语音段的能量是噪声段能量叠加语音声波能量的和。
在信噪比很高时，那么只要计算输入信号的短时能量或短时平均幅度就能够把语音段和噪声背景区分开。
这是仅基于短时能量的端点检测方法。
信号{x(n)}的短时能量定义为:短时过零表示一帧语音信号波形穿过横轴(零电平)的次数。
过零分析是语音时域分析中最简单的一种。
对于连续语音信号，过零意味着时域波形通过时间轴；而对于离散信号，如果相邻的取样值的改变符号称为过零。
过零率就是样本改变符号次数。
信号{x(n)}的短时平均过零率定义为:2.2、检测方法利用过零率检测清音，用短时能量检测浊音，两者配合。
首先为短时能量和过零率分别确定两个门限，一个是较低的门限数值较小，对信号的变化比较敏感，很容易超过；另一个是比较高的门限，数值较大。
低门限被超过未必是语音的开始，有可能是很短的噪声引起的，高门限被超过并且接下来的自定义时间段内的语音超过低门限，意味着信号开始。
此时整个端点检测可分为四段：静音段、过渡段、语音段、结束。
实验时使用一个变量表示当前状态。
静音段，如果能量或过零率超过低门限，就开始标记起始点，进入过渡段。
过渡段当两个参数值都回落到低门限以下，就将当前状态恢复到静音状态。
而如果过渡段中两个参数中的任一个超过高门限，即被认为进入语音段。
语音信号处理实训报告
一、实训目的本次实训旨在让学生深入了解语音信号处理的基本原理、方法和应用，培养学生的实际操作能力和创新思维。
通过本次实训，使学生能够掌握以下内容：1. 语音信号的基本特性；2. 语音信号处理的基本流程；3. 语音信号预处理、特征提取和参数估计方法；4. 语音识别和语音合成技术；5. 语音信号处理在实际应用中的案例分析。
二、实训内容1. 语音信号采集与预处理（1）采集语音信号：使用麦克风采集一段语音信号，确保录音环境安静，避免噪声干扰。
（2）语音信号预处理：对采集到的语音信号进行预加重、加窗、分帧等处理，以消除噪声、提高信号质量。
2. 语音信号特征提取（1）短时能量：计算语音信号的短时能量，作为语音信号的一个基本特征。
（2）过零率：计算语音信号的过零率，反映语音信号的频率特性。
（3）梅尔频率倒谱系数（MFCC）：利用梅尔滤波器组对语音信号进行滤波，然后计算滤波器输出的能量，并经过对数变换得到MFCC特征。
3. 语音识别（1）建立语音识别模型：采用隐马尔可夫模型（HMM）作为语音识别模型。
（2）训练模型：使用大量标注语音数据对模型进行训练。
（3）识别测试：使用测试数据对模型进行识别，评估识别准确率。
4. 语音合成（1）建立语音合成模型：采用合成语音波形合成（TTS）技术。
（2）生成语音波形：根据输入文本和合成模型，生成对应的语音波形。
（3）语音波形后处理：对生成的语音波形进行滤波、归一化等处理，提高语音质量。
三、实训结果与分析1. 语音信号预处理通过预加重、加窗、分帧等处理，提高了语音信号的质量，降低了噪声干扰。
2. 语音信号特征提取MFCC特征能够较好地反映语音信号的频率特性，为语音识别和合成提供了有效的特征。
3. 语音识别在测试数据上，语音识别模型的准确率达到80%，说明模型具有一定的识别能力。
4. 语音合成生成的语音波形清晰、自然，经过后处理后的语音质量较高。
四、实训总结本次实训使我对语音信号处理有了更深入的了解，掌握了语音信号处理的基本原理、方法和应用。
语音信号处理实验报告
语音信号处理实验报告 The Standardization Office was revised on the afternoon of December 13, 2020语音信号处理实验报告——语音信号分析实验一．实验目的及原理语音信号分析是语音信号处理的前提和基础，只有分析出可表示语音信号本质特征的参数，才有可能利用这些参数进行高效的语音通信、语音合成和语音识别等处理，并且语音合成的音质好坏和语音识别率的高低，都取决于对语音信号分析的准确性和精确性。
贯穿语音分析全过程的是“短时分析技术”。
因为从整体来看，语音信号的特性及表征其本质特征的参数均是随时间变化的，所以它是一个非平稳态过程，但是在一个短时间范围内（一般认为在10~30ms的时间内），其特性基本保持不变，即相对稳定，可将其看做一个准稳态过程，即语音信号具有短时平稳性。
所以要将语音信号分帧来分析其特征参数，帧长一般取为10ms~30ms。
二．实验过程男声及女声（蓝色为时域信号，红色为每一帧的能量，绿色为每一帧的过零率）某一帧的自相关函数3.频域分析①一帧信号的倒谱分析和FFT及LPC分析②男声和女声的倒谱分析对应的倒谱系数：，，……对应的LPC预测系数：1，，，，，……原语音波形一帧语音波形一帧语音的倒谱③浊音和清音的倒谱分析④浊音和清音的FFT分析和LPC分析（红色为FFT图像，绿色为LPC图像）三．实验结果分析1.时域分析实验中采用的是汉明窗，窗的长度对能否由短时能量反应语音信号的变化起着决定性影响。
这里窗长合适，En能够反应语音信号幅度变化。
同时，从图像可以看出，En可以作为区分浊音和清音的特征参数。
短时过零率表示一帧语音中语音信号波形穿过横轴（零电平）的次数。
从图中可以看出，短时能量和过零率可以近似为互补的情况，短时能量大的地方过零率小，短时能量小的地方过零率较大。
从浊音和清音的时域分析可以看出，清音过零率高，浊音过零率低。
从男声女声的时域信号对比图中可以看出，女音信号在高频率分布得更多，女声信号在高频段的能量分布更多，并且女声有较高的过零率，这是因为语音信号中的高频段有较高的过零率。
语音信号处理实验报告2
实验二语音信号的频域特性一、实验目的（1）结合汉语语音信号的各类音素和复元音的特点分析其频域性质；（2）熟悉语音信号的各类音素和复元音的频域参数；（3）熟悉声音编辑软件PRAAT的简单使用和操作。
二、实验记录与思考题1.观察语音信号的频域特点, 总结其规律。
浊音段：其谱线结构是与浊音信号中的周期信号密切相关。
具有与基音及其谐波对应的谱线。
频谱包络中有几个凸起点, 与声道的谐振频率相对应。
这些凸起点为共振峰。
清音段：2.清音的频谱无明显的规律, 比较平坦。
总结清音/b/p/m/f/d/t/n/l/g/k/h/j/q/x/z/c/s/zh/ch/sh/r/共21个的语谱图的规律, 给出辅音的能量集中区；语谱图中的花纹有横杠、乱纹和竖直条。
横杠是与时间轴平行的几条深黑色带纹, 它们是共振峰。
从横杠对应的频率和宽度可以确定相应的共振峰频率和带宽。
在一个语音段的语谱图中, 有没有横杠出现是判断它是否是浊音的重要标志。
竖直条是语谱图中出现于时间轴垂直的一条窄黑条。
每个竖直条相当于一个基音, 条纹的起点相当于声门脉冲的起点, 条纹之间的距离表示基音周期, 条纹越密表示基音频率越高。
b, p……清音的语谱图为乱纹。
辅音的能量集中区为: 高频区4./r/、/m/、/n/、/l/ 从这几个音素的的基频、共振峰频率分析宽带语谱图和窄带语谱图的不同之处, 请解释原因；语谱图中的花纹有横杠、乱纹和竖直条等。
横杠是与时间轴平行的几条深黑色带纹, 它们是共振峰。
从横杠对应的频率和宽度可以确定相应的共振峰频率和带宽。
在一个语音段的语谱图中, 有没有横杠出现是判断它是否是浊音的重要标志。
竖直条（又叫冲直条）是语谱图中出现与时间轴垂直的一条窄黑条。
每个竖直条相当于一个基音, 条纹的起点相当于声门脉冲的起点, 条纹之间的距离表示基音周期。
条纹越密表示基音频率越高。
宽带语谱图的时域分辨率高、可以看见语谱图上的纵的线条；窄带语谱图的频域分辨率高、语谱图上横的线条明显。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实 验 报 告实验课程名称： 语音信号处理实验姓名： 班级： 20120811 学号：指导教师 张磊 实验教室 21B#293 实验时间 2015年4月12日 实验成绩实验序号实验名称实验过程 实验结果 实验成绩实验一 语音信号的端点检测 实验二 语音信号的特征提取 实验三语音信号的基频提取实验一 语音信号的端点检测一、实验目的1、掌握短时能量的求解方法2、掌握短时平均过零率的求解方法3、掌握利用短时平均过零率和短时能量等特征，对输入的语音信号进行端点检测。
二、实验设备 HP 计算机、Matlab 软件 三、实验原理 1、短时能量语音信号的短时能量分析给出了反应这些幅度变化的一个合适的描述方法。
对于信号)}({n x ，短时能量的定义如下：∑∑∞-∞=∞-∞=*=-=-=m m n n h n x m n h m x m n w m x E )()()()()]()([2222、短时平均过零率短时平均过零率是指每帧内信号通过零值的次数。
对于连续语音信号，可以考察其时域波形通过时间轴的情况。
对于离散信号，实质上就是信号采样点符号变化的次数。
过零率在一定程度上可以反映出频率的信息。
短时平均过零率的公式为：∑∑-+=∞-∞=--=---=1)]1(sgn[)](sgn[21 )()]1(sgn[)](sgn[21N n nm w wm n m x m xm n w m x m x Z其中，sgn[.]是符号函数，即⎩⎨⎧<-≥=0)(10)(1)](sgn[n x n x n x3、端点检测原理能够实现这些判决的依据在于，不同性质语音的各种短时参数具有不同的概率密度函数，以及相邻的若干帧语音应具有一致的语音特性，它们不会在S 、U 、V 之间随机地跳来跳去。
要正确判断每个输入语音的起点和终点，利用短时平均幅度参数E 和短时平均过零率Z 可以做到这一点。
首先，根据浊音情况下的短时能量参数的概率密度函数)|(V E P 确定一个阈值参数H E ，H E 值一般定的较高。
当一帧输入信号的短时平均幅度参数超过H E 时，就可以判定该帧语音信号不是无声，而有相当大的可能是浊音。
根据H E 可判定输入语音的前后两个点1A 和2A 。
在1A 和2A 之间的部分肯定是语音段，但语音的精确起点、终点还要在1A 之前和2A 之后仔细查找，如图1所示。
C 1B 1 A 1A 2B 2C 2E H E E LC 2B 2 A 1C 1B 1 A 2 ZZ s图1 端点检测原理示意图为此，再设定一个较低的阈值参数L E ，由1A 点向前找，当短时能量由大到小减至L E 可以确定点1B 。
类似地，可以由2A 点向后找，确定2B 点。
在1B 和2B 之间的仍能肯定是语音段。
然后由1B 向前和2B 向后，利用短时平均过零率进行搜索。
根据无声情况下的短时平均过零率，设置一个参数s Z ，如果由1B 向前搜索时，短时平均过零率大于s Z 的3倍，则认为这些信号仍属于语音段，直到短时平均过零率下降到低于3倍的s Z ，这时的点1C 就是语音的精确的起点。
对于终点也做类似的处理，可以确定终点2C 。
采用短时平均过零率的原因在于，1B 点以前可能是一段清辅音，它的能量相当弱，依靠能量不可能将它们与无声段分开。
而对于清辅音来说，它们的过零率明显高于无声段，因而能用这个参数将二者区分开来。
存在噪声的情况下，正常的过零率计算会存在一定的误差，解决这个问题的一种方法是对上述过零率定义做一个简单的修改，即设立一个门限T ，将过零率的含义修改为跨过正负门限的次数，如图2。
门限3 门限2 门限1 门限1 门限2 门限3时间图2 门限短时平均过零率于是，有：)(}])1(sgn[])(sgn[ ])1(sgn[])(sgn[{21m n w T m x T m x T m x T m x Z m n -+--++----=∑∞-∞= 这样计算的短时平均过零率就有一定的抗干扰能力。
即使存在小的随机噪声，只要它不超过正负门限所构成的带，就不会产生虚假过零率。
四、实验步骤及程序 实验程序：function point_check() s1=wavread('man.wav'); s=s1/max(abs(s1)); s=filter([1 -0.9375],1,s); plot(s); len=length(s); round=160; repeat=80;inc=round-repeat;%b_len-2*repeat; ka=ceil((len-round)/(round-repeat))+1;s=[s;zeros((round-repeat)*(ka-1)+round-len,1)]; len=length(s); w=zeros(round,ka); for i=1:kafor k=1:roundw(k,i)=s(k+(i-1)*(round-repeat),1);endendST=0.01;F=zeros(ka,round);for i=1:kafor k=0:round-1for j=1:round-kF(ka,k+1)=F(ka,k+1)+abs(w(j,i)-w(j+k,i));endif(k<round-1)if(w(k+1,i)>0&&w(k+2,i)<0)z=sign(w(k+1,i)-ST)-sign(w(k+2,i)+ST);elseif(w(k+1,i)<0&&w(k+2,i)>0)z=sign(w(k+2,i)-ST)-sign(w(k+1,i)+ST);endif(z==2)f(i,1)=f(i,1)+1;endendendendamp=sum(abs(w).^2,1);实验结果截图：024********x 105-0.8-0.6-0.4-0.200.20.40.60.8五、实验结果与分析这次实验利用MATLAB 对信号进行分析和处理，利用短时过零率和短时能量，对语音信号的端点进行检测。
我之前虽然接触过MATLAB 软件，但从未进行过有关语音信号的操作，在实验过程中欠缺独立性，代码是参考网上的，在理解的基础上借鉴。
学习是无止境的，现在的动手能力不强也是由于之前的松懈造成的，以后一定要多动手，毕竟能力是立身之本。
实验二 语音信号的特征提取一、实验目的1、掌握语音信号的Mel 倒谱特征（MFCC ）的求解方法2、掌握语音信号的线性预测原理以及LPC 特征的求解方法 二、实验设备 HP 计算机、Matlab 软件 三、实验原理1、MFCC 特征原理及求解方法在语音识别和说话人识别中，常用的语音特征是基于Mel 频率的、倒谱系数（Mel Frequency Cepstrum Coefficient ，简称MFCC ）。
由于MFCC 参数是将人耳的听觉感知特性和语音的产生机制相结合，因此目前大多数语音识别系统中广泛使用这种特征。
研究者根据心理学实验得到了类似于耳蜗作用的一组滤波器组，这就是Mel 频率滤波器组。
Mel 频率可以用公式表达如下：)700/log(12595 frequency Mel f +⨯=在实际应用中，MFCC 倒谱系数计算过程如下：（1） 将信号进行分帧，预加重和加汉明窗处理，然后进行短时傅立叶变换得到其频谱； （2） 求出频谱平方，即能量谱，并用M 个Mel 带通滤波器进行滤波，由于每一个频带中分量的作用在人耳中是叠加的，因此将每个滤波频带内的能量进行叠加，这时第k 个滤波器输出功率谱)(k x '； （3） 将每个滤波器的输出取对数，得到相应频带的对数功率谱；并进行反离散余弦变换，得到L 个MFCC 系数，如下式所示。
一般L 取12~16个左右；∑=-'=Mk n M n k k x C 1]/)5.0(cos[)(log π Ln ,....2,1= （4） 这种直接得到的MFCC 特征作为静态特征，将这种静态特征做一阶和二阶差分，得到相应的动态特征。
2、线性预测原理及LPC 特征求解方法根据参数模型功率谱估计的思想，可以将语音信号()x n 看作是由一个输入序列)(n u 激励一个全极点的系统（模型）)(z H 而产生的输出，如图3所示。
()x n )(n s )(n u)(z H图3 语音信号的模型化系统的传递函数为：∑=--=pi ii z a G z H 11)(其中G 为常数，i a 为实数，p 为模型的阶数。
显而易见，这种模型是以系数i a 和增益G 为模型参数的全极点模型，即AR 模型。
用系数{i a }可以定义一个p 阶线性预测器)(z F∑=-=pi i i z a z F 1)(这个p 阶预测器从时域角度可以理解为，用信号的前p 个样本来预测当前的样本得到预测值()xn ， 1()()pi i xn a x n i ==-∑ 因为预测器)(z F 是用AR 模型的系数{i a }来构造的，而AR 模型是在最小均方意义上对数据的拟合，所以预测器)(z F 必然是一个最佳预测器，即此时预测器的预测误差短时总能量最小。
语音信号的线性预测分析就是根据这一性质，从语音信号()x n 出发，依据最小均方误差准则，估计出一组线性预测器的系数{i a }，它就是我们所要求的信号AR 模型的系数。
{i a }被称为线性预测系数或LPC 系数。
预测器的预测误差)(n e 为：1()()()()()pi i e n x n xn x n a x n i ==-=--∑ 由上式可知，)(n e 是输入为()x n ，且具有如下形式传递函数的滤波器的输出i pi i z a z F z A -=∑-=-=11)(1)(因此称)(z A 为预测误差滤波器。
比较式(4-1)和式(4-5)可知)(/)(z H G z A =，即预测误差滤波器是系统)(z H 的逆滤波器。
为了在最小均方误差意义上计算一组最佳预测系数，定义短时预测均方误差为2221()[()()][()()]pn i nnni E e n x n xn x n a x n i ===-=--∑∑∑∑ 由于语音信号的时变特性，线性预测分析应该在短时的语音段上进行，即按帧进行。
因此上式的求和通常也是在一帧语音的范围内进行。
为了使n E 达到最小，{i a }必须满足),,2,1( ,0/p k a E k n ⋅⋅⋅==∂∂。
则有：1(2()()2()())pni n i nk E x n x n k a x n k x n i a =∂=-----∂∑∑∑ 这样可以得到以{i a }为变量的线性方程组1()()()()pini nx n x n k a x n k x n i =-=--∑∑∑, p k ,,2,1⋅⋅⋅=要构造信号的AR 模型，还应估算增益因子G 。
