华为交换机路由器BFD配置

BFD配置步骤华为路由器交换机BFD配置步骤一、静态BFD单跳和多跳检测BFD单跳检测：两个直连系统进行ip连通性检测;BFD会话必须绑定本端出接口和对端IP地址BFD多跳检测：两个系统之间的任意路径检测；BFD会话绑定对端IP地址1、静态BFD单跳检测配置（设备两端同时配置）：配置前需先配置链路层参数，使接口的链路协议状态为UP，路由可达，如果是三层接口（包括子接口）还需配置IP地址。

二层接口和三层接口配置方法有些区别1、全局使能BFD[router 1]bfd2、配置BFD组播 IP地址（可选）。

默认值为224.0.0.184。

仅当对端设备无法配置IP地址（如二层设备）时采用。

如果BFD检测路径上存在重叠的BFD会话（如三层接口通过具有BFD功能的二层交换设备连接），必须配置不同的缺省组播IP地址，以免BFD报文被错误转发。

如果已经配置了缺省组播地址的BFD会话，则不能更改缺省组播地址。

[router 1-bfd]default-ip-address 224.0.0.1843、创建BFD会话绑定信息（区别不同的BFD会话）[Huawei]bfd test[Huawei-bfd-session-test]3.1对于三层接口创建IP连通性[router 1]bfd 1 bind peer-ip 10.1.1.254 interface GigabitEthernet 0/0/2（本端接口） source-ip 10.1.1.13.2对于二层接口创建检测链路物理状态[router 1]bfd 2 bind peer-ip default-ip interface GigabitEthernet 0/0/24、配置BFD会话本地标识符[Huawei-bfd-session-001]discriminator local 1005、配置BFD会话远端标识符[Huawei-bfd-session-001]discriminator remote 1016、提交BFD会话配置[Huawei-bfd-session-001]commit2、静态BFD 多跳配置检测多跳检测需要三层接口来实现，不能连接二成设备。

华为交换机综合配置案例

2综合配置案例关于本章2.1 中小型园区/分支出口综合配置举例2.2 大型园区出口配置示例（防火墙直连部署）2.3 大型园区出口配置示例（防火墙旁路部署）2.4 校园敏捷网络配置示例2.5 轨道交通承载网快速自愈保护技术配置举例2.6 配置交换机上同时部署ACU2和NGFW的示例2.1 中小型园区/分支出口综合配置举例园区网出口简介园区网出口一般位于企业网内部网络与外部网络的连接处，是内部网络与外部网络之间数据流的唯一出入口。

对于中小型企业来说，考虑到企业网络建设的初期投资与长期运维成本，一般希望将多种业务部署在同一设备上。

企业网络用户一般同时需要访问Internet和私网VPN，而对于中小型企业来说考虑到建设及维护成本问题，一般租用运营商Internet网络组建私网VPN。

对于部分可靠性要求较高的园区网络，一般考虑部署两台出口路由器做冗余备份实现设备级可靠性，同时应用链路聚合、VRRP、主备路由等技术保证园区出口的可靠性。

华为AR系列路由器配合华为S系列交换机是中小型园区网出口设备的理想解决方案。

l园区出口设备需要具备NAT Outbound及NAT Server的功能，实现私网地址和公网地址之间的转换，以满足用户访问Internet或者Internet用户访问内网服务器的需求。

l园区出口设备需要具备通过Internet构建私网VPN的功能，以满足企业用户各个机构之间私网VPN互通的需求。

l园区出口设备需要具备数据加密传输的功能，以保证数据的完整性和机密性，保障用户业务传输的安全。

l中小型园区出口需要具备可靠性、安全性、低成本、易维护等特点。

配置注意事项l本配置案例适用于中小型企业园区/分支出口解决方案。

l本配置案例仅涉及企业网络出口相关配置，涉及企业内网的相关配置请参见华为S 系列园区交换机快速配置中的“中小园区组网场景”。

组网需求某企业总部和分支分别位于不同的城市，地域跨度较远，总部存在A、B两个不同的部门，分支只有一个部门。

华为三层交换机配置实例一例

华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。

例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。

另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。

在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。

一、VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。

在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。

华为路由器交换机配置

华为路由器交换机VLAN配置实例()使用4台PC（pc多和少，原理是一样的，所以这里我只用了4台pc），华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL）。

1 华为路由交换机的配置命令说明

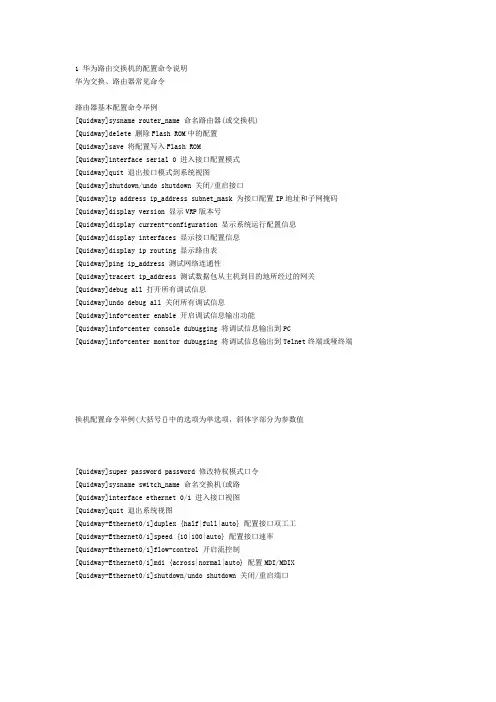

1 华为路由交换机的配置命令说明华为交换、路由器常见命令路由器基本配置命令举例[Quidway]sysname router_name 命名路由器(或交换机)[Quidway]delete 删除Flash ROM中的配置[Quidway]save 将配置写入Flash ROM[Quidway]interface serial 0 进入接口配置模式[Quidway]quit 退出接口模式到系统视图[Quidway]shutdown/undo shutdown 关闭/重启接口[Quidway]ip address ip_address subnet_mask 为接口配置IP地址和子网掩码[Quidway]display version 显示VRP版本号[Quidway]display current-configuration 显示系统运行配置信息[Quidway]display interfaces 显示接口配置信息[Quidway]display ip routing 显示路由表[Quidway]ping ip_address 测试网络连通性[Quidway]tracert ip_address 测试数据包从主机到目的地所经过的网关[Quidway]debug all 打开所有调试信息[Quidway]undo debug all 关闭所有调试信息[Quidway]info-center enable 开启调试信息输出功能[Quidway]info-center console dubugging 将调试信息输出到PC[Quidway]info-center monitor dubugging 将调试信息输出到Telnet终端或哑终端换机配置命令举例(大括号{}中的选项为单选项，斜体字部分为参数值[Quidway]super password password 修改特权模式口令[Quidway]sysname switch_name 命名交换机(或路[Quidway]interface ethernet 0/1 进入接口视图[Quidway]quit 退出系统视图[Quidway-Ethernet0/1]duplex {half|full|auto} 配置接口双工工[Quidway-Ethernet0/1]speed {10|100|auto} 配置接口速率[Quidway-Ethernet0/1]flow-control 开启流控制[Quidway-Ethernet0/1]mdi {across|normal|auto} 配置MDI/MDIX[Quidway-Ethernet0/1]shutdown/undo shutdown 关闭/重启端口VLAN基本配置命令(以Quidway S3026为例) [Quidway]vlan 3 创建并进入VLAN配置模式，缺省时系统将所有端口加入VLAN 1，这个端口既不能被创建也不能被删除。

华为交换机配置实例

华为交换机配置实例序号注意项目记录1 登录交换机时请注意在超级终端串口配置属性流控选择“无”2 启动时按”ctrl+B”可以进入到boot menu模式3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间视产品而定）4 请在用户视图（如<Quidway>）输入”system-view”（输入”sys”即可）进入系统视图(如[Quidway])5 对使用的端口、vlan、interface vlan进行详细的描述6 如果配置了telnet用户，一定要设置权限或配置super密码7 除了S5516使用SFP模块，S8016和S6500系列使用模块，其它产品使用模块不可以带电插拔8 某产品使用其它产品模块前请确认该模块是否可以混用9 配置acl时请注意掩码配置是否准确10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口11 配置完毕后请在用户视图下（如<Quidway>）采用save命令保存配置12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失13 如果要清除所有配置，请在用户视图下（如<Quidway>）采用resetsaved-configuration，并重启交换机注：其他配置需注意的地方请参考每部分内容后面的注明LANSW IT CH日常维护基本操作1 基本操作1.1 常用命令新旧对照列表常用命令新旧对照表旧新旧新show display access-list aclno undo acl eaclexit quitwrite save show version disp versionerase reset show run disp current-configurationshow tech-support disp diagnostic-informationshow start disp saved-configurationrouter ospf ospfrouter bgp bgprouter rip riphostname sysnameuser local-user0 simple7 ciphermode link-typemulti hybrid注意:1. disp是display的缩写，在没有歧义时LANSW IT CH会自动识别不完整词2. disp cur显示LANSW IT CH当前生效的配置参数3. disp和ping命令在任何视图下都可执行，不必切换到系统视图4. 删除某条命令，一般的命令是undo xxx，另一种情况是用其他的参数代替现在的参数，如有时虽然xxx abc无法使用undo删除，但是可以修改为xxx def以太网端口链路类型介绍以太网端口有三种链路类型：Access、Hybrid和Trunk。

华为交换机路由器常见开局配置指导

华为交换机路由器常见开局配置指导 5.3 配置网络互连互通 ..................................................... 51 5.3.1 通过快速向导配置实现上网 .......................................... 51 5.3.2 配置静态 IP 地址上网 .............................................. 56 5.3.3 配置 PPPoE 拨号上网 .............................................. 59 5.4 配置 DHCP 服务器 ..................................................... 61 5.5 映射内网服务器....................................................... 62 5.6 限速配置............................................................ 64 5.6.1 基于 IP 地址限速 ................................................. 65 5.6.2 基于内网用户限速................................................. 66 5.7 公网多出口配置....................................................... 69 5.7.1 基于源地址的多出口 ............................................... 69 5.7.2 基于目的地址的多出口 ............................................. 73 6 常见网络故障维护方法 ...................................................... 76 6.1 删除多余配置 ........................................................ 76 6.2 密码恢复............................................................ 77 6.2.1 Console 密码恢复 ................................................ 77 6.2.2 Telnet 密码恢复 ................................................. 77 6.2.3 Web 密码恢复.................................................... 77 6.3 信息采集............................................................ 77 6.4 本地端口镜像配置 ..................................................... 82 6.5 流量统计配置 ...................................................局配置指导

华为交换机各种配置实例

华为交换机各种配置实例交换机配置（⼀）端⼝限速基本配置交换机配置（⼆）端⼝绑定基本配置交换机配置（三）ACL基本配置防⽌同⽹段ARP欺骗的ACL交换机配置（四）密码恢复交换机配置（五）三层交换配置交换机配置（六）端⼝镜像配置交换机配置（七）DHCP配置交换机配置（⼋）配置⽂件管理交换机配置（九）远程管理配置交换机配置（⼗）STP配置交换机配置（⼗⼀）私有VLAN配置交换机配置（⼗⼆）端⼝trunk、hybrid应⽤配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端⼝限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的⽅式不⼀样!2000_EI直接在端⼝视图下⾯输⼊LINE-RATE (4 )参数可选!端⼝限速配置1功能需求及组⽹说明端⼝限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组⽹需求』1. 在SwitchA上配置端⼝限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端⼝限速配置流程』使⽤以太⽹物理端⼝下⾯的line-rate命令，来对该端⼝的出、⼊报⽂进⾏流量限速。

【SwitchA相关配置】1. 进⼊端⼝E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端⼝E0/1的出⽅向报⽂进⾏流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端⼝E0/1的⼊⽅向报⽂进⾏流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报⽂速率限制级别取值为1～127。

华为策略路由配置实例

华为策略路由配置实例1、组网需求图1 策略路由组网示例图如上图1所示，公司用户通过Switch双归属到外部网络设备。

其中，一条是低速链路，网关为10.1.20.1/24；另外一条是高速链路，网关为10.1.30.1/24。

公司希望上送外部网络的报文中，IP优先级为4、5、6、7的报文通过高速链路传输，而IP优先级为0、1、2、3的报文则通过低速链路传输。

2、配置思路1、创建VLAN并配置各接口，实现公司和外部网络设备互连。

2、配置ACL规则，分别匹配IP优先级4、5、6、7，以及IP优先级0、1、2、3。

3、配置流分类，匹配规则为上述ACL规则，使设备可以对报文进行区分。

4、配置流行为，使满足不同规则的报文分别被重定向到10.1.20.1/24和10.1.30.1/24。

5、配置流策略，绑定上述流分类和流行为，并应用到接口GE2/0/1的入方向上，实现策略路由。

3、操作步骤3.1、创建VLAN并配置各接口# 在Switch上创建VLAN100和VLAN200。

<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 100 200# 配置Switch上接口GE1/0/1、GE1/0/2和GE2/0/1的接口类型为Trunk，并加入VLAN100和VLAN200。

[Switch] interface gigabitethernet 1/0/1[Switch-GigabitEthernet1/0/1] port link-type trunk[Switch-GigabitEthernet1/0/1] port trunk allow-pass vlan 100 200 [Switch-GigabitEthernet1/0/1] quit[Switch] interface gigabitethernet 1/0/2[Switch-GigabitEthernet1/0/2] port link-type trunk[Switch-GigabitEthernet1/0/2] port trunk allow-pass vlan 100 200 [Switch-GigabitEthernet1/0/2] quit[Switch] interface gigabitethernet 2/0/1[Switch-GigabitEthernet2/0/1] port link-type trunk[Switch-GigabitEthernet2/0/1] port trunk allow-pass vlan 100 200 [Switch-GigabitEthernet2/0/1] quit配置LSW与Switch对接的接口为Trunk类型接口，并加入VLAN100和VLAN200。

华为路由器交换机VLAN配置.doc

华为路由器交换机VLAN配置华为路由器交换机VLAN配置使用4台PC(pc多和少，原理是一样的，所以这里我只用了4台pc)，华为路由器(R2621)、交换机(S3026e)各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制(ACL)。

方案说明：四台PC的IP地址、掩码如下列表：P1 192.168.1.1 255.255.255.0 网关IP 为192.168.1.5P2 192.168.1.2 255.255.255.0 网关IP 为192.168.1.5P3 192.168.1.3 255.255.255.0 网关IP 为192.168.1.6P4 192.168.1.4 255.255.255.0 网关IP 为192.168.1.6路由器上Ethernet0的IP 为192.168.1.5Ethernet1的IP 为192.168.1.6firewall 设置默认为deny感谢你的观看实施命令列表：交换机上设置，划分VLAN：sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2[Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3[Quidway]dis vlan all感谢你的观看[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0 [Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0 [Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许192.168.1.1访问192.168.1.3//firewall策略可根据需要再进行添加[Router]acl 101感谢你的观看[Router-acl-101]rule permit ip source 192.168.1.1 255.255.255.0 destination 192.168.1.3 255.255.255.0[Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit[Router-Ethernet1]fire pa 101[Router-Ethernet1]quit看了华为路由器交换机VLAN配置还想看：1.华为quidway交换机配置命令有哪些2.华为路由器交换机配置命令大全3.华为交换机配置的命令有哪些4.华为交换机路由器配置实例5.了解华为路由器交换机配置命令大全感谢你的观看河南省教育厅教办职成〔2017〕858号河南省教育厅办公室关于对2017年河南省职业教育教学改革研究项目进行中期督导检查的通知各省辖市、省直管县（市）教育局，各省属中等职业学校，有关单位：为加强对我省职业教育教学改革研究项目管理，不断提高研究质量和水平，现就2017年河南省职业教育教学改革研究项目中期督导检查有关工作通知如下：一、检查范围及形式（一）检查范围对《河南省教育厅关于公布2017年河南省职业教育教学改革研究项目立项项目的通知》（教职成〔2017〕455号）公布的立项项目进行检查，对2013、2014和2015年度未结项项目（名单见附件2、3和4）进行督导。

最全华为路由器交换机配置命令大合集

全面分析路由交换机配置实例应用也许很多人对路由交换机配置还不是特别的了解，没有关系，下面我们主要针对路由交换及，详细的分析其配置应用，希望对您有所帮助。

了解一些关于路由交换机配置的知识还是非常有用的，这里我们主要介绍路由交换机配置实例应用，在局域网中,通过路由交换机配置VLAN可以减少主机通信广播域的范围。

当VLAN之间有部分主机需要通信,但交换机不支持三层交换时,可以采用一台支持802.1Q的路由交换机配置实现VLAN的互通.这需要在以太口上建立子接口,分配IP地址作为该VLAN的网关,同时启动802.1Q。

组网:路由器E0端口与交换机的上行trunk端口(第24端口)相连,交换机下行口划分3个VLAN,带若干主机。

拓扑图如下：1.路由交换机配置1.[Router]2.[Router]inter e03.[Router-Ethernet0]ip add4.[Router-Ethernet0]inter e0.1 //定义子接口E0.15.[Router-Ethernet0.1]ip add6.[Router-Ethernet0.1]vlan-type dot1q vid 1 //指定以太网子接口属于VLAN1,此命令应用在以太网子接口上。

7.[Router-Ethernet0.1]inter e0.2 //定义子接口E0.28.[Router-Ethernet0.2]ip add9.[Router-Ethernet0.2]vlan-type dot1q vid 2 //指定以太网子接口属于VLAN210.[Router-Ethernet0.2]inter e0.3 //定义子接口E0.311.[Router-Ethernet0.3]ip add12.[Router-Ethernet0.3]vlan-type dot1q vid 3 //指定以太网子接口属于VLAN313.[Router-Ethernet0.3]inter e014.[Router-Ethernet0]undo shut15.% Interface Ethernet0 is up16.[Router-Ethernet0] //用网线将E0端口连到S3026第24端口17.%19:46:32: Interface Ethernet0 changed state to UP18.%19:46:32: Line protocol ip on interface Ethernet0, changed state toUP19.%19:46:32: Line protocol ip on interface Ethernet0.1, changed stateto UP20.%19:46:32: Line protocol ip on interface Ethernet0.2, changed stateto UP21.%19:46:32: Line protocol ip on interface Ethernet0.3, changed stateto2.交换机的配置22.<Quidway>23.<Quidway>sys24.Enter system view , return user view with Ctrl+Z.25.[Quidway]vlan 126.[Quidway-vlan1]vlan 227.[Quidway-vlan2]port ethernet 0/17 to eth 0/19 eth 0/2228.[Quidway-vlan2]vlan 33.在工作站上检查网络是否连通。

华三华为交换机-路由器配置常用命令讲解

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器配置命令大全1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

(整理)华为交换机配置实验.

1交换机VLAN应用配置1功能需求及组网说明『配置环境参数』1.PC1和PC2分别连接到交换机SwitchA的端口E0/1和E0/2，端口分别属于VLAN10和20『组网需求』1.PC1属于VLAN10。

2.PC2属于VLAN20。

2数据配置步骤『交换机VLAN应用配置流程』1、缺省情况下，交换机存在一个默认的VLAN，即VLAN 1，且VLAN 1不能被删除；2、将端口加入到某VLAN X中，有两种方法：创建某VLAN X，进入VLAN X的配置视图，将指定端口加入VLAN X；进入指定端口的配置视图，修改该端口的PVID为X『方法1』【SwitchA相关配置】1.创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12.创建（进入）VLAN20，将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/2『方法2』【SwitchA相关配置】1.进入以太网端口E0/1的配置视图[SwitchA]interface Ethernet 0/12.配置端口E0/1的PVID为10[SwitchA-Ethernet0/1]port access vlan 103.进入以太网端口E0/1的配置视图[SwitchA]interface Ethernet 0/24.配置端口E0/2的PVID为20[SwitchA-Ethernet0/2]port access vlan 20【补充说明】无2交换机VLAN接口静态IP地址配置1功能需求及组网说明『配置环境参数』1.SwitchA为三层交换机2.PC1连接到SwitchA的以太网端口E0/1，属于VLAN103.PC2连接到SwitchA的以太网端口E0/2，属于VLAN204.SwitchA的VLAN接口10的IP地址为10.1.1.1/24，VLAN接口20的IP地址为20.1.1.1/24，分别作为PC1和PC2的网关『组网需求』PC1和PC2可以通过SwitchA进行互通2数据配置步骤『VLAN接口静态IP地址配置流程』创建VLAN接口，并配置IP地址。

华为交换机配置实例(5300)

vlan 3
description "others"
vlan 4
description "vlan605"
vlan 5
description "vlan606"
vlan 6
description "vlan701"
vlan 7
description "if3703"
vlan 8
ip address 222.206.100.50 255.255.255.252
#
interface Vlanif2
description "vlan702"
ip address 202.194.253.254 255.255.255.192
#
interface Vlanif3
#
interface GigabitEthernet3/0/4
port link-type access
---- More ----[42D [42D port default vlan 4
#
interface GigabitEthernet3/0/5
#
interface GigabitEthernet1/0/26
#
interface GigabitEthernet1/0/27
#
interface GigabitEthernet1/0/28
#
interface GigabitEthernet1/0/29
#
interface GigabitEthernet1/0/30
#

实验三路由器与交换机的配置(华为)

实验三路由器基本配置华为Quidway系列路由器VRP1.7版本及其后续版本支持用户本地或远程配置,因些,搭建配置环境可以通过以下方法实现:●通过Console口搭建配置环境；●通过Telnet搭建配置环境；●通过AUX口拨号搭建配置环境；●通过哑终端搭建配置环境。

一、通过Console口配置路由器1、实验内容：通过Console口配置Quidway R系列中低端路由器2、实验目的：掌握Console口方式配置路由器3、实验环境：PC机一部Console 线缆根（RS232串口接PC机的COM口，水晶头一端插在路由器Console口上）4、实验步骤：第一步：将RJ45的一端插入到路由器的Console口中，另外一端为9针的串口接口和一个25针的串口接口，接在计算机合适的串口上如下图图1 物理连接第二步：在微机上运行终端仿真程序如Windows 9X 的Hyperterm（超级终端）等，建立新连接，选择实际连接时使用的微机上的RS-232 串口，设置终端通信参数为9600 波特、8 位数据位、1 位停止位、无校验、无流控，并选择终端仿真类型为VT100，如下图（Windows 9X 下的“超级终端”设置界面）。

图2 建立超级终端图3选择实际连接使用的微机串口图4 设置端口参数图5 选择终端仿真类型二搭建本地或远程的Telnet 连接配置环境1、实验内容：通过Telnet方式配置Quidway R系列中低端路由器2、实验目的：掌握Telnet方式配置路由器3、实验环境：在实际应用中，如果用户被授权可以Telnet到某路由器，并存在有用户终端到该路由器的路由，用户则可以通过Telnet方式对路由器进行配置。

配置终端（PC机）使用标准以太网线通过交换机和路由器相连。

要求Telnet之前，路由器的以太网口已经配置了IP地址，并能正常工作。

IP地址的配置在接口视图下执行ip address 命令。

[Quidway-Ethernet0] ip address 10.0.0.1 255.0.0.0然后将PC的IP地址修改成10.0.0.X/8即可进行Telnet配置连接了。

华为路由器交换机配置实例

华为路由器配置实例华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL），我们这里用的是四台电脑。

华为路由器配置实例

华为路由器配置实例This model paper was revised by the Standardization Office on December 10, 2020华为路由器配置实例 1华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL），我们这里用的是四台电脑。

方案说明：四台PC的IP地址、掩码如下列表：P1 网关IP 为P2 网关IP 为P3 网关IP 为P4 网关IP 为路由器上Ethernet0的IP 为Ethernet1的IP 为firewall 设置默认为deny实施命令列表：交换机上设置，划分VLAN：sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2[Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3 [Quidway]dis vlan all[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address[Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address[Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许访问//firewall策略可根据需要再进行添加[Router]acl 101[Router-acl-101]rule permit ip source destination [Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit [Router-Ethernet1]fire pa 101 [Router-Ethernet1]quit。

华为路由器配置实例2024

引言概述：本文旨在向读者介绍华为路由器的配置实例，以帮助读者了解如何正确配置华为路由器以实现网络连接和安全保护。

本文将结合具体实例，介绍华为路由器的基本配置步骤和注意事项，并提供一些实用的配置技巧。

正文：一、网络连接配置1. 连接物理设备：首先需要将路由器与外部网络设备（如调制解调器或交换机）通过网线进行连接。

确保连接端口配置正确，并检查物理连接的稳定性。

2. 配置IP地址：在华为路由器的管理界面中，通过访问路由器的默认IP地址，进入路由器的配置界面。

在配置界面中，可以为路由器的LAN口设置静态IP地址，确保路由器和其他网络设备可以相互通信。

3. 配置PPPoE拨号：如果您的网络服务提供商（ISP）要求使用PPPoE进行拨号上网，您需要在路由器上进行相关配置。

在配置界面中，输入ISP提供的帐号和密码，并设置自动拨号功能，以确保路由器可以成功连接到互联网。

二、无线网络配置1. 开启无线功能：在路由器的配置界面中，找到无线网络配置选项，并启用无线功能。

确保设置无线网络的名称（SSID）并选择适当的加密方式，以保护无线网络的安全性。

2. 设置无线密码：为无线网络设置密码是保护网络安全的关键。

在配置界面中，选择适当的加密方式（如WPA2-PSK）并输入密码。

确保密码是强密码，并定期更换密码以增强网络安全性。

3. 优化无线信号：通过调整路由器的信道设置，可以优化无线信号的传输效果。

选择一个信道上的干扰较少，并且与邻近的无线网络信道相互独立的信道，可以减少无线信号的干扰和干扰。

三、防火墙和网络安全配置1. 配置网络地址转换（NAT）：NAT可以隐藏内部网络的IP地址，提供一定程度的安全性。

在路由器的配置界面中，找到NAT选项，并确保开启NAT功能。

2. 启用防火墙：华为路由器通常配备了内置的防火墙功能。

在配置界面中，找到防火墙选项，并启用防火墙功能。

可以根据具体需求，设置防火墙的规则和策略，以增强网络的安全性。
