法兰式伸缩蝶阀-SD341X法兰式伸缩蝶阀

D341X法兰软密封蝶阀精编版

D341X法兰软密封蝶阀
详细介绍
D341X型软密封法兰蝶阀用途及特点
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D341X型软密封法兰蝶阀设计、制造标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
法兰式软密封蝶阀性能规
范法兰式软密封蝶阀采用标准
相关链接：。

法兰蝶阀341和371规格说明

法兰蝶阀341和371规格说明全文共四篇示例，供读者参考第一篇示例：法兰蝶阀是一种常用的流体控制阀门，具有紧凑的结构设计、方便的操作方式和优异的性能特点，被广泛应用于工业领域的流体控制系统中。

法兰蝶阀341和371是两种常见的规格型号，下面将详细介绍它们的规格及特点。

一、法兰蝶阀341规格说明：1. 法兰蝶阀341是一种双偏心蝶阀，具有以下主要规格：2. 通径范围：DN50~DN2000；3. 工作压力：PN1.0~PN2.5MPa；4. 泄露等级：零漏；5. 适用温度：-40℃~200℃；6. 驱动方式：手动、电动、气动等；7. 主要材质：铸铁、碳钢、不锈钢等。

特点：1. 结构紧凑、体积小、重量轻，便于安装和维护；2. 双偏心设计，密封性能好，耐高压；3. 采用优质的材料，具有较强的耐腐蚀性和耐磨性；4. 高度可靠的密封结构，零泄漏，安全可靠；5. 响应灵敏，导流性好，流量控制精准。

特点：1. 三偏心设计，密封性能更优，耐高温、高压；2. 采用先进的密封材料，具有较长的使用寿命；3. 结构简单、维护方便，适用于各种工况；4. 在高温、高压下依然保持稳定的流量控制；5. 可选配多种驱动方式，满足不同用户需求。

总结：无论是法兰蝶阀341还是371，都是高品质的流体控制阀门，具有优异的性能和稳定的使用效果。

用户在选择时，应根据实际工程要求和流体介质特性进行合理选型，以确保阀门的正常运行和安全使用。

在安装和维护过程中，应严格按照说明书进行操作，确保阀门的正常性能和使用寿命。

第二篇示例：法兰蝶阀是一种常用的阀门，用于控制流体在管道中的流动。

法兰蝶阀341和371是两种常见的规格，本文将对它们的规格进行详细说明。

首先我们来看法兰蝶阀341的规格。

该阀门是一种双偏心蝶阀，主要用于控制低压水和气体流体的流动。

其主要特点包括：1. 材质：法兰蝶阀341通常采用铸铁或不锈钢制造，具有较强的耐腐蚀性和耐磨性。

2. 动作方式：该阀门采用手动、电动或气动控制方式，可以根据实际需要进行选择。

(完整版)D341、D941、D641型蝶阀技术说明

蝶阀技术说明1、用途蝶阀广泛用于冶金、石油化工、电力、给排水、环保、建筑、矿山等行业中，用于管道的连通、截断、调节流量。

产品具有足够刚度和强度及可靠性、性能稳定可靠，保证系统具有良好的动态品质，长期稳定连续工作的能力。

2、主要技术参数公称压力： 1.0MPa、1.6MPa、2.5MPa适用温度：软密封（X）：-20 ℃～80℃；硬密封（H）：-20 ℃～250℃泄漏量：符合G B/T13927-2008适用介质：水、污水、油品等3、主要零部件材料4、特点1）偏心设计阀杆与轴中心线与密封面的偏心可以使密封圈不受阀杆影响而与阀座密封面形成良好的接触面，阀杆中心线与蝶板轴心的偏心，可防止在接近全开20%的范围内密封面之间的一直接触的，有效地减轻了开启力矩。

用非对称椭圆弧密封面代替传统球形密封面，大大降低密封面摩擦力矩，减少密封面的磨损，让蝶阀启闭省力。

2）重量轻、便于安装、操作方便、省力、维修简单、可更换填料；3）采用短系列结构，阀门重量轻，便于安装。

4）密封可靠，密封圈耐温、抗老化、耐磨性能好；更换维修方便。

5）双向密封，安装无方向要求。

6）阀门蜗轮机构设有开度指示盘，可就地观察阀门开关位置。

5、使用标准如下6、外形及连接尺寸D41J 外形结构尺寸D341X型结构及尺寸表PN=1.0MPaDN （ mm）L H H0 A B D D1 Z-ф d40 106 50 270 108 200 150 110 4-18 50 108 63 306 180 200 165 125 4-18 65 112 70 321 180 200 185 145 4-18 80 114 83 346 180 200 200 160 8-18 100 127 105 387 180 200 220 180 8-18 125 140 115 411 180 200 250 210 8-18 150 140 137 447 270 280 285 240 8-22 200 152 164 572 270 280 340 295 12-22 250 165 206 646 270 280 405 355 12-26 300 178 230 738 380 420 460 410 12-26 350 190 248 761 380 420 520 470 16-26 400 216 289 877 450 470 580 525 16-30 450 222 320 938 480 490 640 585 20-30 500 229 343 993 480 490 715 650 20-33 600 267 413 1131 480 490 840 770 20-36 700 292 478 1476 640 660 910 840 24-36 800 318 525 1533 640 660 1025 950 24-39 900 330 585 1655 750 860 1125 1050 28-39 1000 410 640 1765 850 900 1255 1170 28-42 1200 470 755 1995 850 900 1485 1390 32-48 1400 530 910 2310 1000 925 1685 1590 36-48 1600 600 1030 2595 1000 925 1930 1820 40-55 1800 670 1140 2810 1100 980 2130 2020 44-55 2000 760 1250 3100 1100 980 2345 2230 48-60D941型外PN=1.6MPaD641 型外形及连接尺寸PN=1.0MPa。

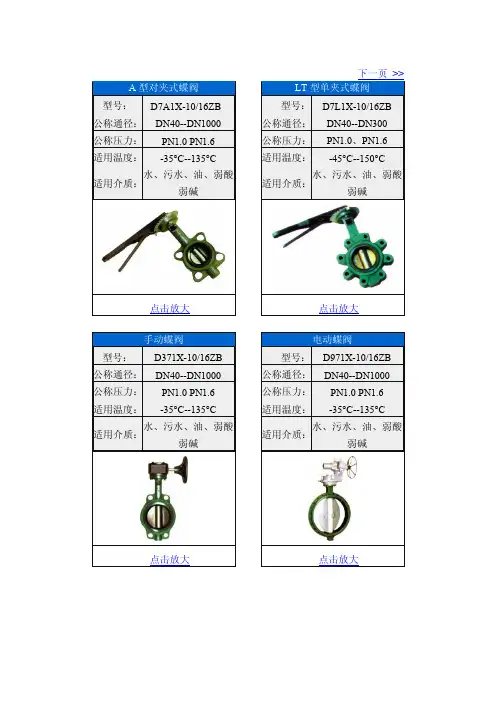

阀门图片介绍

水、油类、煤气、蒸适用介质：
气、弱酸等
点击放大
手动固定球阀型号： Q347F-16C/25/40/64C 公称通
径： DN50-DN800 公称压 PN1.6 、 PN2.5 、
力：PN4.0 、 PN6.4 适用温
≤ 150 ℃ 度：适用介
水、油品、天然气质：
点击放大
电动浮动球阀型号： Q941F-16/25/40/64C/P/R 公称通
水、污水、油、弱酸适用介质：
弱碱
点击放大
手动蝶阀型号： D371X-10/16ZB 公称通径： DNห้องสมุดไป่ตู้0--DN1000 公称压力： PN1.0 PN1.6 适用温度： -35°C--135°C
水、污水、油、弱酸适用介质：
弱碱
点击放大
电动蝶阀型号： D971X-10/16ZB 公称通径： DN40--DN1000 公称压力： PN1.0 PN1.6 适用温度： -35°C--135°C
点击放大
对夹式蝶型止回阀型号：H77X-10/16 公称通径：DN50—DN700 公称压力：PN1.0 、 PN1.6 适用温度：-15°C --150°C
蒸汽、污水、淡水、适用介质：
油类、食品、药品
点击放大
法兰式消声止回阀型号：H41X/T-10/16 公称通径：DN150-DN400 公称压力：PN1.0、PN1.6 适用温度：0°C --80°C
淡水、污水、海水、适用介质：
空气
点击放大
点击放大
大口径单偏心法兰蝶阀
型号：D342X-2.5/6/10 公称通径：DN1400—DN2800
PN0.25 、 PN0.6 、公称压力：

蝶阀型号大全

蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

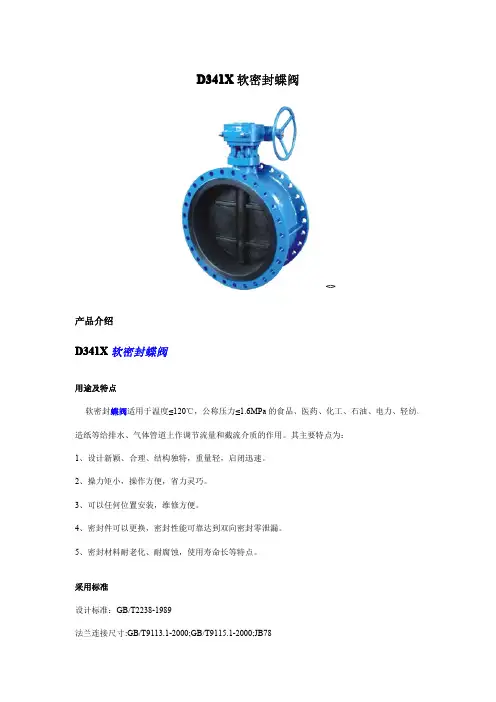

D341X软密封蝶阀

D341X软密封蝶阀<>产品介绍D341X软密封蝶阀用途及特点软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点为：1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

采用标准设计标准：GB/T2238-1989法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78结构长度:GB/T12221-1989压力试验:GB/T13927-1992;JB/T9092-1999主要技术参数公称通径DN（mm）50～2000公称压力PN（MPa）0.6 1.0 1.6试验压力强度试验0.9 1.5 2.4密封试验0.66 1.1 1.76气密封试验0.60.60.6适用介质空气、水、污水、蒸气、煤气、油品等。

驱动形式手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质零件名称材料阀体各种橡胶、聚四氟蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈球墨铸钢、铸钢、合金钢、不锈钢阀杆2Cr13、不锈钢填料O型圈、柔性石墨O蝶阀密封材料选用和适用温度材料品种氯丁橡胶丁晴橡胶乙丙橡胶聚四氟乙烯硅橡胶氟橡胶代号X或or J XA或or JA XB或or JB XC、JC或or F XD或or JD XE或or JE 耐最高温度82℃93℃150℃232℃250℃204℃耐最低温度-40℃-40℃-40℃-268℃-70℃-23℃适用工作温度≤65℃≤80℃≤120℃≤200℃≤200℃≤180℃外型尺寸D41X-6Z.Q.C.P.R系列连接尺寸10J16公称通径结构长度(标准值)外形尺寸(参考值)连接尺寸(标准值)参考重量（kg）0.6MPa 1.0MPa 1.6MPa毫米英寸L H H0A B D D1D2n-d D D1D2n-d D D1D2n-d 50210882.523827065140110884-14165125994-181********-188.56521/211292.5258270651601301084-141851451184-181851451184-189.5 803114100278270651901501244-182001601328-182001601328-1811 1004127110293270652101701444-182201801568-182201801568-1815 1255140125309310652402001748-182502101848-182502101848-1821 1506140142.5336310652652251998-182852402118-222852402118-2224D341X-6Z.Q.C.P.R系列连接尺寸10J16公称通径mm 长度外形尺寸(参考值)连接尺寸(标准值)重量kg0.6MPa 1.0MPa 1.6MPaL H H0A B D D1D2n-d D D1D2n-d D D1D2n-d5010863306180200140110884-14165125994-181********-1813 65112703211802001601301084-141851451184-181851451184-1814 80114833461802001901501244-182001601328-182001601328-1815.5 1001271053871802002101701444-182201801568-182201801568-1819.5 1251401154111802002402001748-182502101848-182502101848-1825.5 1501401374472702802652251998-182852402118-222852402118-2228.5 2001521645722702803202802548-183402952668-2234029526612-2248 25025020664627028037533530912-1839535031912-2240535531912-2669 30027023073838042044039536312-2244540037012-2246041037012-2691 35029024876138042049044541312-2250546042916-2252047042916-26110 40031028987745047054049546316-2256551548016-2658052548016-30140 45033032093848049059555051816-2261556553020-2664058554820-30180 50035034399348049064560056820-2267062058220-2671565060920-33215 600390413113148049075570566720-2678072568220-3084077072020-36290 700430478147664066086081077224-2689584079424-3091084079424-36560 800470525153364066097592087824-30101595090124-33102595090124-39910 90051058516557508601075102097824-3011151050100128-3311251050100128-391500 1000550640176585090011751120107828-3012301160111228-3612551170111228-421750 1200630755199585090014051340129532-3314551380132832-3914851390132832-482180 14007109102310100092516301560151036-3616751590153036-4216851590153036-482400 160079010302595100092518301760171040-3619151820175040-4819301820175040-562870 180087011402810110098020451970191844-3921152020195044-4821302020195044-563380 200095012503100110098022652180212548-4223252230215048-4823452230215048-624010。

伸缩式蝶形控制阀[实用新型专利]

专利名称：伸缩式蝶形控制阀专利类型：实用新型专利
发明人：赵汲江
申请号：CN89216543.X
申请日：19890914
公开号：CN2054122U
公开日：
19900307
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种控制流体流量的伸缩式蝶形控制阀，它由控制阀阀体和压配法兰及一个与阀体内孔活动套接的伸缩套组成。

由于该伸缩套可以从阀体内拉出和推入，使得装配间隙可调，因此解决了现在管路中控制阀不便拆装及管路系统热胀冷缩对管路系统的不良影响等问题，是一种适用于各种流体流量控制的拆装方便的伸缩式蝶形控制阀。

申请人：河南省巩县中岳管道配件厂
地址：河南省巩县西村邮码451281
国籍：CN
代理机构：三友专利事务所
代理人：穆魁良
更多信息请下载全文后查看。

伸缩蝶阀说明

伸缩蝶阀使用说明书一、简介本阀门用于石油、冶金、化工、电力、医药、食品、轻纺、船舶、市政工程及给排水系统的管路上。

适合对一般腐蚀性，非腐蚀性气体、液体、半流体及固体粉末等介质进行截流和调节控制，也可作老管道改造、维修和配套阀门的换代产品。

二、作用原理和结构说明：本阀门为法兰连接，其主要特点是结构长度可以伸缩，有利于安装于长管道上用来吸收热胀冷缩或平衡管道的振动影响，由于有较长的伸缩余地，所以省去了伸缩器。

本阀门采用橡胶软密封，密封性能好，并具有结构简单，重量轻，连接尺寸短，流量大，液体阻力小，维修方便等特点。

本阀门主要零件为阀体、伸缩管、蝶板、密封圈、阀杆和执行机构，使用时顺时针方向旋转手轮为关闭，逆时针方向旋转手轮为开启。

三、主要零件材料：五、主要外形与连接尺寸SD341X-10、SD941X-10 主要尺寸：六、安装、使用与保养注意事项1、该阀在搬运过程中不准砸碰，以免损坏密封表面。

2、阀门长期存放，应放在阴凉干燥处，阀板处于开启5°~10°状态，两端封堵并加以覆盖，有包装箱时可以重叠置放。

3、阀门安装前应做如下工作①擦去阀门上附着的污物；②核对工况与阀门工作压力、工作温度、耐腐蚀性是否相符；③检查阀门各部件是否有松动或损伤；④手动启闭阀门应灵活、无卡阻现象；4、该类阀门允许任意位置、角度及露天安装使用。

电动阀门在订货合同中没有特殊说明者只允许竖直及室内安装使用。

5、该阀门即可以蜗轮传动，也可以电动、气动、液动或电、气、液联动，指向0°或90°时说明启闭完成，不得再强行启闭，以免损坏机件，蜗轮箱上的两个限位螺钉，在出厂时已经调好，在使用时一般不准调整，必要调整时，调好后需将限位螺钉锁紧。

6、该阀安装后用户可根据启闭频率，制订保养周期，并按周期规定，按时对执行机构加注润滑油脂。

7、该阀如遇启闭失常，应查明原因，进行排除，不得利用敲砸方法强行启闭。

8、该阀要按公称长度（中间长度）进行安装，不得按两个极限长度进行安装。

蝶阀型号大全

蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W; 伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

蝶阀命名规则

“蝶阀”启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭的阀门叫蝶阀。

蝶阀的结构形式可分为偏置板式、垂直板式、斜板式和杠杆式，软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封，连接方式有法兰、焊接和对夹式连接。

为工业正确选型及对蝶阀有更多的认识，以下为最新蝶阀型号编制方法的最新说明，如有不解请联系我司技术工程师为您讲解。

蝶阀型号编制方法：蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；蝶阀编制代号：D表示蝶阀；一单元：传动方式示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

二单元：连接型式三单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

四单元：密封副材料五单元：压力等级表示PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；国标、美标、日标阀门公称压力、磅（Lb）、兆帕（Mpa）、巴（bar）、日标（K）级换算表。

表二：表三：举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢六单元：阀门阀体材料(代号)阀门阀体材质代号（表）阀体材料代号（表）注：Pg≤16kgf/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号2 、阀门密封面或衬里材料代号密封面或衬里材质代号（表）注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。

蝶阀型号编制示例：液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5液动蝶阀。

D341X型手动蝶阀-上海高特

D3 4 71X 型手动通风蝶阀 D3 4 71X manual ventilating butterfly valves用途及特点Applications and featuresD3 471X 型手动蝶阀是由手操蜗轮箱或手柄与蝶阀组成。

广泛用于石油、化工、造纸、建材等工业管道上作调节和切断时用。

The D3 471X manual butterfly valve consists of a manual operated worm gear box or handle and a butterfly valve. It’s widely used for regulation and shutoff in the pipelines in industries including petroleum, chemistry, paper, and building materials.特点：1、结构简单，体积小、安装维修方便。

2、操作灵活、省力。

3、价格便宜，使用寿命长。

Features1. Simple structure, small volume, easy installation and maintenance.2. Flexible and easy operation.3. Low cost and long service life.主要技术参数表 1 T able 12）、注明介质2）、注明介质Note: 1) If the service temperature is more than 120℃, please state in the order.2) The medium shall be stated.外形安装尺寸Outline and installation dimensions1）、手柄操作式蝶阀外形安装尺寸：1) Outline and installation dimensions for handle operated butterfly valves图一Figure 1外形安装尺寸（PN=0.1MPa DN100～200mm）Outline and installation dimensions（PN=0.1MPa DN100～200mm）型号编制与说明Description of type designationD 3 4 1 — 公称通径DNmm Nomianl size 公称压力MPa 值Nominal pressure value MPa密封材料：X —橡胶；J —衬胶 Seal materials: X-Rubber; J-lined rubber 安装形式为垂直板式Vertical plate installtion position 连接形式：4-法兰式；7-对夹式 Connection: 4- Flange; 7- Wafer 传动方式：3—蜗轮；6—气动； 7—液动；9—电动 Drive type: 3- Worm gear 6- Pneumatic 7- Hydraulic 9- Electric阀门类型：蝶阀Valve type: Butterfly valves 订货时请写明Ordering instructions订货时应详细说明以下条件：The following shall be stated in detail:1、阀门型号1. Valve type2、公称通径2. Nominal size3、连接形式和规格3. Connection and specification4、阀体和阀板等材料，是否需要硬化处理4. Materials for bodies and discs, whether hardening treatment required5、填料型式5. Stuffing type6、阀门流量特性曲线6. Flow characteristics profile7、执行机构形式，7. Actuator type8、作用方式8. Action type9、特殊要求（去油，禁铜等）9. Special requirements (Oil removal, no brass present)10、介质名称10. Medium name11、正常流量和最大流量11. Normal flow and maximum flow12、介质压力，阀全开和全闭时的阀进口和出口压力12. Medium pressure, inlet and outlet pressure at full open and full closed positions.13、流体介质的温度和比重13. Temperature and density of the fluid medium14、流体介质的粘度，是否含有悬浊液。

德标蝶阀-D341F德标蝶阀

蝶阀的优点： 1、启闭方便迅速、省力、流体阻力小，可以经常操作。 2、结构简单，体积小，重量轻。 3、可以运送泥浆，在管道口积存液体最少。 4、低压下，可以实现良好的密封。 5、调节性能好。
蝶阀安装与维护： 1、在安装时，阀瓣要停在关闭的位置上。 2、开启位置应按蝶板的旋转角度来确定。 3、带有旁通阀的蝶阀，开启前应先打开旁通阀。 4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。 5、蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0° -90° 之间，旋转到 90° 时，阀门则牌全开状态。 6、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。 7、常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。 8、蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0° -90° 之间，旋转到 90° 时，阀门则牌全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转 90° 即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

蝶阀各种型号及功能

之樊仲川亿创作蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。

蝶阀全开到全关通常是小于900 ，蝶阀和蝶杆自己没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采取蜗轮减速器，不但可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操纵性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采取碳钢制造，阀板的密封圈采取金属环代替橡胶环。

大型高温蝶阀采取钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

蝶阀的优点如下： 1、启闭方便迅速、省力、流体阻力小，可以经常操纵。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

蝶阀的缺点如下： 1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可分为较密封型和硬密封型两种。

软密封型一般采取橡胶环密封，硬密封型通常采取金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的装置与维护应注意以下事项： 1、在装置时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的装置说明书进行装置，重量大的蝶阀，应设置牢固的基础。

气动蝶阀气动蝶阀是一种转角为90°的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。

配用的执行机构是GT型，BAW型，BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。

气动蝶阀执行机构分单作用和双作用两种型号。

单作用式的独特优点是一旦动力源发生故障，蝶阀将按控制系统的要求自动处于开启或关闭的位置。

产品广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领技术规范基本设计：GB/T 12238测试：GB/T 13927产品规格产品型号：D671X,D673X,D641X尺寸范围：DN50～DN600压力等级：1.6～1.6MPa壳体资料：碳钢、不锈钢、合金钢适用介质：气体、液体操纵方式：气动设计特色蝶板，阀杆，阀体，同心设计扭矩小可双向装置自清洁式阀座防吹出式阀杆ISO 5211 顶法兰可选加长式阀杆可提供对夹和法兰连接方式电动蝶阀电动蝶阀有开关型和调节型两种,采取一体化结构，接入220VAC 电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC 或1-5VDC）进行调节控制。

蝶阀型号

1：中线形式（另此项补充：还有2代表双偏心，3代表三偏心）
X：橡胶密封（此项补充：还有F代表PTFE）
1.6：压力级别（Mpa）耐压16公斤（此项补充：0.6、1.0、2.5等）
F46-全衬氟塑料
1、用MPa的10倍值表示
2、用磅级表示
3、用ቤተ መጻሕፍቲ ባይዱ级表示
C-碳钢
P：1Cr18Ni9Ti
R：1Cr18Ni12Mo2Ti
S：抗硫
D341X-1.6
涡轮传动法兰蝶阀
D:蝶阀（die拼音的第一个字母）
3：涡轮传动（此项补充：还有6代表气动，7代表液动，9代表电动）
4：法兰连接（此项补充：还有7代表对夹，6代表焊接）
D
6
4
3
H
—
16
C
蝶阀代号
驱动方式代号
连接形式代号
结构形式代号
密封面材料代号
公称压力值
阀体材料代号
D-蝶阀
BD-保温蝶阀
SD-伸缩蝶阀
TLD-脱硫蝶阀
手动（省略）
3-蜗轮传动
6-气动
9-电动
7-液动
8-气、液联动
4-法兰
6-焊接连接
7-对夹连接
1-中线型
2-双偏心
3-三偏心
F-氟塑料
H-合金钢
Y-硬质合金

D341X型手动蝶阀-上海高特

D3 4 71X 型手动通风蝶阀 D3 4 71X manual ventilating butterfly valves用途及特点Applications and featuresD3 471X 型手动蝶阀是由手操蜗轮箱或手柄与蝶阀组成。

广泛用于石油、化工、造纸、建材等工业管道上作调节和切断时用。

The D3 471X manual butterfly valve consists of a manual operated worm gear box or handle and a butterfly valve. It’s widely used for regulation and shutoff in the pipelines in industries including petroleum, chemistry, paper, and building materials.特点：1、结构简单，体积小、安装维修方便。

2、操作灵活、省力。

3、价格便宜，使用寿命长。

Features1. Simple structure, small volume, easy installation and maintenance.2. Flexible and easy operation.3. Low cost and long service life.主要技术参数表 1 T able 12）、注明介质2）、注明介质Note: 1) If the service temperature is more than 120℃, please state in the order.2) The medium shall be stated.外形安装尺寸Outline and installation dimensions1）、手柄操作式蝶阀外形安装尺寸：1) Outline and installation dimensions for handle operated butterfly valves图一Figure 1外形安装尺寸（PN=0.1MPa DN100～200mm）Outline and installation dimensions（PN=0.1MPa DN100～200mm）型号编制与说明Description of type designationD 3 4 1 — 公称通径DNmm Nomianl size 公称压力MPa 值Nominal pressure value MPa密封材料：X —橡胶；J —衬胶 Seal materials: X-Rubber; J-lined rubber 安装形式为垂直板式Vertical plate installtion position 连接形式：4-法兰式；7-对夹式 Connection: 4- Flange; 7- Wafer 传动方式：3—蜗轮；6—气动； 7—液动；9—电动 Drive type: 3- Worm gear 6- Pneumatic 7- Hydraulic 9- Electric阀门类型：蝶阀Valve type: Butterfly valves 订货时请写明Ordering instructions订货时应详细说明以下条件：The following shall be stated in detail:1、阀门型号1. Valve type2、公称通径2. Nominal size3、连接形式和规格3. Connection and specification4、阀体和阀板等材料，是否需要硬化处理4. Materials for bodies and discs, whether hardening treatment required5、填料型式5. Stuffing type6、阀门流量特性曲线6. Flow characteristics profile7、执行机构形式，7. Actuator type8、作用方式8. Action type9、特殊要求（去油，禁铜等）9. Special requirements (Oil removal, no brass present)10、介质名称10. Medium name11、正常流量和最大流量11. Normal flow and maximum flow12、介质压力，阀全开和全闭时的阀进口和出口压力12. Medium pressure, inlet and outlet pressure at full open and full closed positions.13、流体介质的温度和比重13. Temperature and density of the fluid medium14、流体介质的粘度，是否含有悬浊液。

SD341X SD641F SD941H法兰伸缩蝶阀

SD341X/SD641F/SD941H法兰伸缩蝶阀
详细介绍
SD341X/SD641F/SD941H法兰伸缩蝶阀设计新颖、合理、结构独特特点
1、设计新颖、合理、结构独特，重量轻，操作方便，启闭迅速；
2、伸缩蝶阀除了能作调节和截流作用，补偿管道温差所产生的热胀冷缩功能外，
还能为安装更换、维修阀门提供方便；
3、密封部位可调节更换，密封性能可靠等特点。

伸缩法兰蝶阀采用标准
伸缩蝶阀设计标准：GB/T12238-1989
伸缩蝶阀法兰连接尺寸：GB/T9113.1；GB/T12741.6
伸缩蝶阀压力试验：GB/T13927-1992；JB/T9092-1999
伸缩法兰蝶阀主要性能规范
伸缩法兰蝶阀主要零件材料
相关链接：/fmdf/16694.shtml。

法兰蝶阀安装D341X法兰软密封闸阀双法兰式限位伸缩接头防污隔断阀教材

法兰蝶阀安装D341X-10/16一、结构及用途：本阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节作用，具有：1结构简单、体积小、重量轻，2启闭迅速、省力、流体阻力小，3调节性能好，可在0~90灵敏调节，适用于给排水，高层建筑，消防、石油、化工、医药、食品等管路上作为启闭或调节使用。
