上海京蝶阀门-蝶阀型号大全都有哪些表示方法
阀门规格型号编制及表示方法
阀门规格型号编制及表示方法为了便于认识选用，每种阀门都有一个特定的型号，以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料等。
阀门的型号由七个单元组成，按下列顺序编制。
一、阀门类型代号阀门类型代号如表2-2所示。
二、传动方式代号传动方式代号如表2-3所示。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。
对于气动或液动机构操作的阀门:常开式用6K, 7K表示，常闭式用6B, 7B表示，防爆电动装置的阀门用9B表示。
三、连接型式代号连接型代号如表2-4所示。
四、单元:结构型式代号阀门结构型式用阿拉伯数字表示，不同类型阀门结构形式代号如下:(1)闸阀结构形式代号(表2-5)。
(2)截止阀、节流阀和柱塞阀结构形式代号(表2-6)。
(3)球阀结构形式代号(表2-7)。
(4)蝶阀结构形式代号(表2-8)。
(5)隔膜阀结构形式代号(表2-9)。
(6)旋塞阀结构形式代号(表2-10)。
(7)止回阀结构形式代号(表2-11)。
(8)安全阀结构形式代号(表2-12)。
(9)减压阀结构形式代号(表2-13)。
(10)蒸汽疏水阀结构形式代号(表2-14)。
(11)排污阀结构形式代号(表2-15)五、密封副材料代号密封副材料代号如表2-16所示。
当密封副的密封面材料不同时，以硬度低的材料代号表示。
六、公称压力公称压力数值用阿拉伯数字直接表示.它是MPa的10倍。
七、阀体材料代号阀体材料代号如表2-17所示。
对于PN ≤1.6MPa的碳铸铁阀门或PN> 2.5MPa的碳钢阀门则略去本单元。
例:Z41 H-16阀门的含义:Z—闸阀;驱动方式:手动;4—法兰连接;1—明杆楔式单闸阀;H —密封圈或衬里为不锈钢;16一一公称压力1.6MPa;阀体材料:碳铸铁阀门。
气动法兰蝶阀说明书上海京蝶阀门
气动执行机构一、用途气动执行机构是以压缩空气为动力，开启和关闭球阀、蝶阀等角行程阀门的驱动机构。
本机构与阀门配套组装后，广泛应用于石油化工、金属冶炼、轻工制药、核能电力、锅炉设备、造船、沿海工业及军事科学实验等领域，作为管道远距离集中控制或单独控制的自动化操作。
二、主要零件材料序号零件名称数量材料及标准3.4 垫片 2 不锈钢3.5 O型圈 2 丁睛橡胶4 拔叉 1 中碳钢5 旋转轴 1 中碳钢6 垫片 1 醇缩醛7 O型圈 1 丁睛橡胶8 轴导环 1 醇缩醛9 弹性挡圈 1 GB894-8610 O型圈 4 丁睛橡胶11 O型圈 1 丁睛橡胶12 O型圈 2 丁睛橡胶13 活塞导环 2 醇缩醛14 端盖螺栓 8 不锈钢序号零件名称数量材料及标准1 缸体 1 铝合金1.2 内六角螺栓 4 GB70-851.3 连接法兰 1 铝合金1.4 连接螺孔 4 ISO52111.5 螺孔 8 ISO52112 活塞 2 铝合金2.2 销轴 2 GB119-862.3 滚套 2 轴承钢2.4 垫片 4 GB96-852.5 活塞导环垫 8 醇缩醛3 端盖 2 铝合金3.2 调节螺栓 2 不锈钢3.3 螺母 2 不锈钢三、结构原理当压缩空气从左图进气孔进入两活塞之间中腔时，使两活塞分离，气缸两端气腔的空气通过左图中的排气孔排出，同时中心轴便逆时针方向旋转90°，所对应的阀门也跟着逆时针方向旋转90°打开。
反之，则在右图进气时，使两活塞闭合，中心气腔的空气通过右图中的排气孔排出，同时中心轴顺时针方向旋转90°，阀门也随即关闭。
四、安装调整及手动操作1、按蝶阀或球阀的规格所需驱动力矩选取对应的执行器。
应选执行器的输出力矩在0.4MPa气源压力下所标定的数据，一般情况选取执行器的力矩应大于阀门所需驱动力矩25%。
2、参照外形连接图，将蝶阀或球阀轴头键对准装入执行器输出孔内，此时阀门和执行器都以关闭位置，并用相应螺栓将执行器和阀门连接好。
蝶阀标志符号
蝶阀标志符号
蝶阀是一种常用的阀门，因其形状与蝴蝶的翅膀相似而得名。
在流体控制领域，蝶阀被广泛应用于控制流量和压力。
蝶阀的标志符号通常包含以下元素：
1. 阀门类型符号：通常用“BF”表示蝶阀。
2. 阀门尺寸符号：用DN表示阀门的公称直径，例如DN50表示阀门的公称直径为50毫米。
3. 阀门材质符号：用字母表示阀门的材质，例如A表示碳钢，S 表示不锈钢。
4. 阀门连接方式符号：用字母表示阀门的连接方式，例如W表示对焊，F表示法兰。
5. 阀门操作方式符号：用字母表示阀门的操作方式，例如M表示手动，P表示气动，E表示电动。
6. 阀门密封方式符号：用字母表示阀门的密封方式，例如R表示软密封，M表示金属密封。
通过以上符号的组合，可以准确地描述蝶阀的类型、尺寸、材质、连接方式、操作方式和密封方式。
这对于蝶阀的选择、安装和维护都有着重要的意义。
- 1 -。
蝶阀型号大全
蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。
♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。
蝶阀型号表示方法.
蝶阀型号表示方法一、蝶阀代号蝶阀-----D；保温蝶阀-----BD; 伸缩蝶阀------SD；脱硫蝶阀------TLD二、传动方式代码手动-----1（省略）；蜗轮传动-----3；气动-----6；电动-----9；液动-----7；气液联动------8三、连接型号代号法兰-----4；焊接连接-----6；对夹连接-----7四、结构型代号中线型-----1；双偏心------2；三偏心------3五、密封面材料代号氟塑料----F；合金钢----H；硬质合金------Y；全衬氟塑料-----F46六、公称压力值用Mpa的10倍表示；用磅级表示；用K级表示七、阀体材料代号碳钢-----C; 1Cr18Ni12Mo2Ti-----R; 1Cr18Ni9Ti-----P;抗硫材-----S例：D341H-16C 代表蝶阀D、蜗轮传动3、法兰式4、中线型1、合金钢H、16公斤压力、碳钢阀门C止回阀型号编制方式止回阀型号含义止回阀型号编制含义;止回阀又称单向阀、背压阀、逆止阀、逆流阀等多属于自动阀门类，止回阀是管道系统中不可缺少的产品之一，其作用是防止介质倒流，阻止介质反向流动。
是通过介质本身的流动自行启闭的一种阀门。
随着管道系统的不断升级而改变，传统的止回阀已经达不到现代化的市场需求，近年来诞生了很多新型止回阀型号，为了给广大用户提供更多的止回阀型号知识，台臣公司根据常见的止回阀型号进行分析。
以下是我国常见的止回阀型号编制方法，止回阀型号编制是按照国际阀门型号编制方法细分成。
是专业对止回阀型号编制代表做更详细的说明。
如初次采购或对止回阀型号不熟的用户请认真阅读。
止回阀型号编制方式：如H41H-16C按顺序止回阀附加号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀；⑴止回阀类型：H代表止回阀；⑵止回阀连接：4法兰、6焊接、7对夹；⑶止回阀形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形；⑷止回阀密封：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工；⑸止回阀压力：16压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K；⑹止回阀材质：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I 铬钼钢；台臣止回阀常见型号：对夹升降式止回阀：H71X、H71H；对夹蝶形双瓣止回阀：H76X、H76H；对夹圆片式止回阀：H74H、H74I、H74M；静音止回阀：H42H、H42W；微阻缓闭式止回阀：HH44H、HH46H、HH49H;橡胶阀瓣式止回阀：HC44X；消声止回阀：HC41H、HC41X、HC41T；升降式止回阀：H41H、H41W;旋启式止回阀：H44H、H44W；滑道滚球式止回阀:HQ41X；焊接止回阀：H61Y、H62Y、H64Y。

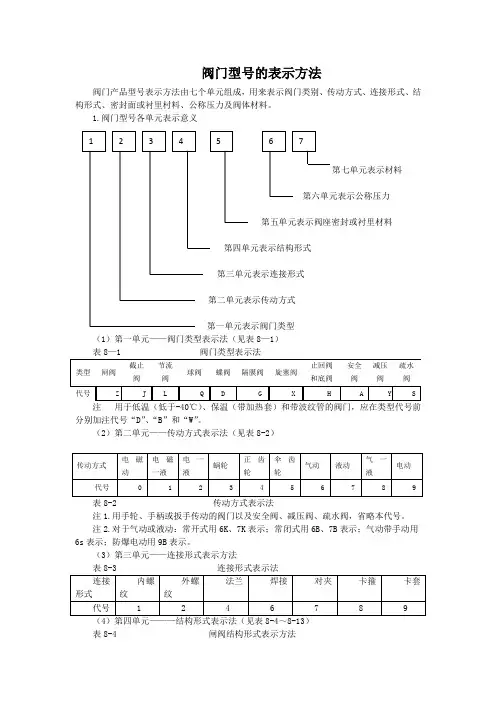

阀门型号的表示方法
阀门型号的表示方法阀门产品型号表示方法由七个单元组成，用来表示阀门类别、传动方式、连接形式、结构形式、密封面或衬里村料、公称压力及阀体材料。
1.阀门型号各单元表示意义第七单元表示材料 第五单元表示阀座密封或衬里材料（1）第一单元——阀门类型表示法（见表8—1） 表8—1 阀门类型表示法分别加注代号“D ”、“B ”和“W ”。
（2）第二单元——传动方式表示法（见表8-2）表8-2 传动方式表示法注1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。
注2.对于气动或液动：常开式用6K 、7K 表示；常闭式用6B 、7B 表示；气动带手动用6s 表示；防爆电动用9B 表示。
（3）第三单元——连接形式表示方法表8-3 连接形式表示法 表8-4 闸阀结构形式表示方法表8-5 截止阀和节流阀结构形式表示法表8-7 蝶阀结构形式表示法表8-10 止回阀和底阀结构形式表示法（5）第五单元——阀座密封面或衬里材料表示法（见表8-14）表8-14 阀座密封面或衬里材料表示法注1.有*记号的材料代号是过去曾用过的代号注2.由阀体直接加工的阀座密封面材料代号用“W”表示。
注 3.当阀座和阀瓣（闸板）密封面材料不同时，用低硬密度材料代号表示（隔膜阀除外）。
（6）第六单元——公称压力表示法公称压力直接用压力数值表示，并用短横线与前五个单元分开。
（7）第七单元——阀体材料表示法（见表8-15）表8-15 阀体材料表示法阀体材料代号阀体材料代号阀体材料代号注1.有*记号的材料代号是过去曾用过的材料代号。
注2.对于PN≦1.6MPa的灰铸铁阀体和PN≧2.5MPa的碳素钢阀体，则省略本单元。
2.阀门型号的举例阀门产品的名称统一按传动方式、连接形式和结构形式三项确定，现举例如下：（1）Z944W——1.0型，表明电动机驱动，法兰连接，明杆平行式双闸板，密封面由阀体直接加工，公称压力为1.0MPa，阀体为灰铸铁的闸阀。
阀门型号编制方法 阀门型号表示方法
阀门型号编制方法阀门型号表示方法阀门型号编制/表示方法:阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
一单元：阀门型号代号：二单元：传动方式代号：三单元：连接方式代号：四单元：结构形式代号：蝶阀结构形式代号闸阀结构形式代号：球阀结构形式代号：止回阀结构形式代号：五单元：密封材质代号：六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
七单元：阀体材料代号：阀门材质与温度对照表阀门材质温度范围WCB碳钢ASTM A216无腐蚀性应用，包括水，油和气，温度范围：-30℃至+425℃;LCB低温碳钢ASTM A352低温应用，温度低至-46℃不能用于温度高于+340℃的场合;LC33.5%镍钢ASTM A352低温应用，温度低至-101℃不能用于温度高于+340℃的场合;WC61.25%铬0.5%钼钢ASTM A217无腐蚀性应用，包括水，油和气，温度范围：-30℃至+593℃;WC92.25铬ASTM A217无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30℃至+593℃;C55%铬0.5%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃;C129%铬1%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃;CA6NM(4)12%铬钢ASTM A487腐蚀性应用，温度范围：-30℃至+482℃;CA15(4)12%铬ASTM A217腐蚀性应用，温度范围高达+704℃;CF8M 316不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上;CF8C347不锈钢ASTM A351主要用于高温，腐蚀性应用，温度范围：-268℃至+649℃，温度+540℃以上要指定碳含量0.04%及以上; CF8304不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃温度+425℃以上要指定碳含量0.04%及以上;CF3304L不锈钢ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+425℃;CF3M316L不锈钢ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+454℃;CN7M合金钢ASTM A351具有很好的抗热硫酸腐蚀性能，温度高达+425℃;M35-1蒙乃尔ASTM A494可焊接等级。
蝶阀型号大全
蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。
♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W; 伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。
蝶阀型号表示方法
蝶阀型号表示方法
嘿，咱来说说蝶阀型号表示方法哈。
我跟你讲哦，有一回我在工厂里看到好多蝶阀，那一
个个的，长得还挺特别。
我就好奇这蝶阀的型号到底是咋
表示的呢。
我凑近了一个蝶阀看，上面有好多字母和数字。
哎呀
妈呀，这都啥玩意儿啊。
我就开始琢磨，这肯定有啥规律。
后来我问了厂里的老师傅，老师傅可懂行了。
他跟我说，这蝶阀型号啊，一般先是字母，表示蝶阀的类型啥的。
比如说 D 吧，可能就代表蝶阀。
然后后面跟着数字，可能
是口径大小啊，压力等级啥的。
我听了似懂非懂的，又去看另一个蝶阀。
嘿，这个上
面的型号跟刚才那个有点不一样呢。
我就想，这咋这么复
杂呢。
老师傅又给我解释，不同的厂家可能会有不同的表示
方法，但大致的意思都差不多。
就像每个人都有自己的名字，但名字里都包含着一些信息。
我这下有点明白了。
我就看着那些蝶阀，心里想着，这型号表示方法还挺有讲究的。
以后再看到蝶阀，我就能大概知道它的一些参数了。
所以说啊，蝶阀型号表示方法虽然有点复杂，但只要多看看，多问问，还是能搞明白的。
阀门型号表示法
阀门型号表示法（JB308-75）一、阀门型号各单元表示的意义12345— 67|||||||二、第 1 单元——阀门类型表示法注：用于低温（≤40℃）、保温（带加热套）的带波纹管的阀门，应在类型代号前分别加注代号D 、B 和W 。
三、第 2 单元——传动方式表示法注：1）用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。
2）对于气动或液动：常开式用6K 、7K 表示：常闭式用6B 、7B 表示，气动带手动用6S 表示。
防暴电动用9B 表示。
蜗 杆—T 型螺母用3T 表示。
注：焊接包括对焊和插焊。
五、第 4 单元——结构形式表示法 （A ）闸阀结构形式表示法（B ）截止阀、柱塞阀和节流阀结构形式表示法（C）球阀结构形式表示法（D）蝶阀结构形式表示法注：垂直板式用IS表示（E）隔膜阀结构形式表示法（F）旋塞阀结构形式表示法（G）止回阀和底阀结构形式表示法（H）安全阀结构形式表示法（I）减压阀结构形式表示法（J）疏水阀结构形式表示法六、第 5 单元——材料表示法注：1）有*号的材料是过去曾用过的材料。
2）由阀体直接加工的阀座密封面材料代号用“W ”表示。
3）当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。
七、第 6 单元——公称压力表示法公称压力PN ：用（法定单位）表示，1兆帕=10（千克力/厘米3），并用短横线与前五个单元分开。
八、第 7 单元——阀体材料表示法注：1}有*号的材料代号是过去曾用过的材料。
2}对于PN 小于1.6兆帕的灰铸铁阀体，和PN 大于2.5兆帕的碳素钢阀体，则省略本单元 九、型号举例J11T-10K ：空分用截止阀,内螺纹连接,直通式,铜合金密封面,公称压力1.6兆帕,阀体材料可锻铸铁。
J41T-16 ：空分用截止阀,法兰连接,直通式,铜合金密封面,公称压力1.6兆帕,阀体材料灰铸铁。
Z45T-10 ：闸阀，法兰连接，暗杆，楔式单闸板，铜合金密封面，公称压力1兆帕，阀体材料灰铸铁。
蝶阀型号表示方法符号
蝶阀型号表示方法符号
一般来说，蝶阀型号表示方法包括以下几个方面：
1.蝶阀材料：蝶阀的材料通常用字母表示，比如“C”代表碳钢，“S”代表不锈钢，“B”代表铜，“P”代表塑料等。
如果是特殊材料，还会用
到其他字母作为代表。
2.蝶阀尺寸：蝶阀的尺寸通常包括公称直径和长度。
公称直径指的是
蝶阀的管道连接口的尺寸，通常用英寸或毫米表示。
长度指的是蝶阀从连
接口到连接口的距离，也用英寸或毫米表示。
3.蝶阀类型：蝶阀有许多不同的类型，比如偏心蝶阀、双偏心蝶阀、
三偏心蝶阀等。
每种类型都有特定的符号表示，以区分不同的蝶阀类型。
4.蝶阀执行器：蝶阀通常需要配备执行器来控制开关。
执行器通常用
字母和数字组合表示，以表示执行器的类型和功能。
5.蝶阀特殊要求：有些特殊的蝶阀可能有特殊的要求，比如温度范围、压力等级、密封性等。
这些特殊要求通常用符号或字母表示。
除了以上这些表示方法，蝶阀型号还会根据不同的制造商和行业标准
有所不同。
一些制造商可能会使用自己的编码系统来表示蝶阀型号，而一
些行业标准又可能要求使用特定的符号表示。
总之，蝶阀型号表示方法主要是通过一些字母、数字和符号组合来标
识和识别不同的蝶阀型号。
这些表示方法可以提供蝶阀的特性、尺寸、材
料和功能等信息，使用户能够准确选择和识别所需的蝶阀。
蝶阀型号表示方法
125D42X ：手动双偏心法兰蝶阀125D3（6、9）42X：蜗（气、电）动双偏心法兰蝶阀125D41X ：手动单偏心法兰蝶阀125D3（6、9）41X ：蜗（气、电）动单偏心法兰蝶阀125D43H ：手动三偏心法兰蝶阀（硬密封）125D3（6、9）43H ：蜗（气、电）动三偏心法兰蝶阀（硬密封）125D71X 手动中线型对夹式蝶阀125D3（6、9）71X 蜗（气、电）中线型对夹式蝶阀125D3（6、9）73H 蜗（气、电）三偏心对夹式蝶阀（硬密封）125BD71（F4）X 耐腐蚀衬氟（包胶）对夹式蝶阀产品型号一览表美式法兰蝶阀美式法兰伸缩蝶阀法兰蝶阀法兰伸缩蝶阀蜗动FD347X-10 蜗动SFD347X-10 蜗动D341X-10 蜗动SD341X-10电动FD947X-10 电动SFD947X-10 电动D941X-10 电动SD941X-10管网GFD947X-10 管网GSFD947X-10 管网GD941X-10 管网GSD941X-10防盗FDS347X-10 防盗SFDS347X-10 防盗DS341X-10 防盗SDS341X-10长杆蜗动CFD347X-10 长杆蜗动CSFD347X-10 长杆蜗动CD341X-10 长杆蜗动CSD341X-10长杆电动CFD947X-10 长杆电动CSFD947X-10 长杆电动CD941X-10 长杆电动CSD941X-10三偏心四氟密封法兰蝶阀三偏心硬密封法兰蝶阀对夹式蝶阀蜗动D343F-16C 蜗动D343H-16C 手动D71X-10 D71J-10气动D643F-16C 气动D643H-16C 蜗动D371X-10 D371J-10电动D943F-16C 电动D943H-16C 气动D671X-10 D671J-10速开阀KTOD643F-25C 速开阀KTOD643H-25C 电动D971X-10 D971J-10速闭阀KTCD643F-25C 速闭阀KTCD643H-25C 管网GD971X-10 GD971J-10防盗GDS971X-10 GDS971J-10长杆蜗动CD343F-16C 长杆蜗动CD343H-16C 长杆蜗动CD371X-10 CD371J-10长杆电动CD943F-16C 长杆电动CD943H-16C 长杆电动CD971X-10 CD971J-10。
蝶阀型号表示方法
蝶阀产品型号表示方法：一单元：阀门类别代号：D-蝶阀二单元：传动方式代号：3-蜗轮传动、9-电动、5-伞齿传动、6-气动、7-液动三单元：连接形式代号：7-对夹式、4-法兰式、6-对悍式四单元：结构形式代号：1-中线型、2-双偏心、3-三偏心五单元：密封面材料代号：H-合金钢、F-聚四氟乙烯六单元：公称压力值七单元：阀体材料代号：C碳钢、P-不锈钢、R-铬镍钼钢注： 1、在类别前加“D”低温(≤-40℃)、“B”保温、“S”伸缩蝶阀、“TL”脱硫蝶阀；2、手柄的手动传动，第二单元无需代号；3、第五单元的阀座材料与阀体相同(即无需堆焊其它金属)时，用W表示；4、对于公称压力小于或等于1.6MPa的灰口铸铁阀门和公称压力大于或等于2.5MPa的碳素钢阀门，第七单元可以省略不标。
示例：D973F~16C表示三偏心对夹式电动四氟密封蝶阀，公称压力1.6MPa，碳钢阀体，密封面嵌聚四氟乙烯。
示例：BD343H-25表示三偏心法兰式蜗轮传动金属密封保温蝶阀，公称压力2.5MPa，碳钢阀体，密封面堆焊合金钢(一般为D507钼)。
示例：D43Y-10P表示三偏心法兰式手柄传动金属硬密封蝶阀，公称压力1.0MPa，不锈钢阀体，密封面堆焊硬质合金。
流量系数表：注：本表中的流量系数表示蝶阀处于全开状态，蝶阀两端压力损失为1kg/c㎡,流体密度为1kg/cm3,介质动过蝶阀的流量。
其流量单位为：立方米/小时。
特点及用途：三偏心多层次金属硬密封蝶阀系列,系我公司新开发的长寿命、无泄漏、节能型蝶阀。
产品符合国家标准JB/T8527-97(金属硬密封蝶阀)、GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定，结合国内外先进技术,采用三维偏心原理设计，密封圈采用软密封兼具的多层次结构，适用于介质温度≤65℃的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流量和截断流体。
密封性能可靠，是通用蝶阀向中压、中高温领域的延伸和发展。
电动蝶阀实物接线图安装说明-上海京蝶阀门
电动蝶阀实物接线图安装说明-上海京蝶阀门
电动蝶阀接线图，以下列出常见接线图
按电压可以分为：交流：AC220V、AC380V
直流：DC24V、DC12V
智能调节式输入输出4-20MA
远程就地控制接线图
按控制方式分为：开关型带有源信号反馈
开关型带无源信号反馈
开关型带电阻信号反馈
开关型带电位4-20MA信号反馈
智能调节式输入输出4-20MA
常见的电动蝶阀接线图如下：
开关型带有源灯指示电动蝶阀接线图，共有5根接线，1，2，3是控制部分，1，4，5是反馈部分
开关型带无源触点型反馈电动蝶阀接线图，1，2，3是控制部分接线，4，5，6为无源触点反馈
开关型带开度信号反馈电动蝶阀接线图。
1，2，3为控制接线部分，4，5，6为反馈部分，输出0-5K的电阻值，可以选定
智能调节式电动蝶阀接线图，输入输出4－20mA
直流DC24V DC12V电动蝶阀接线图交换正负正开关电动蝶阀同时无源信号反馈。
阀门编号方法
阀门型号编制方法 阀门型号表示方法阀门型号编制/表示方法:阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
一单元：阀门型号代号：类型 蝶阀 球阀 闸阀 止回阀 截止阀 过滤器 放料阀 代号 DQZHJGLFL二单元：传动方式代号： 传动 方式 电磁动 电磁-液动 电-液动蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄 手轮 代号 012 3456789无代号三单元：连接方式代号： 连接方式 内螺纹 外螺纹 两不同连接法兰 焊接 对夹 卡箍 卡套 代号 12346789四单元：结构形式代号： 蝶阀结构形式代号结构形式代号 结构形式代号 密 封 型单 偏 心 0 非密封型单 偏 心 5 中心垂直板1 中心垂直板 6 双 偏 心2 双 偏 心 7 三 偏 心3 三 偏 心 8 连杆机构4连杆机构9闸阀结构形式代号：结构形式代号 阀杆升降式楔式闸板弹 性 闸 板0 （明杆）刚性闸板单 闸 板 1 双 闸 板 2 平行式闸板单 闸 板3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8球阀结构形式代号：结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0止回阀结构形式代号：结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 五单元：密封材质代号：材料巴氏合金搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金代号 B C D E F G H J M材料尼龙塑料蒙乃尔衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号N P Q R S T X Y W六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
蝶阀型号有哪些蝶阀产品型号介绍
蝶阀型号有哪些蝶阀产品型号介绍蝶阀可以理解为启闭件为盘状蝶板可以根据需求绕阀体内轴线旋转的一种控制介质的阀门，根据其特点蝶阀常被用于煤气、天然气、液化石油气、化工冶炼建筑给排水等系统中，不同的蝶阀型号应用于不同领域，我们可以根据蝶阀型号编制来判断该阀门用于什么工况。
蝶阀型号编制含义说明：蝶阀型号编制方法(需根据顺序来理解)：例如D343X-10Q ①D ②3 ③4 ④3 ⑤X ⑥10 ⑦Q蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH 止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;①蝶阀编制代号：D表示蝶阀;②传动形式代号：手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;③连接方式代号：4法兰式、6焊接、7对夹式;④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
蝶阀型号大全125D42X ：手动双偏心法兰蝶阀125D3(6、9)42X：蜗(气、电)动双偏心法兰蝶阀125D41X ：手动单偏心法兰蝶阀 125D3(6、9)41X ：蜗(气、电)动单偏心法兰蝶阀125D43H ：手动三偏心法兰蝶阀(硬密封)125D3(6、9)43H ：蜗(气、电)动三偏心法兰蝶阀 (硬密封)125D71X 手动中线型对夹式蝶阀125D3(6、9)71X 蜗(气、电)中线型对夹式蝶阀125D3(6、9)73H 蜗(气、电)三偏心对夹式蝶阀(硬密封)125BD71(F4)X 耐腐蚀衬氟(包胶)对夹式蝶阀产品型号一览表美式法兰蝶阀美式法兰伸缩蝶阀法兰蝶阀法兰伸缩蝶阀蜗动FD347X-10 蜗动SFD347X-10 蜗动D341X-10 蜗动SD341X-10电动FD947X-10 电动SFD947X-10 电动D941X-10 电动SD941X-10管网GFD947X-10 管网GSFD947X-10 管网GD941X-10 管网GSD941X-10防盗FDS347X-10 防盗SFDS347X-10 防盗DS341X-10 防盗SDS341X-10长杆蜗动 CFD347X-10 长杆蜗动 CSFD347X-10 长杆蜗动 CD341X-10 长杆蜗动 CSD341X-10长杆电动 CFD947X-10 长杆电动 CSFD947X-10 长杆电动 CD941X-10 长杆电动 CSD941X-10三偏心四氟密封法兰蝶阀三偏心硬密封法兰蝶阀对夹式蝶阀蜗动 D343F-16C 蜗动 D343H-16C 手动 D71X-10 D71J-10气动 D643F-16C 气动 D643H-16C 蜗动 D371X-10 D371J-10 电动 D943F-16C 电动 D943H-16C 气动 D671X-10 D671J-10速开阀 KTOD643F-25C 速开阀 KTOD643H-25C 电动 D971X-10 D971J-10速闭阀 KTCD643F-25C 速闭阀 KTCD643H-25C 管网 GD971X-10 GD971J-10防盗 GDS971X-10 GDS971J-10长杆蜗动 CD343F-16C 长杆蜗动 CD343H-16C 长杆蜗动 CD371X-10 CD371J-10长杆电动 CD943F-16C 长杆电动 CD943H-16C 长杆电动 CD971X-10 CD971J-10。
蝶阀型号各部分代表含义
蝶阀型号各部分代表含义
蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.。
上海京蝶阀门-蝶阀与管路安装图解说明
上海京蝶阀门的蝶阀与管路安装图解说明
蝶阀安装示意图，现场教大家如何安装蝶阀。
将蝶阀放置于预安装的两片法兰间（对夹蝶阀
和法兰蝶阀都适合）按图示将四对螺栓螺母轻轻插入法兰孔，
将螺母稍加拧紧以校正法兰面的平面度
将法兰利用点焊固定于管道上
将对夹蝶阀或者法兰蝶阀移出
将法兰完全焊接固定在管道上
待焊口冷却后再安装蝶阀，保证蝶阀在法
兰中有足够的活动空间，以防止蝶阀被损坏。
并保证阀板有一定的开度
校正蝶阀位置并将四对螺栓拧紧（注：不要拧
得过紧）
将蝶阀打开，保证阀板能自由开闭，然后
使阀板轻微开启
交叉均衡将所有螺母拧紧
再检查一遍确认蝶阀能自由开闭。
注意：请确认阀板没。
阀门表示方法
阀门型号编制方法、阀门编号说明、阀门命名阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
实用文案一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
实用文案实用文案二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示； 对于气动或液动机构操作的阀门：常开式用6K 、7K 表示；常闭式用6B 、7B 表示； 防爆电动装置的阀门用9B 表示。
三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号实用文案截止阀、节流阀和柱塞阀结构形式代号实用文案球阀结构形式代号蝶阀结构形式代号实用文案隔膜阀结构形式代号实用文案旋塞阀结构形式代号止回阀结构形式代号实用文案安全阀结构形式代号减压阀结构形式代号实用文案蒸汽疏水阀结构形式代号排污阀结构形式代号实用文案五单元：密封副材料实用文案当密封副的密封面材料不同时，以硬度低的材料代号表示。
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名实用文案阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。
(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着高科技发展的不断进步，工况要求也越来越高，新型蝶阀产品也在不断进入市场，对于蝶阀附加条件的增加、传动方式的升级、结构形式的改变、耐温耐压耐腐对材质的要求提高，产生了一系列的新型蝶阀产品。
为此京蝶阀门结合国际编制标准融合公司内部制造产品进行细分整合，为工业正确选型及对台臣蝶阀有更多的认识。
以下为京蝶阀门最新蝶阀型号编制方法的最新说明，如有不解请联系我司技术工程师为您讲解。
京蝶阀门蝶阀型号编制方法（按顺序）
例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z 铸铁、Q球墨铸铁、N尼龙。
以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。
京蝶阀门蝶阀型号大全
衬氟蝶阀：D71F46、D671F46、D971F46
对夹蝶阀：D71F、D71H、D71X、D71Y;
法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；
方形蝶阀：FDBD
对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；
气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；
电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；
三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W;
伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;
双向密封蝶阀：DS343H、DS643H、DS943H；
保温蝶阀：BD343H、BD343W；
液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H 缓闭式、DX7K41H蓄能罐式。
