光伏发电系统调试报告
分布式光伏并网工程调试报告

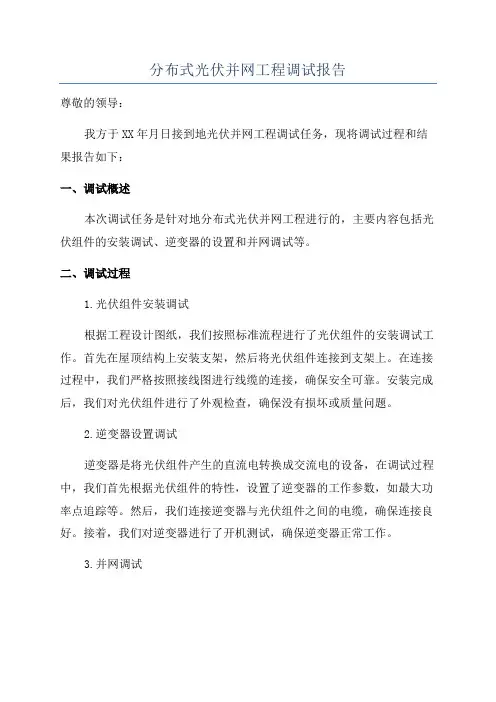

分布式光伏并网工程调试报告尊敬的领导：我方于XX年月日接到地光伏并网工程调试任务，现将调试过程和结果报告如下：一、调试概述本次调试任务是针对地分布式光伏并网工程进行的，主要内容包括光伏组件的安装调试、逆变器的设置和并网调试等。
二、调试过程1.光伏组件安装调试根据工程设计图纸，我们按照标准流程进行了光伏组件的安装调试工作。
首先在屋顶结构上安装支架，然后将光伏组件连接到支架上。
在连接过程中，我们严格按照接线图进行线缆的连接，确保安全可靠。
安装完成后，我们对光伏组件进行了外观检查，确保没有损坏或质量问题。
2.逆变器设置调试逆变器是将光伏组件产生的直流电转换成交流电的设备，在调试过程中，我们首先根据光伏组件的特性，设置了逆变器的工作参数，如最大功率点追踪等。
然后，我们连接逆变器与光伏组件之间的电缆，确保连接良好。
接着，我们对逆变器进行了开机测试，确保逆变器正常工作。
3.并网调试并网是将光伏发电系统与电力系统进行连接，并将光伏发电的电能注入电力系统中。
为了确保安全和正常运行，我们在并网调试过程中进行了以下步骤：（1）根据电力系统的工作要求，设置逆变器的并网参数，如频率、电压等。
（2）连接逆变器和电力系统之间的电缆，确保连接牢固可靠。
（3）进行并网测试，观察并记录逆变器的运行状态、电压和电流等参数。
（4）对逆变器进行性能测试，如功率因数、效率等。
（5）进行系统的保护和故障检测测试，确保系统的安全性和可靠性。
（6）完成以上步骤后，向相关部门进行申请并正式并网。
三、调试结果经过我们的努力，光伏并网工程调试工作取得了圆满成功。
根据测试结果，光伏组件表现出良好的发电效果，功率输出稳定，无异常情况。
逆变器工作正常，通过测试的相关参数均符合规定要求。
并网测试中，光伏系统成功地注入到电力系统中，实现了发电与供电的无缝衔接。
四、存在问题及建议在调试过程中，我们发现了一些问题，并提出如下建议：1.一些光伏组件存在破损和老化的情况，建议在后期及时更换，以保证系统的长期稳定运行。
光伏发电系统调试报告
光伏并网发电系统
工程调试报告
项目名称：安平乡 1.5KW 光伏发电系统建设单位：
光伏并网系统调试过程记录表
调试前，对照附件 A 光伏并网系统调试检查表，依次对照各个检查项目进
行检查，要求所有项目都符合要求。
一、逆变器检查
1、检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕；
2、检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），无松动、损坏；
3、检查熔断器完好、无损坏；
4、检查确认 DC 连接线缆极性正确，端子连接牢固；
5、检查 AC 电缆连接，电压等级、相序正确，端子连接牢固；
6、检查所有连接线端有无绝缘损坏、断线等现象；
7、检查机器内设备设置是否正确；
8、以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；
9、确认检查后，除去逆变器检查时临时连接的控制电源，置逆变器断路器于OFF 状态；
二、光伏系统布线检查：
1、检查电池组件背板电缆是否可靠连接并固定；
2、检查电缆是否穿管敷设；
3、检查电缆是否标识方向；
4、检查系统电气连接是否正确。
光伏并网系统调试结论
附件 A 光伏并网系统并网调试检查表
附件 B 组件开路电压测试表。
光伏电站电气调试报告
XXXX20MW光伏电站项目电气调试报告批准审核编制2016 12 10一、编制说明本调试大纲适用于光伏发电项目安装工程中电气安装工程各设备的调试试验。
主要包括：真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、电力电缆、35KV及以下配电装置、厂用电装置等设备的一次试验及二次检验;二次系统的调试工作包括:保护装置、二次回路试验等；全厂所有电气一次设备按GB50150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。
综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995—2006中要求及实际情况调校、检验，特殊保护装置参照出厂产品技术条件进行调校.二、编制依据2.1施工图纸2.2施工规范2。
2.1《电气装置安装工程电气设备交接试验标准》GB50150—20062。
2.2《施工现场临时用电安全技术规范》JGJ46—20052.2.3《继电保护和电网安全自动装置检验规程》DL/T995—20062.3随机资料三、35kV高压柜试验项目：3.1真空断路器1、测量绝缘电阻;采用5000V兆欧表，不低于4000兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地76KV,断口76KV;4、测量断路器主触头的分、合闸时间,测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。
5、测量分、合闸线圈的绝缘电阻和直流电阻,应符合规定;6、断路器操动机构的试验;3.2互感器1)测量绕组的绝缘电阻;2）交流耐压试验；相对二次及地76KV一分钟；3）测量绕组的直流电阻;4）测量接线组别和极性；5）误差测量; 3。
3支柱绝缘子1）测量绝缘电阻;2）交流耐压试验；试验电压76kV 1分钟。
3。
4避雷器1）测量绝缘电阻；2）测量直流泄露电流；3检查放电计数器动作情况及临视电流表指示.四、干式、油浸式电力变压器交接试验4.1 测量绕组连同套管的直流电阻（1）采用QJ44双臂电桥测量，测量应在各分接头的所有位置上进行。
光伏发电工程调试报告
使用单位
KW光伏电站
调试单位
工程地址
工程主要设备
设备名称
数量
型号
参数
并网逆变器光伏组件断 Nhomakorabea器防雷浪涌
自恢复式过欠压保护器
施工有无遗留问题
无
施工员
调试情况
调试报告：
1、逆变器符合国家设计要求
2、光伏板以串联方式结成方阵；配电系统工作正常；光伏阵列输出电压和电流在逆变器的耐压和耐流范围内无发热情况；光伏阵列输出电压在避雷器的安全电压范围内接地牢固可靠；光伏阵列输出电压和电流在直流空气开关耐压和工作电流范围内；光伏阵列输出电压在逆变器输入电压范围内；逆变器输出电压在避雷器的安全电压范围内；避雷器接地安装牢固安全可靠；逆变器最大输出电压和电流在熔断器的耐压耐流范围内；逆变器输出电压和电流在刀闸开关的耐压和耐流值范围内；逆变器电流表、电能表都能正常显示，传动正确灵活可靠指示无误，开关分合大于五次；电气设备安装牢固；布线合理，电气连接正常。
3、系统安装后，系统正常，系统实现全自动，合闸卖电，分闸停止卖电
使用单位（签字/盖章）
年月日
调试单位（签字/盖章）
年月日
光伏发电系统安装验收和调试报告
项目地址
项目名称
联系人
联系电话
项目装机容量
并网电压
工程完工日期
并网点
验收当天天气
验收时间
以下由现场验收人员填写
第一部分:光伏组件及固定支架现场检验
序号
数量
2 3
光伏组件
组件串数 无破损变形
4
开路电压(V)
5
支架安装牢固可靠
6
固定支架
支架防腐符合标准
有可靠接地
8 9
人机界面检查
主管参数显示清晰明确 按键操作正常
第五部分:并网检查
1
直流输入路数
2
直流电压(V)
3
逆变器并网检查
交流电压(V)
4
瞬时功率(W)
5
电网侧供电交后流可频安率全(H正z) 常恢复工
6
孤岛保护检查
电网侧电源失电作后可快速可靠断
并网验收意见
开 客户确认验收意见
调试意见
客户意见
并网测试人签字
3
内部元器件
元器件无松动/脱落
4
开关分合闸检查
开关分合闸灵活可靠
5
接地检查
防雷有可靠接地
6
防雷检查
直流侧与交流侧均有防雷措施
第四部分:逆变器现场检验
1 2
本机检查
厂家 型号
3
外观检查
外观无划痕/柜体无明显变形
4
安装检查
安装牢固/可靠
5
电器连接检查
连接牢固/无松动
6
开关分合闸检查
开关分合闸灵活可靠
7
接地检查
7
支架固定处屋面防水处理
8
光伏厂区调试总结汇报

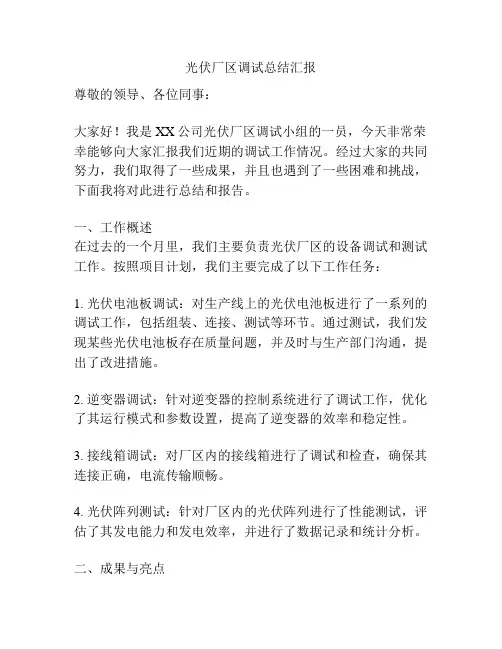

光伏厂区调试总结汇报尊敬的领导、各位同事：大家好！我是XX公司光伏厂区调试小组的一员，今天非常荣幸能够向大家汇报我们近期的调试工作情况。
经过大家的共同努力，我们取得了一些成果，并且也遇到了一些困难和挑战，下面我将对此进行总结和报告。
一、工作概述在过去的一个月里，我们主要负责光伏厂区的设备调试和测试工作。
按照项目计划，我们主要完成了以下工作任务：1. 光伏电池板调试：对生产线上的光伏电池板进行了一系列的调试工作，包括组装、连接、测试等环节。
通过测试，我们发现某些光伏电池板存在质量问题，并及时与生产部门沟通，提出了改进措施。
2. 逆变器调试：针对逆变器的控制系统进行了调试工作，优化了其运行模式和参数设置，提高了逆变器的效率和稳定性。
3. 接线箱调试：对厂区内的接线箱进行了调试和检查，确保其连接正确，电流传输顺畅。
4. 光伏阵列测试：针对厂区内的光伏阵列进行了性能测试，评估了其发电能力和发电效率，并进行了数据记录和统计分析。
二、成果与亮点通过我们的努力和合作，我们取得了以下成果和亮点：1. 完成了生产线上的光伏电池板调试工作，及时发现和解决了一些质量问题，并提出了改进措施，保障了产品的质量和可靠性。
2. 优化了逆变器的运行模式和参数设置，提高了运行效率和稳定性，在一定程度上增加了光伏发电的总体效益。
3. 对厂区的接线箱进行了全面检查和调试，确保了电流的正常传输和安全运行。
4. 完成了光伏阵列的性能测试，分析了其发电能力和发电效率，为厂区的光伏发电项目提供了重要的数据支持，并为未来的扩展和改进提供了参考依据。
三、困难与挑战在调试过程中，我们也遇到了一些困难和挑战，主要有以下几点：1. 设备配件不全：由于部分设备配件未及时到位，导致我们无法按计划进行调试工作，延误了项目进度。
2. 设备操作复杂：部分设备操作界面不够友好，操作步骤复杂，导致我们在调试过程中出现了一些操作失误，浪费了一些时间和精力。
3. 数据统计不完善：由于数据统计和记录方面的问题，我们在给出上级报告时存在一些不足，需要进一步改进和完善。
分布式光伏发电项目并网验收调试报告
分布式并网光伏发电项目验收和调试报告
项目编号
项目名称
项目地址
术规定》，并按照调度要求上
传有关信息。
5
调度通信检查
双通道接入，传输的信息满足
省、地调要求。
项目负责人：
施工人员：
验收结论：
客户签字：
告知事项：
本表1式2份，双方各执1份。
联系人
联系电话
项目装机规模
并网电压
380V
主体工程完工时间
年月日
验收日期
年月日
验收当日天气
验收时间
时分
以下由现场验收人员填写
第一部分：光伏组件及固定支架现场检验
序号
检验项目
检验标准
检验记录
1
光伏组件
组件数量
2
组件串数
3
无破损或明显变形
4
开路电压测量值（v）
5
固定支架
支架安装牢固、可靠
6
支架防腐符合标准
开关分合闸灵活可靠
7
接地检查
需有可靠接地
8
人机界面检查
主要参数显示清晰明确
9
按键操作正常
第五部分：并网检查
1
逆变器并网检查
直流输入路数
2
直流电压（v）
3
交流电压（v）
4
瞬时功率（w）
5
交流频率（Hz）
6
孤岛保护检查
分布式光伏发电项目并网验收调试报告
具备0.2s内停止向电网线路送
电的能力。
合格
2
电压保护检查
正常运行的并网点电压最低限
值为90%额定电压；
并网点电压跌至20%额定电压
时，能够保证不脱网连续运行
1s；
并网点电压在发生跌落后3s
内能够恢复到额定电压的90%
时，能够保证不脱网连续运行。
合格
3
无功控制检查
具有调节无功功率、补偿设备
压和频率恢复正常，需延时
20s～5min后才允许并网。
合格
第六部分：电能控制及监测检查
1
频率保护检查
48Hz～49.5Hz频率范围内，每
次频率低于49.5Hz时要求至少
能运行10min；
49.5Hz～50.2Hz频率范围内连
续运行；
50.2Hz～50.5Hz频率范围内，
每次频率高于50.2Hz时，要求
5
固定支架
支架安装牢固、可靠
可靠
6
支架防腐符合标准
符合标准
7
与支架固定处屋面做防水处理（若存在）
无
8
防雷检查
组件与支架需有防雷措施
可靠
第二部分：综合布线现场检验
1
直流侧电缆
电缆型号
PV1-F 1*4mm²
2
电缆米数
230.07Km
3
走线合理不杂乱
整齐
4
无明显暴露在外的部分
合格
5
交流侧电缆
电缆型号
ZRC-YJV-1KV
可靠
第四部分：逆变器现场检验
1
本体检查
厂家
2
型号
3
外观检查
光伏电站电气调试报告
光伏电站电气调试报告XXXX20MWP光伏发电项目电气调试报告XXXX20MW光伏电站项目电气调试报告批准审核编制--XXXX20MWP光伏发电项目电气调试报告2016 12 10一、编制说明本调试大纲适用于光伏发电项目安装工程中电气安装工程各设备的调试试验。
主要包括：真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、电力电缆、35KV及以下配电装置、厂用电装置等设备的一次试验及二次检验；二次系统的调试工作包括：保护装置、二次回路试验等；全厂所有电气一次设备按GB50150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。
综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995-2006中要求及实际情况调校、检验，特殊保护装置参照出厂产品技术条件进行调校。
二、编制依据2.1施工图纸2.2施工规范2.2.1《电气装置安装工程电气设备交接试验标准》GB50150-20062.2.2《施工现场临时用电安全技术规范》JGJ46-20052.2.3《继电保护和电网安全自动装置检验规程》DL/T995-20062.3随机资料--XXXX20MWP光伏发电项目电气调试报告三、35kV高压柜试验项目：3.1真空断路器1、测量绝缘电阻；采用5000V兆欧表，不低于4000兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地76KV,断口76KV；4、测量断路器主触头的分、合闸时间，测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。
5、测量分、合闸线圈的绝缘电阻和直流电阻，应符合规定；6、断路器操动机构的试验；3.2互感器1)测量绕组的绝缘电阻；2）交流耐压试验；相对二次及地76KV 一分钟；3）测量绕组的直流电阻；4）测量接线组别和极性；5）误差测量；3.3支柱绝缘子1)测量绝缘电阻；2）交流耐压试验；试验电压76kV 1分钟。
380伏分布式光伏并网前单位工程调试报告(1014)
分布式光伏发电项目并网前
单位工程调试报告
项目名称：北京xx1100kWp屋顶分布式光伏项目建设单位：北京xx新能源有限公司
施工单位：xx电气股份有限公司
日期：2022年月日
分布式光伏电站单位工程调试报告记录
1、调试前、对照附件A 及附件1光伏并网系统调试检查表、依次对照各个检查项目进行检查，要求所有项目都符合要求。
2、检查并确保逆变器电网开关（AC开关）设置为零（水平位置）。
直流侧输入开关处于断开位置。
3、打开交流配电柜，检查所有空开、刀闸开关都处于明显断开位置。
4、合上刀闸开关，然后再合上配电柜开关，用万用表检查空开上端市网电压是否正常，记录数据。
电压符合要求，合上市电输入空开，这时市电输入到逆变器，这时激活逆变器系统控制器，前面显示板亮起。
5、用万用表测试屋面两个区域太阳能光伏系统到逆变器的开路电压，通过测试，发现电压正常，符合逆变器输入要求。
6、闭合逆变器直流侧的开关。
7、逆变器正常启动，面板指示灯（绿色）亮起，逆变器开始正常巡检工作，系统调试完毕。
8、并网点断路器断开，逆变器立刻停止输出（防孤岛）；交流配电箱内的隔离开关断开（存在明显断开点），配电箱内的接触器立即断开，从而和电网隔离。
9、当电网停电时，接触器会自动断开，断开电网的供电回路，逆变器在防孤岛作用下立即停止输出，防止对电网的反送电。
太阳能光伏并网系统调试结论
附件A 光伏并网系统并网调试检查表
附件1
并网逆变器调试检查记录表：
交流并网柜调试检查记录表
光伏组件调试检查记录表
数据采集器检查记录表。
光伏并网发电系统调试报告
2
设备安装应牢固可靠,柜门开启方便 连接线具有明确标识，接线牢固可靠，无松 动 连接线绝缘阻值检查 进线、出线对地阻值在正常范围，无碰壳现 象 汇流总输出 开路电压测量，电压值应在逆变器允许电压 汇流箱输 范围内 至逆变器编 入编号 号 并网前开路电压 并网后工作电流 V A V A V A V A V A V A V A V A V A V A V A V A V A V V A A
3
电压表显示
显示正常 监理（建设）单位验收结论：
施工单位检查评定结果：
项目专业调试人员 （签章） 日期：
签 字 栏师(负责人) （签章） 日期： 年 月 日
施 工 单 位 资 料 员 技术负责人 质 检 员 检测人员
交流配电柜调试记录表 项目名称 建设单位 监理单位 总承包单位 施工单位 设备厂商 调试 步骤 1 太阳星城光伏发电工程及其配套工程 编号 湖南天景名园置业有限责任公司 产品型号 深圳市招商工程项目管理限公司长沙分公司 产品编号 安装位置 长沙美能电力设备股份有限公司 测试日期 天气情况 调试记录 设备安装和固定情况 检查 连接线情况检查 技术要求及调试内容 自检结果 验收记录
并网光伏电站调试报告
4
开关分合闸检查
开关分合闸灵活可靠
5
接地检查
是否有可靠接地
6
防雷检查
是否具有防雷设施
第四部分：逆变器现场检验
1
本体检查
厂家
2
型号
3
外观检查
外观无划痕，柜体无明显变形
4
安装检查
安装牢固、可靠
5
电气连接检查
连接牢固，无松动
6
接地检查
具有可靠接地
7
人机界面检查
主要参数显示清晰明确
8
按键操作正常
4
开路电压测量值（v）
5
光伏支架
支架安装符合图纸要求
6
组件与支架的防雷措施符合要求
第二部分：综合布线现场检验
1
直流侧电缆
电缆型号
2
线缆敷设符合图纸要求
3
交流侧电缆
电缆型号
4
线缆敷设符合图纸要求
第三部分：交直流配电箱现场检验
1
外观检查
外观无破损、箱体无明显变形
2
箱内检查
箱内无碎屑或遗留物等
3
内部元器件
分布式光伏发电系统
调试报告
*******公司
调试日期：
分布式并网光伏发电项目验收确认书
项目名称
项目装机容量
kw
并网电压
V
主体工程完工时间
年月日
验收日期
年月日
当日天气
验收时间
时分
以下由现场调试人员填写
第一部分：光伏组件及固定支架现场检验
序号
检验项目
检验标准
检验记录
1
光伏组件
组件数量
光伏发电系统调试报告
光伏发电系统调试报告一、调试目的本次调试的目的是确保光伏发电系统能够正常运行，并满足设计要求。
通过调试过程中的测试和分析，我们将验证系统的稳定性、可靠性和效率。
二、调试步骤1. 确认系统组成和连接首先，我们需要确认光伏发电系统的组成和连接方式。
系统通常由光伏阵列、逆变器、电池组和配电箱组成。
确保所有组件之间的连接正确无误，电缆连接牢固可靠。
2. 检查电池组和逆变器参数检查电池组的容量和逆变器的额定功率，确保二者匹配。
如果电池组容量不足，可能无法满足需求；如果逆变器功率过大，可能会导致系统过负荷。
3. 测量光伏阵列输出电压和电流使用万用表或数字电表测量光伏阵列的输出电压和电流。
确保阵列输出符合设计要求，以验证阵列的工作状态。
4. 检查逆变器工作状态观察逆变器的指示灯，确保其处于正常工作状态。
如果发现异常情况，及时查找故障原因并进行修复。
5. 测试逆变器输出电压和频率使用数字电表测量逆变器的输出电压和频率。
确保逆变器输出符合设计要求，以保证接入电网的稳定性。
6. 检查电池组的充电和放电状态确认电池组的充电状态和放电状态是否正常。
充电状态过高或过低都会对系统的稳定性和寿命产生负面影响。
7. 测试系统的故障保护功能模拟故障条件，如电网停电、电池组故障等，检查系统的故障保护功能是否正常。
确保系统在故障发生时能够自动切换到备用电源或保护自身。
8. 检查配电箱的安全性检查配电箱的接线是否牢固，确保安全开关和熔断器的正常工作。
配电箱应具备过载保护和漏电保护功能，以保证系统的安全性。
三、调试结果与分析通过对光伏发电系统的调试，我们得出以下结论：1.系统的组成和连接正确，所有组件之间的连线牢固可靠。
2.电池组和逆变器的参数匹配，能够满足系统的需求。
3.光伏阵列的输出电压和电流符合设计要求，阵列工作正常。
4.逆变器处于正常工作状态，输出电压和频率稳定。
5.电池组的充电和放电状态正常，符合设计要求。
6.系统的故障保护功能可靠，能够有效应对故障情况。
光伏并网逆变器调试报告正式版
设备厂家
安装位置
调试
步骤
调试项目
技术要求及调试内容
自检
结果
验收
记录
1
设备安装情况检查
设备安装应牢固可靠,操作方便
2
连接线情况检查
连接线具有明确标识，接线牢固可靠，无松动
3
供电电源检查
供电电源应使用单一线路，避免经常断电的因素存
在
4
系统设置
按要求设置查询的设备台数、通讯地址等，各设置
6
辐照传感器位置校
准
辐照传感器正向朝南安装，避免中间的避雷针的光照 阴影挡住玻璃球面，同时需要校准辐照传感器的水 平，以免影响全天的气候测量（即气泡位于观察口的 正中间位置）
7
风向传感器位置校
准
风向传感器的指向定位标置应指向正北方向，现场
应使用指南针进行校准
8
与数据采集器的通
讯情况
通讯顺畅，数据采集器能搜索到环境监测仪设备，通
并网时单路串列电流实际值与显示值测量记录：
回
路
显示值
测量值
回
路
显示值
测量值
1#
A
A
9#
A
A
2#
A
A
10#
A
A
3#
A
A
11#
A
A
4#
A
A
12#
A
A
5#
A
A
13#
A
A
6#
A
A
14#
A
A
7#
A
A
15#
A
A
8#
A
A
16#
完整word版,光伏并网系统调试验收报告(2016.04
光伏并网系统调试验收报告项目名称：山东康洋电源有限公司380KW光伏电站报告编号：SYC2016012拟制单位:山东乐能电力工程有限公司拟制日期：2016-09-22山东乐能电力工程有限公司一、系统调试整体信息序号类别内容备注1 调试日期2016-09-222 调试地点3 调试人员5 系统配置逆变器主机12台调试记录表共 1 份交流配电计量箱1台光伏汇流箱1台二、系统调试结论调试项目达标条件自检结果验收意见交流配电柜符合要求，功能正常合格并网逆变器符合要求，功能正常合格系统通讯符合要求，功能正常合格施工单位检查评定结果：设备均正常运行，各项功能正常，达到设计标准。
调试人员：日期： 2016年 09月22日并网逆变器调试报告（记录表） 编号：syc2016002-1项目名称 山东康洋电源有限公司380KW 光伏电站 产品型号 30KW ×12台业主单位 山东康洋电源有限公司产品编号设备厂家 山东乐能电力工程有限公司安装位置高泽镇工业园 调试 步骤调试项目技术要求及调试内容自检 结果验收 记录 1设备安装情况检查 设备安装应牢固可靠,柜门开启方便合格 合格连接线情况检查 连接线具有明确标识，接线牢固可靠，无松动合格 连接线绝缘阻值检查 进线、出线对地阻值大于10兆欧，无碰壳现象 合格 设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）合格2 逆变器运行参数 正常运行时逆变器运行数据记录合格L1-L2\N 电压 380V L1电流 30A L2-L3\N 电压 380V L2电流 30A L3-L1\N 电压 380V L3电流 30A 电网频率 50HZ 直流电压 680V 输出功率 33KW 直流电流 42A 机内温度 42℃ 日发电量 80KWh 总发电量80KWh CO2减排120Kg3 逆变器LCD 显示液晶屏显示正常，字符清晰 时间校对合格4 逆变器启动、停机、待机试验电网正常时，直流电压大于启动电压，等待1-5分钟左右逆变器启动运行；当交流侧功率小于500W 连续10分钟机器待机；通过LCD 上操作按键，执行启停机命令，逆变器能正常启停机 合格紧急停机测试 触动紧急停机按钮，机器立即停止工作 合格 防孤岛效应保护 电网失电，逆变器应在0.2秒内停止输出 合格 上位机通讯测试逆变器和上位机通讯流畅，无数据丢失合格施工单位检查评定结果：设备正常运行，各项功能正常，测试合格项目专业调试人员： （签字/公章）日期： 2016年 09月 22日交流配电柜调试记录表编号：syc2016002-2 项目名称山东康洋电源有限公司380KW光伏电站产品型号GGD业主单位山东康洋电源有限公司产品编号设备厂家山东乐能电力工程有限公司安装位置高泽镇工业园调试步骤调试项目技术要求及调试内容自检结果验收记录1 设备安装情况检查设备安装应牢固可靠,柜门开启方便合格连接线情况检查连接线具有明确标识，接线牢固可靠，无松动合格连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象合格设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）合格2 合闸前测量电网输入端的电压、频率电网电压值应在逆变器允许电压范围内合格电压范围：线电压测量相电压测量Uab 380V Uan 220VUac 380V Ubn 220VUbc 380V Ucn 220V频率： 50 Hz3 逆变器1并网运行时记录工作数据电网电压测量并网后工作电流合格Uab 380V L1相 30AUac 380V L2相 30AUbc 380V L3相 30A6 计量表显示显示正常合格施工单位检查评定结果：设备正常运行，各项功能正常，测试合格项目专业调试人员：（签字/公章）日期： 2016年 09月22日光伏阵列汇流箱调试记录表编号： syc2016002-3项目名称山东康洋电源有限公司380KW光伏电站产品型号GGD业主单位山东康洋电源有限公司产品编号设备厂家山东乐能电力工程有限公司安装位置高泽镇工业园调试步骤调试项目技术要求及调试内容自检结果验收记录1 设备安装情况检查设备安装应牢固可靠,柜门开启方便合格连接线情况检查连接线具有明确标识，接线牢固可靠，无松动合格连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象合格设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）合格2 太阳能电池串列输入开路电压测量，并网之前检测直流侧电压是否符合并网要求串列电池板开路电压应在逆变器允许电压范围内单路电池板串列开路电压测量记录:第1路 790V第2路790V第3路790V第4路790V3 并网发电时,合上汇流箱输出空开,检测汇流箱直流输出电压以及每一路串列电池板工作电流实际值与数码管显示值是否基本一致并网时单路串列电流实际值与显示值测量记录：回路测量值1# 5.2A2# 5.2A3# 5.2A4# 5.2A施工单位检查评定结果：设备正常运行，通信畅通，各项功能正常，测试合格项目专业调试人员：（签字/公章）日期： 2016年 09月 22日。
光伏发电工程调试报告
光伏发电工程调试报告《邀变器、发电板、配电箱)
一、工程简介
分布式光伏发电项目, 位于
该项目于年月日建设完成。
二、设备安装情况
本项目总装机容量kw : 采用块WP太阳能电池板配置台逆变器,采用接地,接地电阻Ω：以V接入。
交流控制箱内元器件完好,连接线采用62铜线,连接牢固无松动。
具有明显开断指示、具有开断故障电流能力:具备施压跳闸功能,施压跳闸定值整定为20%UN、10秒,防雷装置符合GB50169规定和要求：
三、设备运行前调试
1、外观检查
A、电池板接线正确,牢固可靠,采用62铜线连接,设有接地保护：
B、逆变器接线正确,牢固可靠,设有接地保护,符合设计要求：
C、交流配电箱内元器件完好,无受潮、脱落、锈蚀、放电等痕迹,设有接地保护：
2、运行前调试
A、拉开明显断开点刀闸,失压跳闸模块正常断开,逆变器≤02秒停止工作：
B、合闸送电,欠压模块60秒延时启动,逆变器30秒后软启动：
C、通过触摸逆变器LCD按键,可读取直流电压、直流电流、交流电压、交流电流、时时功率、功率因数等相关信息,可执行启动、停机功能：
D、触动紧急停机开关,可实现立即停止工作：
四、设备并网前运行稳定,无不安全因素,接地良好,符合《分布式光伏发电项目接入系统方案》要求,可并网运行：
调试人：
调试单位(盖章)：。
380伏分布式光伏并网前单位工程调试报告
380伏分布式光伏并网前单位工程调试报告分布式光伏并网前单位工程调试报告一、工程概述本次工程是一处380伏分布式光伏系统的并网前调试工程。
该系统的总装机容量为xxxKW，分为x个子阵，每个子阵容量为xxxKW。
工程调试过程主要包括子阵电气部分的调试、开关柜及逆变器的调试、系统的整体联动调试等。
二、调试内容及步骤1.子阵电气部分调试1)检查子阵电缆、接线盒及保护装置的接线是否正确、牢固。
2)测量子阵内组件的电压、电流以及温度等参数，确保参数正常。
3)检查子阵与集电线路的连接，确保连接牢固可靠。
4)检查子阵电请器及CCU等设备的接线是否正确。
2.开关柜及逆变器调试1)检查开关柜内开关、断路器与隔离开关等设备的接线是否正确。
2)检查逆变器的接线是否正确，保证逆变器与电网之间的连接无误。
3)对逆变器进行初次启动及参数配置，确保逆变器能正常工作。
3.系统整体联动调试1)检查汇流箱与逆变器间的电缆接线是否正确。
2)通过监控系统对电流、电压、功率等参数进行监测，确保系统各组件工作正常。
3)运行并网试验，监测系统并网时的电流、电压及频率等参数，确保符合电网要求。
三、调试结果与问题处理1.调试结果经过以上的调试工作，系统的各个部分都能正常运行，满足并网要求。
子阵电气部分、开关柜及逆变器都通过了相关的参数测试，能够安全、稳定地与电网连接。
2.问题处理在调试过程中，遇到了一些问题，主要包括子阵电气部分的接线问题、逆变器的参数配置问题等。
通过及时排查及处理，解决了这些问题，确保了系统的调试质量。
四、调试心得与建议1.调试心得通过此次调试工作，我深入了解了分布式光伏并网系统的工作原理和调试流程，掌握了相关设备和仪表的使用方法。
同时，我还了解了常见的问题及问题处理方法，在实践中积累了很多经验。
2.调试建议在以后的调试工作中，建议在调试前对设备进行全面检查和测试，确保设备的质量和性能达到要求。
另外，要注重与设计单位和施工单位之间的沟通，及时解决问题，保证调试工作的顺利进行。
光伏电站电气调试报告
光伏电站电气调试报告 This model paper was revised by the Standardization Office on December 10, 2020XXXX20MW光伏电站项目电气调试报告批准审核编制2016 12 10一、编制说明本调试大纲适用于光伏发电项目安装工程中电气安装工程各设备的调试试验。
主要包括：真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、电力电缆、35KV及以下配电装置、厂用电装置等设备的一次试验及二次检验；二次系统的调试工作包括：保护装置、二次回路试验等；全厂所有电气一次设备按GB50150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。
综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995-2006中要求及实际情况调校、检验，特殊保护装置参照出厂产品技术条件进行调校。
二、编制依据施工图纸施工规范《电气装置安装工程电气设备交接试验标准》 GB50150-2006《施工现场临时用电安全技术规范》 JGJ46-2005《继电保护和电网安全自动装置检验规程》 DL/T995-2006随机资料三、35kV高压柜试验项目：真空断路器1、测量绝缘电阻；采用5000V兆欧表，不低于4000兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地76KV,断口76KV；4、测量断路器主触头的分、合闸时间，测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。
5、测量分、合闸线圈的绝缘电阻和直流电阻，应符合规定；6、断路器操动机构的试验；互感器1)测量绕组的绝缘电阻；2）交流耐压试验；相对二次及地76KV一分钟；3）测量绕组的直流电阻；4）测量接线组别和极性；5）误差测量；支柱绝缘子1)测量绝缘电阻；2）交流耐压试验；试验电压76kV 1分钟。
避雷器1)测量绝缘电阻；2）测量直流泄露电流；3检查放电计数器动作情况及临视电流表指示。
分布式光伏发电项目并网验收调试报告
电站不允许并网，待系统的电
压和频率恢复正常，需延时
20s～5min后才允许并网。
第六部分：电能控制及监测检查
1
频率保护检查
48Hz～49.5Hz频率范围内，每
次频率低于49.5Hz时要求至少
能运行10min；
49.5Hz～50.2Hz频率范围内连
续运行；
50.2Hz～50.5Hz频率范围内，
每次频率高于50.2Hz时，要求
至少能连续运行2min，但同时
具备0.2s内停止向电网线路送
电的能力。
2
电压保护检查
正常运行的并网点电压最低限
值为90%额定电压；
并网点电压跌至20%额定电压
时，能够保证不脱网连续运行
1s；
并网点电压在发生跌落后3s
内能够恢复到额定电压的90%
时，能够保证不脱网连续运行。
8
防雷检查
组件与支架需有防雷措施
第二部分：综合布线现场检验
1
直流侧电缆
电缆型号
2
电缆根数
3
走线合理不杂乱
4
无明显暴露在外的部分
5
交流侧电缆
电缆型号
6
电缆根数
7
走线合理不杂乱
8
无明显暴露在外的部分
第三部分：交直流配电箱现场检验
1
外观检查
外观无破损、箱体无明显变形
2
箱内检查
箱内无碎屑或遗留物等
3
内部元器件
元器件无松动、脱落
4
开关分合闸检查
开关分合闸灵活可靠
5
接地检查
需有可靠接地
6
防雷检查
直流侧与交流侧均有防雷设施
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxxx光伏发电系统
调试报告
项目名称：
xxxx
建设单位：
xxx
监理单位：
xx
总包单位：
xx
分包单位：
xx
光伏并网系统调试过程记录表
1、调试前、对照附件A 光伏并网系统调试检查表、依次对照各个检查项目进行检查，要求所有项目都符合要求。
2、检查并确保逆变器电网开关（AC开关）设置为零（水平位置）。
直流侧输入开关处于断开位置。
3、打开交直流配电柜，检查所有空开、刀闸开关都处于断开位置。
4、合上刀闸开关，然后再合上配电柜1AA6第五路开关，用万用表检查空开上端市网电压是否正常，记录数据。
电压符合要求，合上市电输入空开，这时市电输入到逆变器，这时激活逆变器系统控制器，前面显示板亮起。
5、用完用表测试屋面两个区域太阳伏能光系统到交直流柜的开路电压，测试数值记录到附件B（汇流箱汇流后电压测试记录表）。
通过测试，发现电压正常，符合逆变器输入要求。
6、闭合逆变器标记为H和L的开关，然后再闭合交直流配电柜内直流输入空开。
7、闭合逆变器AC开关，顺时针旋转AC开关至竖直位置。
8、逆变器正常启动，面板指示灯run亮起，风扇开始正常工作，交直流配电柜电能表、电流表都正常工作。
系统调试完毕。
太阳能光伏并网系统调试结论
日期：2012年7月22日
附件A 光伏并网系统并网调试检查表
附件B 汇流箱汇流后电压输出测试表。
