Layout鲫鱼塘――PADS Layout导出元件坐标探究
2016新编pads导出坐标文件的方法

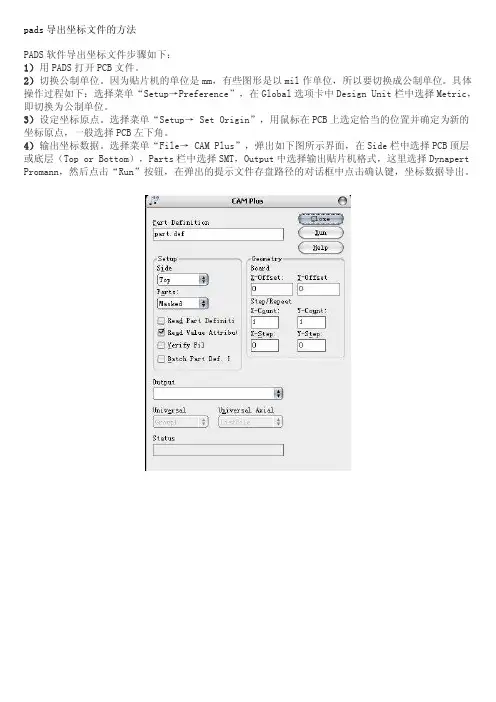

pads导出坐标文件的方法PADS软件导出坐标文件步骤如下：1）用PADS打开PCB文件。
2）切换公制单位。
因为贴片机的单位是mm，有些图形是以mil作单位，所以要切换成公制单位。
具体操作过程如下：选择菜单“Setup→Preference”，在Global选项卡中Design Unit栏中选择Metric，即切换为公制单位。
3）设定坐标原点。
选择菜单“Setup→ Set Origin”，用鼠标在PCB上选定恰当的位置并确定为新的坐标原点，一般选择PCB左下角。
4）输出坐标数据。
选择菜单“File→ CAM Plus”，弹出如下图所示界面，在Side栏中选择PCB顶层或底层（Top or Bottom），Parts栏中选择SMT，Output中选择输出贴片机格式，这里选择Dynapert Promann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。
电力安全月工作总结[电力安全月工作总结]电力安全月工作总结2011年3月1日至3月31日为我公司的安全生产月，**变电站围绕;夯实基储提高素质、树立标杆、争创一流;的主题，开展了丰富多彩、形式多样的具体行动：通过看板形式宣传安全第一、预防为主的方针；通过48+4的学习机会，进行安全生产大讨论；通过安全活动进行查找本站的隐患的活动，电力安全月工作总结。
形成了;人人学会安全，层层尽责保证安全;的良好氛围，使我站的安全生产工作又上了一个新的台阶。
本站安全生产月活动具体工作如下：1.开展安全月活动宣传工作，大家坐在一起讨论活动的主题、学习实施纲要、讨论各个实施阶段的活动安排。
深刻反思11.3事故，汲取事故教训，每人写了一份11.3事故反思，并对本站的安全管理、记录报表、规章制度、培训工作、事故隐患每个值班员都谈了自己的看法和建议，对站内管理每个人都倾注了最大的热情，可见11.3对每一个值班员的触动是刻骨铭心的，安全月的必要开展对变电站各项工作的促进，尤其对值班员安全意识、主人翁精神的影响最为深刻。
Layout鲫鱼塘――PADS PCB封装与元件库创建技巧
PADS PCB封装与元件库创建技巧 以下内容为本人在日常工作中使用软件的经验总结，发出来和大家交流一下。
有不对之处欢迎大家指正，批评就免了吧！( ^__^ ) 可能人说用PADS做元件库麻烦，有专门的建库软件用起来快。
但不是每个人都会去用专门的建库软件来建库，必竟软件自戴的建库功能建出来的库不会有问题，别的软件就难说了！一.减少做PCB元件焊盘时间不知道大家有没发现在建库的工作中要花相当一部分时间制作焊盘，如果每做一个元件封装都要重新制作焊盘是相当费时间的，有没有简单的办法呢？且听我慢慢道来！看到上面这个图我不知道大家明白点什么没有？其实我的方法很简单，就是将常用的元件焊盘做好一个档案，在做元件库时先打开这个档案，要用时直接选择要的焊盘复制过去就好了。
贴片元件焊盘也是同理哟！二.元件库的整合可能有时候所需要的元件不在同一个库又想复制到一个库里，可以在Library Manager里选中所要复制的元件，然后点Copy按钮，如下左图；在出现的Save PCB Decal to Library对话框的上面选择要保存的元件库，如下右图，点OK按钮。
上面讲的这种方法只适合单个或几个元件的复制，因为如果我们多选就会发现Copy按钮是灰色的（看下图1），不能进行复制操作。
办法当然是有的，可以看到右边的Import…和Export…按钮不是灰色的，那何不试一下？点Export…按钮，出现Library Export File对话框时选好保存位置（看下图2）。
然后在Library Manager上面的Library处选好要导入的元件库（如下图）。
然后点Import…按钮，在出现的Library Import File对话框里找到刚才导出的元件库，点打开按钮(如下图)。
在后续出现的对话框上点OK.(注意：如果对话框提示你导入的元件封装元件库里已经有了，就要选择是否导入元件封装)此方法对应Library Manager里的四个项目都是有效的。
Layout鲫鱼塘――Allegro学习(五)之导网表
Layout鲫鱼塘――Allegro学习（五）之导网表用Capture设计的原理图转入Allegro中有两种方式：第一种，第三方软件导入netlist的方式第二种，针对Cadence产品的直接导入方式，也称为新转法。
由于很多情况下，原理图做得不是很规范及原理图里由原理工程师个人喜好，加了很多Allegro不认取的特殊符号，用Cadence产品的直接导入方式经常会错误导致导网表不成功，所以现在主要介绍用第三方软件导放的方式。
（用第三方兼容非法字符工具OR2A.exe）首先在ORCAD里点创建网表图标，如下图然后选Allegro.dll及更改输出网表名和输出路径。
点确定后生成网表。
然后用OR2A.exe工具生成兼容非法字符的网表。
把OR2A.exe文件复制到与出输的网表放在同一目录下，然后双击OR2A.exe，如下图在Enter input filename: 这里填入刚才ORCAD里导出的网表名，如我刚才导出的是1.所以我在上面填，然后按回车，然后输出新的兼容非法字符网表名。
出现下图然后按回车输出了新网表。
接着要在Allegro里导入新的网表。
接着在弹出的窗口中选择下面几项。
然后选Other点选右上角的Import Other导入网表，完成后，这里网表已经成功导入Allegro里了。
在Allegro里要有板框才能放置元件的，所以要先确定板框。
（下节讲明DXF TO PCB)假设板里已经有板框了，然后按下图操作。
然后在弹出的窗口中点Place。
注意：是点Place而不是点OK。
切记！看下图这样原理图里的元件就放置在板框外了。
然后根据原理图来布局、走线。
结果如下图下一节将讲导结构图到Allegro.制作：坐椅待币。
Layout鲫鱼塘――CAM350 GerBer文件检查、对比教程
Layout鲫鱼塘――CAM350 GerBer文件检查、对比教程1.GerBer文件读入设置读入Gerber一般用自动读入，操作：File ->Import -> AutoImport… ，注意上图中读入时所选的单位，因为一般软件在导出Gerber时默认是英制单位，所以在导入也要选English（英制），其它选项都用默认选项。
2.读入Gerber文件显示比列不一至很容易就可以看出下面1图有一层和其它层的显示比列不一样，大了很多。
重新读入一次Gerber看有没有什么不同的地方？读入时选单位选Metric，看第二图。
读入档案时用English（英制）单位软件自动更正错误的功能是在CAM35010以后的版本才有的功能。
3. Gerber文件的单层读入操作：File -> Import -> Gerber DaTa… ,然后按下图中的提示操作。
在出现的对话框里选择单个Gerber文件读入就是单层。
4. Gerber Plotter SetupGerber文件导入选项设置，操作：File -> Setup -> Photo plotter，出现下面的对话框。
在下面第二图中将红框中的选项选中，因为如果档案很大，这几项不选单层可能会分成几层显示，软件默认不选的。
5. Gerber文件对比（1）按上面的方法把两个Gerber文件分两次读入，读入看左图中左边的Design Data窗口。
（2）选择对比的两个层，操作：Analysis -> Compare Layers… ,出现右图设置对话框。
一般按图中的选择方式设置对比即可，如果想对比更细致可以在Normal Comparison后面选0.1 ，然后点按钮即可。
下图可以看到两层图对比的结果，对比之后两层有不同的地方软件会自动用白色的框框出来。
（3）也有一些情况是两层无法进行直接对比，如右下图，要对比的两层没有对齐。
还有些是要对比的两个层相反。
Layout鲫鱼塘—PADS 宏相关操作之学会看宏程序

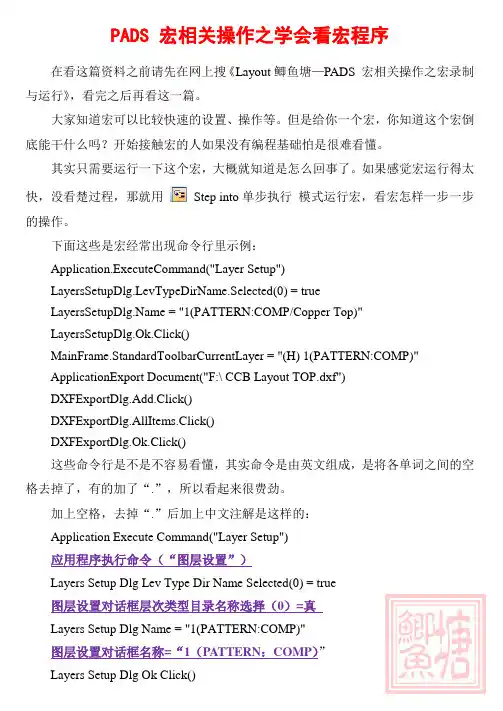

PADS 宏相关操作之学会看宏程序在看这篇资料之前请先在网上搜《Layout鲫鱼塘—PADS 宏相关操作之宏录制与运行》，看完之后再看这一篇。
大家知道宏可以比较快速的设置、操作等。
但是给你一个宏，你知道这个宏倒底能干什么吗？开始接触宏的人如果没有编程基础怕是很难看懂。
其实只需要运行一下这个宏，大概就知道是怎么回事了。
如果感觉宏运行得太快，没看楚过程，那就用Step into单步执行模式运行宏，看宏怎样一步一步的操作。
下面这些是宏经常出现命令行里示例：Application.ExecuteCommand("Layer Setup")LayersSetupDlg.LevTypeDirName.Selected(0) = true = "1(PATTERN:COMP/Copper Top)"LayersSetupDlg.Ok.Click()MainFrame.StandardToolbarCurrentLayer = "(H) 1(PATTERN:COMP)"ApplicationExport Document("F:\ CCB Layout TOP.dxf")DXFExportDlg.Add.Click()DXFExportDlg.AllItems.Click()DXFExportDlg.Ok.Click()这些命令行是不是不容易看懂，其实命令是由英文组成，是将各单词之间的空格去掉了，有的加了“.”，所以看起来很费劲。
加上空格，去掉“.”后加上中文注解是这样的：Application Execute Command("Layer Setup")应用程序执行命令（“图层设置”）Layers Setup Dlg Lev Type Dir Name Selected(0) = true图层设置对话框层次类型目录名称选择（0）=真Layers Setup Dlg Name = "1(PATTERN:COMP)"图层设置对话框名称=“1（PATTERN：COMP）”Layers Setup Dlg Ok Click()图层设置对话框单击确定Main Frame Standard Toolbar Current Layer = "(H)主框架标准工具栏当前图层=“（H）Application Export Document("F:\ CCB Layout TOP.dxf")应用程序导出文件("F:\ CCB Layout TOP.dxf")DXF Export Dlg Add Click()DXF导出对话框添加单击DXF Export Dlg AllItems Click()DXF导出对话框全部删除单击DXF Export Dlg CopperPour = falseDXF导出对话框覆铜=假DXF Export Dlg Ok Click()DXF导出对话框[确定]Options Dlg Backup Dlg Number Of Backups = "9"备份选项对话框对话框备份数=“9”对于以上代码，有几点总结：（1）Application Execute后面通常一般是要打开对话框或点击菜单；（2）代码中有“Dlg”的一般是在进行对话框操作；（3）代码中有“Click()”的一般是按钮操作；（4）代码中有“= true”或“= false”一般是有选项操作，“true”表示选中，而“false”表示不选中；（5）代码中“=”后面“”中是宏录制时输入的内容，比如：=“9”制作：☆好好生活★。
PADS9.3--PADS-Layout-PCB坐标导出模板制作流程
PADS9.3 -PADS Layout PCB坐标导出模板制作流程
1、在桌面上找到PADS Layout的快捷方式，双击或右击打开并运行如下图 1、图 2所示。
图 1
图 2
2、选择并点击上面菜单栏中的“Tools”，可以看到下拉菜单如下图3
图 3
3、选择“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，如图 4。
图 4
4、在向导中选择“PADS Layout Script Wizard”，然后点击“Run”，之后按照下面的步骤进行操作。
5、点击“Next”，在出现的向导中选择导出的坐标的格式，一般默认为Noteoad格式，这里我设置为Excel格式，之后点击“Next”，如图 7。
图 6
图 8
图 10
图 12
最后，选择“Finish”即可完成模板的创建，或可以点击“Finish & Run Report Now”，既可以出现EXCEL表格形式的坐标文件。
今后需要导出PCB上元器件坐标时，即可从“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，并在向导中选择“Excel-M”，然后点击”Run“即可。
图 13
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
PCB坐标文件的导出方法与步骤
AD系列软件导出工厂所需坐标文件的方法如下：1、设置坐标原点：由于不同的贴片机器对于板子的坐标原点设定一般是不同的，我们可以任意选曲一种机器作为默认的坐标原点。
譬如说FUJI的贴片机一般是以PCB左下角为坐标原点，我们就在菜单里面选取“编辑(E)”－>“原点（O）”->“设置(S)”，然后将鼠标移动到PCB左下角，电鼠标左键确定即可。
2、导出坐标数据：导出坐标数据的方法和99se不同，我们需要在选取“文件(F)”->“装配输出(B)”->“Generates pick and place files”,点击之后出现选取输出的文件格式和输出坐标的单位，我们一般是选择TXT和公制的，这个根据不同的需求来选择；然后再点击确定，AD就会将坐标文件输出，输出的文件储存在早先设定的项目输出文件的目录里。
2011-9-23以下来自互联网：PCB坐标文件的导出方法与步骤本文来自: 原文网址：/articlescn/pcb/0079881.html.PCB坐标文件的导出方法与步骤现代电子生产企业的设计部门几乎全部采用PCB软件进行电路设计，生产制造部门也大量使用贴片机、插件机等自动化设备进行生产，如何在这两者之间建立起有效的联系，进而提高生产效率、降低生产成本是工艺技术人员研究的目标。
事实上，SMT生产线中加工设备编程所需的大多数特征数据完全可以从PCB设计文件中获取，例如元件在PCB 上的位置坐标、PCB的整体描述数据等等。
我们可以直接从PCB设计文件中导出相应的CAD 坐标数据，并与设计部门提供的BOM（Bill of Material，物料表）文件合并后转换为能驱动贴片设备运行的贴片程序，然后通过磁盘、U 盘、网络或RS-232C 接口等传送到加工设备的控制计算机中直接驱动数控加工设备。
这样不仅节省了数据准备及编程时间，也提高了数据精度、杜绝了人工处理数据时所出现的差错和数据不完整性。
PADS输出SMT坐标文件
PADS输出SMT坐标文件我们在进行SMT贴片时，需要用到器件的坐标文件，下面介绍几种从PADS Layout输出坐标文件的方法。
目录一、利用CAM插件输出坐标文件二、利用Basic Scripts工具输出坐标文件三、设置Basic Scripts工具一、利用CAM插件输出坐标文件1、点击File→CAM Plus2、Side选择TOP，代表当前导出的是TOP面器件的坐标，Parts 选择SMT，Output Format选择Dynapert Promann，点击运行，TOP面运行之后，Side再选择Bottom，再运行一次。
3、点击确定。
4、然后显示的就是坐标文件所在的目录。
5、按照上面的目录，找到坐标文件，注意：有两个文件，DYNPROSB和DYNPROST。
以上，利用CAM插件的方式导出坐标文件就完成了。
二、利用Basic Scripts工具输出坐标文件1、点击T ools→Basic Scripts2、点击17-Excel Part List Report后，再点击Run运行。
3、运行之后就自动了生成了Excel格式的坐标文件。
有的人在Basic Scripts界面下发现没有17-Excel Part List Report 这一项，我们可以点击Load File，会自动跳到PADS的安装目录下，我们选择第17项，加载后再Run。
三、设置Basic Scripts工具1、点击PADS Layout Script Wizard→Run2、点击Next3、选择Microsoft Excel，再点击Next。
4、选择PCB-Based Reports后，点击Next。
5、点击Next6、继续点击Next7、右边是我们要输出的内容；根据需要进行Add和Remove，Up和Down来对这些输出信息进行排序。
其中Position X和Position Y就是我们需要输出的坐标文件。
8、继续点击Next9、点击Finish&Run Report Now，即可输出坐标文件。
PADS导出贴片机坐标方法
PADS导出贴片机坐标方法PADS是一款广泛使用的电子设计自动化(EDA)软件，用于电子电路设计和PCB布局。
在PCB设计完成后，导出贴片机的坐标是一个必要的步骤，以便快速高效地进行贴片和焊接工艺。
以下是一种常用的PADS导出贴片机坐标的方法：1. 打开PADS Layout和Assembly软件，加载PCB文件。
2. 进入焊接层，在“工具”菜单下选择“Extraction Setup”。
3. 在“Setup”对话框中，选择“Placement Extraction”选项卡。
4. 确保“Mark origin”复选框已选中。
这将确保导出的贴片机坐标是相对于原点的。
5. 在同一对话框中，在“Output Files”选项卡中选择输出文件类型。
常见的类型包括.csv、txt和.excel。
6.点击“OK”保存设置并关闭对话框。
7. 返回到焊接层，选择“Tools”菜单下的“Extract”选项。
9. 通过拖动鼠标选择要提取组件的区域，或者使用“Select all”按钮选择所有组件。
10.点击“OK”开始提取。
11.提取完成后，导出的坐标文件将存储在您在第5步中选择的目录中。
12. 打开导出文件，并确保坐标信息按照正确的格式进行排列。
通常，每个组件的坐标信息将包括设计ator、X坐标、Y坐标和旋转角度。
13.根据贴片机的格式要求，对坐标文件进行必要的修改和调整。
例如，一些贴片机可能要求使用特定的分隔符、单位或坐标系统。
14.保存并导出最终的贴片机坐标文件。
16.在贴片机上设置适当的参数，如进料器的位置、吸嘴的类型和速度等。
17.开始贴片和焊接工艺。
需要注意的是，该方法是一种常用的PADS导出贴片机坐标的方法，但具体步骤可能会因软件版本和配置而有所不同。
另外，为了保证贴片和焊接的准确性，建议在开始生产前对贴片机坐标进行验证和调整。
Layout鲫鱼塘—PADS Layout宏录制与修改：用宏快速修改层设置
PADS Layout宏录制与修改：用宏快速修改层设置因为公司需要统一所有档案层的设置，新建档案可以预先设置好，但是旧档案就比较麻烦，除了手动修改我想用宏程序（以下简称宏）试一下。
经过几天试验，从遇到问题到制作成功，现将始末记录如下。
1.打开一个已经做好层设置的档案，打开层设置对话框，将层名和层设置直接对照修改旧档，在修改前就打开宏录制，修改完层设置后宏也录制完成了，以后修改档案的层设置直接运行宏即可。
操作：Tools→Macros →New Macro…,出现宏录制窗口，如下图。
点击窗口中的红圆点“”开始录制宏，只要是想用宏来操作的步骤就必须在开始录制后才操作，比如，打开层设置对话框。
档案层设置修改完成后点击红方点“”结束宏录制（这个方点一般情况下是灰色的，只有在录制宏和运行宏时才会变红）。
接下来我找了几个旧档案验证这个宏，运行很顺畅，但是有几个档案运行完后我发现层设置里有几个层名并没有修改。
先打开宏录制窗口，然后用窗口上的第二个图标“打开”工具，打开宏，我发现没有修改层名对应的宏里的位置没有修改层名的操作。
部分宏程序如下：Application.ExecuteCommand("Layer Setup") = "1(PATTERN:COMP/Copper Top)"LayersSetupDlg.LevTypeDirName.Selected(1) = true = "2(DON'T USE)"LayersSetupDlg.LevTypeDirName.Selected(2) = trueLayersSetupDlg.LevTypeDirName.Selected(3) = true = "4(Inner Layer 2)"LayersSetupDlg.Ok.Click()从程序中可以看出，从第一层到第二层，修改的层名都有记录，到了第三层时却没有修改层名的记录，到第四层时又有了，运行完宏之后第三层的层名就没有修改。
PCB软件自身导出坐标数据方法
PCB软件自身导出坐标数据方法PCB软件自身导出坐标数据方法利用PCB 设计软件自身功能导出坐标数据这是最常见的坐标数据导出方法，大多数工厂都采用这种方法获取元件坐标数据，步骤大致可以分为单位切换、设置坐标原点、坐标导出三步。
下面将分别介绍一些常见 PCB 设计软件坐标数据的导出方法。
一、PADSPADS 软件是Mentor 公司出品的面向中低端用户的一款优秀电路板设计软件，目前最新版本号是 2007，PADS 软件导出坐标文件步骤如下：1、用 PADS 打开 PCB 文件。
2、切换公制单位。
选择菜单“Setup→Preference”，在 Global 选项卡中 Design Unit 栏中选择 Metric，即切换为公制单位。
3、设定坐标原点。
选择菜单“Setup→Set Origin”，用鼠标在PCB 上选定恰当的位置并确定为新的坐标原点。
4、输出坐标数据。
选择菜单“File→CAM”，在Side 栏中选择PCB 顶层或底层，Parts 栏中选择SMT，Output 中选择输出贴片机格式，这里选择 Dynapert Promann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。
二、ProtelProtel 软件是最早进入中国板级设计市场的 PCB 设计软件，本文以 Protel 99 软件为例介绍坐标文件导出方法，步骤如下：1、用 Protel99 软件打开 PCB 文件。
2、设定原点。
选择菜单“Edit →Origin → Set”，设定坐标原点。
3、导出坐标数据。
选择菜单“File→Cam Manager…”，出现输出数据向导界面，按“Next”，选择输出数据类型为Pick Place，再依次按“Next”继续，注意文件格式选择Text、单位选择Metric。
然后选择菜单“Tools→Preference…”，在弹出的 CAM Options 对话框中设定输出坐标文件所在的目录，选择菜单“T ools →Generate CAM Files”在指定路径下生成坐标文件。
Layout鲫鱼塘――DXF导入PADSLayout问题集（六）
DXF导入PADS Layout问题集DXF图导入PADS Layout因为各人所目地不一样，操作方法也不一样，结果也不尽相同！我通常是将DXF图导入PADS Layout做板框和元件封装，遇到了一些问题，后来与同行交流有些心得与大家分享一下。
通常会遇到以下几种问题（点击下面问题点会跳转到相关问题）：问题○1：不能直接转为板框问题○2：在Auto CAD里无法将图框转成封闭的框问题○3：导入后图的尺寸和Auto CAD里的尺寸不一样问题○4：图形导入不完整(一)问题○5：图形无法导入PADS或导入后消失问题○6：图形导入不完整(二)先来看一下步骤，从Auto CAD档导出DXF档，导入PADS Layout过程如下：（1）AutoCAD打开档案→文件→另存为→选择保存的“文件类型”（为保证兼容性最好选“AutoCAD 2000/LT2000 DXF”,选好保存的文件夹）→点击“保存”按钮。
（2）打开PADS Layout→File→Import…→找到刚才导出的DXF文件后点击“打开”按钮→在出现的DXF Import对话框上点“OK”.检查导入的图档，看图和Auto CAD中是否一样（包括尺寸），如果一样哪就恭喜你导入成功！如果不一样哪也恭喜你，因为你看完这篇文章就会知道为什么不一样和怎么解决这个的问题方法了。
下面分别讲解解决的方法。
问题○1：不能直接转为板框可以先在Auto CAD里先将图转为多段线，就是要将图转为一个封闭的框。
操作：选择其中一根线→输入“pedit”→输入“Y”→输入“J”→选取其它的线→回车→Esc（操作中所说的输入都是在命令行里输入引号“”里内容）；当然你也可以调用菜单：修改→对象→多段线→输入“M”→选取所要转为板框的线→回车→输入“Y”→输入“J”→回车两次验证一下图是否已经转为一个封闭的框：点一下框上的一根线，如果整个框全部被选中哪就说明转换成功了（如下图），如果只是被点的哪根线被选取说明转换没有成功。
PADS 导出元件坐标信息V1.1
PADS2004 导出元件坐标信息的方法（V1.1）在使用贴片机时需要PCB的贴片元件的坐标信息，下面是导出PCB元件的坐标信息方法。
第一种方法，使用CAM Plus，直接找贴片机对应的格式输出，若没有对应的贴片机的格式，可选择Dynapert Promann，再对文件进行编辑，得到所需的元件坐标信息。
1、打开PCB文件，将单位设为米制，Setup->Preferences->Global->Design Units->Metric2、设置原点：以某一Mark点中心为原点。
用鼠标选中某一Mark点，Setup->Set Origin3、点击File->CAM Plus，选择Side，选择Parts：SMT，在选择Output格式，点击Run第二种方法，通过Basic Script语言导出，具体方法如下。
1、设置单位为米制；2、设置原点；3、导出元件坐标信息使用Tools->Basic Scripting->Basic Scripts->Load Files 导入Deye PCB Part Position Report.bas文件，勾选In menu，点击Run。
第二次使用这个功能时，不用再导入脚本文件，直接点击Tools-> Basic Scripting->Deye PCB Part Position Report通过上面的操作后，得到所有元件坐标信息的Excel表，其中SMD列，Yes表示为贴片元件，No表示插件。
通过SMD列排序后剔除插件元件、Mark点、不贴的元件即可。
注意：表中Orient列为器件的旋转角度，这些角度是相对于所作decal库摆放的旋转角度，可能与上贴片机的角度有异。
Ref Des. Part Decal X[mm] Y[mm] Orient SMDPartTypeCD6 CD-D08P3.5 88.8577.46590No N-CD-470UF-M-16V-插件-8X12CD7 CD-D10P5 95.31567.4590No CD-1000UF-M-25V-插件-10X17CD13 CD-D5P2 92.201128.26290No CD-47UF-M-25V-插件-5X11CD14 CD-D5P2 -1.47476.61890No CD-47UF-M-25V-插件-5X11CD15 N-CD-680UF/400V-DL 55.59441.85180No CD-680UF-M-450V-插件-35X50CN11 CN-T4.8B-华富-P4.5-1147.41811.13190NoCN-T4.8B-P4.5-华富-1CP1 CN-T6.3B-P4.8 17.97388.32590No N-CN-T6.3B-P4.8-华富.CX4 CX-L18W5P15 37.89398.468180No CX-104-M-275VAC-X2-L18W5P15CY1 CY-P7.5/P10 142.47952.986180No CY-472-M-250VAC-Y2-D10P7.5CY2 CY-P7.5/P10 150.06152.8390No CY-472-M-250VAC-Y2-D10P7.5D11 DB-GBJ-W -12.38626.233270No D-D25XB60-25A-600V-GBJ-WDAS1 N-F-DAS-P25 161.5487.2190No F-DSA1-DLF1 F-07A5-DL 161.39994.04190No N-F-FUSEH-DLFUSE1 FU-D7P40 142.73119.989180No FU-15A-250V-慢断-陶瓷带引线.C29 C-0603 53.984119.633270Yes C-104-K-50V-X7R-060 3C77 C-0603 2.13189.29790Yes C-104-K-50V-X7R-060 3D1 D-SMA 90.26454.111180Yes D-HER107(US1K)-1A-8 00V-SMAD2 D-SMA 30.94478.9050Yes D-HER107(US1K)-1A-8 00V-SMAD3 D-1206 79.19784.50190Yes D-1N4148-1206(LL34) L5 L-0805 54.00688.248270Yes L-CBG201209U121-120Ω-300MA-0805L6 L-0805 64.27688.39290Yes L-CBG201209U121-120Ω-300MA-0805LED1 LED-1206-AI 7089.84290Yes LED-R-40MA-H-660NM-1206-AILED2 LED-0805-AI 91.075106.352270Yes LED-G-30MA-0805-AI M1 MARK_RQ-JL 155.23132.5860Yes O-MARK_RQR5 R-0805 13.331129.9610Yes R-1K-F-0805R34 R-0805 97.28958.618180Yes R-270Ω-J-0805R35 R-0805 23.856104.969180Yes R-5.1K-J-0805R37 R-1206 86.58933.28490Yes N-R-680K-J-1206U1 U-QFP48-0.5 57.426104.221180Yes U-TMS32028023PT-3.3 V-MCU-QFP48U2 U-SO16N 101.28484.527270Yes U-ULN2003AD-12V-SOP 16U9 U-SO8N 18.527123.7390Yes U-TLC2272ID-±8V±2.2%-SOP8U11 U-SOT223 85.39385.081180Yes U-AZ1117BH-3.3TRG1( GH17M)-3.3V-1A-SOT2 23VD1 D-SMA 113.074107.35790Yes D-1N4007-1A-1000V-SVD4 Q-SOT23 50.93590.597270Yes D-BAS40-04LT1-40V-2 00MA-5NS-SOT23VD6 D-1206 60.70567.678180Yes D-1N4148-1206(LL34)在自动插件机所需的元件宽度信息，可从插件元件的封装信息里“Part Decal”中查找，封装名称中字母的含义如下：D——直径；P——脚距；L——长度；W——宽度；H——高度；以上单位为mm；如电解电容的封装“CD-D10P5”表示元件直径为10mm、脚距为5mm。
Layout鲫鱼塘—PADS Layout宏录制与修改：用宏录制PCB修改过程
PADS Layout宏录制与修改：用宏录制PCB修改过程不得不说PADS里的宏可以做很多事，比如这次的尝试的用宏录制PCB修改过程。
因为公司内不允许使用盗版软件，而购买的PADS 软件数量非常有限。
有时项目工程师想自己修改电路图或PCB但PADS是Demo版就算在自己电脑上修改了也不能存档，所以只能做在Layout工程师边指导或亲自动手，这样就很大降低了工作效率。
所以我就尝试用Demo版的PADS 用宏录制PCB修改过程，然后档案和录制好的宏一起放到一台有授权PADS软件的电脑上，运行宏，看是不是将PCB的修改过程再现，然后存档。
其实方法很简单，但是发现却很困难！就像爱迪生发明电灯一样…..废话不多说，直接说方法，看下面截图。
打开档案后，依下面图片中数字顺序点击红框中的前三个步骤的图标后就可以开始修改档案（宏开始记录所有操作），档案修改完后点击图中数字4处保存档案图标，保存宏文件（这一步最关键）。
接着，将档案和录制好的宏一起放到一台有授权PADS软件的电脑上，打开档案。
依下面图片中数字顺序点击红框中的图标进行相关操作，执行第3步，找到并加载录制的宏文件，在左下角Output Window下点击录制的宏，再点击图中数字4处图标，可以看到档案里各处操作自动运行，就像放电影一样的回放录制的操作。
宏运行完后，这次要点击5处保存档案图标，保存档案。
这个方法我经过简单的验证确实可行，小的修改试过两次完全可行，但是大修改就不是那么顺利了。
首先，发现宏记录鼠标和移动特别多，比如移动一个元件宏会把鼠标经过的轧迹全部记录下来，导致宏文件增大不少，而且给修改宏文件带来不少麻烦，后来才知道点击工具栏上这个图标就可以解决问题，在录制宏时只要这个工具是选取状态就只会记录鼠标的起始位置，而不记录过程。
有空我会把下面这几个图标功能一一介绍经过几天试验得出以下几点需要注意的地方：1.如果有需要取消锁定的元件操作尽可能在开始录制宏之前就操作，PCB档案运行宏之前也是一样；完成上面操作后，就开始录制整个操作过程（修改颜色也必须记录在内）；2.为了更好的保护修改成果最好每隔一段时间保存一下宏文件，以免出现意外，前功尽弃；3.录制宏文件时打开档案的界面如果是中文界面，那在运行宏文件时也需要是中文界面；4.如果操作过程中有用到元件库，宏会记录元件库的位置，所以运行宏文件时需要加载对应的元件库；5.如果要删除大量铜箔或走线尽可能框选所有需要删除的，然后一次删除。
Layout鲫鱼塘――PADS Logic And Layout元件封装巧妙修改与元件库的更新
PADS Logic And Layout元件封装巧妙修改与元件库的更新一.如何从PADS Logic And Layout档中创建对应的元件库？1.首先要确保两个档案是对应的，不然会出现意想不到的问题2.在PADS Logic里执行菜单Tools—>PADS Layout...—>PADS Layout Link对话框(下图1)Desing标签页下的Compare PCB（下图2）(要选取preferences标签页下的Compare PCB Decal Assignment,否则电路图和PCB进行对比时不会对比PCB封装，下图3),如果生成一个《Logic》的文本文件，我们就通过这个文件来看电路图和PCB有那些不同之处（下图4）。
3.我个人认为如果PCB档已经确认无误就应该以PCB档为准来修改电路图与PCB达到一至，然后再进行下面的操作。
4.创建一个新的元件库，因为如果用之前有的元件库可能会出现元件名相同而造成混乱的问题。
5.在PADS Logic的电路图编辑区内点右键，选Select Parts，然后全选电路图内的所有Part点右键,选Save to Library（下图1）,在出现的Save Part Types to Library（下图2）对话框里点“Select All”按钮选取左边列表中的所有Part,在下面选择所要保存的元件库，点“OK”按钮。
原理图中所有元件都已经保存到元件库中了。
6.在对应的PCB编辑区内点右键，选Select Components，然后全选电路图内的所有的PCB封装点右键,选Save to Library... （下图1）,会出现Save Part Types And Decals to Library对话框（下图2），在左边Part下选“Select None”,在右边Decals下选“Select All”按钮选取右边列表中的所有Decal,在下面选择所要保存的元件库，点“OK”按钮。
Layout鲫鱼塘—PADS Layout宏录制与修改：用宏快速输出PCB Layout文件
PADS Layout宏录制与修改：用宏快速输出PCB Layout文件自从开始学会作用宏之后我就不断尝试各种方法使用工作中比较繁琐的事变得简单，这次我想到用宏输出PCB Layout文件。
目前还不算太简单，如果学会编程可能会使用问题变得更简单，这也是我将来的目标。
其实录制这个宏文件很简单，就是打开PCB文件，开始录制宏，然后打开文件菜单→导出…，等等操作完后结束宏录制。
实其宏关键就是记录下面这个图片当中的一些选取的层和选项，正当我为录制好的宏而得意时，验证宏文件时却发现导出的DXF文件里没有2D线。
于是我重新录制这个宏文件，这次我就对照着看我在选取各选项时宏文件的记录情况，当选取“2D Lines”时我发现宏并没有记录（下图中红框内的选项），反复几次都是一样。
这就怪了，既然宏不能自动记录，我就手动加进去，加好后保存宏文件、运行…，正好卡在我加的那一行命令，如下图框里的位置。
左下角提示“syntax error”,真见鬼，本以为我找到方法了，结果却很失望。
但是我还不死心，我看到上面有命令行里的数字是加了“（）”的，我试着给“2D Lines”里的“2”、“2D”、“2D Lines”分别加上“（）”进行尝试，但都不行。
我不是一个轻言放弃的人，我开始从另一个思路尝试。
之前我是用选取选项的方法，那可不可以用取消选项的方法呢？在操作过程中我们一般是先把需要导出的层选取然后加载到“Selected”下面，如下图。
然后再选取Select Input Items下需要的相关选项，在默认情况下，操作完“把需要导出的层选取然后加载到“Selected”下面”后，Select Input Items下所有选项都勾选的状态（下左图），我就不需要选取去掉，保留需要的（下右图），点击“OK”按钮，结束宏录制。
接着验证这个宏，运行完后用CAD打开导出的DXF文件，如我所愿，2D Lines导出来了！这个宏文件虽然已经达到基本要求，但是当我在用各种PCB文件验证时发现一些问题，比如会导出一些不需要的线之类的东西。
Layout鲫鱼塘――PADS Logic电路图转DXF方法
PADS Logic电路图转DXF档方法 因为有些公司有PADS Logic电路图转DXF特殊需要，经常有网友问有什么好的方法？其实比较简单的方法就是先将电路图打印成PDF档，然后用PDF转DXF 软件将PDF直接转成DXF档，但是这个方法有一个缺点，就是转出来的DXF 和原图差很多，特别是弧线会很不平滑。
所以我试验了下面的方法，转出来的最终效果不错哦。
在试验过程中多次请教本群CAM 350高手步行者（网名），在此表示感谢！话不多说了，开始吧！整个过程分三步，需要用到的软件：PADS Logic、CAM 350(最好是10.0版)、AutoCAD.第一步：PADS Logic导出档案。
打开原理图，执行菜单File—>Plot…，出现Plot对话框（如下图1）。
在Pen What下选Pen Plot,在File Prefix后面输入一个文件名（如果一个档案里有多张电路图，输出的文件名将不会是你输入的文件名，所以你要记一下你点击“Run”按钮输出档案时的时间，就以输出档案时间为准找输出档案），这个文件名是方便你找到输出的文件；点一下“Options…”，在出现的Options设置页面将右下角的Plot Job Name选项去掉（如下图2），否则在CAM 350将图导出来DXF时有可能出现奇怪的问题，我试验时就出个问题。
按钮你可以点一下Preview按钮看一下输出的图纸有没问题。
然后点击“Run”按钮档案就输出了。
大家可能会觉得奇怪，档案虽然已经输出了但是却没看到输出到那里。
需要找到后面这个文件夹路径，硬盘我用*号代替了。
*:\ PADS Projects\CAM。
依我刚才输入的文件名我找到-1240001.p01（如下图），如果文件名跟你输入的不一样，可以看修改日期，以你点击“Run”按钮输出档案时的时间来找输出档案。
将-1240001.p01复制到一个单独的文件夹内。
第二步：CAM 350导入并转换导出档案。
