中心供氧负压吸引系统工程方案与对策
中心供氧设计方案
中心供氧设计方案一、背景分析中心供氧是指将氧气集中供应到医疗机构中,以满足医疗设备和病人对氧气的需求。
在医院等医疗机构中,氧气是一种重要的药物,广泛应用于急救、重症监护、手术等环节中。
中心供氧的设计方案的合理性和可靠性对于保障患者的安全和医疗质量具有重要作用。
二、设计原则1.安全可靠性:中心供氧的设计必须确保供氧系统的安全可靠,以避免氧气泄漏、火灾等事故的发生。
2.灵活性:供氧系统的设计应具有一定的灵活性,能够满足不同医疗设备和病房的需求。
3.经济高效性:供氧系统的设计应具有经济高效性,能够在满足需求的前提下降低能源和物资消耗。
4.易维护性:供氧系统的设计应注意易维护性,以便对设备的维修和保养。
三、设计方案1.中心供氧系统主要由氧气产生设备、输送设备和分配设备组成。
2.氧气产生设备应采用高效的氧气制造设备,如分子筛吸附方法或压缩空气制氧方法。
设备应能够满足医疗机构内氧气的需求,并具备自动调节和监测功能。
3.输送设备应根据医疗机构的布局和需求进行合理配置。
可以采用管道输送氧气、储罐输送氧气或移动式液氧罐输送氧气等方式。
管道输送氧气的管道材料应选用耐腐蚀、耐高压的材料,储罐和液氧罐应具备必要的保温和保护装置。
4.分配设备应根据不同用途进行合理分配。
应设有集中分配和分散分配两种方式,以满足医疗设备和病房的不同需求。
分配设备应具备可调节氧气流量的功能,以便根据需要进行调整。
5.中心供氧系统应具备氧气流量和浓度的实时监测功能,以便对供氧系统进行控制和调整。
监测设备应具备高精度、高可靠性的特点,并能够及时报警和记录。
四、系统安全措施1.供氧系统的设计应考虑到可能发生的氧气泄漏和火灾等风险,采取相应的安全措施。
如安装氧气泄漏报警装置和灭火装置,合理布置气压安全阀和减压阀等。
2.中心供氧系统的使用和维护人员应接受相关的培训,了解供氧系统的工作原理和使用方法,并掌握事故处理的基本知识和技能。
3.定期进行供氧系统的维护和检修工作,保证设备的正常运行。
医用中心供氧、负压、呼叫、电源系统安装工程设计方案
医用中心供氧、负压、呼叫、电源系统安装工程设计方案第一部分设计思想一严格按照国家有关标准、规范进行工程设计,在技术层面上确保设计图纸方案符合国家有关标准、规范的规定,满足医院的要求。
二充分考虑方案实施的安全性、可靠性、实用性、先进性,在满足安全性、可靠性的前提下应用新技术、新工艺、新设备、新材料,同时兼顾经济、美观以及维修的方便性。
第二部分设计依据➢ YY/T0186-94《医用中心吸引系统通用技术条件》➢ YY/T0187-94《医用中心供氧系统通用技术条件》➢ GB706.1—1995《医用电器设备第一部分:通用安全要求》➢ GBJ232-90.92《电气装置安装工程施工及验收规范》➢ GB50235—97《工业金属管道焊接工程施工及验收规范》➢ GB50236—98《现场设备、工业管道焊接工程施工及验收规范》➢ GB/T1527—1997《铜及铜合金控制管》➢GB/T3091—93《低压流体输送用镀锌焊接钢管》➢ GB150《钢制压力容器》➢ GB8992—1998《医用氧》➢ GB191—90《包装储运图示标志》➢ GB50184—93《工业金属管道工程质量检验评定标准》➢ GB50136—2000《工业金属管道设计规范》➢ GBJ16—87《建筑设计防火规范》➢医院提供的病房楼平面图及医院对工程的要求第三部分设计范围一、工程内容(一)中心供氧系统(二)中心吸引系统(三) 医用传呼系统(四)设备带装置(含氧气终端,负压吸引终端,六孔插座,床头灯)。
第四部分设计方案一、中心供氧系统工程设计说明(一)简介医用中心供氧系统由中心氧站、减压装置、管道、阀门及终端氧气快速插座等组成。
中心氧站是整个系统的核心所在,站内的氧气通过管道和减压装置送到各个病区的各个病房的快速插座终端处,然后通过湿化器供病人吸氧,使用起来安全、快捷、方便。
(二)中心氧站根据医院要求以及我公司多年的设计施工经验,并按照YY/T0187-94《医用中心供氧系统通用技术条件》的有关规定,本工程氧气气源由院区氧气汇流排(20瓶)提供。
中心供氧设计方案
设计方案第一部分设计思想1。
严格按照国家的有关规定,规范进行工程设计,从技术上确保设计图纸符合国家有关标准、规范的规定,满足医院提出的各项要求。
2.努力贯彻设计的安全性、可靠性和实用性。
在满足安全、可靠的前提下采用先进技术,同时考虑经济、美观和维修方案等因素,搞好医院中心供氧、负压吸引,压缩空气、医用传呼、电源系统的设计.第二部分设计依据★ YY/T0186《医用中心吸引系统通用技术条件》★ YY/T0187《医用中心供氧系统通用技术条件》★《钢制压力容器》(GB150)★《拉制铜管》(GB1527)★《紫铜管》(GB2270)★《工业金属管道工程施工及验收规范》GB50235—97★院方要求及提供的平面图第三部分设计范围一、工程内容:1。
中心供氧系统2 中心吸引系统3。
电源系统(含开关、插座、床头灯)4。
医用传呼系统第四部分设计方案一、中心供氧系统工程设计说明539103 98BF 颿938210 9542 镂 31512 7B18 笘B1.供氧管道根据YY/T0187—94标准中4。
2。
2。
1、4。
3。
3和A1.1条规定及有关数据,经设计计算,具体方案如下:1。
1管道规格由氧站送往病房大楼;总管为Ø25×1。
5紫铜管,每个病区内主管道(以下简称横管)选用φ14×1 紫铜管;进入病房内的支管均选用φ8×1紫铜管.1.2管道材质根据YY/T0.87—94标准,供氧系统的管道选材主要脱脂紫铜管,根据我公司多年安装经验及院方要求,本工程供氧系统的管道采用紫铜管 .1.3管道布置氧站至病房楼主管采用尚地沟敷设至病房楼管道井内,直至顶层,每个病区走廊横管沿架设在病区走廊吊顶内,病房内支管及终端,截止阀均安装在铝合金设备带内,这样既整齐又美观。
1。
4管道连接氧气系统为铜材,采用气焊,所有快速插座、维修阀为铜材件.金属密封连接使用寿命长,无其它密封材料的老化之忧,且维修拆卸方便。

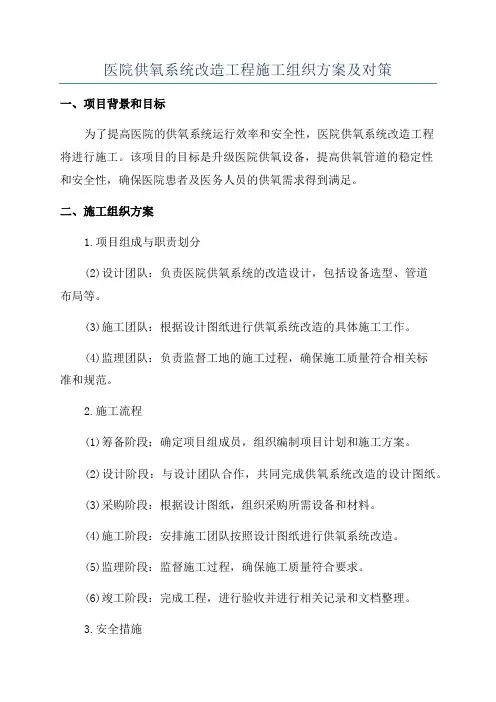

医院供氧系统改造工程施工组织方案及对策
医院供氧系统改造工程施工组织方案及对策一、项目背景和目标为了提高医院的供氧系统运行效率和安全性,医院供氧系统改造工程将进行施工。
该项目的目标是升级医院供氧设备,提高供氧管道的稳定性和安全性,确保医院患者及医务人员的供氧需求得到满足。
二、施工组织方案1.项目组成与职责划分(2)设计团队:负责医院供氧系统的改造设计,包括设备选型、管道布局等。
(3)施工团队:根据设计图纸进行供氧系统改造的具体施工工作。
(4)监理团队:负责监督工地的施工过程,确保施工质量符合相关标准和规范。
2.施工流程(1)筹备阶段:确定项目组成员,组织编制项目计划和施工方案。
(2)设计阶段:与设计团队合作,共同完成供氧系统改造的设计图纸。
(3)采购阶段:根据设计图纸,组织采购所需设备和材料。
(4)施工阶段:安排施工团队按照设计图纸进行供氧系统改造。
(5)监理阶段:监督施工过程,确保施工质量符合要求。
(6)竣工阶段:完成工程,进行验收并进行相关记录和文档整理。
3.安全措施(1)施工现场设置警示标志,确保施工区域的安全。
(2)严格按照施工规范操作,防止操作失误导致事故。
(3)配备齐全的防护设施,保障施工人员的安全。
(4)定期组织施工人员参加安全培训,提高他们的安全意识。
4.质量控制(1)设计阶段应严格按照相关规范和标准进行设计,确保系统改造后的性能满足需求。
(2)采购阶段应选择优质设备和材料,确保其质量可靠。
(3)施工过程中,严格按照设计要求和施工图纸进行施工,确保工程质量。
(4)监理人员应定期检查施工现场,确保施工符合设计图纸和施工规范。
三、应对策略2.设计团队与医院相关科室进行紧密合作,共同确立改造设备的选型和布局。
3.施工团队应合理安排施工进度,防止影响医院正常运行。
4.施工过程中如遇到问题,应及时与设计团队和监理团队沟通,共同解决。
5.在施工前,进行全面的风险评估和预防措施制定,确保施工过程的安全性。
6.定期组织施工人员进行技术交流和培训,提高他们的专业素质和施工技能。
中心负压吸引使用方法及注意事项
中心负压吸引使用方法及注意
事项(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面,使用请直接删除
中心负压吸引使用方法及注意事项
1、将连接管根据瓶体放置的位置需要截成两段,分成连接管Ⅰ和连接管
Ⅱ,其中连接管Ⅱ的一端与瓶口接头Ⅰ连接,另一端与真空源接头连接;连接管Ⅰ的一端连接到接头Ⅱ,另一端则配有吸引头,用于将污物吸引入瓶,连接管Ⅰ和连接管Ⅱ管均为非无菌形式提供,可重复使用,但不得直接接触人体,必须由医疗机构配备具有医疗器械注册证的一次性使用无菌吸引导管,配合使用
2、使用时应先确保调节阀总成上的吸引调节开关、渗气调节开关处于关闭
状态,然后将快速插头插入到吸引终端插座孔内,此时通道咔嚓声响和看到吸引终端插座锁紧套自动滑动时,说明快速插头与吸引终端插座已连接锁住。
3、往逆时针方向缓缓打开吸引调节开关,同时观察真空表上的指针,调节
到所需压力为点,当需要减压时,可将吸引调节开关往顺时针方向缓缓旋转进行调节,需加压时则向逆时针方向旋转。
渗气调节开关起微量调节压力作用,顺时针为压力增高,逆时针为压力减小(为了节约能源,请尽量不使用渗气调节开关)
4、当不使用时,应先关闭吸引调节开关和渗气调节开关,然后用手握住调
节阀总成,进行解锁后取下(不同吸引终端插座的解锁方法由工程安装单位负责解释),亦可不拿下调节阀总成,但此时应关闭吸引调节开关和渗气调节开关,吸引瓶使用完毕后,应对瓶体、连接管用洗涤剂进行常规清洗,晾干后放置在无腐蚀和通风良好的室内。
2。
中心供氧工程方案
中心供氧工程方案一、引言现如今的医疗条件与水平日益提高,对于医院的设施和医疗设备的要求也越来越高。
而供氧系统正是医院必备的基础设施之一,它对医院的医疗质量和安全性起着至关重要的作用。
因此,建设一个安全、可靠、高效的中心供氧系统,对于医院来说至关重要。
二、中心供氧系统的概述中心供氧系统是指通过一个统一的供氧装置,为医院的各个科室、病房、手术室、急诊室等提供氧气。
其主要组成部分包括氧气发生装置、氧气分配系统、氧气输送管道网络等。
中心供氧系统的设计、建设和运行管理,直接关系到患者的安全和医疗质量,因此需要精心设计。
三、中心供氧系统的设计与选择1. 设计理念中心供氧系统设计应该从满足医院安全、稳定氧气供应的需求出发,确保患者在任何时刻都能得到高质量的氧气。
同时,也需要兼顾运行经济性,避免资源的浪费。
2. 设备选择(1)氧气发生装置氧气发生装置是中心供氧系统的核心设备,它的性能直接关系到供氧系统的安全稳定性。
选择氧气发生装置时,需考虑其供氧能力、安全性、维护保养成本等因素,确保设备的选用符合医院的实际需求。
(2)氧气储存与分配设备氧气储存与分配设备包括氧气储存罐、管网系统、分配阀门等。
这些设备的选用应考虑其容量、阀门型号、管道材料等因素,以确保系统的高效运行。
四、中心供氧系统的建设1. 设计方案在确定中心供氧系统的设计方案时,需要充分考虑医院的实际情况,包括建筑结构、用氧量、用氧位置等。
同时也需要考虑未来的扩建、改造等因素,确保系统具有一定的扩展性和灵活性。
2. 施工管理中心供氧系统建设需要严格遵循相关施工标准和规范,确保设备安装位置合理、管道布置合理、阀门设备正确等。
并且需要配合医院相关部门,确保供氧系统的建设不会对医院日常运行造成干扰。
三、中心供氧系统的运行管理1. 管线巡检对中心供氧系统的管道、阀门、设备等进行定期巡检,发现问题及时处理,确保供氧系统的运行稳定。
2. 风险管理建立中心供氧系统的风险管理机制,对可能发生的故障、事故进行分析,并采取相应的预防措施,降低风险。
中心供氧系统工程安装方案
中心供氧系统工程安装方案1. 引言中心供氧系统是一个重要的医疗设备,用于为医院病房提供稳定可靠的氧气供应。
本文档旨在阐述中心供氧系统工程的安装方案,包括系统选择、设备安装和测试、安全措施等内容。
2. 系统选择在选择中心供氧系统时,需要考虑以下几个方面:2.1 容量需求根据医院病房的规模和病人数量,确定中心供氧系统的容量需求。
一般情况下,根据医院床位数量和病人平均氧气需求量来计算,确保系统能够满足所有病人的需求。
2.2 设备类型根据容量需求,选择适当的中心供氧系统设备。
常见的设备类型包括液氧供氧系统、气体供氧系统和集中供氧系统。
液氧供氧系统适用于大规模医院,气体供氧系统适用于小规模医院,集中供氧系统适用于需要同时供应多个病房的医院。
2.3 供氧管路设计根据医院的布局和病房的位置安排,设计供氧管路的布置。
确保氧气能够顺利到达每个病房,并且管路长度合理,氧气流量稳定。
3. 设备安装和测试在安装中心供氧系统时,需要按照以下步骤进行:3.1 安装设备根据设备提供的安装说明,安装中心供氧系统的设备。
确保设备的固定稳固,并连接好供氧管路。
3.2 进行测试在安装完设备后,进行系统的测试。
测试包括设备的功能测试和供氧管路的测试。
确保设备能够正常运行,并且氧气能够顺利到达每个病房。
3.3 调试设备在测试完成后,进行设备的调试。
调试包括设备的参数调整和氧气流量的调整,确保系统能够稳定地供应氧气。
4. 安全措施在安装中心供氧系统时,需要注意以下安全措施:4.1 设备固定确保中心供氧系统的设备固定牢固,防止设备的移动和滑动。
4.2 管路安全保证供氧管路的安全,防止撞击和压力过大导致管路破裂。
4.3 系统监控安装系统监控设备,实时监测中心供氧系统的运行状态,及时发现和解决问题。
4.4 应急准备建立应急预案,包括设备故障和停电情况下的备用供氧方案,确保病房的持续供氧。
5. 结论中心供氧系统的工程安装方案涉及到系统选择、设备安装和测试、安全措施等多个方面。
病房中心供氧工程方案设计
病房中心供氧工程方案设计一、前言供氧是病房中心重要的工程设施之一,对于病人的生命承载和治疗有着非常重要的作用,因此在病房中心的规划与建设中,供氧工程的设计与实施必须严谨、全面,以确保病人能够得到安全、持续的供氧。
本方案将从病房中心供氧工程的总体设计、设备选择、安装调试、安全管理等方面展开探讨,以期为病房中心供氧工程的实施提供参考。
二、总体设计1、供氧系统需求分析在进行供氧系统的设计之前,需要对病房中心的需求进行全面的分析。
病房中心的病人数量、病种、治疗需求等因素都将对供氧系统的设计产生影响。
此外,还需考虑到病房中心的扩建可能性以及未来的需求增长情况等因素。
通过充分的需求分析,才能够对供氧系统的设计做出全面、科学的规划。
2、供氧系统设计原则为了确保供氧系统的安全、可靠,设计时需遵循以下原则:(1)安全性原则:遵循国家相关的供氧系统安全标准,采用可靠的设备,确保供氧系统在工作过程中不会因为故障或失火等问题引发安全事故。
(2)持续性原则:供氧系统需要满足病人在治疗过程中持续、稳定的供氧需求,不应出现供氧中断的情况。
(3)经济性原则:在满足安全、持续供氧的前提下,尽量节约能源和资源,降低供氧系统的运行成本。
3、供氧系统规模确定根据需求分析的结果,确定供氧系统的规模。
要考虑病房中心的床位数、使用氧气的频率、氧气的流量需求等因素,从而确定供氧系统的总量。
在此基础上,结合未来的需求扩展情况,合理确定供氧系统的规模。
4、供氧系统布局设计供氧系统布局设计需要结合病房中心的空间布局、建筑结构、人员流线等因素进行规划。
在布局设计过程中,需考虑到供氧系统设备的安全放置、电路的布置、管道的敷设、消防通道等情况,确保供氧系统的布局合理、便于管理与维护。
三、设备选择1、供氧设备品牌选择供氧设备是供氧系统的核心,需要根据病房中心的需求选择具有良好口碑和质量保证的供氧设备品牌。
可以通过市场调研、同行评价等途径来确定供氧设备品牌,确保选择到适合病房中心需求的设备。
医院中心供氧、负压吸引等气体应急供应预案
医院中心供氧、负压吸引等气体应急供应预案
为了保障在自然祸患或天气、机械等故障情况下各医疗救治单元病员正常使用各类气体,特制定以下应急供应预案。
一、气体包括中心供氧,中心负压吸引,中心供正压,中心供二氧化碳,中心供手术室笑气等气体。
二、当管道出现泄漏、机组人员不运行等故障,管理人员立即电话通知医院救治单元立即启动以下备用设备。
三、每个医疗救治护理单元配置备用氧气瓶、氧气推车、湿化瓶一套,氧气袋二个,吸引器一台。
四、手术室配置备用氧气瓶、氧气推车、湿化瓶三个、氧气袋三个,吸引器二台,二氧化碳一瓶,笑气一瓶。
五、中心供氧控制室串联必须保证两组氧气瓶(20)瓶。
六、中心供氧二氧化碳串联必须保证需要两组瓶装气体(4瓶)。
中心供氧系统设计方案
中心供氧系统设计方案以下是一个针对中心供氧系统的设计方案,旨在提供一个高效、安全和可靠的供氧系统。
1.系统布局:设计一个合理的中心供氧系统布局,包括氧气发生器/液化空分设备(LOX),气体储罐,管道系统和各种配件等。
应尽量将气体储罐和发生器/LOX设备分散放置在不同区域,以防止单点故障。
2.气体供应:选择适当的氧气发生器/LOX设备,确保其能够持续、稳定地提供所需的氧气。
同时,需要考虑到气体供应量的预测和调整,以满足不同患者的需求。
3.管道系统:设计一个高质量和可靠的管道系统,用于将氧气从储罐或发生器传输到各个使用点。
使用高质量的不锈钢管道,以确保在长期使用过程中不会发生泄漏或损坏。
4.气体质量控制:保持氧气的高纯度和高质量非常重要。
安装适当的过滤器和吸收器,以去除气体中的杂质和湿气。
必要时,安装压力调节器和阀门来控制氧气的流量和压力。
5.安全措施:中心供氧系统必须符合相关的安全规定和标准。
安装必要的安全设备,如氧气泄漏报警器和灭火系统。
另外,对操作人员进行培训,使其熟悉系统的操作和紧急情况下的应对措施。
6.备份和维护:设计一个备份系统,以确保在主系统故障时,仍然能够向患者提供持续的氧气供应。
同时,确保定期对系统进行维护和保养,以保持其良好的工作状态。
7.远程监控和控制:利用现代技术,设置远程监控和控制系统,可以实时监测氧气供应和质量,并根据需要进行调整。
这将有助于提高系统的可靠性和效率。
8.病人分配:为了更好地管理氧气供应和确保患者能够及时获得氧气,建议使用一种病人分配系统。
该系统可以根据患者的需求和优先级,自动管理氧气供应,使整个过程更加高效和准确。
综上所述,一个完善的中心供氧系统设计方案需要考虑到系统布局、气体供应、管道系统、气体质量控制、安全措施、备份和维护、远程监控和控制以及病人分配等多个因素。
通过科学合理地设计和实施这些方案,可以确保患者能够及时获得所需的氧气供应,提高治疗效果和患者生活质量。
中心供氧负压吸引系统工程设计方案-湛江第四人民医院
湛江市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、湛江第四人民医院设计图纸2、中华人民共和国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民共和国国家标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》 GB50316-2000 《工业金属管道设计规范》GB50303-2002 《建筑电气工程施工质量验收规范》GB9706.1-1995 《医用电器设备第一部分:通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规范》GB16912-1997 《氧气及相关气体安全技术规范》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396:2002 《医用气体管路系统——第一部分:医用压缩气体和真空系统》ISO9170:1999 《医疗气体管路终端设备》ISO32:1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359:2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001-2000(idt ISO9001:2000)标准该质量体系适用于医用“五气(氧、氮、笑、压缩空气、负压吸引)”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于湛江第四人民医院老年科一层南病区,共 1个病区、计有 25 张床。
医院负压吸引系统工程施工方法
负压吸引系统工程
1.负压吸引管道
(1)管道布置
主管、走廊横管、支管均与供氧系统同类型管线并行敷设,病房内支管及终端均安装在铝合金设备带内。
(2)管道连接
管道之间连接以焊接为主,辅以丝扣连接、球头螺帽连接。
这种连接方式密封性能好,有效地保证了系统的泄漏率指标。
2.压力监视装置
为方便护士实时观测吸引系统的实际负压,在病区的护士站内设计装有负压监视盒。
3.终端设备
吸引快速插座终端设计选用自封式快速插座,使用时只要将吸引头插入终端即可自动锁定,打开吸引开关、调节吸引头上的旋钮以改变负压的大小。
该插头插拔灵活,使用方便,不用时只需轻轻拔出连接部位,快速插座就会自动密封。
快速插座经出厂严格检验,密封性能好,无泄漏。
4.管道接地
按YY/T0186—94《医用中心吸引系统通用技术条件》规定,吸引管道应可靠接地,其接地与大地接地干线连接,接地干线由院方实施。
接地电阻应小于10Ω。
5.报警装置
当站内负压高于-0.019MPa或低于-0.073MPa时,报警箱即自动发出声光报警信号,及时提醒值班人员。
医院中心供氧及负压吸引床头配电呼叫施工组织方案
医院中心供氧及负压吸引床头配件及呼叫施工组织方案一、投标产品的品牌、型号、配置二、详细技术指标和参数(一)液氧站房以及气体管道系统配置说明1、液氧站房配置说明根据医院用氧量的需求,选用2台15立方(0.8MPa)的医用液氧贮槽作为主供氧源,并配以相应的汽化器2台(200Nm3/h)、减压稳压装置等,保证院方的用气需求,并留有余量。
工作方式:液氧通过汽化器汽化成气体后经管道送各主道、副管道、支管道、直至终端用氧处。
氧气输送管道:连接中心供氧站及各用气终端,其主管、副管、支管、管路连接件、附件及阀门均采用优质耐氧化不锈钢(OCr19Ni10)。
完全符合《医用中心供氧系统通用技术条件》(YY/T0187-94)、《钢制压力容器》(GB150)、《流体输送用不锈钢无缝钢管》GB/T14976-2002、《现场设备、工业管道焊接工程施工及验收规范》(GB236)、《医用气体工程技术规范》(GB50751-2012)、《氧气站设计规范》(GB50030)等有关国家标准的要求,并经除油处理,采用氩弧焊焊接,无泄漏,保证稳压供氧2、气体管道系统配置说明(1)、医用氧气管道系统技术要求:①系统在最高工作压力时每小时泄漏率≤0.5%;②最远管道压力损失<10%;③氧气管内的气体流速≤10m/s;④终端流量:≥10L/min;⑤终端输出压力:0.2-0.5Mpa(可调);⑥氧气管道接地电阻<10Ω。
(2)、医用真空吸引管道系统技术要求:①负压调节范围:-0.02Mpa ~ -0.07Mpa②平均小时增压率≤1.8%/H;③终端流量:≥30L/min;④系统接地电阻:<10Ω;⑤电控柜绝缘电阻值:>2MΩ。
(3)、管道材质:氧气管采用不锈钢管、吸引管道采用不锈钢管,设备带内部采用紫铜管。
3、液氧贮槽主要技术参数如下:型号:CFL-5/8 (中集圣达因)容器类别: II类介质:液氧设计温度:内胆:-196 ℃外胆:50 ℃设计压力:0.84 MPa 外胆:-0.1 MPa最高工作压力:0.8 MPa 外胆:-0.1 MPa容积:15 m3 有效容积:15 m3材料:内胆:S30408 外胆:Q345R规格:内胆:ø3412×9672×17 外胆:ø3916×12352×20重量:内胆:1950 Kg 总重:7940 Kg夹层保温材料:T-60D型珠光砂填充量:>30.3 m3内胆气压试验:介质:氮气试验压力:1.06MPa内胆内管材料:S30408阀门;低温不锈钢截止阀封结真空度:≤2Pa液氧贮槽设计图样如下:4、温空式汽化器(1)、主要技术参数如下:型号: DKQ-200Nm3/h (四川空分)气化量: 200Nm3/h工作压力: 0.8 MPa加热方式:空气固定方式:钢筋混凝土预埋件(2)、结构特点:本系列汽化器为立式结构,采用新型的星型翅片管联接而成,独特的"梁"式联接提高了负载能力及整体刚性,使其具有结构美观坚固,使用寿命长,换热效果佳,维护操作简单等优点,每个铝合金翅片管有8个导热翅片,其两端间距为160~200MM,大大提高汽化性能并加快了融霜速度。
中心供氧负压吸引系统工程方案与对策
市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、第四人民医院设计图纸2、中华人民国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民国标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》GB50316-2000 《工业金属管道设计规》GB50303-2002 《建筑电气工程施工质量验收规》GB9706.1-1995 《医用电器设备第一部分:通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规》GB16912-1997 《氧气及相关气体安全技术规》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396:2002 《医用气体管路系统——第一部分:医用压缩气体和真空系统》ISO9170:1999 《医疗气体管路终端设备》ISO32:1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359:2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001-2000(idt ISO9001:2000)标准该质量体系适用于医用“五气(氧、氮、笑、压缩空气、负压吸引)”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于第四人民医院老年科一层南病区,共1个病区、计有25 床。
2、本项目包括:医用中心供氧系统;医用负压吸引系统;医用气电终端系统;医用对讲传呼系统。
空调供氧负压吸引系统工程施工组织设计及对策
空调供氧负压吸引系统工程施工组织设计及对策1. 引言本文档旨在提供一个关于空调供氧负压吸引系统工程施工组织设计及对策的概述。
该系统被广泛应用于建筑物和公共场所,以确保室内空气的质量和安全。
2. 工程施工组织设计2.1 施工计划在进行空调供氧负压吸引系统工程施工之前,必须制定详细的施工计划。
该计划应包括施工阶段、各个工作任务的时间表、人力资源分配以及必要的材料和设备准备。
2.2 施工队伍组织一支高效的施工队伍是确保项目成功的关键。
招募具有相关经验和技能的工程师和技术人员,并提供相应的培训,以确保他们能够有效地完成施工任务。
2.3 施工安全施工期间应重视施工安全。
制定详细的安全方案,包括安全培训和设备防护措施,并确保所有工作人员严格遵守安全规定。
定期进行安全检查和排查隐患,及时采取措施进行纠正。
2.4 施工进度控制对施工进度进行有效的控制是保证项目按时完成的关键。
制定合理的工期计划,每日进行进度跟踪和记录,及时发现和解决施工延误问题。
3. 对策3.1 质量控制在施工过程中,应严格按照设计要求、相关标准和规范进行操作。
每个施工阶段都应进行质量检查和验收,确保施工质量达到预期标准。
3.2 环境保护施工期间应采取措施减少对环境的影响。
严格控制废弃物处理,合理使用资源,减少施工过程中的污染和浪费。
3.3 问题解决在施工过程中可能会遇到各种问题,及时解决问题对项目的顺利进行至关重要。
建立有效的沟通渠道和问题反馈机制,确保问题能够及时得到解决。
4. 结论通过合理的工程施工组织设计及对策,可以确保空调供氧负压吸引系统工程的顺利进行并达到预期的效果。
在施工过程中,应严格按照相关规范和标准进行操作,注重施工安全和质量控制,同时注意环境保护。
及时解决问题并做好沟通与反馈也是关键因素。
中心供氧负压吸引系统工程设计方案-湛江第四人民医院
湛江市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、湛江第四人民医院设计图纸2、中华人民共和国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民共和国国家标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》 GB50316-2000 《工业金属管道设计规范》GB50303-2002 《建筑电气工程施工质量验收规范》GB9706.1-1995 《医用电器设备第一部分:通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规范》GB16912-1997 《氧气及相关气体安全技术规范》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396:2002 《医用气体管路系统——第一部分:医用压缩气体和真空系统》ISO9170:1999 《医疗气体管路终端设备》ISO32:1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359:2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001-2000(idt ISO9001:2000)标准该质量体系适用于医用“五气(氧、氮、笑、压缩空气、负压吸引)”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于湛江第四人民医院老年科一层南病区,共 1个病区、计有 25 张床。
中心供氧工程解决方案
中心供氧工程解决方案随着人口的增长和城市化过程的进行,空气污染问题日益严重,城市中心区域也面临着供氧难、氧气含量不足以及空气质量恶劣的困难。
因此,中心供氧工程成为了一种急需解决的问题。
中心供氧工程就是为市中心区域提供充足的氧气,以改善空气质量,保障人民的身体健康。
实现中心供氧工程需要采取多种方法,包括运用先进的供氧技术,改善城市绿化和推广新能源交通等。
一、供氧技术供氧技术是实现中心供氧工程的核心。
目前,供氧技术包括氧气储存、氧气制备、氧气输送和氧气分配等。
其中,氧气制备是重中之重。
传统的氧气制备方法包括气态分离法、压力摩尔吸附法、化学氧化法等,然而,这些方法都存在着能耗高、设备大、不适合中心城市等缺点。
因此,推广使用新技术是十分必要的。
目前,超滤膜分离技术、膜生物反应器技术、离子膜电解技术等成为了氧气制备的主要技术。
这些新技术具有能耗低、设备小、效率高、适应性强等优点。
此外,还可以采用分布式氧气制备技术,将氧气制备装置设在城市不同区域,以提高供氧效率。
氧气输送是另一个需要解决的问题。
传统的氧气输送方式包括液化氧气罐、气化站等,然而,这些方式存在着占地面积大、运输成本高、安全隐患大等问题。
因此,建议采用地下管网输氧技术。
地下管网输氧技术是将氧气输送管道铺设在地下,以减少占地面积,降低运输成本,保障氧气安全。
二、改善城市绿化城市中心供氧工程的另一个重要方面是改善城市绿化。
城市绿化是维持生态平衡和提高空气质量的重要手段。
改善城市绿化可以通过增加绿地面积、增加植被覆盖率、提高植被多样性等方式来实现。
在中心供氧工程中,改善城市绿化可以有效增加氧气的含量,净化空气,提高城市人民的生活质量。
另外,城市绿化还可以降低城市热岛效应,减轻城市的热量负担,改善城市生态环境。
为了加快改善城市绿化,可以采取以下措施:一是加大政府投入,增加绿地建设资金,加快园林绿化建设。
二是推广植物园种植技术,引进各种具有抗污染功能的植物,提高绿地的净化能力。
中心供氧安装工程方案
中心供氧安装工程方案一、项目背景随着现代医疗技术的发展,医院的医疗设备越来越多,对氧气的需求也越来越大。
因此,中心供氧系统作为一种安全、方便、高效的氧气供应方式,被越来越多的医院所采用。
中心供氧系统将氧气从集中供氧设备源头通过管道输送至各个病房,手术室以及其他需要氧气的区域,实现了氧气的集中供应和分配,是一种成本低、效率高的氧气供应方式。
二、工程规划1. 项目概述本项目是对医院现有的供氧系统进行升级改造,安装中心供氧系统。
项目的主要内容包括中心供氧系统的设计、安装、调试和验收。
2. 设计方案在设计方案中,需要考虑到医院的氧气需求量、氧气使用场所、氧气输送管道的布局、氧气储存设备的选择等因素。
同时,还需要考虑安全性、可靠性和经济性的要求,确保中心供氧系统的正常运行和维护。
3. 安装流程安装流程主要包括集中供氧设备的安装、管道的布置、氧气分配系统的安装、氧气储存设备的安装等工作。
安装过程中需要严格按照设计方案进行,确保每个环节的安装质量。
4. 调试验收在安装完成后,需要进行系统的调试和验收工作。
通过对系统的各项参数进行测试,确保系统的正常运行。
三、安装流程1.前期准备在进行中心供氧系统的安装前,需要对医院的氧气使用情况进行调查,确定氧气使用量、使用场所和用氧时间等信息。
2. 设计方案根据医院的实际情况,制定中心供氧系统的设计方案。
在设计方案中,应考虑到医院的用氧量、用氧时间和用氧场所等因素,确保系统能够满足医院的氧气需求。
3. 安装管道安装管道是中心供氧系统安装工程的重要环节。
在安装管道过程中,需要根据设计方案布置氧气输送管道,并对管道进行牢固的固定。
4. 安装设备在管道安装完成后,需要安装中心供氧设备。
这些设备主要包括氧气储罐、氧气递增器、压力调节器等。
5. 系统调试在安装完成后,需要进行系统的调试工作。
通过对系统的各项参数进行测试,确保系统的正常运行。
6. 系统验收在调试完成后,需要对系统进行验收。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
市第四人民医院
医用中心供气系统采购与安装项目
技
术
要
求
医用中心供氧、负压吸引及传呼系统
采购与安装项目总体设计纲要
一、设计依据
1、第四人民医院设计图纸
2、中华人民国医药行业标准
YY/T0186—94 《医用中心吸引系统通用技术条件》
YY/T0187—94 《医用中心供氧系统通用技术条件》
3、中华人民国标准及其他相关标准
GB50235-97 《工业金属管道工程施工及验收规》
GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》
GB50316-2000 《工业金属管道设计规》
GB50303-2002 《建筑电气工程施工质量验收规》
GB9706.1-1995 《医用电器设备第一部分:通用安全要求》
GB150 《钢制压力容器》
GB8982 《医用氧气》
GB/T3091-93 《低压流体输送用镀锌焊接钢管》
GBJ232-90.92 《电气装置安装工程施工及验收规》
GB16912-1997 《氧气及相关气体安全技术规》
GB/T1527-1997 《铜及铜合金拉制管》
QJ173 《基本产品焊接和钎焊通用技术条件》
ISO7396:2002 《医用气体管路系统——第一部分:医用压缩气体
和真空系统》
ISO9170:1999 《医疗气体管路终端设备》
ISO32:1977 《医用气瓶——识别的标志》
ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》
ISO5359:2000 《医用气体系统使用的低压软管装配》
HTM2022 《医用气体管路系统设计、安装、检查和验收》
4、ISO9001质量体系认证证书
GB/T19001-2000(idt ISO9001:2000)标准
该质量体系适用于医用“五气(氧、氮、笑、压缩空气、负压吸引)”供给系统和传呼对讲系统的设计、开发、生产、安装和服务
二、项目主要概况
1、本项目位于第四人民医院老年科一层南病区,共1个病区、计有25 床。
2、本项目包括:医用中心供氧系统;医用负压吸引系统;医用气电终端系统;医用对讲传呼系统。
三、总的设计原则
安全性--医用气体管路系统的安全性依赖四个基本方面:
1、一致性:同种气体使用,保证互换;
2、唯一性:不同气体使用保证不可互换;每种医用气体由一个独立系统提
供,互相之间没有任何交叉连接。
3、连续性:气体供应不可间断;
4、气源质量:在任何情况下,符合所标示的医用气体质量要求。
四、项目总体目标
1、项目总体质量目标达到优良
2、项目总体交付验收一次合格
医用中心供氧、负压吸引及传呼系统
采购与安装项目总体设计技术方案
一、技术方案及容
1、中心供氧系统
1)设计基本要求
必须保证医疗用氧供气不间断;
必须保证医疗用氧用气压力和流量;
必须保证医疗用氧的安全。
2)技术方案和流程
氧站输出的氧气,经主管道进入病房楼中心供气管井,经氧气二级稳压箱稳流后由支管进入各层,以确保氧气按标准减压至0.4MPa后稳定输出,保证持续稳定的供氧。
管材均选用脱脂紫铜管
3)技术指标
氧气流量≥50m3/h
终端压力0.2~0.4MPa(可调)
2、负压吸引系统
1)技术方案
负压吸引站由水环式真空泵、真空罐、自动控制仪、真空电磁阀、真空截止阀、水循环系统、气水分离系统等组成,将真空罐及系统抽至-0.04~-0.07 MPa
后,通过主管道进入管井,由各层支管通向各层走廊后进入各病房吸引气体终端。
管材均选用符合GB3091要求的镀锌钢管。
3、医用传呼对讲系统
1)系统组成
传呼对讲系统由主机、显示屏及分机等组成。
系统采用一级管理,即主机管理分机。
主机放置在护士站,分机安装在设备带上,显示屏安装于走廊吊顶下。
主机:放置在护士站(薄膜式触摸按键面板)
可与分机双向呼叫,双工通话;多功能显示窗口,
可显示呼叫的分机号、呼叫顺序及时间等;通过主
机可设定护理级别,在线编号,调节振铃音乐及音
量,时间设定,人工广播;系统可进行自动检测,
便于故障判断。
分机:放置在病床(带呼叫手柄)
分机安装在病员床头,可呼叫主机,播放广播。
有多种型号分机供用户选择,外观新颖,设计独特,装、外装及暗装三种安装方式供用户根据自己的需要进行选择。
2)技术参数
主机容量:110门(可以根据需要扩容到110门并编码)
最长通讯距离:800米
电源:AC220V 50HZ
静态功耗:<20W
频率响应:300~5000Hz
双向传呼双向对讲:2床
语音清晰,呼号准确
系统对医用氧气系统无干扰
分机待机电流:≤300uA
分机通话电流:≤60mA
总线电压:25V
工作条件:环境温度0—40℃相对湿度≤80%
主机外观尺寸: 590×390×38mm
主机重量:约5kg
3)主要性能
双向呼叫,双向通话;
三级护理指示,二次呼叫;
手柄免提,防水功能;
铃声可调,电源自控;
功能,多型终端。
4)主要功能
传呼对讲系统采用总线制,具有双向呼叫、双向对讲、呼叫储存、优先报警、病区通播、走廊复位等功能。
(1)声光报警:当病人呼叫报警时,主机除具有报警声外,还能显示报警床位号,在有多个床位报警时也可以同时在主机上显示出来。
显示屏在没有报警时,显示时间;在有报警时,显示床位号。
(2)优先报警:特护优先,当有优先级报警时,可以抢在普通床位前进行处理。
(3)双向对讲:除病人呼叫主机进行对讲外,护士亦可以选择任一病人进行通话。
(4)病区通播:可以同时向所有床位广播。
(5)床位自检:可以自动检查每个房间的床位数量及在病区的编排。
(6)呼叫存储,数字显示。
(7)走廊显示屏轮番显示呼叫序号、床位号。
(8)故障自检报警,数字显示。
(9)无中断呼叫。
(10)主机、分机均可复位清除。
(11)广播群呼。
(12)卫生间呼叫。
(13)医疗辅助用房呼叫:辅助用房为医生值班室,医生办公室、护士长办公室、库房等。
5)走廊显示屏具备以下功能:
数显屏平时显示时间,呼叫时显示分机号,呼叫时相应病员卡指示灯亮,设复位按钮多处,用以清除呼叫。
6)终端(装在病员床头)具备以下功能:
主机容量:110门。
可根据院方要求进行扩容到110门与编码。
线路:采用国标线。
4、中间设备
1) 氧气站、吸引站通向各终端的管网系统采用脱脂紫铜管、镀锌钢管及优质管件,氧气管路走向与负压管路走向相同并共架安装, 终端采用优质脱脂紫铜管。
2)为了便于维修,各气体管道设维修开关。
5、医用气电设备带
1)医用气电设备带在病房采用通长壁面敷设,每条医用气电设备带上按需要配备不同的气体快速接头、对讲传呼、床头灯、电源插座、开关漏电开关
等。
2)气体终端采用高密封不锈钢快速接头,即插即拔,方便可靠,气体出口标志清楚,以国际标准色区分不同气源,并具有不可互换性。
6、管道直径
理论计算的管道直径应根据管道的沿程损失、局部阻力损失、终端平均使用率、总用气量等因素进行修正,而最主要的是参考病床数相近的医院实际使用情况决定,按照配置最优的原则,最终取值。
1)氧气管路配置
氧气支管路:Ø16×1,脱脂紫铜管;
氧气病房管路:Ø8×1,脱脂紫铜管。
2)吸引管路配置
吸引支管路:DN25,热镀锌钢管;
吸引病房管路:Ø10×1,脱脂紫铜管。
7、设备带电源插座和床头灯
主要技术要求:
1)每床设单相交流220V三孔、二孔组合多功能电源插座
2)每床设单相交流220V床头灯一套(根据需要)
3)床头灯和多功能电源插座对医用氧气系统和传呼对讲系统不构成矛盾
4)床头灯和多功能电源插座造型美观、经济耐用
5)每个房间设立独立漏电保护开关装置,确保用电安全。
二、第四人民医院医用气体系统配置方案
一层:病房25床
共配置25组氧气终端、25组吸引终端、5套维修开关、25套传呼分机、100套电源插座、5套漏电开关、25套床头灯、25套电源开关。
合计:25组氧气终端、25组吸引终端、25套传呼分机、100套电源插座、5套漏电开关、25套床头灯、25套电源开关。
附图纸:
专业资料。
