层以太网交换机的4种安全技术
精选网络设备应用9交换机性能参数
1000Base-SX和1000Base-LX既可使用单模光纤, 也可使用多模光纤;
1000Base-ZX则只能使用单模光据转发单元的联系通 道;背板交换容量的大小直接决定了交换机的最大交换容 量,这是交换机交换性能的一个重要指标。
21
3.优先级设置 一旦网络可以区分电话通话和网上浏览,优先级处理就可
以确保进行Internet上大型下载的同时不中断电话通话。 为了确保准确的优先级处理,所有业务量都必须在网络骨 干内进行识别。在工作站终端进行的数据优先级处理可能 会因人为的差错或恶意的破坏而出现问题。黑客可以有意 地将普通数据标注为高优先级,窃取重要商业应用的带宽, 导致商业应用的失效。这种情况称为拒绝服务攻击。通过 分析进入网络的所有业务量,可以检查安全攻击,并且在 它们导致任何危害之前及时阻止。
(4)物理端口号码 与源IP地址类似,物理端口号码可以指 示哪个服务器正在发送数据。这种方法取决于交换机物理 端口和应用服务器的映射关系。虽然这是最简单的分类形 式,但是它依赖于直接与该交换机连接的服务器。
20
2.标注 在识别数据包之后,要对它进行标注,这样其他网络设备
才能方便地识别这种数据。由于分类可能非常复杂,因此 最好只进行一次。识别应用之后就必须对其数据包进行标 记处理,以便确保网络上的交换机或路由器可以对该应用 进行优先级处理。通过采纳标注数据的两种行业标准,即 IEEE 802.1p或差异化服务编码点(DSCP),就可以确保多 厂商网络设备能够对该业务进行优先级处理。 在选择交换机或路由器等产品时,一定要确保它可以识别 两种标记方案。虽然DSCP可以替换在局域网环境下主导 的标注方案IEEE 802.1p,但是与IEEE 802.1p相比,实施 DSCP有一定的局限性。在一定时期内,与IEEE 802.1p 设 备的兼容性将十分重要。作为一种过渡机制,应选择可以 从一种方案向另一种方案转换的交换机。
第4章:局域网L3与L4交换技术
VLAN 1
端设备B VLAN2
原来通过 Router逐 IP包转发
第1步:A设备用IP包发 出NHRP的请求,到路由 器,路由器根据是否允 许L3交换策略决定是否 转发;B收到请求将A的 MAC地址为目的地址, 回复B的MAC地址。 第2步:随后按建立的 交换路径通信。 为什么VLAN1、2间 能建立交换路径。
4.1.3 局域网L3实现基本思想
方法1、要解决线速交换,采用类似ATM交换机制, 直接解决不同长度 IP 数据分组交换,采用 ASIC 硬件 处理路由转发,实现线速抓转发能力,以及流量控 制、管理、服务质量等功能。
路由器有关的第三层路由硬件模块插接在高速背板 / 总线上,这种方式使得路由模块可以与需要路由的 其他模块间高速的交换数据,从而突破了传统的外 接路由器接口速率的限制;
目前的QoS控制和过滤L4交换机没有标准,各厂家的实 现技术各不统一,但通常没有这类独立的L4交换设备, 是交换机的新增功能。 2、 流量分配L4交换机
这类L4交换机实际更象负载均衡器,在识别数据包的端 口后,执行数据交换(或分配)处理,通常设置在数据 (网络)中心,实现负载均衡/缓冲CACHE服务器。
图A 交换局域网VLAN间FastIP
经测试FastIP 可以提
端设备A
LAN1
端设备B LAN2
图B 路由器隔离LAN间不支持FastIP
高4-5倍的网络吞吐量, 在802.1p/q标准下,提 供强大的服务质量。
4.2.2 Cisco的NetFlow交换
路由表 正常路 由器工作 路由任务 安全过滤规则 安全任务 流量统计 统计任务
NHRP协议的请求是IP包,其中包含源物理地址、IP 地址与类型(指NHRP协议的请求或应答),如果目 的端系统在同一个NBMA网上,就使用NHRP对目的 地址进行解析,把目的NBMA物理地址通知源端;然 后实现L2通信。(比较ARP和NHRP协议)
交换机安全防范技术

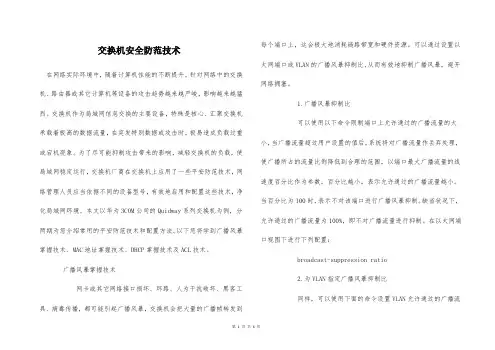

交换机安全防范技术在网络实际环境中,随着计算机性能的不断提升,针对网络中的交换机、路由器或其它计算机等设备的攻击趋势越来越严峻,影响越来越猛烈。
交换机作为局域网信息交换的主要设备,特殊是核心、汇聚交换机承载着极高的数据流量,在突发特别数据或攻击时,极易造成负载过重或宕机现象。
为了尽可能抑制攻击带来的影响,减轻交换机的负载,使局域网稳定运行,交换机厂商在交换机上应用了一些平安防范技术,网络管理人员应当依据不同的设备型号,有效地启用和配置这些技术,净化局域网环境。
本文以华为3COM公司的Quidway系列交换机为例,分两期为您介绍常用的平安防范技术和配置方法。
以下您将学到广播风暴掌握技术、MAC地址掌握技术、DHCP掌握技术及ACL技术。
广播风暴掌握技术网卡或其它网络接口损坏、环路、人为干扰破坏、黑客工具、病毒传播,都可能引起广播风暴,交换机会把大量的广播帧转发到每个端口上,这会极大地消耗链路带宽和硬件资源。
可以通过设置以太网端口或VLAN的广播风暴抑制比,从而有效地抑制广播风暴,避开网络拥塞。
1.广播风暴抑制比可以使用以下命令限制端口上允许通过的广播流量的大小,当广播流量超过用户设置的值后,系统将对广播流量作丢弃处理,使广播所占的流量比例降低到合理的范围,以端口最大广播流量的线速度百分比作为参数,百分比越小,表示允许通过的广播流量越小。
当百分比为100时,表示不对该端口进行广播风暴抑制。
缺省状况下,允许通过的广播流量为100%,即不对广播流量进行抑制。
在以太网端口视图下进行下列配置:broadcast-suppression ratio2.为VLAN指定广播风暴抑制比同样,可以使用下面的命令设置VLAN允许通过的广播流量的大小。
缺省状况下,系统全部VLAN不做广播风暴抑制,即max-ratio 值为100%。
MAC地址掌握技术以太网交换机可以利用MAC地址学习功能猎取与某端口相连的网段上各网络设备的MAC 地址。
以太网交换技术总结
第七篇以太网交换技术第二十八章以太网交换技术原理在局域网中,交换机是非常重要的网络设备,负责在主机之间快速转达数据帧。
交换机与集线器的不同之处在于,交换机工作在数据链路层,能够根据数据帧中的mac地址进行转发28.1 共享式与交换式以太网1.共享式以太网Hub与同轴电缆都是典型的共享式以太网所用的设备,工作在OSI模型的物理层。
Hub与同轴电缆所连接的设备位于一个冲突域中,域中是设备共享宽带,设备间利用CSMA/CD机制来检测及避免冲突。
共享式以太网中,每个终端所使用的宽带大致相当于总线带宽、设备数量。
缺点:(1)终端主机会收到大量的不属于自己的报文,它需要对这些报文进行过滤,从而影响主机处理性能。
(2)两个主机之间的通讯数据会毫无保留地被第三方收到,造成一定的网络安全隐患。
2.交换式以太网交换式以太网大大减小了冲突域的范围,增加了终端主机之间的宽带,过滤了一部分不需要转发的报文。
交换式以太网所使用的设备是网桥和二层交换机。
二层交换机与网桥的区别在于交换机比网桥的端口更多、转发能力更强、特性更加丰富。
二层交换机也采用CSMA/CD机制来检测以及避免冲突,但与Hub所不同的是,二层交换机各个端口会独立地进行冲突检测,发送和接收数据,互相不干扰。
所以。
二层交换机中各个端口属于不同的冲突域,端口之间不会竞争带宽的冲突发生。
由于二层交换机的端口处于不同的冲突域中,终端主机可以独占端口的带宽,所以交换式以太网的交换效率大大高于共享式以太网。
28.2MAC地址学习为了转发报文,以太网交换机需要维护mac地址表。
Mac地址表的表项中包含了与本交换机相连的终端主机的mac地址、本交换机连接主机的端口等信息。
交换机在mac地址学习时,需要遵循的原则:一个mac地址只能被一个端口学习。
一个端口可学习多个mac地址。
如果一个主机从一个端口转移到另一个端口,交换机在新的端口学习到了此主机mac地址,则会删除原有的表项。
计算机网络课后习题与答案
计算机⽹络课后习题与答案第⼀章计算机⽹络概论第⼆章数据通信技术1、基本概念(1)信号带宽、信道带宽,信号带宽对信道带宽的要求答:信号带宽是信号所占据的频率范围;信道(通频)带宽是信道能够通过的信号的频率范围;信号带宽对信道带宽的要求:信道(通频)带宽>信号带宽。
(2)码元传输速率与数据传输速率概念及其关系?答:码元传输速率(调制速率、波特率)是数据信号经过调制后的传输速率,表⽰每秒传输多少电信号单元,单位是波特;数据传输速率(⽐特率)是每秒传输⼆进制代码的位数,单位是b/s或bps;两者的关系:⽐特率=波特率×log2N,N为电脉冲信号所有可能的状态。
(3)信道容量与数据带宽答:信道容量是信道的最⼤数据传输速率;信道带宽W是信道能够通过的信号的频率范围,由介质的质量、性能决定。
(4)数字信号的传输⽅式、模拟信号的传输⽅式答:数字信号传输:数据通信1)数/模转换-->模拟通信系统-->模/数转换2)直接通过数字通信系统传输模拟信号传输1)模拟通信:直接通过模拟通信系统2)数字通信:模/数转换-->数字通信系统-->数/模转换2、常⽤的多路复⽤技术有哪些?时分复⽤与统计复⽤技术的主要区别是什么?答:常⽤的多路复⽤技术有空分多路复⽤SDM、频分多路复⽤FDM、时分多路复⽤TDM 和波分多路复⽤WDM;时分复⽤与统计复⽤技术的主要区别是:时分多路复⽤:1)时隙固定分配给某⼀端⼝2)线路中存在空闲的时隙统计时分多路复⽤(按排队⽅式分配信道):1)帧的长度固定2)时隙只分配给需要发送的输⼊端3、掌握T1和E1信道的带宽计算⽅法。
答:每⼀个取样值⽤8位⼆进制编码作为⼀个话路,则24路电话复⽤后T1标准的传输⽐特率为多少?8000×(8×24+1)=1544000b/sE1 标准是32路复⽤(欧洲标准)传输⽐特率为多少?8000×(8×32)= 2048000bps 4、⽐较电路交换、报⽂交换、分组交换的数据报服务、分组交换的虚电路服务的优缺点?5、指出下列说法错误在何处:(1)“某信道的信息传输速率是300Baud”;(2)“每秒50Baud的传输速率是很低的”;(3)“600Baud和600bps是⼀个意思”;(4)“每秒传送100个码元,也就是每秒传送100个⽐特”。
华为三层交换机
华为三层交换机

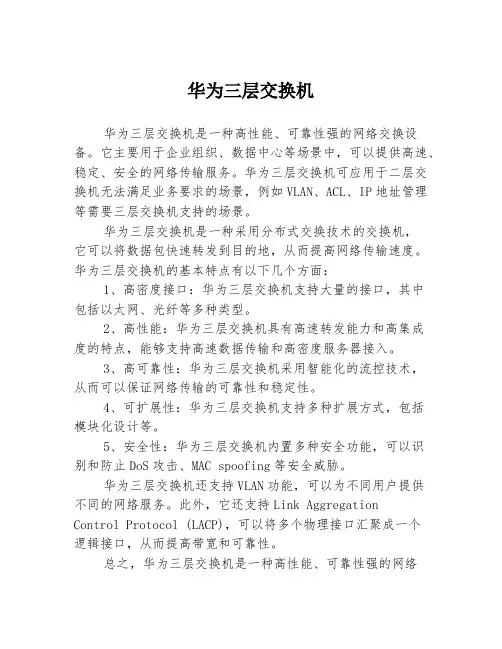

华为三层交换机是一种高性能、可靠性强的网络交换设备。
它主要用于企业组织、数据中心等场景中,可以提供高速、稳定、安全的网络传输服务。
华为三层交换机可应用于二层交换机无法满足业务要求的场景,例如VLAN、ACL、IP地址管理等需要三层交换机支持的场景。
华为三层交换机是一种采用分布式交换技术的交换机,
它可以将数据包快速转发到目的地,从而提高网络传输速度。
华为三层交换机的基本特点有以下几个方面:
1、高密度接口:华为三层交换机支持大量的接口,其中
包括以太网、光纤等多种类型。
2、高性能:华为三层交换机具有高速转发能力和高集成
度的特点,能够支持高速数据传输和高密度服务器接入。
3、高可靠性:华为三层交换机采用智能化的流控技术,
从而可以保证网络传输的可靠性和稳定性。
4、可扩展性:华为三层交换机支持多种扩展方式,包括
模块化设计等。
5、安全性:华为三层交换机内置多种安全功能,可以识
别和防止DoS攻击、MAC spoofing等安全威胁。
华为三层交换机还支持VLAN功能,可以为不同用户提供
不同的网络服务。
此外,它还支持Link Aggregation
Control Protocol (LACP),可以将多个物理接口汇聚成一个
逻辑接口,从而提高带宽和可靠性。
总之,华为三层交换机是一种高性能、可靠性强的网络
交换设备。
它可以为企业提供高速、稳定、安全的网络传输服务,并支持多种业务场景。
浅谈交换机安全防范技术应用
( 二) 设置系统MAC地址老化时问。设置合适的老化时间可以有效实现 MAC地址老化的功能。用户设置的老化时间过长或者过短,都可能导致以太 网交换机广播大量找不到目的MAc 地址的 报文.影响交换机的运行性 能.如果用户设置的老化时间过长,以太网交换机可能会保存许多过时的
MAC地址 表项 ,从 而耗 尽MAC地 址表 资源 ,导 致交 换机 无法 根据 网络 的变 化更 新MAC地址表。如果用户设置的老化时间太短,以太网交换机可能会删除有 效的t AAC地址表 项。一般情 况下.推荐 使用老化 时间age的 缺省值300 秒。
( 三) 设置MAC地址表的老化时间。这里的锁定端LJ就是指设置了最大 学习姒c地址数的以太网端口。在以太网端口上使用命令mac - ad dr es s max— r smC—count 设置端 r ] 能够学 习的最 大地址数 以后, 学习到 的MAC地 址表项将 和 相应 的端 口绑 定起 来。 如果 某个 MAC地址对 应的 手机 长时 『日 J 小 上网 或已 移 走 ,它 仍然 占用 端口 上的 一个 MAC地 址 表项 ,从 而造 成MAC地址 在这 5个 MAC地 址以外的主机将不能上网。此时可以通过设置锁定端口对应的MAC地址表的 老化时间.使长时间不上网的主机对应的姒c地址表项老化,从而使其他差 机可以上网。缺省情况下,锁定端n 对应的MAC地址袁的老化时间为l 小时。
电力工业以太网交换机技术规范
GB/T17626.4-2008电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验(idtIEC61000-4-4:2004)
GB/T17626.5-2008电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验(idtIEC61000-4-5:2005)
交换机应支持广播风暴抑制、组播风暴抑制和未知单播风暴抑制功能。
5.3.5组网协议
可以按照电力系统的需求进行组网,组网协议宜采用国际标准协议:MSTP、RSTP或IEC62439-2008标准要求。
5.3.6互联网组管理协议
网络交换机支持包括GMRP二层动态MAC地址的配置组播功能、静态MAC地址的配置组播功能以及动态IP映射(IGMP SNOOPING)组播功能,至少支持64个组播组。
目 次
前 言
本标准依据
本标准由国家电网公司***归口。
本标准由提出并解释。
本标准负责起草单位:。
本标准参加起草单位:
本标准主要起草人:
本标准主要审定人员:
本标准首次发布。
电力工业以太网交换机技术规范
1
2
本标准规定了在电力系统内使用的工业级以太网交换机的技术要求、测试方法和检验规则。
本标准适用于电力系统发电、变电、输电、配电等环境使用的工业以太网交换机。
GB/T17626.11-2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验(idtIEC61000-4-11:2004)
GB/T17626.12-1998电磁兼容 试验与测量技术振荡波抗扰度试验(idtIEC61000-4-12:1995)
浅谈第四层交换机技术及应用
浅谈第四层交换机技术及应用随着百兆、千兆,甚至万兆局域网的逐渐普及,宽带城域网,甚至宽带广域网的广泛应用,不管是Intranet、Extranet、还小区智能网,日益扩张的海量信息量,正迫使着人们对网络系统中的音频、视频、数据等信息的传输量的要求越来越高。
Internet的迅猛发展,电子商务、电子政务、电子贸易、电子期货等网络交易方式的采用,在加速物流、资金流周转的同时,也加速了信息急速骤增,给网络信息中心服务器增加了极大的压力,从而使普遍需要缓解网络核心系统压力的需求一浪高过一浪。
为此,业界不得不开始考虑第四层交换概念了,以满足基于策略联网、高级QoS(Quality of Service:服务质量)以及其它服务改进的要求。
巨大的市场潜力,又大大刺激了广大厂商在网络关键设备方面的重大投入,以至于在极短的时间内出现了从传统的第二层交换机,到技术先进的第三层交换机,再到近期推出的第四层,甚至第七层交换机产品的喜人局面。
第四层交换机区别时第三层交换机的是,它不仅应用了第三层交换机中的IP交换技术,更重要的是它站在更高层次上,可以查看第三层数据包头源地址和目的地址的内容,可以通过基于观察到的信息采取相应的动作,实现带宽分配、故障诊断和对TCP/IP应用程序数据流进行访问控制的关键功能。
显然,第四层交换机在通过任务分配和负载均衡的同时,完全可以优化网络/服务器界面,提高服务器的可靠性和可扩充性,并提供详细的流量统计信息和记帐信息,从而在网络应用层水平上解决网络拥塞、网络安全和网络管理等问题,使网络更具“智能”性和可管理性。
组建一个高速、宽带、稳定、可靠,且能融合安全与保密等全新需求的内外联网络系统,是当前企业网络发展的趋势。
高速局域网的应用,已轻松地将语音、视频等对延时、抖动、丢包要求非常苛刻的通信类型集成在同一数据网上传输。
来自企业网络内部的安全威胁,最理想的防范措施,往往是采取对不同用户的限权控制,杜绝非授权通信。
《网络设备互联》习题及答案
《网络设备互联》习题及答案《网络设备互联》作业一一、名词解释1、RJ-45端口2、交换机的初如化3、TFTP备份方法4、广播域5、VTP二、填空题1、在局域网中,应用最为广泛的是()o2、()用于网络搭建,而网络的搭建和()的概念密不可分,()是网络设备在网络中一个重要的身份证明。
3、所有的IP地址都由()负责统一分配,目前全世界共有三个这样的网络信息中心:()()()o4、交换机担负着()的重要工作,一旦()被人篡改,将造成网络无法正常工作,带来安全隐患。
5、特权模式的密码有()()两种。
6、()是从硬件工作方式上隔离广播域,()可以通过设置VLAN从逻辑上隔离广播域。
7、VLAN在交换机上的实现方法,常用的可以大致分为()、()两类。
8、()能起到隔离广播域的作用,还能在不同网络单转发()。
9、路由器的操作系统与()相同,因此相关的操作命令和()中的命令是相同的。
10、()是一种特殊的静态路由,指的是当路由表中与包的目的地址之间没有匹配的表项时路由器能够做出的选择。
三、选择题1、()指的是同一个物理网段上所有节点的集合或以太网竞争同一宽带的节点集合。
A、广播域B、VLANC、冲突域D、子网2、路由器IOS及配置文件的备份方法与交换机(),路由器和交换机的IOS是()的。
()A、相同、不同B、相同、相同C、不同、不同D、不同、相同3、静态路由的工作特点不正确的是()A、路由路径相对固定B、静态路由永久存在C、可通告性D、单向性4、IOS的特点正确的是()A、IOS命令不区分大小写B、静态路由永久存在C、可通告性D、单向性5、与RIP路由协议相比,OSPF明显的优越性有()A、支持小规模网络B、产生路由自环C、支持不可变子网掩码D、收敛速度快6、链路状态算法过程描述正确的是()A、初始化阶段、收敛阶段、泛洪阶段、稳定阶段B、收敛阶段、稳定阶段、初始化阶段C、初始化阶段、泛洪阶段、收敛阶段、稳定阶段D、收敛速度快、稳定阶段、初始化阶段、泛洪阶段7、静态路由的缺点是()A、不能动态反映网络拓扑B、安全性较高C、使用静态路由比较简捷D、路径相对固定8、VIP中Switch(config)#vtpdomainabc命令,表示()A、创建名称为abc的VTP域名B、定义该交换机为VTP服务端C、定义VTP服务器的密码为abcD、定义该交换机为VTP客户端9、以下选项中是VTP模式的为()A、同域Ik同密C、透明D、拥有中继10、IP地址根据网络H)的不同分为()A、两类B、三类C、四类D、五类四、简答题1、以太网交换机通过几种途径进行管理,分别是哪几种?2、简述IOS的特点。
SB-002 以太网交换机常见技术及协议V2.0.
报文从3/1/1进入,从3/1/2出来的时候S-TAG为 VLAN100
20
QinQ进阶配置
部分交换机(如S8500)实现了S-TAG中的 TPID(Tag Protocol Identifier)可设置。按运行商 要求,我们可以用非0x8100值来指定TPID值。 继续前面的配置,现在我们指定从公网端口 G3/1/2出来的报文S-TAG中的TPID值为0x9100
5
端口流量镜像
作用 查看网络中某个或某些端口流量, 用于故障定位和分析 设置方法 设置监控端口,被镜像端口。 被镜像端口 监控端口 ASIC将被镜像端口所收发的报文同 步地拷贝一份给监控端口。 被镜像端口可以是一个端口,也可以 是一组端口 监控端口具有普通业务口的功能
25
ARP代理 SubVLAN的ARP代理功能默认关闭,各 SubVLAN间用户无法互通; 用户要在SubVLAN之间通讯,则必须打开 SubVLAN的ARP代理功能; 打开ARP代理将严重影响ARP性能。
26
SubVLAN用户互通配置
[H3C]vlan 20 [H3C-vlan20] arp proxy enable [H3C]vlan 30 [H3C-vlan30] arp proxy enable [H3C-vlan40]display supervlan Supervlan ID : 100 ARP proxy : enabled Subvlan ID : 20 30 40 Subvlan in which arp proxy is disabled: 30
6
交换机相关协议及技术
POE Port mirror GARP IGMP snooping QinQ Super VLAN P-VLAN PVE源自7GARP协议
以太交换机基本技术
1. 交换机技术基础1.1.以太网简介以太网是当今现有局域网采用的最通用的通信协议标准,组建于七十年代早期。
Ethernet(以太网)是一种传输速率为10Mbps的常用局域网(LAN)标准。
在以太网中,所有计算机被连接一条同轴电缆上,采用具有冲突检测的载波感应多处访问(CSMA/CD)方法,采用竞争机制和总线拓朴结构。
基本上,以太网由共享传输媒体,如双绞线电缆或同轴电缆和多端口集线器、网桥或交换机构成。
在星型或总线型配置结构中,集线器/交换机/网桥通过电缆使得计算机、打印机和工作站彼此之间相互连接。
以太网系统由三个基本单元组成:●物理介质,用于传输计算机之间的以太网信号;●介质访问控制规则,嵌入在每个以太网接口处,从而使得计算机可以公平的使用共享以太网信道;●以太帧,由一组标准比特位构成,用于传输数据。
Ethernet 基本网络组成:●共享媒体和电缆:10BaseT(双绞线),10Base-2(同轴细缆),10Base-5(同轴粗缆)。
●转发器或集线器●网桥●交换机以太网协议:IEEE 802.3标准中提供了以太帧结构。
当前以太网支持光纤和双绞线媒体支持下的四种传输速率:●10 Mbps – 10Base-T Ethernet(802.3)●100 Mbps – Fast Ethernet(802.3u)●1000 Mbps – Gigabit Ethernet(802.3z))●10 Gigabit Ethernet – IEEE 802.3ae1.2.以太网交换机简介以太网交换机,也称为交换式集线器,是简化(典型)的网桥,一般用于互连相同类型的LAN(例如:以太网/以太网的互连)。
工作在 OSI 网络参考模型的第二层上.以太网交换机,也称为交换式集线器,一般用于互连相同类型的LAN(例如:以太网/以太网的互连)。
作为局域网的主要连接设备,以太网交换机成为应用普及最快的网络设备之一。
随着交换技术的不断发展,以太网交换机的价格急剧下降,交换到桌面已是大势所趋。
路由与交换技术
路由与交换技术路由与交换技术是现代网络中不可缺少的要素,在目前的网络中,路由器和交换机可以说是通过有效组织网络的重要组件,它们能够帮助网络管理者更加有效地控制网络流量,保证网络的安全,同时也提高网络的性能。
路由技术是一项基于IP网络协议的技术,它的作用是通过一系列的数据包路由计算和分析,来实现数据的定向传输,让数据能够更有效的被定向传输到指定的网络设备或者目的地。
路由技术的实现需要由一个物理路由器来完成,这种路由器可以被称作路由器,它通常使用在网络的核心位置,并且通过一定的协议来实现数据的传输,比如Router Protocol (RIP), Open Shortest Path First (OSPF)Border Gateway Protocol (BGP)等。
交换技术是一项基于数据链路层协议的技术,它的功能是将网络中的所有数据进行中继,并分发到指定的设备上,比如交换机可以将一个网络中的数据传输给一个或多个网络设备。
与路由技术不同,它不需要任何特定的协议来实现,而是使用一些简单的逻辑概念,来实现数据传输,例如传输数据通过地址,端口号,组播等等。
路由和交换技术可以说是实现网络设备之间通信的有效机制。
它们两者在网络结构中都起着重要的作用,路由器用于网络的路径计算,交换机用于网络的数据传输。
目前网络的规模越来越大,网络的复杂度也越来越高,因此路由与交换技术也得到了进一步完善,可以更好地满足网络服务的要求。
现代网络中路由和交换技术的实现,主要集中在网络中的三个层次:物理层,链路层和网络层。
物理层主要负责数据的传输,比如通过使用线缆,光缆,无线等通信媒介,实现数据的传输。
链路层主要是定义了数据传输的方式,例如以太网,无线局域网,令牌环等;而网络层的主要作用是实现路由和交换技术,以实现数据的定向传输。
传统的路由技术是基于IP网络协议,使用一个中心路由来监控整个网络的流量,但随着网络技术的发展,传统的路由技术已经不能满足现今网络中的需求,因此出现了边缘路由技术,边缘路由技术不同于传统的路由技术,它可以直接路由到指定的网络设备,而不用通过中心路由器,可以大大降低网络的延时,同时也提高了网络的安全性。
交换式以太网组网技术
存储转发
交换机首先存储整个数据帧,然 后根据MAC地址表进行转发。这 种方式可以避免风暴,但交换速 度较慢。
碎片丢弃
交换机在接收到小于一定长度 (如64字节)的数据帧时,直接 丢弃该帧。这种方式可以有效减 少网络中的小包流量,提高网络 性能。
03 交换式以太网的组网技术
CHAPTER
星型拓扑结构
交换式以太网组网技术
目录
CONTENTS
• 引言 • 交换式以太网的基本原理 • 交换式以太网的组网技术 • 交换式以太网的性能优化 • 交换式以太网的应用场景 • 总结与展望
01 引言
CHAPTER
交换式以太网的发展历程
01
02
03
起源
以太网技术起源于20世纪 70年代,最初是为了实现 简单、经济的局域网连接。
网状拓扑结构
总结词
网状拓扑结构是一种复杂的以太网组网 方式,其中节点之间有多条通信路径。
VS
详细描述
在网状拓扑结构中,节点之间有多条通信 路径,每个节点都可以直接或间接地与其 他节点通信。这种结构提供了高可用性和 灵活性,但需要复杂的配置和管理,同时 成本也较高。
04 交换式以太网的性能优化
CHAPTER
交换机通过学习源MAC地址,自动建立和维护MAC地址表。当 MAC地址发生变化时,地址表会自动更新。
去抖动处理
对于网络中的重复帧,交换机进行去抖动处理,确保只转发一次有 效帧。
交换式以太网的交换方式
直通交换
交换机在接收到数据帧时,立即 从相应的端口转发出去,不需要 存储整个数据帧。这种方式交换 速度快,但无法处理风暴。
前导码
用于同步,由7个字节的10101010和1个 字节的101010101组成。
交 换 技 术
如图5-6所示,假定我们需要从S向R1和R2发送分组。在单播中,每个分组将分别 向R1和R2分别发送。在组播中,S只发送每个分组一次,如果需要,则在中间 节点进行分组复制,每条链路中最多只出现一次相同的分组。而在广播中, 每个节点将把收到的分组从所有接口中(除了收到分组的接口)发送出去。
返回
计算机网络
就VoIP而论,为了能够进行QoS,内容智能需要包括区分呼叫目的, 例如本地或长途。内容智能是一种强大的特性。然而,交换机使用内容 智能的主要目的是QoS和安全,而不是为了执行基本的数据包转发。请 看表5-1,图5-5所示。
表5-1 OSI参考模型的层次及其各自的PDU (Protocol Data Unit,协议数据单元)
从广义上讲,任何数据的转发都可以叫做交换。但是,传统的、 狭义的第2层交换技术,仅包括数据链路层的转发。
1.1 第2层交换
第2层交换技术可以识别数据帧中的MAC地址信息,根据 MAC地址进行转发,并将这些MAC地址与对应的端口记录在自 己内部的一个MAC地址表中。
老式的第二层交换机中全部的网络设备都必须属于相同的子网,并 且为地址解析目的而交换广播数据包。对于被分组为共同广播数据包的 网络设备,它们组成单个广播域。第二层交换机在整个广播域中扩散未 知的单播、多播和广播的通信流量。基于上述原因,广播域内的全部网 络设备需要处理所有的扩散通信流量。伴随着广播域规模的增长,由于 需要执行任务来处理很多不必要的通信流量,所以广播域内的网络设备 就不堪重负。这种告诫也阻止网络拓扑的增长。
第3层交换技术到今天已经相当成熟,同时,3层交换机也从来没有停止过发展。 第3层交换技术及3层交换设备的发展,必将在更深层次上推动整个社会的信 息化变革,并在整个网络中获得越来越重要的地位。
工业以太网环网交换机技术说明
工业以太网环网交换机技术说明1.1 基本功能1)网络冗余•支持符合国际标准的IEC62439冗余环网协议,如果环网中个设备或链路发生故障,环网传输路径将自动愈合,保证主干网络数据信号不间断,自愈时间≤20ms。
2)管理功能•管理层网络配置三层交换机,内置路由协议,带有VLAN间网关路由,保证VLAN间的通讯,以及对外联网络的路由功能。
•以太环网交换机上提供对VLAN的支持,各接入子系统可根据需求划分不同VLAN进行数据传输。
•所有交换机均带有组播及广播风暴控制功能,可将网络内的组播及广播流量控制在一定范围内。
3)网络监控•所有交换机可通过OPC接口,对交换机的各端口流量及运行状态做分析,在第一时间实现故障的诊断和定位。
•支持SNMP协议,通过网络管理及故障诊断,全流程的故障管理、主动的网络监视、批量的设备配置备份,实现网络设备统一监控管理4)防腐涂层•交换机表面防腐涂层满足“HG/T 4077-2009防腐涂层涂装技术规范”要求,•喷、镀金属层上加防腐浊涂料的复合面层,厚度≥300um;或富锌底漆的防腐浊涂层,厚度≥300um,涂层使用年限≥15年。
1.2 基本性能1)环境指标要求•良好的设备特性&安装方式灵活性,宽温、防尘、防潮设计;•工作温度:-40 ~ 85 ℃;•保护等级IP40,全封闭式金属钢质外壳,无需风扇散热,双路冗余电源供电;•可定制机架、导轨、壁挂安装;2)运行可靠性指标•在严酷环境可靠稳定工作:•抗冲击:200g,10s•抗震动:50g,5-200Hz•设备平均无故障时间MTBF>40万小时;3)抗干扰能力•抗电磁干扰:10V/m•抗静电浪涌:+/- 16KV•防静电:接触放电4KV,空气放电8KV,IEC 61000-4-2•防辐射等级:FFC part 15 class A4)通讯可靠性•快速冗余;•支持环网冗余技术,保障了网络通信的无扰动切换,网络自愈时间≤20ms;•环接点数量≮250个。
三层以太网交换技术原理与部署
三层以太网交换技术原理与部署第1章以太网基础以太网系统的真正开端是在夏威夷岛上建造的用于无线电通信的ALOHA系统。
对于采用广播信道的网络而言,最为关键的一个设计问题就是如何给各个站点分配信道的使用权。
ALOHA是夏威夷大学的Norman Abramson和他的伙伴们发明的一种全新的动态信道分配方法,其基本思想很简单:用户只要有数据要发送,就让他们发送。
由于广播的反馈性,发送方只要侦听信道就可以知道发出的数据是否被破坏,如果被破坏,发送方等待一段随机的时间再重发数据。
区别于传统的静态信道访问方法如TDM(Time Division Multiplexing)、FDM(Frequency Division Multiplexing),ALOHA可以很好的处理数据通信的突发性,提高信道的利用率。
后来,为了尽量减少冲突的发生,在ALOHA 的基础上出现了很多的动态信道分配方法。
其中在ALOHA基础上加入了载波监听的CSMA/CD (Carrier Sense Multiple Access with Collision Detection)是最重要也是应用最为广泛的一种改进。
第一个CSMA/CD系统是由Xerox PARC建造的一个2.94Mb/s的系统。
这也是第一个被称为以太网(Ethernet)的系统。
1CSMA/CD规定了一个想传输数据的节点必须执行如下步骤:(1) 监视信道直到其空闲。
(2) 传输数据,并监视信道看是否有冲突发生。
(3) 如果检测到冲突发生,停止传输,发出一个冲突产生信号,再等待一个随机的时间,再回到第一步。
这个随机的时间依如下规则选择:如果数据包冲突了n(n<16)次,则此节点以相同的可能性从0 ,1,..... ,2n - 1中随机选一个数K,然后等待K * 512 比特时间(例如:在10Mbps以太网中,1比特时间=10-7秒),如果n>15,则放弃发送。
Xerox的以太网极其成功,于是它和DEC,Intel共同起草了一份10Mb/s的以太网标准,这个标准称为DIX(DEC、Intel、Xerox)。
以太网交换机
面临问题
面临问题
以太网交换机作为一种数据传输设备,是局域网中重要的设备之一,内部结构端口均为同主机连接,可以在 连接多个端口的同时,实现数据传输,也不会产生冲突。除此之外,以太网交换机成本较低,可以满足不同层次 的实际需求,在大数据时代背景下,以太网交换机技术不断发展,扩展形成了很多复杂的业务。在这个过程中, 以太网交换机也面临着较为严重的安全问题,主要包括以下几个方面:第一,广播恶意攻击;第二,网络攻击; 第三,MAC地址攻击;第四,MAC恶意欺骗;第五,环路攻击。以广播恶意攻击为例,网络是一个开放的平台,交 换机在接受大流量广播数据时,就会通过广播的形式转发这些数据,如果数据的传输控制功能不够完善,那么网 络宽带就会被这些垃圾数据充满,交换机需要具备面对众多数据的传输控制功能。
应用
应用
