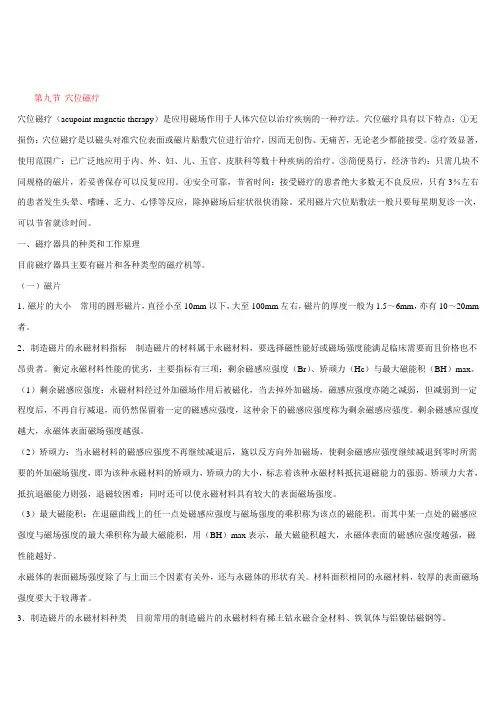

第九节穴位磁疗穴位磁疗（acupoint magnetic therapy）是应用磁场作用于人体穴位以治疗疾病的一种疗法。
穴位磁疗具有以下特点：①无损伤：穴位磁疗是以磁头对准穴位表面或磁片贴敷穴位进行治疗，因而无创伤、无痛苦，无论老少都能接受。
②疗效显著，使用范围广：已广泛地应用于内、外、妇、儿、五官、皮肤科等数十种疾病的治疗。
③简便易行，经济节约：只需几块不同规格的磁片，若妥善保存可以反复应用。
④安全可靠，节省时间：接受磁疗的患者绝大多数无不良反应，只有3％左右的患者发生头晕、嗜睡、乏力、心悸等反应，除掉磁场后症状很快消除。
采用磁片穴位贴敷法一般只要每星期复诊一次，可以节省就诊时间。
一、磁疗器具的种类和工作原理目前磁疗器具主要有磁片和各种类型的磁疗机等。
（一）磁片1．磁片的大小常用的圆形磁片，直径小至10mm以下，大至100mm左右，磁片的厚度一般为1.5～6mm，亦有10～20mm 者。
2．制造磁片的永磁材料指标制造磁片的材料属于永磁材料，要选择磁性能好或磁场强度能满足临床需要而且价格也不昂贵者。
衡定永磁材料性能的优劣，主要指标有三项：剩余磁感应强度（Br）、矫顽力（Hc）与最大磁能积（BH）max。
（1）剩余磁感应强度：永磁材料经过外加磁场作用后被磁化，当去掉外加磁场，磁感应强度亦随之减弱，但减弱到一定程度后，不再自行减退，而仍然保留着一定的磁感应强度，这种余下的磁感应强度称为剩余磁感应强度。
剩余磁感应强度越大，永磁体表面磁场强度越强。
（2）矫顽力：当永磁材料的磁感应强度不再继续减退后，施以反方向外加磁场，使剩余磁感应强度继续减退到零时所需要的外加磁场强度，即为该种永磁材料的矫顽力，矫顽力的大小，标志着该种永磁材料抵抗退磁能力的强弱。
矫顽力大者，抵抗退磁能力则强，退磁较困难；同时还可以使永磁材料具有较大的表面磁场强度。
（3）最大磁能积：在退磁曲线上的任一点处磁感应强度与磁场强度的乘积称为该点的磁能积。
恒定磁场
三、恒定磁场电流或运动电荷在空间产生磁场。
不随时间变化的磁场称恒定磁场。
它是恒定电流周围空间中存在的一种特殊形态的物质。
磁场的基本特征是对置于其中的电流有力的作用。
永久磁铁的磁场也是恒定磁场。
1、磁通密度与毕奥－萨伐尔定律磁通密度是表示磁场的基本物理量之一，又称磁感应强度，符号为B。
电流元受到的安培力 B l d I f d⨯''=毕奥——萨伐尔定律 ⎰⨯=l r r l Id B 2004 πμ对于粗导线，可将导线划分为许多体积元dV 。
⎰⎰⎰⨯=Vrr dV J B 24 πμ 2、磁通连续性定理磁场可以用磁力线描述。
若认为磁场是由电流产生的，按照毕奥－萨伐尔定律，磁力线都是闭合曲线。
磁场中的高斯定理 0d =⋅⎰⎰SS B式中，S 为任一闭合面，即穿出任一闭合面的磁通代数和为零。
应用高斯散度定理⎰⎰⎰⎰⎰⋅∇=⋅VSdV B S B d0＝⎰⎰⎰⋅∇VdV B由于V 是任意的，故 0＝B⋅∇式中⋅∇为散度算符。
这是磁场的基本性质之一，称为无散性。
磁场是无源场。
3、磁场中的媒质磁场对其中的磁媒质产生磁化作用，即在磁场的作用下磁媒质中出现分子电流。
总的磁场由自由电流与分子电流共同产生。
永磁铁本身有自发的磁化，因而不需要外界自由电流也能产生磁场。
磁媒质的磁化程度用磁化强度M来表征，它是单位体积内的磁偶极矩。
磁偶极矩：环形电流所围面积与该电流的乘机为磁偶极矩，其方向与电流环绕方向符合右螺旋关系。
n IS P m =磁场强度 M B H-=0μ 或 )(0M H B +=μ本构方程 由m H M χ=可得 H B μ＝，该式称为磁媒质的成分方程或本构方程。
磁媒质的分类：r m μμχμμ00)1(=+=，顺磁质 1>r μ，抗磁质 1<r μ，铁磁质1>>r μ。
4、安培环路定律磁场强度H沿闭合回路的积分，等于穿过该回路所限定的面上的自由电流。
回路的方向与电流的正向按右螺旋规则选定。

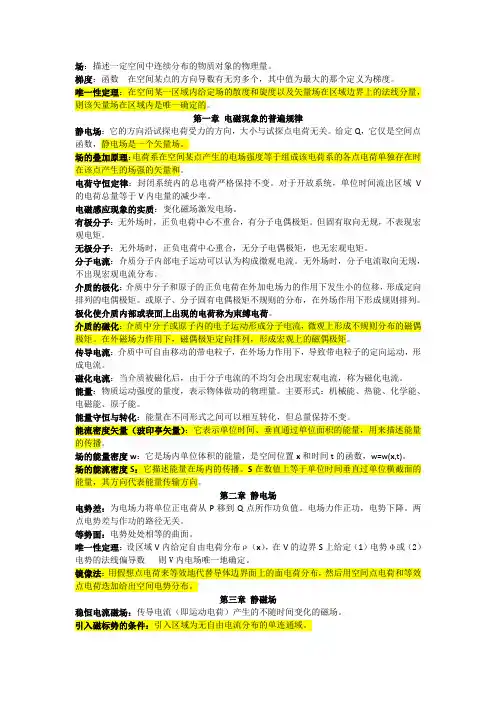

电动力学概念整理
