免棱镜模式的激光全站仪在煤矿测绘中的应用
免棱镜模式的激光全站仪在煤矿测绘中的应用
免棱镜模式的激光全站仪在煤矿测绘中的应用一、免棱镜模式的激光全站仪简介激光全站仪是一种测量仪器，结合了激光测距仪和全站仪的功能，可以实现高精度、高效率的测量。
免棱镜模式的激光全站仪是指在进行测量时无需放置反射棱镜，直接对目标进行测量，因此可以节省人力和时间，提高测量效率。
免棱镜模式的激光全站仪在煤矿测绘中具有重要的应用价值。
二、免棱镜模式的激光全站仪在煤矿测绘中的优势1. 高精度免棱镜模式的激光全站仪可以实现毫米级的测量精度，能够准确地获取煤矿地下和地表的各项数据，为矿区的规划、设计和施工提供精准的测量数据支持。
2. 高效率传统的测量方法需要放置反射棱镜，并进行多次测量，耗时耗力。
而免棱镜模式的激光全站仪可以实现快速、连续的测量，大大提高了测量效率，节约了人力和时间成本。
3. 安全性煤矿作为高风险的行业，安全始终是第一位的考虑因素。
免棱镜模式的激光全站仪可以在无需人员进入危险区域的情况下完成测量，保证了测量人员的安全。
2. 矿井内部测量矿井内部环境复杂，常规的测量方法往往难以满足精度和效率的要求。
免棱镜模式的激光全站仪可以快速、精确地获取矿井内部的各项数据，包括巷道的尺寸、倾斜度、地形等，为矿井的设计和施工提供重要的测量支持。
3. 煤层勘探通过激光全站仪的扫描功能，可以对煤层进行三维扫描，获取煤层的形状、厚度等数据，为煤矿的勘探和开采工作提供重要的数据支持。
五、免棱镜模式的激光全站仪在煤矿测绘中的未来发展随着科技的不断发展，激光全站仪在测绘领域的应用还将不断拓展和深化。
未来，免棱镜模式的激光全站仪在煤矿测绘中的应用将更加广泛，同时也将更加智能化、自动化，为煤矿测绘工作提供更加便捷、高效、安全的技术支持。

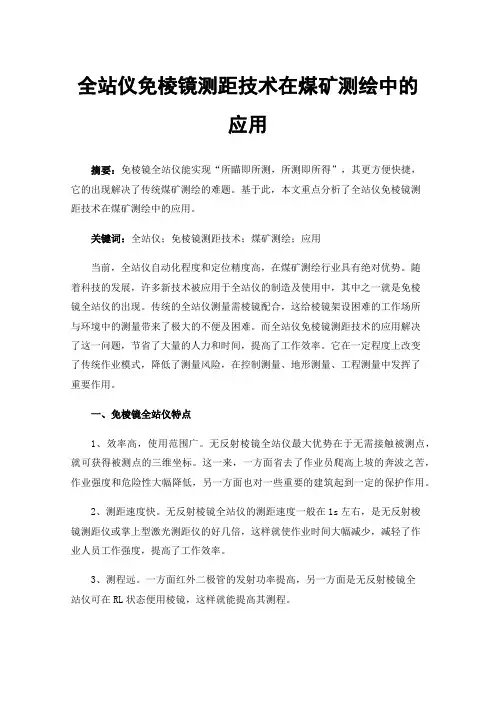

全站仪免棱镜测距技术在煤矿测绘中的应用
全站仪免棱镜测距技术在煤矿测绘中的应用摘要：免棱镜全站仪能实现“所瞄即所测，所测即所得”，其更方便快捷，它的出现解决了传统煤矿测绘的难题。
基于此，本文重点分析了全站仪免棱镜测距技术在煤矿测绘中的应用。
关键词：全站仪；免棱镜测距技术；煤矿测绘；应用当前，全站仪自动化程度和定位精度高，在煤矿测绘行业具有绝对优势。
随着科技的发展，许多新技术被应用于全站仪的制造及使用中，其中之一就是免棱镜全站仪的出现。
传统的全站仪测量需棱镜配合，这给棱镜架设困难的工作场所与环境中的测量带来了极大的不便及困难。
而全站仪免棱镜测距技术的应用解决了这一问题，节省了大量的人力和时间，提高了工作效率。
它在一定程度上改变了传统作业模式，降低了测量风险，在控制测量、地形测量、工程测量中发挥了重要作用。
一、免棱镜全站仪特点1、效率高，使用范围广。
无反射棱镜全站仪最大优势在于无需接触被测点，就可获得被测点的三维坐标。
这一来，一方面省去了作业员爬高上坡的奔波之苦，作业强度和危险性大幅降低，另一方面也对一些重要的建筑起到一定的保护作用。
2、测距速度快。
无反射棱镜全站仪的测距速度一般在1s左右，是无反射梭镜测距仪或掌上型激光测距仪的好几倍，这样就使作业时间大幅减少，减轻了作业人员工作强度，提高了工作效率。
3、测程远。
一方面红外二极管的发射功率提高，另一方面是无反射棱镜全站仪可在RL状态便用棱镜，这样就能提高其测程。
4、安全性好。
激光对眼的安全性是一个重要问题。
通过望远镜不会看到红光，这样不但使返回到接受光路的信号最大，也保证了眼睛的安全，但当信号特别强烈或使用反光镜时，也会看到红斑，不过也较安全。
二、免棱镜全站仪在煤矿测绘中的应用1、在地形测量中的应用。
地形测量也是煤矿测量的一部分，井下综采工作面回采前，应做好地面地物调查及地形测量，以确定地面建筑物、铁路、河湖等与井下采煤面间的相对位置关系。
地形测量时，常会遇到一些前视跑尺人员难以接近的特征点位，如悬崖边缘点或滑坡地带等，过去无论是使用全站仪还是GPS-RTK，都要接近这些危险地带，采用全站仪免棱镜测距技术，只需司仪人员将仪器调整到免棱镜测距模式，用望远镜瞄准待测位置，直接测量，无需前视人员到达测量点。
GPT—3000LN型全站仪在矿山测量中的应用
GPT—3000LN型全站仪在矿山测量中的应用【摘要】本文简要介绍了GPT-3002LN型全站仪的主要特点和技术指标，阐述了其在矿山测量主要工作中的应用经验。
【关键词】免棱镜全站仪；矿山测量；应用随着科技的不断进步，测绘仪器设备迅速发展，新仪器不断的出现。
在全站仪方面的重要发展是长距离免棱镜全站仪的出现，免棱镜全站仪的免棱镜视距由初期几十米发展到当前的一千米以上。
目前长距离免棱镜全站仪主要有徕卡（Leica）1200系列、拓普康GPT-3000LN系列和天宝5600系列，GPT —3000LN 型全站仪是2005年日本拓普康公司推出的新一代全站仪，该仪器以其操作简单，完备的测量功能，可靠的角度和距离测量数据，以及坚固的外壳和适用于全天候作业的结构备受测量界人士的青睐。
特别是在矿山测量工作中，在现场布控、地形测量、施工放样等方面发挥得淋漓尽致，大大提高了测量工作效率，减轻了测量人员的内外业工作强度。
金渠金矿于2009年购置一台该型仪器，主要用于工程、放样及大型工作面贯通测量，取得了良好成果。
1.GPT —3002LN 全站仪的特点和主要技术指标1.1 主要技术指标测角精度：±2″测距精度：±（3 mm + 2 ppm）测程：3 km （单棱镜）、250m（无棱镜头No Prism，简称NP）和1200m （LNP）。
1.2 主要特点（1）无棱镜测距和激光定线功能望远镜物镜沿视准线方向可发射两束脉冲激光，其中测距用二极管发射的脉冲激光是对人眼无伤害的、不可见的1级激光，激光指示器用二极管发射的脉冲激光是光束非常窄的可见2级激光，它可以在被测物体表面形成一个直径约5mm 的激光光斑，用于近距离指示仪器视准线位置，仪器标配的定线指示器可用于100m范围内指示视准线方向。
（2）双光学系统实现精密测距在有棱镜测距模式下，仪器自动使用宽测量光束，宽测量光束可以有热闪烁条件下，保证长距离测量时测距光束的稳定，达到精密测距的要求；在无棱镜测距模式下，仪器自动使用窄测量光束，窄测量光束可以保证从细密的铁丝网间隙穿过时，准确地测量出仪器至铁丝网后墙的距离。

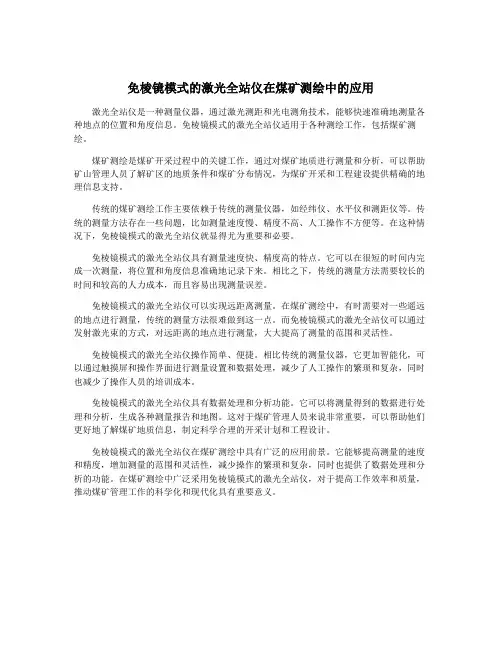

免棱镜模式的激光全站仪在煤矿测绘中的应用
免棱镜模式的激光全站仪在煤矿测绘中的应用激光全站仪是一种测量仪器，通过激光测距和光电测角技术，能够快速准确地测量各种地点的位置和角度信息。
免棱镜模式的激光全站仪适用于各种测绘工作，包括煤矿测绘。
煤矿测绘是煤矿开采过程中的关键工作，通过对煤矿地质进行测量和分析，可以帮助矿山管理人员了解矿区的地质条件和煤矿分布情况，为煤矿开采和工程建设提供精确的地理信息支持。
传统的煤矿测绘工作主要依赖于传统的测量仪器，如经纬仪、水平仪和测距仪等。
传统的测量方法存在一些问题，比如测量速度慢、精度不高、人工操作不方便等。
在这种情况下，免棱镜模式的激光全站仪就显得尤为重要和必要。
免棱镜模式的激光全站仪具有测量速度快、精度高的特点。
它可以在很短的时间内完成一次测量，将位置和角度信息准确地记录下来。
相比之下，传统的测量方法需要较长的时间和较高的人力成本，而且容易出现测量误差。
免棱镜模式的激光全站仪可以实现远距离测量。
在煤矿测绘中，有时需要对一些遥远的地点进行测量，传统的测量方法很难做到这一点。
而免棱镜模式的激光全站仪可以通过发射激光束的方式，对远距离的地点进行测量，大大提高了测量的范围和灵活性。
免棱镜模式的激光全站仪操作简单、便捷。
相比传统的测量仪器，它更加智能化，可以通过触摸屏和操作界面进行测量设置和数据处理，减少了人工操作的繁琐和复杂，同时也减少了操作人员的培训成本。
免棱镜模式的激光全站仪具有数据处理和分析功能。
它可以将测量得到的数据进行处理和分析，生成各种测量报告和地图。
这对于煤矿管理人员来说非常重要，可以帮助他们更好地了解煤矿地质信息，制定科学合理的开采计划和工程设计。
免棱镜模式的激光全站仪在煤矿测绘中具有广泛的应用前景。
它能够提高测量的速度和精度，增加测量的范围和灵活性，减少操作的繁琐和复杂，同时也提供了数据处理和分析的功能。
在煤矿测绘中广泛采用免棱镜模式的激光全站仪，对于提高工作效率和质量，推动煤矿管理工作的科学化和现代化具有重要意义。

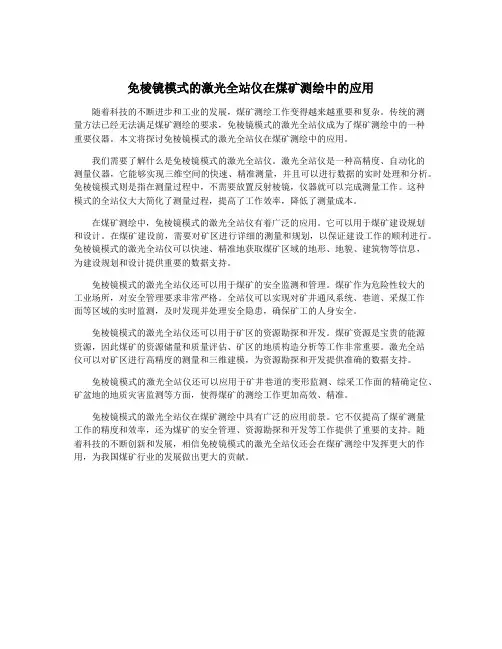

免棱镜模式的激光全站仪在煤矿测绘中的应用
免棱镜模式的激光全站仪在煤矿测绘中的应用随着科技的不断进步和工业的发展，煤矿测绘工作变得越来越重要和复杂。
传统的测量方法已经无法满足煤矿测绘的要求，免棱镜模式的激光全站仪成为了煤矿测绘中的一种重要仪器。
本文将探讨免棱镜模式的激光全站仪在煤矿测绘中的应用。
我们需要了解什么是免棱镜模式的激光全站仪。
激光全站仪是一种高精度、自动化的测量仪器，它能够实现三维空间的快速、精准测量，并且可以进行数据的实时处理和分析。
免棱镜模式则是指在测量过程中，不需要放置反射棱镜，仪器就可以完成测量工作。
这种模式的全站仪大大简化了测量过程，提高了工作效率，降低了测量成本。
在煤矿测绘中，免棱镜模式的激光全站仪有着广泛的应用。
它可以用于煤矿建设规划和设计。
在煤矿建设前，需要对矿区进行详细的测量和规划，以保证建设工作的顺利进行。
免棱镜模式的激光全站仪可以快速、精准地获取煤矿区域的地形、地貌、建筑物等信息，为建设规划和设计提供重要的数据支持。
免棱镜模式的激光全站仪还可以用于煤矿的安全监测和管理。
煤矿作为危险性较大的工业场所，对安全管理要求非常严格。
全站仪可以实现对矿井通风系统、巷道、采煤工作面等区域的实时监测，及时发现并处理安全隐患，确保矿工的人身安全。
免棱镜模式的激光全站仪还可以用于矿区的资源勘探和开发。
煤矿资源是宝贵的能源资源，因此煤矿的资源储量和质量评估、矿区的地质构造分析等工作非常重要。
激光全站仪可以对矿区进行高精度的测量和三维建模，为资源勘探和开发提供准确的数据支持。
免棱镜模式的激光全站仪还可以应用于矿井巷道的变形监测、综采工作面的精确定位、矿盆地的地质灾害监测等方面，使得煤矿的测绘工作更加高效、精准。
免棱镜模式的激光全站仪在煤矿测绘中具有广泛的应用前景。
它不仅提高了煤矿测量工作的精度和效率，还为煤矿的安全管理、资源勘探和开发等工作提供了重要的支持。
随着科技的不断创新和发展，相信免棱镜模式的激光全站仪还会在煤矿测绘中发挥更大的作用，为我国煤矿行业的发展做出更大的贡献。
免棱镜模式的激光全站仪在煤矿测绘中的应用
免棱镜模式的激光全站仪在煤矿测绘中的应用
激光全站仪是现代测量技术中常用的设备之一，它采用激光测距技术，能够实现高精度、高效率的测量。
免棱镜模式是激光全站仪的一种工作模式，与传统的棱镜反射模式相比，具有更大的测量范围和更高的测量精度。
在煤矿测绘中，免棱镜模式的激光全站仪具
有广泛的应用。
一、煤矿巷道测量
煤矿巷道是煤炭开采中的重要设施，其几何形状和位置精度直接关系到后续的掘进和
配合工作。
传统的巷道测量方法需要人工放置棱镜，精度较低且工作量大。
免棱镜模式的
激光全站仪能够在不放置棱镜的情况下，通过巷道内的墙面等点进行测量，不仅精度高，
而且测量速度快，提高了巷道测量的效率和准确度。
二、煤矿煤柱和采空区测量
煤柱和采空区是煤炭开采中的重要要素，煤柱高度和位置的确定和采空区的形状和位
置的确定是保证矿井安全开采的重要前提。
在传统的测量中，需要人工放置棱镜进行测量，测量效率低且精度不高。
采用免棱镜模式的激光全站仪可以在不需要人工操作的情况下，
通过在煤柱上放置标志物或者在采空区内设置反射板进行测量，准确获取煤柱的高度和位置，以及采空区的形状和位置。
综上所述，免棱镜模式的激光全站仪在煤矿测绘中具有广泛应用。
它能够实现高精度、高效率的测量，提高测量的效率和准确度，在煤炭采矿等领域具有广泛的应用前景。
全站仪免棱镜测量在测绘中的应用
全站仪免棱镜测量在测绘中的应用摘要：本文结合全站仪技术的发展，介绍了免棱镜全站仪的结构以及免棱镜全站仪测量的原理，对免棱镜反射测量的精度进行分析，并与使用棱镜测量结果进行比较，确定免棱镜反射测量在工程中的适用性。
传统的全站仪测量需要棱镜的配合使用，在难于架设棱镜的工作条件下给测量带来极大不便和困难，而免棱镜测量的使用解决了这一难题，很大程度上节省了人力与时间，提高了工作效力。
另外本文还介绍了免棱镜测量技术在测绘中应用的几个方面以及在具体测量中的使用方法。
对一些工程状况作具体分析，详述免棱镜测量的可行性。
阐述了难架设棱镜的目标的具体测量方案和有效测设措施。
对有效地减少传统测量所花时间及减少工程测量中施工对测量速度影响的方案，结合在实际测量中的应用对免棱镜测量技术的一些问题进行探讨。
关键词：工程测量；横断面；免棱镜测距技术；精度分析1 全站仪免棱镜测量的基本原理和测距结构免棱镜全站仪即不需要棱镜作为合作目标就可以进行测距的全站仪。
免棱镜测量（Reflectorless）又叫无合作目标测量，是不需要反射棱镜而依靠被测物的自然表面反射光线来进行测距。
免棱镜测距的方法有两种，一是脉冲法，另外是相位法，脉冲法用测量时发射和接收信号之间的时间间隔来计算距离，多次测量得出平均距离。
相位法测量使用连续信号，以不同的颇率来调制载波信号，测出发射和接收信号之间的相位差，从而求出被测距离。
一般来讲，在相同的条件下，脉冲发的测程远，相位法的精度高。
以徕卡TCR系列仪器为例作一些测距原理的简单介绍。
LeicaTCR1100 系列全站仪EDM（Electronic Distance Measuring instrument）模块被集成在全站仪中，可以产生一束与望远镜同轴的红外激光IR（Infra-Red），由红外激光发射管发射，作为相对于红外光束的一种选择。
它还可以产生可见波段红色激光束RL（Red Laser），由红色激光发射管发出，相应有IR和RL两种测距方式，可通过全站仪键盘上的按键来完成两种测距模式的转换。
免棱镜模式的激光全站仪在煤矿测绘中的应用
免棱镜模式的激光全站仪在煤矿测绘中的应用随着科技的不断发展，激光全站仪在各个领域的应用也变得越来越广泛。
在煤矿测绘领域，免棱镜模式的激光全站仪也逐渐成为了测量员们的得力助手。
本文将会介绍免棱镜模式的激光全站仪在煤矿测绘中的应用，并探讨其在提高测绘效率、精度以及安全性方面的优势。
一、免棱镜模式的激光全站仪简介免棱镜模式的激光全站仪是一种利用激光技术来进行测量，并且可以在无需使用反射棱镜的情况下进行远距离测量的设备。
它利用激光和电子器件的组合来进行测距，角度和高程测量，具有测距快速、数据准确、操作简单等优点。
而在煤矿测绘中，由于其可以在不同光照条件下精确快速地获取数据，并且可以实现远距离测量，因此被广泛应用。
1. 提高测绘效率在煤矿测绘中，地形复杂、地下通道交错，采煤工作面变化快，传统的测量方法往往需要大量的人力、物力和时间，而且受天气、光线等因素的影响较大。
而免棱镜模式的激光全站仪具有快速测距、高效测量的特点，可以大大提高测绘的效率。
在进行采煤、支护施工前，使用全站仪可以快速准确地获取地表和地下通道的数据，为后续的施工提供了可靠的数据支持。
2. 提高测量精度在煤矿测绘中，精确的数据是保障安全生产并进行资源评估的重要基础。
传统的测量方法存在人为误差较大、局部误差不易发现等问题，而免棱镜模式的激光全站仪可以通过激光技术实现高精度的测量。
它可以自动进行角度、距离和高程的测量，数据准确可靠，可以满足煤矿测绘中对数据精度的要求。
3. 提高测量安全性煤矿的工作环境复杂，存在许多安全隐患，如地质构造复杂、地下水位变化大等。
而使用全站仪进行测绘可以减少测量人员在采煤工作面、坍塌区等危险环境中的作业，提高了工作的安全性。
利用全站仪进行地下通道测绘可以减少测量人员在地下的作业时间，减少了地下作业中的事故隐患。
三、未来展望免棱镜模式的激光全站仪在煤矿测绘中的应用还有许多值得探索和发展的方向。
可以通过技术创新，提高仪器的适用范围和测量精度，满足煤矿测绘中对高精度数据的需求。
免棱镜模式的激光全站仪在煤矿测绘中的应用
免棱镜模式的激光全站仪在煤矿测绘中的应用激光全站仪是一种测量仪器，它可以在煤矿测量和建设中发挥重要作用。
通过测量和绘制地表、露采、地质统计及其他煤矿相关信息，激光全站仪可以在煤矿测绘和设计中应用。
其中，免棱镜模式的激光全站仪，因其高精度、高效、实时性强等优点，已经被广泛应用于煤矿测绘中。
1. 高精度的测量免棱镜模式的激光全站仪可以实现高精度的测量。
传统的测量方法需要使用三角测量法进行计算，而且需要大量的设备和人力资源，速度较慢。
而免棱镜模式的激光全站仪通过激光束直接测量目标点的坐标，精度高，且速度快。
不需要声音测距，可以避免误差，保证测量精度。
2. 提升测量效率免棱镜模式的激光全站仪可以实时进行测量，并且可以快速的记录和处理数据，同时还可以通过机器人进行自动化操作，从而提高工作效率。
这种模式的激光全站仪具有更先进的技术，通过调查和数据处理可以快速有效地测量煤矿的各个方面，并提供准确的信息。
3. 实现高效的三维建模通过免棱镜模式的激光全站仪可以快速准确地捕捉煤矿的各种特征，包括地质结构、坡度、坑道和轨道等，可实现高精度的三维建模。
建立数字地图，不仅为更好的矿山规划和资源管理，还可以为煤矿的生产活动提供可靠的工具和支持。
以往需要花费大量的时间和人力资源进行测量和建模，而现在，借助于激光全站仪，建立起在线数字地图以便规划、预测、管理和监管等，将提高工作效率，减少失误和不必要的浪费。
4. 实现煤矿测量的多样化在煤矿建设中，不同的工作和环境需要不同的方法和工具来完成。
例如，测量矿山的地表、坡度、地质和地貌信息，需要使用高精度的仪器，而在现场，检测矿床堆积的物料需要更加灵活和高效的工具。
免棱镜模式的激光全站仪可以根据需要进行多种测量方式，能够对煤矿不同场景下的测量任务进行适应。
矿山施工中煤矿测量新技术的应用
矿山施工中煤矿测量新技术的应用精度比较高的全站仪安装了不使用棱镜的测距装置，在该装置功能中主要的一个是在已测出其相关数据控制点上安放仪器，待测点不用安排反光棱镜，选择远红外激光技术，能快速、准确的测出距离与倾角，然后就可以计算出待测点坐标与高程，和以往使用的放置棱镜方式相比，300米内测距误差是±3mm，在测量地面上的河流、建筑物等其它地物、地貌时是很合适、有效的方法。
标签：矿山施工煤矿测量新技术应用1使用免棱镜全站仪进行测量时基本原理与测距结构使用免棱镜全站仪进行测距时有两种方法：脉冲法和相位法，脉冲法使用发射信号与接收信号的时间间隔为依据算出距离，经过多次测量计算其平均值。
相位法利用连续信号，用不同频率对载波信号进行调制，测量并获得发射信号与接受信号的相位差，以此来计算出被测距离。
一般测量中条件相同时，脉冲法测量测距远，相位法測量精度高。
现在用徕卡TCR种类全站仪为例来介绍其测距原理，该种类全站仪的EDM模块在全站仪上是以集成形式存在的，它能产生和望远镜有同一中心线的红外激光IR，从其发射管发射，对红外光束来说只是另外的一种选择。
它还能发出可见的红色激光束RL，从其发射管发射，所以说有IR 与RL两个测距方法，在全站仪的键盘上有专门按键可以用来转换测距模式。
以往使用的测距仪，一般是用发光管来发射信号，现代全站仪用的是激光管，发射功率有较大提高，使免棱镜测量确保测量精度，相位法的测距光束比较细，即便是两个点离的很近它也能分辨得较为准确，用脉冲方法测距，激光功率不用太大，它的精度不高。
IR测距法要求有反射棱镜或者反射片，RL测距法对于反射棱镜可用也可不用。
首先是测距效率高，应用范围广。
免棱镜全站仪最显著的优点是不用接触待测点，就可以得到它的三维坐标。
这样一个是作业员不用再爬高上坡，工作强度与危险性都有明显降低，另一个是在测量较为重要文物建筑时对它们有较好的保护作用。
有些全站仪还能发出可见激光并用它来进行免棱镜方式测距，可见激光可以被当成指向器来用，按照光斑位置来找出测量位置，所以不用望远镜找目标也是可以测距的，这对全站仪扩展在室内测量的应用范围这个特性，能很方便的测量建筑物表面、房间空间、航空摄影中对图根点的测量。
激光免棱镜全站仪在矿井测量中的应用
测 量 规 范 中 规 定 矿 井 高 程 导 入 限 差 中 误 差 Ｍ＝±
＝± ． ２ｍ ， ０ ２ 有此可见 ， ０ 全站仪直接测 量井上下 ２６０ ２ ０ 测量 ；施工测量是进行巷道的中线 的放样和巷道实际掘 而且作业速度非常快。 进位置 的测量 ，按照实测数据结合设计对施工方案进行 高程完全可以达到规范要求 ， 调整等 ， 指导巷道准确贯通 。 激光免棱镜全站仪不但具有传统全 站仪诸多 的优势
矿 井 测 量 主要 分 为 地 面 近井 点控 制 测 量 、井上 下 联
通过仪器精度指标进行误差估算 ，Ｌ 的中误差 Ｍ１ １ ≤±
系测量 、 井下基本控制测量 、 施工测量 等几部 分 。 地面近 ３ ｍ， 中误 差在 Ｍ ≤ｔ Ｘ ０ｍ ±０ ｍ， 准 测 ａ的 ｍ ａ ａ ０ ： ．ｍ 水 ｎ ５ ５ 井点控制测量大多采用 了先进 的 Ｇ Ｓ全球定 位系统 ； Ｐ 井 量差 值 ｂ的 中误 差 Ｍ ≤ ±３ ｍ， ｂ ｍ ∑Ｍ≤６５ ｍ。 ．ｍ 上下联系测量采用稳重钢丝投放坐标及悬挂钢 尺测量高 程； 井下基本控制采用陀螺经纬仪定 向、 全站仪进行导线
作 者简 介 ： 涛 ， ， 南 开封 人 ， 程 男 河 工程 师 ， 要 研 究 方 向 ： 山测 主 矿
综上所述 ， 新一代的激光免棱镜全站仪的使用 ， 以 可 提高矿井井 下高程导人的精度 ；在测量井下导线时可 以
量。
川 张正禄 ． 工程测量学［ ． Ｍ】 武汉： 汉大 学出版社， ０ ． 武 ２ ５ ０
第２ ９卷第 ６期
Ｖ０ ．９ １２ Ｎｏ． ６
企 业 技 术 开 发
ｒ ＨＮ ０ＧＩ ＡＬ ＤＥ ＥＣ ＯＬ Ｃ ＶＥＬ ＭＥ ＴＥ Ｒ Ｓ ０Ｐ ＮＴ ０Ｆ ＥＮ ＲＰ Ｉ Ｅ
激光免棱镜全站仪在井下测量的应用
激光免棱镜全站仪在井下测量的应用摘要：为使电子测绘仪器更好的服务井下测量工作，通过对尼康Nivo2.M全站仪在鹤煤八矿的应用分析及所取得的成效，表明了激光免棱镜全站仪在井下测量中的优势。
关键词：全站仪尼康Nivo2.M 激光免棱镜井下应用优势1引言随着科技的不断进步，测绘仪器设备迅速发展，全站仪在矿山建设p2.1 特点简介尼康Nivo2.M全站仪是尼康公司NivoTM系列产品之一，是一款多用途测量仪器，具有以下特点：（1）新颖时尚、紧凑坚固、中文图形操作系统简单易学。
（2）高质量Nikon光学器件高精度免棱镜测距，可见激光束方便施工测量。
（3）棱镜模式测量和免棱镜模式测量，内置软件校正2C、指标差、补偿器。
（4）双电池交替供电，单块时间≥19小时。
（5）磨擦制动，无限位微动绝对编码度盘。
2.2技术参数测角精度：2”；测距精度：棱镜模式±2mm+2ppm，免棱镜模式±3mm+2ppm 测程：?免棱镜300m，单棱镜3000m；测量间隔：棱镜模式1.6，秒免棱镜模式2.1秒。
3激光免棱镜全站仪在井下的应用3.1施测方案为缓解升、入井人员的体力消耗和-400轨道及一轨道材料运输压力，鹤煤八矿计划在143轨道下山安装架空人车装置，由于受矿压影响，143轨道下山巷道变形较为严重，不能满足架空人车装置的安装条件，需对该轨道下山进行维修改造，由地测科负责给出巷道中心线并测出巷道分段距离坡度。
以往主要用经纬仪与钢尺完成此类工作，费时费力，一个工作日很难完成对143轨道的施测工作，且143轨道此时还担负着北翼地区的物料提升工作，为尽量不影响生产决定用尼康Nivo2.M全站仪对143轨道进行施测。
3.2应用过程由布点人员先行从143轨道上平台变坡点位置开始用皮尺拉距布设测点，为精确反映轨道坡度变化要求每20m布设一个测点，在轨道两侧标注测点编号，并在轨面上作上标记。
如图1所示，主测人员将全站仪架设于143轨道上平台变坡点处的巷道中心位置，仪器架好后按开关键打开仪器，将后视瞄准143轨道上平台绞车中心并固定仪器水平度盘，然后掉转仪器镜头（即将水平读盘旋转180°），使前视与后视始终成一条直线，以此作为巷道的中心线。
探讨全站仪测量技术在矿山测量中的应用
探讨全站仪测量技术在矿山测量中的应用摘要：在现有的野外测量仪器中，全站仪是一种自动化程度较高的仪器，具有测量精度高、数据处理准确、应用范围广等优点。
因此，在我国目前的矿山测量中已逐步推广应用。
目前，我国全站仪测量技术已经逐渐成熟，在计算机系统的辅助下，可以方便、高效地完成矿山数据测量，大大提高了矿山测量数据的精度。
全站仪具有光电测距和经纬仪的双重功能，完全可以满足矿山测量的需要，大大减轻测量工作者的负担，提高工作效率，保证数据的准确性和精度。
关键词：全站仪测量技术；矿山测量；app应用全站仪是目前国际上流行且实用的测量仪器，在国内矿山、铁路、桥梁、隧道等工程中也得到了广泛应用。
但是全站仪在矿山测量中的应用不止于此，其巨大的功能还有待于进一步开发和研究。
目前全站仪价格不断下降，逐步取代传统测量仪器是大势所趋。
因此，矿山测量人员有必要不断地研究和使用它，它必将为矿山测量带来广阔的前景。
1.全站仪测量技术综述全站仪测量技术是对传统矿山测量技术的改进，它的发展和应用得益于计算机技术的应用和普及。
在以往经纬仪测角和测距的基础上，增加新的计算机系统作为辅助测量和计算工具，将两者有机结合，实现野外测量数据的准确采集和有效分析。
全站仪的功能是全面的。
它不仅可以测量矿山等野外环境的距离和角度，还可以借助内部的计算机处理系统自动计算出被测点的坐标信息。
它不仅能及时处理和存储测量数据，还能在电子屏幕上实时显示数据信息。
全站仪测量技术是以往矿山测量技术的一次深刻变革。
借助计算机处理系统，可以实现矿山环境的实时监测和动态演示，大大节省了人力、物力和时间成本，进一步提高了矿山测量数据的准确性。
2.全站仪的分类根据组成可以低，各部分相互独立，由电缆连接；而整体式全站仪集中度高，自动化水平高，测量结果更准确。
根据功能不同，全站仪可分为常规全站仪、智能全站仪、无目的全站仪和移动全站仪。
智能全站仪内置智能芯片，可以减少测量工作量；无标靶全站仪可以不用棱镜直接测量。
免棱镜全站仪在测绘中的应用
免棱镜全站仪在测绘中的应用作者：李绪根来源：《中国科技博览》2013年第03期摘要：介绍免棱镜测量技术在测绘的应用情况，对免棱镜测量技术工作效率和免棱镜全站仪的特点以及应用中应注意的问题进行分析。
关键词：全站仪，免棱镜技术，应用，测量，效率。
【中图分类号】P642.211、概述随着科技的不断发展和进步，测绘仪器设备也迅速发展，新仪器的不断出现。
在全站仪方面的重要发展是长距离免棱镜全站仪的出现，免棱镜全站仪的免棱镜视距由初期几十米发展到当前的一千米以上。
免棱镜全站仪把免棱镜测距技术与传统的全站仪结合在一起，给测量工作带来了很大方便，同时引发了全站仪领域新的技术竞争，如TCR系列、TOPCON系列、TRIMBLE系列、NIKON系列、SOKKIA系列及国产苏州一光OTS系列相继问世，其他仪器制造商也正在准备推出免棱镜全站仪。
2、免棱镜全站仪测距原理电子测距仪的基本组成包括发射部分、回光部分、接收部分、测量和计算部分；对于有反射棱镜测距，回光部分为反射棱镜或反射条，它能将大部分的入射光沿入射光路反射回测距仪的接收部分接收，进而实现测距。
对于无反射棱镜测距，回光部分为被测物体的反射部分，它将入射光沿各个方向反射，形成漫反射，部分反射光被测距仪的接收部分接收，进而实现测距。
免棱镜全站仪测距方法有两种，即脉冲法和相位法。
通常，在相同的条件下，脉冲法的测程远，相位法的精度高。
脉冲法用测量时发射和接收信号之间的时间间隔来计算距离，多次测量得出平均距离。
相位法使用连续信号，以不同的频率来调制载波信号，测出发射和接收信号之间的相位差，从而求出被测距离。
传统的测距仪，大都用发光管（LED）作为信号源，新型测距仪的信号源为激光管，这样可提高发射功率，保证免棱镜测距时的测程和测距精度。
相位法测距用的测量光束很细，因此能准确地分辨出非常近的相邻点。
脉冲式免棱镜测距不需要很强的激光功率，但其精度较低。
此外，现在大多数免棱镜全站仪使用同轴测距仪，这种设计降低了对仪器中心偏移量修正的需要，是分体式全站仪所无法比拟的。
免棱镜全站仪在露天矿山危险区域测量作业中的应用
免棱镜全站仪在露天矿山危险区域测量作业中的应用摘要:在大型露天矿山开采中,采空区、高压线、排土场等由于长期处于不稳定状态而成为主要危险源和重点监控、治理部位,因此需要测量人员经常在危险区域作业,形成不安全因素。
本文结合测量人员对露天矿排土场、采空区、高压线弧垂程度的特殊作业情况,简单介绍免棱镜全站仪技术的测量原理及应用现状,对测量精度与误差作系统分析,总结论述免棱镜全站仪技术在露天矿山测量中的可行性。
关键词:露天矿山测量免棱镜全站仪1、研究背景某钼矿矿区矿体厚大集中,矿体走向长度2600m,厚度一般为420m～2m,宽度1400m～1000m,覆盖层薄。
经分析,采用露天开采平均剥采比小,采矿损失、贫化小,生产成本低,约90%的矿量可用露天开采采出。
在此大型露天矿山开采中,采空区、高大边坡、排土场、高压线弧垂程度等由于长期处于不稳定状态而成为主要危险源和重点监控、治理部位。
在整治过程中,需要测量人员经常出入危险环境中作业,形成不安全因素。
2、免棱镜全站仪技术原理与应用现状全站仪免棱镜测量是一种不需要棱镜作为合作目标,直接对物体表面进行测量,即“所瞄即所测”的测量方法[1]。
免棱镜测量技术基于相位法原理,可以对所测量目标直接进行激光打点,完成测量作业。
但是免棱镜测量所测目标的反射介质满足免棱镜测量的条件即可。
运用免棱镜进行测量作业时,可以根据全站仪距离所测目标的距离和所测目标点的反射介质条件判断运用免棱镜短距离(N)还是长距离(LN)进行测量。
与有棱镜测量比较,其优点是只要测量目标点条件满足免棱镜测量的条件(全站仪距离目标物距离、反射介质)即可运用全站仪免棱镜测量功能准确的测量目标点的三维坐标。
使用柯达灰度标准卡,其半径可达180m,它具有可见的红色激光斑及微小的光束直径。
为了达到出色的标准和基于考虑测量人员的身体安全的效果,采用最安全的一级激光,以突出免棱镜测量的优点及在测量工作中的效率的突出体现[2]。
全站仪无棱镜模式在矿山排矸场体积测绘中的应用郝亚华
全站仪无棱镜模式在矿山排矸场体积测绘中的应用郝亚华发布时间：2021-09-14T06:30:55.840Z 来源：《中国科技人才》2021年第18期作者：郝亚华[导读] 矸石是煤炭开采和洗选过程中产生的固体废弃物，目前最主要的排放方式是露天堆积。
在矿山生产中，为了对矸石场进行环境治理、综合利用，需要获得矸石场体积数据及该区域地形图数据。
开滦能源化工股份有限公司范各庄矿业分公司河北唐山 063108摘要：矸石是煤炭开采和洗选过程中产生的固体废弃物，目前最主要的排放方式是露天堆积。
在矿山生产中，为了对矸石场进行环境治理、综合利用，需要获得矸石场体积数据及该区域地形图数据。
一般地形测绘需要测量人员到达实地采集测量数据，但矸石场堆积过高、坡度过大，易造成滑坡，测量人员无法到达实地进行采集数据。
本文结合实例，采用了全站仪无棱镜模式进行测量作业，测量人员利用全站仪无棱镜模式照准矸石场目标点即可采集到相关数据，无需测量人员到达实地现场。
结果证明，该方法精度完全满足要求，且具有人员少、安全、高效的特点，在一天时间内就完成了矸石场全部的测绘工作。
关键词：全站仪；无棱镜；矿山测量；碎部测量；精度；矸石场1 引言随着采煤工艺和科技的提高，特别是矸石填充技术的广泛应用，目前全国大多数矿山正在努力把矸石场作为经济效益的突破点。
为此，我矿提出了对南部矸石场进行综合整治的要求，然而矸石场形状极不规则，周围障碍物较多，高低不平，地势陡峭、易坍塌，测量人员若实际攀爬矸石场采集特征点数据将会十分危险。
采用传统测量作业方法如经纬仪测量、方格网测量定位等，很难达到预期的要求。
为解决此问题，我们布设导线作为小地区控制测量，在此基础上运用全站仪无棱镜模式的测量方法进行采集碎部点数据来完成对矸石场的整体测绘。
全站仪无棱镜模式针对小面积测绘、测量人员无法实地到达数据采集地点进行测绘工作十分适应。
2 测区概况范各庄矿矸石场位于矿区南部，东西长约2.2km，南北宽约0.5km、高约10-15m。
全站仪免棱镜测量在矿山中的应用
全站仪免棱镜测量在矿山中的应用发布时间：2021-09-03T15:02:48.577Z 来源：《工程建设标准化》2021年5月10期作者：何杰[导读] 传统矿山测量主要用到普通经纬仪、钢尺量距等，此作业方法效率低。
何杰云锡股份卡房分公司云南省红河州个旧市 661000摘要：传统矿山测量主要用到普通经纬仪、钢尺量距等，此作业方法效率低。
随着科技的进步和大型设备的使用，矿井掘进效率大幅度提高，传统的矿山测量作业方式已无法适应生产的需要，全站仪的使用立刻受到普遍的欢迎，免棱镜测量技术的出现与发展，应用于矿山井下测量作业，有着传统井下测量作业方式难以比拟的优势。
随着矿井开采不断的扩大和延深，地质条件越来越差，地壳压力逐渐增大，矿井巷道也就随之变形更为严重，加之井下生产环境比较差，给矿井测量工作带来了很大的技术难题，在生产过程中加之地质条件的变化以及受回采动压带来的影响，往往会使测点发生不同程度的位移，给测量工作带来很大的难度和增加不少的工作量。
免棱镜测量技术不仅是个技术问题，也是一个管理问题，如何将科学有效的管理方法在测量工作中进行推广和应用，是做好矿井测量工作的一个重要方面。
本文主要分析全站仪免棱镜测量在矿山中的应用及成果管理。
关键词：免棱镜测量；数据采集；全面管理引言全站仪免棱镜测量技术成熟，仪器性能可靠。
当物体表面的反射能力足够强、且信号稳定，则物体表面的粗糙程度对测量数据的影响并不明显，除特殊颜色(黑色)外，材料颜色对测距精度影响不明显，但颜色越浅，物体的反射信号越强对测距有利。
当仪器瞄准透明物体时，一般不能得到正确的距离值，其误差随被测物体的透明度及背景物体的距离而变化。
因此，在实际工作中，应避免照准如玻璃之类的透明物体。
1、全站仪免棱镜测量技术在矿山建设及生产中的作用全站仪免棱镜测量技术是一门应用科学，是从实践中发展起来的，矿山测量是专门为矿山建设和生产服务的。
矿山测量在矿山建设和安全生产中是一项重要的基础工作，矿山测量工作的质量直接影响到矿山的发展、建设及安全生产，它在矿山的可持续发展中起着至关重要的作用。
全站仪测量技术在矿山测量中的应用
全站仪测量技术在矿山测量中的应用摘要：在目前已有的野外测量仪器中，全站仪是一种自动化程度很高的仪器，具有测量精度高、数据处理准确以及应用范围广等优势，因此在中国当前的矿山测量中逐渐得到推广和应用。
目前，中国全站仪测量技术已经逐渐成熟，能够在计算机系统的辅助下方便且高效地完成矿山的数据测量工作，大大提升矿山测量数据的精度。
因此，对全站仪测量技术的应用进行研究是非常重要且必要的。
关键词：全站仪测量技术；矿山测量；应用随着社会的发展，矿山开采工作效率显著提升，而在矿产开采前，技术人员需要应用现代化的测绘技术，获取准确的地质勘测信息，避开开采高危因素，为矿山开采安全性与高效性提供保障。
从功能上划分，矿山测量包括高程测量及平面位置测量两个方面，在传统的测绘工程中，高程测量所以工具为水准仪，平面位置测量所用工具多为钢尺、经纬仪，其数据精确度及时效性已经无法达到现代化测绘的要求了，因此逐渐被全站仪所取代。
全站仪拥有光电测距和经纬仪的双重功能，能够全面满足矿山测量的需求，而且能够大大减轻测量作业人员的负担，提升工作效率，确保数据的准确性和精准度。
1全站仪的简介1.1全站仪概述全站仪又叫全站电子测速仪，主要组成包括光电测距仪、电子经纬仪和数据处理系统三部分，可以实现自动测距、测角，自动完成高程、坐标、平局、放样、高差等功能的计算，降低了测量人员的工作量。
整套全站仪包括全站仪主机、棱镜、三脚架和吊锥四部分。
全站仪主机包括电源、通信模块、数据处理模块、显示屏、键盘等五部分，其中电源为可拆卸结构，能够取下充电。
1.2全站仪分类根据组成可将全站仪分为积木型全站仪和整体型全站仪。
积木型全站仪的各部件相互独立、设备集中度较低、零件相互独立，通过电缆连接；而整体型全站仪集中度高，使用过程中自动化水平较高，测量结果更加准确。
根据功能的不同，全站仪可分为常规全站仪、智能全站仪、无目标全站仪和机动型全站仪。
智能型全站仪内置智能芯片，能降低测量工作量；无目标型全站仪在测量中不需要使用棱镜就可以直接进行测量；机动型全站仪是在常规全站仪的基础上安装步进电机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
免棱镜模式的激光全站仪在煤矿测绘中的应用
随着科技的不断发展，测绘技术也不断得到完善和更新。
激光全站仪作为新型的测量
仪器，具备高精度、高效率、高自动化等诸多优点，在煤矿测绘中得到了广泛的应用。
激光全站仪采用光学、机械、电子等多重技术的综合应用，可通过辐射出的可见光和
不可见光来实现对目标的三维测量。
其中，免棱镜模式是激光全站仪的一种常用测量模式，它可不用布设反光棱镜，直接点对点测量，并且测量速度快、精度高、自动化程度高，因
此越来越得到了人们的青睐。
1、井下矿井导线测量。
激光全站仪可以测量矿井导线的起点、终点、角度和长度等
参数，并通过数据处理程序计算出导线的具体位置和方位角。
与传统的测量方法相比，激
光全站仪能够提高测量速度和精度，减少了人工误差，节约了时间和成本。
2、井下巷道工程测量。
激光全站仪可以用于测量井下巷道的主体结构、支护措施和
地质岩性等参数。
通过测量得到的数据，可以绘制出巷道的三维模型，帮助工程师了解巷
道的形状、尺寸和力学特性，指导施工过程中的支护方案和安全工作。
3、井下采煤工作面测量。
激光全站仪可以用于测量采煤工作面的高度、宽度、长度
和坡度等参数，还可以用于测量煤层的厚度、倾角和煤质情况等信息，为采煤工作提供准
确可靠的依据。
4、井下地质构造测量。
激光全站仪可以在井下测量断层、褶皱、岩性和矿体边界等
地质构造参数，通过数据处理程序分析出矿体的分布规律和变化趋势，为煤矿勘探和开发
提供有利支持。
