半导体单晶和薄膜制造技术
半导体薄膜
汇报人:XX
目录
• 半导体薄膜概述 • 半导体薄膜制备技术 • 半导体薄膜结构与性能 • 半导体薄膜应用实例 • 半导体薄膜材料发展趋势与挑战
01
半导体薄膜概述
定义与特点
定义
半导体薄膜是一种具有半导体性质的薄膜材料,其厚度通常在纳米至微米级别 。这种材料具有介于导体和绝缘体之间的电导率,因此被称为半导体。
。
缺陷对性能的影响
缺陷对半导体薄膜的性能有重要 影响,如影响载流子浓度、迁移
率、光学透过率等。
电子结构与能带
能带结构
01
半导体薄膜的能带结构决定了其电子状态和电子行为。通常包
括价带、导带和禁带三部分。
载流子类型
02
半导体薄膜中的载流子可以是电子或空穴,这取决于其掺杂类
型和浓度。
载流子浓度和迁移率
03
回收利用
建立完善的回收利用体系,对废旧半导体薄膜进行 回收和再利用,降低资源浪费和环境污染。
THANKS
感谢观看
大面积均匀性控制技术挑战
薄膜沉积技术
如化学气相沉积、物理气相沉积等,需要优化工艺参数,提高薄膜 大面积均匀性。
表面处理技术
如机械抛光、化学抛光等,可以改善基底表面粗糙度,提高薄膜附 着力和均匀性。
薄膜转移技术
如卷对卷技术、激光转移技术等,可以实现大面积薄膜的快速、高效 转移。
提高稳定性及寿命问题探讨
现状
目前,半导体薄膜的制备技术已经非常成熟,包括物理气相沉积、化学气相沉积、溶胶-凝胶法、电化学沉积等 多种方法。同时,半导体薄膜的应用领域也在不断扩展,涉及到电子、光电、生物医学、环境科学等多个领域。
应用领域与前景
应用领域
半导体的生产工艺流程
半导体的生产工艺流程1.晶圆制备:晶圆制备是半导体生产的第一步,通常从硅片开始。
首先,取一块纯度高达99.9999%的单晶硅,然后经过脱氧、精炼、单晶生长和棒状晶圆切割等步骤,制备出硅片。
这些步骤的目的是获得高纯度、无杂质的单晶硅片。
2.晶圆加工:晶圆加工是将硅片加工成具有特定电子器件的过程。
首先,通过化学机械抛光(CMP)去除硅片上的表面缺陷。
然后,利用光刻技术将特定图案投射到硅片上,并使用光刻胶保护未被刻蚀的区域。
接下来,使用等离子刻蚀技术去除未被保护的硅片区域。
这些步骤的目的是在硅片上形成特定的电子器件结构。
3.器件制造:器件制造是将晶圆上的电子器件形成完整的制造流程。
首先,通过高温扩散或离子注入方法向硅片中掺杂特定的杂质,以形成PN结。
然后,使用化学气相沉积技术在硅片表面沉积氧化层,形成绝缘层。
接下来,使用物理气相沉积技术沉积金属薄膜,形成电压、电流等电子元件。
这些步骤的目的是在硅片上形成具有特定功能的电子器件。
4.封装测试:封装测试是将器件封装成实际可使用的电子产品。
首先,将器件倒装到封装盒中,并连接到封装基板上。
然后,通过线缆或焊接技术将封装基板连接到主板或其他电路板上。
接下来,进行电极焊接、塑料封装封装,形成具有特定外形尺寸和保护功能的半导体芯片。
最后,对封装好的半导体芯片进行功能性测试和质量检查,以确保其性能和可靠性。
总结起来,半导体的生产工艺流程包括晶圆制备、晶圆加工、器件制造和封装测试几个主要步骤。
这些步骤的有机组合使得我们能够生产出高性能、高效能的半导体器件,广泛应用于电子产品和信息技术领域。
硅基半导体的制备技术
硅基半导体的制备技术硅基半导体是一种重要的材料,在电子行业中有广泛的应用。
它具有优良的电子特性和稳定性,因此被广泛用于集成电路、太阳能电池等领域。
本文将介绍硅基半导体的制备技术,包括单晶硅的生长、掺杂和薄膜沉积等关键步骤。
一、单晶硅的生长单晶硅是硅基半导体的基础材料,其生长过程需要高纯度的硅原料和精密的控制条件。
目前常用的单晶硅生长方法有Czochralski法和区域熔融法。
Czochralski法是一种常用的单晶硅生长方法。
首先,将高纯度的硅原料放入石英坩埚中,加热至高温熔化。
然后,在熔融硅液表面悬挂一根带有小晶种的单晶硅棒,通过旋转和提升下降的方式,逐渐拉出单晶硅棒。
在拉出的过程中,控制温度和拉速,使得硅液逐渐凝固形成单晶硅。
区域熔融法是另一种常用的单晶硅生长方法。
它通过在硅片上制造一定的掺杂区域,然后加热整个硅片,使得掺杂区域熔化。
随后,通过控制温度梯度,使得熔融区域逐渐移动,最终形成单晶硅。
二、掺杂掺杂是指向硅基半导体中引入杂质,以改变其电子特性。
常用的掺杂方法有扩散法和离子注入法。
扩散法是一种常用的掺杂方法。
它通过将硅片放入含有掺杂材料的气氛中,加热至高温,使得掺杂材料扩散到硅片中。
掺杂材料可以是五价元素如磷或三价元素如硼,通过控制温度和时间,可以控制掺杂的浓度和深度。
离子注入法是另一种常用的掺杂方法。
它通过将掺杂材料的离子注入到硅片中,使得掺杂材料与硅原子发生置换。
离子注入法具有高精度和可控性,适用于制备高精度的器件。
三、薄膜沉积薄膜沉积是指在硅基半导体表面沉积一层薄膜,用于制备各种器件结构。
常用的薄膜沉积方法有化学气相沉积(CVD)和物理气相沉积(PVD)。
化学气相沉积是一种常用的薄膜沉积方法。
它通过将气体中的前驱体在高温下分解,生成沉积物质并沉积在硅基半导体表面。
化学气相沉积具有高沉积速率和均匀性好的特点,适用于大面积薄膜的制备。
物理气相沉积是另一种常用的薄膜沉积方法。
它通过将金属或合金材料蒸发或溅射到硅基半导体表面,形成薄膜。

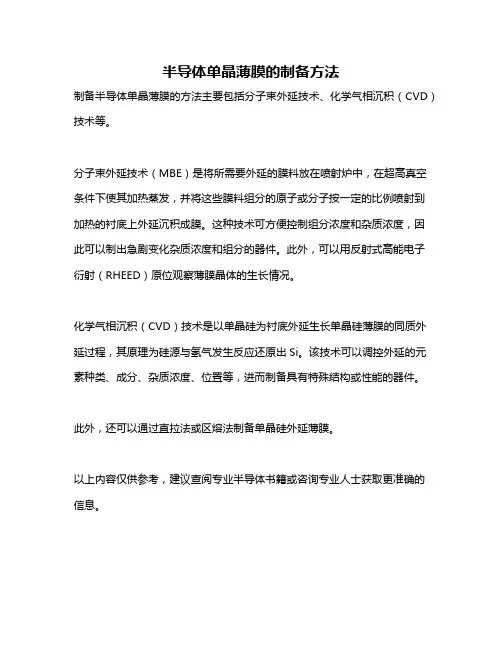

半导体单晶薄膜的制备方法
半导体单晶薄膜的制备方法
制备半导体单晶薄膜的方法主要包括分子束外延技术、化学气相沉积(CVD)技术等。
分子束外延技术(MBE)是将所需要外延的膜料放在喷射炉中,在超高真空条件下使其加热蒸发,并将这些膜料组分的原子或分子按一定的比例喷射到加热的衬底上外延沉积成膜。
这种技术可方便控制组分浓度和杂质浓度,因此可以制出急剧变化杂质浓度和组分的器件。
此外,可以用反射式高能电子衍射(RHEED)原位观察薄膜晶体的生长情况。
化学气相沉积(CVD)技术是以单晶硅为衬底外延生长单晶硅薄膜的同质外延过程,其原理为硅源与氢气发生反应还原出Si。
该技术可以调控外延的元素种类、成分、杂质浓度、位置等,进而制备具有特殊结构或性能的器件。
此外,还可以通过直拉法或区熔法制备单晶硅外延薄膜。
以上内容仅供参考,建议查阅专业半导体书籍或咨询专业人士获取更准确的信息。
揭秘半导体制造全流程
揭秘半导体制造全流程每个半导体产品的制造都需要数百个工艺,整个制造过程大体可分为八个步骤:晶圆加工-氧化-光刻-刻蚀-薄膜沉积-互连-测试-封装。
第一步晶圆加工所有半导体工艺都始于一粒沙子!因为沙子所含的硅是生产晶圆所需要的原材料。
晶圆是将硅(Si)或砷化镓(GaAs)制成的单晶柱体切割形成的圆薄片。
要提取高纯度的硅材料需要用到硅砂,一种二氧化硅含量高达5N(99.999%)的特殊材料,也是制作晶圆的主要原材料。
晶圆加工就是制作获取上述晶圆的过程。
1.铸锭首先需将沙子与碳加热,发生还原反应,得到一氧化碳和硅,并不断重复该过程直至获得超高纯度的电子级硅(EG-Si)。
高纯硅熔化成液体,利用提拉发再凝固成单晶固体形式,称为“锭”,这就是半导体制造的第一步。
需要注意的是:单晶硅锭(硅柱)的制作精度要求很高,其圆整度误差要控制在纳米级。
2.锭切割前一个步骤完成后,需要用金刚石锯切掉铸锭的两端,再将其切割成一定厚度的薄片。
锭薄片直径决定了晶圆的尺寸,更大更薄的晶圆能被分割成更多的可用单元,有助于降低生产成本。
切割硅锭后需在薄片上加入“平坦区”或“凹痕”标记,方便在后续步骤中以其为标准设置加工方向。
3.晶圆表面抛光通过上述切割过程获得的薄片被称为“裸片”,即未经加工的“原料晶圆”。
裸片的表面凹凸不平,无法直接在上面印制电路图形。
因此,需要先通过研磨和化学刻蚀工艺去除表面瑕疵,然后通过抛光形成光洁的表面,再通过清洗去除残留污染物,即可获得表面整洁的成品晶圆。
第二步氧化氧化过程的作用是在晶圆表面形成保护膜。
它可以保护晶圆不受化学杂质影响、避免漏电流进入电路、预防离子植入过程中的扩散以及防止晶圆在刻蚀时滑脱。
氧化过程的第一步是去除杂质和污染物(有机物、金属等杂质及蒸发残留的水分),清洁完成后就可以将晶圆置于800至1200摄氏度的高温环境下,通过氧气或蒸气在晶圆表面的流动形成二氧化硅(即“氧化物”)层。
氧气扩散通过氧化层与硅反应形成不同厚度的氧化层,可以在氧化完成后测量它的厚度。
半导体制造工艺流程简介
半导体制造工艺流程简介导言:一、晶圆加工晶圆加工是制造集成电路的第一步。
它包括以下过程:1.晶圆生长:通过化学气相沉积或金属有机化学气相沉积等方法,在硅片基底上生长单晶硅。
这个过程需要非常高的温度和压力。
2.剥离:将生长的单晶硅从基底上剥离下来,并校正其表面的缺陷。
3.磨削和抛光:使用机械研磨和化学力学抛光等方法,使晶圆的表面非常光滑。
二、晶圆清洗晶圆清洗是为了去除晶圆表面的杂质和污染物,以保证后续工艺的顺利进行。
清洗过程包括以下步骤:1.热酸洗:利用强酸(如硝酸和氢氟酸)将晶圆浸泡,以去除表面的金属杂质。
2.高温氧化:在高温下将晶圆暴露在氧气中,通过热氧化去除有机杂质和表面缺陷。
3.金属清洗:使用氢氟酸和硝酸等强酸,去除金属杂质和有机污染物。
4.DI水清洗:用去离子水清洗晶圆,以去除化学清洗剂的残留。
三、晶圆制备晶圆制备是将晶圆上的材料和元件结构形成的过程。
它包括以下过程:1.掩膜制作:将光敏材料涂覆在晶圆表面,通过光刻技术进行曝光和显影,形成图案化的光刻胶掩膜。
2.沉积:通过物理气相沉积或化学气相沉积等方法,在晶圆上沉积材料层,如金属、氧化物、硅等。
3.腐蚀:采用湿法或干法腐蚀等技术,去除晶圆上不需要的材料,形成所需的结构。
4.清洗:再次进行一系列清洗步骤,以去除腐蚀产物和掩膜残留物,保证材料层的质量。
四、材料获取材料获取是指在晶圆上制造晶体管、电阻器、电容器等器件结构的过程。
它包括以下步骤:1.掺杂:通过离子注入或扩散等方法,在晶圆上引入有选择性的杂质,以改变材料的导电性或断电性能。
2.退火:通过高温热处理,消除杂质引入过程中的晶格缺陷,并使掺杂的材料达到稳定状态。
3.金属-绝缘体-金属(MIM)沉积:在晶圆上沉积金属、绝缘体和金属三层结构,用于制造电容器。
4.金属-绝缘体(MIS)沉积:在晶圆上沉积金属和绝缘体两层结构,用于制造晶体管的栅极。
五、封装和测试封装是将晶圆上制造的芯片放在封装底座上,并封装成可插入其他设备的集成电路。
半导体八大工艺名称
半导体八大工艺名称1. 硅晶圆制备工艺硅晶圆制备是半导体制造过程的第一步,也是最为关键的一步。
它是指将高纯度的硅材料通过一系列的工艺步骤转化为薄而平整的硅晶圆。
硅晶圆制备工艺主要包括以下几个步骤:(1) 单晶生长单晶生长是将高纯度的硅材料通过熔融和凝固的过程,使其在特定的条件下形成单晶结构。
常用的单晶生长方法包括Czochralski法和区熔法。
(2) 切割切割是将生长好的硅单晶材料切割成薄片的过程。
常用的切割方法是采用金刚石刀片进行切割。
(3) 研磨和抛光研磨和抛光是将切割好的硅片进行表面处理,使其变得平整光滑的过程。
研磨通常使用研磨机进行,而抛光则使用化学机械抛光(CMP)工艺。
(4) 清洗清洗是将研磨和抛光后的硅片进行清洁处理,去除表面的污染物和杂质。
清洗过程通常采用酸洗和溶剂清洗的方法。
2. 光刻工艺光刻工艺是半导体制造中的一项关键工艺,用于将设计好的电路图案转移到硅晶圆上。
光刻工艺主要包括以下几个步骤:(1) 涂覆光刻胶涂覆光刻胶是将光刻胶涂覆在硅晶圆表面的过程。
光刻胶是一种敏感于紫外光的物质,可以通过紫外光的照射来改变其化学性质。
(2) 曝光曝光是将硅晶圆上的光刻胶通过光刻机上的光源进行照射,使其在特定区域发生化学反应。
曝光过程需要使用掩模板来控制光刻胶的曝光区域。
(3) 显影显影是将曝光后的光刻胶进行处理,使其在曝光区域发生溶解或固化的过程。
显影过程通常使用显影液进行。
(4) 清洗清洗是将显影后的硅晶圆进行清洁处理,去除残留的光刻胶和显影液。
3. 离子注入工艺离子注入工艺是将特定的离子注入到硅晶圆中,以改变其电学性质的过程。
离子注入工艺主要包括以下几个步骤:(1) 选择离子种类和能量选择合适的离子种类和能量是离子注入工艺的第一步。
不同的离子种类和能量可以改变硅晶圆的导电性质。
(2) 离子注入离子注入是将选择好的离子通过离子注入机进行注入的过程。
离子注入机通过加速器将离子加速到一定的能量,并将其注入到硅晶圆中。
构成晶圆制造的五大工艺
构成晶圆制造的五大工艺晶圆制造是半导体工业中最关键的环节之一,它涉及到许多复杂的工艺和技术。
晶圆制造的五大工艺包括晶圆切割、晶圆清洗、光刻、离子注入和薄膜沉积。
下面将对这五大工艺进行详细介绍。
1. 晶圆切割晶圆切割是将硅单晶棒切成薄片,即晶圆的过程。
通常使用钻石锯片进行切割,但由于硅单晶非常硬,因此需要用到高压水流或者磨料来辅助切割。
在切割过程中,还需要进行去毛边和去角处理,以确保最后得到的晶圆表面平整光滑。
2. 晶圆清洗在晶圆制造过程中,需要对晶片进行多次清洗以确保其表面干净无尘。
清洗过程通常包括化学溶解、超声波振荡和离心等步骤。
其中化学溶解可以去除表面污垢和有机物质;超声波振荡可以将难以去除的颗粒和污垢震落;离心可以将液体和固体分离,以便于后续处理。
3. 光刻光刻是一种利用光敏材料制作图形的技术。
在晶圆制造中,光刻通常用于制作电路图案。
首先,在晶圆上涂覆一层感光胶,然后使用掩模板对感光胶进行曝光,使得只有被曝光的部分会发生化学反应。
最后,使用化学溶解剂将未曝光的感光胶去除,留下所需的电路图案。
4. 离子注入离子注入是一种将材料中的离子注入到另一种材料中的技术。
在晶圆制造中,离子注入通常用于改变硅片的电学性质。
具体来说,通过向硅片中注入不同类型的离子(如磷、硼等),可以改变硅片中自由电子和空穴浓度,从而控制其导电性能。
5. 薄膜沉积薄膜沉积是一种将材料沉积到另一种材料表面上形成薄层的技术。
在晶圆制造中,薄膜沉积通常用于制作金属线路和绝缘层等。
常用的沉积方法包括物理气相沉积、化学气相沉积和溅射等。
其中,物理气相沉积是将固态材料加热到高温后,在真空环境下使其蒸发并在晶片表面形成薄层;化学气相沉积是通过化学反应在晶片表面形成薄层;溅射则是利用离子轰击材料表面将其溅射到晶片表面上。
总之,晶圆制造的五大工艺涵盖了许多复杂的技术和过程。
这些工艺不仅需要精密的设备和仪器,还需要高度专业化的技术人员来操作和控制。
八个基本半导体工艺
八个基本半导体工艺半导体工艺是指将材料变成半导体器件的过程,其重要程度不言而喻。
在现代电子技术中,半导体器件已经成为核心,广泛应用于计算机、通讯、能源、医疗、交通等各个领域。
这里我们将介绍八个基本的半导体工艺。
1. 晶圆制备工艺晶圆是半导体器件制造的关键材料,其制备工艺又被称为晶圆制备工艺。
晶圆制备工艺包括:单晶生长、切片、去除表面缺陷等。
单晶生长是指将高纯度的半导体材料通过熔融法或气相沉积法制成单晶,在这个过程中需要控制晶体生长速度、温度、压力等因素,以保证晶体质量。
切片是指将单晶切成厚度为0.5 mm左右的晶片,这个过程中需要控制切割角度、切割速度等因素,以保证晶片质量。
去除表面缺陷是指通过化学机械抛光等方式去除晶片表面缺陷,以保证晶圆表面平整度。
2. 氧化工艺氧化工艺是指将半导体器件表面形成氧化物层的过程。
氧化工艺可以通过湿法氧化、干法氧化等方式实现。
湿法氧化是将半导体器件置于酸性或碱性液体中,通过化学反应形成氧化物层。
干法氧化是将半导体器件置于高温气氛中,通过氧化反应形成氧化物层。
氧化工艺可以提高半导体器件的绝缘性能、稳定性和可靠性。
3. 沉积工艺沉积工艺是指将材料沉积在半导体器件表面形成薄膜的过程。
沉积工艺包括物理气相沉积、化学气相沉积、物理溅射沉积等。
物理气相沉积是将材料蒸发或溅射到半导体器件表面,形成薄膜。
化学气相沉积是将材料化学反应后生成气体,再将气体沉积到半导体器件表面,形成薄膜。
物理溅射沉积是将材料通过溅射的方式,将材料沉积在半导体器件表面,形成薄膜。
沉积工艺可以改善半导体器件的电学、光学、机械性能等。
4. 电子束光刻工艺电子束光刻工艺是指通过电子束照射对光刻胶进行曝光,制作出微米级别的图形的过程。
电子束光刻工艺具有高分辨率、高精度和高速度等优点,是制造微电子元器件的必要工艺。
5. 金属化工艺金属化工艺是指将金属材料沉积在半导体器件表面形成导电层的过程。
金属化工艺包括:电镀、化学镀、物理气相沉积等。
ep 半导体工艺
ep 半导体工艺EP半导体工艺半导体工艺是一种涉及到电子元器件制造的工艺过程,它包括了半导体材料的生长、加工、制造和封装等步骤。
EP(epitaxial)半导体工艺则是半导体生产中的一种重要工艺技术,主要用于生长单晶薄膜和改变基片表面特性。
EP半导体工艺在集成电路、光电器件、太阳能电池等领域都有广泛应用,并对提高元器件性能和降低能耗起到了重要作用。
一、EP半导体工艺的原理与流程EP半导体工艺主要涉及到外延生长、制备和后续处理等环节。
外延生长是利用化学气相沉积(CVD)或分子束外延(MBE)等方法,在单晶硅基片上生长具有所需晶体结构和性质的单晶薄膜。
这些薄膜可以是不同材料的复合半导体结构,也可以是单一材料的纯净单晶薄膜。
EP半导体工艺的制备过程通常包括以下几个步骤:基片准备、气相外延生长、沉积参数控制和质量检测。
首先,需要对硅基片进行表面处理,以保证薄膜在生长过程中的结晶质量。
接着,将基片放入反应腔体中,并通过加热和喷射反应气体来使薄膜逐渐生长。
同时,对反应气体的流量、温度和压力等参数进行精确控制,以实现所需薄膜的生长。
最后,对生长完毕的薄膜进行一系列的质量检测,如表面平整度、晶格缺陷和电学性能等。
二、EP半导体工艺的应用领域1. 集成电路制造EP半导体工艺在集成电路(Integrated Circuit, IC)的制造过程中发挥着至关重要的作用。
通过EP工艺,可以在硅基片上生长出镀层、上层电极和保护膜等多种组份,从而构成复杂的电路结构。
这不仅可以提高集成电路的密度与性能,还可以降低功耗和尺寸。
2. 光电器件制造EP半导体工艺也广泛应用于光电器件的生产中,如光电二极管(Photodiode)、光电导(Phototransistor)和激光器(Laser)等。
通过利用外延生长技术,可以在硅基片上生长出具有特定光电特性的材料,从而制造出高效的光电器件。
这对于光通信、光传感和光储存等领域的发展都具有重要意义。
半导体器件的加工和制备技术
半导体器件的加工和制备技术半导体器件是现代电子技术的核心组成部分,也是现代工业和信息化建设的基石之一。
人们熟悉的电脑、手机、平板等都离不开半导体器件的帮助。
本文将介绍半导体器件的加工和制备技术,以帮助读者更加深入地了解这一领域。
一、半导体半导体是介于导体和绝缘体之间的一类物质,其导电性介于导体和绝缘体之间。
半导体的导电性是通过控制其材料内部的杂质浓度和形成PN结等方式实现的。
因此,半导体器件的性能和特点都与其材料本身和制造工艺密切相关。
二、半导体加工技术1. 半导体晶片的制作半导体晶片制作的第一步是在硅晶圆上进行掩膜光刻。
在掩膜中预设芯片的结构图案,然后使用掩膜光刻机将这些结构刻在硅晶圆上。
随后,使用化学腐蚀或等离子体刻蚀机将掩膜刻蚀掉,即可得到芯片的初始形态。
接下来是掺杂,即在硅晶圆表面和内部注入少量惰性原子或掺杂原子,来改变晶圆的电学性质。
个别掺杂的原子数可以达到一个亿分之一。
掺杂后的芯片要进行多次清洗和高温烘干才能进行下一步操作。
2. 半导体器件的制作半导体晶片通过漏洞(Via)连接到导线,形成晶片内部电路。
漏洞的制作依靠与光刻机类似的掩膜光刻。
制作出的漏洞上覆盖有金属覆盖层,连接到先前预留的金属线上,形成电路。
金属导线的制作是通过先将金属层涂在整个晶圆表面上,然后利用光刻机进行掩膜光刻和腐蚀来制作的。
三、半导体制备技术1. 溅射沉积溅射沉积是一种化学气相沉积法,它将固体半导体材料置于靶面,利用高速惰性气体原子轰击靶面并溅射出材料,形成晶体沉积在衬底上。
该技术制备的薄膜薄、质量好、成本低。
2. 分子束外延分子束外延是一种常见的薄膜制备方法,在超高真空下通过半导体材料块分子束与衬底反应生成薄膜。
该技术制备出的薄膜有良好的结晶性和均匀性,晶粒大小也比较小。
3. 金属有机化学气相沉积金属有机化学气相沉积是一种以金属有机气体为原料的化学气相沉积法。
它利用金属有机气体在高温下分解,并与衬底表面材料反应来制备薄膜。
半导体主要工艺段
半导体主要工艺段半导体是现代电子工业中最重要的材料之一,广泛应用于集成电路、光电元件、功率器件等领域。
半导体的制造过程主要包括六个工艺段,分别是晶圆制备、掩膜制备、光刻、离子注入、沉积和蚀刻、封装测试。
一、晶圆制备晶圆制备是半导体工艺的第一步,其质量直接影响到后续工艺的成功与否。
晶圆制备主要包括单晶生长、晶圆切割和抛光。
单晶生长是通过在高温高压的环境下,将高纯度的半导体材料晶种放入溶液中,使其快速生长形成单晶。
然后,将单晶材料切割成薄片,再进行抛光,得到平整的晶圆。
二、掩膜制备掩膜制备是指在晶圆上涂覆一层光刻胶,并使用掩膜将光刻胶部分遮挡,形成所需的图形。
掩膜制备主要包括清洗晶圆、涂覆光刻胶、预烘烤和烘烤等步骤。
清洗晶圆是为了去除晶圆表面的杂质,以保证光刻胶的附着性。
三、光刻光刻是利用光刻胶的光敏特性,通过曝光和显影的过程,将掩膜上的图形传输到晶圆表面的工艺。
光刻主要包括对掩膜和晶圆进行对位、曝光、显影和后处理等步骤。
对位是将掩膜与晶圆进行对准,确保曝光的准确性。
曝光是使用紫外线照射光刻胶,使其在受光部分发生化学反应。
显影是通过溶剂将未曝光的光刻胶溶解掉,形成所需的图形。
四、离子注入离子注入是将掺杂物注入到半导体材料中,改变其导电性能的工艺。
离子注入主要包括对晶圆进行清洗、对位、注入和退火等步骤。
清洗晶圆是为了去除晶圆表面的杂质,以保证注入的准确性。
对位是将掩膜与晶圆进行对准,确保注入的位置准确。
注入是将掺杂物以高速注入到晶圆中。
退火是通过高温处理,使掺杂物在晶格中扩散,形成所需的电学性能。
五、沉积和蚀刻沉积和蚀刻是半导体工艺中常用的两个步骤,用于制备薄膜和图形的定义。
沉积是将材料以气体或溶液的形式沉积在晶圆表面上,形成所需的薄膜。
常见的沉积方法有化学气相沉积(CVD)和物理气相沉积(PVD)。
蚀刻是利用化学反应或物理作用,将晶圆表面的材料部分去除,形成所需的图形。
常见的蚀刻方法有湿法蚀刻和干法蚀刻。
半导体主要生产工艺
半导体主要生产工艺
半导体主要生产工艺包括:
晶圆制备:晶圆是半导体制造的基础,其质量直接影响到后续工艺的进行和最终产品的性能。
薄膜沉积:薄膜沉积技术是用于在半导体材料表面沉积薄膜的过程。
刻蚀与去胶:刻蚀是将半导体材料表面加工成所需结构的关键工艺。
离子注入:离子注入是将离子注入半导体材料中的关键工艺。
退火与回流:退火与回流是使半导体材料内部的原子或分子的运动速度减缓,使偏离平衡位置的原子或分子回到平衡位置的工艺。
金属化与互连:金属化与互连是利用金属材料制作导电线路,实现半导体器件间的电气连接的过程。
测试与封装:测试与封装是确保半导体器件的质量和可靠性的必要环节。
半导体的工艺的四个重要阶段是:
原料制作阶段:为制造半导体器件提供必要的原料。
单晶生长和晶圆的制造阶段:为制造半导体器件提供必要的晶圆。
集成电路晶圆的生产阶段:在制造好的晶圆上,通过一系列的工艺流程制造出集成电路。
集成电路的封装阶段:将制造好的集成电路封装起来,便于安装和使用。
半导体材料有以下种类:
元素半导体:在元素周期表的ⅢA族至IVA族分布着11种具有半导性的元素,其中C表示金刚石。
无机化合物半导体:分二元系、三元系、四元系等。
有机化合物半导体:是指以碳为主体的有机分子化合物。
非晶态与液态半导体。
半导体制造主要流程
半导体制造主要流程
半导体是一种在电子学和电子器件制造中至关重要的材料。
它
们被用于制造晶体管、集成电路芯片、光电子器件等。
半导体制造
的主要流程包括晶圆生产、晶圆加工、清洗和化学腐蚀、光刻、薄
膜沉积、离子注入、退火和封装等步骤。
首先,晶圆生产是半导体制造的第一步。
在这个过程中,硅单
晶材料被用来制作晶圆。
硅单晶是通过将高纯度的硅熔化后再结晶
而成的。
这些硅单晶材料被切割成薄片,然后进行机械或化学机械
抛光,最终形成光滑的晶圆表面。
接下来是晶圆加工阶段。
在这个阶段,晶圆上的图案被制作出来。
这通常通过光刻技术实现,即在光敏感的化学物质上使用光刻
机来投射图案。
然后,化学腐蚀和清洗步骤用来去除不需要的材料,以便形成所需的电路结构。
薄膜沉积是另一个重要的步骤。
在这个过程中,一层薄膜被沉
积在晶圆表面上,通常是通过化学气相沉积或物理气相沉积。
这一
步骤用于制造晶体管的栅极、金属线或其他电子元件的绝缘层。
离子注入是用来改变半导体材料电学性质的过程。
在这个步骤中,离子被注入到晶圆表面,以改变其电子结构和电学性能。
最后,晶圆上的电子元件被退火,以消除应力和改善性能。
最终,晶圆被切割成芯片,并封装成最终的电子器件。
总的来说,半导体制造是一个复杂而精密的过程,需要高度的技术和设备。
通过这些步骤,我们得以制造出各种电子器件,从微处理器到太阳能电池,都离不开半导体制造的技术。
半导体制作工艺流程
半导体制作工艺流程
1.晶体生长:
半导体的主要原料是硅,通过将高纯度的硅材料熔化并结晶化,可以形成一个大尺寸的单晶硅棒。
生长方法包括单晶生长法、拉锭法和气相生长法等。
这个步骤是半导体制造的基础,晶体质量和纯度对后续步骤的影响很大。
2.切割:
将生长好的单晶硅棒切割成薄片,通常被称为晶圆。
晶圆的尺寸通常是4-12英寸(约10-30厘米)左右,厚度约为几百微米。
切割过程需要使用专业的切割机械,确保晶圆的尺寸和平坦度。
3.晶圆加工:
晶圆加工是指对切割好的晶圆进行化学、物理和光学加工,以形成平整表面和所需的结构。
主要步骤包括清洗、去除残留杂质、光刻、电子束曝光、离子注入、薄膜沉积、干涉等。
晶圆加工是半导体制造中最复杂和关键的步骤之一,对于制造器件的性能和质量具有重要影响。
4.器件制造:
在晶圆加工完成后,可以通过各种方法制造不同类型的器件,如晶体管、二极管、集成电路等。
器件制造的具体步骤取决于所需器件的类型和性能。
典型的步骤包括掺杂、扩散、氧化、电镀、特殊涂覆、电极制作、封装等。
制造高性能半导体器件需要精确的控制和复杂的工艺步骤。
除了上述步骤,半导体制造过程中还涉及到质量控制、测试和验证等重要步骤,以确保最终产品的性能和可靠性。
此外,环境条件的控制和洁
净室技术也是半导体制造工艺的重要组成部分,因为微小的杂质和污染物都可能对器件性能造成影响。
总而言之,半导体的制作工艺流程是一个复杂而精密的过程,需要依靠先进的设备和技术,以确保生产的半导体器件能够满足高性能、高可靠性和高效率的要求。
半导体材料的生长与制备技术
半导体材料的生长与制备技术半导体材料是现代电子产业的核心,它是制造晶体管、光电器件等电子元件的基础。
它的生长和制备技术是电子产业中最重要的环节之一。
本文将介绍半导体材料的生长和制备技术的基本原理和方法,以及这些技术应用的发展趋势。
一、半导体材料的生长技术半导体材料的生长技术主要包括晶体生长、薄膜生长和量子点生长等方面。
1. 晶体生长技术晶体生长通常是通过在高温熔解状态下,在单晶种子上生长单晶体。
晶体生长的过程中,需要控制合金元素的添加、温度、压力、晶体生长速率等因素。
常见的晶体生长技术包括:固相生长、液相生长、气相生长以及分子束外延等技术。
2. 薄膜生长技术薄膜生长技术通常是在具有特殊表面能的衬底上通过物理蒸发、化学气相沉积、离子束外延等方式来生长制备。
其生长的过程中需要控制特定的参数,如蒸发速率、气压、反应温度等。
其中,化学气相沉积和物理气相沉积是薄膜生长技术中最常见的方法。
3. 量子点生长技术量子点生长技术是一种特殊的薄膜生长技术,它能制备出尺寸在几个到几十个纳米的半导体量子点。
量子点具有比基材内部物质更大的限制和量子效应,自然地表现出不同的电学和光学属性。
其生长技术主要包括原位处理、结构上生长和自形成等方法。
二、半导体材料的制备技术半导体材料的制备技术主要包括微电子加工技术、光电子加工技术、光刻技术等方面。
1. 微电子加工技术微电子加工技术是制备半导体芯片的主要方法,可分为前端工艺和后端工艺两个部分。
前端工艺主要是通过光刻或电子束刻蚀等方式制备出光刻胶层图形,然后将胶层用于约束理化腐蚀等技术制备出所需的图案结构。
后端工艺则包括金属化、制造管孔和封装等步骤。
2. 光电子加工技术光电子加工技术主要是通过光刻和光刻胶压印等方法来制造精确的微纳米结构。
光刻技术具有极高的图形形成精度和可重复性,通过在光刻胶层上的光学显影过程,将图案转移至掩模芯片上,使得芯片上的所需结构与掩模芯片上的图案几乎完全一致。
半导体八大工艺顺序
半导体八大工艺顺序引言半导体技术是现代电子工业的核心基础,它在信息科技、通讯、能源、医疗等领域均有广泛应用。
而半导体制造则是半导体技术的关键环节之一。
本文将深入探讨半导体制造的八大工艺顺序,分别是:晶圆加工、描画、掺杂、扩散、薄膜沉积、光刻、蚀刻和封装。
晶圆加工晶圆加工是半导体制造的第一步,它将单晶硅材料切割成薄片,并对其进行清洁和平坦化处理。
晶圆通常具有标准尺寸,如6英寸、8英寸或12英寸,以便于后续工艺的继续进行。
•清洁:首先,晶圆需要通过化学溶液进行清洗,以去除表面的杂质和污染物。
常用的清洁方法包括浸泡法和喷淋法。
•平坦化:清洁后的晶圆表面可能存在微小凹凸不平,为了使其表面光滑均匀,通常会使用机械或化学机械打磨,将其平坦化。
描画描画是在晶圆上绘制电路图案的过程。
这些图案通常通过光刻工艺实现,将光敏胶涂覆到晶圆表面,然后通过光刻曝光和显影,形成所需的图案。
•光敏胶涂覆:将光敏胶涂覆在晶圆表面,形成一层均匀的胶膜,以保证光刻图案的精度。
•光刻曝光:将光刻层覆盖的晶圆暴露在紫外线下,使用光刻掩模板进行光刻曝光。
掩模板上的精细图案通过光的聚焦,将其转移到晶圆上。
•显影:通过化学显影将未暴露于光的胶液部分溶解掉,并固化受光照射的部分,从而形成所需的图案。
掺杂是为了改变半导体材料的导电性能而进行的加工步骤。
掺杂通常是将一些杂质原子引入半导体晶体中,改变电子浓度和类型。
•清洁:在掺杂过程中,晶圆需要进行再次清洗,以去除掺杂之前形成的氧化层和其他污染物。
•掺杂:掺杂时,晶圆会被加热到高温,然后通过热扩散或离子注入的方式将杂质原子引入晶圆中。
掺杂的杂质原子种类和浓度可以根据所需的电子性质进行调控。
•固化:掺杂完成后,晶圆需要再次进行固化处理,以保证杂质原子的稳定性和均匀性。
扩散扩散是指将掺杂材料中的杂质原子通过加热使其在半导体材料中扩散并分布均匀。
扩散工艺可以改变半导体的导电性能和结构特性。
•清洁:与其他工艺步骤一样,晶圆需要清洗以去除杂质和污染物。
半导体主要工艺
半导体主要工艺随着科技的不断发展,半导体技术在现代电子领域中扮演着重要的角色。
半导体主要工艺是指将半导体材料制备成器件的一系列工艺过程。
本文将从半导体材料的制备、器件的加工和封装三个方面介绍半导体主要工艺。
一、半导体材料的制备半导体材料是制备半导体器件的基础,常见的半导体材料有硅、锗、砷化镓等。
制备半导体材料的主要工艺包括单晶生长、外延生长和薄膜沉积。
单晶生长是指通过熔融和凝固的过程,在半导体材料中形成大尺寸的单晶。
常见的单晶生长方法有Czochralski法和Bridgman法。
Czochralski法是将纯净的半导体材料加热至熔点,然后将单晶种子慢慢拉出,通过凝固形成大尺寸的单晶。
Bridgman法是将半导体材料加热至熔点,然后缓慢降温,使熔体凝固成单晶。
外延生长是在单晶基片上生长一层与基片具有相同晶格结构的薄膜。
外延生长主要有分子束外延和金属有机气相外延两种方法。
分子束外延是通过加热源产生的高能量粒子束将半导体材料的分子沉积在基片上。
金属有机气相外延则是通过将金属有机化合物和气相反应,使半导体材料沉积在基片上。
薄膜沉积是将半导体材料沉积在基片上形成薄膜。
常见的薄膜沉积方法有物理气相沉积和化学气相沉积。
物理气相沉积是通过将蒸发的半导体材料沉积在基片上形成薄膜。
化学气相沉积则是通过在基片上反应生成半导体材料的气相化合物,使其沉积在基片上。
二、半导体器件的加工半导体器件的加工是指将半导体材料加工成具有特定功能的器件。
常见的半导体器件有晶体管、二极管和集成电路。
晶体管是一种能够放大和控制电流的器件,它由三个或更多区域的半导体材料组成。
制备晶体管的主要工艺包括扩散、腐蚀和光刻。
扩散是将掺杂物通过高温扩散的方法引入半导体材料中,形成具有特定导电性的区域。
腐蚀是通过化学腐蚀的方法将半导体材料的一部分去除,形成所需的结构。
光刻是利用光敏胶和光刻机将光图案转移到半导体材料上,形成所需的结构。
二极管是一种只允许电流单向通过的器件,它由正负两个区域的半导体材料组成。
半导体单晶薄膜的制备方法
半导体单晶薄膜的制备方法随着半导体技术的不断发展,半导体单晶薄膜作为一种重要的材料,在光电子、新能源、信息通信等领域有着广泛的应用前景。
半导体单晶薄膜的制备方法直接影响着其性能和应用效果,因此研究和掌握其制备方法对于提高材料性能和开发新型应用具有重要意义。
本文将综述半导体单晶薄膜的制备方法,并重点介绍其常见的制备技术。
一、物理气相沉积法物理气相沉积法是一种常见的半导体单晶薄膜制备方法,其主要流程是通过蒸发或者溅射等方式将源材料转化为气态,在衬底表面进行沉积形成薄膜。
有机金属化合物气相沉积(MOCVD)、分子束外延(MBE)等技术是常用的物理气相沉积技术。
这些方法具有制备温度低、成膜速度快、薄膜质量高等优点,在微电子器件和光电器件制备中有着广泛的应用。
二、化学气相沉积法化学气相沉积法是利用气相反应使源材料分解产生薄膜成核和生长的一种方法。
低压化学气相沉积(LPCVD)和液相外延(LPE)是常见的化学气相沉积技术,它们具有操作简单、生长速度快、成膜均匀等特点,适用于大面积薄膜的制备,广泛应用于半导体器件、光伏电池、平板显示等领域。
三、溶液法溶液法是将半导体材料的前驱体以溶液的形式沉积到衬底上,再通过热处理或者光照等方法将其转化为单晶薄膜的制备方法。
这种方法具有成本低、可制备大面积薄膜、适用于柔性衬底等特点,尤其适合低温、大面积、柔性电子器件的制备。
四、激光多晶硅薄膜法激光多晶硅薄膜法是利用激光对多晶硅薄膜进行局部熔化再结晶形成单晶薄膜的制备技术。
这种方法具有成本低、制备速度快、能够制备大尺寸单晶硅薄膜等优点,适用于平板显示器件、光伏电池等领域。
半导体单晶薄膜的制备方法多种多样,每种方法都有其特点和适用范围。
在实际应用中,需要根据具体的情况选择合适的制备方法,并不断优化和改进,以满足不断发展的应用需求。
随着材料科学和制备技术的不断进步,半导体单晶薄膜的制备方法相信会迎来更多的创新和突破,为其在光电子、新能源等领域的应用提供更加可靠和高效的材料支撑。
高纯半导体原料及化合物制备技术
高纯半导体原料及化合物制备技术
高纯半导体原料及化合物制备技术包括多种方法,以下是一些常见的技术:
1. 直拉法(Czochralski):这是制备半导体单晶最常用的技术。
将经过提纯后的原料置于坩埚中,而坩埚则置于适当的热场中。
在加热过程中,原料在坩埚中逐渐熔化。
此后,提拉预先放置的籽晶,并以一定的速度旋转,进而生长出符合条件的单晶。
这种工艺的优点包括可以较快速度获得大直径的单晶;可采用“回熔”和“缩颈”工艺来控制成本和效率;可观察到晶体的生长情况,进而有效地控制晶体的生长。
2. 区熔法:将一个大的单晶锭切成小块,然后将这些小块晶体在一定温度下进行定向再熔化。
由于小块单晶锭的熔点较低,因此可以在较低的温度下实现单晶的定向生长。
这种方法的优点是制备得到的单晶纯度高、缺陷少,但是制备过程比较复杂,需要严格控制温度和熔化过程。
3. 化学气相沉积法(CVD):通过化学反应的方式,在衬底表面生成一层单晶薄膜。
这种方法可以在大面积的衬底上制备单晶薄膜,并且可以通过控制反应条件来调控单晶薄膜的成分和性能。
但是这种方法需要较高的温度和较为复杂的反应条件,同时成本也较高。
4. 外延法:在已有的单晶衬底上生长一层与衬底晶体结构相同或不同的单晶层。
这种方法可以获得与衬底晶体结构相同或不同的单晶材料,并且可以通
过控制生长条件来调控单晶材料的性能。
但是这种方法需要严格控制生长条件,同时成本也较高。
这些方法各有优缺点,根据不同的应用需求选择合适的方法来制备高纯半导体原料及化合物。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
区熔法(FZ法)
• 优缺点:
• 可以制备大分解压 化合物半导体单晶
• 避免熔体挥发
• 质量大为提高
4.2 半导体外延制造技术
• 半导体的外延根据向衬底输送原子的方式可分为三种:液相外延、气相外延和真空外延。 MOCVD是一种典型的气相外延,而MBE又是 一种典型的真空外延。由于MOCVD既可以生 长组份突变的异质结,又可以生长组份渐变的 异质结,因此到目前为止,在半导体外延领域, MOCVD技术仍然是外延技术的主流。另外降 低反应室压力可以增加反应剂的流速,易于生 长突变异质结。再有在低压下,反应剂的浓度 可以控制得很低,因此外延生长的速率也可以 控制得很低。正因MOCVD在低压下外延具有 更多的优点,所以目前的MOCVD实际上都是 低压MOCVD,即LP MOCVD。
• 采用从溶液中再结晶原理的外延生长方法称液相 外延;采用从气相中生长单晶原理的称气相外延。 液相外延就是将所需的外延层材料(作为溶质,例 如GaAs),溶于某一溶剂(例如液态镓)成饱和 溶液,然后将衬底浸入此溶液,逐渐降低其温度, 溶质从过饱和溶液中不断析出,在衬底表面结晶 出单晶薄层。汽相外延生长可以用包含所需材料 为组分的某些化合物气体或蒸汽通过分解或还原 等化学反应淀积于衬底上,也可以用所需材料为 源材料,然后通过真空蒸发、溅射等物理过程使 源材料变为气态,再在衬底上凝聚。分子束外延 是一种经过改进的真空蒸发工艺。利用这种方法 可以精确控制射向衬底的蒸气速率,能获得厚度 只有几个原子厚的超薄单晶,并可得到不同材料 不同厚度的互相交叠的多层外延材料。非晶态半 导体虽然没有单晶制备的问题,但制备工艺与上 述方法相似,一般常用的方法是从汽相中生长薄 膜非晶材料。
由于成本和性能的原因,直拉法(CZ)单晶硅材料应用最广。在IC工 业中所用的材料主要是CZ抛光片和外延片。存储器电路通常使用CZ抛光 片,因成本较低。逻辑电路一般使用价格较高的外延片,因其在IC制造 中有更好的适用性并具有消除Latch-up的能力。 单晶硅也称硅单晶,是电子信息材料中最基础性材料,属半导体材料类。 单晶硅已渗透到国民经济和国防科技中各个领域,当今全球超过2000亿 美元的电子通信半导体市场中95%以上的半导体器件及99%以上的集成 电路用硅。
• 砷化镓的外延生长按工艺可分为气相和液相外 延,所得外延层在纯度和晶体完整性方面均优 于体单晶材料。通用的汽相外延工艺为 Ga/AsCl3/H2法,这种方法的变通工艺有 Ga/HCl/AsH3/H2和Ga/AsCl3/N2法。为了改 进Ga/AsCl3/H2体系气相外延层的质量,还研 究出低温和低温低压下的外延生长工艺。液相 外延工艺是用 Ga/GaAs熔池覆盖衬底表面,然 后通过降温以生长外延层,也可采用温度梯度生 长法或施加直流电的电外延法。在器件(特别是 微波器件)的制造方面,汽相外延的应用比液相 外延广泛。液相外延可用来制造异质结(如 GaAs/AlxGa1-xAs),因此它是制造砷化镓双 异质结激光器和太阳电池等的重要手段。
第四章 半导体单晶和薄膜制造技术
4.1 半导体单晶的制造
•
单晶硅圆片按其直径分为6英寸、8英寸、12英寸(300毫米)及18英寸 (450毫米)等。直径越大的圆片,所能刻制的集成电路越多,芯片的成 本也就越低。但大尺寸晶片对材料和技术的要求也越高。单晶硅按晶体 生长方法的不同,分为直拉法(CZ)、区熔法(FZ)和外延法。直拉法、 区熔法生长单晶硅棒材,外延法生长单晶硅薄膜。直拉法生长的单晶硅 主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。目前晶 体直径可控制在Φ3~8英寸。区熔法单晶主要用于高压大功率可控整流器 件领域,广泛用于大功率输变电、电力机车、整流、变频、机电一体化、 节能灯、电视机等系列产品。目前晶体直径可控制在Φ3~6英寸。外延片 主要用于集成电路领域。
常用外延材料及其工艺
砷化镓材料的制备
• 与硅相仿,砷化镓材料也可分为体单晶和外延 材料两类。体单晶可以用作外延的衬底材料, 也可以采用离子注入掺杂工艺直接制造集成电 路(采用高质量、大截面、半绝缘砷化镓单 晶)。重点是液封直拉法(即液封乔赫拉斯基 法,简称LEC法),但水平舟生长法(即水平布 里其曼法)因制出的单晶质量和均匀性较好, 仍然受到一定的重视。液封直拉法的一个新发 展是在高压单晶炉内用热解氮化硼 (PBN)坩埚 和干燥的氧化硼液封剂直接合成和拉制不掺杂、 半绝缘砷化镓单晶。另外,常压下用石英坩埚 和含水氧化硼为液封剂的方法也已试验成功。 不论水平舟生长法或是液封直拉法,晶体的直 径均可达到100~150毫米而与硅单晶相仿。
• 砷化镓外延技术还有分子束外延和金属有机化 合物汽相沉积外延。分子束外延是在超高真空 条件下,使一个或多个热分子束与晶体表面相 作用而生长出外延层的方法。对入射分子或原 子束流施加严格的控制,可以生长出超晶格结 构,例如由交替的GaAs和AlxGa As薄层(厚 度仅10埃)所组成的结构。金属有机化合物汽 相沉积外延是用三甲基镓或三乙基镓与砷烷相 作用而生长外延层。用这种方法也能适当地控 制外延层的浓度、厚度和结构。与分子束外延 相比,金属有机化合物汽相沉积外延设备和工 艺均较简单,但分子束外延层的质量较高。
