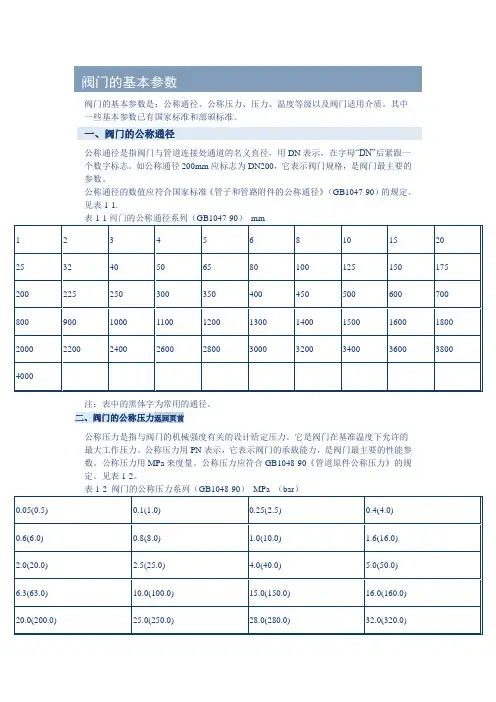

阀门的基本参数
阀门的基本参数是：公称通径、公称压力、压力、温度等级以及阀门适用介质。
其中一些基本参数已有国家标准和部颁标准。
一、阀门的公称通径公称通径是指阀门与管道连接处通道的名义直径，用DN表示，在字母“DN”后紧跟一个数字标志。
如公称通径200mm应标志为DN200，它表示阀门规格，是阀门最主要的参数。
公称通径的数值应符合国家标准《管子和管路附件的公称通径》（GB1047-90）的规定。
见表1-1.表1-1 阀门的公称通径系列（GB1047-90）mm注：表中的黑体字为常用的通径。
二、阀门的公称压力返回页首公称压力是指与阀门的机械强度有关的设计给定压力。
它是阀门在基准温度下允许的最大工作压力。
公称压力用PN表示，它表示阀门的承载能力，是阀门最主要的性能参数。
公称压力用MPa来度量。
公称压力应符合GB1048-90《管道原件公称压力》的规定。
见表1-2。
表1-2 阀门的公称压力系列（GB1048-90）MPa （bar）当阀门工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低，阀门的工作温度和相应的最大工作压力变化表简称温压表，是阀门设计和选用的基准。
我国使用的阀门压力—温度等级表1-3至表1-7。
表1-3 钢制阀门的压力—温度等级注：1、当工作温度为表中温度级之中间值时，可用内插法决定最大工作压力。
2、当阀门的主要零件有采用塑料、橡胶等非金属材料或力学性能和温度极限低于表中的材料时，不能使用此表。
3、对表中未列钢种可采用计算方法确定：P式中[] —计算温度t（℃）时的材料许用应力值，MPa；—200℃时的材料许用应力值，MPa。
表1-4 灰铸铁制阀门的压力—温度等级（GB4216.1）表1-5球墨铸铁阀门的压力—温度等级（GB12232）表1-6可锻铸铁阀门的压力—温度等级表1.7铜合金阀门的压力—温度等级注：1.表中所指压力均为表压力。
2.当工作温度为表中温度级之间值时，可用内插入法决定工作压力。
阀门国标和阀门标准
IB 口国家标准I GB/T1047-1995 t道元件的公称9@2GB/T1048-1990管道元件公祢压力3GB/T11698-1989船用法兰连成一片接金属碉门的结构长度4GB/T12220-1989通用阀门标志5GB/T12221-1989法兰连接金属州门结构长度6GB/T12222-1989多回转囲门驱动装置的连接7GB/T12223-1989崩分回转関门驱动装置的连接8GB/T12224-1989 8,制阀门一般要求9GB/T12247-1989蒸汽说水阀分类10GB/T12248-1989蒸汽说水阀术语II GB/T12249-1989蒸汽说水阀标志12 GB/T12250-1989蒸汽竣水阀结构长度13GB/T12712-1991蒸汽供热系统證结水風收及蒸汽疏水隔技术管理要求14GB/T15188.1-1994阴门的结构长度对焊连接阀门15GB/T15188.2-1994阴门的结构长.度对夹连接IN门16GB/T15188.3-1994阴门的给构长.度内螺纹连接阴门17GB/T15188.4-1994阴门的给构长.度外螺纹连接N门18GB/T12225-1989通用阀訂鋼合金務件技术条件19GB/T12226-1989通用阀门灰铸铁件技术条件20GB/T12227-1989通用阀门球墨铸铁件技术条件21GB/T12228-1999通用阀门碳素舸股件技术条件22GB/T12229-1989通用阀门碳素舸拓件技术条件23GB/T12230-1999通用阀门奥件技术条件24GB/T4213-1992气动调节阀25GB/T7512-1999 1 H石油气班冊26GB/T8464-1998水暧用内螺级连接関门27GB10877-1989 氧气朋関28GB10879-1989 ig解乙炊气甌阳29GB/T12232-1989通用IB门法兰连接鉄制闸N30GB/T12233-1989通用M门鉄制硕止阀与升祥式止回隔31GB/T12234-1989通用阀訂法兰和对焊连接刑制闸阳32GB/T12235-1989通用阀门法兰连接用制截止関和升歸直止回M33GB/T12236-1989通用阀门鋼制陵启式止回明34GB/T12237-1989通用阀门法兰和对焊连接刑制球N35GB/T12238-1989通用阀门法兰和对夹连接紳36GB/T12239-1989通用阀门隔膜阳37GB/T12240-1989通用IB门铁制陵塞帼38GB/T12241-1989 全阀一般要求39GB/T12243-1989卿簧肓接菽荷衣安全M40GB/T12244-1989减压隔一般要求41GB/T12246-1989先导氏城压阀42GB/T13438-1992 氛气瓶開43GB/T13439-1992 » 氯肚関44GB/T13932-1992通用启式止回開45GB/T14173-1993平面刑闸開技术条件46GB/T15185-1994扶闕和羽制球曲47GB15382-1994气HIM通用技术条件48GB/T12242-1989安全阀性能试验方法49GB/T12245-1989械压旳性能试验方法50GB/T12251-1989蒸汽直水闊试验方法51GB/T13927-1992通用M门压力试验旌一、标准的分级和代号我国标旌分国家标准、行业标准柯企业标准三级，下级标准不得冋上级国家标旌和行业标准胡是全国性的。
阀门的三个基本参数
阀门的三个基本参数阀门是工业生产中常见的一种用来控制流体的装置。
它的三个基本参数是：阀门口径、阀门类型和阀门材质。
本文将分别介绍这三个基本参数的作用和特点。
一、阀门口径阀门口径是指阀门内部流体通道的直径，通常使用毫米（mm）作为单位进行表示。
阀门口径的大小决定了阀门的流量和阻力。
一般来说，口径越大，阀门的流量就越大，但同时也会带来更大的压力损失。
因此，在选择阀门时需要根据具体的工况条件和流量需求来确定合适的口径。
阀门口径的选择应考虑以下几个方面：1. 流体性质：不同的流体具有不同的流动特性，有些流体对管道的阻力较大，因此需要选择较大口径的阀门来减小阻力损失。
2. 流量要求：根据流量要求选择合适的阀门口径，以保证流体的正常运行和工艺的顺利进行。
3. 管道条件：管道尺寸和阀门口径应相匹配，以确保流体的顺畅流动。
二、阀门类型阀门的类型多种多样，根据不同的工况和使用要求，可以选择不同类型的阀门。
常见的阀门类型包括截止阀、球阀、蝶阀、调节阀等。
1. 截止阀：截止阀主要用于切断或接通管道中的流体，具有良好的密封性能和较大的阻力。
常用于需要严格控制流体流量和压力的场合。
2. 球阀：球阀具有结构简单、操作方便、密封性能好等特点。
它的流体通道是一个球体，通过旋转球体来实现流体的开启和关闭。
3. 蝶阀：蝶阀的结构简单、体积小、重量轻。
它的流体通道是一个圆盘，通过旋转圆盘来控制流体的流量和压力。
4. 调节阀：调节阀主要用于调节流体的流量和压力，可以根据需要调整阀门的开度来控制流体的通畅程度。
不同类型的阀门适用于不同的工况和需求，选择合适的阀门类型可以提高生产效率和流体控制的精度。
三、阀门材质阀门的材质是指阀门主要构件的材料，它直接影响到阀门的强度、耐腐蚀性和使用寿命。
常见的阀门材质包括铸铁、不锈钢、黄铜等。
1. 铸铁：铸铁阀门具有较高的强度和耐腐蚀性，适用于一般工况下的流体控制。
2. 不锈钢：不锈钢阀门具有良好的耐腐蚀性和高温性能，适用于化工、石油、食品等工业领域。
阀门的主要参数
阀门主要参数阀门的主要性能参数:公称通径、公称压力、工作压力和工作温度表示阀门的主要性能参数为公称通径、公称压力、工作压力和工作温度等。
一、公称通径公称通径D N：是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。
公称通径是用作参考的经过圆整的数字，与加工尺寸数值上不完全等同。
公称通径是用字母DN后紧跟一个数字标志。
如公称通径250mm应标志为DN250。
二、公称压力公称压力P N：是一个用数字表示的与压力有关的标示代号，是供参考用的方便的圆整数。
同一公称压力PN值所标示的同一公称通径!" 的所有管路附件具有与端部连接型式相适应的同一连接尺寸。
在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPA”表示。
在英、美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使用中仍采用英制单位Class。
由于公称压力和压力级的温度基准不同，因此两者没有严格的对应关系。
两者间大致的对应关系参见表。
日本标准中有一种“K”级制，例如10K、20K、40K等。
这种压力级的概念与英制单位中的压力级制相同，但计量单位采用米制。
三、压力—温度额定值阀门的压力—温度额定值，是在指定温度下用表压表示的最大允许工作压力。
当温度升高时，最大允许工作压力随之降低。
压力—温度额定值数据是在不同工作温度和工作压力下正确选用法兰、阀门及管件的主要依据，也是工程设计和生产制造中的基本参数。
各种材料的压力—温度额定值、数据见第4章，许多国家都制订了阀门、管件、法兰的压力——温度额定值标准。
1、美国标准在美国标准中，钢制阀门的压力—温度额定值按ASME/ANSI B16.5a-1992、ASME B16.34-1996的规定；铸铁阀门的压力—温度额定值按ANSI B16.1-1989~B16.4-1989，ANSI B16.42-1985的规定：青铜阀门的压力—温度额定值按ASME/ANSI B16.15a-1992、ASME B16.24-1991的规定。
电动闸阀参数
电动闸阀参数电动闸阀是一种常见的管道控制阀门，具有快速开关、灵活控制、安全可靠等特点，被广泛应用于工业、冶金、化工、造纸、制药等领域。
在选型和使用电动闸阀时，必须要了解一些基本的参数，以便根据实际需要进行选择和调整。
以下是电动闸阀的主要参数介绍。
一、结构参数1. 阀门直径：电动闸阀的阀门直径通常为DN50~DN2000mm，具体大小需根据管道直径、流量和工艺要求来确定。
2. 法兰标准：电动闸阀的法兰标准通常为GB/T9113.1、JB/T79.1等，也可以根据用户需求进行定制。
3. 阀杆轴承：电动闸阀的阀杆轴承通常为一次成型铸钢结构或不锈钢结构，杆与轴承配合间隙小，密封性好，使用寿命长。
4. 闸板材质：电动闸阀的闸板材质通常为铸钢、不锈钢、钛合金等，也可以根据工艺要求选择特殊材质。
二、执行机构参数1. 电机功率：电动闸阀的电机功率通常为0.25~30KW，具体大小需根据阀门直径、流量和工艺要求来确定。
2. 电源电压：电动闸阀的电源电压通常为AC220V、AC380V、DC24V等多种，也可以根据用户需求进行定制。
3. 执行器类型：电动闸阀的执行器类型通常为伺服电动、防爆电动、本体式电动等多种，也可以根据现场环境和操作要求进行选择。
4. 控制信号：电动闸阀的控制信号通常为开关、模拟、通讯等多种，可以实现手动控制、自动控制、远程控制等多种操作方式。
三、性能参数1. 密封等级：电动闸阀的密封等级通常为ANSI B16.104 VI、GB/T13927-92 V等，具有良好的密封性能，适用于高温、高压、腐蚀等恶劣工况。
2. 压力等级：电动闸阀的压力等级通常为PN6~PN100，也可以根据使用场合和工艺要求选择特殊等级。
3. 流量特性：电动闸阀的流量特性通常为直通式、角式、圆鼓式等多种，可根据流体性质和流量要求进行匹配。
4. 温度范围：电动闸阀的温度范围通常为-29℃~+680℃，也可以根据材质和密封要求选择特殊范围。
阀门大小尺寸标准 -回复
阀门大小尺寸标准-回复标题：阀门大小尺寸标准详解阀门是工业系统中不可或缺的元件，其主要功能是控制流体（如气体、液体、粉体等）的流动。
阀门的大小和尺寸选择直接影响到其工作效率、能耗以及系统的整体性能。
因此，理解阀门大小尺寸的标准至关重要。
以下是一步步解析阀门大小尺寸标准的详细内容。
一、阀门的基本分类在探讨阀门大小尺寸标准之前，我们首先需要了解阀门的基本分类。
阀门主要分为截止阀、闸阀、蝶阀、球阀、角阀、安全阀、调节阀等多种类型。
每种类型的阀门都有其特定的尺寸标准和应用领域。
二、阀门尺寸的定义阀门的尺寸通常由以下几个参数来定义：口径、长度、高度和重量。
其中，口径是最重要的尺寸参数，它决定了阀门能通过的最大流量。
阀门的口径通常用英寸或毫米来表示，例如DN15、DN20、DN50等。
三、阀门尺寸的选择选择阀门尺寸时，需要考虑以下几个因素：1. 流量需求：阀门的口径应根据管道系统的流量需求来选择。
一般来说，流量越大，所需的阀门口径也越大。
2. 压力损失：阀门在控制流体流动的过程中会产生压力损失。
阀门的尺寸选择应考虑到这一点，以避免过大的压力损失影响系统效率。
3. 安装空间：阀门的长度和高度应适应安装环境的空间限制。
4. 维护和操作：阀门的大小也应考虑到维护和操作的便利性。
过大的阀门可能在安装、维修和操作上带来不便。
四、阀门尺寸的标准阀门尺寸的标准主要有两种：国际标准和国内标准。
1. 国际标准：主要包括ISO（国际标准化组织）、API（美国石油学会）和ASME（美国机械工程师协会）等制定的标准。
这些标准在全球范围内被广泛采用。
2. 国内标准：各国也有自己的阀门尺寸标准，如中国的GB/T标准、美国的ANSI标准、欧洲的DIN标准等。
在选择阀门尺寸时，应根据具体的应用环境和需求，参考相应的国际或国内标准进行选择。
五、阀门尺寸的测量和标注阀门尺寸的测量主要包括口径、长度、高度和重量等参数的测量。
测量方法应按照相关标准进行，确保测量结果的准确性和一致性。
阀门大小尺寸标准 -回复
阀门大小尺寸标准-回复以下是一篇关于阀门大小尺寸标准的文章：引言：阀门作为工业装置中的重要组成部分，扮演着控制和调节流体的角色。
在设计和安装阀门时，选择正确的大小尺寸是至关重要的。
本文将一步一步回答阀门大小尺寸标准的相关问题，以帮助读者更好地理解和应用。
第一部分：阀门尺寸的基本参数阀门尺寸的基本参数包括阀门口径、阀座直径和阀门长度。
阀门口径通常用英寸（inch）或毫米（mm）表示，是指阀门进出口的内径。
而阀座直径则是阀门内部封闭介质的通道直径，通常比阀门口径小。
阀门长度是指从阀体的底部到阀杆顶端的距离，这个参数对于阀门的摩擦损失和安装空间的要求非常重要。
第二部分：阀门尺寸的选择原则阀门尺寸的选择原则主要包括流量计算、流速和压降控制、气候条件和系统安全性。
首先，根据管道系统的流量进行计算，以确定所需阀门口径。
其次，根据流速和压降要求，选择合适的阀座直径，以实现良好的控制效果。
同时，考虑气候条件（例如高温或低温）对阀门及其组件的影响，选择适当的材料和尺寸。
最后，确保阀门尺寸与系统的安全性要求相符，以防止发生意外事故。
第三部分：阀门尺寸标准的参考来源在选择阀门尺寸时，可以参考一些标准规范，如美国标准协会（ANSI）和国际标准化组织（ISO）的相关标准。
这些标准给出了各种类型的阀门的尺寸范围和标准数值，以确保阀门在不同的应用环境下能够正常工作。
此外，还可以参考一些专业手册和技术文献，以获取更详细的尺寸和应用要求。
第四部分：阀门尺寸的现场检查和调整在安装和调试阀门时，应进行现场检查和调整，以确保阀门的尺寸满足要求并获得最佳的控制效果。
首先，测量阀门的口径、阀座直径和长度，与设计要求进行对比。
其次，检查阀门的密封性能，确保没有泄漏现象。
如果发现问题，可以通过替换阀门部件或调整阀门的装配和工作参数来进行修正。
结论：阀门的大小尺寸标准是确保阀门正常运行和有效控制流体的重要因素。
在选择、安装和调试阀门时，我们应该了解阀门尺寸的基本参数、选择原则和参考来源，并进行现场检查和调整，以实现最佳效果。
dn50闸阀参数
dn50闸阀参数
摘要：
1.DN50 闸阀简介
2.DN50 闸阀的参数
3.DN50 闸阀的应用领域
正文：
【DN50 闸阀简介】
DN50 闸阀是一种常见的阀门类型，它主要用于管道系统中的流体控制和切断。
DN50 是指阀门的公称直径，也就是阀门管道的标称尺寸。
这种阀门通常采用铸钢或不锈钢等材料制造，具有承受高压、高温的能力，同时拥有良好的密封性能和耐腐蚀性。
【DN50 闸阀的参数】
DN50 闸阀的主要参数包括：公称直径、阀体材料、密封面材料、阀门结构、连接方式、驱动方式等。
这些参数决定了阀门的性能、使用范围和安装方式。
1.公称直径：DN50，即阀门管道的标称尺寸为50mm。
2.阀体材料：常见的有铸钢、不锈钢等，可以根据实际应用需求选择。
3.密封面材料：一般采用硬质合金、不锈钢等，具有优良的耐磨性和耐腐蚀性。
4.阀门结构：主要有截止式、升降式等，截止式阀门主要用于切断流体，升降式阀门则可以实现流量调节。
5.连接方式：主要有法兰连接、丝扣连接等，可以根据管道的连接方式选择。
6.驱动方式：手动、电动、气动等，可以根据实际使用需求选择。
【DN50 闸阀的应用领域】
DN50 闸阀广泛应用于各种工业领域，如水处理、石油化工、电力、冶金、建筑等。
其主要用途是切断或调节管道中的流体，以实现对流体输送的控制。
阀门尺寸标准
阀门尺寸标准阀门作为流体控制设备的重要组成部分，其尺寸标准对于保证设备的正常运行和流体控制具有至关重要的作用。
在工业生产和日常生活中，我们经常会接触到各种各样的阀门，而不同类型的阀门需要符合不同的尺寸标准，才能够满足各自的使用要求。
本文将对阀门尺寸标准进行详细介绍，以便读者对阀门的尺寸标准有一个全面的了解。
1. 阀门尺寸标准的分类。
根据阀门的用途和结构特点，阀门尺寸标准可以分为多个类别。
一般来说，阀门的尺寸标准主要包括以下几个方面：（1）阀门的公称直径（DN），公称直径是阀门尺寸标准中的重要参数之一，它代表了阀门的通径大小。
根据不同的标准，阀门的公称直径可以采用英寸或毫米作为单位，通常情况下，公称直径越大，阀门的流量传递能力就越强。
（2）阀门的长度尺寸，阀门的长度尺寸包括阀门的整体长度、连接尺寸、法兰尺寸等。
这些尺寸的标准化可以保证阀门在安装和使用过程中能够与管道、法兰等设备完美匹配，从而确保流体控制的稳定性和安全性。
（3）阀门的结构尺寸，不同类型的阀门具有不同的结构特点，因此其结构尺寸也会有所差异。
例如，直通阀、截止阀、球阀等不同类型的阀门，在结构尺寸上会有各自的标准要求，以确保其正常运行和使用。
2. 阀门尺寸标准的制定。
阀门尺寸标准的制定是由相关的国际标准化组织、国家标准化机构以及行业协会共同制定的。
这些标准化组织会根据阀门的使用领域、行业需求、安全标准等因素，制定相应的阀门尺寸标准，以保证阀门的质量和性能符合国际标准要求。
在制定阀门尺寸标准时，通常会考虑以下几个方面的因素：（1）流体介质的特性，不同的流体介质对阀门的材质、密封性能、耐压能力等方面有着不同的要求，因此在制定阀门尺寸标准时需要充分考虑流体介质的特性。
（2）使用压力和温度，阀门在不同的使用压力和温度下，其尺寸标准也会有所不同。
制定阀门尺寸标准时需要考虑阀门在不同工况下的使用要求，以确保其安全可靠的运行。
（3）安全标准和环境要求，阀门尺寸标准的制定还需要考虑安全标准和环境要求，以保证阀门在特殊工况下能够正常运行并具有一定的安全保障。
z41h-300lbc阀门标准
z41h-300lbc阀门标准Z41H-300LBC阀门是一种法兰楔式闸阀，广泛应用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
以下是Z41H-300LBC阀门的主要标准和性能规范：1. 设计规范：GB/T 122342. 结构长度：GB/T 122213. 连接法兰：JB/T 794. 试验与检验：JB/T 90925. 压力-温度：GB/T 91316. 产品标识：GB/T 12220Z41H-300LBC阀门的性能参数如下：1. 公称压力(MPa)：3002. 实验压力：-强度水（MPa）：48-密封（水）空气（MPa）：3.8-低压密封空气（MPa）：0.63. 工作温度：-20~425℃4. 适用介质：油、水、气等非腐蚀性介质主要零件材质：1. 阀体/阀盖：WCB、ZGICr18Ni9Ti、ZG00Cr18Ni10、ZG1Cr18Ni12M0、ZG00Cr17Ni14M02. 闸板：ZGICr18Ni9Ti、ZG00Cr18Ni10、ZG1Cr18Ni12M0、ZG00Cr17Ni14M0、1Cr133. 阀杆：1Cr18Ni9Ti、00Cr18Ni10、1Cr18Ni12M0、00Cr17Ni14M0、1Cr134. 填料：PTFE编织5. 垫片：304LPTFE、304LPTFE、316PTFE、316LPTFE、石墨6. 压盖：ZGICr18Ni9Ti、ZG00Cr18Ni10、ZG1Cr18Ni12M0Z41H-300LBC阀门具有结构紧凑、设计合理、阀门刚性好、通道流畅、流量系数小、密封可靠、操作轻便灵活等特点，广泛应用于各种行业的管道系统中。
阀门标准
JB1758-91
卡套螺母
JB1759-91
轴套
JB1760-91
六角螺塞
JB1761-91
螺塞垫
JB/T1762-92
阀门结构要素板体尺寸
JB2202-77
弹簧式安全阀 参数
JB2203-77
弹簧式安全阀 结构长度
JB2205-77
减压阀 结构长度
JB2206-77
减压阀 技术条件
JB2311-78
JB/T2771-92
PN16.0~32.0MPA接头
JB/T2772-92
PN16.0~32.0MPA盲板
JB/T2773-92
PN16.0~32.0MPA双头螺柱
JB/T2774-92
PN16.0~32.0MPA阶端双头螺柱及螺孔尺寸
JB/T2775-92
PN16.0~32.0MPA螺母
JB/T2776-92
JB1726-91
阀瓣盖
JB1727-91
对开圆环
JB1728-91
止退垫圈
JB/T1732-92
阀门结构要素 锥形密封面尺寸
JB/T1733-92
阀门结构要素 阀体铜密封面尺寸
JB/T1734-92
阀门结构要素 闸板和阀瓣铜密封面尺寸
JB1735-91
底阀阀瓣密封圈
JB1736-91
旋启式止回阀阀瓣密封圈
ZBJ16008-90
液化石油气设备紧急切断阀 技术条件
ZBJ16009-90
阀门气动装置 技术条件
JB/T8473-96
仪表阀组
JB/T8528-97
普通型阀门电动装置 技术条件
JB/T8527-97
阀门执行机构的技术参数
阀门执行机构的技术参数一、引言阀门执行机构是一种用于控制流体介质流动的装置，广泛应用于各个工业领域。
其技术参数的合理选择对于阀门的正常运行和工艺流程的稳定运行至关重要。
本文将分析和探讨阀门执行机构的技术参数的选择与优化。
二、执行机构技术参数的分类阀门执行机构的技术参数可以分为静态参数和动态参数两类。
静态参数主要包括阀门的公称通径、公称压力、工作温度和材料等；动态参数则包括启闭时间、阀门关闭力矩、执行器输入输出信号等。
2.1 静态参数2.1.1 公称通径公称通径是指阀门内部流道的直径，通常以英寸或毫米表示。
公称通径的选择应基于工艺流量、管道尺寸和工艺要求等因素来确定。
2.1.2 公称压力公称压力是指阀门能够承受的额定压力值，通常以MPa、bar或psi表示。
公称压力的选取应考虑使用环境的压力、流体介质的压力、系统安全要求等因素。
2.1.3 工作温度工作温度是指阀门能够正常工作的温度范围。
不同材料对温度的适应能力不同，应选择能够满足实际工况下的温度要求的材料。
2.2 动态参数2.2.1 启闭时间启闭时间是指执行机构完成从开到关或从关到开的时间。
启闭时间的选择应考虑工艺要求、流体介质特性、系统反应速度等因素。
2.2.2 阀门关闭力矩阀门关闭力矩是执行机构在关闭阀门时所需的力矩。
合理选择阀门关闭力矩可以保证阀门的关闭效果和操作的便捷性。
2.2.3 执行器输入输出信号执行机构的输入信号通常来自于上位控制系统，如PLC或DCS；输出信号则是向阀门控制元件传递的信号，控制阀门的开启和关闭。
输入输出信号的类型和接口应与现有控制系统兼容。
三、阀门执行机构技术参数的选择与优化3.1 静态参数的选择与优化3.1.1 公称通径的选择与优化在选择公称通径时，应根据工艺流量计算出所需的通径大小，并考虑后续扩容的可能性。
优化公称通径可以减小阀门压降和能耗。
3.1.2 公称压力的选择与优化选择公称压力时，应综合考虑流体介质的压力、工作环境的压力和系统的安全要求。
阀门的种类及技术参数
阀门的种类及技术参数阀门是控制流体的装置，根据不同的应用场景和需要，阀门具有多种类型和技术参数。
以下是一些常见的阀门种类及其技术参数的详细介绍：1.截止阀（Globe Valve）：截止阀是一种常用的控制流体的阀门，适用于大多数流体流量调节和截断管路。
截止阀的技术参数主要包括：公称压力、公称通径、适用温度和材质。
公称压力通常包括普通压力、高压、和超高压等级，公称通径一般为小口径到大口径。
适用温度一般根据流体特性和使用条件而定，而材质主要有铁、铜、不锈钢等多种选项。
2.球阀（Ball Valve）：球阀是一种以球体为切断或调节流体流量的阀门，结构简单，操作方便，广泛用于液体和气体的控制。
球阀的技术参数包括：公称压力、公称通径、材质和适用温度等。
公称压力和公称通径同样需要根据实际情况选择合适的规格，材质包括铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定。
3.蝶阀（Butterfly Valve）：蝶阀是一种用于控制管路中流体流动的阀门，以其快速开闭、体积小、重量轻的特点而广泛应用于工业领域。
蝶阀的技术参数包括：公称压力、公称通径、材质、适用温度和密封性能等。
公称压力和公称通径需要根据实际需求来选择，材质可以是铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定，而密封性能主要包括耐腐蚀性、耐高温性和泄漏性能等。
4.闸阀（Gate Valve）：闸阀是一种主要用于调节管道流体流量的阀门，以其具有接近完全不阻塞的通道和良好的截断性能而被广泛应用于工业领域。
闸阀的技术参数包括：公称压力、公称通径、材质、适用温度和操作方式等。
公称压力和公称通径需要根据实际需求来选择合适的规格，材质可以是铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定，操作方式可以是手动、电动或气动驱动。
5.调节阀（Control Valve）：调节阀是一种用于改变流体流量的阀门，具有精确的控制性能和多种信号输入方式。
阀门基本参数
36101520253240 506580*********（175）200（225）250300350400450500600 70080090010001200140016001800 2000220024002600280030001 2.5461016254064100160200250320400500 6408001000公称压力采用公制单位，有些国家采用英制单位。
公制压力单位是公斤力/厘米2，英制压力单位是磅/英寸2，它们之间的换算关系如下：1公斤力/厘米2=14.223磅/英寸21磅/英寸2=0.0703公斤力/厘米2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。
因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。
由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。
阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。
还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。
应用温度压力表时可按介质温度选取。
•一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。
b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0 (CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。
阀门参数选型必备(给排水)
1 / 11
2 / 11
3 / 11
4 / 11
5 / 11
6 / 11
7 / 11
8 / 11
按公称压力分类
（1) 真空阀：指工作压力低于标准大气压的阀门。
9 / 11
(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。
(3) 中压阀：指公称压力PN 为2.5Mpa、4.0Mpa、6.4Mpa的阀门。
(4) 高压阀：指工称压力PN 为10.0Mpa～80.0Mpa的阀门。
(5) 超高压阀：指公称压力PN≥100.0Mpa的阀门。
（6）过滤器：指公称压力PN 为1.0Mpa、1.6Mpa的阀门
折叠按工作温度分类
（1) 超低温阀：用于介质工作温度 t<；－101℃的阀门。
(2) 低温阀：用于介质工作温度－101℃≤t≤－29℃的阀门。
(3) 常温阀：用于介质工作温度－29℃<t<120℃的阀门。
10 / 11
(4) 中温阀：用于介质工作温度120℃≤t≤425℃的阀门
(5) 高温阀：用于介质工作温度t>425℃的阀门。
折叠按公称通径分类
（1）小通径阀门：公称通径DN≤40mm的阀门。
(2）中通径阀门：公称通径DN为50～300mm的阀门。
(3）大通径阀门：公称阀门DN为350～1200mm的阀门。
(4）特大通径阀门：公称通径DN≥1400mm的阀门。
11 / 11。
阀门的基本参数(全)
公称直径1、公称直径DN公称直径DN用于管道元件的尺寸标识，由字母DN和无量纲的整数数字组成，数字后不带量纲，数值相当于mm，如DN100表示阀门的流道通径约为100mm。
公称直径也称公称尺寸和公称通径。
阀门的流道通径(内径)与公称直径DN的数值并不完全相同。
阀门的流道通径与阀门的公称压力PN及阀门的结构(如全径、缩径)有关；阀门的公称直径DN仅是阀门的名义尺寸(直径)，但又是阀门的基本参数。
2、阀门常用的公称直径DN系列阀门常用的公称直径DN系列，见表l。
表1 阀门常用的公称直径DN系列ASME/API的CLASS系列中DN600以上阀门的公称直径，习惯采用150进级，如750、900、1050等，以此类推，用户应予注意。
表1所列的DN系列尺寸是常用系列，如果用户有需要可以插入或增加，如可以有DN3、DN90、DN1350或DN2500等。
3、公称直径DN和NPS我国采用的公称直径DN与ISO采用的SI制尺寸标识是相同的，但工业发达国家在管道系统中还经常采用英寸制来标识公称直径，如NPS3。
NPS的含义即为英寸制的公称直径，NPS后跟无量纲数字，数值相当于in(英寸)。
如NPS3，其流道通径约为3in，即76mm，圆整后相当于DN80。
DN与NPS的对应关系见表2。
表2 DN与NPS的对应关系*公称直径大于或等于NPS4时，DN=25×NPS数值。
公称压力1、公称压力PN公称压力PN用于管道元件的压力等级标识，由字母PN和后跟无量纲的数字组成，是管道元件压力额定值的代号。
PN后跟的数字，相当于管道元件在常温下可承受的最大工作压力，数值相当于bar (1bar=105Pa)。
由于管道元件材料的力学性能差异很大，因此PN后跟的数字是以特定的材料力学性能为基准确定的管道元件压力的额定值，所以，公称压力是名义压力，但又是阀门的基本参数。
2、公称压力PN系列PN2.5 PN25 PN160PN6 PN40 PN250PN10 PN63 PN320PN16 PN100 PN4003、压力等级CLASS和公称压力PN(1)我国采用的公称压力PN与ISO采用公称压力标识方式是相同的，但美国等工业发达国家在管道系统中还经常采用CLASS（即压力等级）来标识管道元件的承压能力，如CLASS150、CLASS300等。
各种阀门技术参数和相应制造工艺要求
各种阀门技术参数和相应制造工艺要求1各种阀门具体主要技术参数如下:1.21.4闸阀主要设计制造标准设计与制造标准：GB/T12234 ；连接法兰标准：GB/T9113 ；结构长度标准：GB/T12221 ；试验与检验标准：GB/T13927 ；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准1.6闸阀技术特点1、符合国内外先进标准的要求，密封可靠，性能优良、造型美观2、闸板、阀座密圭寸面用铁基合金堆焊或司太立(stellite )钻基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长.3、采用锲式弹性闸板结构，大口径设置滚动轴承，开关灵活，启闭轻松.4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性.5、可采用各种标准配管法兰及法兰密封面形式，满足各种工程需要及用户需求•&阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况•2.3截止阀主要设计制造标准设计与制造标准：GB/T12235 ;连接法兰标准：GB/T9113 ;结构长度标准：GB/T12221 ;试验与检验标准：GB/T13927 ;阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准2.4截止阀材质表截止阀是常用截断阀，用来接通和切断管路介质，结构简单、制造与维修都很方便，得到广泛应用。
1、阀体为流线型设计，使阀门通道流阻小，有利于介质流动.2、阀瓣为自由浮动式，以适应各种工况下引起冲击载荷，确保阀门的使用寿命.3、阀杆设计有上密封结构，与阀盖帽一起具有长导向结构，确保密封的可靠性.4、阀盖的高压力级具有自密封结构，保证密封的可靠性.3.1旋启式止回阀主要参数设计与制造标准：GB/T12236;连接法兰标准：GB/T9113 ;结构长度标准：GB/T12221 ;试验与检验标准：GB/T13927 ；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准止回阀是能自动阻止介质倒流的装置，其阀瓣在流体压力下开启，当进口压力低于出口压力时，阀瓣能自动关闭，防止介质倒流保护水泵等设备。
旋转阀 参数
旋转阀参数
旋转阀是一种广泛应用于流体控制领域的阀门，其参数直接影响着阀门的使用效果。
以下是旋转阀的主要参数介绍：
1. 阀门口径：旋转阀门的口径大小直接决定了其流量的大小，一般以英寸或毫米为单位表示。
2. 工作压力：旋转阀门的工作压力范围取决于阀门的材质、口径和设计结构，常见的工作压力范围有10-16KPa，16-25KPa，25-40KPa 等。
3. 温度范围：旋转阀门的温度范围也是一个非常重要的参数，其取决于阀门的材质和密封材料，一般分为常温、高温和低温三种。
4. 流量系数：旋转阀门的流量系数是指在一定开度下，阀门通过的流量与压差之比，一般以Cv或Kv表示。
5. 阀门类型：旋转阀门的类型有很多，常见的有旋转球阀、旋转蝶阀、旋转插板阀等，不同类型的阀门对流体的控制也有所不同。
6. 传动方式：旋转阀门的传动方式有手动、气动、电动等多种，不同的传动方式也会影响着阀门的控制效果。
总之，在选购旋转阀门时，应该根据实际需求综合考虑以上参数，选择适合自己的旋转阀门产品。
- 1 -。
dn50闸阀参数
dn50闸阀参数
摘要：
1.闸阀概述
2.DN50闸阀的主要参数
3.闸阀的选型与应用
4.闸阀的维护与保养
正文：
一、闸阀概述
闸阀是一种常用的阀门设备，主要用于切断或调节流体管道中的介质。
根据不同的应用场合，闸阀有多种类型，其中DN50闸阀是一种通径为50mm 的阀门，广泛应用于工业、建筑、水处理等领域。
二、DN50闸阀的主要参数
1.通径：DN50闸阀的通径为50mm，适用于较小流量的控制。
2.材质：DN50闸阀的材质有铸铁、不锈钢、碳钢等，用户可根据管道介质和工况选择合适材质的阀门。
3.连接方式：DN50闸阀的连接方式有螺纹连接、法兰连接等，可根据管道要求选择。
4.驱动方式：DN50闸阀的驱动方式有手动和电动两种，手动闸阀操作简便，适用于小口径阀门；电动闸阀适用于远距离控制和自动化程度较高的系统。
5.密封性能：DN50闸阀的密封性能良好，能有效防止介质泄漏。
三、闸阀的选型与应用
1.选型原则：根据管道系统的要求，考虑阀门的通径、材质、连接方式、驱动方式等因素进行选型。
2.应用范围：DN50闸阀适用于水、气、油等介质的输送管道，特别是在要求切断性能和密封性能的场合。
四、闸阀的维护与保养
1.定期检查：定期检查闸阀的工作状态，确保阀门正常运行。
2.清洁维护：定期清洁阀门表面的污垢，避免影响阀门操作。
3.润滑保养：定期给阀门传动部件润滑，以延长阀门使用寿命。
4.密封件更换：定期检查阀门密封件，发现问题及时更换。
总之，DN50闸阀作为一种常用的阀门设备，在选型、应用和维护方面都需要注重细节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门主要参数:公称通径,公称压力,工作压力,工作温度
2007-6-10 09:37
阀门的主要性能参数:公称通径、公称压力、工作压力和工作温度
表示阀门的主要性能参数为公称通径、公称压力、工作压力和工作温度等。
一、公称通径
公称通径DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。
公称通径是用作参考的经过圆整的数字，与加工尺寸数值上不完全等同。
公称通径是用字母“DN”后紧跟一个数字标志。
如公称通径250mm应标志为DN250。
二、公称压力
公称压力PN是一个用数字表示的与压力有关的标示代号，是供参考用的方便的圆整数。
同一公称压力PN值所标示的同一公称通径!" 的所有管路附件具有与端部连接型式相适应的同一连接尺寸。
在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPA”表示。
在英、美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使用中仍采用英制单位Class。
由于公称压力和压力级的温度基准不同，因此两者没有严格的对应关系。
两者间大致的对应关系参见表。
日本标准中有一种“K”级制，例如10K、20K、40K等。
这种压力级的概念与英制单位中的压力级制相同，但计量单位采用米制。
三、压力—温度额定值
阀门的压力—温度额定值，是在指定温度下用表压表示的最大允许工作压力。
当温度升高时，最大允许工作压力随之降低。
压力—温度额定值数据是在不同工作温度和工作压力下正确选用法兰、阀门及管件的主要依据，也是工程设计和生产制造中的基本参数。
各种材料的压力—温度额定值、数据见第4章，许多国家都制订了阀门、管件、法兰的压力——温度额定值标准。
1、美国标准
在美国标准中，钢制阀门的压力—温度额定值按ASME/ANSI B16.5a-1992、ASME B16.34-1996的规定；铸铁阀门的压力—温度额定值按ANSI
B16.1-1989~B16.4-1989，ANSI B16.42-1985的规定：青铜阀门的压力—温度额定值按ASME/ANSI B16.15a-1992、ASME B16.24-1991的规定。
1）美国ASME/ANSI B16.5a-1992中规定了英制单位和米制单位两种法兰尺寸系列，同时分别列出了适用了两种单位制的法兰压力温度额定值。
在该标准附录D 中给出了确定英制单位压力—温度额定值的方法。
2）美国ANSI B16.42-1985《球墨铸铁管法兰及法兰管件》标准中规定了CL150
和CL300球墨铸铁法兰压力—温度额定值在标准附录中又规定了压力—温度等级的制订方法，其基本原理、使用范围、限制条件及制订程序与ASME/ANSI
B16.5a-1992基本一致。
3）美国ASME B16.34-1966纳入了ASME/ANSI B16.5a-1992中法兰连接阀门的温度—压力额定值数据。
该标准中法兰连接阀门的压力—温度额定值采用了ASME/ANSI B16.5a-1992的制订方法。
该标准列出了法兰连接和对焊连接的标准级阀门及对焊连接特殊级阀门的压力—温度额定值数据表。
标准中所列的阀门材料有100多种，共划分为27组。
2、德国标准
德国标准DIN2401-1977第二分册《管道压力级、钢和铸铁管道部件的允许工作压力》是一个比较综合的压力—温度额定值标准。
其中，列出了无缝管、焊接管、法兰、阀门、管件及螺栓在不同材料，不同温度条件下的允许工作压力。
该标准包括法兰材料6种、法兰连接铸铁阀门材料4种、铸钢5种、锻钢5种，这些均为原始材料。
钢材均为碳钢和低合金钢，未包括不锈钢。
标准中明确规定，当选用与原始材料不同的其他材料时，其允许工作压力根据使用材料的强度特性值与标准中规定的原始材料在20℃时的强度值之间的比值进行计算。
对于不锈钢材料的压力一温度额定值，ISO/DIS70651《钢法兰》中进行了补充说明。
3、原苏联标准
原苏联标准TOCT356-1980《阀门与管路附件的公称压力、试验压力和工作压力系列》，全部符合经互会标准。
原苏联标准中，对材料进行了分组。
在该标准中将200℃以下的最大允许工作压力值均视为常温下的工作压力，并等于公称压力。
4、国际标准
国际标准ISO/DIS7005-1-1992《普通管法兰》是将美国标准ASME/ANSI B
16.5a-1992和德国标准中公称压力级的法兰标准合并在一起。
因此，压力—温度额定值标准也分别采用了美国和德国两个国家的法兰压力—温度额定值标准的制订方法及相应数据。
ISO/DIS7005-1-1992中的公称压力等级PN0.25、0.6、1.0、1.6、2.5、4.0MPA属德国法兰体系；PN2.5、10、15、25、42MPA属于美国法兰体系。
每一体系的压力—温度额定值标准只适用于各自体系的法兰标准。
5、我国国家标准
国家标准GB/T9124-2000（附录A）《钢制管法兰技术条件》参考了德国
DIN2401-1977和美国ASME/ANSI B 16.5a-1992标准中压力温度额定值的制订原则及方法，利用我国常用的法兰材料，参照国际标准ISO/DIS7005-1-1992分别制订了适用于两个公称压力系列（PN0.25-4.0MPA、PN2.0-42.0MPA）的法兰压力—温度额定值。
标准中规定了13种法兰材料在12个公称压力等级下，工作温度为20-530℃的最大允许工作压力。
