阀门型号命名原则

合集下载

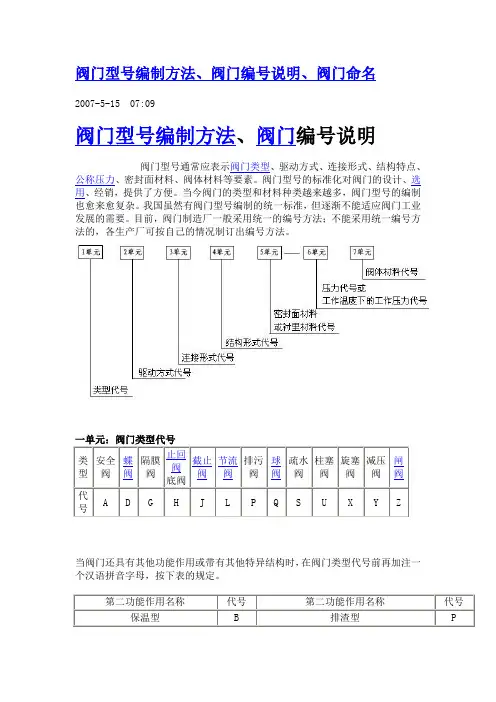

阀门编号原则及KKS

阀门编号原则及KKS

阀门型号编制方法、阀门编号说明、阀门命名2007-5-15 07:09阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。

目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。

第二功能作用名称代号 第二功能作用名称代号 保温型B排渣型P类型 安全阀 蝶阀 隔膜阀 止回阀底阀 截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀代号 A D G H J L P Q S U X Y Z二单元:传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。

三单元:连接型式四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元:密封副材料空气是硬密封Y,水是软密封X六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍金金代A C H I K L P Q R S T V Z号灰铸铁底压阀和钢制中压省略此项举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

阀门命名规则

阀门命名规则

阀门型号编制方法、阀门编号说明
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。

目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。

四单元:结构型式
当密封副的密封面材料不同时,以硬度低的材料代号表示。

六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍
灰铸铁底压阀和钢制中压省略此项
举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢
阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略:
1 连接形式中:“法兰”。

2 结构形式中:
a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;
b:截止阀和节流阀的“直通式”;
c:球阀的“浮动”和“直通式”;
d:蝶阀的“垂直板式”;
e:隔膜阀的“屋脊式”;
f:旋塞阀的“填料”和“直通式”;
g:止回阀的“直通式”和“单瓣式”;
h:安全阀的“不封闭”。

3 阀座密封面材料中的材料名称。

阀门分类及编号原则

阀门分类及编号原则

阀门的分类阀门类型的含义一、阀门型号的表示方法:阀门型号主要依据JB4018-85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等,表示方法如下:□□□□□-□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示,表1-1-1给出阀门类型代号规定。

2、传动方式代号传动方式代号用阿拉伯数字表示,表1-1-2给出传动方式代号规定。

表1-1-1 阀门类型代号注:1 在阀门类型字母前加“D ”的表示低温阀门(即适用温度低于-40℃),加“B ”的表示保温(带加热套)阀门,加“W ”的表示带波纹管密封的阀门; 2 在电动闸阀的型号前加“B ”,表示阀门的驱动装置为防爆型电动装置; 3 在地下水用闸阀的型号前加“S ”,表示竖式安装,加“W ” 表示卧式安装; 4 闸阀型号前加“P ”,表示用于排渣系统的闸阀,即排渣阀,加“X ”或“K ”表示排渣用泥浆阀;5 蝶阀型号前加“D1”、“D2”表示短系列,加“Q ”表示球蝶阀,加“S ”表示用于地下管网的蝶阀。

表1-1-2 传动方式代号注:1 手轮、手柄和扳手传动的,以及安全阀、减压阀、疏水阀可省略本代号;2 对于气动或液动:常开式用6K 、7K 表示,常闭式用6B 、7B 表示,气动带手动用6S 表示;3 防爆电动装置用9B 表示,户外耐热用9R 表示;4 代号2及代号8表示在阀门启闭时,需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示,表1-1-3连接形式代号规定。

表1-1-3 连接形式代号 注:焊接包括对焊和承插焊。

4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示,表1-1-4~表1-1-16阀门结构形式规定。

表1-1-4 闸阀结构形式代号表1-1-5 截止阀、节流阀结构形式代号表1-1-6 球阀结构形式代号表1-1-7 蝶阀结构形式代号表1-1-8 隔膜式结构形式代号表1-1-9 旋塞式结构形式代号表1-1-10 止回阀结构形式代号表1-1-11 安全阀结构形式代号注:杠杆式安全阀也可在类型代号前加“G”表示,单杠杆代号为“2”,双杠杆代号为“4”。

阀门型号及含义说明

阀门型号及含义说明

阀门型号及含义说明一、通用阀门:所有阀门型号都有下面七个单元组成:1 2 3 4 5—— 6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例:1、阀门类型代号:即:Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A安全阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明:当阀门还具有其它功能作用或带有其它特异结构时,在阀门类型代号前再加注一个汉语拼音字母(1)阀门类型代号前加“D”为低温阀门(低于-40℃);代号前加“B”为保温的阀门(带加热套);防火型 F;缓闭型 H。

(2)截止阀类型代号前加“W”,表示波纹管密封阀门。

(3)闸阀类型代号前加“P”表示用于排渣系统阀门,加“X”或“K”为排渣用泥浆阀。

(4)在地下水用闸阀类型代号前加“S”表示竖式安装,加“W”表示卧式安装。

(5)在地下水用闸阀类型代号前加“D1”、“D2”表示短系列,加“Q”表示球蝶阀,加“S”表示用于地下管网蝶阀。

2、传动方式代号:即:0电磁动 1电磁-液动 2电-液动 3蜗轮(蜗杆) 4正齿轮5锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略注明:对于齿轮、手柄、扳手等直接传动或自动阀门(安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门)本代号省略,不表示;对于气动或液动机构操作的阀门,常开式用6K、7K表示,常闭式用6B、7B表示,气动带手动用6S表示。

防爆电动装置的阀门用9B 表示,户外耐热式用9R表示。

3、连接方式代号:即:1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示,如下:(一)闸阀结构形式代号:即:0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板(二)截止阀、截流阀结构形式代号:即:1直通式 4角式 5直流式(三)止回阀结构形式代号:即:1直通式 2升降立式 3升降角式6旋启单瓣式(四)安全阀结构形式代号:(五)调节阀结构形式代号:(六)球阀结构形式代号:即:1浮球直通式 7固定直通式(七)给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀,在结构形式代号前加“G”,1代表单杆微启,2代表单杆全启,3代表双杆微启,4代表双杆全启.5、密封面材质代号:(用汉语拼音字母表示)注:当阀座与阀瓣材质不同时,用底硬度材料代号表示(隔膜阀除外)即:H合金钢 Y硬质合金 F氟塑料 T铜合金 P 渗硼钢 X橡胶 N尼龙塑料 B锡基轴承合金(巴氏合金) Q衬铅 J衬胶 C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金 )6、公称压力代号:公称压力数值用阿拉伯数字直接表示,并用短线与前五个单元分开。

阀门命名

阀门命名

阀门命名标准和规则阀门命名标准就是根据阀门的类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素不同而进命名。

阀门型号的标准化为阀门的设计、选用、经销提供了必要条件。

当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。

因此,阀门制造厂一般采用统一的编号方法,使用统一的阀门命名标准;不能采用统一阀门命名标准的,各生产厂可按自己的情况制订出编号方法。

阀门命名标准主要根据类型型号、驱动方式代号、连接形式代号、结构形式代号、密封面材料或衬里材料代号、压力代号或工作温度下的工作压力代号、阀体材料代号七个要素方面的代号进行说明并依次组合成为阀门的名称。

详细如下图:1单元:阀门类型代号类型安全阀蝶阀隔膜阀止回阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。

2单元:传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。

3单元:连接型式4单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号5单元:密封副材料当密封副的密封面材料不同时,以硬度低的材料代号表示。

6单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍7单元:阀体材料灰铸铁底压阀和钢制中压省略此项举例:Z543H-16C伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

阀门型号的编制及字母代号的含义

阀门型号的编制及字母代号的含义

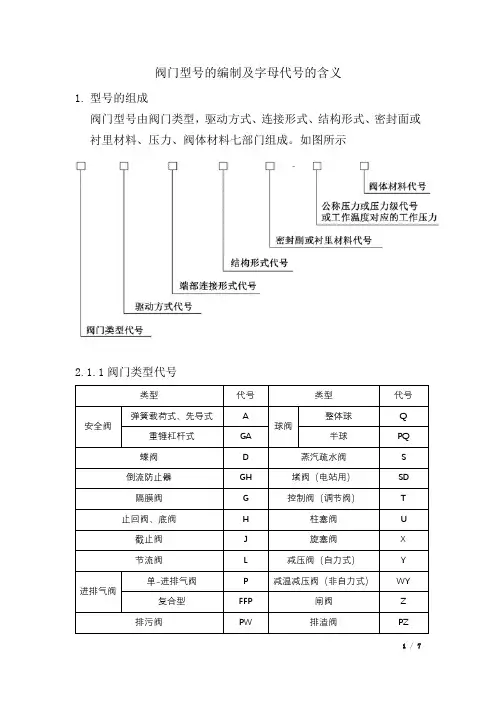

阀门型号的编制及字母代号的含义1.型号的组成阀门型号由阀门类型,驱动方式、连接形式、结构形式、密封面或衬里材料、压力、阀体材料七部门组成。

如图所示1.2.1.1阀门类型代号类型代号类型代号安全阀弹簧载荷式、先导式 A球阀整体球Q 重锤杠杆式GA 半球PQ 蝶阀 D 蒸汽疏水阀S 倒流防止器GH 堵阀(电站用)SD 隔膜阀G 控制阀(调节阀)T 止回阀、底阀H 柱塞阀U 截止阀J 旋塞阀X 节流阀L 减压阀(自力式)Y进排气阀单-进排气阀P 减温减压阀(非自力式)WY 复合型FFP 闸阀Z 排污阀PW 排渣阀PZ2.1.2当阀门又同时具有其他功能作用或带有其他结构时,在阀门类型代号前再加注一个汉语拼音字母、典型功能代号按下表规定。

2.2驱动方式代号驱动方式代号用阿拉伯数字表示,按下表规定。

4.3连接形式代号以阀门进口端的连接形式确定代号,代号用阿拉伯数字表示,按下表规定。

4.4阀门结构形式代号阀门结构形式用阿拉伯数字表示,按下列表规定。

4.4.2截止阀和节流阀结构形式代号4.4.3止回阀结构形式代号4.4.5蝶阀结构形式代号4.4.6旋塞阀结构形式代号4.4.7隔膜阀结构形式代号4.4.8减压阀(自力式)结构形式代号4.4.9控制阀(调节阀)结构形式代号4.4.9减温减压阀(非自力式)结构形式代号4.4.10堵阀结构形式代号4.4.11蒸汽疏水阀结构形式代号4.4.12排污阀结构形式代号4.4.13安全阀结构形式代号4.5密封副或衬里材料代号密封副或衬里材料代号,以两个密封面中起密封作用的密封面材料或衬里材料硬度值较低的材料或腐蚀性较低的材料表示;金属密封面中镶嵌非金属材料的,则表示为非金属/金属。

材料代号按下表规定的字母表示。

4.6压力代号压力级代号采用 PN 后的数字表示。

4.7阀体材料代号。

阀门命名原则

阀门命名原则

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。

目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。

一单元:阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。

二单元:传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。

三单元:连接型式四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元:密封副材料六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力 1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略:(1) 连接形式中:“法兰”。

(2) 结构形式中:????? a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;????? b:截止阀和节流阀的“直通式”;????? c:球阀的“浮动”和“直通式”;????? d:蝶阀的“垂直板式”;????? e:隔膜阀的“屋脊式”;??????? f:旋塞阀的“填料”和“直通式”;????? g:止回阀的“直通式”和“单瓣式”;????? h:安全阀的“不封闭”。

阀门型号规格编码规则

阀门型号规格编码规则
阀门型号规格编码规则
本标准适用于工业管道的 闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压 阀、疏水阀、旋塞阀 、柱塞阀。 1.阀门的型号编制方法如下:
2.类型代号用汉语拼音字母表示,
表1
类型
代号
类型
代号
闸阀
Z
旋塞阀
X
截止阀
J
止回阀和底阀
H
节流阀
L
安全阀
A
球阀
Q
减压阀
Y
蝶阀
D
疏水阀如 :D371X-10Q 表示蜗轮传动蝶阀;对夹连接,垂直板式,橡胶密封面,公称压力 球墨铸铁阀体材质
1.0MPa,
表8
隔膜阀结构形式
代号
屋肴式
1
截止式
3
闸板式
7
表9 填料 油封
旋塞阀结构形式 直通式
T 形三通式 四通式 直通式
T 形三通式
代号 3 4 5 7 8
表 10
升降 旋启
止回阀和底阀结构形式 直通式 立式 单瓣式
柱塞阀
U
注:当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语 拼音字母,按下表的规定。
第二功能作用名称
代号
第二功能作用名称
保温型
B
低温型
Da
排渣型 快速型
防火型
F
(阀杆密封)波纹管型
缓闭型
H

Da 低温型指允许使用温度低于 - 46℃以下的阀门。
代号 P Q W —
3.传动方式代号用阿拉伯数字表示,
表2
传动方式
代号
传动方式
代号
电磁动
0
伞齿轮

阀门编号规则

阀门编号规则

阀门编号规则阀门的型号编制方法一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

阀门产品的型号是由七个单元组成,用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成(见下表)1(阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号Z Q S 闸阀球阀疏水阀J X A 截止阀旋塞阀安全阀L M Y 节流阀液面指示器减压阀G H 隔膜阀止回阀U D 柱塞阀碟阀2(传动方式代号用阿拉伯数字表示,按表1—2的规定表1—2传动方式代号传动方式代号0 5 电磁阀伞齿轮1 6 电磁—液动气动2 7 电—液动液动3 8 蜗轮气—液动4 9 正齿轮电动注:?手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

?对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S 表示。

防爆电动用“9B”表示。

3(连接形式代号用阿拉伯数字表示,按表1—3的规定表1—3连节形式代号连节形式代号1 7 内螺纹对夹2 8 外螺纹卡箍4 9 法兰卡套6 焊接注:焊接包括对焊和承插焊4(结构形式代号用阿拉伯数字表示1—4~13表1—4闸阀结构形式代号0 明杆楔式弹性闸板1 刚单闸板2 双闸板3 平行式性单闸板4 双闸板暗杆楔式 5 单闸板6 双闸板表1—5截止阀和节流阀结构形式代号1 直通式4 角式5 直流式6 平衡直通式7 角式表1—6球阀结构形式代号直通式 1浮动 L形三通式 4T形 5固定直通式 7表1—7蝶阀结构形式代号0 杠杆式1 垂直板式3 斜板式表1—8隔膜阀结构形式代号1 屋脊式3 截止式7 闸板式表1—9旋塞阀结构形式代号3 直通式填料 4 T形三通式5 四通式7 油封直通式8 T形三通式表1—10止回阀和底阀结构形式代号1 升降直通式2 立式4 单瓣式旋启 5 多瓣式6 双瓣式表1—11安全阀结构形式代号0 带散热片全启式封闭 124 全启式弹簧 3 双弹簧微启式带板手 7 微启式不封闭 8 全启式5 微启式6 带控制机全启式构9 脉冲式注:杠杆式安全阀在类型代号前加“G”汉语拼音字母。

阀门编号规则

阀门编号规则

阀门编号规则阀门的型号编制方法一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

阀门产品的型号是由七个单元组成,用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成(见下表)1(阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号Z Q S 闸阀球阀疏水阀J X A 截止阀旋塞阀安全阀L M Y 节流阀液面指示器减压阀G H 隔膜阀止回阀U D 柱塞阀碟阀2(传动方式代号用阿拉伯数字表示,按表1—2的规定表1—2传动方式代号传动方式代号0 5 电磁阀伞齿轮1 6 电磁—液动气动2 7 电—液动液动3 8 蜗轮气—液动4 9 正齿轮电动注:?手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

?对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S 表示。

防爆电动用“9B”表示。

3(连接形式代号用阿拉伯数字表示,按表1—3的规定表1—3连节形式代号连节形式代号1 7 内螺纹对夹2 8 外螺纹卡箍4 9 法兰卡套6 焊接注:焊接包括对焊和承插焊4(结构形式代号用阿拉伯数字表示1—4~13表1—4闸阀结构形式代号0 明杆楔式弹性闸板1 刚单闸板2 双闸板3 平行式性单闸板4 双闸板暗杆楔式 5 单闸板6 双闸板表1—5截止阀和节流阀结构形式代号1 直通式4 角式5 直流式6 平衡直通式7 角式表1—6球阀结构形式代号直通式 1浮动 L形三通式 4T形 5固定直通式 7表1—7蝶阀结构形式代号0 杠杆式1 垂直板式3 斜板式表1—8隔膜阀结构形式代号1 屋脊式3 截止式7 闸板式表1—9旋塞阀结构形式代号3 直通式填料 4 T形三通式5 四通式7 油封直通式8 T形三通式表1—10止回阀和底阀结构形式代号1 升降直通式2 立式4 单瓣式旋启 5 多瓣式6 双瓣式表1—11安全阀结构形式代号0 带散热片全启式封闭 124 全启式弹簧 3 双弹簧微启式带板手 7 微启式不封闭 8 全启式5 微启式6 带控制机全启式构9 脉冲式注:杠杆式安全阀在类型代号前加“G”汉语拼音字母。

阀门分类及编号原则概要

阀门分类及编号原则概要

阀门的分类阀门类型的含义一、阀门型号的表示方法:阀门型号主要依据JB4018— 85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等,表示方法如下:阀体材料代号标称压力数值里材料代号阀座密封面或衬结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示,表 1 — 1 —1给出阀门类型代号规定2、传动方式代号传动方式代号用阿拉伯数字表示,表 1 - 1 -2给出传动方式代号规定。

表1 — 1 — 1 阀门类型代号阀门类型代号阀门类型代号阀门类型代号安全阀A截止阀J柱塞阀U减温减压阀C节流阀L减温减压装置W 蝶阀D排污阀P旋塞阀X给水分配阀F球阀Q减压阀Y隔膜阀G疏水阀S闸阀Z止回阀H调节阀T注:1在阀门类型字母前加“ D”的表示低温阀门(即适用温度低于一40C),加“B”的表示保温(带加热套)阀门,加“ W的表示带波纹管密封的阀门;2在电动闸阀的型号前加“ B”,表示阀门的驱动装置为防爆型电动装置;3在地下水用闸阀的型号前加“ S”,表示竖式安装,加“ W 表示卧式安装;4闸阀型号前加“ P”,表示用于排渣系统的闸阀,即排渣阀,加“ X”或“ K” 表示排渣用泥浆阀;5蝶阀型号前加“ D1”、“D2”表示短系列,加“ Q'表示球蝶阀,加“ S”表示用于地下管网的蝶阀。

表1 — 1 — 2 传动方式代号注:1手轮、手柄和扳手传动的,以及安全阀、减压阀、疏水阀可省略本代号;2对于气动或液动:常开式用6K、7K表示,常闭式用6B 7B表示,气动带手动用6S表示;3防爆电动装置用9B表示,户外耐热用9R表示;4代号2及代号8表示在阀门启闭时,需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示,表1-1-3连接形式代号规定。

表1 — 1 — 3 连接形式代号注:焊接包括对焊和承插焊。

JBT308阀门型号编制方法

JBT308阀门型号编制方法

JBT308阀门型号编制方法一、前言阀门作为流体控制系统中不可或缺的元件,其种类繁多,规格不一,为了方便在设计、制造、安装和维修过程中的统一管理和交流,阀门需要有一个明确的型号编制方法。

JBT308是中国《阀门型号标记方法》标准的代表,下面将详细介绍JBT308阀门型号编制方法。

二、标识规则1.基本型号基本型号是阀门的主要标识,根据阀门的类型和功能进行命名。

比如,球阀的基本型号为Q,闸阀的基本型号为Z,截止阀的基本型号为J等等。

基本型号通常由大写字母表示。

2.附加型号附加型号是对阀门的特殊要求进行标识,如材料、密封面、连接方式等。

附加型号通常由大小写字母和数字组成。

比如,材料为碳钢的附加型号为C,密封面为硬密封的附加型号为H,法兰连接的附加型号为F等等。

3.尺寸尺寸是阀门具体的参数,包括口径、长度、高度、重量等。

尺寸通常由数字表示,具体格式由各个阀门的设计标准确定。

三、示例下面以一个球阀为例,介绍JBT308阀门型号编制方法。

1.基本型号球阀的基本型号为Q。

2.附加型号假设球阀的材料为不锈钢,附加型号为S;球阀的密封面为软密封,附加型号为R;球阀采用法兰连接,附加型号为F。

3.尺寸四、注意事项在编制阀门型号时,需要注意以下几点:1.遵循标准:JBT308是中国阀门型号标记方法的标准,需要按照该标准进行编制。

如果有特殊要求,可以根据需要进行调整。

2.清晰明确:阀门型号需要能够清晰明确的表示阀门的类型、功能、特殊要求和尺寸等信息,以便在设计、制造、安装和维修过程中使用。

3.标准化管理:阀门型号的标准化管理有助于提高生产效率、减少错误和交流困难,因此需要在企业内部建立统一的阀门型号编制规则,并进行培训和宣传。

总结:JBT308阀门型号编制方法是根据中国《阀门型号标记方法》标准进行的,通过基本型号、附加型号和尺寸的组合,能够清晰明确的表示阀门的类型、功能、特殊要求和尺寸等信息。

编制阀门型号有助于统一管理和交流,提高生产效率和减少错误。

阀门型号编制方法阀门型号表示方法

阀门型号编制方法阀门型号表示方法

阀门型号编制方法阀门型号表示方法阀门作为流体控制设备的一种常见类型,广泛应用于各种工业领域。

为了方便区分不同类型和规格的阀门,人们采用了阀门型号的编制方法和表示方法。

下面将介绍阀门型号编制的一般方法和常见的阀门型号表示方法。

一、阀门型号编制方法阀门型号的编制通常遵循一定的规则和要求,以确保阀门型号的唯一性和准确性。

以下是一般的阀门型号编制方法:1. 阀门类型标识:阀门型号的第一部分通常是阀门的类型标识,用于区分不同类型的阀门,如闸阀、截止阀、球阀等。

不同国家和标准对阀门类型的表示方法有所差异,但多数采用字母缩写或数字编号表示。

2. 阀门规格标识:阀门规格标识通常包括阀门的口径、压力等级和结构材料等信息。

口径是指阀门的通径大小,通常用英寸或毫米表示;压力等级表示阀门的额定工作压力,通常用公斤/平方厘米或兆帕等单位表示;结构材料表示阀门主要部件的材料,如铸铁、不锈钢、铜等。

3. 阀门特殊要求标识:在阀门型号中,还可以包含一些特殊要求的标识,用于表示阀门的工作温度范围、工作介质、驱动方式等特殊要求。

二、阀门型号表示方法阀门型号可以使用不同的表示方法,以满足不同用户的需求和习惯。

以下是常见的阀门型号表示方法:1. 文字表示方法:阀门型号可以通过文字来表示,即通过使用不同的字母和数字组合来表示阀门的类型、规格和其他特殊要求。

例如,GZ45-16C表示一个型号为GZ45的闸阀,口径为16英寸,压力等级为C级。

2. 编码表示方法:为了简化阀门型号的表示,有些厂家采用了编码方式来表示阀门的类型、规格和特殊要求等信息。

通过设定一套固定的编码规则,可以用较短的编码来表示复杂的阀门型号。

例如,XK88-16A可以表示一个型号为XK88的截止阀,口径为16英寸,压力等级为A级。

3. 图形表示方法:在某些情况下,阀门型号也可以通过图形来表示。

通过绘制阀门的外形、特点和尺寸等信息,可以直观地表示阀门的类型和规格。

这种表示方法常用于产品型录、技术手册和维修手册等文档中。

阀门命名规则

阀门命名规则

1.阀门的型号编制方法如下:2.类型代号用汉语拼音字母表示,按表1的规定。

表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3.传动方式代号用阿拉伯数字表示,按表2的规定。

表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。

(2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示,防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4.连接形式代号用阿拉伯数字代号表示,按表3的规定。

表3连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 65.结构形式代号用阿拉伯数字表示,按表4~13的规定表4表5表6表7注:垂直板三杆式用I s表示表8表9表10表11注:(1)杠杆式安全阀在类型代号前加“G”汉语拼音字母。

(2)脉冲式付阀用9a表示。

表12表136.阀座密封面或衬里材料代号用汉语拼音字母表示,按表14的规定。

表14(闸板)密封面材料同时,用低硬度材料代号表示(隔膜阀除外)。

7.公称压力数值,按JB74-59《管路附件公称压力,试验压力和工作压力》的规定。

用于电站工业的阀门,当介质最高温度超过530摄氏度时,按JB74-59第5条的规定标注工作压力。

8.阀体材料代号用汉语拼音字母表示,按表15的规定。

注:PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

阀门型号及含义说明

阀门型号及含义说明

阀门型号及含义说明一、通用阀门:所有阀门型号都有下面七个单元组成:1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例:1、阀门类型代号:即:Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明:当阀门还具有其它功能作用或带有其它特异结构时,在阀门类型代号前再加注一个汉语拼音字母(1)阀门类型代号前加“D”为低温阀门(低于-40℃);代号前加“B”为保温的阀门(带加热套);防火型F;缓闭型H。

(2)截止阀类型代号前加“W”,表示波纹管密封阀门。

(3)闸阀类型代号前加“P”表示用于排渣系统阀门,加“X”或“K”为排渣用泥浆阀。

(4)在地下水用闸阀类型代号前加“S”表示竖式安装,加“W”表示卧式安装。

(5)在地下水用闸阀类型代号前加“D1”、“D2”表示短系列,加“Q”表示球蝶阀,加“S”表示用于地下管网蝶阀。

2、传动方式代号:即:0电磁动1电磁-液动2电-液动3蜗轮(蜗杆)4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明:对于齿轮、手柄、扳手等直接传动或自动阀门(安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门)本代号省略,不表示;对于气动或液动机构操作的阀门,常开式用6K、7K表示,常闭式用6B、7B表示,气动带手动用6S表示。

防爆电动装置的阀门用9B表示,户外耐热式用9R表示。

3、连接方式代号:即:1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示,如下:(一)闸阀结构形式代号:即:0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板(二)截止阀、截流阀结构形式代号:即:1直通式4角式5直流式(三)止回阀结构形式代号:代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即:1直通式2升降立式3升降角式6旋启单瓣式(四)安全阀结构形式代号:(五)调节阀结构形式代号:(六)球阀结构形式代号:即:1浮球直通式7固定直通式(七)给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀,在结构形式代号前加“G”,1代表单杆微启,2代表单杆全启,3代表双杆微启,4代表双杆全启.5、密封面材质代号:(用汉语拼音字母表示)注:当阀座与阀瓣材质不同时,用底硬度材料代号表示(隔膜阀除外)即:H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金(巴氏合金)Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号:公称压力数值用阿拉伯数字直接表示,并用短线与前五个单元分开。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

阀门型号编制方法、阀门编号说明、阀门命名
2007-5-15 07:09
阀门型号编制方法、阀门编号说明
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。

目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。

二单元:传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。

三单元:连接型式
四单元:结构型式
阀门结构形式用阿拉伯数字表示,按下表规定。

闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五单元:密封副材料
六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍
举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢
阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略:
(1) 连接形式中:“法兰”。

(2) 结构形式中:
a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;
b:截止阀和节流阀的“直通式”;
c:球阀的“浮动”和“直通式”;
d:蝶阀的“垂直板式”;
e:隔膜阀的“屋脊式”;
f:旋塞阀的“填料”和“直通式”;
g:止回阀的“直通式”和“单瓣式”;
h:安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。
