消弧线圈自动补偿的应用参考文本
消弧线圈自动跟踪补偿技术综述
消弧线圈自动跟踪补偿技术综述引言消弧线圈是电力系统中常见的一种设备，用于保护电力设备和系统免受电弧故障的影响。
然而，由于电力系统中的故障和变化，消弧线圈经常需要进行调整和补偿，以保证其性能和稳定性。
本文将综述消弧线圈自动跟踪补偿技术的研究进展，包括原理、方法和应用。
一、消弧线圈及其工作原理1.1 消弧线圈的定义消弧线圈是一种用于限制和控制电力系统中电弧故障影响范围的设备。
它通过产生磁场来限制电流，并将故障电流引导到地面或其他安全位置。
1.2 消弧线圈的工作原理消弧线圈通过利用磁场的作用来实现对电流的控制。
当电流超过设定值时，消弧线圈会产生一个磁场，使得故障电流被引导到地面或其他安全位置。
这样可以避免故障扩大和对设备和系统的损害。
二、消弧线圈自动跟踪补偿技术的研究进展2.1 自动跟踪技术的概述自动跟踪技术是指利用传感器和控制系统实现对消弧线圈的自动调整和控制。
通过实时监测电力系统状态和故障情况，自动跟踪技术能够及时调整消弧线圈的参数，以保证其工作效果和稳定性。
2.2 消弧线圈自动补偿技术的原理消弧线圈自动补偿技术是指利用反馈控制原理对消弧线圈进行补偿，以达到更好的控制效果。
通过监测电流、电压等参数，并根据预设的补偿算法进行计算和调整，可以实现对消弧线圈的自动补偿。
2.3 消弧线圈自动跟踪补偿技术的方法2.3.1 传感器监测方法传感器监测方法是利用传感器对电流、电压等参数进行实时监测，并将监测结果反馈给控制系统。
通过分析监测数据，控制系统可以实现对消弧线圈的自动调整和补偿。
2.3.2 控制算法方法控制算法方法是指利用数学模型和控制算法对消弧线圈进行自动调整和补偿。
通过建立电力系统的数学模型，并设计合适的控制算法，可以实现对消弧线圈的自动跟踪补偿。
2.4 消弧线圈自动跟踪补偿技术的应用消弧线圈自动跟踪补偿技术在电力系统中具有广泛的应用前景。
它可以提高电力系统的稳定性和可靠性，减少故障对设备和系统的损害。

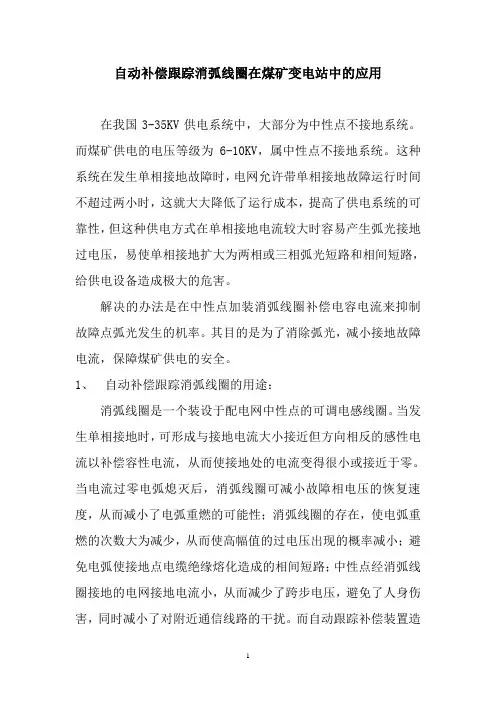

煤矿供电中消弧圈的应用
自动补偿跟踪消弧线圈在煤矿变电站中的应用在我国3-35KV供电系统中，大部分为中性点不接地系统。
而煤矿供电的电压等级为6-10KV，属中性点不接地系统。
这种系统在发生单相接地故障时，电网允许带单相接地故障运行时间不超过两小时，这就大大降低了运行成本，提高了供电系统的可靠性，但这种供电方式在单相接地电流较大时容易产生弧光接地过电压，易使单相接地扩大为两相或三相弧光短路和相间短路，给供电设备造成极大的危害。
解决的办法是在中性点加装消弧线圈补偿电容电流来抑制故障点弧光发生的机率。
其目的是为了消除弧光，减小接地故障电流，保障煤矿供电的安全。
1、自动补偿跟踪消弧线圈的用途：消弧线圈是一个装设于配电网中性点的可调电感线圈。
当发生单相接地时，可形成与接地电流大小接近但方向相反的感性电流以补偿容性电流，从而使接地处的电流变得很小或接近于零。
当电流过零电弧熄灭后，消弧线圈可减小故障相电压的恢复速度，从而减小了电弧重燃的可能性；消弧线圈的存在，使电弧重燃的次数大为减少，从而使高幅值的过电压出现的概率减小；避免电弧使接地点电缆绝缘熔化造成的相间短路；中性点经消弧线圈接地的电网接地电流小，从而减少了跨步电压，避免了人身伤害，同时减小了对附近通信线路的干扰。
而自动跟踪补偿装置造用于6-10KV中性点不接地的电网，对电网单相接地的电容电流进行了自动跟踪补偿，并始终处于全补偿状态下运行，使接地故障点的残余无功电流减少到5A以下，因而可显著提高电网供电的安全性和可靠性。
该装置对电网对地分布电容比较大，对地绝缘相对薄弱的电缆电网尤为重要，它可有效地抑制电弧接地过电压，减少单相接地故障引发相间短路和电缆放炮的几率；此外，还能有效抑制电弧接地过电压和铁磁谐振过电压。
该装置更适用于采用电缆线路的煤矿井下供电线路。
2 消弧线圈的分类及动态补偿原理正常情况下矿井电网的电容电流不是固定不变的，它随着电力系统运行方式、煤矿采区和工作面移动、负荷的增加和减少而变化。
消弧线圈工作原理及应用
消弧线圈⼯作原理及应⽤消弧线圈⼯作原理及应⽤⽬录摘要 (2)⼀、引⾔ (3)⼆、消弧线圈作⽤原理与特征 (4)三、消弧线圈⾃动补偿的应⽤ (7)四、消弧线圈接地系统⼩电流接地选线 (8)五、消弧线圈的故障处理⽅法与技术 (11)六、结束语 (13)参考⽂献 (14)谢辞 (15)摘要本⽂通过对配电系统中性点接地⽅式和配电⽹中正常及发⽣故障时电容电流的分析，阐述了中性点经消弧线圈接地⽅式在⽬前配电⽹系统中应⽤的必要性，并从消弧线圈的⼯作原理，使⽤条件，容量选择，注意事项和故障处理等⽅⾯进⾏了探讨，同时也对⽬前国内消弧线圈装置进⾏了简单介绍。
关键词：接地；中性点；消弧线圈；电弧；补偿；⼀、引⾔⽬前，在我国⽬前配电⽹系统中，单相接地故障是出现概率最⼤的⼀种，并且⼤部分是可恢复性的故障，6~35 kV电⼒系统⼤多为⾮有效接地系统，由于⾮有效接地系统的中性点不接地，即使发⽣单相接地故障，但是三相线电压依然处于对称状态,所以仍能保持不间断供电，这是中性点不接地系统电⽹的⼀⼤优点，但当供电线路较长时,单相接地电流容易超过规范规定值，造成接地故障处出现持续电弧,⼀旦不能及时熄灭，可能发展成相间短路；其次，当发⽣间歇性弧光接地时，易产⽣弧光接地过电压，从⽽波及整个电⽹。
为了解决这些问题，选择在系统中性点装设消弧线圈接地已经被证实是⼀项有效的措施，对电⽹的安全运⾏⾄关重要。
⼆、消弧线圈作⽤原理与特征2.1各类中性点接地⽅式及优缺点介绍我国⽬前中性点的运⾏⽅式主要有两种：a)中性点直接接地系统直接接地系统主要⽤在110KV及以上的供电系统和低压380V系统。
直接接地系统发⽣单相接地故障时由于故障电流较⼤会使继电保护马上动做切除电源与故障点回路。
中性点直接接地系统的优点是发⽣单相接地时，其它⾮故障相对地电压不升⾼，因此可节省⼀部分绝缘费⽤，供电⽅式相对安全。
其缺点是发⽣单相接地故障时，故障电流⼀般较⼤，要迅速切除故障回路，影响供电的连续性，从⽽供电可靠性较差。
消弧线圈各种补偿方式的分析及应用
在6~35kV 的电力系统中，供电电流会随着用户用电量的变化随时发生变化，当单链接电流大小超过限值时，就会产生电弧，进而影响电气设备的正常运行，甚至是损坏电器设备，为了达到降低或消除电弧，在电力供电网络系统中通常需要安装消弧线圈，即在中性点处通过消弧线圈接地，电网在此装置的补偿运行方式下工作可有效降低电弧所带来的损害。
下面对中性点经消弧线圈接地的原理进行简要介绍。
配电网络系统线路中中性点不直接接地，而是通过串联电感线圈后接地。
这种消弧方式其实是一种电流补偿装置，也就是一个维持平衡的过程，我们可以采取不同的补偿方式在电路中得到应用。
一般有三种，即完全补偿、欠补偿和过补偿，具体如下。
1完全补偿完全补偿就是要使电感电流I L 与接地电容电流I C 相等，在这种情况下接地点的电流几乎为零，因此在该种补偿方式下理论上不会产生电弧，也就不会出现弧光过电压状态，也就不存在电弧危害了，所以，从理论上来讲完全补偿方式是一种理想的补偿范式。
但是这种状态是一种理想状态，通常情况下并不能实现，在供电系统正常运行时，电感电流和接地电容的电流总是会出现不相等的情况，电源中性点和地面之间就会形成点位的偏移，形成电压，从而使得中性点消弧线圈和接地电容共同形成一个串联回路（见图1和图2）。
消弧线圈与接地电容构成消弧线圈接地系统W 相金属的串联电路性接地的简化等值电路图1图2应用戴维南定理，图3中的U̇N 等于消弧线圈从中性点断开后，中性点的电压，由式（1）确定：U N =U ̇U Y 1+U ̇V Y 2+U ̇W Y 3Y 1+Y 2+Y 3（1）式（1）中：Y 1=ωc 1；Y 2=ωc 2；Y 3=ωc 3；线路经完全换位后，c 1、c 2、c 3差别很小，U ̇N 数值较小。
在发生全补偿时，消弧线圈的感抗与三相对地电容容抗相等。
在U̇N 的作用下，图3所示的电路构成串联谐振，回路电流为I=U NR（2）中性点电位为U 0=LX L =U N RX L （3）消弧线圈的感抗通常是比较大的，而线圈的电阻此时相对比较小，在U N 不大的情况下中性点处电位U 0仍然会很高，U 0将在串联谐振回路中产生很大的电压落差，从而导致电源中性点对地电压迅速的升高，引起电压过量，这是不允许的，因此在实际中完全补偿方式，不是很适用。
消弧线圈作用及补偿方式
消弧线圈作用及补偿方式消弧线圈是一种用于电力系统中的重要设备，它的作用是消除系统中的电弧现象，并通过提供补偿电流来保护设备和系统。
电弧是指在电力系统中由于电气设备运行过程中产生的低阻抗路径导致的电流突然增大，产生的高温和高能量放电现象。
电弧不仅会对设备造成损坏，还会产生火灾和爆炸等安全隐患。
因此，消弧线圈的作用是非常重要的，它可以及时消除电弧并保护设备的安全运行。
消弧线圈的基本原理是通过产生磁场，将电弧的能量转化为电能，从而达到消除电弧的目的。
当电弧发生时，消弧线圈产生的磁场将电弧能量吸收和存储，然后通过自身感应电动势的作用将电能释放出来。
这样，消弧线圈可以将电弧的能量转化为无害的能量并消除电弧的持续时间。
消弧线圈的效果可以通过以下几个方面来衡量：1.消除电弧时间：消弧线圈能够迅速地将电弧能量吸收并存储起来，然后通过释放能量的方式将电弧消除。
因此，消弧线圈能够显著减少电弧的持续时间，从而降低电弧带来的损害。
2.保护设备和系统：消弧线圈的作用是消除电弧，从而保护设备和系统的安全运行。
它可以有效地防止设备由于电弧导致的损坏，延长设备的寿命。
3.提高系统可靠性：消弧线圈可以快速地消除电弧，避免电弧引起的系统故障，提高系统的可靠性和稳定性。
为了提高消弧线圈的性能和效果，常常需要采取一些补偿措施。
补偿方式主要包括：1.线圈结构的优化：优化消弧线圈的结构设计，例如增加线圈的匝数、改善线圈的互感耦合系数等，可以提高消弧线圈的效果和功率。
2.增加辅助设备：可以增加一些辅助设备来提高消弧线圈的消弧效果。
例如，可以通过设置消弧线圈的外骨架或附加其他消弧装置来增加消弧线圈的消弧能力。
3.控制策略的优化：通过优化控制策略，例如控制电压、电流等参数，可以有效地提高消弧线圈的效果和响应速度。
4.综合应用其他技术：可以综合应用其他技术来提高消弧线圈的效果。
例如，结合电弧检测、电弧引爆机构等技术，可以实现更加精确和自动化的消弧控制。

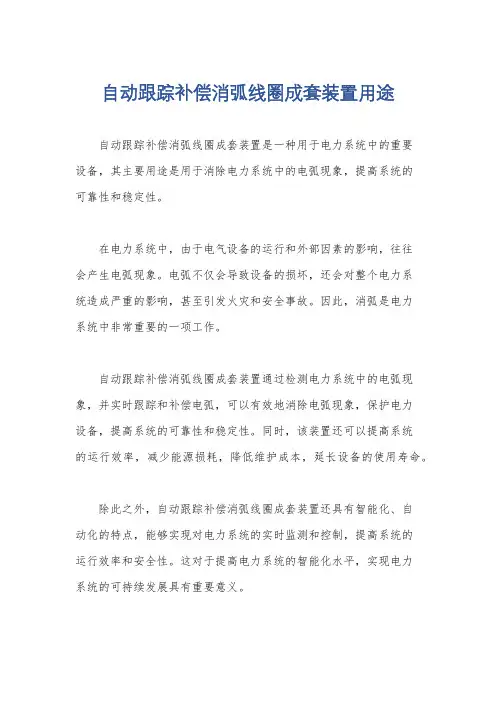

自动跟踪补偿消弧线圈成套装置用途
自动跟踪补偿消弧线圈成套装置用途
自动跟踪补偿消弧线圈成套装置是一种用于电力系统中的重要
设备，其主要用途是用于消除电力系统中的电弧现象，提高系统的
可靠性和稳定性。
在电力系统中，由于电气设备的运行和外部因素的影响，往往
会产生电弧现象。
电弧不仅会导致设备的损坏，还会对整个电力系
统造成严重的影响，甚至引发火灾和安全事故。
因此，消弧是电力
系统中非常重要的一项工作。
自动跟踪补偿消弧线圈成套装置通过检测电力系统中的电弧现象，并实时跟踪和补偿电弧，可以有效地消除电弧现象，保护电力
设备，提高系统的可靠性和稳定性。
同时，该装置还可以提高系统
的运行效率，减少能源损耗，降低维护成本，延长设备的使用寿命。
除此之外，自动跟踪补偿消弧线圈成套装置还具有智能化、自
动化的特点，能够实现对电力系统的实时监测和控制，提高系统的
运行效率和安全性。
这对于提高电力系统的智能化水平，实现电力
系统的可持续发展具有重要意义。
总之，自动跟踪补偿消弧线圈成套装置在电力系统中具有重要的用途，可以有效地消除电弧现象，保护电力设备，提高系统的可靠性和稳定性，实现电力系统的智能化和可持续发展。
v过补偿、全补偿和欠补偿 Word 文档
解决该问题的一般做法是，在电网中性点装设消弧线圈，利用消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少，实现自动熄弧，保证继续供电。
消弧线圈补偿方式分过补偿、全补偿和欠补偿3种方式。
(1) 全补偿方式是指补偿后电感电流等于网络电容电流，接地点残流为0，即ICΣ= IL 。
从消除故障点的电弧，避免出现弧光过电压的角度来看，此种补偿方式是最理想的，但从其他方面看，则又存在严重的缺点。
在全补偿时，ωL=1/3ωCΣ，正是电感L和三相对地电容3CΣ对50Hz交流串联谐振的条件。
在正常情况下，如果架空输电线的三相对地电容不完全相等，则电源中性点对地之间就产生电压偏移，根据戴维南定理，可计算其中性点的电压;此外，在断路器合闸过程中，当三相触头不同时闭合时，也将短时出现一个数值更大的零序分量电压。
上述情况下出现的零序电压，都是串联于L和3CΣ之间的，该零序电压在串联谐振回路中产生很大的电压降落，从而使电源中性点对地电压严重升高。
因此，在实际应用中不能采用该种补偿方式。
(2) 欠补偿方式是指补偿后电感电流小于网络电容电流，接地点残流为容性，即ICΣ＞IL 。
在该种补偿方式下，当系统的运行方式发生改变时，如某个元件或某条输电线路被切除，在系统电容电流减小的情况下，很可能出现IC Σ和IL电流相等的情况，发生串联谐振过电压。
因此，该种补偿方式一般也很少被采用。
(3) 过补偿方式是指补偿后电感电流大于网络电容电流，接地点残流为感性，即ICΣ＜IL 。
采用该种补偿方式，可以有效避免系统发生串联谐振过电压的问题，在实际运行中获得了广泛的应用。
但是，采用过补偿方式时，流经故障线路的零序电流将大于线路本身的电容电流，而电容性无功功率的实际流动方向是由母线指向线路，所以，无法利用故障时和正常运行时的功率方向的差别来判别故障线路；另外，由于过补偿度不大，为输电线的选线及故障测距均带来困难。
但是，考虑到系统的安全运行及中性点的对地电压，经消弧线圈接地系统，选取过补偿方式较好。
消弧线圈自动补偿装置在变电所设计中的应用
选择电网中性点接地方式是一个要考虑许多因
素的问题 ，它与电压等级、单相接地短路 电流数 值 、过 电压水平 、保 护配置 等有关 。 随着供 电网路的扩大 ，单相接地电容电流将急 剧增加 ，当系统电容 电流大于 ｌ ，将带来一 ０ Ａ后
系列危 害 。 为解决 上述 问题 ，通常 在变压 器 中性点装 设 消 弧线圈，但 由于系统的运行方式经常发生变化 ，电 容 电流 也随 之改变 。
。
是运行在接近全补偿状态 ，发生单相接地故 障时 ， 流过接地点的残流较小 ，提高了供电可靠性。
５ ０
河 北 煤 炭
２１年 期 ００ 第５
控制器 是 自动调 谐装 置核 心部件 ，由单 片微机 和各种 接 口组 成 。可实现 自动控 制 、手动 控制 、各
种参数设置、打印等多种功能 ，可以显示实时的电 网电容 电流 、脱 谐度 、位移 电压 、分 接头 位置 、残 流 、中性点 电流 、调 档次数 等 。它 的工作原 理 主要 是依据电网的脱谐度和残流的要求 ，经过采样 ，比 较 ，Ｃ Ｕ处理后 实现上 述功 能的 。在 实时计 算 电 网 Ｐ
的 电容 电流 时 ，可按 如 下方 法 ：对 刚 投入 装 置 时 ，
可分别测出两相邻档位 的零序电流和。
Ｕ口 ， ＋，（ 三广 ｃ 】 ＝１ 【 ＿ ）
图 ２ 带 有 消 弧线 圈 自动 调谐 装 置 系 统
（ ４） （ ５）
Ｕ口 ２ ＋ （ 三。 ｃ ］ ＝１ ［ 一 ）
大 ，在运行 方式 变化较大 情况 下 ，很难保 证 消弧 线 圈在较理 想方式 下运行 。另 外 ，由于 电 网的 电容 电 流计 算也是 近似估 算 ，几 种误 差迭 加就 可能 在发 生
2024年自动调谐消弧线圈的工作原(三篇)
2024年自动调谐消弧线圈的工作原自动调谐消弧线圈在供电系统中的应用为适应供电系统的实际需要，20世纪90年代末，采用我国自行研制ZTJD型自动跟踪补偿消弧线圈系统，其自动跟踪监测技术达到先进水平，运行证明其效果良好。
ZTJD型自动跟踪补偿消弧线圈系统的构成该系统在总结老式消弧线圈运行经验的基础上，独立开发成功的高新技术产品，由下列几个部分组成。
(1)接地变压器消弧线圈必须通过中性点接入系统，对无中性点的角形结线的电源(如6～10kV系统)需配置接地变压器，目前有油浸式或干式两种型式，有如下的功能：1）提供有效的中性点，接地变压器的特点是零序阻抗很小，单相接地时，零序电压在接地变上的压降很小，95％的电压加到消弧线圈上，具有相当好的补偿能力，这种变压器高压侧绕组由两段组成，并分别位于不同相的心柱上，如图2所示，铁心柱上的磁势为零，匝数n1=n2。
2)接地变的二次可代站用变使用，节省投资。
3)能调整电网的不对称电压，满足自动调谐的需要。
(2)电动式消弧线圈目前有油浸式或干式两种型式。
调分头开关同样也有两种型式，对油浸式消弧线圈配油浸式有载开关(9～15档)，对干式消弧线圈可配空气式有载开关和真空式有载开关(9～19档)。
有载开关使用在消弧线圈上，以预调方式工作是很轻松的，几乎在空载状态下切换，因此工作很可靠。
这种消弧线圈的电流调节范围比较宽，一般能达到1：4(如20～80A)。
消弧线圈的二次线圈增多，不但供测量，而且满足二次阻尼和注入信号的要求。
(3)微机控制部分ZTJD型接地补偿装置之所以能够达到自动跟踪和自动调谐的目的，主要靠微机控制器来实现。
主要完成在线检测位移电压、电容电流等参数，根据测量参数分析判断，如需调整，发出指令进行调整，并有显示、报警、远送等功能。
(4)阻尼电阻及其控制部分调匝式自动调谐消弧线圈系统之所以能够实现在全补偿状态或很小脱谐度下运行，关键是在消弧线圈回路串人大功率的阻尼电阻只，以提高电网的阻尼率使谐振点的位移电压降到15％相电压以下，所以不必担心谐振时会发生调谐过电压，阻尼电阻在电网正常运行时串入，防止串联谐振，当系统发生接地时，快速将其短接以免影响消弧线圈的输出电流。
消弧线圈的补偿方式
消弧线圈的补偿方式1. 引言消弧线圈是一种用于电力系统中的保护装置，用于限制和消除电流瞬时变化时产生的电弧现象。
在电力系统中，电流瞬时变化可能会引发火灾、短路等危险情况，因此消弧线圈的作用至关重要。
然而，在实际应用中，消弧线圈会对电力系统产生一定程度的影响，需要进行补偿以提高系统的稳定性和效率。
本文将详细介绍消弧线圈的补偿方式，并分析其原理、优缺点以及应用场景。
2. 消弧线圈的原理消弧线圈是一种通过感应耦合原理来限制和消除电流瞬时变化时产生的电弧现象的装置。
它由主线圈和补偿线圈组成。
当电流突然发生变化时，主线圈中会产生感应电动势，从而在补偿线圈中产生与主线圈相反方向的磁场，通过相互作用抵消了主线圈中产生的磁场，从而达到限制和消除电流瞬时变化时产生的电弧现象的目的。
3. 消弧线圈的补偿方式消弧线圈的补偿方式主要包括主动补偿和被动补偿两种。
3.1 主动补偿主动补偿是指通过控制电流源来实现对消弧线圈的补偿。
具体而言，通过在电流源上加装一个反馈回路，根据感应电动势的方向和大小来调整电流源输出的电流，以达到消弧线圈中产生与主线圈相反方向磁场并抵消主线圈中磁场的目的。
主动补偿具有响应速度快、控制精度高等优点，适用于对电流变化要求较高、需要快速响应和精确控制的场景。
然而，主动补偿也存在一些缺点，如成本较高、系统复杂等。
3.2 被动补偿被动补偿是指通过改变消弧线圈结构参数来实现对其补偿。
具体而言，可以通过改变消弧线圈的匝数、截面积等参数来调整其感应电动势和磁场大小，从而达到限制和消除电流瞬时变化时产生的电弧现象的目的。
被动补偿具有结构简单、成本低等优点，适用于对电流变化要求不高、对响应速度和控制精度要求较低的场景。
然而，被动补偿也存在一些缺点，如无法实现快速响应和精确控制等。
4. 消弧线圈补偿方式的应用场景消弧线圈补偿方式的选择应根据具体应用场景来确定。
以下是几种常见的应用场景：4.1 高压输电线路在高压输电线路中，电流突变可能会引发火灾、短路等危险情况。
消弧线圈自动补偿的应用
消弧线圈自动补偿的应用
采用中性点不接地或经消弧线圈接地的系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，所以称这种系统为小接地电流系统。
介绍的消弧线圈自动补偿装置，主要用于中性点不接地的10 kV系统。
10 kV系统发生单相接地故障时，接地电流通过出线的对地电容形成回路。
所以，当电网发展到一定规模，10kV出线总长度增加，对地电容较大时，单相接地电流就不容忽视。
电网运行经验表明，当单相接地电流大于10 A时，电弧就会使故障发展成相间故障，造成事故跳闸。
目前，根据计算和实测结果，成都地区多数变电站的10 kV系统单相接地电流都远大于10 A，所以减少单相接地的电容性电流已成为保证供电可靠性的一个重要课题。
运用消弧线圈补偿容性电流，是成熟的常用方法，但固定补偿或人工调节分接头的方法显然不能很好地满足系统要求。
近年来，随着计算机技术的迅速发展，应用微机控制进行消弧线圈自动补偿已成为新趋势。
1解决方案
1．1系统接线
第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
电力系统中消弧线圈的应用
电力系统中消弧线圈的应用随着我国电力系统的快速发展，电网规模不断增大，电缆的使用量与日俱增，配电网的容量不断扩大，使得电力系统的电流也随之增大，用户对电力系统的可靠性也提出了更高的要求。
本文针对电力系统中消弧线圈的应用展开研究。
标签：电力系统；消弧线圈；接地系统；应用1、消弧线圈接地系统目前我国的配电系统中经常使用中性点经消弧线圈的接地方式。
当电力系统出现单项接地问题时，消弧线圈就会发出动作，消弧线圈产生的电感电流就会补偿系统中的电容电流，使得出现单项接地问题处的接地电流大幅度降低，避免了问题的扩展。
串联阻尼电阻可以在预调式消弧线圈正常运行时对中性点的位移电压进行合理的抑制。
当系统处于正常运行状态时，串联阻尼电阻的控制器就会随着电网中电容电流的变化进行跟踪，并对消弧线圈进行对应的调整，以确保处于谐振点周围。
但是假如在全补偿或者过补偿状态下进行系统补偿时，一旦计算的系统电容电流不准确就有可能导致电力系统出现谐振现象。
基于此，将一个电阻串联在消弧线圈中，可以适当提高电网的阻尼率，这样就可以将谐振过电压控制在合理范围内。
2、消弧线圈的调谐方式消弧线圈的调谐方式主要包括“预调式”以及“随调式”两大类。
其中，在系统处于正常状态时采用“预调式”进行电容电流的测量，并对消弧线圈的位置进行适当的调节。
当出现单项接地问题时，消弧线圈就会进行延时补偿，这是可以采用电气条件或者机械条件的形式进行。
采用该方法进行补偿时，需要并联或者串联一个电阻来避免系统在正常运转过程中出现串联谐振。
一旦出现单项接地问题时，为了防止输出阻性电流应进行阻尼电阻的短接，这样还可以起到保护电阻的作用，当问题解决之后还应再一次接入阻尼电阻。
在系统处于正常状态时采用“随调式”进行电容电流的测量，并对消弧线圈的位置进行适当的调节。
当出现单项接地问题时，需要将消弧线圈的位置进行合理的调节。
当问题解决之后，再将消弧线圈的位置调节到远离补偿工作点的位置处。
调容式消弧线圈说明书样本
一．概述对于不同电压级别电力系统，其中性点接地方式是不同，依照国内国情，国内6~66KV 配电系统中重要采用小电流接地运营方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地电力系统接地电流小，其对附近通信干扰小也是这种接地方式一种长处。
此前国内电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网电容电流，其重要缺陷体当前如下两个方面：（1）调节不以便，需要装置退出运营才干进行调节。
（2）判断困难，无法对系统运营状态做出精确判断，因而很难保证失谐度和中性点位移电压满足规定。
我公司所研制生产DT-ACHC系列调容式消弧线圈装置，该成套装置采用先进PC104工控机系统，总线式构造，全彩色大屏幕液晶屏，全中文显示。
具备运营稳定可靠、显示直观，抗干扰能力强等特点，同步系统具备完善参数设立及信息查询功能。
该系统克服了此前各消弧线圈装置调节范畴小缺陷，可以进行全面调节。
该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线精确、迅速。
本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿公司变配电站，合用电压级别6~110KV，是老式消弧线圈抱负更新换代产品，同步也是新建变电站接地补偿及选线装置首选配套产品。
二．产品特点1、控制器采用工控机系统，运营稳定可靠。
2、采用全彩色液晶全中文显示，参数显示、设立及查询以便直观。
3、调节精确、速度快，且调节范畴宽，可在0~100%额定电流全范畴调节。
4、内嵌高压接地选线模块，采用残流增量法及有功功率法，使选线迅速精确。
5、设有RS232及RS485通讯接口，可实现与上位机通讯，达到信号远距离传送。
6、可实现报警显示。
7、设有原则并口打印机，可实现数据打印，接地信息打印。
8、具备一控二功能，可实现同一系统内两套消弧线圈随系统运营状况自动变换。
煤矿供配电网自动补偿消弧线圈的应用
煤矿供配电网自动补偿消弧线圈的应用摘要本文蛀牙对配电网中消弧线圈的工作原理,选择消弧线圈的方法、自动调谐方式的实现等方面进行了探讨。
关键词配电系统;消弧线圈;接地变压器;运行方式《煤矿安全规程》第457条规定“矿井高压电网必须采取措施限制单相接地电容电流不得超过20A。
”目前,煤矿生产过程中大多采用10kV中性点不接地供配电系统,而且供配电系统中多采用电缆馈出线路,随着矿井的延深和开采,电缆馈出线路不断增加延长,导致了对地电容电流的不断增大,主要有以下3方面的危害:1)当供配电网发生单相接地故障时,接地电流较大产生弧光过电压,一般为相电压的5倍以上。
给整个供电系统绝缘造成的很大的危害甚至使绝缘薄弱地点放电击穿,引起设备损坏和停电事故;2)接地电流的增大有可能造成相间短路,损坏设备、造成用户停电;3)电容电流流入大地后形成较强的杂散电流该电流有可能引起火花放电,引燃瓦斯、煤尘爆炸,也可能引起井下雷管的先期引爆等事故。
如何解决上述供配电系统中存在的电容电流,最有效的方法是在中性点与地之间串接一个电抗器,通常我们称之为消弧线圈装置。
1 消弧线圈的分类目前我们国家主要有3种调节电容电流的补偿消弧线圈:1)调间隙式消弧线圈;2)调匝式消弧线圈;3)偏磁式自动补偿消弧线圈。
3种调节方式的消弧线圈相比较,偏磁式消弧线圈的调节范围大、调节速度快。
煤矿是特殊的作业环境而且供配电系统复杂,确保矿井供电安全可靠非常重要,因而常采用偏磁式消弧线圈补偿调节方式。
2 消弧线圈的工作原理消弧线圈的作用就是在电网发生单相接地故障后提供一电感电流来补偿接地电容电流,使接地电流减小,并且使故障相接地电弧两端的恢复电压速度降低、达到熄灭电弧、减小对设备的损坏和短路事故的发生的目的。
动态自动补偿消弧线圈系统的构成:主要有接地变压器、偏磁式消弧线圈、励磁电源及带小电流接线选线功能的自动控制装置组成。
工作原理:消弧线圈是一个带有分段铁芯可调电感线圈附加直流励磁磁化铁芯。
自动补偿消弧线圈的应用
自动补偿消弧线圈的应用【摘要】随着电网线路长度的增加及电缆线路的增多，电网电容电流增加较快。
电网中经常发生单相接地电弧不能自熄或间歇性电弧接地，产生过电压，引起电压互感器熔丝烧坏，避雷器爆炸，开关柜火烧连营。
解决这些问题的基本措施是在电网中性点装设消弧线圈。
【关键词】方式；自动；消弧线；应用《交流电气装置的过电压保护和绝缘配合》DL/T 620-1997中规定钢筋混凝土或金属杆塔的架空线路构成的系统和所有35 kV、66 kV系统，当单相接地电容电流超过10 A时，又需在接地故障条件下运行时，应采用消弧线圈接地方式。
早期电网中运行的消弧线圈，通常为人工计算电容电流，手动调节分接头，调节操作需停电进行，难以随运行方式的变化而准确及时地调整。
后来出现了具有自动跟踪补偿功能的消弧线圈，它能够根据电网运行方式的变化，自动调节消弧线圈的补偿值，以保障在发生接地时消弧线圈在最佳补偿状态。
自动补偿消弧线圈，有各种各样的调谐和补偿方式，调节方式分为调匝式、调容式、直流偏磁式、調气隙和高短路阻抗变压器式可控消弧线圈调节方式等；补偿方式有预调和随调。
消弧线圈的自动补偿技术现在已经成熟，因此依据应用要求选择合适的自动补偿和调谐方式是非常重要的。
一、消弧线圈自动跟踪补偿装置自动跟踪补偿消弧装置主要由三大核心部件构成：接地变压器、可调节的消弧线圈及自动调谐控制器。
针对消弧线圈的不同调节方式又配置了不同的部件，如预调式需要配置阻尼电阻箱，而随调式则配置可控硅控制箱。
（一）接地变压器对无中性点的变压器就需要先通过接地变压器来形成一个中性点。
接地变压器采用Z型结线（或称曲折型结线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样零序磁通能沿磁柱流通，而普通变压器的零序磁通是沿漏磁磁路流通，所以Z型接地变压器的零序阻抗很小。
接地变压器和消弧线圈的容量匹配。
对于曲折联结的变压器（Z形），如6个绕组所承受的电压均为1/31/2倍的相电压，而流过的电流是中性点串联消弧线圈电流的1/3，则接地变压器的额定容量一般为消弧线圈的1.15倍。
消弧线圈各种补偿方式的分析和应用
根 据 戴 维 南 定 理 ， ３中 的 等 于 消 弧 线 圈 从 中 性 点 断 图 开后 ， 性点的对地电位 ， 中 由下 式 确 定
采 用 过 补 偿 时 ， 系 统 发 生 单 相 接 地 后 ， 发 生 线 路 故 如 又 障， 系统 始 终 处 在 过 补 偿 方 式 下 运 行 （ 考 虑 切 除 较 长 线 路 应 时 ， 补 偿 不 能 超 过 允 许 值 ） 不 会 变 为 全 补 偿 。 而 投 入 线 过 ， 由于 消 弧 线 圈 的 的 感 抗 远 大 于 线 圈 的 电 阻 ， 然 不 大 ， 路时 ， 虽 在投线路前 退 出消弧 线 圈， 整 消弧 线圈 分接 头 （ 调 减 中 性 点 电 位 很 高 ， 常运 行 时 中 性 点 电 位 产 生 严 重 位 移 ， 正 引 小 匝数 ） 后再投入 ， 投线 路后 系统 仍在 过补 偿下 运行 ， 不会 起过电压 ， 因此 消弧 线 圈 不采 用 此 补 偿 方 式 。 变 为 全 补 偿 ， 此 ， 网 和 带 直 配 线 的 发 电 机 宜 采 用 过 补 因 电 ２ 欠 补 偿 （ ＜ Ｉ， 地 电流 为 一 容 性 电 流 Ｉ 接 Ｌ 偿。 图 ５ ａ为 某 变 电所 Ａ 供 电 网络 图 ， 弧 线 圈 装 在 变 电 （） 消 参 考 文 献 所 Ａ 的变 压 器 中 性 点 上 。 １ 水 １ ８ 若 输 电线 路 的 长度 、 式 确 定 ， 络 中 任 意 一 点 单 相 接 ［］电力 工 程 电 气 设计 手 册 ． 利 电 力部 西 北 电 力设 计 院嫡 ，９ ９ 形 网
摘
要 ： 过 分析 消 弧 线 圈各 种 补 偿 方式 ， 出消 弧 线 圈各 种 补 偿 方 式 的 适 用 范 围和 应 用 中 注 意 的 问题 。 通 得 文献标识码 ： Ａ 文 章 编 号 ：６ ２３ ９ （０ ０ １—３ ８０ １ ７ —１ ８２ １ ）６０ ２ １
消弧线圈自动调谐装置的应用分析
消弧线圈自动调谐装置的应用分析摘要：随着社会的快速发展，人们的生活质量不断提高，对电能的需求也在不断增加。
为了更好的满足用户的用电需求，我国开始用消弧线圈来取代传统的电力系统，消弧线圈自动调谐装置具有自动监测的技术，可以及时发现系统运行中存在的故障，并把信息上传到监测平台上，以便技术人员及时针对存在的问题进行调整，消弧线圈自动调谐装置的水平比较先进，运行的成效也十分理想。
关键词：消弧线圈；自动调谐装置；应用实际上，消弧线圈自动调谐装置是在原有自动调谐设备上进行了调整和创新，并引进了先进的监测技术，属于高新产品，缩短了我国与西方国家之间的差距，更好的保证了电力企业的服务质量，提高了电力企业的社会地位。
1.接地变压器消弧线圈实际上主要就是通过接入系统来配置接地变压设备。
如今，接地变压器有以下几种：一是油侵式接地变压器，二是干式接地变压器，以上两种接地变压器可以为系统提供行之有效的中性点，接地变压器具有其他变压器不具备的应用优势，接地变压器的零序阻抗比较小，在接地时压降也会比较小，大部分的电压全部接到消弧线圈上，补偿能力比较强，接地变压器的绕组由两个部分组成，而且会设置在不同的芯柱上。
接地变压器的使用成本比较低，适用性比较强，而且能够自动调节不对称的电压，满足自动调谐设置的运行需求。
1.电动式消弧线圈如今，我国电动式消弧线圈也包括以下几种：一是油侵式消弧线圈，二是干式消弧线圈。
当然，分头开关也有两种：一是空气有载开关，二是真空有载开关。
有载开关在应用于消弧线圈上时，预调方式比较多，比较随意，而且预调方式可以在真空状态下随意切换，可靠性比较高。
消弧线圈的调节范围比较大，而且消弧线圈的数量比较多，可以更好的满足注入信号的需求。
1.微机控制部分消弧线圈自动调谐装置之所以能够具备自动调谐的功能，主要就是利用计算机技术，依靠微机来控制。
微机控制部分主要具备以下功能：一是检测位移电压，二是电容电流参数，三是对所测量的参数进行判断，四是对所发出的指令进行调整，五是显示，六是报警，七是远送。
消弧线圈论文
题目消弧线圈２０１１年１０月１２日目录目录 (2)前言 (4)第一章相关课程总结 (5)1.1高电压技术总结 (5)1.1.1高压电技术的研究对象 (5)1.1.2高压电技术的发展现状 (5)1.1.3高压电技术课程的特点和要求 (5)1.2供配电技术总结 (5)1.2.1 供配电内容 (5)第二章消弧线圈 (6)2.1消弧线圈作用原理与特征 (6)2.1.1 作用原理 (6)2.1.2 特征 (6)2.1.3 补偿系统的分类 (7)2.2国内主要产品比较 (7)2.2.1 综述 (7)2.2.2 调气隙式 (7)2.2.3 调匝式 (8)2.2.4 调容式 (9)2.2.5 可调控硅式 (9)2.3结构与控制方式特点 (9)2.3.1 结构的特点 (9)2.3.2 控制方式特点 (10)2.4装设消弧线圈的条件 (10)2.5消弧线圈自动调谐原理 (11)第三章消弧线圈自动补偿的应用 (12)3.1摘要 (12)3.2解决方案 (12)3.2.1 系统接线 (12)3.2.2 装置原理 (13)3.3重要问题 (13)第四章消弧线圈接地系统小电流接地选线 (14)4.1选线原理 (14)4.2消弧线圈接地系统的特点 (14)4.3接地选线原理比较 (16)4.4接地选线装置现场注意事项 (17)4.5系统调试 (18)第五章消弧线圈的故障处理方法与技术 (19)5.1摘要 (19)5.2一般处理方法 (19)5.3消弧线圈的异常处理 (19)5.4消弧线圈动作故障处理 (20)5.5 消弧线圈的故障停用 (20)参考文献： (22)致谢： (23)前言输电线路防雷设计的目的是提高线路的耐雷水平，降低线路的雷击跳闸率。
在确定输电线路的防雷方式时，应全面考虑线路的重要程度、系统运行方式、线路进过地区的雷电活动的强弱、地形地貌的特点、土壤电阻率的高低等条件，结合当地原有线路的运行经验，根据技术经济比较的结果，因地制宜，采取合理的保护措施。
供电系统消弧线圈接地补偿参考资料
供电系统消弧线圈接地补偿系统优化研究摘要：从理论和实际运行情况分析配电网中消弧线圈接地补偿系统的运行方式，并针对消弧线圈接地技术的特点，提出消弧线圈接地补偿系统的优化方案。
关键字：配电网消弧线圈自动补偿目录一、绪论 (1)二、我国城市配电网中性点接地方式发展及现状 (2)三、宣恩县配电网接地方式简介 (2)3.1配电网线路简介 (2)3.2配电网接地方式简介 (3)四、本课题主要研究内容 (3)五、消弧线圈发展过程 (4)六、消弧线圈接地系统的应用特征 (4)七、消弧线圈接地补偿 (6)八、消弧线圈接地系统的技术分析........................................................错误!未定义书签。
九、消弧线圈接地系统的优化探究........................................................错误!未定义书签。
十、总结....................................................................................................错误!未定义书签。
参考文献：................................................................................................错误!未定义书签。
一、绪论世界各国城市配电网中性点接地方式，各个国家或一个国家的不同城市都不尽相同，主要是根据自己本地区配电系统的实际情况和经验，以及配电网的发展形式来确定，即使是同一个城市的同电压等级中，也有可能并存有多种中性点接地方式。
我国关于配电网中性点接地方式的规定：三相交流电网中性点与大地间电气连接的方式称为中性点接地方式，也可称为电网中性点运行方式。
中性点接地方式有4类9种: (1)高电阻、中电阻和低电阻接地；(2)高电抗、中电抗和小电抗接地；(3)不接地和消弧线圈接地；(4)直接接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消弧线圈自动补偿的应用
参考文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
消弧线圈自动补偿的应用参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
采用中性点不接地或经消弧线圈接地的系统，当某一
相发生接地故障时，由于不能构成短路回路，接地故障电
流往往比负荷电流小得多，所以称这种系统为小接地电流
系统。
介绍的消弧线圈自动补偿装置，主要用于中性点不
接地的10 kV系统。
10 kV系统发生单相接地故障时，接
地电流通过出线的对地电容形成回路。
所以，当电网发展
到一定规模，10kV出线总长度增加，对地电容较大时，单
相接地电流就不容忽视。
电网运行经验表明，当单相接地
电流大于10 A时，电弧就会使故障发展成相间故障，造成
事故跳闸。
目前，根据计算和实测结果，成都地区多数变
电站的10 kV系统单相接地电流都远大于10 A，所以减少
单相接地的电容性电流已成为保证供电可靠性的一个重要
课题。
运用消弧线圈补偿容性电流，是成熟的常用方法，但固定补偿或人工调节分接头的方法显然不能很好地满足系统要求。
近年来，随着计算机技术的迅速发展，应用微机控制进行消弧线圈自动补偿已成为新趋势。
1 解决方案
1．1 系统接线
利用消弧线圈补偿容性电流，就是用消弧线圈流入接地弧道的电感性电流抵消经健全相流入该处的容性电流。
消弧线圈的作用有两个，一是大大减小故障点接地电流；二是减缓电弧熄灭瞬时故障点恢复电压的上升速度。
消弧线圈应接于系统中性点上。
变电站主变压器10 kV侧采用的是三角形接线，10 kV系统是没有中性点的，解决的办法是将消弧线圈接在星形接线的10 kV站用接地变压器中性点上。
这样，系统零序网络等效于由对地电容和消弧线圈
构成的LC串联电路。
为避免LC串联电路发生谐振，产生过电压，消弧线圈还串联或并联有阻尼电阻，保证中性点的位移电压Un小于15％相电压。
当系统发生单相接地时，中性点流过很大电流，此时必须将阻尼电阻短接或断开。
另外，接地变中性点上还装有测中性点电压Un的TV 及测中性点电流的TA。
1．2 装置原理
目前，此类装置产品较多，但其原理接近，结构类似，通常的构成情况如图1所示。
中央处理机通常采用处理能力强，可靠性高的工控机，配有相关外围接口设备。
提供与综合自动化设备接口，支持定值及实时状态调显。
装置需要采集的模拟量及开关量主要包括接地变中性点电压及电流；消弧线圈档位、并列运行接点等。
装置的主要功能是根据采集到的中性点电压及电流，通过调节消弧线圈档位、投切阻尼电阻
等控制手段，在系统正常运行或接地时对电容电流进行适当补偿。
补偿的两个最重要的指标为：脱谐度v及接地残流Ig。
其中，v＝（IC－IL）／IC，由装置实时计算得到。
脱谐度决定了一是弧道中的残余电流；二是恢复电压上升到最大值的时间；三是恢复电压的上升速度，它是影响灭弧的主要因素。
根据运行经验及有关规定，最小脱谐度应小于5％，最小残流值应小于5 A。
通常脱谐度和残流范围可在装置上整定。
2 重要问题
1）根据系统实际情况，选取适合的有载调节消弧线圈。
首先，要根据系统电容电流大小来决定消弧线圈的补偿范围，即容量。
如果消弧线圈在最大补偿电流档位运行，脱谐度仍大于5％，说明消弧线圈的容量已不能满足要
求。
其次，要确定消弧线圈的调节步长，即分接头数。
从理论上讲，最好是连续可调的消弧线圈。
但由于技术方面的原因，使用带分接头的调匝式消弧线圈更为常见。
分接头的多少决定着可以达到的最小脱谐度，所以可以根据脱谐度指标确定分接头总数：N＝1＋ln（Imax／Imin）／ln （1＋2v）。
Imax和Imin分别为消弧线圈分接头对应的最大及最小电流。
2）两台接地变并列运行。
通常一个变电站的两台接地变接在两段母线上，装置应对其并列和分列两种情况予以考虑。
并列运行时应同时调节两台消弧线圈，取得适当补偿，并保证两个中性点的一致性。
目前，一些厂家生产的装置在这方面尚待改进。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
