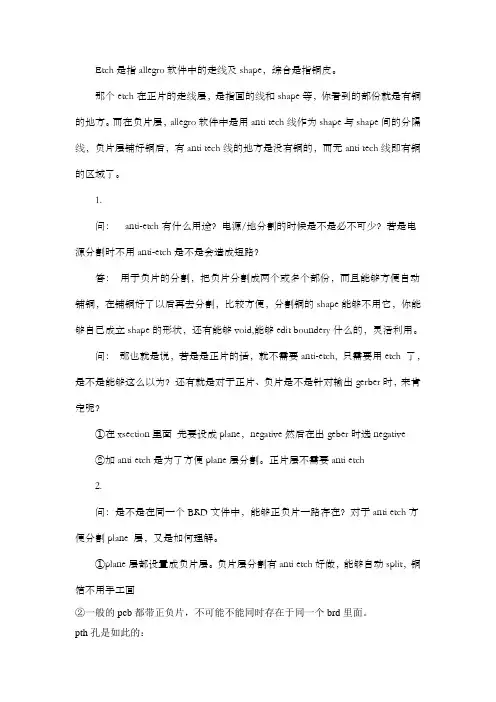

Etch是指allegro软件中的走线及shape，综合是指铜皮。
那个etch在正片的走线层，是指画的线和shape等，你看到的部份就是有铜的地方。
而在负片层，allegro软件中是用anti tech线作为shape与shape间的分隔线，负片层铺好铜后，有anti tech线的地方是没有铜的，而无anti tech线即有铜的区域了。
1.问：anti-etch有什么用途？电源/地分割的时候是不是必不可少？若是电源分割时不用anti-etch是不是会造成短路？答：用于负片的分割，把负片分割成两个或多个部份，而且能够方便自动铺铜，在铺铜好了以后再去分割，比较方便，分割铜的shape能够不用它，你能够自己成立shape的形状，还有能够void,能够edit boundery什么的，灵活利用。
问：那也就是说，若是是正片的话，就不需要anti-etch, 只需要用etch 了，是不是能够这么以为？还有就是对于正片、负片是不是针对输出gerber时，来肯定呢？①在xsection里面先要设成plane，negative然后在出geber时选negative②加anti etch是为了方便plane层分割。
正片层不需要anti etch2.问：是不是在同一个BRD文件中，能够正负片一路存在？对于anti etch 方便分割plane 层，又是如何理解。
①plane层都设置成负片层。
负片层分割有anti etch好做，能够自动split，铜箔不用手工画②一般的pcb都带正负片，不可能不能同时存在于同一个brd里面。
pth孔是如此的：一、跟正片层连接，ALLEGRO取的是REGULAR PAD。
跟其它无关二、跟负片层连接，取的是THERMAL RELIEF，跟其它无关3、与负片层隔离，取的是ANTI PAD。
若是手动在负片层隔离了，那么以最大隔离的那个为主。
3.问：正负片是在什么情形下区分利用呢，它们有什么不同呢，还有关于“负片层隔离”又是什么意思。
第08步 Allegro检查及生成光绘文件的方法
Allegro检查及生成光绘文件的方法1.拼版（1）选择某一块板，点击Tools .. Create Module…然后点选一块区域，输入0点坐标，一般选取板的左下边缘坐标，然后生成.mdd文件。
（2）将另一块板另存，然后直接导入前面生成的.mdd文件即可（要先选中Library）然后放入即可（最好用坐标导入）（3）删除原来板的Outline，重新在两个板的外边缘加一个整体的Outline（Board Geometry）在需要切开的地方加入Dimension（Board Geometry）最好将板做成如下图的形状2.添加接地过孔◆在PCB空隙处添加接地过孔，尽量使每层地填充均匀。
◆沿重要线两侧添加接地过孔，保证屏蔽效果。
◆沿PCB板边添加接地过孔，保证ESD效果。
3.添加丝印◆丝印线宽最细为5 mil。
◆丝印文字高度最小为30 mil。
◆BOTTOM面文字做镜像。
◆添加必要的丝印说明，如板子名字（含版本）、日期、文字说明、Logo图片等。
◆所有丝印内容不得覆盖焊盘及裸露的铜箔，过孔尽量也不要覆盖。
◆调整丝印及文字在PCB设计中遇到了元件文字的问题，看下图：是不是相当的乱，从字面上可以看出好多叠加的文字，到底是怎么回事呢？我们先从元件的封装说起，我们使用Allegro在制作元件封装时，都是通过File-->New，然后在Drawing Type中选择Package Symbols创建的，这时的Allegro 菜单中会多一个Layout，而平时没有这个菜单，他专门负责上图中的文字。
在上图中的Layout中可以看到在Labels子菜单中还有六个选项：∙RefDes这个是为了在放置时产生元件序号用的，是上图的C45。
∙Device这个是元件的名称，也就是上图中那一串非常小的字母。
∙Value这个是元件的真实值，也就是上图中104和105。
∙Tolerance是容许的误差值，一般不用。
∙Part Number是零件编号，一般不用。
ALLEGRO导出光绘步骤

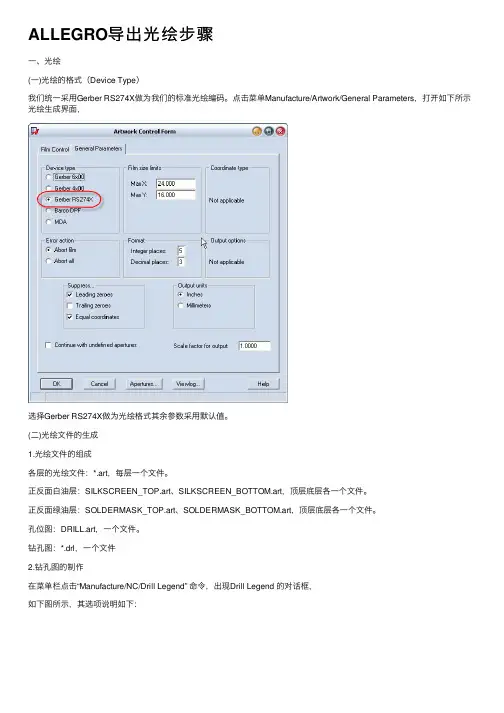

ALLEGRO导出光绘步骤⼀、光绘(⼀)光绘的格式（Device Type）我们统⼀采⽤Gerber RS274X做为我们的标准光绘编码。
点击菜单Manufacture/Artwork/General Parameters，打开如下所⽰光绘⽣成界⾯，选择Gerber RS274X做为光绘格式其余参数采⽤默认值。
(⼆)光绘⽂件的⽣成1.光绘⽂件的组成各层的光绘⽂件：*.art，每层⼀个⽂件。
正反⾯⽩油层：SILKSCREEN_TOP.art、SILKSCREEN_BOTTOM.art，顶层底层各⼀个⽂件。
正反⾯绿油层：SOLDERMASK_TOP.art、SOLDERMASK_BOTTOM.art，顶层底层各⼀个⽂件。
孔位图：DRILL.art，⼀个⽂件。
钻孔图：*.drl，⼀个⽂件2.钻孔图的制作在菜单栏点击“Manufacture/NC/Drill Legend” 命令，出现Drill Legend 的对话框，如下图所⽰，其选项说明如下：1)Template File：输⼊统计表格之格式定义档案，其Default 值为default-mil.dlt（⽤于板⼦的使⽤单位为mil），此输⼊值应与板⼦的使⽤单位设定⼀致。
2)Br owse… 按钮：此按钮系供使⽤者点选Template File。
3)Legend Title：输⼊统计表格之抬头，其Default 值为DRILL CHART。
4)Output Unit：输出的单位，共计有Mils、Inch、Microns、Millimeter、Centimeter。
5)Plated Hole Tolerance：输⼊孔壁有上锡孔径的误差值。
6)Non-Plated Hole Tolerance：输⼊孔壁没有上锡孔径的误差值。
HOLE SORTINGMETHOD 部份7)BY Hole Size：依孔径⼤⼩进⾏排序：Ascending 由⼩⾄⼤Descending 由⼤⾄⼩8)BY Plating Status：依孔壁上锡⽅式进⾏排序：Plated First 先排孔壁有上锡的孔径Non Plated First 先排孔壁没有上锡的孔径9)上述的参数通常不⽤修改，请直接按下 OK 按钮，即可产⽣钻孔图形及其统计表格，然后以⿏标左键在⽬的坐标按⼀下，Allegro 即可将统计表格放置在需要的位置，如下图所⽰。
Allegro如何生成光绘文件（转贴,整理）

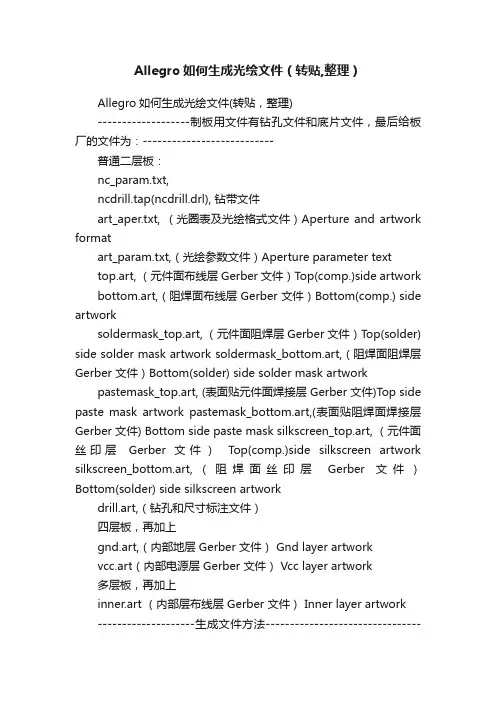

Allegro如何生成光绘文件（转贴,整理）Allegro如何生成光绘文件(转贴，整理)-------------------制板用文件有钻孔文件和底片文件，最后给板厂的文件为：---------------------------普通二层板：nc_param.txt,ncdrill.tap(ncdrill.drl), 钻带文件art_aper.txt, （光圈表及光绘格式文件）Aperture and artwork formatart_param.txt,（光绘参数文件）Aperture parameter texttop.art, （元件面布线层 Gerber 文件）Top(comp.)side artwork bottom.art,（阻焊面布线层 Gerber 文件）Bottom(comp.) side artworksoldermask_top.art, （元件面阻焊层 Gerber 文件）T op(solder) side solder mask artwork soldermask_bottom.art,（阻焊面阻焊层Gerber 文件）Bottom(solder) side solder mask artwork pastemask_top.art, (表面贴元件面焊接层 Gerber 文件)Top side paste mask artwork pastemask_bottom.art,(表面贴阻焊面焊接层Gerber 文件) Bottom side paste mask silkscreen_top.art, （元件面丝印层Gerber 文件）Top(comp.)side silkscreen artwork silkscreen_bottom.art,（阻焊面丝印层Gerber文件）Bottom(solder) side silkscreen artworkdrill.art,（钻孔和尺寸标注文件）四层板，再加上gnd.art,（内部地层 Gerber 文件） Gnd layer artworkvcc.art（内部电源层 Gerber 文件） Vcc layer artwork多层板，再加上inner.art （内部层布线层 Gerber 文件） Inner layer artwork--------------------生成文件方法-----------------------------------------------MANUFACTURE->ARTWORK->film control->available film-> 鼠标右键->add(添加需要的层)展开层->鼠标右键->add(添加需要subclass)鼠标左键->选中要输出的层PLOT MODE -> POSITVE(如为负片,则选 NEGATIVE)GENERAL PARAMETERS->DEVICE TYPE->GERBER RS274X(如所有的通孔都有 FLASH,则可选gerber 6x00设备),输出单位选为 mm.其他默认FILM COTROL-> CREATE ARTWORK成功后会生成几个 .art文件,可以用cam350打开查看--------------------输出的层所包含的逻辑层-----------------------------------------------------1、top(走线层,包括电源和地）via class/toppin/topetch/topdrawing format/outlinedrawing format/title_blockdrawing format/title_databoard geometry/outlinemanufacturing/photoplot_outline2、bottom(走线层,包括电源和地）via class/bottompin/bottometch/bottomdrawing format/outlinedrawing format/title_blockdrawing format/title_databoard geometry/outlinemanufacturing/photoplot_outline如果是负片还要添加anti etch。
allegro生成光绘汇总
ALLEGRO生成光绘汇总Allegro如何生成光绘文件-------------------制板用文件有钻孔文件和底片文件，最后给板厂的文件为：--------------------------- 普通二层板：nc_param.txt,ncdrill.tap(ncdrill.drl), 钻带文件art_aper.txt, （光圈表及光绘格式文件）Aperture and artwork formatart_param.txt,（光绘参数文件）Aperture parameter texttop.art, （元件面布线层Gerber 文件）Top(comp.)side artworkbottom.art,（阻焊面布线层Gerber 文件）Bottom(comp.) side artworksoldermask_top.art, （元件面阻焊层Gerber 文件）Top(solder) side solder mask artwork soldermask_bottom.art,（阻焊面阻焊层Gerber 文件）Bottom(solder) side solder mask artwork pastemask_top.art, (表面贴元件面焊接层Gerber 文件)Top side paste mask artworkpastemask_bottom.art,(表面贴阻焊面焊接层Gerber 文件) Bottom side paste masksilkscreen_top.art, （元件面丝印层Gerber 文件）Top(comp.)side silkscreen artwork silkscreen_bottom.art,（阻焊面丝印层Gerber文件）Bottom(solder) side silkscreen artworkdrill.art,（钻孔和尺寸标注文件）四层板，再加上gnd.art,（内部地层Gerber 文件）Gnd layer artworkvcc.art（内部电源层Gerber 文件）Vcc layer artwork多层板，再加上inner.art （内部层布线层Gerber 文件）Inner layer artwork--------------------生成文件方法-----------------------------------------------MANUFACTURE->ARTWORK->film control->available film->鼠标右键->add(添加需要的层)展开层->鼠标右键->add(添加需要subclass)鼠标左键->选中要输出的层PLOT MODE -> POSITVE(如为负片,则选NEGATIVE)GENERAL PARAMETERS->DEVICE TYPE->GERBER RS274X(如所有的通孔都有FLASH,则可选gerber 6x00设备),输出单位选为mm.其他默认FILM COTROL-> CREATE ARTWORK成功后会生成几个.art文件,可以用cam350打开查看--------------------输出的层所包含的逻辑层-----------------------------------------------------1、top(走线层,包括电源和地）via class/toppin/topetch/topdrawing format/outlinedrawing format/title_blockdrawing format/title_databoard geometry/outlinemanufacturing/photoplot_outline2、bottom(走线层,包括电源和地）via class/bottompin/bottometch/bottomdrawing format/outlinedrawing format/title_blockdrawing format/title_databoard geometry/outlinemanufacturing/photoplot_outline如果是负片还要添加anti etch。
cadence出光辉文件
Allegro光绘文件的制作步骤概述最近需要修改电路板，所以需要重新出光绘，由于做板子的频率不是很高，所以Allegro出光绘的完整步骤不是特别熟悉，每次都需要观看于博士的视频，这次对整个步骤进行详细记录，利于以后操作指导。
Allegro出光绘详细步骤首先出光绘操作命令位于Allegro的Manufacture菜单下的“Artwork”命令，如图1所示。
图1：出光绘的命令如果执行图1所示的Artwork命令，那么就会调出图2所示的光绘生成参数设置界面。
图2：调出Artwork命令但是我们看到我在调用这个命令的时候有个提示框，这是因为我在设计pcb的时候有些规则设置太过于精确，以致高于光绘的默认参数。
我们看到这个命令设置有两页，首先我们来看图3所示的底片控制。
图3：底片控制在图3所示的底片控制页面，一般默认情况下在“Available films”里会自动给你添加好所有的电气层，比如笔者的板子是12层，那么所有12层都已自动添加好。
这里我们看到其实不止12个底片，那是因为本次笔者是进行pcb修改，所以完整的底片已经添加了，只是需要重新进行修改后的导入而已。
这里我列出除了默认电气层外，我们还是需要出光绘的底片：∙Drill_drawing∙Outline∙Pastmask_top∙Pastmask_bottom∙Silkscreen_top∙Silkscreen_bottom∙Soldermask_top∙Soldermask_bottom所以针对笔者12层板来说一共需要出20个底片。
那么每一个底片都需要添加那些pcb的那些层呢，首先我们来看电气层，如图3所示，显示了底层（bottom）底片包含的层。
图4：电气层底片需要的层其它电气层可以参考图4进行设置，图5到图12分别显示了上述列出的非电气层底片的需要添加的层。
图5：Drill_drawing底片的需要添加的层图6：Pastmask_bottom底片的需要添加的层图7：Outline底片的需要添加的层图8：Pastmask_top底片的需要添加的层图9：Silkscreen_bottom底片的需要添加的层图10：Silkscreen_top底片的需要添加的层图11：Soldermask_bottom底片的需要添加的层图12：Soldermask_top底片的需要添加的层设置好所有的底片以后，我们在看这页其它设置项，首先是“Check database artwork”建议大家选择这项，这是在创建光绘过程中检查数据库，即运行DB doctor检查，这样尽量保证数据库不会有问题。
Allegro17.2导出光绘文件
Allegro17.2导出Gerber文件步骤-ThreeStone1.检查PCB状态执行Display->Status，如下图所示要保证标红框的部分无错误，对于DRC黄色的部分，要仔细排查是什么错误，根据设计是否允许，然后再决定是否忽略这些错误2.确保铜皮更新执行Shape->Global Dynamic Shape Parameters，在Shape Fill栏下执行Force Update在Void controls栏下，做如下选择3.Database Check检查Tools->DataBase Check然后点击Viewlog查看是否有错误，若有错误，需要进行排查，排查完成后，重新进行此步骤的检验，如下图所示4.设置输出文件的文件夹及路径Setup->User Preferences Editor,设置入下，表示所产生的文件将放在Gerber的文件夹下。
在设置的目录中。
5.生成钻孔数据5.1.钻孔参数设置选择Manufacture—>NC—>NC Parameter；上述除了Format和Output units根据需求设置外，其它保持默认即可，点击Close则生成了nc_param.txt（文件1）5.2.自动生成钻孔图形选择Manufacture—>NC—>NC Customization；单击上述图中的Auto generate symbols按钮后，Allegro会自动为当前电路板的钻孔分配符号和图形。
然后单击Library drill report弹出对应对话框，对话框中可以查看所有钻孔的焊盘信息，单击Write report file即可输出文件“library_drill.rpt”。
（文件2）5.3.放置钻孔图和钻孔表1)选择Display->Color/Visibility,按照如下步骤操作2)Manufacture—>NC—>NC Drill Legend将鼠标移动到合适位置，单击鼠标左键可生成的电路板所有的钻孔表文件，然后点击File->ViewLog查看是否存在错误或警告，徐查看原因。
Allegro光绘文件设定
光绘文件设定目录1 操作命令 (1)2 层面设定 (2)3 层面及选项举例 (9)4 导出、导入已设定好的光绘文件 (16)1操作命令Manufacture > Artwork，或单击，弹出光绘文件对话框【Artwork Control Form】，一般走线层默认的为ETCH、PIN、VIACLASS。
2层面设定2.1层面名称修改先选中需要修改的层面名称，然后再层面名称单击鼠标左键，如下图所示，输入新的层面名称后，按下回车键即可。
2.2层面所需选项的添加/删除➢添加：以添加BOTTOM层的OUTLINE为例。
在Artwork Control Form对话框Film Control选项下，Domain Selection栏中，选中‘’ETCH/BOTTOM‘’> 鼠标单击右键> 弹出菜单选择Add > 弹出Subcalss Selection对话框> 选择BOARD GEOMETRY前面的”+ ” > 选择OUTLINE > 单击OK完成添加。
➢删除：在Artwork Control Form对话框Film Control选项下，Domain Selection栏中，选中‘’ETCH/BOTTOM‘’>鼠标单击右键> 弹出菜单选择Cut，即可删除。
2.3层面的添加/删除➢添加：以Soldermask_top为例。
在Artwork Control Form对话框Film Control选项下，Domain Selection栏中，选中BOTTOM或者其它层面，鼠标单击右键> 弹出菜单选择Add，在弹出的Allegro PCBDesign GXL(legacy)对话框中，输入需要添加的层面，如Soldermask_top，单击OK完成添加，如下图所示。
➢删除在Artwork Control Form对话框Film Control选项下，Domain Selection栏中，选中BOTTOM或者其它层面，鼠标单击右键> 弹出菜单选择Cut即可。
Allegro光绘文件输出规范
光绘输出操作规范1.1 添加钻孔表在layout检查和优化完之后就可以进行光绘输出了，在光绘输出之前，先将钻孔表放置到板边上，这样在光绘输出时就可以将钻孔表一起输出。
添加钻孔表的菜单命令是：Manufacture＝>NC＝>Drill Legend或者点击工具图标“3.运行命令Manufacture＝>NC＝>Drill Legend或者点击工具栏图标“”，弹出的窗口如下图：图1.3 数控机床钻孔输出参数设置窗口参数设好之后关闭NC Drill/Parameters窗口，输出数控机床钻孔文件的命令菜单为：Manufacture＝>NC＝>NC Drill…，打开的窗口如下：图1.4 数控机床钻孔输出窗口输出数控机床钻孔文件的具体步骤为：1.运行命令Manufacture＝>NC＝>Drill Parameters…或者点击工具图标“”也可以，打开的窗口如下：图1.5 光绘输出的层控制窗口上图是光绘输出的层控制窗口，还有一个窗口是输出参数的控制窗口，我们通过点击上图的第二个列表项General Parameters来打开该窗口，打开的窗口如下，注意输出格式选RS274X。
图1.6 光绘输出的参数控制窗口Allegro软件默认的输出光绘层列表就两项：TOP和BOTTOM，我们需要根据相应的板层进行添加，以一个四层板为例，当两面都有摆放元件的时候需要出13张光绘文件（实际为12张Film，钻孔在PCB加工商那里不算），这八个光绘文件由上到下分别为：l底层装配（adb）l顶层阻焊（adt）l底层走线（bottom）l钻孔层（drill）l GND层（gnd03）l底层钢网（pastbot）l顶层钢网（pasttop）l POWER层（pwr02）l底层丝印（silkbot）l顶层丝印（silktop）l底层阻焊（soldbot）l顶层阻焊（soldtop）l底层走线（top）下面针对这块板将每层光绘文件输出时需要打开的相关层说明一下：l底层装配（adb）l顶层阻焊（adt）l底层走线（bottom）l钻孔层（drill）l GND层（gnd03）l底层钢网（pastbot）l顶层钢网（pasttop）l POWER层（pwr02）l底层丝印（silkbot）l顶层丝印（silktop）l底层阻焊（soldbot）l顶层阻焊（soldtop）l底层走线（top）下面我们就参照上述列表将各个层的光绘设置好，具体的操作步骤如下：1.运行命令Manufacture＝>Artwork或者点击工具栏图标“”的“TOP”字符处，在弹出的菜单中选择Add命令3.在弹出的窗口中输入“Silktop”，按OK按钮关闭窗口（添加顶层丝印）4.点击Silktop层前端的“＋”号打开列表项如下图：图1.7 顶层丝印的层列表5.用鼠标右键菜单的“Cut”和“Add”命令将无用的层删除，将与丝印有关的层添加上，即REF DES/SILKSCREEN_TOP、PACKAGE GEOMETRY/SILKSCREEN_TOP和BOARD GEOMETRY/OUTLINE6.用同样的方法将其它各层光绘也设置好，相关的层参考上面的列表7.将所有层的Undefined line width设成6mil8.将所有层的shape bounding box设成1009.将GND和POWER层设置成负片，Plot mode的Negative选中10.将内层走线层和平面层，选中Suppress unconnected pads11.将General Parameters 的参数照图1.6设置一下12.点击OK按钮关闭Artwork Control Form窗口这时，我们再看右边Visibility参数中的views选项，可以看到如下图所示的光绘输出层列表：图1.8 Visibility中views列表其实应该在走线之前就把光绘的输出先设置好，这样，在以后的走线过程中或者其它过程中，可以通过Allegro的右边Visibility参数下的views列表来快速切换相关层，比方说，我要在Bottom层走线，其它的层我想要关闭显示，这时我们就可以通过在views列表中选择Bottom，其它层就全部被关闭了，仅仅保留Bottom层。
[精]Allegro中导出Gerber文件和钻孔数据文件方法步骤
![[精]Allegro中导出Gerber文件和钻孔数据文件方法步骤](https://img.taocdn.com/s3/m/812c063fba1aa8114531d928.png)
Allegro中导出Gerber文件和钻孔数据文件方法步骤(一)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。
可以说Gerber文件是电子组装业中最通用最广泛的文件格式。
Gerber文件是EIA的标准格式，分RS274-D和RS274-X 两种，其中RS274-X是RS274-D的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。
在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1 在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。
Accuracy 选择2，其他根据你的尺寸自行定义。
设置完成选择OK 按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。
Dynamic fill选Smoothü Smooth 勾选后会自动填充、挖空。
运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形ü Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果ü Disable 不执行填充、挖空。
打开Void controls 选项卡。
如图3。
选择Artwork format 要与出片格式一致。
Allegro 光绘
Allegro光绘文件生成Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。
可以说Gerber文件是电子组装业中最通用最广泛的文件格式。
Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X 是RS274-D的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
在Allegro PCB Edit编辑器界面菜单栏中选择Manufacture选项，单击Artwork，弹出Artwork Control Form对话框，如下图所示。
在导出光绘时可能出现如下错误：解决方法：（1）进行Tools-Padstack-Refresh。
（2）进行Tools-Database Check，检查完后，查看DRC报告，，对DRC进行调整直至无DRC。
下面是双面板和六层板（多层板）在生成光绘时的选项，同时一双面板为例进行说明。
一、双面板1、TOP层*BOARD GEOMETRY\OUTLINE*ETCH\TOP*PIN\TOP*VIA CLAS\TOP2、BOTTOM 层*BOARD GEOMETRY\OUTLINE*ETCH\BOTTOM*PIN\BOTTOM*VIA CLASS\BOTTOM3、SOLDERMASK TOP层*BOARD GEOMETRY\OUTLINE*BOARD GEOMETRY\SOLDMASK_TOP*PACKAGE\GEOMETRY\SOLDERMASK_TOP*PIN\SOLDERMASK_TOP*VIA CLASS\SOLDERMASK_TOP4、SOLDERMASK BOT层*BOARD GEOMETRY\OUTLINE*BOARD GEOMETRY\SOLDMASK_BOTTOM*PACKAGE\GEOMETRY\SOLDERMASK_BOTTOM*PIN\SOLDERMASK_BOTTOM*VIA CLASS\SOLDERMASK_BOTTOM5、PASTEMASK TOP层*BOARD GEOMETRY\OUTLINE*PIN\PASTEMASK_TOP8、PASTEMASK BOT层*BOARD GEOMETRY\OUTLINE*PIN\PASTEMASK_BOTTOM9、SILKSCREEN TOP层*BOARD GEOMETRY\OUTLINE*BOARD GEOMETRY\SILKSCREEN_TOP*PACKAGE GEOMETRY\SILKSCREEN_TOP*REF DES\SILKSCREEN_TOP10、SILKSCREEN BOT层*BOARD GEOMETRY\OUTLINE*BOARD GEOMETRY\SILKSCREEN_BOTTOM*PACKAGE GEOMETRY\SILKSCREEN_BOTTOM*REF DES\SILKSCREEN_BOTTOM11、DRILL层*BOARD GEOMETRY\OUTLINE*MANUFACTURING\NCDRILL_LEGEND*MANUFACTURING\NCDRILL_FIGURE按照下图中的项目进行添加。
Allegro制作光绘文件
00d45
anchor_mt
wqkiss2012
qqdaoshen
2009gxs
kongan
这个警告是提示Artwork里面的底片格式与动态Shape里面底片格式参数设置 不一致，只要把动态Shape里面的Artwork format与底片参数的Device Type 一致就可以了:
2011/8/6
Allegro学习笔记之1——导出Gerber文件和钻孔数据文件 -- 在路上
Page 3 of 16
enwa 评论 2011/7/29 16:50:20
正在学习，非常有用！
谢谢
1234567890chenming 评论 2011/7/29 16:18:37
友情链接 ·孤云将野鹤
博客统计 文章：320篇 评论：513篇 访问：1287723
文件中。 Format数据格式： Integer places：5 5 位整数
Decimal Places：3 3 位小数
Output options ： 选用默认值 Suppress…： 可选用默认值或都不选 9 Leading zeros：表示前省零。 9 Trailing zeros：表示后省零。 9 Equal coordinates：简化相同的坐标。
不选择“Vector based pad behavior”转出的负片
/tengjingshu/235468/Message.aspx
2011/8/6
Allegro学习笔记之1——导出Gerber文件和钻孔数据文件 -- 在路上
在底片上单击右键，弹出菜单，
的Shape外形 9 Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果 9 Disable 不执行填充、挖空。
Allegro16光绘生成步骤
一、PCB后处理修改丝印Ref丝印线宽为0，而且丝印位置需要手动调整。
首先根据PCB板大小，统一修改丝印尺寸和线宽，然后调整Ref位置，不要压到焊盘、过孔和其他丝印。
导入制版说明首先再器件库Format文件夹中打开Manufacture.drc制版说明格式元件，根据PCB 加工要求及阻抗要求，修改各项参数。
打开PCB，单击Place Manual，如下图然后选择Format symbol，将Manufacture格式元件添加到PCB中（制版说明文档再Board Geometry>Dimension层）。
尺寸标注菜单栏Manufacture>DimensionEnvironment，右键弹出菜单，选择Parameters,在弹出的dimensioning parameters对话框中设置好各个参数要求(见书P226),然后右键选择标注命令。
二、光绘生成底片参数设置线宽为0的线在Undefined line width中可以统一定义线宽（设置为0.127即可）,若是负片则按上图选Negative，Format设置为5：5（底片精度要大于当前设计文件精度，否则在加工的时候读取会精度缺失而报错），其余按上图设置。
关闭后，自动在工作目录生成art_param.txt光绘参数文件。
底片控制文件除了TOP、Internal、BOT层默认存在，其他层都可以在Color dialog对话框中先关闭所有层，再添加以下必须层，然后新建底片，就可以直接将所需层添加到底片中。
TOP层底片Board Geometry/OutLineVIA Class/TOPPIN/TOPETCH/TOPInternalBoard Geometry/OutLineVIA Class/InternalPIN/InternalETCH/InternalBottomBoard Geometry/OutLineVIA Class/BottomPIN/BottomETCH/BottomSolderMask TOPBoard Geometry/OutLineBoard Geometry/SolderMask_TOP（ZTE板子代码）//Board Geometry/阻焊开窗层（如ZTE屏蔽筋、标识，可不用）Package Geometry/SolderMask_TOP（ZTE0.15mm焊接对齐用开窗线或热焊盘等）PIN/SolderMask_TOPVIA CLASS/SolderMask_TOPSolderMask BottomBoard Geometry/OutLineBoard Geometry/SolderMask_Bottom//Board Geometry/阻焊开窗层Package Geometry/SolderMask_BottomPIN/SolderMask_BottomVIA CLASS/SolderMask_Bottom PasteMask TOPBoard Geometry/OutLinePackage Geometry/PasteMask_TOPPIN/PasteMask_TOP//Board Geometry/屏蔽筋开窗层PasteMask BottomBoard Geometry/OutLinePackage Geometry/PasteMask_Bottom PIN/PasteMask_Bottom//Board Geometry/屏蔽筋开窗层SilkScreen TOPBoard Geometry/OutLineBoard Geometry/SilkScreen _TOPPackage Geometry/SilkScreen _TOPREF DES/SilkScreen _TOP SilkScreen BottomBoard Geometry/OutLineBoard Geometry/SilkScreen _BottomPackage Geometry/SilkScreen _Bottom REF DES/SilkScreen _Bottom Assembly TOPBoard Geometry/OutLinePackage Geometry/Assembly _TOPREF DES/Assembly _TOPAssembly BottomBoard Geometry/OutLinePackage Geometry/Assembly _BottomREF DES/Assembly _Bottom注：对于制造而言，OUTLINE在很多层中的实际意义不大，但外框能够直观地反映板子的边界和大小，所以导光绘还是需要添加OUTLINE的。
正片负片allegro敷铜及光绘文件发生介绍
Etch是指allegro软件中的走线及shape，综合是指铜皮。
这个etch在正片的走线层，是指画的线和shape等，你看到的部分就是有铜的地方。
而在负片层，allegro软件中是用anti tech线作为shape与shape间的分隔线，负片层铺好铜后，有anti tech线的地方是没有铜的，而无anti tech线即有铜的区域了。
1.问：anti-etch有什么用途？电源/地分割的时候是否必不可少？如果电源分割时不用anti-etch是否会造成短路？答：用于负片的分割，把负片分割成两个或者多个部分，并且可以方便自动铺铜，在铺铜好了以后再去分割，比较方便，分割铜的shape可以不用它，你可以自己建立shape的形状，还有可以void,可以edit boundery什么的，灵活使用。
问：那也就是说，如果是正片的话，就不需要anti-etch,只需要用etch 了，是否可以这么认为？还有就是对于正片、负片是否针对输出gerber时，来确定呢？①在xsection里面先要设成plane，negative然后在出geber时选negative②加anti etch是为了方便plane层分割。
正片层不需要anti etch2.问：是否在同一个BRD文件中，可以正负片共同存在？对于anti etch 方便分割plane层，又是如何理解。
①plane层都设置成负片层。
负片层分割有anti etch好做，可以自动split，铜箔不用手工画②一般的pcb都带正负片，不可能不能同时存在于同一个brd里面。
pth孔是这样的：1、跟正片层连接，ALLEGRO取的是REGULAR PAD。
跟其它无关2、跟负片层连接，取的是THERMAL RELIEF，跟其它无关3、与负片层隔离，取的是ANTI PAD。
如果手动在负片层隔离了，那么以最大隔离的那个为主。
3.问：正负片是在什么情况下区分使用呢，它们有什么不同呢，还有关于“负片层隔离”又是什么意思。
Allegro输出Gerber文件和钻孔文件的详细设置和方法
Allegro 导出Gerber 文件和钻孔数据文件很多PCB 厂家都没有装Allegro 软件，所以你不能直接发.brd 文件。
(很多PCB 小厂连ProtelDXP 也没有，只支持Protel99)什么是Gerber 文件Gerber 文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data ）,在PCB 制造业又称为光绘文件。
可以说Gerber 文件是电子组装业中最通用最广泛的文件格式。
Gerber 文件是EIA 的标准格式，分RS274-D 和RS274-X 两种，其中RS274-X 是RS274-D 的扩展文件。
生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X 的Gerber 文件，这样有利于各工序的生产准备。
一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆ 设置画图的精度。
在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1j e t.le e在对话框中确定User Units 选择Mils ，Size 选择C ，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00 Left X 和Left Y 为原点坐标。
Accuracy 选择2，其他根据你的尺寸自行定义。
设置完成选择OK 按钮，使配置生效。
◆ 设置动态铺铜参数。
在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。
Dynamic fill 选Smooth9 Smooth 勾选后会自动填充、挖空。
运行DRC 时，在所有的动态shape 中，产生底片输出效果的Shape 外形9 Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果9 Disable 不执行填充、挖空。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主题：Allegro如何生成光绘文件
Allegro如何生成光绘文件:
PCB 检查没有错误后,在 Allegro 的主菜单 Manufacture 下生成光绘文件(如下图):
光绘文件包括下面的文件:
1.光圈表及光绘格式文件 art_aper.txt Aperture and artwork format
2.光绘参数文件 art_param.txt Aperture parameter text
3.元件面布线层 Gerber 文件 top.art Top(comp.)side artwork
4.内部层布线层 Gerber 文件 inner.art Inner layer artwork
5.内部电源层 Gerber 文件 vcc.art Vcc layer artwork
6.内部地层 Gerber 文件 gnd.art Gnd layer artwork
7.阻焊面布线层 Gerber 文件 bot.art Bottom(solder) side artwork
8.元件面丝印层 Gerber 文件 topsilk.art Top(comp.)side silkscreen artwork
9.阻焊面丝印层 Gerber文件 botsilk.art Bottom(solder) side silkscreen artwork
10.元件面阻焊层 Gerber 文件 topsold.art Top(comp.) side solder mask artwork
11.阻焊面阻焊层 Gerber 文件 botsold.art Bottom(solder) side solder mask artwork
12..钻孔和尺寸标注文件 drill.art
13.钻带文件 ncdrill1.tap
注意：
有的公司还选了下面的两层，但我们公司不选：
（表面贴）元件面焊接层 Gerber 文件 toppast.art Top(comp.) side paste mask artwork
(表面贴) 阻焊面焊接层 Gerber 文件 botpast.art Bottom side paste mask artwork
Allegro如何在 ARTWORK中加入所需的层
下面举例讲述如何在光绘文件中加入 SILK-TOP 层.
1. 在 ALLEGRO 中,选取 MANUFACTURE-ARTWORK 命令:将光标移到展开窗口右边的”+”号,按右键,如图:
选 ADD命令:
输入新的 FILM 名,如图:
在 SILK-TOP 层下面,点右键,选 ADD命令如图:
从展开的窗口中选所需的 SUBCLASS 如图:
依次加入所需的层,将光标移到SILK-TOP右边”+”处,点右键选DISPLAY命令,则所加的层显示在屏幕上,如图:
同时窗口由面的选项可根据各层具体情况选择,(如无宽度的线生成光绘时的默认宽度,是否是反片…).如下图:
下面再以 NCDRILL 为例说明:
1.选取 MANUFACTURE-ARTWORK 命令,选中 NCDRILL,PLOT MODE 设为 POSITVE(如为负片,则选 NEGATIVE)如图:
2.进入 GENERAL PARAMETERS,将DEVICE TYPE 选为 GERBER RS274X(如所有的通孔都有 FLASH,则可选第一种设备),输出单位选为 mm.其他默认,如图:
3.再回到 FILM COTROL,点击 CREATE ARTWORK,则 NCDRILL 光绘完成.(文件存于PHYSICAL 目录下,后缀.art)
注:如设置相同(如同为负片)可同时选中,同时生成光绘图文件.
生成光绘文件
生成光绘文件时要保证个层都是 Visibility,并且文件夹的路径不要太长.
一. 生成如何产生 DRILL-LEGEND 及 DRILL TAPE
(此文件相当于 PROTEL 中的 DRILLDRAWING 及钻孔坐标文件,DRILL-LEGENED 必须在出光绘之前完成).
1. 在颜色菜单中打开MANUFACTURING\NCDRILL_LEGENED及NCDRILL_FIGURE,(如果 ARTWORK 中已加入 NCDRILL 这一层,则按右键选 DISPLAY 即可:
2. 从右边的控制面板的 VISIBILITY 选 ALL.如图:
3. 选取命令 MANUFACTURE-NC-DRILL-LEGEND,弹出如下界面:
将 OUTPUT UNIT 改为 mm.
点击 OK,结果如图:
4,产生 DRILL TAPE 文件:选取 MANUFACTURE\NC\DRILL TAPE 弹出以下界面:
点击 RUN,则可产生需要的坐标文件,该文件位于工作目录下,后缀名.tap.
二. 生成 PCB 板各层的光绘文件.
假设 PCB 板的各层已经添加完毕.在 Allegro 的主菜单 Manufacture\Artwork 下选 General Parameters,并设定如下图:(注意:FORMAT 选项中,整数为 3,小数为 5)
在中把要生成光绘的层前选中(在前面打勾即可), 然后选择即可生成光绘.如下图
生成的光绘在项目的目录下.
三. 生成 PCB 的焊装文件
在主菜单下打开:File\Export\Placement 即可输出 Assemble 文件:***.TXT
只不过要注意:在原理图中没有而在 PCB 中加入的器件在这个文件中是没有的,比如焊装用的光标,只能手工加入或在原理图中就家进去.
小结.
建议以后做 PCB 时不论哪一步单位都以公制来做.这样可以减小错误,避免不必要的麻烦(因存在单位转换误差,建议在做结构图时用公制,布线时可以为英制,布线时如果结构图还需要更改,可以将公制换算成英制进行).
逻辑层和物理层:
在生成光绘文件时可能会有逻辑层和物理层的概念:我解释一下:
逻辑层是指 PCB 文件的每一个子项都可以认为是.比如 PCB 板的板边,顶层布线..
物理层是指具体的光绘的每层,比如:TOP_SILKSCREEN,TOP_SOLDERMASK.
一般的一个物理层由都由几个逻辑层叠加构成,比如
TOP 层布线层可能包括如下几个逻辑层:
∙Board geometry/outline
∙Via class/top
∙Pin/top
∙Etch/top
BOTTOM 层布线层可能包括如下几个逻辑层:
∙Board geometry/outline
∙Via class/top
∙Pin/top
∙Etch/top
TOP_SILKSCREEN.可能包括如下几个逻辑层:
∙Board geometry/outline
∙Ref des/silkscreen_top
∙Package geometry/silkscreen_top
BOTTOM_SOLDERMASK.可能包括如下几个逻辑层:
∙Board geometry/outline
∙Via class/soldermask_bottom
∙Pin/soldermask_bottom
同时一个逻辑层也可能被几个物理层使用,尤其是象:REG_FLASH,BOARD_OUTLINE.
总之,象CADENCE这样的大型软件,做PCB时一定要知道哪一个逻辑层放了什么东西,生成光绘时需要哪些,不需要哪些. 表16 字符尺寸、位置要求单位：mil
元器件标记通常情况丝印层 60 10 元件面，向上、向左
元器件标记高密度情况丝印层 50 8 元件面，向上、向左
元器件标记甚高密度丝印层 45 6 元件面，向上、向左。
