喷墨打印机剖析
喷墨打印机的原理结构
喷墨打印机的原理结构
喷墨打印机是一种常用的个人和办公打印设备，其原理结构是：
1. 墨盒：喷墨打印机使用墨盒储存墨水，墨盒一般分为黑色和彩色墨盒，彩色墨盒内有不同颜色的墨水。
2. 打印头：打印头是喷墨打印机的关键部分，通常包含数百至数千个微细的喷孔，每个喷孔负责喷射一滴墨水。
3. 控制电路：控制电路是打印机的核心部分，负责控制墨水喷射和打印头的移动。
4. 打印纸：喷墨打印机使用普通的打印纸来接收墨水喷射形成的图像或文本。
喷墨打印机的工作原理是通过控制电路将电信号传输到打印头，打印头根据电信号控制相应的喷孔喷射墨水。
墨水喷射出来后，飞到打印纸上，形成图像或文本。
为了得到高质量的打印效果，打印头需要在打印纸上快速移动，以将墨水均匀地喷射到正确的位置。
同时，墨盒中的墨水会逐渐消耗，需要定期更换。
喷墨式打印机原理
喷墨式打印机原理喷墨式打印机是一种常见的数码打印设备，它通过喷射墨水来将图像或文字印刷到纸张上。
喷墨式打印机的原理是利用墨水喷射技术，将墨水通过微小的喷嘴喷射到纸张上，形成图像或文字。
喷墨式打印机通常由墨盒、喷头、控制电路和打印平台等部件组成。
首先，墨盒是存放墨水的容器，通常分为彩色墨盒和黑色墨盒。
在墨盒中，墨水被保存在一定的压力下，以便通过喷头喷射到纸张上。
喷头是喷墨式打印机中最核心的部件，它包括了很多微小的喷孔，墨水通过这些喷孔被喷射到纸张上形成图像或文字。
现代喷头通常由微电机控制，可以精确地控制墨水的喷射位置和喷射量。
控制电路是喷墨式打印机的大脑，它负责接收计算机发送的打印指令，然后控制喷头的喷墨过程，以确保图像或文字能够准确地印刷到纸张上。
打印平台是承载纸张的部件，它可以向喷头的位置移动，以便喷头将墨水喷射到纸张上正确的位置。
在打印过程中，电脑发送打印指令到打印机，控制电路接收到指令后，会开始控制喷头喷墨，通过微电机精确地控制喷头的移动和墨水喷射位置，以确保图像或文字能够准确地印刷到纸张上。
喷墨式打印机的分辨率通常可以达到数百至数千点每英寸，能够打印出高质量的图像和文字。
喷墨式打印机的工作原理可以分为两种：热喷墨和冷喷墨。
热喷墨式打印机的喷头中有许多微小的墨水喷孔，墨水在打印时被加热至沸点，形成气泡并喷出来，将墨水喷到纸张上。
由于液体在加热后形成气体的体积迅速增大，因此气泡可以迅速扩大并将墨水喷射出来。
而冷喷墨式打印机则是利用压力将墨水从微小喷孔中喷出。
喷墨式打印机的墨水一般为水性，所以在打印的时候通过吹风和加热等手段加速墨水的干燥，这样就能够在不容易被指纹等物品擦去的情况下保存打印的图形或文字。
值得注意的是，喷墨式打印机的打印速度通常比激光打印机要慢，因为墨水需要在纸张上干燥，而且由于墨水喷头中的喷孔非常微小，容易堵塞，所以需要定期清洁和维护。
总的来说，喷墨式打印机通过喷射墨水的方式将图像或文字印刷到纸张上，利用墨盒、喷头和控制电路等部件的协作完成打印过程。
深度剖析：陶瓷喷墨打印机结构
深度剖析：陶瓷喷墨打印机结构深度剖析：陶瓷喷墨打印机结构⒈引言陶瓷喷墨打印机是一种广泛应用于陶瓷产品制造行业的打印设备。
本文将对陶瓷喷墨打印机的结构进行深度剖析，以便读者能够更好地了解其工作原理和内部组成。
⒉结构概述陶瓷喷墨打印机主要由以下几个组件组成：⑴喷头组件：包括喷头、喷嘴和喷墨电路等。
喷头是打印机的核心部件，负责将墨水喷射到陶瓷材料上。
⑵墨水供给系统：由墨盒、墨池和输墨管道等组成，用于储存和供给墨水。
⑶运动控制系统：包括电机、导轨、传动装置等，用于控制打印头的移动和精准定位。
⑷控制电路系统：由主控芯片、电源和信号处理模块等组成，负责控制整个打印机的运作。
⒊喷头组件详解⑴喷头结构：喷头通常由多个喷嘴排列成一排，墨水从喷嘴喷出。
喷嘴的数量决定了打印机的分辨率和打印速度。
⑵喷墨电路：喷墨电路通过控制墨水的喷射和停止，实现图案的打印。
它包括墨水供给通路、电磁阀和电磁驱动器等。
⒋墨水供给系统详解⑴墨盒：墨盒是储存墨水的容器，通常由可更换的墨盒构成。
墨盒的质量和设计直接影响打印质量。
⑵墨池：墨池用于暂时储存墨水，并通过输墨管道向喷头供给墨水。
⑶输墨管道：输墨管道连接墨池和喷头，将墨水从墨池输送到喷头。
输墨管道的材质选择和内部结构设计对墨水供给效果有影响。
⒌运动控制系统详解⑴电机：打印机使用步进电机或伺服电机来控制打印头的移动。
电机的类型和参数会影响打印机的定位精度和速度。
⑵导轨：导轨用于支撑和引导打印头的移动，通常采用线性导轨或滑轨。
导轨的质量和平整度对打印头的运动精度有影响。
⑶传动装置：传动装置通过传动带、丝杆、齿轮等将电机的旋转转换为打印头的线性移动。
传动装置的精度和可靠性会影响打印机的整体性能。
⒍控制电路系统详解⑴主控芯片：主控芯片是打印机的大脑，主要负责处理打印机的指令和数据，控制打印过程的各个环节。
⑵电源：电源为打印机提供工作所需的电能。
⑶信号处理模块：信号处理模块用于接收并处理打印机的输入信号，如打印指令、打印数据和传感器信号等。
喷墨打印机研究报告
喷墨打印机研究报告随着科技进步和社会发展，喷墨打印机作为新兴技术已经进入平民家庭和办公室，给人们带来了实实在在的好处。
本文旨在深入研究喷墨打印机，以及其在平民家庭和办公室中的作用，并提出相应的建议，以期能更好地使用喷墨打印机。
喷墨打印机是由墨水供给系统、驱动器系统和电控系统组成的电子产品。
利用其高精度的位图喷射和高精度的驱动器技术，喷墨打印机可以在纸张或其他载体上进行高质量的彩色印刷。
该设备可以打印出优质、立体和不易褪色的照片，可以打印出数字文本，甚至可以打印出来复杂的图案，如图表、表格、网页等。
在家庭中，喷墨打印机可以为家庭成员提供实用的打印服务，节省一定的人力和物力成本。
无论是学校的制作作业、家庭的印刷文档还是节庆的照片，它都能够提供高质量的打印服务，可以轻松完成任务。
在家庭中安装喷墨打印机，可以让业主及其家庭成员在熟悉的环境中进行打印，从而可以极大地提高工作效率。
在办公室中，喷墨打印机也有其重要作用。
首先，它可以大大提高办公室的打印效率，使企业快速处理大量文件，提高办公效率。
其次，由于喷墨打印机的印刷质量高，可以满足企业出版的要求，从而缩短出版的时间，节省成本。
此外，喷墨打印机也可以用于办公室的报表，演示文稿，会议资料等，从而使工作便捷准确。
为了充分利用喷墨打印机，必须采取适当的措施。
首先，在使用前，应正确安装和调试喷墨打印机，以便在正常使用时达到最佳性能。
其次，在购买喷墨打印机时，应选择合适的型号和性能，以满足购买者的实际需求。
最后，在使用喷墨打印机时，应做好维护工作，定期进行检查和保养，以保证喷墨打印机的使用寿命和性能。
本文从研究喷墨打印机的本质、应用场景及其正确使用的必要性出发，介绍了喷墨打印机的特点和应用场景，并且提出了使用喷墨打印机的注意事项。
希望本文可以为使用者提供参考，最大限度地利用喷墨打印机，为家庭和办公室提供更加优质的服务。

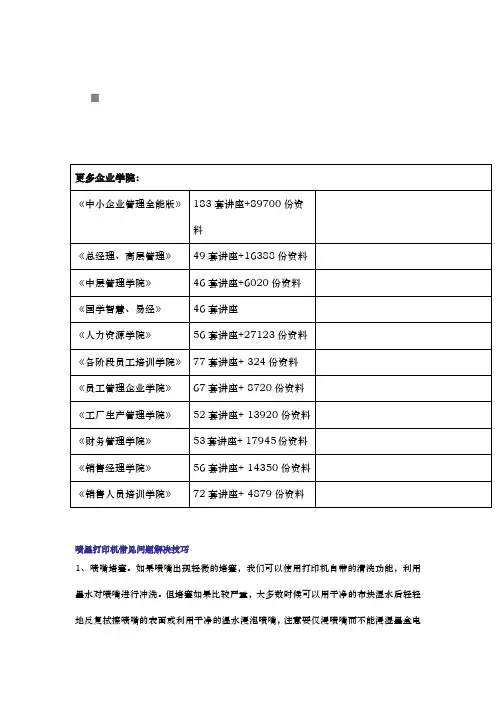

浅析喷墨打印机常见问题解决技巧
喷墨打印机常见问题解决技巧1、喷嘴堵塞。
如果喷嘴出现轻微的堵塞，我们可以使用打印机自带的清洗功能，利用墨水对喷嘴进行冲洗。
但堵塞如果比较严重，大多数时候可以用干净的布块湿水后轻轻地反复拭擦喷嘴的表面或利用干净的温水浸泡喷嘴，注意要仅浸喷嘴而不能浸湿墨盒电极。
2、喷嘴漏墨水。
有一次，我在打印文件时，发现只打了二行字纸上就有几滴墨水沾在那里，跟着就打不出字来，我拆下墨盒，发现喷嘴布满了墨水，就用布块将它拭去然后再装了进去，但还是漏墨，连续三次都如此。
我想了一会儿，才想起可能是我刚才注入墨水时用力过大而且所注入的墨水过多，于是就再次取下墨盒，打开漏墨那个颜色的孔，用小力甩去多余的墨水，然后用布块将它拭干净再装进打印机里，装进去后就恢复了正常。
3、卡纸。
在打印时如果出现卡纸，应拨去电源插头，拆下墨盒，然后小心地将纸取出。
注意：切勿在没拆下墨盒的情况下用力将纸取出，因为这样可能会造成打印机故障或损坏。
4、打出来的黑字不够黑。
相信不少的朋友都是用彩色墨盒来打黑字的，这就可能常常会遇到所打出来的字不够黑。
怎么办呢？我的打印机是佳能1000SP的，它是由红黄蓝三色构成的，用原装的墨水打黑字还挺黑的，但自从用了其它牌子的墨水后字就不怎么黑了，后来经过我对它的属性进行设置后情况就有了很大的好转，设置的方法如下（以佳能1000SP为例）：（1）、在即将打印文档前打开打印机属性对话框，将打印质量设为“高”（High）。
（2）、点击“Manual”，再点击“Set”，将三种颜色调深、调浓、调暗。
据有些朋友反映，他们用高分辨率的彩色喷墨打印机所打印出来的图片却不怎么清晰，这是为什么？又该如何解决？1、应用程序设置不正确。
在WORD的“工具”→“选项”→“打印”中，有一项“草稿输出”项，看看它有没有被选中，如果被选中，则不能打印出图片来，然后再看看它的“打印文档的附加信息”栏中的“图形图像”项是否被选中，如果没被选中，则选中它，否则同样打不出图片来。
喷墨打印机优缺点
1、打印照片效果好，打印机碳素墨水渗浸与纸浆内，字迹保持时间更长；
2、价格相对低；
3、低于激光机的辐射量、零臭氧；
4、体积小；
缺点：
1、打印速度慢，批量打印能力相对较之间），墨盒如果长时间不用会干 ；
3、容易堵头。
喷墨堵头的原因
1、打印头正常打印归位后密封不严或长时间放置，水份过度蒸发，导致墨粒干结在精细的打印头尖部，使墨水无法正常喷出。
2、不同墨水之间相互混用，产生化学反应，通常表现为常出现断线、颜色缺失、字迹模糊甚而无法正常打印等故障。
剖析大幅面喷绘技术
剖析大幅面喷绘技术喷绘机是喷墨打印机的另一种定义，现常指大幅面及超大幅面喷墨打印机。
喷绘机是一种大型打印机系列的产品，没有印刷、写真机清晰度高，但是现在推出的喷绘机，清晰度有很大的提高，打印精度可达到1440DPI。
喷绘机使用溶剂型或UV固化型墨水，其中溶剂型墨水具有强烈的气味和腐蚀性，在打印的过程中墨水通过腐蚀而渗入到打印材质的内部，使得图像不容易掉色，所以具有防水、防紫外线、防刮等特性。
下面，东莞基汇为大家浅显地分析大幅面喷绘技术。
喷绘机按幅面可分为两种：大幅面喷绘机（LF：Largeformat）和超大幅面喷绘机（VLF:verylargeformat）。
大幅面喷绘机其幅宽在一米左右，利用染料性（DyEBASED）墨水喷绘，分辨率较高（可达600-1000DPI），可喷绘至高光相纸产生相片效果。
但由于受油墨性能限制，产品不防水、不防紫外线，必须后期覆膜或涂层，适用于效果图及小样等。
超大幅面喷绘机的幅宽在3米以上，它利用颜料性（PIGMENT-BASED）油墨喷绘，主要面对户外巨幅广告市场，分辨率能满足户外要求（通常24-70DPI即可完全满足户外需求）。
由于采用的喷绘技术及油墨的不同，对承印物的要求也不同。
有些喷绘机限定承印物品牌及类型，有些不限定。
有些喷绘机要求后期涂层，有些喷绘机的产品可直接应用于户外。
另外，由于颜料油墨与染料油墨的色域不同，颜料油墨的色域比染料油墨的色域要窄得多，故采用颜料油墨的超大幅面喷绘机对于色彩的真实再现性在一段时期内还达不到小型写真机的水平。
从这一点来说，选购设备更重要的是看最终的客户群。
喷绘机按采用喷绘原理的不同可分为气刷式和压电式两类。
气刷式喷绘机是大幅面喷绘机最早采用的形式。
该类喷绘机推出时间相对较早，技术相对成熟，机器的故障率也相对较低。
该类设备在制作超大幅面作品时，色彩过度柔和，密度较均匀。
但文字和线划虚糊，同时由于受油墨限制，后期需要涂层或覆膜，且拼接经常出现色差。
佳能、爱普生、惠普喷墨技术剖析
佳能喷墨打印技术剖析彩色喷墨打印主要有高温高压式打印和常温常压式打印两种方式，佳能的气泡技术（Bubble Jet）即是前一种方式的代表之一。
从下面对佳能彩色喷墨打印技术的介绍中，我们就会对彩色喷墨打印技术所暗藏的种种秘技形成一个初步的了解。
如何实现喷墨打印以佳能最新的气泡技术为例，其工作原理是(参见图1)：通过喷墨打印头（喷墨室的硅基底）上的电加热元件（通常是热电阻）使喷墨室在3微秒内急速升温到300℃，喷嘴底部的墨水因而汽化并形成气泡，蒸汽膜将墨水和加热元件隔离，以避免将喷嘴内全部墨水加热；加热信号消失后，受热陶瓷表面开始降温，但残留余热仍促使气泡在8微秒内迅速膨胀到最大，由此产生的压力压迫一定量的墨滴（很小，只有人一滴眼泪的百万分之一左右）克服表面张力快速挤压出喷嘴；随着温度继续下降，气泡开始呈收缩状态，喷嘴前端的墨滴因挤压而喷出，后端因墨水的收缩而使墨滴开始分离；气泡消失后，墨水滴与喷嘴内的墨水就完全分开，从而完成一个喷墨的全过程--喷到纸上的墨水的多少可通过改变加热元件的温度来控制，从而最终达到打印图像的目的。
注：佳能的星形喷嘴的加热点离喷嘴前端更近，这有利于对墨滴形状与落点的控制及缩短喷射的时间。
图1当然，以上原理介绍只是一种"慢镜头"似的演示，实际的打印喷头加热及墨水喷射过程都是在相当高的速度中完成的，从加热、气泡的生成、气泡的消失直至准备下次喷射的整个循环只耗时140～200微秒，也正是这样的速度才使佳能彩色喷墨打印机最终得以实现高速打印。
如何提高打印质量喷墨打印方式属于单色抖动输出模拟灰度，其质量主要取决于打印机在黑白文本和彩色图像输出中的分辨率、灰度、色彩层次、饱和度和色温等多种参数。
所以，打印质量的提升除了通过提高打印分辨率之外，还可通过增加墨水色彩数、减小墨滴尺寸、采用先进的算法软件控制墨滴落点、改善墨水性能和使用专用打印纸张等多种途径来实现－－实现高品质喷墨打印输出是一个需要硬件和软件性能全面增强的系统工程。
爱普生打印机结构剖析（机械部分）
第一节喷墨打印机工作原理介绍一、EPSON打印机采用压电式的改进型——多层压电式概况介绍EPSON采用独创的多层压电式（MACH）喷墨技术，这种方式在色彩稳定性上显示了优异的性能。
采用墨盒与喷头分离的结构，耗材相对比较低廉，是目前国内市场四大品牌中占有率最大的品牌。
也是市场上的主流打印机。
但是在喷墨打印机中，喷头、墨盒及其相应的墨水循环系统是最为关键的部件，这是它区别于针式打印机和其它击打式打印机的主要部分，并且喷墨打印机最常见的故障是“堵头”或打印不畅。
其主要故障源都在这几个关键部件中。
喷头结构如上图所示。
由MLP、空间、墨水供给管、震动板、过滤器、喷嘴板和喷嘴组成。
其中MLP（Multilaver Piezoelectric)是多层压电元件；空间用于储存由墨盒而供给的墨水；过滤器对墨水起过滤作用。
压电式喷墨打印机的原理如上图所示。
喷头内装有墨水，在喷头上下两侧各装有一块压电晶体，在压电晶体上施加脉冲电压，使其变形后产生压力，从而挤压喷头喷出墨滴，每个喷头上的压电体通过电路连到打印机数据形成电路。
所有喷嘴的喷墨管道连到一个墨水盒，为了避免墨水干涸及灰尘堵塞喷嘴，在喷头部装有一块挡板，不打印时盖住喷嘴，在喷嘴的头部还有一块保持“恒温的喷嘴导致孔板，用以保持喷嘴头部的温度不变，从而使打印出来的点阵大小不受环境温度的影响。
以下分为平常状态和喷”射状态予以叙述。
1）平常状态 在平常状态时，附着在空间背上的MLP元件没有施加电荷，内部空间的墨水压力保持在恒定水平。
2）喷射状态 在喷射状态时，打印数据信号施加到特定的喷嘴控制器上，以选择用于打印的喷嘴，驱动电压逐渐的给MLP元件充电，MLP元件下压使震动板弯曲，形成对空间的压缩力，迫使空间的墨水由喷嘴射出。
空间的墨水注入和喷出都是根据空间的变化进行的。
当执行初始充墨式喷墨清洗操作时，空间的墨水要通过吸墨泵抽空。
在喷墨打印头驱动板上设置有温度传感器以监测温度。
第11章11.1节 喷墨打印机的整机结构(组成结构).
课堂听讲、 课后复习！
才会感觉到知识 不断地升华！
本小节学习 结机的结构及原理
品牌：EPSON 型号：PHOTO 700-710-720
第11章 喷墨打印机的结构及原理
四、喷墨打印机电路结构示意图
喷墨打印机 各部件的具体功能：
（7）字车电机：驱动字车左 右移动。 （8) 星形轮: 将打印好的纸推 送出打印机。 （9）清洁机构:与墨泵相连， 吸走清洗打印头时产生的废墨。 （6）光栅：一根透明薄片上，刻画着 无数个细线，穿过安装在字车上的光电 传感器，用来检测字车走动的位置及距 离。
（10）喷墨打印头：通常简称 为喷头，是喷墨打印机中最重 要的一个元器件，负责将墨点 喷到纸上，由点形成线，线组 成面、组成文字或图像。
第11章 喷墨打印机的结构及原理
五、喷墨打印机打印头及字车组件结构示意图
喷墨打印机 各部件的具体功能：
字车 组件
（1）字车组件：运载打印头及 墨盒运行的部件。
（2) 字车导杆: 字车被安装在字 车组件的传动导轩上。
第11章 喷墨打印机的结构及原理
惠普 HP 喷墨打印机的整机外开形结构示意图
第11章 喷墨打印机的结构及原理
二、部分组件的作用
1、外壳的作用：
是保护打印机内部的装置。
2、控制面板的作用：
是供用户对打印机进行各种控制。
3、托纸架的作用：
是支撑装入的打印纸，托纸架通常 安装在打印机后部的插槽中。
有记吗？
（3）同步皮带:与字车固定在一 起，由字车电机驱动，左右移动 字车组件。 （5）走纸轮：纸从搓纸轮送来后，由 走纸轮输送向前，推至到打印区域。 （4）喷头数据线：将喷头与打 印机主板相连，向喷头发送打印 信号。
喷墨打印头结构原理
喷墨打印头是喷墨打印机的核心部件，它负责将墨水喷射到纸张上形成图像或文字。
喷墨打印头的结构原理如下：
1. 墨水喷射器：喷墨打印头上有多个墨水喷射器，每个喷射器对应一个墨水颜色。
墨水喷射器由微小的喷孔组成，墨水通过这些喷孔被喷射到纸张上。
2. 墨水供给系统：喷墨打印头需要墨水供给系统提供墨水。
墨水供给系统通常由墨盒或墨囊组成，墨水通过管道输送到喷墨打印头的墨水喷射器。
3. 控制电路：喷墨打印头上有控制电路，负责控制墨水的喷射。
控制电路接收打印机发送的打印指令，根据指令控制墨水的喷射频率和喷射量。
4. 热能发生器：喷墨打印头中的墨水喷射器通常是热能发生器。
热能发生器通过加热墨水，使其迅速蒸发形成气泡，气泡的压力将墨水喷射出来。
5. 墨水喷射控制：墨水喷射控制是喷墨打印头的关键技术之一。
通过控制墨水喷射的时间和喷射量，可以实现不同颜色和灰度的打印效果。
总的来说，喷墨打印头通过墨水喷射器、墨水供给系统、控制电路和热能发生器等组成，实现墨水的喷射和控制，从而完成打印任务。
深度剖析：陶瓷喷墨打印机结构
深度剖析：陶瓷喷墨打印机结构陶瓷喷墨打印机的发展迅速是一个不争的事实，放眼陶业内，早已是处处皆是喷墨打印机的现状，到现在为止市场上已经有超过十个品牌分别占有不同市场了，由于不同品牌推出的时间不同，设计的侧重点有异，再加上不同品牌有不同的经验。
所以到目前为止，不同品牌的机器的外形、结构是不一样的，有的还相差很大，为意欲购买和使用喷墨机的业内人士带来一些困扰，但万变不离其宗，一般来说，喷墨机结构无非就是那几大部分，在此，东莞基汇将多年来对这一设备的研究做一次系统梳理，希望能给读者提供参考。
一、瓷砖输送机构它主要由电机(一般是伺服电机，也有用普通电机加编码的)、减速机、主动辊筒、从动辊筒、送砖皮带(一般是平皮带)，送砖平台等组成。
这里要说明的是，在皮带的选择方面，除了如辊筒印花机皮带的高精度、高强度、耐温性、耐疲劳等性能要求外。
由于喷墨机所用的墨水是由多组分的有机溶剂加无机色粉组成。
而到目前为止，不同品牌推出的墨水采用的溶剂是有所不同的。
因此，要尽量选用抗溶剂能力强、范围宽的皮带(特别是表层)。
否则会因为皮带表面的变形而影响精度，或者降低皮带的使用寿命(正常一般为2~3年)。
在平台的设计方面，它主要的技术要求与辊筒机差不多：平整、耐磨、耐腐蚀。
目前，不同的品牌的平台设计有所不同，有的是直接使用原辊筒机的平台(一般是不锈钢)，如System、希望、CRETAPRINT等。
有的是用钢件焊接再机加工而成，如DURST、新景泰(彩神)等。
前者轻巧美观，后者稳重可靠，各有优点。
二、喷头系统喷头是目前陶瓷喷墨打印机最核心、所占成本最高、最重要、技术含量最高的部件。
由于数码喷绘技术在陶瓷喷墨机出现前已经在其他行业应用多年。
所以国际上喷头的品类是很多很常见的，广告画、标语机、写真机、办公用的喷墨机等都有使用。
但由于陶瓷墨水的特殊性(之前的一般是有机墨水，密度低、分散性好)和陶瓷喷墨机的工作环境较恶劣，所以，不是所有喷头都适用于陶瓷喷墨机。
EPSON打印机结构剖析
EPSON打印机结构剖析（电路部分）第一节EPSON打印机电路部分结构划分在这里我们以EPSON STYLUS 800为典型例子介绍EPSON打印机电路部分。
EPSON STYLUS 800电路部分分为：主控板（C106主板）部分及电源（C106PSB/PCE板）部分。
一、主控板C106主控板是STYLUS 800喷墨打印机的主要控制及驱动电路，C106主控板由以下电路组成。
1）CPU（ICI）：采用8位TMP96C141F--20；2）门阵列电路（IC3）：采用E05A85EB芯片。
该电路包括：MMU（储存管理单元）、IFU（接口控制单元）、PCU（I/O端口控制单元）和打印头控制单元（2个通道：HCU1，HCU2）；3）可编程ROM（IC4）：IM EPROM，用于监控程序；4）CGROM （IC7/IC8）：用作字库，IC7：8M主ROM，用于欧洲版本；IC*：4M主ROM，用于美国太平洋版本；5）ROM（IC5）：1M PSRAM；6）EEPROM （IC10）：1K（64*16位）EEPROM，3条串行总线；7）字车电机驱动器（IC13）：采用混合集成电路SMA7024MEL，恒流单极驱动。
8）输纸器电机驱动器（QM1）：采用混合集成电路SMA6501，恒流单极驱动。
9）存储器EEPROM（IC10）：用于存储打印机特定参数，如打印机械系统控制参数、错误设置参数和用于保护喷头的特殊计数二、电源电源有两种：一种是C106PCB板用于120V AC输入；另一种是C106PSE板用于220V--240V AC输入。
它们都是把交流电输入电压转换为+5V和+35V两组直流稳定电压。
+5V供给C106V主控板逻辑电路、检测传感器（如原位传感器和纸尽传感器）、输纸电机的锁定电压。
+35V用于供给字车电机、输纸电机和喷头的驱动。
三、控制电路：除电源外，整体控制与驱动电路方框图如上图所示。
它的主控电路是以8位CPU TMP96C141为核心的一个完整的计算机。
喷墨打印机全面剖析第五篇 墨盒芯片破解篇
喷墨打印机全面剖析第五篇墨盒芯片破解篇第五篇：墨盒芯片破解篇当每一个人初踏这个门栏，尝试使用打印机的那一天，是多么希望得到帮助，得到指导，得到学习机会。
就是已经取得比较成功的朋友，也会感到前面的道路还很漫长。
我们也不要忘了这走过的路程中，取得的成绩，是千万喷友智慧的结晶，是众多朋友的支持。
正因为这样，详细探讨喷墨打印机以及墨盒灌墨和连续供墨，大家共同参与，共同探讨，使用好手中武器，很有必要。
一是为了提高，二是方便新手，三是便于查找，本篇是：第五篇：墨盒芯片破解篇一、对墨盒芯片的认识二、墨盒无芯片的喷墨打印机在显示“墨尽”以后的处理办法。
三、墨盒有芯片的喷墨打印机在显示“墨尽”以后的处理办法。
（1）手工调换方法（2）软件对墨盒芯片刷新。
永久“满”的情况（3）刷卡器。
（4）永久芯片。
（5）多方法的运用四、出现的一些问题的处理办法五、各机型的“墨满”处理范例此主题相关图片如下：一、对墨盒芯片的认识近几年爱普生在新出的喷墨打印机中,几乎都在墨盒上面装了一个所谓“智能芯片”，又叫IC芯片，相似电话卡，记录墨水消耗量。
最近几年先后推出的爱普生喷墨打印机（型号有680、790、870、875DC、890、895、810、830、830U、900、915、925、950、1270、1290、2100、C41、C60、C61、C63、C80等）全部都在墨盒上带有智能芯此主题相关图片如下：此主题相关图片如下：当打印机认为墨水“用尽”的时候，红灯闪亮，即停止打印。
即使黑色或彩色其中一只墨盒还显示有墨水，打印机也要停止工作，就是你把显示“墨尽”个墨盒取出填充墨水满后装入打印机，它也不会认这个墨盒。
但是，如果用一只新的芯片调换在显示“墨尽”的这个墨盒上，打印机会显示“墨满”，认为你“更换”了一个新墨盒，当然它也就照样打印了。
如果将显示“墨满”墨盒上芯片重新刷新，也可以让打印机认为是“更换了新墨盒”，也照样打印。
如果将新的芯片用胶带贴在打印机墨车的芯片对位弹簧上，也就是只装芯片不装墨盒，打印机还是会照样打印，注意，它是真打印哦，无非只是白纸进、白纸出。
喷墨打印机喷墨工作原理
喷墨打印机喷墨工作原理喷墨打印机是一种常见的打印设备，被广泛应用于家庭和办公场所。
它通过喷射墨水将图像和文字打印在纸张上。
本文将详细介绍喷墨打印机的喷墨工作原理。
一、喷墨打印机的喷墨系统喷墨打印机的核心部件是喷墨系统，它包括喷头、墨水盒、墨水管路等组成。
喷头负责将墨水喷射到纸张上，通过墨水管路从墨水盒中获得墨水供给。
二、喷头构造喷头是喷墨打印机的精华部分，它由许多微小的喷孔组成，每个喷孔都可以独立控制。
这些喷孔极其细小，直径约为十几微米。
喷头通常由电热和压电两种技术实现，电热喷头采用热膨胀原理，压电喷头则是利用压电材料的物理特性。
三、墨水喷射原理墨水喷射原理是喷墨打印机喷墨的核心机制。
喷墨系统会向喷孔提供一定的电压信号，以启动喷墨过程。
当信号到达喷孔时，喷孔内的墨水会被加热或挤压，形成液体的墨滴。
墨滴从喷孔中高速喷出，并通过重力和空气流动的作用，飞向纸张并在上面附着形成图像或文字。
四、墨水供给系统墨水在喷墨过程中消耗较快，所以喷墨打印机需要一个墨水供给系统。
墨水盒是存放墨水的容器，通过墨水管路将墨水输送到喷头。
墨水供给系统需要确保墨水的稳定供应，以保证打印质量。
五、喷墨控制技术喷墨打印机还需要一种喷墨控制技术来确保喷墨的准确性和精确性。
这种技术会根据打印需求控制每个喷孔的喷墨时间和喷墨强度，从而实现复杂的图像和文字打印。
六、喷墨打印机的特点喷墨打印机以其打印速度快、成本低、打印效果好等特点而受到广泛的欢迎。
与传统的针式打印机相比，喷墨打印机具有更高的分辨率和更精细的打印效果。
同时，喷墨打印机还可以打印彩色图片，满足不同打印需求。
结语：喷墨打印机是一种利用墨水喷射技术进行打印的设备。
通过喷头将墨水喷射到纸张上，形成图像和文字。
它的喷墨工作原理涉及喷头、墨水喷射、墨水供给系统等多个方面，通过高精度的喷墨控制技术实现打印。
喷墨打印机具有打印速度快、打印质量好等特点，被广泛应用于各个领域。
喷墨打印机全面剖析第二篇 墨盒灌墨填充篇
喷墨打印机全面剖析第二篇当每一个人初踏这个门栏，尝试使用打印机的那一天，是多么希望得到帮助，得到指导，得到学习机会。
就是已经取得比较成功的朋友，也会感到前面的道路还很漫长。
我们也不要忘了这走过的路程中，取得的成绩，是千万喷友智慧的结晶，是众多朋友的支持。
正因为这样，详细探讨喷墨打印机以及墨盒灌墨和连续供墨，大家共同参与，共同探讨，使用好手中武器，很有必要。
一是为了提高，二是方便新手，三是便于查找，本篇是：第二篇墨盒灌墨填充篇提纲：1、墨盒的分类。
2、墨盒基本结构。
(1)有气孔的墨盒。
(2)无气孔的墨盒3、墨水填充方法（1）、爱普生的墨盒主要填充方法：（2）、佳能墨盒主要填充方法：（3）、惠普墨盒的填充方法。
（包括联想等带喷头的墨盒）( 4 )、利蒙墨盒填充方法4、墨盒的保管、5、墨盒的选购一、墨盒的分类。
墨盒有多种分类的方法，从填充墨水方法角度上将墨盒分类的话那就简单：就是“有气孔墨盒”和“无气孔墨盒”两大类。
当然,也可以分为“带喷头墨盒”和“不带喷头墨盒” 两大类。
下面还是以有气孔墨盒、无气孔墨盒来说。
当然, 墨盒的分类也可以分为“带喷头墨盒”和“不带喷头墨盒” 两大类。
但是，为了从灌墨水和连续供墨上，方便集中方法和道理，还是以“有气孔墨盒”、“无气孔墨盒”分类来说。
1、有气孔的墨盒：有气孔墨盒主要指墨盒上面有通气孔，墨水喷射后通过通气孔及时补充空气进去，达到气压平衡，如果把气孔堵死，那么就不能正常打印，有气孔墨盒一般分为有填充物和无填充物墨盒两大类型。
有填充物既指墨盒体内有海绵，（少数墨盒使用纤维）用来吸收存储墨水，使墨水的整体重量不至于全部压在喷头上，这样的墨盒如果没有填充物，那么墨水会从喷嘴处漏掉。
4大打印机厂家的墨盒都有这样的墨盒，尤其是利蒙和佳能的墨盒基本都是这样的墨盒，惠普的全部彩色墨盒和部分黑色墨盒也是这样的墨盒，（极个别不常见的机型除外）爱普生绝大多数墨盒也是属于这类墨盒，有填充物的墨盒占了墨盒总量的80%以上。
喷墨打印机全面剖析第五篇 墨盒芯片破解篇
喷墨打印机全面剖析第五篇墨盒芯片破解篇第五篇：墨盒芯片破解篇当每一个人初踏这个门栏，尝试使用打印机的那一天，是多么希望得到帮助，得到指导，得到学习机会。
就是已经取得比较成功的朋友，也会感到前面的道路还很漫长。
我们也不要忘了这走过的路程中，取得的成绩，是千万喷友智慧的结晶，是众多朋友的支持。
正因为这样，详细探讨喷墨打印机以及墨盒灌墨和连续供墨，大家共同参与，共同探讨，使用好手中武器，很有必要。
一是为了提高，二是方便新手，三是便于查找，本篇是：第五篇：墨盒芯片破解篇一、对墨盒芯片的认识二、墨盒无芯片的喷墨打印机在显示“墨尽”以后的处理办法。
三、墨盒有芯片的喷墨打印机在显示“墨尽”以后的处理办法。
（1）手工调换方法（2）软件对墨盒芯片刷新。
永久“满”的情况（3）刷卡器。
（4）永久芯片。
（5）多方法的运用四、出现的一些问题的处理办法五、各机型的“墨满”处理范例此主题相关图片如下：一、对墨盒芯片的认识近几年爱普生在新出的喷墨打印机中,几乎都在墨盒上面装了一个所谓“智能芯片”，又叫IC芯片，相似电话卡，记录墨水消耗量。
最近几年先后推出的爱普生喷墨打印机（型号有680、790、870、875DC、890、895、810、830、830U、900、915、925、950、1270、1290、2100、C41、C60、C61、C63、C80等）全部都在墨盒上带有智能芯此主题相关图片如下：此主题相关图片如下：当打印机认为墨水“用尽”的时候，红灯闪亮，即停止打印。
即使黑色或彩色其中一只墨盒还显示有墨水，打印机也要停止工作，就是你把显示“墨尽”个墨盒取出填充墨水满后装入打印机，它也不会认这个墨盒。
但是，如果用一只新的芯片调换在显示“墨尽”的这个墨盒上，打印机会显示“墨满”，认为你“更换”了一个新墨盒，当然它也就照样打印了。
如果将显示“墨满”墨盒上芯片重新刷新，也可以让打印机认为是“更换了新墨盒”，也照样打印。
如果将新的芯片用胶带贴在打印机墨车的芯片对位弹簧上，也就是只装芯片不装墨盒，打印机还是会照样打印，注意，它是真打印哦，无非只是白纸进、白纸出。
喷墨打印机的喷头结构及工作原理
图5．6所示采纳的是一体化结构，其中，海绵用于存储，信号触点用于和逻辑电路板的连接，网状墨水过滤器用于过滤墨水中的杂质与尘埃。
64个喷嘴自上而下排成一列(见图5．7)，间距为o．07mm，加热信号由8个横向的COM信号和8个纵向的照G信号组成的矩阵操纵。
其中，COM信号与喷嘴加热器的鼓励电源连接，SEG是接地信号，仅当COM信号和SEG信号同时有效时，所选中的喷嘴上的加热板才被刹时加热，使喷嘴处产动气泡，将墨水喷出。
喷墨打印机的喷头分解图及内部结构喷嘴与加信号的排列方式图5．8所示为一种喷头，它采纳压电器件驱动。
图5．9所示为喷墨经常使用的一些喷孔形式。
为取得更小的墨滴体积，以达到更高的分辨率，喷墨喷孔的内径已变得愈来愈小。
例如，为喷出14pl的墨滴，喷嘴的内径应为30 um为喷出10 pl的墨滴，喷孔的内径应为20 um。
这种小喷头打印机喷头压电结构|喷嘴排列|喷嘴结构喷墨打印机喷孔形式喷孔普遍采纳激光磨削法制作。
由于液体表面张力特性的限制，目前喷墨的最小墨滴直径一样只能达到30 um。
喷射熔融材料的喷头一样由不锈钢喷头堆组成，这些喷头堆由经多层光化学加工的不锈钢片在高温下熟结或焊接而成。
经常使用喷墨打印机的的要紧技术参数如表5．1所示。
其中，打印分辨率(printing res0lution，又称为解析度)是打印机最强调的性能指标，是衡量打印质量的一个重要标准。
打印分辨率一样包括纵向和横向两个方向．它的具体数值大小决定了订印成效。
打印分辨率的表示方式有如下几种。
经常使用喷墨打印机喷射技术参数(1)每一英寸(1in＝25．4mm，下同)上能打印的墨点数，单位为dpi，这是最多见的一种分辨率表示方式。
dpi的数量愈大，分辨率愈高。
(2)相邻喷嘴的间距(nozzle pitch)，单位为um，例如xAAR公司有些喷头参数即采纳的此种表示方式。
喷嘴的间距愈小，分辨率愈高.(3)喷嘴密度(nozzle density)，它用每一英寸上的喷嘴数(nozzles per inch)来表示，单位为npi。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章
(5) 购买喷墨打印机时应检查是否有保修卡，资料 是否完整，这样才能保证使用和维护方便。
(6) 购买喷墨打印机要注意耗材，如墨水、纸张等， 看耗材是否容易买到。此外，有的打印机要求使用高质 量的纸张，如复印纸，其成本较高。
7.2.2 喷墨打印机的基本工作原理 喷墨打印机的喷墨技术有连续式和随机式两种，目
前采用随机式喷墨技术的喷墨打印机已逐渐在市场上占 据主导地位。
随机式喷墨技术的喷墨系统所供给的墨滴只在需要 印字时才喷出，它的墨滴喷射速度低于连续式喷墨技术， 但可通过增加喷嘴的数量来提高印字速度。随机式喷墨 技术常采用单列、双列或多列小孔，一次扫描喷墨即可 印出所需印字的字符和图像。
第七章
(2) 购买喷墨打印机的另一个关键是看它的打印速度。 如果主要用于打印汉字，则应该看它的汉字打印速度。 汉字打印速度与接口和是否有内置字体有关，目前市场 上打印机产品常见的接口类型为并行接口和USB接口， 其中USB接口的速度较快。
(3) 按照用途和打印幅面选择合适的打印机。如果需 要在灯箱布、幻灯胶片等多种介质上打印，则应选择能 打印该介质的喷墨打印机。最大打印幅面就是指喷墨打 印机所能打印的最大纸张幅面。目前，喷墨打印机的打 印幅面主要有A4、B5等。
第七章
2. 电气结构 BJ型喷墨打印机的电气部分主要由主控制电路、驱 动电路、传感器检测电路、接口电路和电源部分构成。 1) 主控制电路 主控制电路主要由微处理器单元、打印机控制器、 只读存储器(ROM)、读/写存储器(RAM)组成。ROM中 固化了打印机监控程序、字库；RAM 用来暂存主机送 来的打印数据；打印机控制器和接口电路、传感器检测 电路、操作面板电路、驱动电路连接，用以实现接口控 制、指示灯控制、面板按键控制、喷头控制、走纸电机 和字车电机控制。
许多计算机外设厂家都投入大量资金集中力量发展 随机式喷墨打印机。其中气泡式喷墨技术发展较快，如 图7-1所示，其喷墨过程可分为七步。
第七章
喷嘴
墨水 加热元件 加热元件 产生气泡
墨水汽化
气泡膨胀
蒸气凝聚 气泡收缩
墨水颗粒弹出
图7-1 随机式喷墨原理
第七章
(1) 在未接收到加热信号时，喷嘴内部的墨水表面 张力与外界大气压平衡，处于平衡稳定状态。
7.3.1 喷墨打印机的选购 由于喷墨打印机的价格低于针式打印机，印字质量
较好且工作噪声低，因此已成为家用和办公的首选打印 机。
(1) 选购高质量的喷墨打印机主要应考虑喷头和分 辨率。喷墨打印机的关键是喷头，喷头质量的好坏决定 了打印机的打印速度和打印效果。墨水用完以后要立即 更新喷头，这就如同购买了新的打印机。分辨率高低与 价格关系很大，要根据不同的用途选择不同的分辨率。
第七章
2) 清洁机构 BJ型喷墨打印机中均设有清洁机构，其作用是清 洁和保护喷嘴。清洗喷嘴的过程比较复杂，包括抽吸 和擦拭两种操作。抽吸是借助于防止喷嘴内的墨水干 涸与泄漏的橡皮盖实现的，具体过程为利用与喷头相 连的泵单元的抽吸作用，将喷嘴中的残余墨水排到废 弃墨水吸收器中，目的是用新的墨水替换含有气泡和 杂质的残余墨水，保证打印质量。擦拭则通过擦刷在 喷嘴表面的移动，去除喷嘴表面的残存墨水和纸纤维， 达到清洗喷嘴表面的目的。
第七章
(4) 按打印机的分辨率不同，喷墨打印机可以分为 低分辨率、中分辨率和高分辨率打印机。目前一般喷 墨打印机的分辨率均在600×600 dpi以上。 7.1.2 喷墨打印机的特点
喷墨打印机具有以下特点： (1) 分辨率一般在600 dpi以上，高档彩色喷墨打印 机的分辨率可达2400 dpi。高分辨率彩色喷墨打印机打 印出来的图片已经逼近照片的分辨率。
(6) 墨水传感器。此传感器是薄膜式压力传感器，用 于检测墨盒中是否有墨水。
第七章
4) 接口电路 微机和打印机是通过接口相连接的，一般为并行接 口，也可选用RS-232串行接口(属选配件)。 5) 电源 电源一般输出三种直流电压，＋5 V用于逻辑电路， 还有两种高压分别用于对喷头加热和驱动电机。
第七章
第七章
(5) 加热元件的表面温度继续下降，气泡开始收缩。 墨水前端因挤压而喷出；后端因墨水的收缩使喷嘴内的 压力减小，部分墨水被吸回喷嘴内，墨水滴开始分离。
(6) 气泡进一步收缩，喷嘴内产生负压力，气泡消 失，喷出的墨水滴与喷嘴完全分离。
(7) 墨水由墨水缓存器再次供给，恢复平衡状态。
第七章
7.3 喷墨打印机的选购和安装使用
8.5/2.6
32 KB USB
Photo 950 2880×1440 6 色 2 A4
8.8/8.2
256 KB USB/并口
DeskJet 450 1200×1200 4 色 2 A4
9/8
16 MB USB
DeskJet 9300 2400×1200 6 色 4 A3
14/11
8 MB USB/并口
第七章
(3) 字车初始位置传感器。当打印机开机或接到主机 的初始信号或回车换行时，字车就返回左边初始位置(复 位)。该传感器用于检测出现上述情况时字车能否复位， 其传感器也是光电传感器。
(4) 墨盒传感器。墨盒传感器用于检测墨盒是否安装 或安装是否正确，所用的传感器也是光电传感器。
(5) 打印头内部温度传感器。此传感器为一个热敏电 阻，用于检测气泡喷头的温度，使其处于最佳温度。当 温度降低时，经热敏电阻测出后，由升温加热器加热打 印头。
第七章
3) 传感器检测电路 传感器检测电路主要用于检测打印机各部分的工 作状态。喷墨打印机中一般有以下几种检测电路： (1) 纸宽传感器。纸宽传感器附在打印头上，进纸 后，打印头沿着每页的上部横扫，测出纸宽，以避免 打印到压纸辊上。此类传感器一般为光电传感器。 (2) 纸尽传感器。纸尽传感器用来检测打印机是否 装纸，或在打印过程中发现纸用完以后将此消息反馈 给控制电路，所用传感器为光电传感器。
第七章
第七章 喷墨打印机
7.1 喷墨打印机的分类和特点 7.2 喷墨打印机的组成和基本工作原理 7.3 喷墨打印机的选购和安装使用 7.4 喷墨打印机的维护 思考与练习七
第七章
7.1 喷墨打印机的分类和特点
7.1.1 喷墨打印机的分类 (1) 按所用墨水的性质不同，可将喷墨打印机分为
水性喷墨打印机和油性喷墨打印机。水性喷墨打印机 所用的墨水是水性的，因此喷墨口不容易被堵塞，打 印效果较好。油性喷墨打印机所用的墨水是油性的， 沾水后也不会扩散，但是喷墨口容易被堵塞。
(7) 彩色喷墨打印机用户一般都喜欢打印色彩鲜艳， 而目前许多厂商生产的彩色喷墨打印机都采用标准调色 板，打印彩色文字时某些色彩不完整，因此在选购时要 注意测试。
下面将各种典型喷墨打印机的技术指标列于表7-1， 便于用户参考选购。
第七章
表7-1 典型喷墨打印机主要性能比较
厂商
爱普生(EPSON) 爱普生(EPSON) 爱普生(EPSON) 爱普生(EPSON) 惠普(HP) 惠普(HP) 惠普(HP) 惠普(HP) 佳能(CANON) 佳能(CANON) 佳能(CANON) 佳能(CANON) 联想 联想 联想
第七章
3) 字车部分 喷墨打印机的字车部分和针式打印机相似，字车 电机通过齿轮的传动作用使字车引导丝杠转动，从而 带动字车在丝杠的方向上移动，实现打印位置的变化。 当字车归位时，引导丝杠再次转动并推动清洁机构齿 轮，完成清洗工作。 4) 走纸部分 走纸部分是实现打印中纵向送纸的机构，通过此 部分的纵向送纸和字车的横向移动可实现整张纸打印。 走纸电机通过传动齿轮驱动一系列胶辊，在胶辊摩擦 作用下将打印纸输送到喷嘴下，完成打印操作。
产品型号
分辨率/dpi
色彩数
墨盒配 置/个
打印 幅面
黑白/彩色打印 速度/ppm
缓存大小
接口类型
Stylus C41 1440×720 4 色 2 A4
12/5.4
12 KB USB/并口
Stylus C43 2880×720 4 色 2 A4
12/5.4
12 KB USB/并口
Photo 925 1440×720 6 色 2 A4
InkJet 2230 1200×600 6 色 4 A4
15/14
16 MB USB/并口
InkJet 3000 2400×1200 6 色 4 A4
14/8
16 MB USB/并口
i255
4800×1200 4 色 2 A4
12/9
—
USB
i320
2400×1200 6 色 4 A4
10/7
—
USB
第七章
(2) 喷墨打印机还可以按所使用的墨盒来分类，根据墨盒 中墨水的颜色、数量等有多种不同类型的打印机。墨盒有黑、 青、洋红、黄四色墨盒；黑、青、洋红、黄、淡青、淡洋红六 色墨盒，以及在六色基础上增加了红色和蓝色并配以亮光墨的 八色墨盒。
(3) 按主要用途不同，喷墨打印机可分为普通喷墨打印机、 数码照片用喷墨打印机和便携式喷墨打印机。普通喷墨打印机 是目前最常见的打印机，它的用途广泛，可以用来打印文稿、 图形图像，也可以使用照片纸打印照片。数码照片用喷墨打印 机具有数码读卡器，在内置软件的支持下可以直接连接数码照 相机或数码存储卡，可以在没有计算机支持的情况下直接进行 数码照片的打印。便携式喷墨打印机的体积小巧，一般重量在 1 kg以下，方便携带，可以使用电池供电。
第七章
2) 驱动电路 驱动电路主要包括喷头驱动电路、字车电机驱动电路和 走纸电机驱动电路。这些驱动电路都是在控制电路的控制下 工作的。喷头驱动电路把送来的串行打印数据转换成并行打 印信号，传送到喷头内的热元件。喷头内热元件的一端连接 喷头加热控制信号，作为加热电极的激励电压；另一端和打 印信号相连。只有当加热控制信号和打印信号同时有效时， 对应的喷嘴才能被加热。字车电机驱动电路的功能是驱动字 车电机正转和反转，通过齿轮的传动使字车在引导丝杆上左 右横向移动，在BJ-10ex喷墨打印机中，当字车回到左边初始 位置时，把引导丝杆的齿轮推向清洁装置，字车电机驱动清 洁装置工作。走纸电机驱动电路的功能是驱动走纸电机运转， 经过齿轮的传递作用带动胶辊转动，执行走纸操作。
