• 汇流、防雷—监控—线缆连接、无线传输、后台监控
汇流箱（PVS-12M)
• 结构
• 内部接线：
汇流箱
汇流箱
• 各元件参数：
汇流箱
• 常见故障 • （1）X路无电流 • 采样板-开路电压-熔断器-相间或对地电阻 • （2）X路电流小 • 对地电阻-MC4 • （3）端子烧灼 • 开路电压-线缆相间及对地
• 如图：
光伏组件
光伏组件
• 结构： • 1、钢化白玻璃 • 2、EVA • 3、背板 • 4、硅电池片 • 5、涂锡带 • 6、罗曼胶带（硅胶） • 7、铝边框 • 8、接线盒
光伏组件
光伏组件

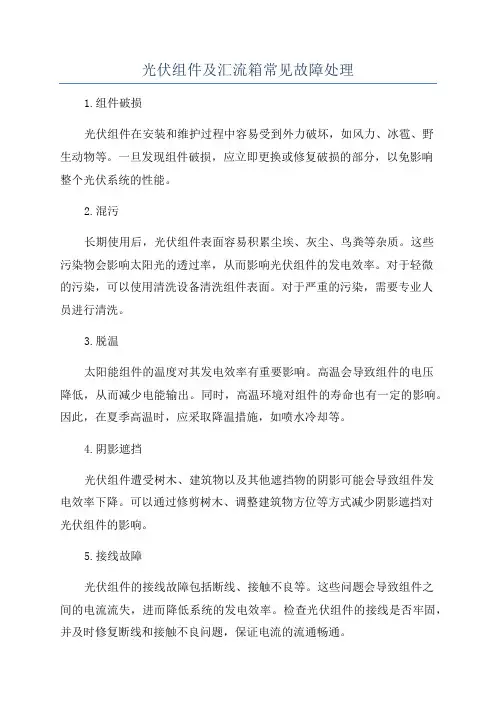

• 常见故障及处理 • 1、光伏组件质量问题 • （1）EVA脱层
光伏组件
• （2）光伏组件烧毁或 热斑效应
组件烧毁
光伏组件
（3）接线盒烧毁、鼓包
光伏组件
• （4）光伏组件滑脱、掉落
光伏组件
• （5）MC4头（瑞士Multi-contact ）
汇流箱
• 定义： • 将一定数量、规格相同的光伏电池串联起
来，组成一个个光伏串列，然后再将若干 个光伏串列并联接入光伏汇流防雷箱，在 光伏防雷汇流箱内汇流后，通过线缆，直 流配电柜，光伏逆变器。
• 分类：
多晶硅组件
光伏组件
单晶硅组件
薄膜组件
光Biblioteka Baidu组件
• 其他类型组件
砷
化
镓
硫化镉
铜铟硒
光伏组件
• 发电原理： • 晶硅类太阳能电池 • 太阳能电池是由P 型半导体和N 型半导体结
合而成,N 型半导体中含有较多的空穴,而P 型半导体中含有较多的电子,当P 型和N 型半 导体结合时在结合处会形成电势当芯片在 受光过程中,带正电的空穴往P 型区移动,带 负电子的电子往N 型区移动,在接上连线和 负载后,就形成电流.
谢 谢！
让我们共同进步
知识回顾 Knowledge Review
光伏组件及汇流箱 常见故障及处理
光伏组件
• 定义：
• 光伏组件（俗称太阳能电池板）由太阳能电池片（整 片的两种规格125*125mm、156*156mm、124*124mm等） 或由激光切割机机或钢线切割机切割开的不同规格的太阳 能电池组合在一起构成。由于单片太阳能电池片的电流和 电压都很小，然后我们把他们先串联获得高电压，再并联 获得高电流后，通过一个二极管（防止电流回输）然后输 出。
汇流箱
• （4）无通讯 • 通讯板指示灯-地址设置—波特率-通讯板连
线—AB顺序 • --RS485连线—301ds接线 • （5）断路器跳闸或脱扣
安全注意事项
• 1、插拔保险 • 2、端子接线 • 3、相间、对地电阻测量 • 4、安全帽 • 5、误入间隔
