光伏汇流箱安装

光伏汇流箱安装光伏汇流箱安装指南目录：1.安装前检查2.需要使用的安装工具及零件3.机械安装基本要求3.1 外形尺寸3.2 汇流箱机械安装注意事项3.3 安装方式选择原则4.电气接线及步骤4.1 汇流箱电器安装注意事项4.2 对外接线端子介绍4.3 输入接线4.4 输出连线4.5 通讯接线4.6 端子大小与连接线径5.汇流箱的试运行6.汇流箱的验收1.安装前检查在安装汇流箱之前，必须进行以下检查：检查所有零部件是否完好无损。

检查所有电气元件是否符合要求。

检查所有接线端子是否紧固可靠。

检查所有安装位置是否符合要求。

检查所有安全措施是否已经实施。

2.需要使用的安装工具及零件在安装汇流箱时，需要使用以下工具和零件：扳手螺丝刀铅笔卷尺绝缘胶带接线端子连接线3.机械安装基本要求3.1 外形尺寸在安装汇流箱时，必须保证其外形尺寸符合要求，以确保其能够正常工作。

3.2 汇流箱机械安装注意事项在安装汇流箱时，必须注意以下事项：汇流箱必须安装在平整、干燥、通风的地方。

汇流箱必须与支架紧密连接，以确保其稳定性。

汇流箱必须与其他设备保持一定的距离，以便进行维护和检修。

3.3 安装方式选择原则在选择汇流箱的安装方式时，必须考虑以下因素：安装位置是否符合要求。

汇流箱与其他设备的距离是否合适。

安装方式是否能够保证汇流箱的稳定性。

4.电气接线及步骤4.1 汇流箱电器安装注意事项在安装汇流箱的电器部件时，必须注意以下事项：所有电器元件必须符合要求。

所有接线必须紧固可靠。

所有接线必须正确连接。

4.2 对外接线端子介绍在安装汇流箱时，必须了解其对外接线端子的功能和使用方法。

4.3 输入接线在安装汇流箱时，必须正确连接输入接线。

4.4 输出连线在安装汇流箱时，必须正确连接输出连线。

4.5 通讯接线在安装汇流箱时，必须正确连接通讯接线。

4.6 端子大小与连接线径在安装汇流箱时，必须选择正确的端子大小和连接线径，以确保电气连接的可靠性和安全性。

光伏电站之光伏交流汇流箱详解

光伏电站之光伏交流汇流箱详解光伏电站是一种利用太阳能光伏技术，将太阳能转化为电能的电力发电设施。

在光伏电站中，光伏交流汇流箱是起到连接光伏组件和电网的重要器件，它是将光伏组件的直流电能转化为交流电能，并将其送入电网的装置。

本文将从光伏交流汇流箱的作用、结构、工作原理及其优缺点等方面进行详细解析。

首先，光伏交流汇流箱的主要作用是采集光伏电站的直流发电量，并将其转化为交流电能，通过连接到电网进行输送。

汇流箱一般位于光伏电站的中央或分布在光伏组件的区域内，起到汇总和集中光伏组件发出的直流电能的作用。

光伏交流汇流箱的结构一般由直流输入端、直流输出端、交流输入端和交流输出端组成。

直流输入端连接光伏组件，并通过直流配电器将直流电流汇总到直流输入端，然后进入直流输出端。

交流输入端连接到电网，将直流转换成交流电能。

交流输出端将交流电能输入到电网中，以供电网使用。

光伏交流汇流箱的工作原理可简述为：光伏组件通过光伏效应将太阳能转化为直流电能，然后通过直流输入端连接到光伏交流汇流箱。

在汇流箱内部，直流电能经过直流配电器汇总，然后通过直流输出端输出。

同时，交流输入端从电网输入交流电能，经过汇流箱内部的逆变器将交流电能变为直流电能，以供光伏组件使用。

交流输出端将交流电能送回电网，以供电网使用。

光伏交流汇流箱具有以下几个优点：首先，光伏交流汇流箱能够充分利用太阳能，将其转化为电能，可以有效地减少对传统能源的依赖。

其次，光伏交流汇流箱具有快速反应时间和高电能转换效率的特点，可以在短时间内将光伏组件产生的电能转换为交流电能，并输入到电网中。

再次，光伏交流汇流箱具有自动控制和监测功能，可以实时监测光伏电站的发电情况，并及时调整电流和电压等参数，保证电站正常运行。

最后，光伏交流汇流箱结构紧凑、操作简便，安装维护方便。

然而，光伏交流汇流箱也存在一些缺点。

首先，光伏交流汇流箱的造价较高，这是由于其具有较高的技术要求和复杂的结构设计所导致的。

光伏运维培训资料

光伏运维培训资料
本文是一份光伏运维培训资料，旨在帮助光伏领域从业人员提高运维技能，保障光伏电站的正常运行。

本文主要包括以下内容：
一、光伏电站概述
介绍光伏电站的基本概念和构成，包括光伏组件、逆变器、直流汇流箱、交流配电箱、电站监控系统等。

二、光伏电站运维管理
介绍光伏电站的日常运维管理，包括设备巡检、维护保养、故障排除、备品备件管理等。

三、光伏电站安全管理
介绍光伏电站的安全管理要点，包括设备安全、环境安全、人员安全等。

四、光伏电站电力系统
介绍光伏电站的电力系统，包括并网过程、电站接口保护、电站配电系统等。

五、光伏电站监测系统
介绍光伏电站的监测系统，包括电站运行数据监测、设备状态监测、故障报警等。

六、光伏电站维护技术
介绍光伏电站的维护技术，包括组件清洗、逆变器维护、电池维护、设备保养等。

七、光伏电站故障排除
介绍光伏电站的常见故障及排除方法，包括组件故障、逆变器故障、保护装置故障等。

八、光伏电站环境保护
介绍光伏电站的环境保护措施，包括噪声控制、废弃物处理、水资源管理等。

本文旨在为光伏领域从业人员提供一份系统全面的运维培训资料，帮助他们提高技能，保障光伏电站的正常运行。

光伏直流汇流箱主要结构及工作原理

光伏直流汇流箱主要结构及工作原理光伏直流汇流箱是光伏发电系统中一个重要的组成部分，它起着汇集和分配光伏模组直流电能的作用。

本文将详细介绍光伏直流汇流箱的主要结构和工作原理。

一、主要结构光伏直流汇流箱通常由汇流箱外壳、断路器、保险器、接线端子、避雷器、电压检测装置等组成。

1. 汇流箱外壳：汇流箱外壳通常采用防护等级高的材料制成，以防止外界环境对汇流箱内部的影响。

2. 断路器：光伏直流汇流箱中的断路器起到过载保护的作用。

当光伏模组产生的直流电流超过额定值时，断路器会自动切断电路，以保护光伏模组和其他电气设备的安全运行。

3. 保险器：保险器通常用于对光伏模组的短路电流进行保护。

当光伏模组发生短路时，保险器会瞬间断开电路，以避免短路电流对光伏模组和其他设备造成损坏。

4. 接线端子：接线端子是将光伏模组的直流电能连接到汇流箱内部的电路中的关键部件。

它能够确保电能的传输稳定可靠。

5. 避雷器：避雷器用于对光伏模组产生的雷电过电压进行保护。

它能够将过电压引导到地线上，以保护光伏模组和其他电气设备的安全运行。

6. 电压检测装置：电压检测装置用于监测光伏模组直流电压的变化情况。

一旦检测到电压异常，它会及时报警，以便采取相应的措施。

二、工作原理光伏直流汇流箱的工作原理主要包括光伏模组的电能收集和分配两个过程。

1. 电能收集：光伏模组通过光电效应将太阳光转化为直流电能。

光伏模组中的光伏电池将太阳光吸收后产生电子-空穴对，然后通过P-N结将电子和空穴分离，形成电压。

这样，光伏模组就产生了直流电能。

2. 电能分配：光伏直流汇流箱将光伏模组产生的直流电能汇集到一起，并分配给后续的电气设备，如逆变器。

在分配过程中，断路器和保险器起到了过载和短路保护的作用，避雷器起到了雷电过电压保护的作用。

电压检测装置监测光伏模组直流电压的变化情况，确保系统的稳定运行。

总结起来，光伏直流汇流箱通过汇集和分配光伏模组的直流电能，确保光伏发电系统的安全稳定运行。

光伏电站之光伏交流汇流箱详解

光伏电站之光伏交流汇流箱详解
一、光伏交流汇流箱的定义
光伏交流汇流箱是指将多台光伏逆变器的输出电流汇聚到一台汇流箱中，然后再由汇流箱联接到现场配电系统中的一台综合开关柜的一个回路中，实现多台光伏逆变器的合路和交流变流功能。

它是光伏电站的重要组
成部分。

二、光伏交流汇流箱的功能
1、合路功能：汇流箱内部部件进行合路，能有效地汇聚多台光伏逆
变器的输出电流，将其联接到综合开关柜的一个回路中，实现多台光伏逆
变器的交流变流功能。

2、电流保护功能：光伏交流汇流箱内部内置了电流保护装置，可以
在系统故障或光伏逆变器短路时，实时约束汇流箱出口电流，保障汇流箱
运行安全。

3、避雷功能：光伏交流汇流箱内部装有避雷装置，能有效降低汇流
箱遭受外界光电环境的影响，防止汇流箱及光伏系统中其它部件因遭受外
界的雷击而损坏。

4、温度保护功能：光伏交流汇流箱内部装有温度计或温度控制器，
能够控制光伏交流汇流箱内部温度，从而保证电气设备安全运行。

5、安全保护功能：光伏交流汇流箱内部装有安全保护装置，能够实
时监测光伏交流汇流箱内部的运行状态，保障光伏交流汇流箱的安全运行。

三、光伏交流汇流箱的重要性。

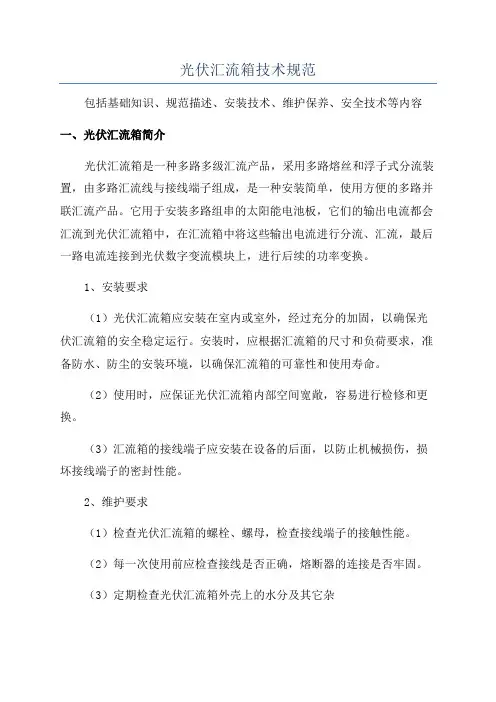

光伏汇流箱技术规范

光伏汇流箱技术规范
包括基础知识、规范描述、安装技术、维护保养、安全技术等内容一、光伏汇流箱简介
光伏汇流箱是一种多路多级汇流产品，采用多路熔丝和浮子式分流装置，由多路汇流线与接线端子组成，是一种安装简单，使用方便的多路并联汇流产品。

它用于安装多路组串的太阳能电池板，它们的输出电流都会汇流到光伏汇流箱中，在汇流箱中将这些输出电流进行分流、汇流，最后一路电流连接到光伏数字变流模块上，进行后续的功率变换。

1、安装要求
（1）光伏汇流箱应安装在室内或室外，经过充分的加固，以确保光伏汇流箱的安全稳定运行。

安装时，应根据汇流箱的尺寸和负荷要求，准备防水、防尘的安装环境，以确保汇流箱的可靠性和使用寿命。

（2）使用时，应保证光伏汇流箱内部空间宽敞，容易进行检修和更换。

（3）汇流箱的接线端子应安装在设备的后面，以防止机械损伤，损坏接线端子的密封性能。

2、维护要求
（1）检查光伏汇流箱的螺栓、螺母，检查接线端子的接触性能。

（2）每一次使用前应检查接线是否正确，熔断器的连接是否牢固。

（3）定期检查光伏汇流箱外壳上的水分及其它杂。

光伏电站运维安全培训内容资料

电缆及连接器
用于光伏电池板、逆变器和汇流箱之间的电气连接。
光伏电池板
将太阳能转换为直流电能的设备，是光伏电站的核心部分。
汇流箱
将多个光伏电池板的输出进行汇流，方便后续设备的接入和管理。
支架及跟踪系统
支撑光伏电池板并使其朝向太阳，以最大化太阳能的接收。
光伏电池技术及发展趋势
晶体硅电池技术
目前主流的光伏电池技术，具有高转换效率和长寿命等优点
故障诊断与应急处理方案
故障诊断
熟悉常见的光伏电站故障类型及原因，掌握故障诊断方法和技巧，以便快速准确地定位故障点。
应急处理方案
制定针对不同类型故障的应急处理方案，包括临时措施和长期解决方案，确保在故障发生时能够迅速响应并恢复电站正常运行。同时，加强应急演练和培训，提高运维人员的应急处置能力。
。
薄膜电池技术
具有轻质、柔性等优点，但转换效率相对较低。
多结电池技术
通过采用不同材料的多层结构，提高太阳光的利用率和转换效率。
新兴光伏技术
如染料敏化电池、有机太阳能电池等，具有低成本、环保等优点，但目前仍处于研发阶段类型及工作原理
介绍集中式、组串式和微型逆变器等不同类型的逆变器及其工作原理。
现场处置方案
制定针对不同火灾现场的处置方案，包括切断电源、关闭阀门、使用灭火器材等措施。同时，加强与当地消防部门的联系和协作，确保在紧急情况下能够及时获得救援和支持。
05
职业健康与个人防护
噪声、辐射等职业危害因素识别
噪声危害
光伏电站中的逆变器、变压器等设备运行时产生的噪音，长期暴露会对运维人员的听力造成损害
根据具体工作环境和任务需要，选用适当的防护服、手套、护目镜等个人防护用品，确保自身安全。

光伏电站之光伏交流汇流箱详解

光伏电站之光伏交流汇流箱详解一．前言对于庞大的光伏电站而言，汇流箱的金额只占1%，但100%的电流从中通过，调试运维期间汇流箱故障占整个电站20-30%。

此外不安全的汇流箱很有可能会导致起火，威胁财产和人生安全。

接下来小固将从产品功能介绍、产品展示、技术参数、接线原理图、安装工具、安装注意事项、接线等方面介绍下光伏交流汇流箱，旨在让光伏人更加了解汇流箱，更加了解其安装的方法和注意的细节。

二．光伏交流汇流箱产品功能介绍●光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。

●内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压，电流，功率，电能等信号）●主要作用：汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的危害，作为逆变器输出断开点，提高系统的安全性，保护安装维护人员的安全性。

三．光伏汇流箱产品展示以4汇1的交流汇流箱（400V/50KW）为例，共有4台50KW的逆变器：图1 交流汇流箱外壳图2 汇流箱内部标号1：逆变器输出端直接连接到该4P断路器上，断路器可以迅速切断故障电流，逆变器最大交流输出电流为80A，空开规格按照逆变器最大电流的1.25倍,选择100A的塑壳断路器。

标号2：三台逆变器汇流之后总的断路器为额定电流为350A的塑壳断路器。

接到该断路器的电缆通过铜排连接，线径为150mm²。

标号3：熔断器（保险）是一种过电流保护器，当被保护电路的电流超过规定值，熔丝熔断使电路断开起到保护的作用，一般在防雷浪涌失效之后才会动作，可以选择100A的熔断器。

标号4：浪涌保护器用于抑制瞬态过压低于设备耐受冲击过电压，泄放电涌能量，从而保护系统电路及设备。

规格Uc：750V Imax：40KA In：20KA Up≤2.6KV，浪涌的下面一定要接地。

四．光伏交流汇流箱技术参数交流汇流箱的技术参数五．光伏交流汇流箱接线原理图六．光伏交流汇流箱安装工具介绍七．光伏交流汇流箱安装注意事项箱体的防护等级为IP65，适合户外安装，安装位置应满足一下几点要求：●汇流箱的按照位置应充分考虑到其外形尺寸及重量（参见参数章节）●汇流箱的安装环境温度应在-25℃`+60℃之间，相对湿度在0-95%之间●汇流箱应安装在干燥、通风良好、防尘的地方●进出线型式及安装方式：铠装电缆下进下出，室外光伏组件支架后立柱悬挂安装。

光伏电站汇流箱运行与维护

汇流箱运行与维护智能光伏汇流箱维护一．符号解释为了更好的使用本手册，请仔细阅读以下符号说明。

警告：此符号标示对于如果不当操作则可能对用户的安全产生危险和(或)可能造成重大硬件损坏的注意事项或者说明。

二．安全说明在安装设备前请仔细阅读本守则，若未按本手册中的说明进行安装而出现设备损坏，本公司有权不进行质量保证。

警告:所有的操作和接线必须符合所在国和当地的相关标准要求。

警告:所有的操作和接线请专业电气或机械工程师操作。

警告:安装时，除了接线端子外，请不要动机箱内部的其它部分。

警告:白天安装光伏组件时，应用不透光的材料遮住光伏组件，否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。

三．简介对于光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。

本公司的光伏防雷汇流箱系列产品就是为了满足这一要求而设计制作的。

使用光伏防雷汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成1个光伏组件串列，再将若干个串列接入光伏防雷汇流箱（见图1）进行汇流，通过断路器后输出，方便后级逆变器的接入。

图 1 智能光伏汇流箱原理图智能光伏汇流箱具有以下特点：1.防护等级IP65,满足室外安装的使用要求；2.可同时接入最大8路或12路太阳电池串列，每路组串最大电流12A；3.输入采用光伏专用熔断器，额定电流为12A，耐压值不小于DC1000V；4.配有光伏专用高压防雷器，正负极都具备防雷功能；5.装有防反功能的二极管，防护光伏组件之间互相干扰；6.具有组串电流监测及报警功能功能。

四．内部基本配置图2五．安装与使用1.检查是否有运输损坏在安装前请先检查一下外观。

若检测到有任何损坏情况请与运输公司联系或直接与我公司联系。

请您提供损坏处的照片，我们将提供最快最好的服务。

2.基本安装要求本产品的防水等级为 IP65，可以安装在户外，但同时其为一电子设备，故尽量不要放置在潮湿的地方。

光伏汇流箱基础知识培训

防雷模块
用于汇流箱防雷保护
熔断器
用于汇流箱输出侧保护
汇流箱软件操作（一期）
拔下汇流箱主板485通讯输出口端子，将 RS232/RS48 5线分别与电脑USB及主板 485通讯口连接，点击意科汇流箱调试软件会弹出右图。
汇流箱软件操作（一期）
点击上图“设置串口”弹出左图 “串口参数设定”，根据电脑显示串口号选择端口，单机确定，再单击上图“打开串口”。
汇流箱软件操作（二期）
通讯串口与电脑连接方式与一期相同。打开调试程序，单击“Register later” 弹出右图界面。在 “setup”子菜单下选择
汇流箱软件操作（二期）
在“setup”子菜单下选择“poll Definition”弹出左侧界面，在slave ID处输入需要查看的汇流箱地址，点击“OK”即可查看汇流箱数据
A1 复归 A2 浏览 A3 参数
E1 电流值 E2 输出电流显示 E3 电压值 E4 温度 E5 防雷失效计数 E6 遥信位 E7 软件版本号
C1 通讯模式 C2 装置地址 C3 波特率 C4 定值 C5 密码
01 装置故障延时时间 02 备用 03 备用 04 电流断路故障延时时间 05 电流偏差设定值 06 电流偏差故障延时时间 07 过流门限值 08 过流故障延时时间 09 电流反向延时时间 10 过压门限值 11 过压故障延时时间 12 防雷失效延时时间 13 开入模式 14 过温门限值 15 过温延时时间 16 电压门槛值 17 电流门槛值 18 手动复归选择模式 19 功能投退控制字 20 控制字 21-52 第1-32路电流偏移 53 母线电压偏移 54-85 第1-32路电流增益 86 母线电压增益

光伏运维安全教育培训内容

并网调试后验收工作
讲解并网调试后需要完成的验收工作，包括设备运行状态检查、电能质量测试、安全防护措施检查等方面的内容。
07
总结回顾与展望未来发展趋势
本次培训重点内容回顾
光伏系统基础知识
包括光伏电池原理、光伏组件构成、光伏系统分类等。
光伏系统运维技能
涵盖日常检查、定期维护、故障排除等方面的技能。
储能系统充放电策略优化
峰谷平充放电策略
根据电网峰谷平时段调整充放电策略，降低用电成本。
基于天气预报的充放电策略
结合天气预报数据，预测太阳辐照量，优化储能系统充放电计划。
多能互补充放电策略
综合考虑光伏、风电等多种可再生能源出力，实现多能互补，提高能源利用效率。
防止过充、过放等保护措施
电池管理系统（BMS）
电缆和连接器选型及技术要求
讲解电缆和连接器的选型原则和技术参数要求，包括导体材料、绝缘材料、额定电压、额定电流等方面的内容。
并网调试流程和注意事项
并网调试前准备工作
介绍并网调试前需要完成的准备工作，包括设备检查、绝缘测试、接地测试等方面的内容。
并网调试流程
详细阐述并网调试的流程，包括设备启动顺序、并网操作步骤、调试过程中的注意事项等方面的内容。
利用光伏效应，将太阳辐射能转化为直流电能的过程。
光伏系统组成
包括光伏电池组件、逆变器、控制器、蓄电池组、直流/交流配电柜等设备，以及相应的监测、保护装置。
光伏电池分类与特点
01
02
03
晶体硅光伏电池
包括单晶硅和多晶硅电池，具有高转换效率、长寿命等特点，是目前主流的光伏电池技术。
薄膜光伏电池
光伏运维安全教育培训内容

光伏电站光伏区一次设备讲解培训课程(ppt 50页)

• 在太阳能光伏发电系统中，为了提高逆变器的使用效率并结合防雷系统，而是用汇流箱。用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏阵列，为了提高系统的可靠性和实用性，在光伏防雷汇流箱里配置了直流防雷模块、直流熔断器和断路器等。现已开发出一、二、三代汇流箱。
• 浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。
压器室，低压室；对于光伏发电低压侧就是电源侧。包括
低压母排、断路器、计量装置、避雷器、汇流断路器、电
压互感器、电流互感器、避雷器、接地刀、保护测控装置、
排风扇、温控器、温湿度测控器、绕组、铁芯、电缆、套管、器身、等设备。
• 环氧树脂是一种早就广泛应用的化工原料，不仅是一种难燃阻燃的材料，且具有优越的电气性能，后来逐渐为电工制造业所采用。自从1964年德国制造出首台环氧树脂浇筑式干式变压器后，这项技术在欧洲发展得很快，并不断
• 辅助电路：将输入电流变成适合控制电路工作的直流电压，还包括多种检测电路。
• 保护电路：主要对逆变器进行保护，包括输入过电压、欠电压保护、输出过电压和过载保护、过流保护、和短路保护以及过热保护。
• 在太阳能光伏发电系统中会使用到汇流箱，又名太阳能汇流箱，太阳能光伏汇流箱，光伏阵列防雷汇流箱，太阳能发电汇流箱，光伏发电汇流箱，光伏防雷汇流箱。
推出各种新的专利制造技术，这些技术也不断推广到全世
界。由于我国的干式变压器制造技术主要从德国等欧洲国
家引进，所以迄今全国生产的干式变压器中，绝大多数都

光伏电站汇流箱的结构及各部件的作用

光伏汇流箱内部主要包括低压电器、断路器、防雷器、汇流排、熔断器、避雷针等组成部分。

1.低压电器：主要包括交流接触器、继电器、电压表、电流表、电源指示灯等。

2.断路器：主要功能是在光伏板故障或短路的情况下，断开电路，以保障安全。

3.防雷器：防雷器是指在电站中防止雷击而设置的一种保护装置，采用了内外两层的金属接地，并连接有熔断器、放电管等器件，用于保护绿色能源电站的电气设备。

4.汇流排：汇流箱的汇流排采用直流汇流方式。

有效的汇流设计具有压降小、发热小、连接可靠、便于安装维护等优点。

5.熔断器：熔断器是在发电过程中由于电路过载或其它原因而导致电流过大触发的保护装置，防止设备受损。

6.避雷针：光伏汇流箱作为重要的电器设备，极易受到雷击，避雷针的安装可以有效避免遭到雷击。

【光伏电站员工培训】汇流箱检查及故障处理

11.检查通讯指示正常。

12.检查防雷模块正常。

13．检查线路正常无风化现象。

14.检查接入汇流箱的电线包扎牢固，绝缘是否老化，电线接插头处不发热
巡回检查工作应按照规定要求进行定期性检查，检查时必须两人在一起进行。

运行值班人员巡视检查时，须带好巡视检查记录手册，按照规定巡视检查路线，防止漏查设备。

在设备巡视检查中要认真执行看、听、嗅、摸等工作方法防止漏查缺陷，对查出的设备缺陷和异常在现场做好记录，要认真分析。

汇流箱故障处理案列学习
故障一：汇流箱断路器跳闸
故障情况：运行人员发现逆变器功率降低，经查看后台监控数据发现其中一汇流箱各路电流均为零，运行人员随即赶赴现场，发现逆变器正常运行，直流柜未跳闸但电流显示偏低，打开汇流箱查看，发现汇流箱内断路器跳闸。

处理结果：检查汇流箱内没有发现烧毁痕迹，检查各支路正负极对地电压均正常，重新合上断路器，瞬间又跳开，最后联系厂家发货，更换断路器，故障排除，设备恢复正常运行。

原因分析：由于汇流箱长期在露天安置，加速了断路器的老化，再加上断路器经常操作造成的机械磨损，使断路器脱扣器损坏。

故障二：汇流箱通讯中断
故障情况：运行人员经查看后台监控数据，发现其中一个汇流箱各路电。

光伏发电站汇流箱技术要求

光伏发电站汇流箱技术要求
1. 安全：汇流箱应采用符合国家安全标准的材料和制造工艺，确保运行期间不会出现电气或火灾等安全隐患。

2. 可靠性：汇流箱应具有良好的抗干扰能力和故障保护能力，能够有效避免发生损失和故障。

3. 兼容性：汇流箱应能够适配各种类型的组件和逆变器，实现稳定、高效的接口连接。

4. 高效性：汇流箱应具有低损耗、高转化效率和良好的能量管理能力，确保系统的高效发电。

5. 维护性：汇流箱应易于安装、维护和升级，减少维护和维修成本，并延长系统的使用寿命。

6. 防水性：汇流箱应具备良好的防水性能，可在各种气候条件下长期稳定工作。

7. 可扩展性：汇流箱应能够灵活地扩展和升级，适应未来能源市场和应用的发展需求。

光伏电站员工培训计划

光伏电站员工培训计划一、培训目标随着光伏电站的迅速发展，电站员工的培训成为关键。

本培训计划的目标是提高员工的技能和知识水平，使他们能够更好地开展光伏电站的日常运营管理工作，提高电站的发电效率和安全性，从而实现电站经济效益的最大化。

二、培训内容1.光伏电站基础知识包括光伏电站的概念、原理、组成结构、发电工艺、发电装备等基础知识。

2.电站运营管理电站设备的安全操作，设备的日常维护、故障处理和应急预案的制定与实施。

此外，还包括电站的电网接入管理、电站效益分析、电站的监控、数据采集和分析等内容。

3.光伏电站技术实操员工将进行光伏电站操作设备的实操，包括光伏组件的安装、光伏逆变器的操作、电站汇流箱的检修、电站配电柜的控制与检修等实际操作。

4.电站安全管理包括电站的安全生产管理制度、安全检查、事故应急预案等内容。

5.其他培训内容根据员工的实际需要，可以开展如应急救援、心理健康、职业道德、团队合作等相关课程。

三、培训方式1. 理论授课培训中将安排专业讲师进行光伏电站相关的理论讲解，员工将学习光伏发电原理、电站运营管理知识等。

2. 实操训练为了提高员工的操作技能，培训中将进行电站设备的实操训练，培训内容涵盖电站设备操作、日常维护和故障排除等方面。

3. 现场学习培训过程中将组织员工到光伏电站现场进行学习，学习电站的实际运营管理情况，并进行相关操作。

4. 网络课程结合网络教学平台，提供电子书籍、视频教学等形式，帮助员工进行自主学习。

四、培训方式1. 员工轮岗培训利用内部资源，进行员工轮岗培训，提高员工的全面素质。

2. 基层岗位培训对新近进入电站工作的基层员工，进行基础知识及技能培训。

3. 管理层培训对电站管理人员进行多方面的培训，提高其管理和领导能力。

4. 临时岗位交流学习对比较复杂的设备操作岗位人员进行交流学习，提高工作技能。

五、培训评估1. 反馈问卷调查结合培训过程中的反馈问卷调查，收集员工对培训内容、方式、效果等方面的评价。

光伏系统汇流箱

光伏系统硬件主要设计之光伏汇流箱------新手木鱼学光伏汇流箱（junction box)，汇流，顾名思义就是汇集电流，当然就汇流箱所能实现的功能而言，远不止于汇流。

汇流箱的主要功能有：1.汇流由于单体太阳能电池板所输出的电压和电流都是很小的，无法达到逆变器的额定输入电压和电流进行电能的变换。

为此依据所要达到的发电量的功率去设计光伏阵列的拓扑结构，也就是确定串并联的单体光伏电板的数目，串联可以提高电流，并联提高电压。

（有的因为阵列面积的限制，可采用BOOST升压电路，达到逆变器的输入电压和电流，PS不知道这句话写的对不对）举一个实例看看：（合肥阳光的一个产品）（注：这个是汇流箱底部的接线端子左侧为16路直流输入的正极右侧为16路直流输入的负极汇流后的DC input and output不用多说）（注:此为汇流箱内部的端子5，6为16路正极输入的端子注意每一路都有一个保险丝熔断器12为直流输出端子3为接地端子）保险丝熔断器2.防雷户外的电池板在雷电多发的季节（夏季），要采取防雷保护，主要的保护装置是电涌保护器（SPD）和熔断器。

如图：是两种防雷保护装置.3.直流电压保护主要采用的是多级熔断器来进行保护，提高耐压值到DC1000V左右，这个熔断器可与SPD直流输入端子连接是一个公共的部分。

（新手，不知道这么写对不对）4.光伏阵列的保护在逆变器处于非工作状态，光伏阵列仍然工作，此时可能会产生内部环流，为此需要在每一路的阵列上上加一个反向二极管，由于这个二极管的耐压值会很大，因此对于光伏系统的功率有一定的损耗。

5.光伏板工作状态的监控我们有必要知道每一路光伏板的发电数据运行参数故障状况等，为此要在光伏板上安装相应的电压和电流传感器，进行数据的采集和传输，如霍尔电压和电流传感器，温度传感器，湿度传感器等，实时监测光伏板的运行参数，从而为整个系统的运行提供数据支撑。

实时数据还可以有RS485总线与上位机进行数据传输，在PC界面记录并分析数据。

光伏产业学习资料二-直流汇流箱

光伏直流汇流箱知识在大型光伏并网发电系统中，为了减少光伏组件与逆变器之间连接线，用户可以将一定数量、规格一样的光伏电池串联起来，组成一个个光伏串列，然后再将假设干个光伏串列并联接入光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过控制器，直流配电柜，光伏逆变器，交流配电柜，配套使用从而构成完整的光伏发电系统，实现并网。

它将这些许多回路的电流汇流到一起，统一输出到逆变器中，所以，我们在选择光伏汇流箱的时候，经常看到8路、12路、16路、24路等类别的光伏汇流箱，它们的作用就是将电池板出来的8回路12回路16回路通光伏汇流箱会聚成一路再输出。

这样做的目的是为减少光伏组件与逆变器之间连接线，方便维护，提高可靠性。

使用光伏防雷汇流箱，用户可以根据逆变器输入的直流电压X围，把一定数量的规格一样的光伏组件串联组成 1个光伏组件串列，再将假设干个串列接入光伏防雷汇流箱，通过防雷器与断路器后输出，方便了后级逆变器的接入。

汇流箱开展的历程，现在汇流箱开展已经开展到第二代。

1、第一代汇流箱：第一代汇流箱只有汇流，防雷的功能。

第二代汇流箱：从之前只有汇流防雷到现在的可以监控。

第二代的汇流箱可以监控每一路的电流电压。

还可以检测到汇流箱的温度和湿度。

2、第三代汇流箱：现在汇流箱已经开展到第三代。

从之前只有汇流防雷监控到现在的可以太阳能汇流监控。

第三代的汇流箱除了具备前面2代产品的有点外，还可以汇流箱失效告警，数据采集，无线数据传输。

3、技术参数1、电池串列最高输入电压：DC1000V2、电池串列输入电流：10A3、输入回路数：按要求配置4、熔断器额定电流：11A5、最大输出电流：N×11A6、防雷模块主要技术参数〔如下表〕4、市面上比拟常见的汇流箱有品牌华信、雷安、中光、爱劳、地凯、雷尔盾、迪舰、普天科比特、雷光、雷迅、TOP、万佳、AOTEM〔奥天〕，雷震子〔LZZ〕，KBTE，天盾等。

应用举例：FLQ:直流高压防雷开关PS:1、防雷控制器2、直流控制器SUNM:QF:断路器FU:保险丝。

光伏施工安全培训

S U B T I T L E H E R E光伏施工安全培训发电原理主要设备CONTENTS建设主要步骤主要风险点及典型案例讲解2光伏发电系统：是利用光伏电池的光生伏特效应将太阳辐射能转换成电能的发电系统。

光伏组件光伏组件光伏组件1245783交流高压电通过高压线路送至升压站8、高压传输箱式变压器将交流电升压至所接高压线路等同高压7、升压直流电由逆变器转换为交流电输出4、直流传输5、逆变转换电流沿直流线缆传输至汇流箱汇集2、直流传输3、汇流箱交流电经交流传输线缆至箱式变压器光伏组件将光能转换为电能1、组件发电6、交流传输箱式变压器汇流箱汇流箱汇流箱逆变器6高压电网3、逆变器：将直流电转变成交流电的电气设备1、光伏组件：光伏发电系统核心设备，光照下将光能转换为电能2、汇流箱：保证光伏组件有序连接和汇流功能的接线装置6、架空线路：分为集电线路和送出线路，用于电能的远距离传输4、箱式变压器：将低压电升压至线路传输所使用电压的升压设备5、主变压器：将箱式变压器输出电压升压至电网电压的升压设备（ 35KV/10KV )（ 110KV）（ 110KV/35KV）（1500V）（约1500V）1、升压站建设步骤场地平整设备基础开挖、浇筑-综合楼施工防雷接地布置设备吊装、安装电缆敷设、电装联调、验收倒送电2、光伏区域建设步骤进场道路建设光伏支架基础作业、支架安装（桩基作业）光伏板组件安装汇流箱安装逆变器、箱变安装电缆敷设调试、验收、送电3、线路建设步骤基础开挖（人孔桩开挖）基础浇筑组塔导线展放对侧开关站建设联调、验收送电4.14.1.1典型案例讲解：XX光伏电站“10·7”一般人身伤亡事故（事故造成 1 人触电死亡）4.1.1.1事故简要经过2022年10月7日，XX公司光伏电站值班人员文某发现#1方阵1号汇流箱电流异常。

韩某带领黄某、符某等人员一并前往现场排查原因。

韩某等人现场判断为汇流箱直流进线接头老化、接触不良导致电流较低，遂计划对汇流箱进线异常支路MC4插头进行更换。
