保护压板投、退原则
压板的分类、投退注意事项及其说明
压板的分类、投退注意事项及其说明硬压板也称保护压板，是安装在保护屏上的一种连片。
它的闭合与打开代表着投退。
硬压板一般分为功能压板和出口压板。
功能压板是一种保护功能的选择控制方式，它的投退影响的是某种保护功能的实现。
出口压板的投退影响的是保护跳闸出口的实现。
定义：保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用分类：按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
保护压板投退注意事项
一、关于跳闸出口压板规律
1、压板上边对地有-55V左右，下边对地有+550V左右：则保护有
出口，此时绝对不能投入压板；
2、压板上边对地有-55V左右，下边对地有0V：则保护没有出
口，此时压板可以投入；
3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；
4、压板上边对地有+55V左右，下边对地有+55V左右：则保护
有出口，且跳闸回路不通（适用于有操作箱例如主开关）
二、关于保护压板规律：
1、许继压板为强电开入型，故即使正常情况下保护压板上下为异
极性电压，对地分别为＋55V及-55V
2、南瑞压板及早期微机保护为弱电开入型，一般是24V的，装置
的里面的电源模块，不接地，所以上下对地没有电压，上下之
间有24V
3.非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板
就是直接出口的，而不是开入装置的，故此类保护压板与出口
压板特性一致
三、非常规压板投退建议：
由于各种保护的原理不同，在压板的回路上也有很大的区别，比如一些进口的线路保护的压板分布情况就不一定符合上述规
律，此外与热工联系的压板也比较特殊，比如关主汽门出口压
板，一般设计该回路是属无源压板。
为了投退各种机理不同的
压板即使掌握不了规律也不至出错
所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。
因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板则不会导致跳闸。
【知识讲解】保护压板投、退一般原则
【知识讲解】保护压板投、退一般原则
【知识讲解】保护压板投、退一般原则
当开关在合闸位置时投入保护压板前需用高内阻电压表测量两端电位，特别是跳闸出口压板及与其他运行设备相关的压板，当出口压板两端都有电位，且压板下端为正电位、上端为负电位，此时若将压板投入，将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮，且不能复归，否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位，则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后方可投入压板。
除了与二次回路直接连接的保护硬压板之外，某些厂家还设置了保护软压板便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退，只有两种压板都投入且控制值整定为投入时，保护功能才起作用，任一项退出，保护功能将退出。
保护软压板一般设置在投入状态，运行人员只能操作硬压板。
正常运行方式下所有保护功能压板按定值整定要求投、退所有出口压板均投入。
当一套保护装置的主保护和后备保护共用跳闸出口时，退出这套保护装置中的某些保护时只能退其功能压板，而不能退出口压板，否则该套保护装置中的其他保护将失去作用。
压板系列（五）：线路压板投、退注意事项
压板系列（五）：线路压板投、退注意事项
1、重合闸出口压板
当运行方式要求投入线路重合闸时, 该压板投入, 否则应退出。
2、投检修状态压板
为了防止在保护装置进行试验时, 有关报告向监控系统发送相关信息, 干扰调度系统的正常运行, 在装置检修时, 将该压板投入, 在此期间进行试验的动作报告不会通过通信口上送, 但本地的显示、打印不受影响, 运行时应将该压板退出。
线路停电时, 若两侧纵联保护无工作, 保护一般不能停用或退出。
3、沟通三跳压板
对于有沟通三跳压板的保护装置, 在退出重合闸压板的同时, 要将沟通三跳压板投入。
沟通三跳压板是开关量压板, 投入后对重合闸装置进行放电, 同时在
软件上将沟通三跳回路接通, 使任何故障保护都发三跳命令。
当线路停用重合闸时, 需投入该压板,以确保任何故障情况下保护都三跳不重合。
沟通三跳压板操作的几种情况如下。
a . 1 条线路仅使用1 套重合闸。
重合闸投入时，沟通三跳压板打开；重合闸停用时, 沟通三跳压板投上, 确保任何故障都三跳。
b . 1 条线路使用2 套重合闸。
2 套均投入时沟通三跳压板打开；
2 套均停用时沟通三跳压板投上，确保任何故障都三跳；1 套投入，1 套停用时，沟通三跳压板打开。
此时, 若沟通三跳压板投入，单相故障时保护将发三跳命令, 未停用的重合闸若运行在单重方式下, 将导致无法重合。
4、失灵保护压板
220 kV 及以上开关都配有失灵保护, 当开关停运后应立即退出失灵启动压板。
防止线路或开关保护定检和试验时失灵保护动作, 误跳运行中的断路器造成大面积停电。
保护压板
红色压板为跳闸出口压板，黄色压板为功能压板，绿色为备用压板断路器保护压板投退原则1、跳闸出口压板：跳本开关出口压板正常情况下均需投入运行。
2、失灵跳闸压板：失灵跳相连电气设备出口压板正常情况下均需投入运行，只有对应电气设备（如发变组、线路等）停运才将跳该电气设备出口压板退出。
3、重合闸及合闸加速压板：重合闸及合闸加速压板正常情况下均需投入，只有当线路停运时才将合闸加速压板退出。
4、投充电保护：当对空母线或空线路等进行充电时（无负荷），需将充电保护压板投入，正常运行必须将此压板退出，否则会误动。
5、投先重：两开关重合闸顺序，一般边开关先重，中开关后重；边开关投先重压板投入，中开关投先重压板退出。
6、置检修状态：只有当保护装置退出，进行检修试验时才将压板投入。
7、短引线保护：当线路运行或发变组运行时，线路保护和发变组保护能将两断路器间的线路保护进去，由于此时电流潮流方向不同，必须将短引线退出，否则会误动；当线路或发变组停运，但对应两开关运行，此时两开关间线路无保护，必须将短引线投入。
投短引线充电保护压板即为投短引线保护压板，该压板与线路或发变组隔离开关辅助接点并联作为短引线功能投入判据。
线路保护压板投退原则1、重合闸投退说明线路双回运行时，重合闸优先投自适应方式；线路单线运行时，若停运线路RCS931保护有工作，必须报申请，经调度批复后将另一回线路由自适应重回闸切换至常规重合闸；500kV常规重合闸均为单重方式，无三重或综重方式。
投自适应重合闸：将RCS931自适应开入压板、RCS931自适应开出至两开关及MCDH2压板投入，将MCDH2两相故障跳两相压板投入，将对应开关RCS921自适应开入压板投入。
常规重合闸：将上述压板退出，并将对应开关RCS921重合闸选为单重方式。
直跳：当调度下令线路重合闸方式为直跳时，将RCS931、MCDH2直接三跳压板投入，将对应开关RCS921重合闸方式投停用,正常直接三跳压板不投2、931E1）跳闸出口压板：跳线路相关开关出口压板，正常情况下均需投入2）失灵启动压板：作为线路相关开关失灵保护跳闸开入判别，正常情况下均需投入。
压板投退技术要求
佳鑫风电场变电站保护压板投、退技术要求为更好的执行《变电站运行规程》、《安全规程》和《调度规程》，加强变电站（保护）自动装置的投停管理，特制定本要求。
所有变电站（保护）自动装置的投停必须严格遵守签字审批手续，变电站各保护压板投退应遵循本要求。
1.保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等，根据接入回路不同, 有强电也有弱电。
2.保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,还有保护软压板, 便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
保护软压板一般设置在投入状态, 运行人员只能操作硬压板。
变电站保护压板投_退原则
变电站保护压板投、退原则The Com missioning and Ceasing Principles fo r Protecting Plate in Substations吴东升,陈冬霞(东莞供电局,广东东莞523008)摘要:介绍了保护压板的分类、功能和工作原理,并以常用的典型保护为例,论述了压板投、退的操作原则,提出变电站运行人员在日常倒闸操作中投、退压板需注意的问题,以防止人为误操作造成保护误动或拒动事故的发生。
关键词:保护;压板;原则[中图分类号]TM63[文献标识码]B[文章编号]1004-7913(2007)03-0041-03变电站倒闸操作分为一次设备和二次设备,保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片,是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用,因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则,特别是当现场运行方式发生变化时,有些保护的压板也要作相应的切换,避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。
该压板一般为弱电压板,接直流24V。
也有强电功能压板,如BP22B投充电保护、过流保护等,接直流220V或110V。
但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。
出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。
启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。
2保护压板投、退一般原则当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时若将压板投入,将造成开关跳闸。
机组电气保护压板投退学习
机组电气保护压板投退学习倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
为此我们运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如过流保护等。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
在投入任何一个保护过程中,必须将压板拧紧,并检查保护柜的显示屏上出现由0到1的保护变位报告,方可认为保护已经正常投入,否则为无效保护。
除了与二次回路直接连接的保护硬压板之外,某些设备可能还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
关于压板的投退注意事项及说明
什么是压板？继电保护的保护屏上一般都有几排插片，这就是压板，软压板就是微机保护里的，它是通过控制字来实现投退的，压板一般起到切换保护动作的方式，等于是个分接开关，可以使保护动作出口跳开关，也可以切换到保护动作掉牌发信。
当保护停用时只需将该套保护的跳闸出口压板退出，这是即使保护动作也不会跳断路器变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
关于压板的投退注意事项及说明
什么是压板？继电保护的保护屏上一般都有几排插片，这就是压板，软压板就是微机保护里的，它是通过控制字来实现投退的，压板一般起到切换保护动作的方式，等于是个分接开关，可以使保护动作出口跳开关，也可以切换到保护动作掉牌发信。
当保护停用时只需将该套保护的跳闸出口压板退出，这是即使保护动作也不会跳断路器变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
关于压板的投退注意事项及说明
一、关于跳闸出口压板规律：1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口，此时绝对不能投入压板；2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口，此时压板可以投入；3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通（适用于有操作箱例如主开关）。
二、关于保护压板规律：1、许继压板为强电开入型，故即使正常情况下保护压板上下为异极性电压，对地分别为＋110V及-110V；2、南瑞压板及早期微机保护为弱电开入型，一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V；3、许继非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板就是直接出口的，而不是开入装置的，故此类保护压板与出口压板特性一致。
三、非常规压板投退建议：由于各种保护的原理不同，在压板的回路上也有很大的区别，比如一些进口的线路保护的压板分布情况就不一定符合上述规律，此外与热工联系的压板也比较特殊，比如关主汽门出口压板，一般设计该回路是属无源压板。
为了投退各种机理不同的压板即使掌握不了规律也不至出错，所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。
因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板不会导致跳闸等等。
压板无非就是连接片，接通回路，如果压板连上，说明保护投入，压板不连，说明此保护不投入。
关主气门是发电机跳汽轮机的一个保护意思是如果发电机先跳闸，那么电气就会给汽轮机发一个信号，(这个信号就是关主气门信号）告诉汽轮机发电机已经跳闸，需要做的就是要把主气门给关闭。
让汽轮机也跳闸。
所以设置了这样一个保护。
以免发电机跳闸二汽轮机还在运行，照成汽轮机超速得恶性事故。

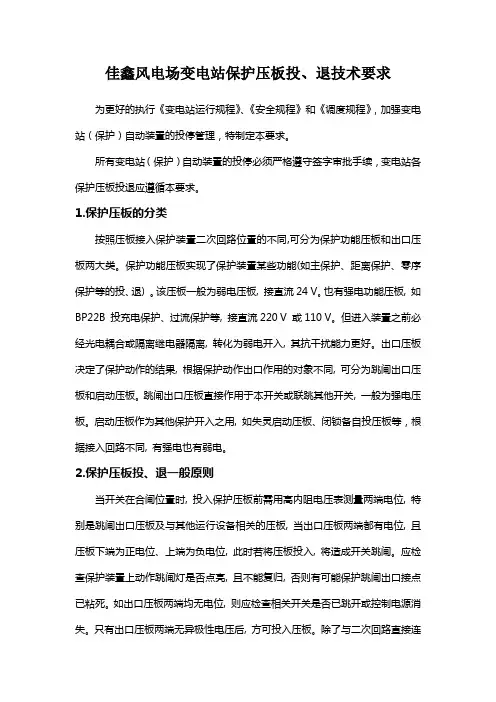

压板投退技术要求
佳鑫风电场变电站保护压板投、退技术要求为更好的执行《变电站运行规程》、《安全规程》和《调度规程》，加强变电站（保护）自动装置的投停管理，特制定本要求。
所有变电站（保护）自动装置的投停必须严格遵守签字审批手续，变电站各保护压板投退应遵循本要求。
1.保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等，根据接入回路不同, 有强电也有弱电。
2.保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,还有保护软压板, 便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
保护软压板一般设置在投入状态, 运行人员只能操作硬压板。
关于压板的投退注意事项及说明
关于压板的投退注意事项及说明
一、关于跳闸出口压板规律：
1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口，此时绝对不能投入压板；
2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口，此时压板可以投入；
3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；
4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通（适用于有操作箱例如主开关）。
二、关于保护压板规律：
1、许继800保护压板为强电开入型，故即使正常情况下保护压板上下为异极性电压，对地分别为＋110V及-110V；
2、南瑞压板及许继803保护为弱电开入型，一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V；
3、许继非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板就是直接出口的，而不是开入装置的，故此类保护压板与出口压板特性一致。
三、非常规压板投退建议：
由于各种保护的原理不同，在压板的回路上也有很大的区别，此外与热工联系的压板也比较特殊，比如关主汽门出口压板，一般设计该回路是属无源压板。
为了投退各种机理不同的压板即使掌握不了规律也不至出错，所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。
因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板不会导致跳闸等等。
保护压板投退要点说明
保护压板投退要点一、常规保护压板投退1.投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后，应对所投退保护压板是否正确进行检查。
2.一次设备处于冷备用或检修状态，保护应处于退出状态。
3.双母线进行倒母线操作时，在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。
在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板），应检查母差保护或监控后台“互联灯亮”；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。
在倒换完母线后应检查“互联灯灭”。
具体检查示例如下：（1）检查**母差保护屏互联灯亮。
（2）检查**母差保护屏互联灯灭。
（3）检查**母差保护屏电压切换正常。
（4）检查**线路保护屏电压切换正常。
4.关于充电保护的投退说明：（1）线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入,在开关合上且检查充电正常后应立即退出。
（2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压。
（3）在断路器两侧均已带电，合环操作时，不投充电保护。
（4）向主变（高抗）充电时，各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。
（5）双母线或单母线分段接线，在用母联（分段）开关向另一组母线充电，或用主变中（低）压侧向母线充电时，应投入充电保护压板，充电正常后，应立即退出。
具体充电方式可根据调令执行。
（6）对于3/2接线和角形接线，合环操作的开关充电保护不投。
5. 关于线路保护的投退说明：（1）对于3/2接线和角形接线方式线路的高频保护，在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即：在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。
对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。
压板投退技术要求
佳鑫风电场变电站保护压板投、退技术要求为更好的执行《变电站运行规程》、《安全规程》和《调度规程》，加强变电站（保护）自动装置的投停管理，特制定本要求。
所有变电站（保护）自动装置的投停必须严格遵守签字审批手续，变电站各保护压板投退应遵循本要求。
1.保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退 )。
该压板一般为弱电压板 ,接直流 24V。
也有强电功能压板 ,如BP22B 投充电保护、过流保护等 ,接直流 220 V 或 110 V。
但进入装置之前必经光电耦合或隔离继电器隔离 ,转化为弱电开入 ,其抗干扰能力更好。
出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关 ,一般为强电压板。
启动压板作为其他保护开入之用 ,如失灵启动压板、闭锁备自投压板等，根据接入回路不同 ,有强电也有弱电。
2.保护压板投、退一般原则当开关在合闸位置时 ,投入保护压板前需用高内阻电压表测量两端电位 ,特别是跳闸出口压板及与其他运行设备相关的压板 ,当出口压板两端都有电位 ,且压板下端为正电位、上端为负电位 ,此时若将压板投入 ,将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮 ,且不能复归 ,否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位 ,则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后 ,方可投入压板。
除了与二次回路直接连接的保护硬压板之外 ,还有保护软压板 ,便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退 ,只有两种压板都投入且控制值整定为投入时 ,保护功能才起作用 ,任一项退出 ,保护功能将退出。
保护软压板一般设置在投入状态 ,运行人员只能操作硬压板。
保护压板投退
保护压板投退
2、保护压板投、退一般原则
内蒙古电力科学研究院
保护压板投退
内蒙古电力科学研究院 2009、11、4
保护压板投退
保护压板是保护装置联系外部接线的纽带， 关系到保护功能和动作出口能否正常发挥作 用，因此非常重要。运行人员应了解各类保 护压板的功能和投、退原则，特别是当现场 运行方式发生变化时，有些保护的压板也要 作相应的切换，避免由于误投或漏投压板造 成保护误动或拒动等人为误操作事故的发生。
保护压板投退
500kV PST-1206主变保护（C柜）压板示意图
2LP
非全 相投 退
3LP
失灵 启动
4LP
本体 重瓦 斯A
5LP
本体 重瓦 斯B
6LP
本体 重瓦 斯C
7LP
调压 重瓦 斯A
8LP
调压 重瓦 斯B
9LP
调压 重瓦 斯C
10LP 备用
12LP 备用
13LP
压力 释放 A
14LP
压力 释放 B
40LP
备用
49LP 备用
50LP 备用
59LP 备用
60LP 备用
保护压板投退
220kV PST-1200主变保护（A柜）压板示意图
1LP
差动 保护 投入
11LP 中压 侧相 间偏 移阻 抗投 入
21LP 跳高 压开 关线 圈 (Ⅰ)
31LP
保护压板规定
保护压板投、退一般原则
保护压板投退检查一般在开关转热备用前，转冷备用后。 当开关在合闸位置时, 投入保护压板前需用高内阻电压表 测量两端电位, 特别是跳闸出口压板及与其他运行设备相 关的压板, 当出口压板两端都有电位, 且压板下端为正电 位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。 除了与二次回路直接连接的保护硬压板之外 ,某些厂家还 设置了保护软压板。软压板与硬压板组成“与”的关系来 决定保护功能的投、退, 只有两种压板都投入且控制值整 定为投入时, 保护功能才起作用, 任一项退出, 保护功能 将退出。
ABC相跳闸一正常运行时均应投入。
谢谢!
定子接地三次谐波电压--该保护压板正常运行时退出，它 与定子接地零序电压保护够成100%定子接地保护。因保护 范围在中性点附近，所以投信号。
转子一点接地保护 --该保护压板只有保护 B屏投入，因两 保护屏用一套计算回路，容易引起计算误差，所以只投一 个压板。 转子两点接地保护--转子接一点接地保护动作后投入此压 板。
励磁系统联跳--该保护压板转冷备时退出，转热备前投入， 断开发变组与励磁系统联系。
发变组保护压板解析
解除复压闭锁压板--此压板转冷备时退出，转热备前投入， 用于启动失灵保护。 启动失灵保护—此压板此压板转冷备时退出，转热备前投 入，用于启动失灵保护。 跳母联--该保护压板转冷备时退出，转热备前投入，防误 跳母联开关。
至 103 重合闸—去启动103B重合闸装置的，重合闸装置投 入即投入，退出就退出。 其他压板—同A屏。
母联保护屏
投充电保护—正常运行退出，对另一条母线充电时投入。 投过流保护 –正常运行退出，做线路或启备变后备保护 时投入。包括过流和零序过流。 充电跳闸出口一正常运行时退出，对应保护投入时投入。 过流跳闸出口一正常运行时退出，对应保护投入时投入。
保护压板投退要点
保护压板投退要点一、常规保护压板投退1.投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后，应对所投退保护压板是否正确进行检查。
2.一次设备处于冷备用或检修状态，保护应处于退出状态。
3.双母线进行倒母线操作时，在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。
在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板），应检查母差保护或监控后台“互联灯亮”；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。
在倒换完母线后应检查“互联灯灭”。
具体检查示例如下：（1）检查**母差保护屏互联灯亮。
（2）检查**母差保护屏互联灯灭。
（3）检查**母差保护屏电压切换正常。
（4）检查**线路保护屏电压切换正常。
4.关于充电保护的投退说明：（1）线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入,在开关合上且检查充电正常后应立即退出。
（2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压。
（3）在断路器两侧均已带电，合环操作时，不投充电保护。
（4）向主变（高抗）充电时，各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。
（5）双母线或单母线分段接线，在用母联（分段）开关向另一组母线充电，或用主变中（低）压侧向母线充电时，应投入充电保护压板，充电正常后，应立即退出。
具体充电方式可根据调令执行。
（6）对于3/2接线和角形接线，合环操作的开关充电保护不投。
5. 关于线路保护的投退说明：（1）对于3/2接线和角形接线方式线路的高频保护，在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即：在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。
对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或
拒动等人为误操作事故的发生。
1 保护压板的分类
按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分
为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则
当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特
别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位,
且压板下端为正电位、上端为负电位,此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口
接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
保护软压板一般设置在投入状态, 运行人员只能操作硬压板。
正常运行方式下所有保护功能压板按定值整定要求投、退, 所有出口压板均投入。
当一套保护装置的主保护和后备保护共用跳闸出口时, 退出这套保护装置中的某些保护时只能退其功能压板, 而不能退出口压板, 否则该套保护装置中的
其他保护将失去作用。
3 压板投、退注意事项
3.1.1 高、中压侧零序保护及间隙零序保护压板
220 kV 变压器星形接线侧(一般为高、中压侧) 的零序保护压板和间隙零序保护压板的投、退, 由主变中性点接地方式决定。
当中性点地刀合上时, 应投入主变相应侧后备保护零序保护压板,退出间隙零序保护压板;当中性点地刀拉开时, 应投入主变相应侧后备保护间隙零序保护压板, 退出零序保护压板。
目前东莞供电局500 kV 主变压器的高、中压侧中性点直接接地, 不存在零序保护及间隙零序保护压板切换的问题。
3.1.2 变压器高、中、低压侧退出压板
该压板正常应退出, 当主变某一侧后备保护TV 断线时应投入。
此时保护装置不考虑该电压,可有效避免TV 断线后, 对本侧和其他侧后备保护的影响。
3.1.3 双母线双母联双分段接线方式
主变运行方式改变时应切换相应压板。
以图1为例, 当主变接于220 kV I 母线运行时, 主变后备保护跳母联2012 压板, 跳分段2015 压板应投入,跳分段2026 压板应退出。
若倒母线, 当主变接于Ⅱ母线运行时, 应退出跳分段2015 压板, 投入跳分段2026 压板, 许多运行人员在这种情况下容易忽略压板的切换, 造成主变后备保护动作时跳错了开关。
图1 220kV双母线双母联双分段接线方式。
